Какой шплинт нужен вам? Выбираем подходящий размер
Сложность при выборе шплинтов обусловлена тем, что эти крепежные элементы бывают нескольких типов, причем для каждой разновидности используется определенный способ вычисления размеров. Так, например, у разводного шплинта нужно будет установить длину и диаметр. Изделие этого типа характеризуется наличием короткого и длинного конца, поэтому для установления длины нужно измерить часть изделия от дуги ушка до конца короткой стороны. Для определения диаметра разводного шплинта необходимо измерить отверстие, предназначенное для крепления детали. Нужно отметить, что действительный диаметр детали оказывается меньше условного. Разница в размерах зафиксирована в ГОСТ 397-79.
Если речь идет об игольчатых шплинтах, то длина таких изделий строго регламентирована DIN 11024, для определения этого значения нужно измерить диаметр изделия, потом соотнести показатель с таблицей. Для проверки точности полученного результата нужно измерить расстояние от начала прямого кольца до центральной оси кольца, сформированного в изгибе.
Последняя разновидность – быстросъемные шплинты, они измеряются так же, как и предыдущий тип, то есть имеют фиксированную длину изделий, для определения ее величины нужно только вычислить диаметр детали. Благодаря полученным навыкам выбор изделия нужного типа перестанет быть для вас проблемой.
Шплинт ГОСТ 397-79
Шплинт представляет собой проволочный стрежень, согнутый пополам с образованием ушка в месте сгиба.
Использование: для скрепления слабо нагруженных сопряженных деталей и для предотвращения самоотвинчивания гаек. Для того, чтобы установить шплинт, его нужно вставить в отверстие и разогнуть концы.
Чертеж шплинта ГОСТ 397:
Чертеж шплинта ГОСТ 397
Характеристики и размеры шплинтов приведены в таблице:
Условный диаметр шплинта d0* | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 | 10,0 | 13,0 | 16,0 | 20,0 | ||
d | наиб. | 0,5 | 0,7 | 0,9 | 1,0 | 1,4 | 1,8 | 2,3 | 2,9 | 3,7 | 4,6 | 5,9 | 7,5 | 9,5 | 12,4 | 15,4 | 19,3 | |
наим. | 0,4 | 0,6 | 0,8 | 0,9 | 1,3 | 1,7 | 2,1 | 2,7 | 3,5 | 4,4 | 5,7 | 7,3 | 9,3 | 12,1 | 15,1 | 19,0 | ||
l2 | наиб. | 1,6 | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 3,2 | 4,0 | 4,0 | 4,0 | 4,0 | 6,3 | 6,3 | 6,3 | 6,3 | |
наим. | 0,8 | 0,8 | 0,8 | 1,3 | 1,3 | 1,3 | 1,3 | 1,6 | 2,0 | 2,0 | 2,0 | 2,0 | 3,2 | 3,2 | 3,2 | 3,2 | ||
l1 = | 2,0 | 2,4 | 3,0 | 3,0 | 3,2 | 4,0 | 5,0 | 6,4 | 8,0 | 10,0 | 12,6 | 16,0 | 20,0 | 26,0 | 32,0 | 40,0 | ||
D | наиб. | 1,0 | 1,4 | 1,8 | 2,0 | 2,8 | 3,6 | 4,6 | 5,8 | 7,4 | 9,2 | 11,8 | 15,0 | 19,0 | 24,8 | 30,8 | 38,6 | |
наим. | 0,9 | 1,2 | 1,6 | 1,7 | 2,4 | 3,2 | 4,0 | 5,1 | 6,5 | 8,0 | 10,3 | 13,1 | 16,6 | 21,7 | 27,0 | 33,8 | ||
Реко- мендуемые диаметры соединяемых деталей | Болт | свыше | — | 2,5 | 3,5 | 4,5 | 5,5 | 7,0 | 9,0 | 11,0 | 14,0 | 20,0 | 27,0 | 39,0 | 56,0 | 80,0 | 120,0 | 170,0 |
до | 2,5 | 3,5 | 4,5 | 5,5 | 7,0 | 9,0 | 11,0 | 14,0 | 20,0 | 27,0 | 39,0 | 56,0 | 80,0 | 120,0 | 170,0 | — | ||
Штифт, ось | свыше | — | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 9,0 | 12,0 | 17,0 | 23,0 | 29,0 | 44,0 | 69,0 | 110,0 | 160,0 | |
до | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 9,0 | 12,0 | 17,0 | 23,0 | 29,0 | 44,0 | 69,0 | 110,0 | 160,0 | — |
*Условный диаметр шплинта d0 равняется диаметру отверстия под шплинт.
Вес шплинтов:
Длина шплинта l | Теоретическая масса 1000 шт. стальных шплинтов, кг, при условном диаметре dQ в мм | ||||||||||||||||
Но- мин | Пред. откл. | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 | 10 | 13 | 16 | 20 |
4 | ±0,5 | 0,008 | |||||||||||||||
5 | 0,010 | 0,021 | |||||||||||||||
6 | 0,011 | 0,024 | 0,042 | ||||||||||||||
8 | 0,013 | 0,029 | 0,053 | 0,068 | 0,140 | ||||||||||||
10 | +0,8 | 0,016 | 0,034 | 0,061 | 0,079 | 0,162 | 0,268 | ||||||||||
12 | 0,018 | 0,039 | 0,070 | 0,090 | 0,185 | 0,324 | 0,544 | ||||||||||
14 | 0,044 | 0,079 | 0,101 | 0,207 | 0,362 | 0,603 | 1,08 | ||||||||||
16 | 0,050 | 0,088 | 0,112 | 0,230 | 0,400 | 0,663 | 1,17 | 2,07 | |||||||||
18 | 0,097 | 0,123 | 0,252 | 0,441 | 0,723 | 1,27 | 2,23 | ||||||||||
20 | 0,106 | 0,134 | 0,275 | 0,479 | 0,782 | 1,37 | 2,39 | 3,93 | 7,3 | ||||||||
22 | 0,146 | 0,279 | 0,517 | 0,842 | 1,46 | 2,55 | 4,18 | 7,7 | |||||||||
25 | ±1,2 | 0,162 | 0,331 | 0,573 | 0,931 | 1,61 | 2,79 | 4,55 | 8,4 | ||||||||
28 | 0,365 | 0,630 | 1,021 | 1,75 | 3,03 | 4,93 | 9,0 | ||||||||||
32 | 0,410 | 0,705 | 1,140 | 1,95 | 3,35 | 5,43 | 9,8 | ||||||||||
36 | 0,781 | 1,268 | 2,14 | 3,67 | 5,93 | 10,7 | |||||||||||
40 | 0,856 | 1,387 | 2,33 | 3,99 | 6,43 | 11,5 | 19,7 | ||||||||||
45 | 1,536 | 2,58 | 4,39 | 7,05 | 12,5 | 21,7 | 37,9 | ||||||||||
50 | ±1,2 | 1,685 | 2,82 | 4,79 | 7,80 | 13,6 | 23,3 | 40,6 | |||||||||
56 | 3,11 | 5,27 | 8,55 | 14,8 | 25,4 | 43,9 | |||||||||||
63 | ±2,0 | 3,44 | 5,83 | 9,43 | 16,3 | 27,7 | 47,7 | ||||||||||
71 | 6,47 | 10,42 | 17,9 | 30,4 | 52,0 | 97 | |||||||||||
80 | ±3,0 | 7,18 | 11,55 | 19,8 | 33,5 | 57,0 | 105 | ||||||||||
90 | 12,80 | 21,9 | 36,8 | 62,4 | 115 | ||||||||||||
100 | 14,04 | 23,9 | 40,2 | 67,8 | 124 | ||||||||||||
112 | 26,4 | 44,3 | 74,3 | 136 | 215 | ||||||||||||
125 | 29,1 | 48,7 | 81,4 | 148 | 233 | ||||||||||||
140 | 53,7 | 89,6 | 162 | 255 | |||||||||||||
160 | 60,6 | 100,5 | 181 | 284 | 467 | ||||||||||||
180 | 111,4 | 200 | 312 | 512 | |||||||||||||
200 | 122,3 | 219 | 341 | 558 | |||||||||||||
224 | 261 | 375 | 612 | ||||||||||||||
250 | 266 | 413 | 671 | ||||||||||||||
280 | 456 | 738 |
Примечание. В таблице указан теоретический вес стальных шплинтов. Чтобы определить вес шплинтов из других материалов, надо значения массы, указанные в таблице, умножить на соответствующий коэффициент: 1,080 — для латуни; 0,356 — для алюминиевого сплава.
Узнать цены и купить данную продукцию оптом от одного ящика вы можете у наших специалистов.
Самодельные грабли для мотоблока: чертежи для изготовления
Делаем грабли для мотоблока своими руками: чертежи с размерами, фото изготовления, видео, где показаны грабли в работе.
В этой статье мы подробно рассмотрим как сделать самодельные грабли для мотоблока своими руками.
Схема самодельного приспособления для уборки сена.
- 1 — дышло;
- 2 — рычаг;
- 3 — тяга (поднимает-опускает грабли);
- 4 — подкос;
- 5 — стойка;
- 6 — грабли с зубьями;
- 7 — ступица;
- 8 — ось;
- 9 — колесо.
Материалы для изготовления самоделки:
- Пара колёс диаметром 30 — 50 см.
- Металлический прут, труба, для изготовления оси.
- Дышло можно сделать из профильной трубы.
- Для зубьев понадобятся прутья диаметром 6 — 8 мм.
- Механизм граблей — трубы диаметром 30 мм для оси и 40 мм для её крепления.
- Пружины можно использовать готовые или выгнуть самостоятельно.
Классификация
Шплинты классифицируются согласно государственным стандартам по своей конструкции и размерам.
Разводной (разгибной) или стандартный
Шплинт общего назначения стандартизирован согласно отечественному ГОСТу 397-79 (аналог немецкого стандарта DIN 94).
Обычно имеет вид проволоки с полукруглым поперечным сечением. Ножки разной длины прижаты друг к другу, так что с одной стороны образуется круглое поперечное сечение со стандартизированным диаметром, а с другой стороны, приблизительно кольцевая, также стандартизированная, головка. Она служит для ограничения глубины посадки и фиксирования самого крепежа.
Для фиксации шплинт вставляется через стандартное отверстие в скрепляемых деталях. Концы ножек разводятся, их разная длина упрощает этот процесс. Кроме того, головка необходима для извлечения изношенного крепления с помощью, например, пассатижей или тонкого прочного стержня.
Стандартные шплинты нельзя повторно использовать после разблокировки, поскольку их функции безопасности больше не гарантируются.
Конструкция, размеры и маркировка шплинтов по ГОСТ приведены на чертеже и в таблицах 1 и 2.
Под диаметром разводного шплинта понимается диаметр возможного для использования отверстия фиксируемых деталей. Длина измеряется от головки до конца короткой ножки. Форма концов ножек бывает разной – заостренной или срезанной под определенным углом.
Обычно в продажу поступают следующие крепления:
- по стандарту DIN 94 – с условным диаметром от 1 до 13 мм, длиной от 4 до 200 мм, размером головок от 1.6 до 24.8 мм.
- по ГОСТ 397-79 – с условным диаметром от 0.6 до 20 мм, длиной от 4 до 280 мм, размером головок от 1.6 до 24.8 мм.
Пружинный
Пружинный шплинт отличается по принципу действия от разгибного. Он блокирует детали за счет защелкивания благодаря упругому (пружинному) эффекту собственного материала. Форма его напоминает букву «R». Производятся они по международному стандарту ISO 7072 (аналог – немецкий стандарт DIN 11024).
Изображение пружинных шплинтов и способ крепления
Крепеж осуществляется следующим образом. Прямая ножка, напоминающая иголку, вставляется в отверстие необходимого размера, изогнутая – защелкивается по верху детали в нескольких точках. В результате создается пружинный эффект.
Благодаря своей иголкообразной ножке пружинные крепления часто дополнительно называют игольчатыми пружинными.
Игольчатые шплинты бывают формы E и формы D в зависимости от вида круглой части – в D она усилена дополнительным витком.
На чертежах и в таблице показаны вид и размеры крепления формы D.
Ось или вал | d3 | d4 | l1 | l2 | l3 | h | r1 | r2 | Вес | |
Диаметр отверстия d1 | Наружный диаметр d2 | |||||||||
2,5 | от 9 до 11,2 | 2,25 | 20 | 42 | 24 | 5,5 | 2,5 | 5,6 | 4 | 0,59 |
3,2 | от 11,2 до 14 | 2,8 | 20 | 48 | 26 | 7 | 3 | 7 | 5 | 0,99 |
4 | от 14 до 20 | 3,6 | 20 | 64 | 32 | 10 | 4,5 | 10 | 6,5 | 1,89 |
5 | от 20 до 26 | 4,5 | 25 | 80 | 39 | 12,5 | 7 | 13 | 8 | 3,54 |
6,3 | от 26 до 34 | 5,6 | 25 | 97 | 45 | 16 | 9 | 17 | 10 | 6,18 |
7 | от 34 до 45 | 6,3 | 30 | 125 | 56 | 21 | 12,5 | 22,5 | 11,5 | 9,7 |
8 | от 45 до 56 | 7 | 30 | 150 | 63 | 25,5 | 17,5 | 28 | 12,5 | 13,4 |
Также на рисунках и в таблице приведены вид и размеры крепления формы E.
d | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 |
L | 50 | 60 | 60 | 85 | 105 | 105 | 110 |
D | 10 | 18 | 20 | 24 | 30 | 30 | 28 |
B | 25 | 28 | 30 | 40 | 50 | 50 | 55 |
Диаметр отверстия | 2.5 | 3.5 | 4.5 | 6.0 | 7.0 | 8.0 | 9.0 |
Диаметр внешний | 9-14 | 10-16 | 16-20 | 20-28 | 28-40 | 28-45 | 30-45 |
Быстросъемный с кольцом
Шплинты немецкого стандарта DIN 11023 оборудованы специальным кольцом, которое делает их применение значительно удобнее в случае многократного использования детали. В отличие от предыдущих видов креплений, которые рекомендуется использовать однократно, быстросъемные шплинты (чеки) могут применяться практически неограниченное число циклов сборки и разборки различных типов соединений
Это важно, когда на детали распространяются особые требования и аспекты безопасности. Например, для прямых валов и труб, многих видов сельхозтехники
На чертежах и в таблице приведены вид и размеры шплинта-чеки.
Шплинт
Угол поворота гайки для шплинтовки.| Способ Способ шплинтовки с уве — шплинтовки при на-личенным ходом личии паза в болте тайки и отверстий в гай.| Упругие шплинты ( в, б.| Шлицевая гайка с упругим шплинтом. |
Шплинты изготовляют из мягкой стали и после однократного употребления заменяют новыми. Концы упругих шплинтов снабжают зубчиками, которые надежно фиксируют шплинт после его установки.
Шплинты условно считают по диаметру отверстия для них.
Шплинты должны плотно сидеть в отверстиях болтов ( пальцев, осей) и не должны находиться вне прорезей гаек.
Шплинты представляют кусок согнутой проволоки полукруглого сечения с головкой; они служат для стопорения гаек. Для этого шплинт заводится в отверстие болта и гайки, и концы его разводятся и загибаются.

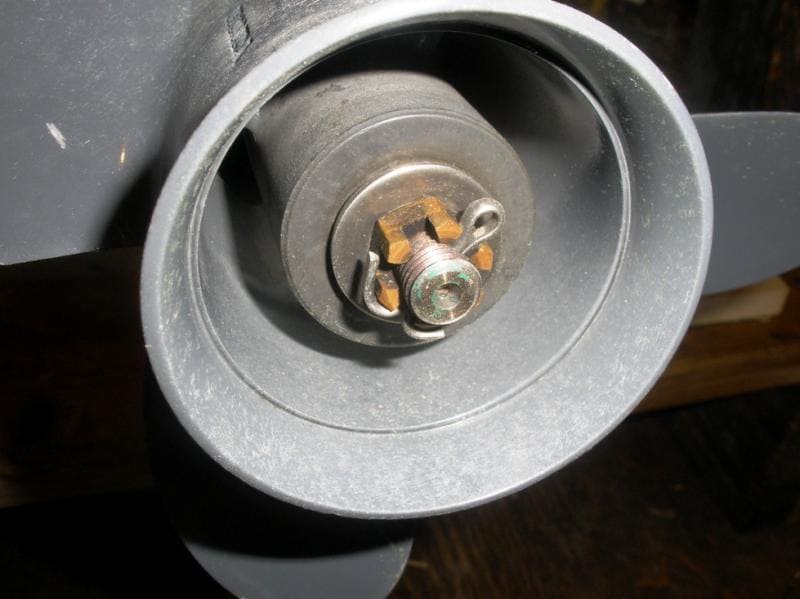

Шплинты ( рис. 8.63) применяют для предупреждения самоотвинчивания прорезных или корончатых гаек при вибрации изделия, а также для контровки в случаях, показанных на рисунке.
Шплинт 5×40 ГОСТ 397 — 79 — шплинт из углеродистой стали, без покрытия. Такое обозначение стальных шплинтов обычно применяют на учебных чертежах.
Шплинты изготовляют из стальной проволоки с содержанием углерода не более 0 2 %, например стали Ст. Основными размерами шплинта являются длина / и условный диаметр шплинта, который равен диаметру отверстия болта и гайки. Условный диаметр на 0 1 — 0 5 мм больше, чем размер d шплинта. Шплинты не должны иметь острых засечек в месте перехода головки в стержень и при испытании должны выдержать до момента появления трещин или излома определенное число загибов на угол 90 ( рис. 54), например не менее трех для шплинтов диаметром до 5 мм.
Способ Рве. 576. Способ шплинтовки с уве — шплинтовки ори иа-личенным ходом личии паза в болте гайки и отверстий в гай.| Упругие шплинты ( а, б.| Шлвцевая гайка с упругим шплинтом. |
Шплинты изготовляют из мягкой стали и после однократного употребления заменяют новыми. Концы упругих шплинтов снабжают зубчиками, которые надежно фиксируют шплинт после его установки.
Шплинт 4 свободно проходит через отверстие в державке, благодаря этому развертка может качаться во всех направлениях и вместе с тем предохраняет втулку от выпадания из корпуса оправки. Шарик 6 упирается в подпятник 5, что и обеспечивает передачу развертке усилия подачи. Своей хвостовой частью 10 державка укрепляется в гнезде револьверной головки. Чтобы державку сделать более универсальной, хвостовую часть изготовляют в виде конуса.
Фиксация резьбового соединения шплинтом.| Фиксация резьбового соединения проволокой. |
Шплинт ( рис. 95) должен входить в отверстие болта плотно, под легким ударом. Если шплинт вставляется пальцем, то он для этого отверстия слишком тонок и поэтому не годится. Если паз корончатой гайки и отверстия болта не совпадают, то гайку надо чуть подтянуть. Нужный момент затяжки соединения дается в каком-то диапазоне.
Шплинты стальные ( марка стали Ст. Шплинты изготавливают черными, а по специальному требованию заказчика, оговоренному при поставке, — оцинкованными.
Приспособление для предотвращения самоотвинчивания. о-стопорная шайба с наружным носком. б — стопорная шайба с внутренним и наружным носками. в — корончатая гайка с шплинтом. г-пружинная шайба. д — шайба с внутренним и наружным носками. е — накладная стопорная шайба. ж — контргайка. |
Области использования
Шплинты применяются для защиты незакрепленных болтовых или винтовых соединений от осевого смещения.
Пружинные нашли использование в болтовых соединениях с большой нагрузкой — в строительных машинах, кранах или дисковых тормозах велосипедов. В данном случае элементы фиксируются при помощи пружинного соединителя, так, что бы его потеря была невозможна, к примеру, при помощи цепи. Пружинные крепления только не подойдут для передачи сил.
Часто в автомобилестроении и машиностроении шплинты применяются как заглушки и стопорный крепеж. Но и в обычной жизни мы можем повстречать их на каждом шагу, к примеру, в спортивном зале элементы силовой скамьи закреплены при помощи шплинтов.
На рисунке показан вариант крепежа ведра. Чтобы ведро не имело возможности быть вытолкнуто из держателя, чека служит предохранителем. При этом, в отличии от разводного, шплинт с кольцом может послужить неограниченное число циклов.
Аналогичным образом, можно примерно очертить области использования шплинтов:
- Автомобильный транспорт, мотоциклы, велосипеды, лодки;
- Автомобилестроение, металлической конструкции, строительство прицепов;
- Промышленность, ремесла, фермерское хозяйство;
- Предохранители для всех видов деталей, например как винты, штифты, болты и т. д.
Во время использования шплинтов необходимо избегать любых видов энергопередачи.
МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
4.1. Внешний вид шплинтов должен проверяться осмотром без применения увеличительных приборов.
4.2. Размеры шплинтов должны контролироваться предельными калибрами или универсальным измерительным инструментом, обеспечивающим требуемую точность измерения.
4.3. Диаметр шплинта должен контролироваться на готовом изделии в двух взаимно перпендикулярных плоскостях.
4.4. При измерении длины шплинта должно использоваться приспособление, показанное на черт. 2.
Черт. 2
4.5. Шплинты условным диаметром до 5 мм должны выдержать без признаков излома и трещин не менее 3 загибов; шплинты условным диаметром свыше 5 мм – не менее 2 загибов.
Для испытания на загиб предварительно разведенный шплинт зажимают вертикально в губках параллельных тисков (черт. 3) таким образом, чтобы загиб приходился на прямой участок ветви шплинта.
Кромки губок должны иметь радиус закругления, указанный в таблице 4.
Конец шплинта загибают на 90°, причем после возврата загнутого конца в исходное положение производят загиб в том же направлении.
Черт. 3
Таблица 4
мм
Условный диаметр шплинта d | Радиус закругления кромок губок тисков R | |
Номин. | Пред. откл. | |
До 2 | 0,5 | ±0,1 |
Св. 2 » 5 | 0,8 | |
» 5 | 1,2 |
Каждое перемещение загибаемого конца на 90° считают за один загиб.
Испытание проводят со скоростью не более одного загиба в секунду.
(Измененная редакция, Изм. № 4)
4.5а. Методы проверки качества и толщины покрытий – по ГОСТ 9.302-88.
(Введен дополнительно, Изм. № 4).
Related Posts via Categories
- Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
- Анкерный болт с гайкой – испытанный вариант крепежа
- Дюбель-гвоздь – какие крепежные изделия самые качественные?
- Анкерные болты – особый вид крепежа для сложных конструкций
- Обозначение болтов по ГОСТ – ориентируемся в мире метизов
- Как заклепать заклепку – автоматические и ручные методы для разных материалов
- Изготовление болтов – понятный технологический процесс
- Высокопрочные болты – полная информация о крепежных изделиях
- Размеры вытяжных заклепок – над чем следует подумать при расчете?
- Шайба пружинная – соединения никогда не раскрутятся самопроизвольно!
Производственная технология и материалы
Материал, из которого делаются шплинты, в большинстве случаев собой представляет мягкую конструкционную сталь, нержавейку, иногда медь, медные или силумины, латунь.
К примеру, пружинные заглушки DIN 11024 в большинстве случаев производят из углеродистой или нержавейки с цинковым слоем защиты, предохраняющим от ржавчины металла.
Размеры креплений зависят от диаметров болтов для крепежа или винтов. Обозначаются они по конкретной условной схеме, нижеприведенной для образца, содержащего диаметр 5 мм, длину 28 мм, выполненного из латуни Л63, покрытого слоем никеля толщиной 6 мкм, по ГОСТу 397-79 (Шплинт 5 ? 28.3.036 ГОСТ 397-79).
Имеющийся просвет должен быть с шершавостью, которая не мешает проталкиванию крепежа в отверстие. При этом нельзя применять чрезмерно короткое крепление – его длина должна быть как минимум вдвое больше длины самого отверстия.
По требованиям ГОСТ 397-79 поверхность метизов не должна содержать самых разных трещин, сколов, засечек, заусениц и аналогичных недостатков, нарушающих возможные нормы шероховатости.
Среди метизных изделий есть очень много вариантов элементов крепежа, тех же добавочных гаек. Но они все становятся слабее со временем, тем более при наличии вибрации. Шплинт же абсолютно исключает вероятность ослабления крепежа. Разумеется, если приложенная сила недостаточно велика, чтобы разрушить общую конструкцию.
Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.
Это интересно: Станина станков по обработке металла и дерева — определение, виды, устройство, назначение, ремонт
Насадка для мотоблока «Нева»
Особенностью этого производителя является то, что тут предусмотрен специальный адаптер, который делает данное навесное оборудование подходящим для любых мотоблоков. Это очень удобно, так как у пользователей другой техники, а не только фирмы «Нева», есть возможность использовать качественные грабли.
Насадка регулируется по ширине. Ее рабочая часть почти 1,5 м. Это делает уборку участка максимально быстрой и эффективной. При этом подобная ширина позволяет удобно работать как на больших пространствах, так и на маленьких территориях.
Особенностью граблей на мотоблок «Нева» является то, что они выполнены на пружинной основе. В результате такого подхода они находятся не в одном положении, а несколько меняют свою амплитуду во время движения. Это позволяет более качественно собирать мусор, сено, листья и т.д. Более того, таким насадкам не страшны камни, поэтому у них не будут отламываться зубчики. Их можно опускать и поднимать при помощи специального рычага.

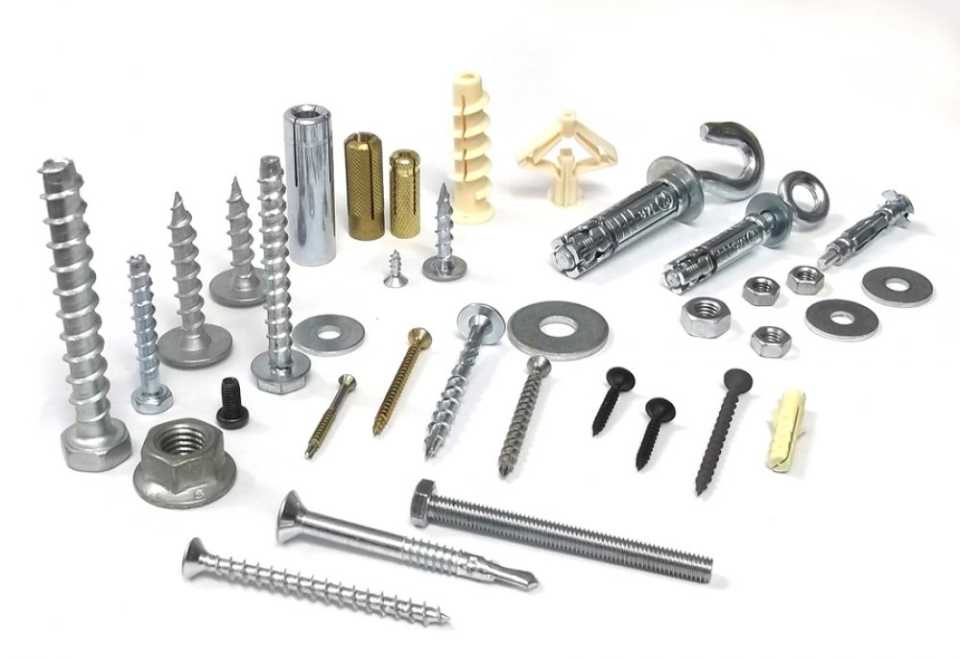

Группы крепёжных метизов
Крепёжные метизы также разбиваются на две подгруппы.
Первая – это изделия, где резьба выполняется при строго определённом размере. Их ещё называют метрическим крепежом. Сюда входят шайбы, болты, гайки и шпильки. На каждом из этих элементов может быть свой шаг резьбы, но обычно мастера придерживаются ГОСТа.
Во второй группе числятся метизы самых разных форм. Здесь можно увидеть шурупы, винты, саморезы и гвозди. Но и это далеко не всё.
Важно учитывать, что каждый крепёжный элемент разрабатывается для определённых целей, и поэтому строго запрещено путать их, либо использовать по иным стандартам. Сегодня металлургия каждый день разрабатывает всё больше и больше метизов, использующихся в быту или на производстве. Постоянно ведётся работа над улучшением материалов и конечных изделий
Постепенно вырастает общее качество и увеличивается скорость работы
Постоянно ведётся работа над улучшением материалов и конечных изделий. Постепенно вырастает общее качество и увеличивается скорость работы
Сегодня металлургия каждый день разрабатывает всё больше и больше метизов, использующихся в быту или на производстве. Постоянно ведётся работа над улучшением материалов и конечных изделий. Постепенно вырастает общее качество и увеличивается скорость работы.
Конкуренция среди двух подобных мероприятий развивается нешуточная. Каждая компания заинтересована в том, чтобы найти абсолютно уникальные методы изготовления метизов, и завоевать доверие клиентов. Например, компания ПКМ занимается поставками на высококачественного крепежа от ведущих мировых производителей. Продажа осуществляется по Санкт-Петербургу, так и по всей России. Подробнее на http://pkmetiz.ru/.
Какие инструменты применяются для работы с метизами?
Есть всего 6 главных инструментов, которые активно используются при работе с метизами:
- Молоток необходим при использовании гвоздей и шурупов.
- Шуруповерт нужен, чтобы воспользоваться саморезами и шурупами по их прямому назначению. А ещё с его помощью можно работать с небольшими винтами и болтами.
- Отвёртки незаменимы тогда, когда требуется вкрутить шурупы или винты.
- Гаечные ключи понадобятся тогда, когда придётся поработать с болтами и шпильками, с установленными на них гайками.
- Дрели и перфораторы будут нужны в случаях, когда потребуется просверлить несколько отверстий под анкеры.
- И наконец, плоскогубцы чаще всего применяются в тех случаях, когда нужно удержать и изогнуть анкерные пластины.
В эти же группы можно определить и различные станки, но они достаточно редко применяются и нужны в основном для производственных целей.
Государственные нормы
Форма шплинтов отвечает ряду параметров. Это не только дает возможность очень просто найти правильную форму, но еще считается гарантией получения крепежа одного и того же качества с традиционными размерами. Доступны следующие нормы, применяемые в настоящее время.
- Гост 397-79 отвечает ISO 1234 — немецкий стандарт DIN 94.
- ISO 7072 — DIN 11024.
Есть также ряд шплинтов специализированной формы, которые предназначены для специальных требований, которые не соотнесены со стандартами. К примеру, как показано на рисунках, булавочные шплинты, проволочные или шпильки, круглые, направляющие пружины.
Для стандартизированных применяют такие варианты маркировок:
- Типовый (разводной, разгибной) — DIN 94;
- Пружинный (игольчатый) — пружинный зажим DIN 11024;
- Быстросъемный с кольцом (складывающаяся шина, складывающаяся заглушка (DIN 11023)).
Виды шпилек
Шпильки – еще одно крепёжное изделие из стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия. В отличие от болта или винта шпилька не имеет головки, но зато имеет два резьбовых конца, или даже сплошную резьбу по всей длине стержня.
Шпильки широко используются при глухих посадках. Естественно, что при этом длина ввинчиваемого конца строго регламентируется. В соответствии с ГОСТ она может составлять только 1; 1,25; 2; 2,5 от диаметра резьбы. Длина второго конца в сумме с длиной безрезьбового участка может изменяться в широких пределах.
Кроме того изготавливаются шпильки с равными длинами резьбы на концах, а также со сплошной резьбой.
Шпильки по DIN 975 и DIN 976 – это наиболее распространенные варианты. По сути это просто длинные шпильки со сплошной резьбой: их длина обычно составляет 1 или 2 м (но бывают и 3 и 4 метра). Основное отличие в том, что DIN 976 может быть разной длины, а DIN 975 только 1 или 2 м. Подробнее о шпильках и их особенностях можно ознакомиться у нас в блоге. Отметим, что для удобства работы штанги в зависимости от материала и класса прочности маркируются окрашиванием торцов. Ниже приводится таблица применяемых цветов.
Класс прочности | Цвет |
4.8 | без цвета |
5.6 | коричневый |
5.8 | синий |
8.8 | жёлтый |
10.9 | белый |
12.9 | чёрный |
А2-70 | зелёный |
А4-70 | красный |
Понравился материал?
ГОСТ 397-79
Приступим анализировать размеры шплинтов, начиная с отечественного стандарта.
d | l |
1 | 12 |
20 | |
1,6 | 20 |
2 | 20 |
25 | |
28 | |
12 | |
22 | |
32 | |
16 | |
2,5 | 16 |
18 | |
20 | |
25 | |
28 | |
32 | |
36 | |
40 | |
3,2 | 18 |
20 | |
22 | |
25 | |
32 | |
36 | |
45 | |
4 | 20 |
22 | |
24 | |
25 | |
28 | |
32 | |
40 | |
45 | |
56 | |
63 | |
71 | |
5 | 28 |
32 | |
36 | |
40 | |
45 | |
50 | |
56 | |
71 | |
80 | |
90 | |
100 | |
6,3 | 36 |
40 | |
50 | |
56 | |
63 | |
71 | |
90 | |
100 | |
8 | 50 |
56 | |
63 | |
80 | |
90 | |
95 | |
100 | |
110 | |
112 | |
120 | |
10 | 71 |
80 | |
90 | |
100 | |
110 | |
112 | |
120 |
Ведущей маркой у этого условия следует считать — конструкционную сталь 12Х18Н10Т. Помимо нее, используют Cu, Al и латунь. А вот поверхность шплинтов производят из Zn, Cr, Cd или Ni.
Шплинты по российскому условию должны иметь прямые стержни с небольшими ушками, где место округления. Само ушко позволит шплинту зафиксировать детали. Также через него получиться извлекать рассматриваемый продукт путем демонтажных работ.
