Преимущество использования шпильковёртов
Достаточно большое количество людей сегодня сталкиваются с трудностями при демонтаже крепёжных резьбовых деталей (шпилек или болтов). Если говорить об автосервисе, это чаще всего связано с ремонтом старых автомобилей, где некоторые элементы соединения не выкручивались десятилетиями. Преимущества применения специального устройства следующие:
- с его помощью в подавляющем большинстве случаев удаётся вывернуть болт с обломанной головкой, не повредив резьбу в детали;
- остаётся практически неповреждённой сама шпилька, после прогонки плашкой она годится для повторного применения;
- минимум затрат времени на работу;
- изготовленный из качественной стали, инструмент отличается прочностью и долговечностью;
- в труднодоступных местах часто удобнее применять именно шпильковёрт, а не подручные средства.
https://youtube.com/watch?v=7SXFwJO6NkU%3F
Проще говоря, инструмент облегчает и ускоряет работу. Не секрет, что сломавшийся заржавевший болт при отсутствии специального оборудования может парализовать всю работу по ремонту автомобиля. А неудачно вывернутая шпилька может стать причиной того, что время ремонта увеличится втрое. Поэтому, если шпилька вдруг не хочет выворачиваться из такого места, где её поломка может вызвать серьёзные проблемы, лучше использовать специально для этого разработанные инструменты.
Шпильковёрт. Простое решение сложной задачи
В специализированных автомастерских, на производстве, в строительстве — везде, где приходится часто работать со шпильками, применяется шпильковёрт.
Опытным мастерам, знающих своё дело, нет необходимости объяснять его назначение. Да и название говорит само за себя.
Однако многим могут быть неясны особенности конструкции инструмента, его внешний вид, как он работает и сколько приблизительно стоит.
Конструктивные особенности шпильковёрта, принцип работы

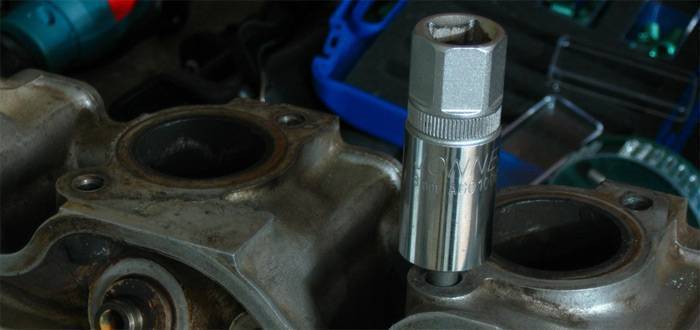

Наиболее известная конструкция этого инструмента состоит из корпуса, в котором расположены три ролика.
Благодаря сложной внутренней поверхности корпуса при вращении ролики крепко зажимают шпильку, обеспечивая её выворачивание даже в сложных случаях (крепёж автомобильных коллекторов, элементов глушителя и другие места, где резьба шпилек «прикипает» к отверстию детали, в которую они закручены).
С обратной стороны корпус, как правило, имеет квадратное отверстие под стандартный размер трещоток (воротков), а также шестигранную форму наружной поверхности, для удержания гаечным ключом.
Кроме того, встречаются конструкции, принципиальное устройство которых похоже на привычный трёхкулачковый (цанговый) патрон. Губки патрона при вращении также обеспечивают надёжное удержание шпильки, что даёт возможность вывернуть или закрутить её с минимальными усилиями.
Такой инструмент более универсальный, поскольку предполагается возможность работы со шпильками разных диаметров.
Если использование будет частым, то имеет смысл приобретать не один шпильковёрт, а набор для различных диаметров шпилек. Вращение может осуществляться как вручную, так и при помощи различного электроинструмента — шуруповёртов, пневматических гайковёртов или дрелей.
После того, как шпилька благополучно выкручена, шпильковёрт, поворачиваясь в обратном направлении, снимается с неё.
Справедливости ради следует отметить, что после применения этого устройства резьбу шпильки требуется восстанавливать при помощи плашки (резьба оказывается несколько примятой), особенно если предполагается повторное использование крепежа.
Преимущество использования шпильковёртов
Достаточно большое количество людей сегодня сталкиваются с трудностями при демонтаже крепёжных резьбовых деталей (шпилек или болтов). Если говорить об автосервисе, это чаще всего связано с ремонтом старых автомобилей, где некоторые элементы соединения не выкручивались десятилетиями. Преимущества применения специального устройства следующие:
- с его помощью в подавляющем большинстве случаев удаётся вывернуть болт с обломанной головкой, не повредив резьбу в детали;
- остаётся практически неповреждённой сама шпилька, после прогонки плашкой она годится для повторного применения;
- минимум затрат времени на работу;
- изготовленный из качественной стали, инструмент отличается прочностью и долговечностью;
- в труднодоступных местах часто удобнее применять именно шпильковёрт, а не подручные средства.
Проще говоря, инструмент облегчает и ускоряет работу. Не секрет, что сломавшийся заржавевший болт при отсутствии специального оборудования может парализовать всю работу по ремонту автомобиля.
А неудачно вывернутая шпилька может стать причиной того, что время ремонта увеличится втрое.
Поэтому, если шпилька вдруг не хочет выворачиваться из такого места, где её поломка может вызвать серьёзные проблемы, лучше использовать специально для этого разработанные инструменты.
Цена на шпильковёрты

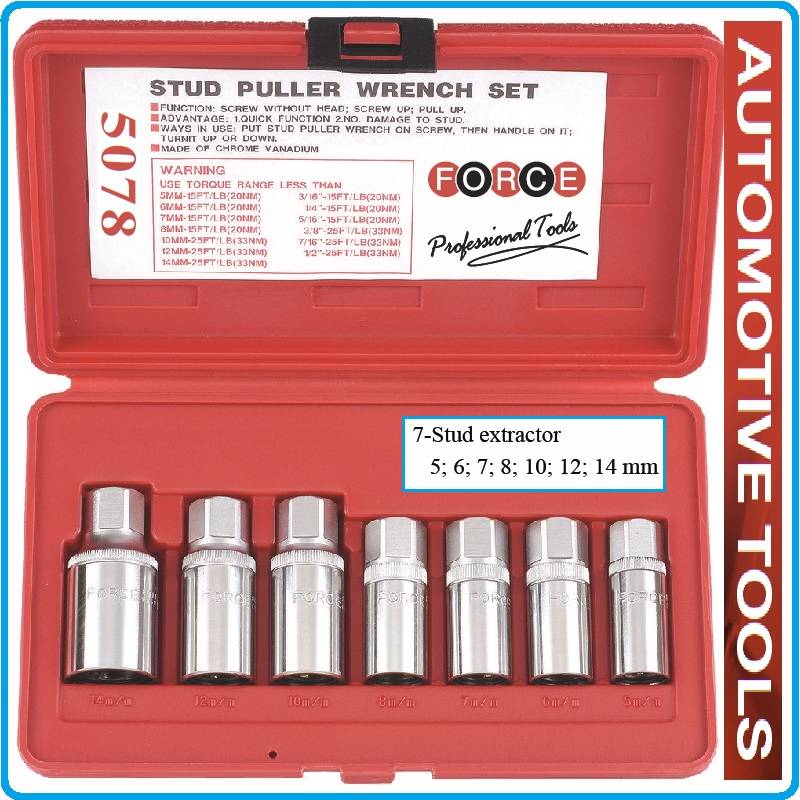

Для бытового применения довольно удобным может быть универсальный шпильковёрт, который позволяет работать с разными диаметрами резьбовых деталей. Для автосервисов или СТО наиболее функциональным может оказаться специальный набор, включающий до десятка головок самых распространённых диаметров.
Тем более что найти и купить шпильковёрт сегодня не представляет особого труда — эти устройства продаются как в обычных магазинах, так и на различных интернет-площадках. Цены довольно демократичны — для универсального эксцентрикового механизма это диапазон от 400 до 1000 рублей.
Головки-шпильковёрты с тремя роликами продаются от 300 до 600 рублей за штуку, если рассматривать наиболее распространённые размеры. Наборы можно приобрести от 1,5 до 8 тыс. рублей, в зависимости от комплектации, качества и производителя.
В случае профессионального применения на производителе лучше не экономить, тем более разница в цене не слишком велика.
Как выбрать шпильковерт
При выборе шпильковерта необходимо учитывать характер работ, которые будут выполняться этим инструментом, и их периодичность.
Для использования в условиях гаража, когда шпильки приходится вывертывать лишь время от времени, лучшим решением станет универсальный шпильковерт эксцентрикового типа. Такой инструмент позволит работать со шпильками различных размеров (с его помощью можно вывернуть и ввернуть шпильки практически всех двигателей — от двухтактников мотороллеров до среднетоннажных грузовиков, также можно выполнять ремонт других агрегатов со шпильками), он надежен и прост в эксплуатации, и имеет доступную цену. Также можно приобрести и цанговый шпильковерт, однако он не всегда обеспечивает необходимую степень фиксации и не может работать со шпильками большого диаметра.
Для профессионального применения в автомастерских лучшим выбором станут наборы шпильковертов роликового или эксцентрикового типа. Наличие инструмента под определенный размер шпилек значительно повышает качество и скорость работ, а затраты на него окупаются в короткие сроки. Хотя и в этом случае будет не лишним иметь универсальный эксцентриковый инструмент — с его помощью можно быстро выполнять несложные работы.
При правильном подборе шпильковерта вы обеспечите себя надежным инструментом, который поможет решить самые сложные задачи по обслуживанию и ремонту транспортных средств.
Инструменты
При монтаже различного оборудования, шкафов, хомутов и так далее, применяются шпильки с резьбой. Одно дело если эти шпильки имеют внутри шестигранник под ключ, но если его нет, то приходиться использовать шпильковёрты.
Шпильковёрты рассчитаны под определённый диаметр резьбы: 6, 8, 10, 12, 14. Это довольно сложное приспособление, которое имеет корпус, в виде цилиндра, с гранями для ключа на конце, а внутри находятся ролики, в виде шпилек. При повороте ролики плотно прижимаются к резьбе шпильки и удерживают её при закручивании или откручивании.
Такие приспособления используются и когда обламывается болт и осталось кусок резьбы. Но стоят они не дёшево. Хоть это и вроде универсальный инструмент. Но для различной толщины резьбы, он должен быть соответствующего диаметра.
Не всегда под рукой имеется такой инструмент, поэтому многие закручивают шпильки подручными средствами, пассатижами или двумя гайками, в лучшем случае муфтами. Однако если в муфту вкрутить небольшой по длине болт, то шпилька ввёрнутая в муфту, зафиксируется встречным винтом и её можно будет не только закрутить, но и открутить.
Кроме того при закручивании и откручивании, лучше применять электродрель с соответствующими битами. Вкручивание происходит довольно не сложно, так как предварительно закрученный в резьбовую муфту болт, не только не даёт глубоко вкрутиться шпильке, но и фиксирует ей. Поэтому при необходимости вывернуть шпильку, он её удерживает.
Если же нужно снять муфту, то достаточно придержать муфту гаечным ключом или пассатижами и она скрутиться со шпильки.
Всем доброго времени. В данной статье речь пойдёт о таком инструменте как шпильковёрт. Многие сталкивались с такой задачей как выкручивание шпильки. Обычно многие делают это с помощью двух гаек, но бывает и такое что резьба на шпильки сорвана, и в таких случаях тоже есть выход, можно например приварить гайку. Но на всё это уходит время, а с помощью такого инструмента это делается в разы проще и быстрее. Вот герой нашей статьи и решил сделать себе такой инструмент. И для этого он взял кусок кругляка и для начала обработал его на токарном станке до нужных размеров (Диаметр 30 мм., длина 40 мм.)
Затем в этих местах сделает отверстия. А так как отверстия должны быть не в центре автор под заготовку с одной из сторон сделает подложки.
После того, как было сделано одно отверстие, автор решил сделать ещё два, отверстия. Одно на 10 мм., второе на 8 мм.
Так же сделал подложки и приступил к обработке.
Получилась вот такая заготовка второй детали.
Соединил её с первой деталью, и проворачивая вторую деталь в первой, сделал отметку. По которой в дальнейшем он произведёт проточку первой детали таким образом.
Всем большое спасибо! И до новой встречи.
Видео изготовления:
Нагрузки
Для определения пределов нагрузки, производителями используется такой показатель как ПДН, который расшифровывается, как «предельная допустимая нагрузка». Что это значит? Дело в том, что некоторым приспособлениям проходится работать в условиях, которые могут повредить изделие. Показатель ПДН определяет максимальную нагрузку, которую может получить продукт. Нагрузка свыше установленного показателя приводит к поломке. Впрочем, производитель устанавливает ПДН с запасом.
В качестве примера рассмотрим 10-миллиметровую шпильку. Эту комплектующую часто используют при ремонте автотранспорта. Шпильковерт способен работать лишь при 33 Нм. Выше этого значения высока вероятность поломки.
Главная задача подобного рода оборудования – надежно закрепиться на шпильке. Но со временем, конструкция изделий стала меняться, начали появляться новые виды.
- Роликовый. Простые и надежные приспособления. Внутри корпуса расположены ролики, за счет которых осуществляется основная работа. Для работы необходимо надеть цилиндр и начать прокручивать его. Используется с накидным ключом, под который с задней стороны расположено специальное отверстие в виде квадрата. Как только начинается прокручивание, ролики обхватывают шпильку и зацикливаются на ней. Далее все просто, пользователь проворачивает инструмент в нужную сторону. Простота приспособления, к сожалению, реализуется только с определенными размерами шпилек (М10). Чем дороже модель, тем качественнее материалы используются в процессе ее создания.
- Цанговый. Изделие нельзя назвать действительно универсальным. По сути, оно любительское. Причина кроется в его неспособности работать с плотнозасевшими шпильками. Высокие нагрузки для него противопоказаны. Из названия ясно, что в основе продукта лежит использование технологии цанг, которая используется в зажимных патронах дрелей и шуруповертов. Корпус снабжен специальными кулачками, которые при прокручивании зажимают шпильку. Впрочем, есть положительная сторона, за которую любят рассматриваемый инструмент. У него нет привязки к определенному размеру шпильки. Он способен работать с любой ее разновидностью.

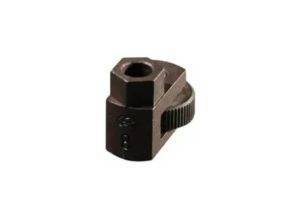

- Эксцентриковый. Частично похож на роликовый. Ролик в нем заменен на шарнирный эксцентрик или просто диск. Именно с его помощью осуществляется крепление к шпильке. Сверху от него находится шестигранное отверстие под гаечный ключ. Изделие может быть универсальным в руках умелого мастера. Встречается в разборном и неразборном виде. Главное отличие отечественного варианта от зарубежного заключается в прижимании диска. Он приживается поворотом корпуса.

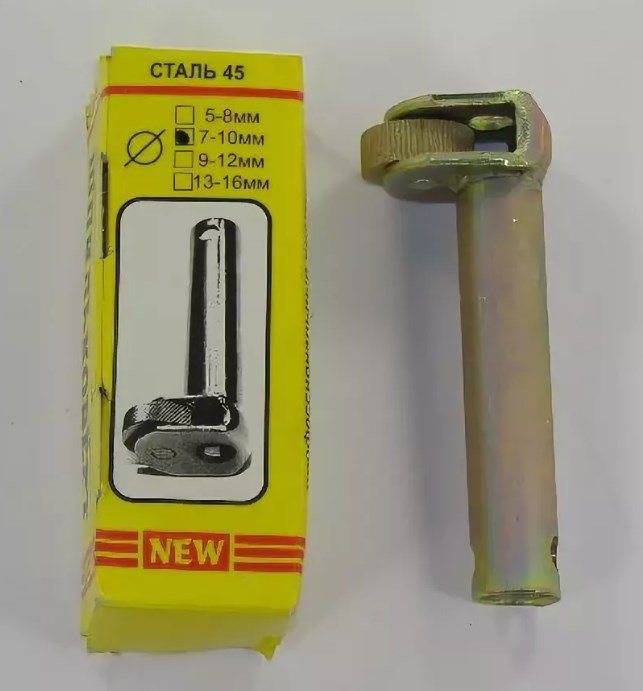

- Ключ-шпильковерт. Частично напоминает предыдущий продукт. Главное отличие заключается в удлиненном корпусе. Шпилька зажимается колесиком и прокручивается в нужную сторону.
- С гаечным зажимом. В магазине такого не встретишь, их не выпускают. Тем не менее, некоторые умельцы мастерят такое приспособление у себя дома. Конструкцию подразумевает наличие рукояти и гайки-фиксатора шпильки. Корпус обязательно должен иметь нарезное отверстие под болт. Гайка выступает фиксирующем элементом изделия. В зависимости от диаметра шпильки подбирается соответствующая гайка и заменяется в рассматриваемом механизме. Для кустарного, домашнего изобретения осуществляет деятельность совсем недурно.
- Шпильковерт-экстрактор. Иногда шпильки ломаются внутри. То есть их невозможно удалить. Устраняет поврежденные шпильки, путем зацикливания рабочей части инструмента в заранее просверленном отверстии по центру шпильки. Фиксация может осуществляться по-разному: клиновидные экстракторы обычно забивают, а вот винтовые завинчивают.
Цена на шпильковёрты
Для бытового применения довольно удобным может быть универсальный шпильковёрт, который позволяет работать с разными диаметрами резьбовых деталей. Для автосервисов или СТО наиболее функциональным может оказаться специальный набор, включающий до десятка головок самых распространённых диаметров. Тем более что найти и купить шпильковёрт сегодня не представляет особого труда – эти устройства продаются как в обычных магазинах, так и на различных интернет-площадках. Цены довольно демократичны – для универсального эксцентрикового механизма это диапазон от 400 до 1000 рублей. Головки-шпильковёрты с тремя роликами продаются от 300 до 600 рублей за штуку, если рассматривать наиболее распространённые размеры. Наборы можно приобрести от 1,5 до 8 тыс. рублей, в зависимости от комплектации, качества и производителя. В случае профессионального применения на производителе лучше не экономить, тем более разница в цене не слишком велика.
Инструменты
При монтаже различного оборудования, шкафов, хомутов и так далее, применяются шпильки с резьбой. Одно дело если эти шпильки имеют внутри шестигранник под ключ, но если его нет, то приходиться использовать шпильковёрты.
Шпильковёрты рассчитаны под определённый диаметр резьбы: 6, 8, 10, 12, 14. Это довольно сложное приспособление, которое имеет корпус, в виде цилиндра, с гранями для ключа на конце, а внутри находятся ролики, в виде шпилек. При повороте ролики плотно прижимаются к резьбе шпильки и удерживают её при закручивании или откручивании.
Такие приспособления используются и когда обламывается болт и осталось кусок резьбы. Но стоят они не дёшево. Хоть это и вроде универсальный инструмент. Но для различной толщины резьбы, он должен быть соответствующего диаметра.
Не всегда под рукой имеется такой инструмент, поэтому многие закручивают шпильки подручными средствами, пассатижами или двумя гайками, в лучшем случае муфтами. Однако если в муфту вкрутить небольшой по длине болт, то шпилька ввёрнутая в муфту, зафиксируется встречным винтом и её можно будет не только закрутить, но и открутить.
Кроме того при закручивании и откручивании, лучше применять электродрель с соответствующими битами. Вкручивание происходит довольно не сложно, так как предварительно закрученный в резьбовую муфту болт, не только не даёт глубоко вкрутиться шпильке, но и фиксирует ей. Поэтому при необходимости вывернуть шпильку, он её удерживает.
Если же нужно снять муфту, то достаточно придержать муфту гаечным ключом или пассатижами и она скрутиться со шпильки.
Всем доброго времени. В данной статье речь пойдёт о таком инструменте как шпильковёрт. Многие сталкивались с такой задачей как выкручивание шпильки. Обычно многие делают это с помощью двух гаек, но бывает и такое что резьба на шпильки сорвана, и в таких случаях тоже есть выход, можно например приварить гайку. Но на всё это уходит время, а с помощью такого инструмента это делается в разы проще и быстрее. Вот герой нашей статьи и решил сделать себе такой инструмент. И для этого он взял кусок кругляка и для начала обработал его на токарном станке до нужных размеров (Диаметр 30 мм., длина 40 мм.)
Затем в этих местах сделает отверстия. А так как отверстия должны быть не в центре автор под заготовку с одной из сторон сделает подложки.
После того, как было сделано одно отверстие, автор решил сделать ещё два, отверстия. Одно на 10 мм., второе на 8 мм.
Так же сделал подложки и приступил к обработке.
Получилась вот такая заготовка второй детали.
Соединил её с первой деталью, и проворачивая вторую деталь в первой, сделал отметку. По которой в дальнейшем он произведёт проточку первой детали таким образом.
Всем большое спасибо! И до новой встречи.
Видео изготовления:
Нестандартные решения // «Кулачку» всё по плечу!
Сегодня кулачковые переключатели могут быть изготовлены по индивидуальному техническому заданию и применяться для решения различных задач. Например, для организации байпасной линии.
В широком понимании, байпас — это режим питания потребителей сетевым напряжением в обход чего-либо, например, в обход источника бесперебойного питания (ИБП). Главной задачей цепи байпаса является выделение конкретного участка из цепи для последующего ремонта, профилактического обслуживания или замены оборудования. При этом конструкция кулачка позволяет осуществить переключение без перерыва в работе оборудования.
Рис. 5. Байпасный кулачковый переключатель с управлением ключом
«К кулачковым переключателям применимо такое понятие, как «индивидуальный подход». Допустим, нужны дополнительные контакты, специальная синхронизация, блокировка при помощи навесного замка в различных положениях и т. д. Оперативно и точно спроектировать нужный «кулачок» может сам заказчик, — утверждает Никита Нецкин. — Например, в нашей компании разработан специальный ресурс CamWeb. Он позволяет в режиме онлайн сконфигурировать кулачковый переключатель любой сложности и также по сети отправить спецификацию заказчику. Для переключателей с двойным или тройным блоком, а также кулачковых переключателей с металлическим валом есть возможность указать до 60 контактов и 12 положений. Данный подход позволяет эффективно решать задачи любой сложности и не ограничивает проектировщика типовыми исполнениями!».
В качестве примера рассмотрим, как при помощи ресурса CamWeb спроектировать кулачковый переключатель для организации байпасной линии. Допустим, надо организовать подачу питания в обход ИБП, на ток 40 А.
В программе следует указать следующие параметры желаемого изделия:
- способ установки (на монтажную плату, на ДИН-рейку, дверной монтаж);
- тип рукоятки (ручка с защёлкой, привинчивающаяся);
- тип и число контактов;
- наличие функции пружинного возврата;
- тип исполнения рукоятки (цвет ручки и угол переключения).
Далее необходимо заполнить контактную диаграмму. Из приведённой ниже таблицы видно, что первая позиция на диаграмме — 330 (ему соответствует надпись ИБП), и при расположении рукоятки под этим углом будут замкнуты контакты переключателя 1-2, 3-4, 7-8, 9-10, 13-14, 15-16. Второе положение — 0, при нём все контакты разомкнуты. И третье положение 30 (или Байпас) — замкнуты контакты 5-6, 11-12 и 17-18.
Позиция переключателя | Текст | 1/2 | 3/4 | 5/6 | 7/8 | 9/10 | 11/12 | 13/14 | 15/16 | 17/18 | 19/20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
330 | ИБП | Х | Х | Х | Х | Х | Х | ||||
30 | Байпас | Х | Х | Х |
«После заполнения контактной диаграммы можно сохранить получившуюся конфигурацию как проект или готовую спецификацию. В первом случае схему ещё можно будет корректировать, а во втором уже нет. Программа сама направляет пользователя для того, чтобы избежать несовместимых или невозможных решений, устраняя ошибки, — рассказывает Никита Нецкин
— Важно, что специальные кулачковые переключатели собираются на собственной производственной площадке в России. Это позволяет в короткие сроки – всего 1-2 рабочие недели — поставить оборудование заказчикам
Все кулачковые переключатели нашей компании соответствуют требованиям МЭК 60947.5 (ГОСТ 50030.5)
Кстати, для сравнения — сборка кулачкового переключателя и поставка из стран Европы занимает 4-5 недель. Часто у инженеров просто нет возможности ждать, и им приходится выбирать типовое оборудование, жертвуя своими решениями в угоду быстрой поставке. Наличие сборочного производства в нашей стране позволяет избежать данной проблемы»
Все кулачковые переключатели нашей компании соответствуют требованиям МЭК 60947.5 (ГОСТ 50030.5). Кстати, для сравнения — сборка кулачкового переключателя и поставка из стран Европы занимает 4-5 недель. Часто у инженеров просто нет возможности ждать, и им приходится выбирать типовое оборудование, жертвуя своими решениями в угоду быстрой поставке. Наличие сборочного производства в нашей стране позволяет избежать данной проблемы».
Виды шпильковертов и их цена
Основная проблема при работе со шпильками – надежно зафиксировать на них инструмент, а потому в конструкциях шпильковерта используют несколько способов решения данной проблемы, что привело к их разделению на несколько видов:

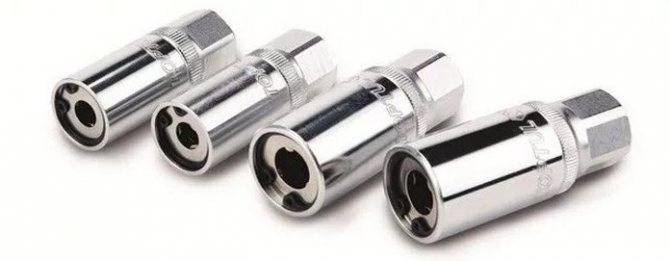

Роликовый шпильковерт
Один из самых эффективных и одновременно простых.
Как правило, это корпус цилиндрической формы с расположенными внутри роликами, иногда дополненными распорными вставками.
Внутренняя часть корпуса имеет довольно сложную форму, посредством которой происходит сближение и отдаление роликов относительно центра при их перекатывании.
Перед работой шпильковерт надевают на крепеж, а затем проворачивают.
С обратной стороны для этого располагается отверстие в виде квадрата, либо шестигранник под рожковый ключ или головку.
Во время поворота инструмента происходит перекатывание роликов и сближение их со шпилькой, что приводит к ее заклиниванию.
Далее уже зафиксированный крепеж отворачивается или вворачивается.
Крайне простой принцип работы не обошелся без существенного минуса – каждый шпильковерт такой конструкции рассчитан на работу со шпильками определенной размерности, например, только М10.
Так достигается надежный прижим роликов.
По этой причине для работы с крепежами различного диаметра мастеру требуется иметь целый набор «разнокалиберного» инструмента.
Профессиональные модели оснащаются роликами из мягкого металла, что позволяет избежать серьезного повреждения резьбы шпилек.
Стоимость – от 300 рублей за штуку.
За качественный набор из 4 единиц придется отдать от 2,5 тыс. руб.
Цанговый шпильковерт
Относится к любительскому инструменту, так как зачастую не позволяет справиться с крепко засевшим крепежом.
Причина кроется в принципе работы, который схож с цанговым патроном шуруповерта или дрели.
Конструктивно состоит из корпуса с тремя кулачками, расположенными внутри, которые сходятся к центральной оси при повороте первого, обеспечивая зажим шпильки.
Плюс подобных моделей – возможность работать одним шпильковертом с крепежами разного размера.
Стоимость – от 1 тыс. рублей.
Эксцентриковый

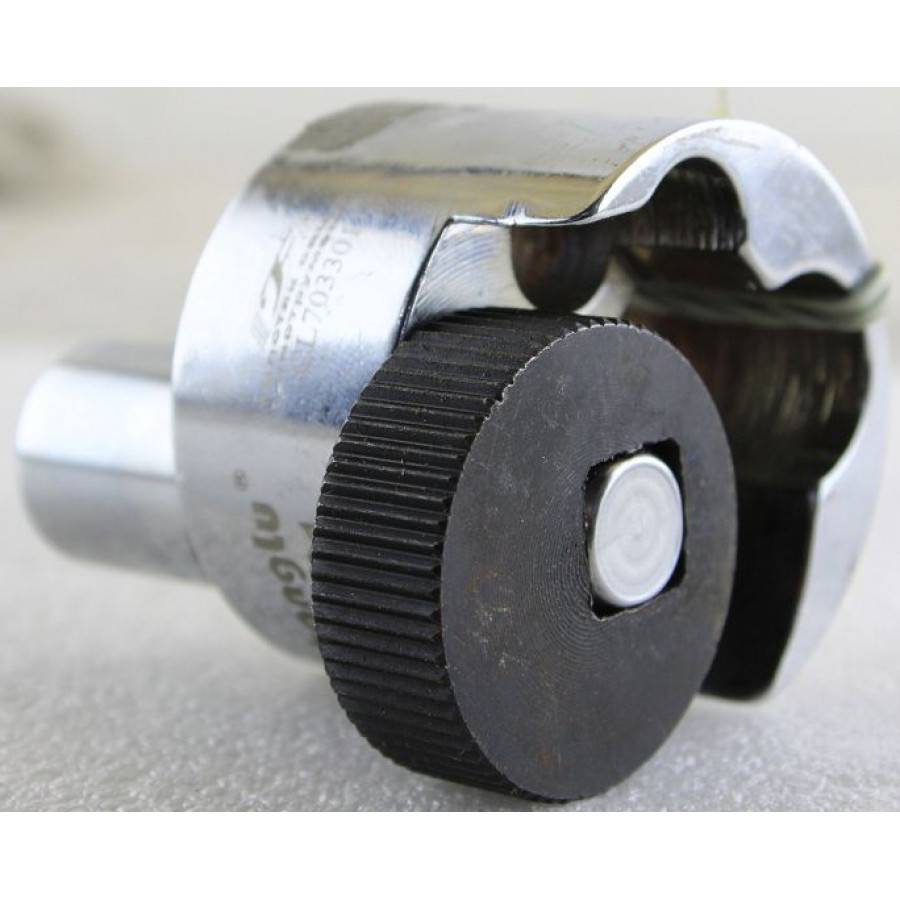

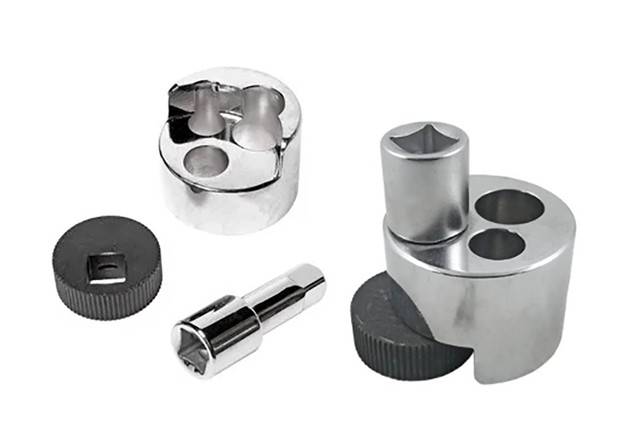

В основе лежит корпус, в котором имеется отверстие под крепеж и установлен шарнирный эксцентрик.
