Спецификация сборочного чертежа

Понятие сборочного чертежа

Подобный рисунок представляет собой своего рода инструкцию, где указаны правила сборки механизма, а также входящие в него элементы. При взгляде на чертеж должно быть понятно, как именно связаны между собой части изделия. Механизм обычно изображается с разных ракурсов, чтобы в полной мере охватить составляющие его детали и их соединение с другими.

Сборочный чертеж, помимо рисунка, должен включать в себя:

• информацию, необходимую для того, чтобы контролировать правильность сборки;
• установочные размеры;
• указание деталей, входящих в состав механизма, а также номера их позиций;
• присоединительные размеры;
• информацию о методе установке отдельных частей, выполнения неразъемных соединений;
• габаритные размеры.

Таким образом, по свой структуре сборочный чертеж состоит из иллюстрации и основной надписи. Конструкцию обычно изображают в разрезе. Подобная форма рисунка позволяет показать содержание механизма, точное расположение элементов, их соединение друг с другом внутри изделия.

Дополняет иллюстрацию в сборочном чертеже основная надпись, которая и делает его официальным документом. Графический элемент оформляют в виде рамки таблицы, расположенной в правом нижнем углу. В ячейки штампа вписывают сведения технического и юридического характера, как наименование объекта, масштаб изображаемой сборочной единицы, номер документа, а также имена разработчика и проверяющего.

Оформление чертежа, а также размеры изображения должны строго соответствовать требованиям, установленным ГОСТом. Работа над проектом может осуществляться в двух вариантах: традиционном черчении от руки или создании модели с помощью компьютерной графики.

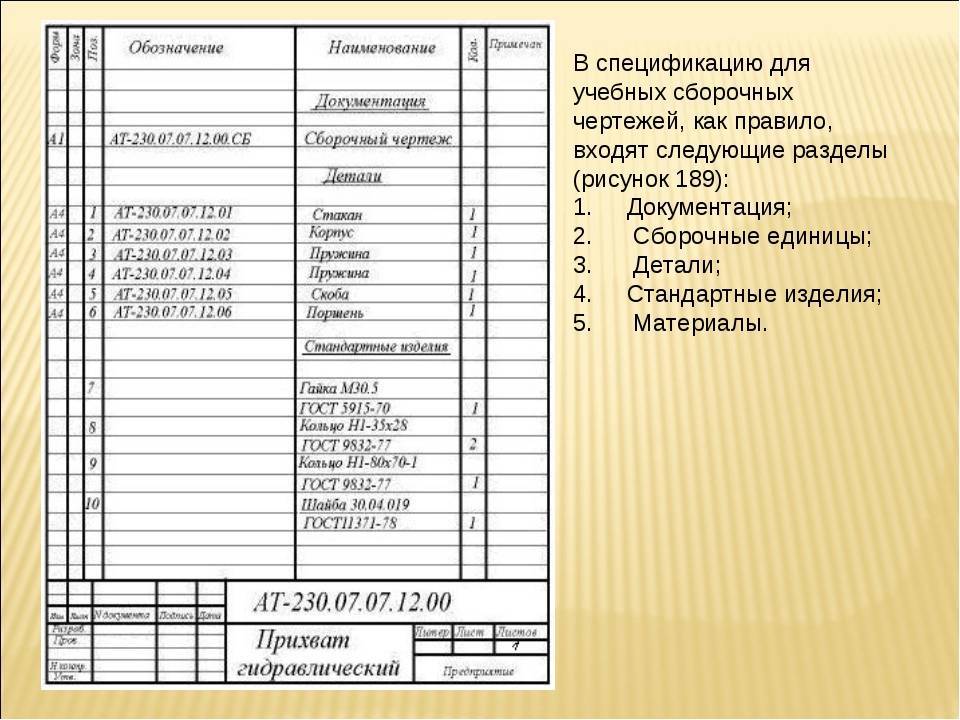

Разделы спецификации

На первом этапе разработки спецификации вычисляют количество необходимых строк для каждого раздела. Если на одном листе конструкторской документации места недостаточно создают необходимое количество листов. Их численность определяется количеством элементов, входящих в конструкцию готового агрегата. Последовательность записи разделов определяется государственным стандартом 2.102-68. Их заполнение производится с учётом конструктивных и технологических особенностей изготовленных и готовых элементов будущего агрегата. Все разделы расположены в соответствующих ячейках таблицы.

Каждую единицу, применяемую при сборке, записывают в раздел «Сборочные единицы». Их пронумеровывают на основании утверждённой системы классификации. Готовые элементы заносят в раздел «Детали».

Готовые конструкции, состоящие из набора отдельных элементов, отмечают в разделе, «Комплексы». Они будут применяться во время сборки. Каждой детали или комплексу присваивается порядковый номер. Поэтому записи в ячейках производятся по возрастанию цифр, согласно классификатору. Например, если в агрегате используется шестерня, имеющая номер по классификатору 303712, а электродвигатель обозначен набором цифр 521721, то первой будет обозначена шестерёнка. В аналогичной последовательности располагают элементы и в других разделах. В некоторых случаях готовые детали, имеют одинаковые номера. В этом случае производить запись на основании порядкового номера.

Данные об изделиях, деталях, конструктивных элементах, изготовленных другими предприятиями, записываются по их названиям. Сначала вносят записи, обозначенные кириллицей, а затем латиницей.

Некоторые элементы или целые агрегаты, выполненные не по государственным стандартам, располагаются в разделе «Прочие изделия». Для удобства восприятия и быстроты поиска их объединяют в однотипные группы. Расходные материалы, обязательные к применению, размещают в специальном разделе под названием «Материалы». Такими элементами являются: металлические заготовки, продукция кабельных и химических предприятий и так далее.

Спецификация к сборочному чертежу обязана отражать полный перечень необходимых элементов. В ней указаны стандартизованные названия. Они не должны допускать неопределенной трактовки в названиях или непонятной классификации. Применяемые изделия, изготовленные по утверждённым стандартам (международным, общегосударственным, региональным или отраслевым) располагаются в разделе «Стандартные изделия». В нём указывают номер стандарта и год его принятия. К таким изделиям относятся метизы, электротехнические изделия, подшипники, элементы металлоконструкций и так далее. Последовательность записи определяется согласно иерархии стандарта. Сначала международные, затем общероссийские и так далее.



При широкой номенклатуре деталей, заданных большим количеством стандартов, их объединяют в отдельные группы. Основным признаком является функциональное назначение. Если несколько деталей имеют близкое назначение, их разделяют на подгруппы по наиболее схожему вторичному признаку. Первыми в этот раздел записывают крепежные детали. Их располагаю по алфавиту. Место положения записи зависит от обозначения, принятого в соответствующем стандарте. В рамках одной группы запись производиться по возрастанию основных параметров или геометрических размеров.

На листах сборочного чертежа указывают размеры, разрешённые допуски. Они выполняются строго по установленным правилам с соблюдением системы обозначения. Все размеры указаны в миллиметрах. Обязательным считается размещение параметров посадки для цилиндрических деталей. Они необходимы для правильной стыковки деталей имеющих внутренний и внешний диаметры.

В спецификации указывают следующие виды размеров:

• габаритные (указывающие все размеры детали);
• установочные (необходимы при установке детали на подготовленное место);
• присоединительные (определяют допустимые параметры стыковочных соединений).

Правила нанесения символов изложены в единой системе сборочной конструкторской документации и утверждены стандартами. Общее количество сборочных чертежей определяется сложностью агрегата и степенью проработки, достаточной для правильного соблюдения сборочных операций.

Указание номеров позиций

Рядом с рисунками деталей, входящими в состав изделия, на сборочном чертеже обязательно указывают цифру. Число, присвоенное той или иной части механизма, называют номером позиции. Он позволяет определить, какую именно деталь изобразил составитель чертежа и где конкретно она располагается. Нумеровка частей изделия происходит в соответствии с цифрами, указанными в спецификации.

Чтобы обозначить позицию детали, используют специальные линии-выноски. Нумеруют только те составляющие механизма, которые видны на рисунке. Один конец линии должен пересекать контур указываемой детали, он начинается с маленькой точки. Другую часть оформляют в виде горизонтальной полки, на которой и пишут присвоенную цифру.

При изображении линии важно, чтобы она не была параллельна штриховке. Выноски также не должны пересекаться между собой

Каждый номер указывают только один раз. Если есть необходимость повторить число, полку линии дополнительно подчеркивают. Шрифт номера позиции должен быть на 1-2 размера больше, чем цифры, которые были использованы для обозначения параметров изделия и его деталей.

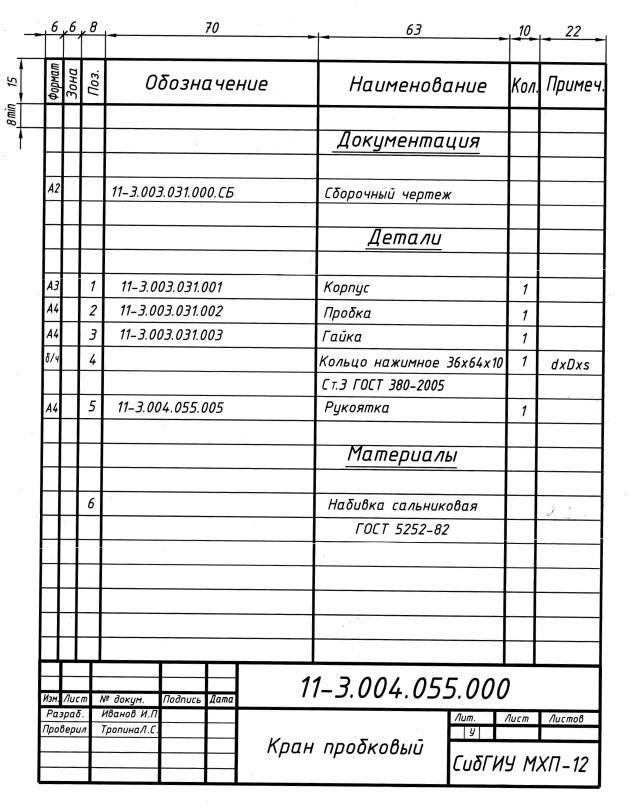

Что входит в спецификацию

Описание, перечисление фрагментов – непременная часть не только графики. В рамках выполненного дипломного проекта обязательно представляется также и спецификация на расчетно-пояснительную записку. В ней перечисляются основные ее части: сам текст, обязательные приложения (например, справки о публикациях, положительные свидетельства о патентовании и т.д.), а также аннотация к готовой работе.

В спецификацию к чертежу входят:

1. Наименование детали (подузла), представленного на чертеже общего вида или листах деталировки.
2. Сведения о материале детали, со ссылкой на действующий ГОСТ.
3. Информация о количестве деталей на чертеже (пункт, особенно важный для осесимметричных изделий, для которых бывает достаточно одной проекции).
4. Данные о названиях и стандартах, касающихся нормализованных изделий, которые присутствуют на чертеже.
5. Позиции, под которыми графические элементы указаны на чертеже.

Образец спецификации к чертежу обычно всегда приводится в методических указаниях выпускающей кафедры, которая осуществляет непосредственное руководство курсовым и дипломным проектированием.

Важность спецификаций может быть подтверждена, в частности, тем, что без них даже правильно выполненный дипломный или курсовой проект не может пройти нормоконтроль, следовательно, не может быть допущен к защите

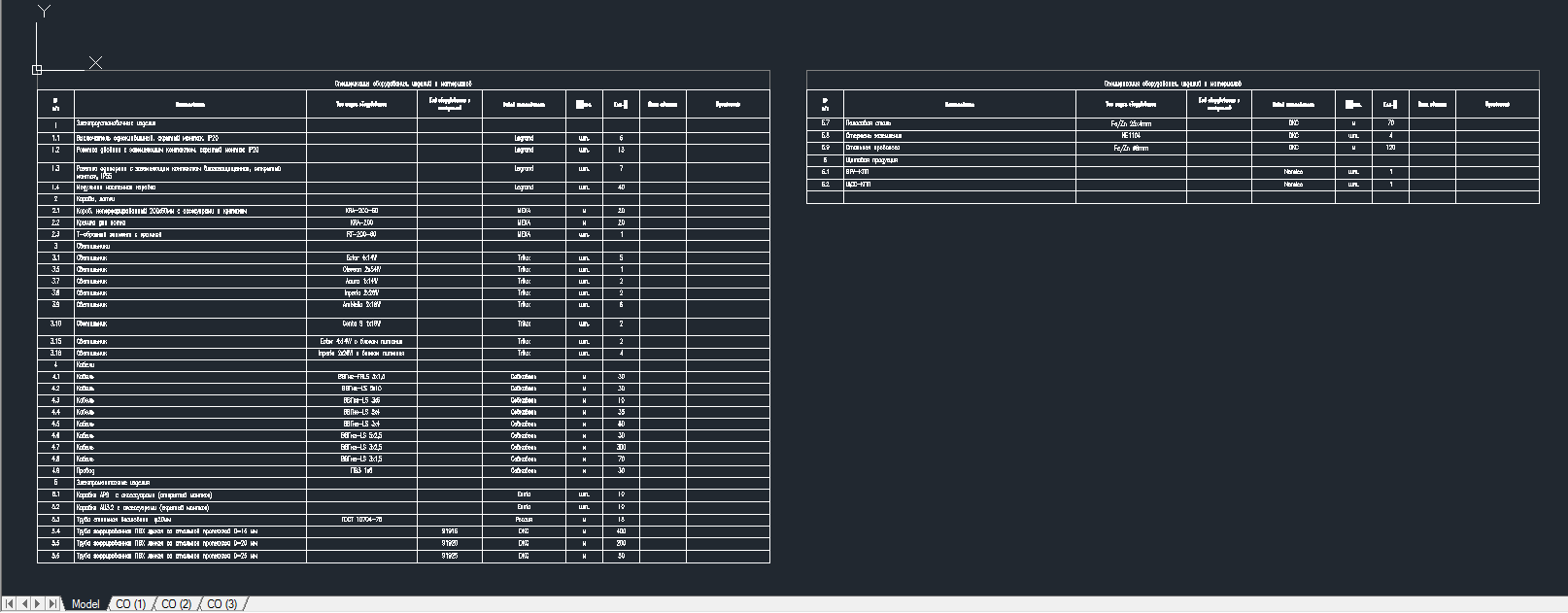

Составление спецификации в Excel и оформление в AutoCAD

С появлением в AutoCAD элемента «Таблица» и возможность его связи с таблицами Excel, этот способ является лучшим из перечисленных. Во-первых, заполнение таблицы спецификации в Excel кроме удобства даёт дополнительные преимущества (возможность суммирования или получение информации по ссылкам с других листов или файлов). Во-вторых, данные из Excel автоматически обновляются в AutoCAD. В-третьих, таблица AutoCAD имеет способность автоматически «разделяться» на несколько фрагментов, что даёт возможность быстрое и простое оформления спецификации отдельными листами (как по методу таблица в пространстве Модели, листы — в пространстве Листа, так и по методу таблица и оформление в пространстве Модели). Интервал между фрагментами, а также высота фрагментов устанавливаются в свойствах таблицы. В-четвёртых, при оформлении спецификации в пространстве Листа, спецификация может быть включена в подшивку листов, что даёт дополнительные преимущества.

На данный момент я выполняю спецификацию в Excel и оформляю в AutoCAD. Раньше пользовался связкой Excel+Word. Вставку в Word делал таким образом, чтобы данные из Excel обновлялись. А для выравнивания по странице, настройке ширины столбцов в Word написал небольшой макрос, чтобы не делать это вручную.

Нажмите на кнопку, чтобы скачать шаблоны спецификации по ГОСТ 21.110-2013:

Какие существуют правила оформления

1. На чертеже вы можете демонстрировать элементы, которые перемещаются — в положении промежуточном или крайнем. Если вы считаете, что из-за этих изображений прочитать чертеж будет сложно, переместите их на дополнительные элементы. Не забывайте о надписях, указывающих на положение.
2. Если необходимо, демонстрируйте соседние изображения и их габариты, которые помогут определить расположение точнее.
3. Следите, чтобы частота и наклон деталей относительно всех сечений и разрезов не отличались.
4. Смежные запчасти в сечениях и разрезах можно штриховать двумя способами: в одно или в разные направления, при этом меняя расстояние между линиями штриховки.
5. Что касается дополнительных сведений, то они могут приводиться на изображении, чертежах или в технических требованиях. Если сведений не хватает, на самом чертеже покажите картинку запчасти или ее отдельные элементы (не более 4 штук).
6. Информацию о сопряжении деталей обозначайте специальными надписями сверху рисунка.

Правила выполнения

Требования, предъявляемые к оформлению, прописаны в положении ГОСТ 2.109-73. Он устанавливает стандарт, на который разработчику необходимо опираться при создании чертежа, чтобы тот мог считаться полноценным документом.

Правильно оформленной признают ту работу, которая содержит в себе следующие элементы:

• иллюстрация изделия, позволяющая увидеть, как расположены его составляющие, и успешно собрать его;
• номера деталей в соответствии с их позицией в механизме;
• техническая характеристика;
• размеры;
• оптимальный метод соединения деталей;
• технические требования.

При оформлении сборочного чертежа уделяют внимание изображению изделия. Иллюстрация должна быть одна, хотя допускается и больше, если это необходимо для полноценной демонстрации взаимосвязи деталей

Как правило, механизм изображают в разрезе. Для обозначения смежных частей используют штриховку с линиями в противоположном направлении или разной длины. Каждая деталь должна быть одинаково закрашена на всех изображениях. Штриховку на сборочном чертеже не применяют, если необходимо показать сплошные части изделия, а также болты, гайки, винты и т.п.

Обязательно указание габаритных, установочных и присоединительных размеров, позволяющих правильно изготовить и соединить детали между собой. Если необходимо, составитель чертежа может дополнительно указать эксплуатационные и справочные параметры. Последние при этом всегда отмечаются звездочкой, а в технических требованиях указывается соответствующая сноска. Если габаритные размеры могут изменяться в зависимости от условий, в чертеже указывают две величины.

Для различения деталей на иллюстрации необходимо указать номера их позиций. Они оформляются в столбик или в строчку, которые располагают параллельно по отношению к штампу. На чертеже изображают специальные линии-выноски, идущие от обозначаемой детали. На их полках пишут номер позиции, при этом его величина должна быть немного больше, чем числа, используемые для обозначения размеров.

Особенности заполнения полей

Каждое поле спецификации должно заполняться по установленному порядку. Последовательность заполнения каждой графы выполняется на основании следующих правил:

• Порядок записи всего документа приведен в графе «Формат». В нём отображаются его атрибуты, определяющие форматирование текста. Если требуется использовать в одном документе различные форматы, его отмечают специальным символом «Звёздочкой». Эту особенность отмечают в примечании. Последовательность перечисления форматов определяется порядком их возрастания. Если у разрабатываемых или готовых деталей чертежи отсутствуют или выполнены не качественно, в примечании записывается аббревиатура БЧ.
• Чертёж может выполняться на нескольких листах. Номер каждого из них записывается в раздел с названием «Зона».
• Порядковый номер применяемого элемента сборной конструкции указывают в графе «Позиция».
• Каждый идентификатор документов, агрегатов записывают в графу «Обозначение». Правила записи установлены стандартом под номером 2.201-80.
• Стандартизованные обозначения отмечается в графе с названием «Наименование». Там размещают обозначения сборочных единиц.
• Название каждого используемого листа помещается в раздел «Документация». В качестве названия применяют следующие записи: общий вид, сборочный или габаритный чертёж, дополнительные описания и изображения.

Опытные конструкторы резервируют свободные строки в каждом из выбранных разделов. Они пригодятся в дальнейшем при внесении дополнений и уточнений. Правильно заполнять спецификацию сборочного чертежа обязан уметь каждый грамотный инженер-конструктор. От этого зависит правильность и качество собранной детали его долговечность и надёжность работы в процессе эксплуатации.

Составление спецификации в Excel или Word и печать на бланках

Это самый древний способ, появившийся во время перехода с ручного черчения на компьютеры. Спецификацию составляли в Excel, т.к. для человека, чертившего раньше всё вручную, Excel — это просто готовая таблица. В AutoCAD при помощи линий и текста чертили рамку и основную надпись (первый лист и последующие). После этого распечатывали бланки: один первый лист и нужное количество последующих. Затем вставляли эти распечатанные бланки обратно в принтер и на них печатали спецификацию. Таким же образом действовали с пояснительной запиской или при оформлении спецификации в Word. Данный способ выполнения спецификаций сейчас встречается крайне редко.

Какой должна быть работа

Все правила, согласно которым нужно выполнять и оформлять работу, регулируются ГОСТом.

Работа включает:

• картинку сборочной единицы, по которой видно, как расположены и связаны друг с другом составные элементы, а также картинку, где показана ее сборка и контроль;
• размеры, предельные отклонения, разнообразные характеристики и указания, которые нужно выполнить или проконтролировать их реализацию;
• сведения, в которых характеризуется сопряжение. Также могут быть представлены методы его внедрения, когда точность сопряжения выполняется в ходе сборки: пригонка, подборка запчастей и др. Сведения о выполнении неразъемных сварных, паяных и других соединений;
• номера позиций составных элементов изделия;
• информацию о габаритах изделия. К ним относятся установочные, присоединительные и другие размеры.

Условности и упрощения

Чтобы облегчить задачу разработчику сборочного чертежа, допускается ряд условных обозначений, заменяющих некоторые части изображения. В положениях ГОСТа прописано, что такое возможно в случае небольших элементов, служащих, как правило, для соединения основных деталей воедино. К ним относятся, например, гайки, шурупы, подшипники, углубления и прочие части механизма.

Для упрощения сборочного чертежа подобные мелкие детали либо заменяются общепринятыми условными обозначениями, либо вовсе опускаются. Так, составителю документа не нужно изображать следующие элементы изделия:

• фаски;
• крышки;
• проточки;
• кожухи;
• выступы;
• щитки;
• насечки;
• перегородки;
• галтели;
• углубления;
• оплетки и пр.

Если изделие содержит крышку или перегородку, но разработчик чертежа не изображает ее, он должен указать на наличие этого элемента соответствующей надписью. Если детали, будучи видимыми, частично перекрыты другими составляющими механизма, их также допустимо не показывать на иллюстрации.

Некоторые другие мелкие элементы изображают на сборочном чертеже в упрощенном виде. К ним относятся шлицы шурупов, которые на иллюстрации указывают в виде сплошной линии. Подшипник обозначают в виде неперекрещивающихся линий, расположенных внутри контура его разреза. Такие элементы, как надписи на табличках или бланках, изображают лишь в форме внешнего очертания, без тщательной прорисовки.

Система обозначения чертежей

Для всех отраслей машиностроения и приборостроения по ГОСТ 2.201-80 установлены две системы обозначения чертежей: первая — обезличенная, вторая — предметно-обезличенная. Основой обезличенной системы является единый классификатор, в котором каждое изделие, деталь, сборочная единица закодированы определенным номером.

Первые четыре знака (рис. 4) определяют индекс организации-разработчика. Этот индекс может состоять из букв или букв и цифр. Последующие шесть знаков дают классификационную характеристику изделия, определяемую по классификатору. Три последних знака — порядковый регистрационный номер.

Рис. 4. Система обозначения чертежей

В предметно-обезличенном варианте обозначений вместо индекса организации-разработчика проставляется индекс изделия. Как видно из схемы (рис. 4), классификационная характеристика по единому классификатору остается та же. Она позволяет быстро находить изделия с данной характеристикой, а также обеспечивает использование документации на ранее выпущенные изделия. Подробные сведения о системе обозначения чертежей в ГОСТ 2.201-80.

На сборочном чертеже в условиях учебного заведения рекомендуется в соответствии с обозначениями всего изделия в целом присвоить обозначения и составным частям. Например, подъемный кран с индексом ПК02 обозначается ПК02.00.00.00; одна из сборочных единиц подъемного крана — блок направляющий — с номером 06 обозначается ПК02.06.00.00; одна из деталей блока направляющего — планка — с номером 04 обозначается ПК02.06.00.04; одна из сборочных единиц блока направляющего — ролик с запрессованной в него втулкой — с номером 01 обозначается ПК02.06.01.02 и т. п.

Чтение и деталирование сборочных чертежей



Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Карта раздела
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Область применения

Сборочные документы широко используются в различных отраслях инженерного дела. Специалисты в этой области занимаются разработкой и внедрением механизмов, в связи с чем им необходимы навыки составления чертежей. Подобные изображения помогают инженерам подробнее ознакомиться с изделием, его составляющими частями и облегчить дальнейшую сборку.

Чертежи играют значимую роль в следующих отраслях технических наук:

• машиностроение;
• архитектура;
• электроника;
• строительство;
• структурная инженерия.

Сборочные чертежи широко используются в промышленном производстве. На их основе осуществляется изготовление различных изделий: от создания мебели для повседневного использования до сооружения аэрокосмических конструкций. В документах этого типа указываются точные размеры деталей и готового изделия, взаимное расположение частей в механизме, что позволяет свести к минимуму ошибки во время их соединения.

Несмотря на то что сборочные чертежи ассоциируются преимущественно с техническими науками, их также применяют в моделировании одежды. Так, в шитье подобные документы используют для создания лекал деталей той или иной вещи. На чертеже (выкройке) изображают особенности предмета одежды и размеры отдельных его частей. На основе сделанной иллюстрации изготовляют лекала – шаблоны, которые облегчают процесс кроя.

Технические требования

Чтобы производство и сборка деталей изделия прошла успешно, необходимо не только составить иллюстрацию и обозначить размеры, но и указать особенности производства того или иного механизма. Как правило, это информация о необходимости испытаний, рекомендуемом методе сварки и герметичности соединений. Подобные сведения, называемые техническими требованиями, разработчик сборочного чертежа должен указать отдельно, под соответствующим подзаголовком. Блок с особенностями изготовления объекта располагают над штампом с основной информацией о механизме.

Существует строгий порядок, в котором, согласно ГОСТу, необходимо располагать пункты технических требований. Все правила сборки по чертежу должны быть оформлены в соответствии с последовательностью ниже:

• материал;
• заготовка;
• особенности термической обработки;
• размеры;
• масса;
• различного рода предельные отклонения, которые невозможно показать на чертеже;
• качество, отделка покрытия поверхностей;
• расположение отдельных элементов;
• особенности настройки и регулировки;
• требования к качественным характеристикам (например, бесшумность, устойчивость к вибрации);
• особенности проведения испытаний, их условия;
• правила маркирования;
• условия хранения;
• особенности транспортировки.

В случае, когда важно упомянуть особенности изделия, разработчик прописывает правила в полной мере самостоятельно или ссылается на положения ГОСТа с указанием проблемы, где их необходимо учесть. Каждое положение должно быть пронумеровано, оформлено в виде списка

Если в сборочном чертеже были указаны справочные размеры, составитель документа обязан обозначить это в качестве одного из пункта технических требований. Это поможет производителям механизма избежать путаницы в параметрах и соответствующих ошибок в процессе изготовления.

Техническая характеристика

Наличие этого пункта обуславливает необходимость указания технических требований

В нем обычно прописывают особенности изделия, которые важно учитывать при его установке и дальнейшей эксплуатации

Техническая характеристика составляется индивидуально, в зависимости от конкретного механизма. Возможные положения выглядят следующим образом:

• предельный вращающий момент;
• мощность;
• частота вращения;
• грузоподъемность;
• масса;
• тип цепи;
• скорость подъема и пр.

Так, при описании особенностей комбинированной муфты в технической характеристике на сборочном чертеже необходимо указывать номинальный и предельный вращающий моменты, радиальное, угловое и осевое допустимое смещение осей, а также частоту вращения.

Допустимо два варианта оформления этого поля: таблица или список. В первом случае можно опустить нумерацию пунктов, во втором она обязательна. Блок с указанием качеств изделия располагается в свободном поле документа. Как правило, характеристику помещают в области над штампом, но обязательно в стороне от технических требований, чтобы избежать их смешения. Обязательно указывается соответствующий подзаголовок, при этом подчеркивать его нельзя.

Техническая характеристика не является обязательным элементом документа. Она не указывается на сборочном чертеже, если механизм не обладает важными для изготовления и установки особенностями.

Как правильно оформить спецификацию

Зачастую даже имеющийся в распоряжении студента или дипломника образец спецификации к чертежу не может ему помочь. Например, при оформлении спецификации нет возможности ознакомиться с необходимыми госстандартами либо определиться с наиболее правильным выбором материала деталей сборочной единицы (особенно для тех, которые не представлены на рабочих чертежах деталировок). В таких случаях есть смысл обратиться за помощью к квалифицированным специалистам в данной области знаний.

Где их найти? На нашем сайте всегда можно получить конкретную консультацию. После этого исполнителю чертежей остается только связаться с автором, который в требуемые сроки и с высоким уровнем качества проделает необходимую работу.

Для достижения необходимого результата требуется:

• Правильно проинформировать автора об объемах и уровне проработки чертежей (схема, сборочный узел, деталировка и т.п.).
• Указать обязательные требования к оформлению спецификации (а при необходимости – и самих чертежей), которые соответствуют требованиям ГОСТ и выпускающей кафедры.
• Привести информацию, касающуюся условий функционирования узла, чертежи которого подлежат разработке. Это необходимо, потому что, в зависимости от конкретных требований, в качестве материала деталей могут быть выбраны те или иные материалы.
• Указать предварительно согласованные с руководителем проекта наименование и ГОСТ на специфицируемые изделия.

В ходе выполнения работ автор может предлагать целесообразные с его точки зрения изменения. В таких случаях заказчик обязательно должен утверждать их у своего руководителя. Готовая работа обычно представляется в виде альбома спецификаций.

Размеры

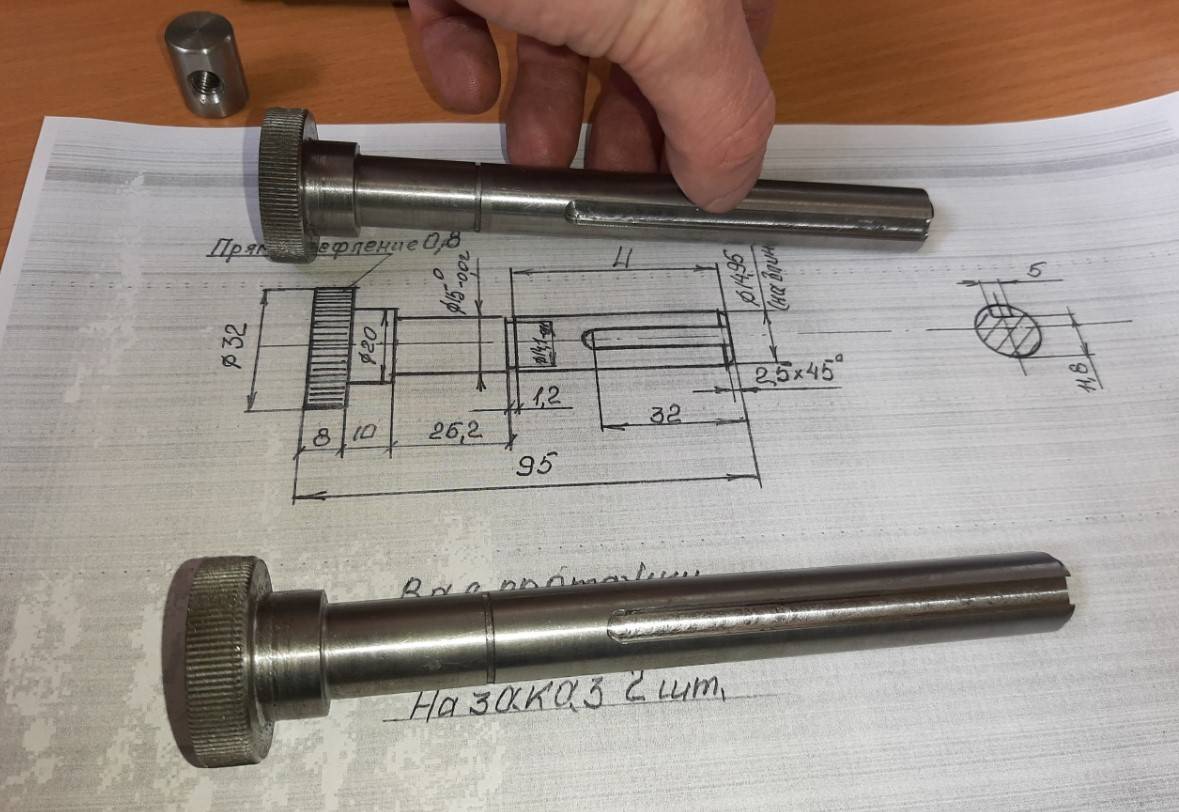

Указание размеров – важная часть сборочного чертежа, благодаря которому человек, изучивший документ, может представить себе его особенности. Как правило, объект изображают в уменьшенном виде, если только оно само по себе не является миниатюрным. В любом случае разработчик чертежа обязательно должен указать масштаб, чтобы во время изготовления и сборки деталей не произошла ошибка.

Всего выделяют три основных вида размеров:

Размеры	Для чего нужны	Что отображают
Габаритные	Определяют предельные наружные размеры, внешние очертания изделия	Высоту, длину, ширину
Установочные	Указывает величины, используемые при установке механизма	Диаметры отверстий, размеры центровых окружностей, расстояния между фундаментными болтами и пр.
Присоединительные	Размеры, обеспечивающие соединение изделия с другими предметами; иногда совпадают с установочными	Размер резьбы, диаметр выходного отверстия и пр.

В некоторых случаях на сборочном чертеже дополнительно указывают справочные размеры. Они не имеют никакого значения для сборки и установки объекта, но помогают сделать документ понятнее, способствуют его более легкому восприятию. В чертеже размеры для справки обозначаются при помощи специального символа, звездочки (*), которая дает понять, что указанные параметры не должны быть использованы в создании механизма.
