Снятие и замена сцепления бензопилы

Порядок действий для снятия сцепления на бензопиле

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

Устройство центробежного сцепления состоит из пружины, звездочки и барабана. Эти элементы взаимодействуют между собой по довольно простому принципу. Во время запуска ДВС бензиновой пилы детали, свободно передвигающиеся в радиальном направлении, под действием пружин начинают стягиваться к оси заводского вала.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.

Его основными конструктивными элементами выступают:

барабан;
звездочка;
пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки.

Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу.

Однако и в этом случае разборку можно произвести своими руками.

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

Повреждение пружины. В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
Повреждение и выработка барабана. Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
Выработка механизма. Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
Износ звездочки. В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента

Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Это интересно!Проверить пригодность сжимающей пружины можно путем подключения тахометра к инструменту. На холостом ходу необходимо накрутить количество 2500-2700 оборотов в минуту по тахометру. При таком значении цепь на бензопиле не должна вращаться. Если наблюдается другая картина, то это говорит о снижении сжимающих свойств пружины. Ее рекомендуется заменить.Исходя из этого надо отметить, что сцепление бензопилы находится в тесной взаимосвязи с карбюратором. Если не получается отрегулировать холостой ход на бензопиле при помощи настройки карбюратора, значит нужно проверить исправность муфты.

Конструктивные особенности и схема работы сцепления

Большинство качественных бензопил известных брендов изначально оснащены центробежным сцеплением. Оно выделяется высокой надежностью, повышенным рабочим ресурсом и работает в автоматическом режиме, то есть самостоятельно срабатывает тогда, когда силовой агрегат достигает необходимой скорости вращения.

В устройство заводского центробежного механизма конструктивно входят долговечные фрикционные накладки, барабан сцепления для бензопилы и возвратные стальные пружины. Фрикционные накладки механизма способны двигаться радиально. Они подтягиваются к коленчатому валу пружинами при работе ДВС на небольшой скорости. Одновременно с этим приводится в действие штатный металлический барабан, который изначально соединяется со звездой режущей цепи. При наборе достаточно высокой скорости мотора, усилие встроенных пружин по отношению к создаваемой центробежной силы снижается. Это заставляет пружины прижиматься к внутренней поверхности барабана и приводить его в действие. Одновременно с этим начинает вращаться звездочка, отвечающая за работу пильной цепи. В разных типах сцепления бензопил она может быть расположена позади механизма сцепления или перед ним.

Такой принцип действия центробежного сцепления обладает одним важным преимуществом – механизм автоматически проскальзывает при заклинивании режущей цепи. Благодаря этому силовой агрегат не глохнет, а продолжает работать дальше.

Как увеличить рабочий ресурс муфты?

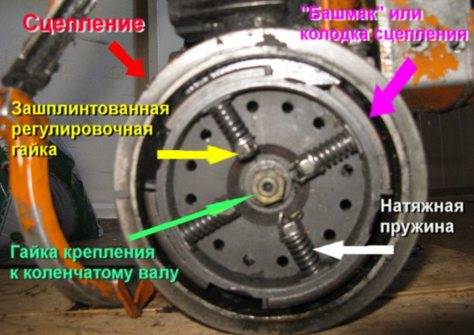

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

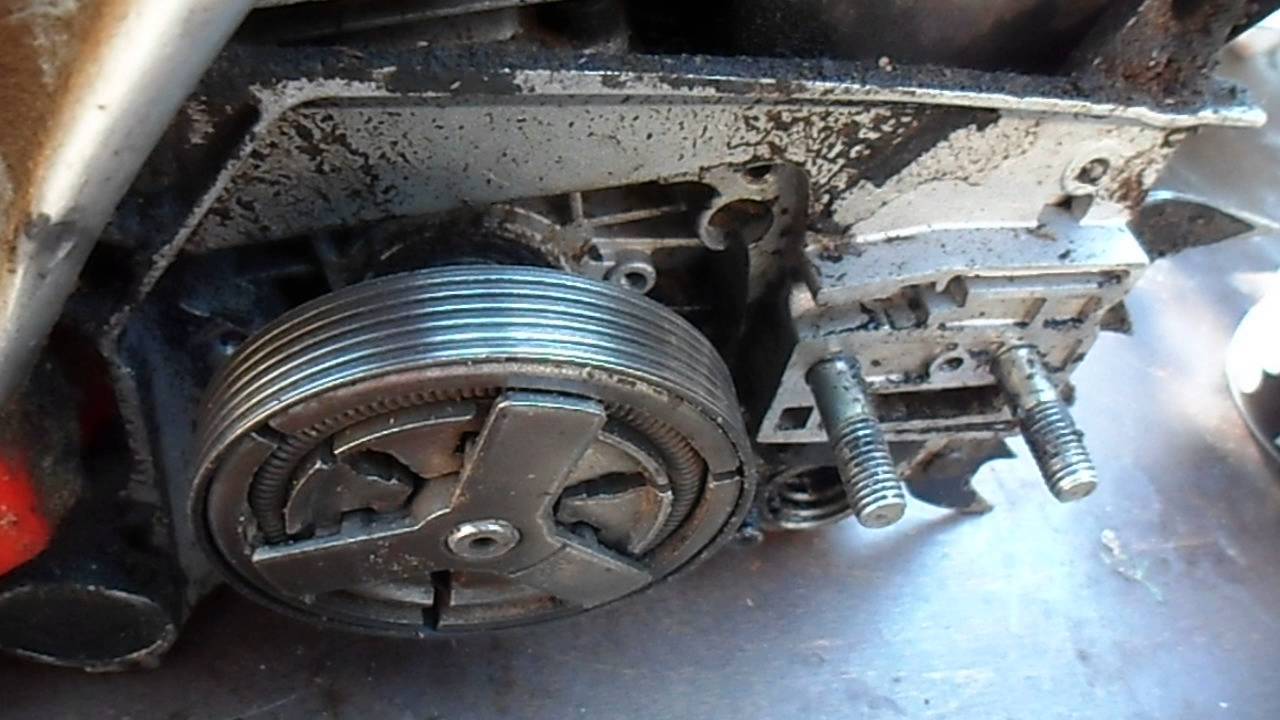

Как видно на фото, звездочка находится за сцеплением.

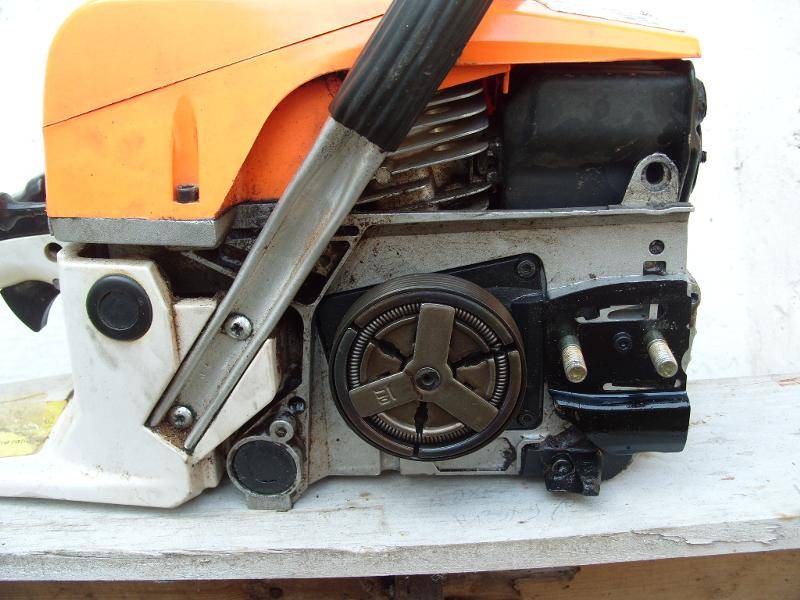

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

регулярная смазка деталей муфты;
своевременная очистка механизма от пыли и засохшего масла;
эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

барабан;
звездочка;
пружины.

Как снять сцепление на бензопиле любой марки

Одной из важнейших деталей любой модели устройства является сцепление. Этот механизм требует постоянного наблюдения за правильностью работы. Периодически его нужно снимать для проверки и необходимого ремонта. Как снять сцепление на бензопиле любой марки правильно и как она устроена разберемся ниже.

Сцепление бензопилы

Как устроена бензопила

Все разновидности агрегатов приводятся в движение бензиновым двигателем внутреннего сгорания. При сборке устанавливаются одноцилиндровые двигатели, в которые заправляется высокооктановый качественный бензин.

Вместо редуктора используется одноступенчатая передача, которая заставляет цепь двигаться. Строение агрегата за счет своей простоты позволяет ему безотказно работать в любых условиях.

Устройство агрегата состоит из таких частей:

ДВС одноцилиндровый;
Бензобак;
Карбюратор;
Кривошипно шатунный механизм;
Сцепление;
Пильная цепь и звездочка, приводящая ее в движение.

Кроме того, имеются такие составляющие:

Система очищения воздуха, подающегося в карбюратор;
Механизм зажигания;
Система глушения выхлопов;
Система аварийного отключения, срабатывающая в чрезвычайных ситуациях.

На фото можно увидеть разнообразие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.

Как устроен двигатель бензопилы

В устройствах, выпущенных в последнее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Он включает в себя несколько механизмов, которые слаженно работают. Основные составляющие двигателя:

Маховик;
Муфта;
Зажигательный модуль;
Глушитель;
Втулка монтажная.

Двигатель, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минуту, и поэтому он требует обработки качественным маслом. Необходим высокий уровень охлаждения системы во время эксплуатации. Двигатель агрегата оснащен системой охлаждения, которая доставляет воздух для охлаждения систем.

Муфта бензопилы

Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя.

Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке.

Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Как снять

Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки.

В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены.

В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.

Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты.

Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное.

Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:

Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;

Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.

Как отрегулировать сцепление бензопилы?

Как проводится регулировка сцепления на бензопиле? Более корректно говорить о ремонте, поскольку регулировке обычно подлежит карбюратор, а не сцепление

Когда мы говорим о регулировке муфты, важно учитывать два нюанса:

бензопилы некоторых моделей, в том числе, немецкие, финские, шведские, имеют специальную шайбу, она может быть расположена между мотором и звездочкой или между барабаном и звездочкой. Эту шайбу нужно аккуратно снять, а потом поставить назад, в случае замены — заменить идентичной;
пружина не подлежит стягиванию, поэтому при ее разрыве деталь считается испорченной и заменяется новой. Отсутствие исправной пружины приведет к отсутствию поступления смазки на цепь.

Как открутить сцепление на бензопиле своими руками:

Замена сцепления на бензопиле

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки. Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу. Однако и в этом случае разборку можно произвести своими руками.

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Разбираем сцепление:

Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
Снимаем воздушный фильтр и насвечник;
При помощи свечного ключа вывинчиваем свечу;
Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба
Обратите внимание, какой стороной к двигателю она стоит;
Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки
В противном случае пильная гарнитура не будет смазываться;. Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Как снять сцепление с бензопилой: подробный отчет

Процесс ремонта сцепления состоит из следующих операций:

Снимите цепь в сборе, крышку воздушного фильтра и саму муфту;
Остановить коленвал. просто открутить секцию зажигания;
Открутите муфту с помощью специального ключа сильным движением по часовой стрелке или против часовой стрелки (разные модели пил могут иметь как левую, так и правую резьбу). Обычно инструмент для снятия муфты входит в комплект бензопилы;
Начать отключение барабана и звездочки;
Если при осмотре муфты обнаружены одна или несколько пружинных трещин (их может быть несколько, например, бензопил Husqvarna. 3 шт.). новую пружину необходимо заменить новой;
Установите муфту на бензопилу, установите ее на место и привинтите. Помните, что коленчатый вал должен оставаться неподвижным;
Собрать снятые детали на пилу в порядке, обратном разборке;
Заблокируйте сцепление

сдвиньте рычаг вспомогательного тормоза, запустите устройство и осторожно снимите его с инерционного тормоза.

Регулировка Подачи Масла На Цепь Бензопилы Партнер

Как отремонтировать подачу масла в бензопилу

В процессе длительной работы цепной пилы некоторые ее элементы и компоненты могут стать непригодными. Одним из наиболее уязвимых компонентов является масляный насос. В связи с этим у многих владельцев пил возникает вопрос о том, как отремонтировать запас масла на бензопилу.

Задача масляного насоса. нанести смазку на цепь. это необходимо для ее плавного движения вдоль направляющей. Когда масляный насос разрушается, смазка цепи ухудшается, и поэтому эффективность бензопилы уменьшается. В некоторых случаях это приводит к разрыву цепи. Чтобы предотвратить негативные аспекты, необходимо своевременно произвести ремонт подачи масла. Как это сделать?

Принцип работы и устройство насоса

Масляные насосы могут быть выполнены из металла и пластика. Они также делятся на два типа, которые отличаются своим дизайном:

Насос активируется приводом ведущей звездочки. Когда цепь движется, масло подается на специальный канал, расположенный на направляющей. На холостом ходу (когда ведущая звездочка не вращается) насос не обеспечивает подачу смазки. это делается для экономии.

Скорость и объем подачи смазки в цепь напрямую зависят от числа оборотов звездочки. Некоторые модели бензопилы включают ручную систему регулировки со специальным винтом, расположенным на корпусе устройства. На дорогих моделях подача масла регулируется автоматически во время работы.

Основные проблемы с поставкой нефти

При работе цепной пилы возможны два типа проблем при подаче смазки в цепь:

Бензопила ПАРТНЕР НЕ ОТКРЫВАЕТ МАСЛО НА ЦЕПИ .

В этом видео мы подробно рассмотрим силовой насос партнер бензопилы, узнайте, почему партнер бензопилы не.

Как регулировать подачу масла на бензопилу

может кто-то использовать мой первый канал :.

Недостаточный расход масла, который может быть вызван по разным причинам. Если меры не будут приняты вовремя, качество работы заметно ухудшится, и сама схема может стать совершенно бесполезной.
Чрезмерное количество масла. В этом случае после продолжительной работы под пилой можно собирать лужи из жира. Это не только влияет на потребление нефти, которое необходимо будет постоянно выливать, но также отрицательно влияет на окружающую среду.

Обе эти проблемы необходимо устранить как можно скорее после их обнаружения. Это продлит срок службы пилы и уменьшит расход смазочной жидкости.

Исправление проблем

Если масло поступает в цепь в избыточных количествах, не только во время работы пилы, но и на холостом ходу, необходимо выполнить ручную настройку (если конструкция насоса обеспечивает эту возможность). Это делается с помощью винта, который расположен на корпусе вблизи направляющей, как правило, снизу или сбоку. Затягивая винт, подача масла уменьшается, а ослабление. наоборот. Если регулировка не помогает, необходимо проверить работоспособность насоса, а также осмотреть шину. возможно, в месте ее соединения с корпусом образуется зазор, через которое масло течет мимо цепи.

Недостаток масла может быть вызван несколькими причинами, для каждого из которых существует решение:

Неисправность масляного насоса. Как правило, он состоит из непригодной кладки. Чтобы заменить его, вы должны тщательно разобрать насос, чтобы не повредить его движущиеся части. Затем устанавливается новая прокладка, после чего насос монтируется и устанавливается на место.
Повреждение маслопроводящего шланга. В случае, если прокладка насоса в порядке, или ее замена не привела к результату, проверьте герметичность шланга. Если он неисправен, его необходимо заменить. В противном случае, это не будет лишним, чтобы очистить его и зафиксировать с помощью герметика.

Если причина не связана с отказом насоса, необходимо проверить все проводящие отверстия и каналы для блокировки и, при необходимости, очистить их от посторонних предметов. Это может быть сделано струей сжатого воздуха.

Не хотите связываться с бензопилой, но нужно регулировать поток масла? Обратитесь за помощью к нашим специалистам, которые будут диагностировать и ремонтировать цепную пилу, а при необходимости. отрегулировать и отрегулировать уровень смазки. Ваша пила будет такой же новой!

Источник

Какой понадобиться инструмент?

Бензопила приводится в действие двухтактным бензиновым двигателем внутреннего сгорания, соединённым через систему передачи (редуктор) с пильной цепью. Замкнутая втулочно-роликовая цепь движется по направляющей шине и несёт пильные зубья.

Бензопила имеет механизм автоматического сцепления, работающий по центробежному принципу, благодаря которому на холостых оборотах цепь неподвижна и безопасна.

Современные бензопилы также имеют механизм тормоза, который сразу останавливает цепь при отскоке шины в сторону пильщика, обрыве цепи и других аварийных ситуациях. Именно поэтому, бензопила oleo mac настолько популярна сегодня.

Многие модели бензопилы, особенно изначально предназначенные для использования при валке леса, имеют возможность подключения выносного гидроустройства (так называемого «гидроклина»), которое представляет собой исполнительный гидромеханизм.

Нагнетание рабочей жидкости (масла) в гидромеханизм осуществляется бензопилой.

Широко распространены цепные пилы с электрическим мотором, причем например долбежник (ручной инструмент для выборки глухих узких и глубоких гнезд) бывает только с электроприводом. Вообще, обладая определенным навыком можно сделать из бензопилы множество полезных вещей.

Чтобы легче было снять и разобрать сцепление потребуется следующий инструмент:

Съемник (идет в комплекте с некоторыми пилами);
Ключ (также идет в комплекте);
Плоская отвертка;
Специальный стопор для поршня или что-нибудь подходящее для этих целей;
Детали на смену.

Когда нужно снимать сцепление

Разборку сцепления с целью снятия проводят в таких случаях:

когда лопнула пружина (цепь проворачивается, двигатель работает с перебоями);
слетела пружина;
откололся кусочек барабана (в этом случае будет слышен шум, цепь бензопилы также будет крутиться);
временной износ (настало время снимать и менять сцепление из-за выработки ресурса).

Современные бензопилы работают на двухтактных двигателях, которые соединены редуктором с цепью пилы. Цепь продвигается по шине, и согласно центробежному принципу работу на холостых оборотах должна оставаться в неподвижности, то есть, быть безопасной для того, кто держит бензопилу.

READ Какой Хороший Станок Для Заточки Цепей Бензопил

Если нагрузка, оказываемая на инструмент, превышает рекомендуемую, то сцепление

ослабит или полностью прекратит передачу крутящего момента на шину. Это приведет к остановке двигателя. При возникновении подобных ситуаций сцепление изнашивается, поэтому со временем нуждается в замене. В инструкции по эксплуатации к бензопиле у некоторых производителей есть информация о том, чтосцепление является расходной деталью, то есть, подлежит периодической замене.

Видео — как снять сцепление на бензопиле:

Устройство конструкции

Большинство марок этих инструментов – это классические устройства с простыми, одинаково работающими механизмами. Несложные конструкции позволяют легко выполнять любые виды работ даже в трудных условиях, а при появлении неисправностей быстро и самостоятельно проводить ремонт, замену деталей.

Устанавливаются также воздушные фильтры для подачи в двигатель очищенного воздуха. Надёжную, безотказную работу обеспечивают и такие узлы:

стартер для приведения в движение силовой установки;
пильная гарнитура;
механизм натяжения цепи;
аварийный тормоз для быстрого отключения инструмента в экстренных ситуациях;
системы зажигания и глушения выхлопа.

Устройство сцепления бензопилы

При каких проблемах нужно заменить сцепление

Сцепление снимается и разбирается в следующих случаях:

При лопнувшей пружине, когда мотор функционирует нестабильно;
Пружина спала;
Произошел скол барабана и слышен шум;
Естественный износ после продолжительной работы.

Двигатели, которыми комплектуются практически все современные модели бензопил, соединяются редуктором с пильной поверхностью. Цепь двигается, но если включен холостой ход, то остается неподвижной. При увеличении нагрузки намного больше допустимой, сцепление прекращает подавать крутящий момент на шину. Это спровоцирует остановку мотора. Если такие ситуации часто происходят, то сцепление изнашивается гораздо быстрее. Некоторые производители в своей инструкции к инструменту специально указывают, что сцепление является не основной деталью, требующей замены спустя время.

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
Отвертка для вывинчивания винтов, которыми крепится защитный кожух
Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

Первоначально необходимо выкрутить крепежные гайки кожуха и шины
Снять кожух с ручным тормозом, а также цепь и шину
После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно!Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

https://youtube.com/watch?v=N5NXwPMA5FM

Снятие и замена сцепления бензопилы

Порядок действий для снятия сцепления на бензопиле

Когда нужна замена муфты

Конструктивные особенности и схема работы сцепления

Как увеличить рабочий ресурс муфты?
