Как выбрать лазерный дальномер и принцип работы

Какие характеристики следует учитывать при выборе подходящего лазерного дальномера?

Лазерные измерительные устройства следует выбирать в зависимости от требуемого использования и обстоятельств. Для точного измерения всегда лучше, чтобы лазерный дальномер имел функцию непрерывного измерения с указанием МИНИМАЛЬНОГО значения, которое обеспечивает точное измерение перпендикулярно стене.

Вот несколько примеров того, как обстоятельства могут помочь вам в выборе лучшего лазерного измерительного инструмента в соответствии с вашими потребностями.

Если вам нужно проводить измерения в квартире, достаточно места для измерения до 30 м. Например, вы можете выбрать лазерный дальномер который имеет карманный размер и весит всего 36 г, или вы можете купить дальномер с двойным лазером, чтобы с комфортом проводить измерения на расстоянии до 50 м.

Если вам нужно проводить измерения в больших зданиях или даже на открытом воздухе, лучше выбрать лазерные дальномеры с пропускной способностью не менее 50-60 м, оснащенные лазерным лучом, который обеспечивает больший световой поток, с цифровым инклинометром, который полезен для оценки уклонов и направляет лазерный луч горизонтально или вертикально (или в желаемом направлении).

Для больших расстояний лучше выбрать модель с камерой и в видоискателем. Если есть камера, зеленый луч не нужен, потому что видоискатель показывает, куда вы направлен ваш лазер.

Почему в некоторых лазерных дальномерах используются зеленые лазерные лучи?

Зеленые лазерные лучи намного лучше видны даже в ярком окружении. Конечно, эти устройства не заменяют модели с красным лучом и камерой, однако они улучшают видимость невооруженным глазом измеряемой точки на больших расстояниях.

Как пользоваться лазерной рулеткой

Работать с таким совершенным прибором, как лазерная розетка, вовсе не сложно:

выбираем ровную плоскость и устанавливаем прибор;
приводим в действие измерительную функцию ;
рулетка сама способна настроить луч и направит к объекту, расстояние до которого нужно измерить;
данные замера сразу появятся на мониторе.

Это будет полезным

Лазерная рулетка — прибор не безопасный: нужно избегать попадания лазерного луча на человека. Последствием может стать ожог сетчатки глаза;
лазерный луч не видно при ярком солнечном освещении, поэтому трудно определить его направление;
замер будет неточным, если держать дальномер в руках;
при замерах больших расстояний, нужна специальная пластинка (отражатель). Так лучше видно точку от посылаемого луча.

Примеры моделей разных производителей

Для домашнего применения не стоит покупать излишне продвинутые измерительные лазерные рулетки. Как выбрать достойный инструмент, не потратив лишних средств, можно рассмотреть на примере наиболее популярных моделей:

Bosch DLE имеет несколько модификаций с похожими характеристиками. Расстояние до объекта — максимум 40 метров. Погрешность 1,5 миллиметра и диапазон температур от -10 до + 50 градусов. У них нет дополнительных функций и для домашнего применения будут неплохи. Отсутствие подсветки ограничивает возможности прибора светлыми помещениями.
Leica DISTO D2 работает на расстоянии до 100 метров и имеет дополнительные функции. Может передавать данные по Bluetooth, обладает небольшими размерами и питается от двух батареек. Точность измерения — 1,5 миллиметра. Всё это помещено в ударопрочный и пылезащищённый корпус. Недостатком является цена и работа исключительно с IOS.
MAKITA LD 060P довольно популярна среди покупателей. Имеет неплохой функционал и доступную цену. К достоинствам можно отнести большой экран и крупные символы на нём. Технические характеристики ничем особым не выделяются, но в последнее время попадаются бракованные изделия.
Agatec Agatape подходит даже для работы на небольшой строительной площадке. Дальность до 60 метров, из дополнительных функций отмечается наличие секундомера.

Как выбрать лазерный дальномер: на что обратить внимание

По большому счету, критериев выбора лазерной рулетки не так уж и много – как говорится, их можно сосчитать на пальцах одной руки.

Необходимая дальнобойность. Переплачивать деньги и приобретать рулетку с максимальной дальностью инструментов смысла нет никакого. Если инструмент приобретается для бытового использования дома, то можно останавливать выбор на минимальной дальности. Также измерения на большие расстояния не производятся и в процессе выполнения квартирного ремонта – здесь, конечно, можно взять небольшой запас в пределах десяти-двадцати метров максимум.
Точность измерений. Она зависит от двух факторов – от заводских установок и качества самой рулетки. К примеру, китайская продукция данного типа стоимостью до 20$ не то что точно измерять не умеет, а противоречит сама себе – одно и то же расстояние при каждом измерении показывает разным. Здесь следует быть очень осторожным при выборе.
Функционал. Выбор здесь большой, и человеку придется определиться с самыми важными вещами – как и говорилось выше, наличие определенной функции в инструменте влечет за собой повышение его стоимости. Для бытовых нужд и в процессе ремонта квартир и домов вполне нормально обходиться базовыми комплектациями (это измерение и вычисление площади, периметра и объема).

Это что касается основных моментов выбора, кроме которых существуют и другие, так сказать, не менее важные

К примеру, если планируете часто пользоваться измерителем, то не лишним будет обратить свое внимание на эргономичный дизайн дальномера – как минимум он должен быть удобным в эксплуатации. Если измерения производятся на строительных объектах, то наличие мягкого резинового буфера лишним не окажется – защищенная от ударов при падении рулетка прослужит намного дольше

Естественно, производитель, от которого в полной мере зависит качество продукции – лучше отдать предпочтение дальномеру от известного производителя. Особенно если вы приобретаете его для ежедневного использования.

И в заключение темы о том, как выбирается лазерная рулетка, скажу несколько слов по поводу дополнительной комплектации – в некоторых ситуациях без нее не обойтись. Речь идет как минимум о штативе с возможностью установки площадки в уровень горизонта – на больших расстояниях отклонение от мишени даже на десяток сантиметров влечет за собой большую погрешность. Также на точность измерений оказывает влияние и дрожание руки. В общем, до 60 метров вполне реально обойтись без штатива, а вот при измерениях на большие расстояния он нужен обязательно.

Автор статьи Александр Куликов

Критерии выбора лазерного дальномера

Главное, чтобы прибор мог справиться с поставленной задачей

Чтобы не ошибиться, рекомендуется обратить внимание на несколько важных факторов

Место проведения измерений

При ярком солнечном свете лазерный луч можно визуально распознать на расстоянии до 10 м. Для замеров на более дальних дистанциях в дальномер должен быть встроен оптический или цифровой визир. При работе на больших открытых площадках следует выбирать устройства с повышенной дальностью и точностью. В помещениях можно использовать любую модель.

Точность и диапазон

Стандартные дальномеры обеспечивает точность 1-3 мм на расстоянии от 50 см до 100 м. Более мощные приборы встречаются достаточно редко, при их выборе лучше проконсультироваться со специалистом.

В процессе выбора покупатели изучают различные модели, сравнивают их стоимость, характеристики и дополнительные опции.

Условия

Уровень защиты большинства современных дальномеров — IP54. Первая цифра обозначает степень пыленепроницаемости. Показатель 5 говорит о том, что попадание пыли внутрь корпуса в малых количествах не исключается, однако работе прибора это не помешает.

Вторая цифра – защита от влаги. Дальномер с уровнем 4 вряд ли выдержит полное погружение в воду, однако вполне может работать под дождём и брызгами.

В большинстве случаев таких параметров бывает достаточно для бесперебойной работы устройства. Однако если на площадке в большом количестве присутствует мелкая пыль или на прибор может попасть вода, рекомендуется выбрать модель с усиленной защитой либо купить специальный чехол.

Стоимость

Каким лазерным дальномером пользуетесь Вы?

ФазовымИмпульсным

Дополнительные опции существенно увеличивают стоимость устройства. Цена наиболее функциональных моделей составляет несколько десятков тысяч руб. При этом многие дополнения не используются покупателем в работе. При отсутствии особых требований к дальномеру лучше приобрести устройство стоимостью 2-8 тыс. руб. С простым измерением расстояний оно справится ничуть не хуже, чем прибор за 50 тыс. руб.

Покупка дорогостоящих моделей целесообразна в следующих случаях:

Дальномер является основным рабочим инструментом.
Требуются нестандартные функции, отсутствующие в более дешёвых устройствах.

Сложные условия эксплуатации.
Крайне важна точность измерений.

Если дальномер используется лишь время от времени и только для измерения расстояний между объектами в обычных условиях, то нет смысла переплачивать за неиспользуемые функции.

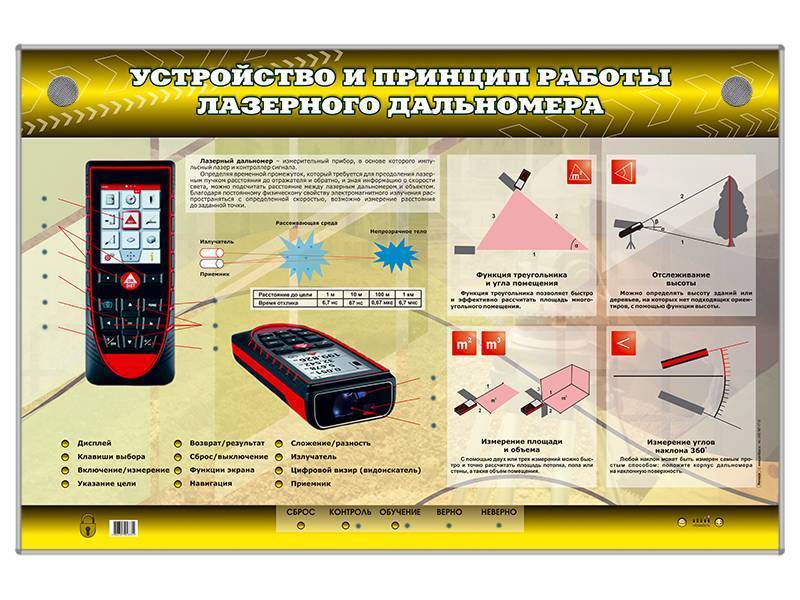

Лазерная рулетка: устройство и принцип работы

Принцип работы лазерного дальномера (рулетки) довольно простой и основан он на способности твердых тел отражать сигналы различного типа – практически так же работает и масса других подобных приборов. Например, эхолот или металлоискатель – разница между ними заключается только в типе используемого излучения. В случае с дальномером используется сконцентрированный световой поток, именуемый лазерным лучом. Специальный излучатель рулетки выпускает луч, который отражается от твердого тела и возвращается назад – отражение улавливает приемник и на основе задержки во времени между выпущенным и принятым сигналом рассчитывается расстояние. Погрешность при этом, в зависимости от расстояния до цели, может составлять максимум 1мм.

Как устроена такая рулетка? Стандартно она представляет собой набор следующих компонентов.

Корпус. В большинстве случаев пластиковый, с противоскользящими и противоударными вставками. Как правило, защищает само устройство от проникновения пыли и влаги.
Лазерный излучатель – в серьезных профессиональных инструментах дополняется оптикой с защитой от запотевания.
Приемник (он же оптический фильтр). Служит для приема отраженного сигнала. Также оборудуется защищающей от запотевания оптикой.
Преобразователь сигнала. Конвертирует световой сигнал в цифровой сигнал.
Дисплей для вывода данных измерения. Как правило, черно-белый, жидкокристаллический.
Блок управления – рабочая плата, запрограммированная в особый режим работы. Именно она отвечает за все расчеты и вообще полностью за адекватную работу лазерного дальномера.

Кроме всего прочего, строительный лазерный дальномер укомплектовывается и различными вспомогательными приспособлениями – например, профессиональные модели измерителя комплектуются оптическим прицелом, без которого не обойтись в процессе измерений на большие расстояния. К слову говоря, профессиональные модели лазерной рулетки могут работать на расстоянии до 250м – зрительно (без оптики) правильно определить наводку луча человек физически не в состоянии. Также зачастую применяется штатив, различные пузырьковые уровни и многое другое. В общем, по итогу профессиональное оборудование данного типа может представлять собой полноценный измерительный комплекс.

Конструкция дальномера

В основе работы лазерной рулетки лежат инфракрасные волны. Волна, направленная к какому-то предмету или препятствию, позволяет получить мгновенный результат

Конструкция следующая:

В пластиковом корпусе рулетки находятся: кнопка «on/off» — включить/выключить;
монитор;
излучатель;
отражатель;
процессор (микроскопический);
штатив
очки (линзы с эффектом противозапотевания)
программное обеспечение;
ватерпас.

Чтобы дальномер заработал, нужны аккумуляторные батарейки 1,5 В, тип АА. Этот экономичный источник питания обеспечивает непрерывную работу на достаточно длительный период.

Попробуем изготовить лазерный дальномер своими руками

Изготовление лазерных дальномеров – не только удел производителя. С помощью нехитрого алгоритма, можно понять, как работает этот прибор, и изготовить его самостоятельно.

Необходимо закрепить деревянную доску с ровной поверхностью на другой доске. Такая конструкция послужит основанием будущему дальномеру;
От края доски отмерить расстояние от 50 до 100 см;
Необходимо изготовить два визира – на торец деревянной рейки нужно прикрепить мушку из двух металлических пластин;
Рейки с визирами нужно зафиксировать по краям участка, который был отмерен на доске. Одна из реек жестко закрепляем, а вторая должна иметь возможность вращаться вокруг своего центра;
На последнем этапе направляем неподвижный визир на цель, до которой нужно измерить расстояние. Вторым, подвижным визиром, направляем лазер в ту же точку. Находим угол между осью луча подвижного визира и по теореме тангенса определяем искомое расстояние, так как длина вымеренного отрезка нам известна;
Поверку самодельного дальномера можно произвести, измерив, расстояние до объекта с помощью рулетки и сравнив его с полученным по формуле.

Лазерная рулетка и ее назначение

Лазерная линейка — это третье название оптического электронного прибора для измерения расстояний между двумя точками. Главным его назначением является замер длины от одного объекта к другому. Этот инструмент предназначен для облегчения труда при проведении измерительных работ. Главное удобство дальномера в том, что он исключается необходимость применения механических рулеток, линеек и прочих устройств, измерения которыми требуют помощи напарника.

Лазерные рулетки меряют длину дистанционно, то есть мастеру достаточно направить их на поверхность, расстояние до которой надо узнать, и считать показания на дисплее устройства. Если в квартире измерить длину не трудно обычной рулеткой, то на больших расстояниях прибору нет равных.

Это интересно! Конструктивно устройство похоже на лазерный нивелир, однако эти устройства имеют разное назначение, и не могут заменять друг друга. К тому же, стоимость лазерного дальномера ниже, чем цена электронных уровней.

Дальномером инструмент называют, так как он позволяет измерять протяженность на большие расстояния, облегчая тем самым физический труд человека. Это удобно, когда надо узнать длину пролета между колодцами телефонной канализации, определить протяженность труб и теплоцентралей, а также выявить промежуток между стенками. Измеритель длины можно применять не только для того, чтобы узнать расстояние между двумя точками, но еще и для реализации следующих задач:

Вычисление площади помещения. Дальномер автоматически осуществляет расчет, для чего надо указать соответствующие данные — длину, ширину и высоту
Выявление объема помещения или соответствующих объектов, например, бочки, баки и прочие виды тары
Произвести вычисления по теореме Пифагора

https://youtube.com/watch?v=nx2vYIl8bK8%3F

По конструкции лазерный дальномер — это устройство, основу которого представляет светодиодный излучатель. Это красная или зеленая точка, которая проецируется на измеряемую поверхность. Расстояние измеряется по длине луча. Показания отображаются в понятном для человека виде на ЖК-дисплее. На пульте управления имеются кнопки управления, позволяющие осуществлять переключения режимов.

На панели управления можно выбрать единицы измерений — сантиметры, миллиметры, дециметры и метры. Дополнительно устройства могут оснащаться вспомогательными элементами — визиры, видеокамеры и т.п. Конструктивно устройство имеет вид мобильного телефона, но есть модели и больших размеров. Миниатюрный лазерный дальномер стоит недорого, поэтому каждый может себе позволить себе такое приобретение при проведении ремонтных и строительных работ.

Принцип работы лазерной рулетки

Импульсный способ дальнометрирования

Рулетка лазерная принцип работы, которой построен на основе импульсного лазера и детектора излучения, называется импульсным дальномером. Это самый простой вид. Действует следующим образом:

Запускается счетчик времени;
измеряется время, за которое лазерный луч проходит до отражателя и назад. При возвращении луча счетчик отключается;
время, которое отразилось на дисплее, делится на скорость света;
определяется расстояние до объекта.

По такому же принципу работает эхолот.

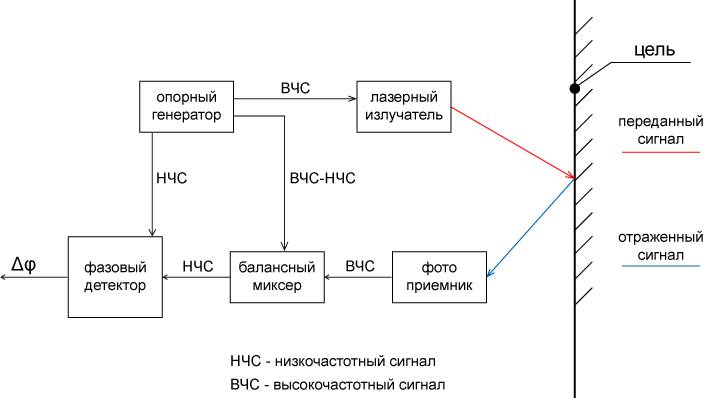

Фазовый дальномер

Принцип действия фазового дальномера построен на синусоидальном законе. Фазы сигнала отправленного и отраженного сравниваются. Их разность и есть измеряемое расстояние. Эти лазерные дальномеры рулетки очень точные.

Режимы

стандартный — используется для обычных замеров;
сканирования — используется, если нужно получить результат по нескольким точкам;
дождя — используется, если замеры производятся в неблагоприятных погодных условиях;
зеркальный — если объект обладает отражающим свойством.

Дальномер, как еще называют лазерную рулетку, измеряет любые расстояния почти идеально. Подвластны этому инструменту измерения горизонтальные и вертикальные, открытые и закрытые пространства. Чем, как не этим прибором можно замерять глубину колодца, шахты, длину тоннеля.

Советы по выбору подходящего дальномера среди различных доступных моделей

В настоящее время существует множество моделей лазерных дальномеров которые наилучшим образом соответствует конкретным потребностям пользователя. В ассортимент производителей включен очень широкий спектр лазерных измерительных устройств, которые пытаются удовлетворить потребности и запросы различных клиентов.

Дальномеры с двойным лазером, оснащенные передним лазером и задним лазером, которые одновременно измеряют в двух противоположных и параллельные направления. На экране мгновенно отображается общая измеренная длина. Сумма двух лазерных измерений, а также отдельные значения, измеренные в двух направлениях (спереди и сзади).

Уникальный в своем роде, этот двойной лазер имеет большое преимущество, так как он может измерять по вертикали, то есть высоту потолка комнаты, оставаясь при этом комфортно стоя, не наклоняясь к земле. Для горизонтальных измерений можно измерить сторону комнаты, не касаясь одного из ее концов.

Поскольку невозможно одновременно наблюдать и проверять точки двух противоположных лазеров, инструмент имеет встроенный инклинометр, который помогает пользователю удерживать инструмент в горизонтальном или вертикальном положении во время операций измерения. Поскольку два лазера расположены рядом, эти инструменты очень компактны и даже меньше, чем традиционный лазерный дальномер.

Мини дальномеры, размером с зажигалку. Такие дальномеры оснащенный функцией непрерывного измерения, этот прибор имеет преимущество в том, что он выделяет максимальные и минимальные измерения, полученные путем колебания лазерного луча вокруг желаемой целевой точки.

Индикация минимального измерения имеет важное значение, когда вам нужно точно определить расстояние от стены, потому что он выделяет и выделяет измерение, выполненное перпендикулярно. Стандартные модели дальномеров которые немного меньше, чем мобильный телефон, имеют нескользящий корпус и более интенсивный лазерный луч

Этот инструмент указывает обнаруженную меру на экране с высокой видимостью, он очень прост в использовании, так как вы можете использовать его, нажав всего одну кнопку

Стандартные модели дальномеров которые немного меньше, чем мобильный телефон, имеют нескользящий корпус и более интенсивный лазерный луч. Этот инструмент указывает обнаруженную меру на экране с высокой видимостью, он очень прост в использовании, так как вы можете использовать его, нажав всего одну кнопку.

Новые лазерные дальномеры отличаются растущим числом доступных функций, которые могут быть очень полезны для профессиональных операторов (например, цифровой инклинометр, различные типы косвенных измерений).

Лучшие модели лазерных дальномеров оснащаются целевой камерой, видоискателем и инклинометром, которые могут имеет 4-кратный ЗУМ, двойной инклинометр (2 направления) и до 16 ГБ внутренней памяти для хранения результатов измерений и фотографий измеренных точек.

Они могут делать видео и голосовые записи. Новейшие модели дальномеров имеют самые передовые функции косвенного измерения, которые делают возможными даже измерения, которые на первый взгляд казались невозможными. Это позволяет профессионалам хранить все видео и голосовые записи в устройстве.

Функционал и принцип действия лазерного дальномера

В общих чертах, лазерная рулетка представляет собой некий оригинальный симбиоз калькулятора и строительной рулетки, имеющий неоспоримые преимущества перед обычным инструментом:

возможность линейных измерений (длина, ширина, высота) с автоматическим расчетом периметра и площади поверхностей, объема помещения или емкости, измерения под углом или по внутренним алгоритмам прибора;
хранение показаний в оперативной памяти устройства и возможность производить над ними несложные математические операции;
возможность использования рулетки при замерах отдаленных объектов или значительных по масштабам величин, не требуя при этом дополнительных рук напарника;
возможность проведения измерений как в помещениях закрытого типа, так и на открытых территориях при различных метеорологических условиях.

По принципу действия лазерные дальномеры подразделяются на:

импульсивные, работающие на основе учета времени, зафиксированного датчиком при прохождении инфракрасным лучом расстояния туда и обратно, и скорости самого луча.
фазовые, в основе работы которых лежит синусоидальный закон, рассчитывающий разность фаз отправленного и отраженного лучей.

Устройство настолько просто в эксплуатации, что работу с ним без труда освоит мастер любого уровня. При нажатии кнопки генерируется луч, скорость и время прохождения которого замеряется датчиком и пересчитывается в расстояние замера.

Функционал и принцип действия лазерного дальномера

возможность линейных измерений (длина, ширина, высота) с автоматическим расчетом периметра и площади поверхностей, объема помещения или емкости, измерения под углом или по внутренним алгоритмам прибора;
хранение показаний в оперативной памяти устройства и возможность производить над ними несложные математические операции;
возможность использования рулетки при замерах отдаленных объектов или значительных по масштабам величин, не требуя при этом дополнительных рук напарника;
возможность проведения измерений как в помещениях закрытого типа, так и на открытых территориях при различных метеорологических условиях.

По принципу действия лазерные дальномеры подразделяются на:

импульсивные, работающие на основе учета времени, зафиксированного датчиком при прохождении инфракрасным лучом расстояния туда и обратно, и скорости самого луча.
фазовые, в основе работы которых лежит синусоидальный закон, рассчитывающий разность фаз отправленного и отраженного лучей.

Общая информация об измерительном приборе ↑

Узнав о всех преимуществах, не спешите бежать в магазин за покупкой первого, попавшегося на глаза. Первым делом нужно выяснить, для чего нужен дальномер, где его применяют и каковы его разновидности по типу действия.

Лазерная рулетка в действии

Область применения и основные преимущества ↑

Для начала стоит свериться с толковым словарем и уточнить, что же собой представляет это устройство. Дальномер – измерительный прибор, который применяют для определения расстояния до выбранной цели, то есть, насколько далеко находится объект.

Область применения достаточно широка. Дальномер используют:

в геодезических работах;
разметке на стройплощадке;
военном деле;
мореходстве;
фотографии;
астрономии;
и других областях.

В строительстве чаще всего применяют простой в работе дальномер – лазерный. Этот прибор постепенно переходит из разряда сугубо профессиональных в обязательный набор инструментов строителя. Несмотря на довольно высокий ценник, преимущества этого устройства полностью его оправдывают:

точность показаний;
скорость измерения;
удобство работы.

Быстрые замеры на расстоянии

Классификация по типу работы ↑

По типу работы разделяют две категории дальномеров: активного и пассивного типов. Активный оснащен излучателем и приемником звуковых или световых волн (в зависимости от модели). Устройство подает сигнал, он отражается от объекта и возвращается обратно. Учитывая время, которое было затрачено на путь сигнала туда и обратно, а также его характеристики, прибор вычисляет расстояние до цели.

К приборам измерения расстояния активного типа относят:

звуковые;
световые;
лазерные дальномеры.

Пассивный тип определения дальности присущ:

оптическому;
нитяному дальномеру.

Применение в ремонтных работах

Здесь все построено на геометрии. Прибор производит вычисление высоты им самим построенного равнобедренного треугольника и на основании этого значения выдает данные о расстоянии до объекта.

Как пользоваться лазерным дальномером

Чтобы произвести замер, нужно направить устройство на рабочий объект и нажать кнопку включения. На дисплее выведется значение расстояния до искомой точки. При работе с объектом, находящимся на значительном удалении необходимо следить за отсутствием преград на линии луча.

Вся техника безопасности при работе с лазерной рулеткой заключается в необходимости избегать попадания луча на сетчатку глаза. В остальном прибор безвреден.

Источник питания всех моделей – батарейки. В среднем одна батарейка способна выдержать до 5000 измерений.

Прибор технически сложный и со временем допустимо появление неисправностей. Поэтому перед покупкой необходимо уточнить о возможности гарантийного обслуживания.

Если не определились с выбором дальномера то смотрите видеообзор различных моделей лазерных уровней от компании ADA COSMO
