Слесарное зубило: основные части, устройство, назначение

Как сделать зубило своими руками?

В отдельную группу относят изделия, которые изготавливаются своими руками. Сегодня сделать зубило своими руками можно при использовании пружины в качестве основы, которая изначально изготавливается из закаленного справа. Для работы потребуется следующее:

1. Кузнечный горн.
2. Кувалда.
3. Вермикулит.
4. Наковальня.
5. Шлифовальное оборудование.
6. Напильники и специальные щипцы.
7. Масло.

Не стоит забывать о том, что при работе следует обеспечить высокую степень защиты. Поэтому требуются очки, перчатки, а также специальная одежда. Также проводится и заточка зубила слесарного в домашних условиях.

Инструкция по проведению рассматриваемой работы выглядит следующим образом:

1. Один виток отрезается, разогревается и выпрямляется. Выбирается такой объем материала, которого будет достаточно для получения конечного изделия.
2. Рабочей части придается требуемая форма. Стоит учитывать, что форма режущей кромки получается уже после изготовления заготовки.
3. Полученная заготовка обрабатывается напильниками. Стоит проводить обработку напильником также с учетом того, какую нужно получить форму.
4. Часто можно встретить рекомендации, связанные с темой закаливаем в домашних условиях. Рассматриваемый сплав нагревается до температуры 760 градусов Цельсия, после чего проводится охлаждение в подготовленном масле. Рекомендуется использовать масло по причине того, что оно снижает вероятность появления окалины и других дефектов.
5. Следующий шаг заключается в нагреве до температуры 200 градусов Цельсия, после чего заготовка остывает в естественных условиях. Это требуется для снижения внутренних напряжений. Если не провести отпуск, то во время удара может появится трещина. Начинать дальнейшую обработку до полного высыхания изделия не рекомендуется.
6. Далее поверхность шлифуется, придается требуемый угол заточки зубила слесарного. Шлифовке следует уделять довольно большое количество внимания. Это связано с тем, что после отпуска остаются дефекты, которые делают дальнейшую работу менее комфортной.

При этом угол заострения зубила обеспечивается за счет применения шлифовального оборудования, к примеру, напильников. Процедура заточки проводится периодически, поэтому требуется специальное оборудование.

https://youtube.com/watch?v=W_pPGmX-VEE

В заключение отметим, что на момент выбора подходящего слесарного зубила проводится тщательный визуальный осмотр. На данном этапе определяется факт отсутствия серьезных дефектов. Из-за довольно широкого ассортимента выбрать качественное изделие достаточно сложно, в продаже встречается просто огромное количество дешевых подделок, которые не прослужат в течение длительного периода.

• Как раскольников помог соне кратко



• Цифровизация в начальной школе психолого педагогические проблемы



• Что такое усталость кратко



• Для чего люди создают музеи кратко для детей



• Школа 1440 педагогический состав

Какой верстак выбрать?

Верстак выбирается в первую очередь на основе площади свободного пространства в мастерской.

Если помещение позволяет, то для профессиональной деятельности лучше брать полноценный столярный вариант с двумя тумбами, множеством полок и перфорированным экраном.

Это даст возможность прямо на рабочем месте разместить большую часть имеющегося инструмента.

Встроенные розетки обеспечат питание электроинструменту без необходимости использовать удлинители.

Такой же верстак можно купить и в гараж, если позволяет свободное пространство.

Если же нет, можно использовать узкие варианты, в том числе и угловые, установленные вдоль стены.

Малая ширина рабочей поверхности будет компенсирована большей длиной.

Выбор верстака для дома, если у мастера нет отдельной мастерской, основывается на минимизации размеров столешницы.

Одновременно необходимо место для хранения инструмента.

Тут придется переоборудовать в рабочее место часть комнаты, установив компактный верстак, скрещенный со стеллажом.

Для квартиры ситуация аналогичная, но тут можно использовать ограниченное пространство балкона, устанавливая на время работы раскладную многофункциональную модель.

Она, к тому же, позволит использовать и электроинструмент.

Кроме прочего, при выборе верстака имеет значение его высота.

В этом смысле, универсальным вариантом будут модели с телескопическими ножками.

Для человека среднего роста оптимальны показатели 700 – 900 мм.

Вообще подходящим считается тот верстак, стоя возле которого прямо, ладони будут полностью касаться рабочей поверхности, но без сгибания рук в локтях.

Оптимальные же размеры верстака также подбираются индивидуально каждым мастером, но считается, что длины в 1,6 — 2 метра достаточно почти для всех задач.

Неисправности

Среди наиболее распространенных поломок кузнечного зубила выделяют:

• излом;
• затупление;
• появление зазубрин;
• деформация, кривизна бойка;
• холодный наклеп на бойке, который чреват сколами и летящими осколками.

Излом бойка зубила

Неисправности возникают в случае неправильного выполнения рубки, при длительной эксплуатации инструмента, при наличии заводского брака. Периодически (не реже одного раза в квартал) необходимо осматривать зубило на наличие каких-либо повреждений бойка или рукоятки. Неисправные инструменты, имеющие дефекты, необходимы изымать из эксплуатации.

Зубило — это… Что такое Зубило?

Эта статья об инструменте; об автомобиле с таким прозвищем см.: LADA Samara. Зубила с непригодным затыльником Зуби́ло — ударно-режущий инструмент для обработки металла или камня. При сообщении зубилу ударного усилия со стороны бойковой части (затыльника) с помощью молотка, кувалды, бойка отбойного молотка, рубильного молотка, бетонолома или перфоратора режущая кромка зубила воздействует на обрабатываемый материал, разрезая его или раскалывая.

Устройство зубила и применение

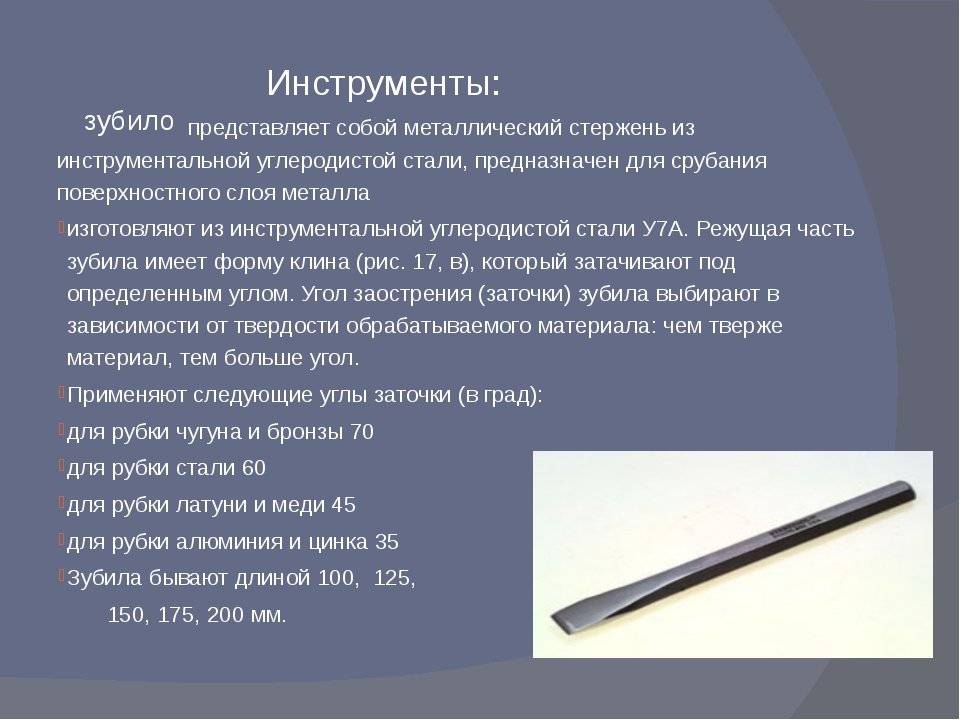

На рисунке показана режущая кромка с углом заострения α. Угол α выбирается из ряда 35°, 45°, 60°, 70° в зависимости от условий работы инструмента Зубило представляет собой, в большинстве случаев, продолговатый стержень, в сечении имеющий прямоугольную, круглую, овальную или многогранную форму. Зубило затачивается с одного конца (рабочая часть), а другой конец его тела (затыльник) предназначен для ударов молотком. Для обеспечения безопасной работы и защиты рук от случайных ударов молотка, на тело зубила может надеваться «грибок» — полая рукоятка с бортиком, выполненная из резины, дерева, пластмассы или металла. Рабочая часть зубила имеет двухстороннюю заточку с главным и вспомогательным углами резания; для повышения стойкости режущая кромка слегка затуплена. Хвостовик и рабочая часть зубила обязательно подвергается термоулучшению.
