Система выравнивания плитки. СВП или DLS?

Расход нивелирующих фиксаторов

Количество единиц системы нивелирования зависит от следующих факторов:

• квадратура основания;
• формат плитки (форма и размер);
• способ укладки керамики;
• компоновка фиксаторов;
• качество изделий.

Приблизительная потребность на 1 м кв. рассчитывается по формуле:

• C=K/S,
• где C – расход в штуках,
• K – количество точек касания фиксаторов к двум сторонам смежных плиток;
• S – площадь одного листа керамики в метрах квадратных.

Например, для облицовки 1 м кв. пола кафелем формата 0,8 х 0,8 м понадобится:

C=4/0, 64=6, 25≈7 штук. Умножением полученной величины на площадь пола в квадратных метрах получают общую потребность в DLS.

Система СВП: достоинства и недостатки

Вместо широко распространенных крестообразных маячков для облегчения укладки применяется более продвинутая система – СВП. Она позволяет устранить перепады прилегания материала к черновой поверхности, а также позволяет равномерно распределить клей, добиваясь лучшей адгезии.

Устанавливается по бокам плитки, так как система СВП надежно фиксирует материал облицовки на поверхности стяжки, исключает различные погрешности работы, сильные перепады, мелких неровности.

С помощью 3D крестиков легко регулировать расстояния между кромками, а также достигать идеальной состыковки.

СВП – более совершенная система по сравнению с простыми ограничителями, обладает неоспоримыми достоинствами:

1. Создает ровную поверхность;
2. Исключает явные погрешности в процессе монтажа, что повышает привлекательность отделки;
3. Достигается одинаковая, равномерная толщина шва;
4. Клеем заполняются все пустоты, что повышает адгезию, сроки эксплуатации поверхности;
5. Плитка не проседает после укладки;
6. Жесткая фиксация исключает риск деформации при высыхании;
7. При применении СВП плитка укладывается намного быстрее;
8. Отсутствует необходимость многократно проверять идеальность состыковки материала.

Среди недостатков системы СВП следует выделить следующие:

1. Ограничения по применению. Так как клинья жестко фиксируют плитку, то применять СВП не следует при пониженной температуре.
2. Стоимость намного выше крестообразных ограничителей;
3. Применяется в основном когда плитка больших размеров;
4. Крупные габариты, что затрудняет прочищать швы между плитками.

Что такое система выравнивания плитки (СВП)

СВП — это инновационное и простое решение, позволяющее уложить идеально ровную поверхность, устраняя неровности.

Выравнивание керамической плитки, как на стене, так и на полу, является большой проблемой, с которой сталкиваются строители во время работы. Создание ровной поверхности требует точности, а также правильных инструментов. Если для небольшого формата может быть достаточно простого спиртового уровня, то для крупноформатных типов требуются более сложные методы выравнивания.

Дополнительной трудностью может стать тот факт, что покрытие часто укладывается на неровную поверхность.

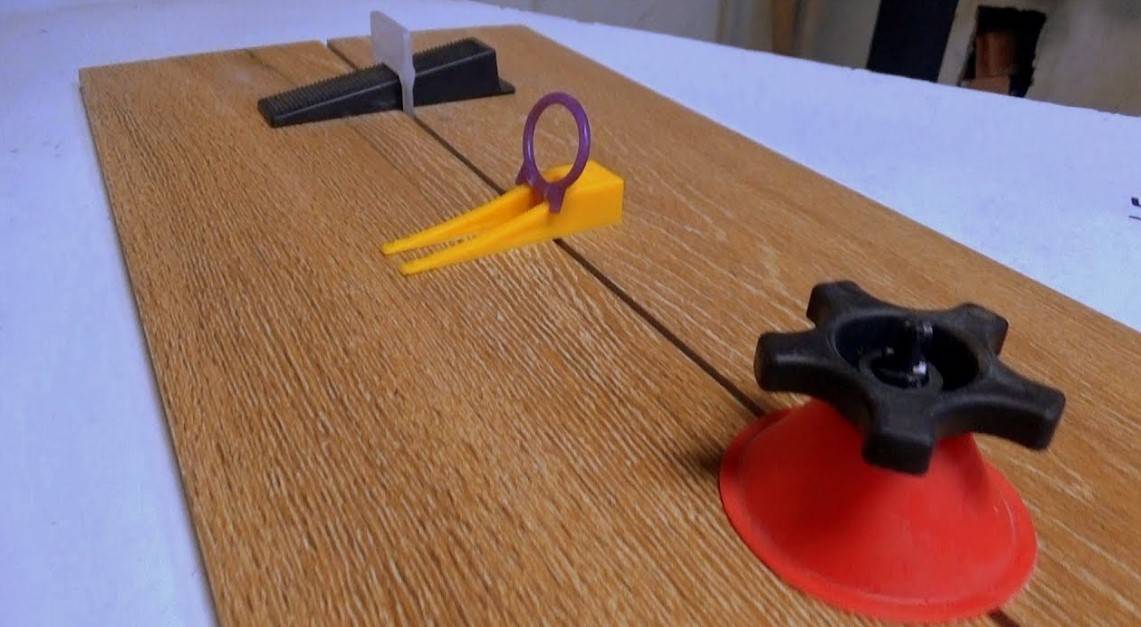

Существует несколько различных типов систем выравнивания, которые все нацелены на получение одного и того же конечного результата.

Традиционная клиновая система

Традиционная система клипс и клиньев состоит из двух частей… клипс и клина. Клипсы бывают разной ширины, в зависимости от затирочного шва, и устанавливаются под и между двумя соседними элементами. Затем клин вставляется в зажимы, оказывая давление на материал и помогая уменьшить отставание. Система клиньев становится еще проще благодаря клещам, которые ускоряют процесс вставки клиньев. Такая система выравнивания плитки, в виде клипс и клиньев, отлично работает благодаря материалу, из которого изготовлены отдельные элементы. Мягкий материал также достаточно твердый, чтобы выдержать вес напольного покрытия, не повредив его.

Основным критерием выбора, безусловно, является толщина кафеля, которая при использовании клипс должна составлять от 6 до 12 миллиметров.

Клинья можно использовать многократно, они универсальны для различных размеров клипс.

Система клипс

Система колпачков состоит из двух частей, как и система клиньев. У вас есть клипса и колпачок. Как и в клиновой системе, клипсы (с резьбой) бывают разной ширины в зависимости от затирочного шва и устанавливаются под и между двумя соседними плитками. Затем колпачок накручивается пальцами и затягивается, чтобы уменьшить отставание. Колпачки многоразовые и универсальны для различных размеров клипс.

Выбор правильной системы

Хотя между системами есть небольшие преимущества, все сводится к личным предпочтениям. Клиновая система немного дешевле и проще в использовании. Несмотря на то, что клипсовые системы могут быть немного дороже, они требуют меньше деталей для работы (потому что одна деталь, установленная в углу, может достать до всех 4 плиток).

Таким образом, несмотря на небольшие преимущества использования каждой системы, все сводится к личным предпочтениям. Попробуйте обе системы и посмотрите, какая из них лучше соответствует вашим потребностям.

СВП для укладки плитки разработаны для облегчения керамогранита и не являются заменой высококачественной работы. При укладке керамогранита необходимо соблюдать все промышленные стандарты (по укладке плитки и подготовке поверхности). Использование этих систем в сочетании с промышленными стандартами поможет обеспечить высокое качество и эстетическую привлекательность укладки.

Каждый мастер может выбрать подходящую для себя систему выравнивания.

Обычно и клипсы, и клинья покупаются в упаковках или ведрах. Поэтому целесообразно запастись большим количеством, чтобы внезапно не закончились эти важные компоненты.

Где купить СВП?

Оригинальные СВП Карофит (Karofit) от производителя вы можете заказать на сайте svptool.ru

СВП Карофит (Karofit TLS) — это полный аналог RLS Raimondi и DLS, как по форме/размеру, так и по качеству. Производство находится в Турции.

• Карофит имеет зажим (клипсу/основу) толщиной всего 1мм!
• так же недавно доработана и обновлена форма клиньев — теперь они имеют более острую форму, а благодаря направленным зубцам клинья зажимаются ещё плавнее и мягче
• клин выполнен из прочного сплава — он действительно многоразовый (в отличие от некоторых более дешёвых свп)
• на данный момент СВП Карофит среди своих аналогов имеет лучшую цену
• система Карофит представлена во многих странах Европы — Германия, Испания, Франция, Бельгия, Нидерланды, Австрия, Сербия, Чехия, Польша, Болгария, Турция, а теперь и Россия

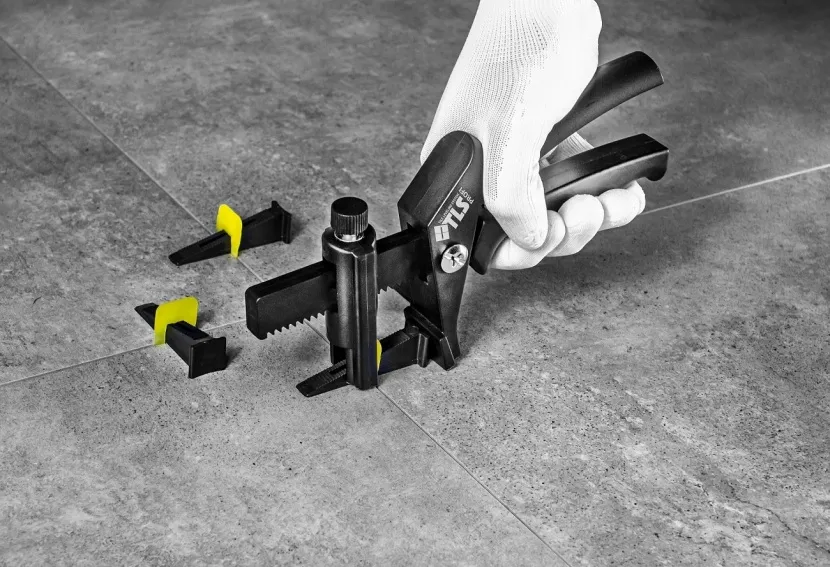

• среди собственных разработок компании — щипцы (инструмент для зажима), качество которых уже оценили производители свп во многих странах и стали комплектовать ими свои системы. Mustang LS (Испания), Pony LS (Испания), DLS (Россия), Lantelme (Германия), Tegelleveling (Нидерланды) и многие другие используют в своих свп щипцы Карофит

@instabur.pro рекомендует!

Купить СВП Карофит

Задачи

Знакомый многим крестик позволяет контролировать ширину межплиточных швов и их равномерность, оставляя без внимания стыки. А ведь то, насколько ровно относительно друг друга ложится кафель, напрямую влияет на состояние готовой керамической облицовки.

Даже незначительная ее кривизна может привести к таким негативным последствиям, как:

• образование скола из-за механического воздействия на края выступающей плитки;
• трудноудаляемое скопление грязи, грибка или плесени в углах кафеля;
• разрушение затирки швов;
• повышение травматизма.

Разноуровневые стыки могут образоваться вследствие неравномерного распределения клеевого раствора. Сопутствующей проблемой является неплотное прилегание отделочного материала к основе, в результате чего густой клей при застывании образует пустоты, над которыми трескается плитка. С помощью СВП этого легко можно избежать.

Система выравнивания плитки позволяет устранить все перечисленные риски. Она обеспечивает профессиональную помощь начинающему плиточнику и любителю, беря на себя контроль ширины швов и точного совпадения торцов кафеля. Благодаря этому время, затраченное на укладку облицовочного материала, снижается в разы.

Старые технологии, крестики, вполне себе сочетаются с новыми dls и свп системами выравнивания плитки. Своими руками вы должны только по определенной технологии её использовать. Мастера, которые сталкиваются с системой впервые очень быстро её овладевают, достаточно один раз поговорить со специалистом или посмотреть видео

DLS или СВП: какая из них лучше?

СВП-система на сегодняшний день используется не менее активно. Обе системы похожи в применении, тем не менее имеют некоторые различия.

Смотреть галерею

• В отличие от СВП, система укладки и выравнивания плитки DLS воздействует на 4 плитки одновременно, благодаря чему сокращается время выполнения работ.
• При использовании системы СВП температура воздуха не должна опускаться ниже 10 градусов тепла. В случае с DLS подобные ограничения отсутствуют.
• DLS дает возможность работать с любым материалом толщиной до 1,2 см, СВП годится только для керамики и керамогранита.

Отсюда следует вывод, что DLS является более современной и продвинутой системой, чем СВП. Разработчики сохранили в ней все преимущества своей предшественницы и в то же время исключили ее недочеты.

Как самому сделать СВП

Несмотря на то, что современные системы имеют небольшую стоимость, в любом случае это дополнительные расходы, тем более для той работы, которая производится разово. Поэтому систему можно изготовить самостоятельно. Для создания понадобится много прямоугольников из металла, а также немного проволоки из алюминия. Прямоугольники будут выполнять роль направляющих упоров, а вторые — фиксировать всё это.

Для изготовления понадобятся кусачки, при помощи которых проволока нарезается и сгибается в зажимы прямоугольной формы. Металлическая пластина вставляется перпендикулярно в зажим, и на неё можно укладывать плиточный модуль. В зажим из проволоки ставится клин.

Плюсы и минусы системы

Существует много типов систем выравнивания плитки, но все они работают одинаково, приводя плитку в плоскость путем зажима краев плитки вместе, независимо от того, является ли система клиновой или клипсовой, принцип работы одинаков.

Вот некоторые преимущества использования системы выравнивания плитки:

Снижение риска коробления. Как вспомогательный инструмент для укладки плитки, система выравнивания плиточного пола может играть роль выравнивания и нивелирования, значительно уменьшая проблему коробления плитки.
Плоскость. Улучшает плоскостность поверхности плиточного пола, делая толщину клеевого слоя равномерной.
Безопасный. Когда напольное покрытие неровное, оно представляет опасность споткнуться. Поэтому использование системы выравнивания при укладке необходимо для обеспечения безопасности.
Однородность. Шов получается равномерным, что обеспечивает одинаковый размер зазора между элементами.
Уменьшение зазора. Система выравнивания гарантирует, что плитка будет уложена без зазора, который обычно возникает, когда края смежных не выровнены, а некоторые кажутся слегка приподнятыми.
Экономия времени. На обратной стороне плитки выскребите линии шпателем с подходящими зубцами. По сравнению с традиционным методом толстой укладки, процесс является менее трудоемким, а также экономит пространство и материалы. Поэтому использование СВП для укладки напольной плитки позволяет сократить процесс подгонки основателя при строительстве, повысить эффективность строительства. Для большой площади укладки необходимо сэкономить более 1/3 времени.
Экономия денег. Поскольку при выполнении работ по укладке плитки с помощью системы выравнивания вы с меньшей вероятностью допустите дорогостоящие ошибки, это может уменьшить потери, что позволит вам сэкономить деньги.
Профессиональная отделка. Если вы используете систему выравнивания плитки, конечный результат будет более профессиональным, чем без нее.

Стоит отметить, что выравнивающие клипсы могут использовать разные люди, часто те, кто никогда раньше не имел дела с ремонтом, и особенно с укладкой плитки на пол. Это сложная задача, но с клиньями и выравнивающими зажимами она становится намного проще.

Недостатком систем выравнивания плитки является то, что их несколько сложнее применять в случае с маленькими плитками. Следует также помнить, что сама система является лишь набором инструментов для укладки — она не может заменить умелый глаз плиточника и самостоятельно не выравнивает уложенную плитку.

Общие ведомости о системе выравнивания плитки по методике DLS, её особенности

Назад

Существует не одна методика укладки керамики, которая применяется в жилых помещениях, общественных заведениях, офисах и загородных домах.

Облегчить процесс напольного покрытия может система укладки и выравнивания плитки DLS. Такой способ даёт возможность идеально выложить кафель в одной плоскости и устранить перепады по высоте на месте стыков.

Уже давно не секрет, что популярными системами для выравнивания кафеля на отечественном рынке считается СВП и DLS.

Технология выравнивания DLS

Характеристика укладки кафеля DLS системой

Методика укладки DLS имеет много преимуществ, которые значительно облегчают процесс монтажа напольного покрытия. Для того чтобы проще и ровнее выложить плиточную поверхность, нужно использовать данную систему для укладки пола.

Создают идеальные покрытия, не учитывая качества стяжки и толщину клеевых составов. Благодаря выравниванию плитки способом DLS можно не беспокоиться о том, что возникнут такие дефекты, как смещение материала во время процесса укладки и проседание при просыхании. Применяя такой метод, можно сэкономить примерно 200% времени, которое обычно тратится при других методиках.

Существует три способа укладки керамики, в которой применяется система DLS:

• Для фиксации одного кафеля пользуются методом укладки, который имеет название по типу «минус».
• Если предстоит ремонтная работа с монтажом двух плиток, то в таком случае целенаправленно воспользоваться способом по типу «буквы Т».
• С применением типа «плюс», можно сразу зафиксировать четыре элемента.

DLS технология выравнивания однотонной керамики

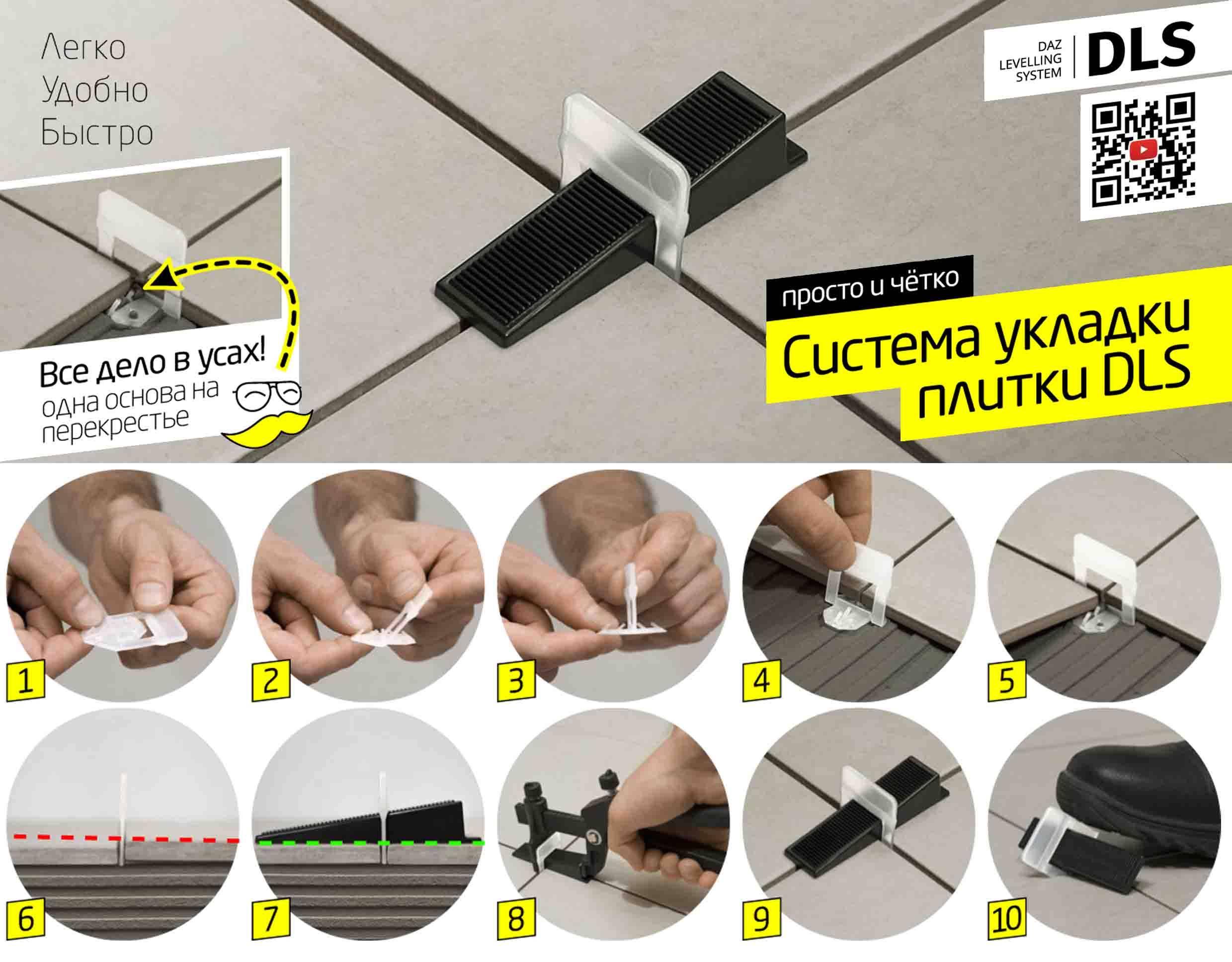

Процесс укладки кафеля ДЛС системой

Система кладки плиточной поверхности DLS методикой состоит из таких компонентов:

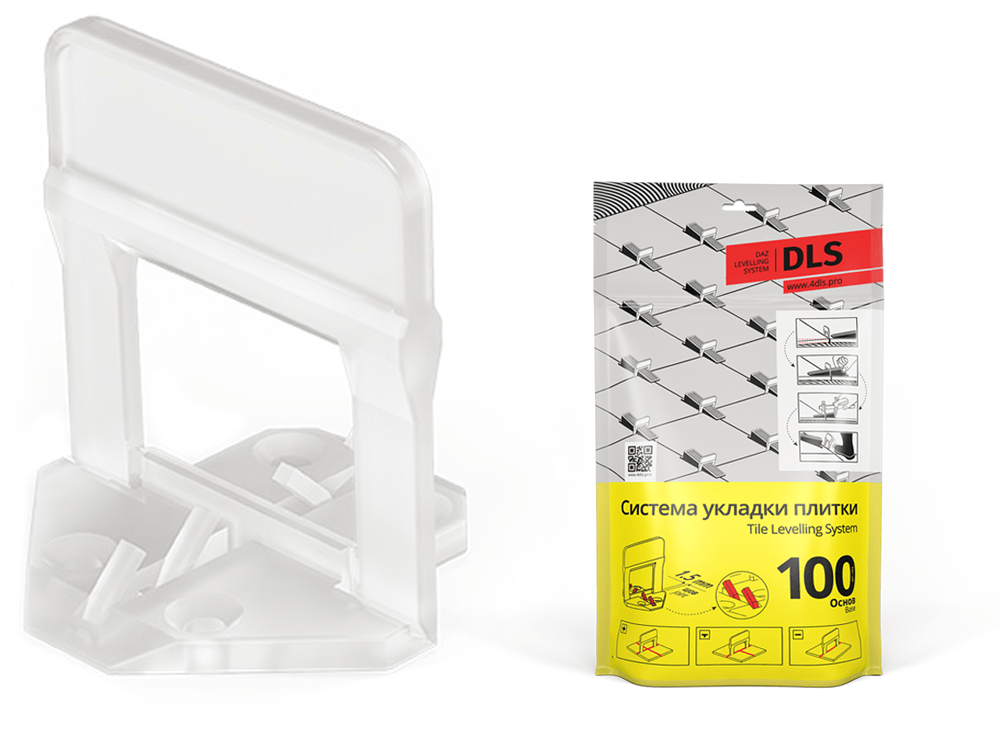

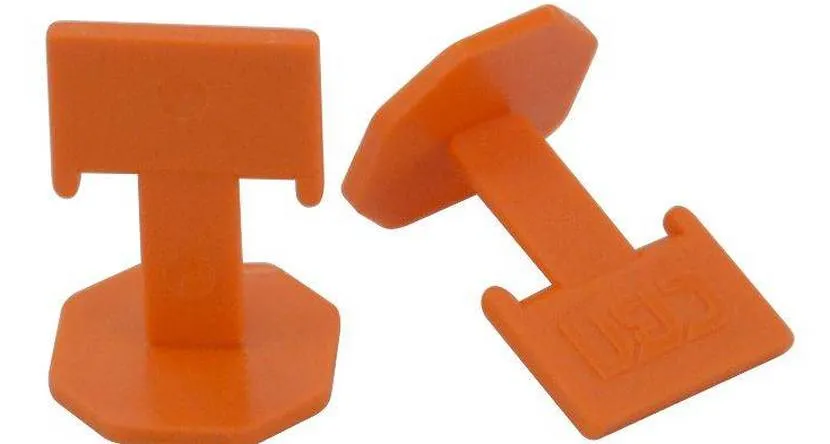

• Основной компонент являет собой вставки, которые состоят из пластика. Таких деталей понадобится не меньше 100 штук.
• В таком же количестве, что и предыдущая часть, будут необходимы клиновые элементы. Их устанавливают способом продевания внутрь вставок, которые выравниваются с помощью зажимов.

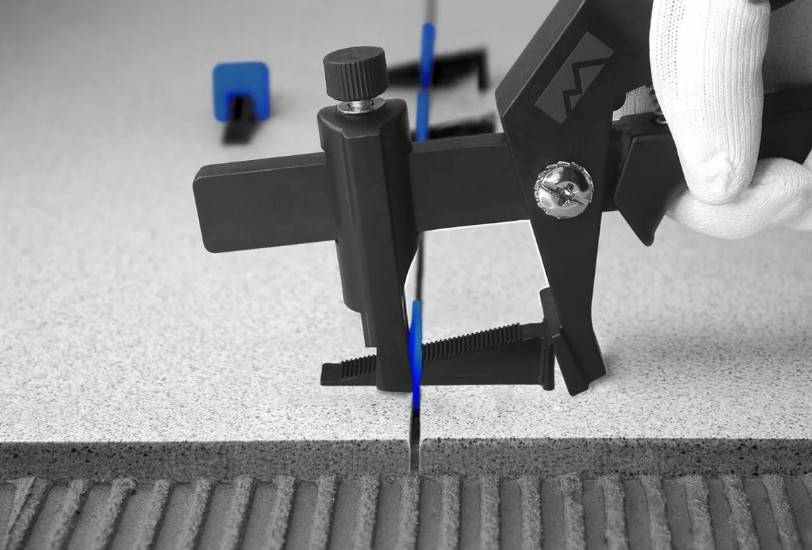

• Основным инструментом в работе с такой системой является зажим, которым пользуются на всех этапах установки.

Начинают укладку с нанесения основного клеящего материала, на который будет проводиться монтаж.

Способ нанесения клеящего материала

Следующим этапом считается, непосредственно, установка. Её закрепляют основными элементами, в которые устанавливается клинья. А зажим используется для выравнивания всей поверхности. Когда высохнет всё покрытие, выбиваются клинья, которые остались с помощью молоточка.

Способ выравнивания настенной плитки

Позитивные и негативные стороны выравнивания плитки данным способом

Выравнивание плитки занимает отдельное место в строительстве напольного покрытия. Главными преимуществами данного процесса считаются такие:

• Установку можно проводить со всеми видами плитки – как с напольной, так и настенной. Используя данную систему, первый ряд получается ровным, после чего можно создавать направление для последующих рядов настенной плиты.
• Проводя укладку в 4 раза быстрее обычного процесса можно значительно сэкономить время.
• Клинья и зажим можно использовать не только одноразово. Ведь они способны сохранять свои свойства и при повторном использовании.
• После монтажа плиточных изделий такой технологией остаётся минимальное количество мусора.
• При укладке плиты таким способом необязательно быть профессионалом. В таком случае можно провести установочный процесс собственноручно, без обращения к мастеру.
• Монтажные работы проводятся без образования швов. Так как возможность сбоя плитки невозможна во время применения технологии.

Негативными сторонами являются:

Значительным минусом применения такой технологии считаются дорогостоящие комплектующие детали, которые необходимы при укладке.

Следующим нюансом данной системы считается то, что регулировку кафеля следует проводить исключительно до того, как высохнет клеевая основа.

Способ выравнивания межплитных швов

Самодельные варианты

Систему выравнивания поверхности можно сделать своими руками. Самодельное устройство, в отличие от заводского механизма, будет более простым, однако это позволит вам снизить затраты.

Необходимые инструменты:

• алюминиевая проволока толщиной 1,7 мм, которая будет выполнять функцию зажима;
• маленькие куски оргалита (ДВП), устанавливаемые вместо клиньев;
• нарезанные пластинки монтажной ленты (для выполнения упора).

Алюминиевый провод сгибают так, чтобы образовался прямоугольник вытянутой формы. Затем монтируют пластину для упора. Нижние части проволоки, которые будут располагаться ниже плоскости плиточного материала, «надкусываются» с двух сторон. Данная процедура необходима для того, чтобы в дальнейшем было легче ее обломать.

Установив получившийся механизм между плитками, верхние концы проволоки закручивают в спиралевидную форму. Предварительно под проволоку необходимо вставить кусочки оргалита. Таким образом, происходит фиксация материалов. После стопроцентного высыхания клеевого раствора можно убрать зажимы. Выступающие части петли отрезаются кусачками.

Даже самодельное устройство, значительно уступающее заводским аналогам, позволяет значительно упростить и ускорить процесс монтажа плиточного покрытия.

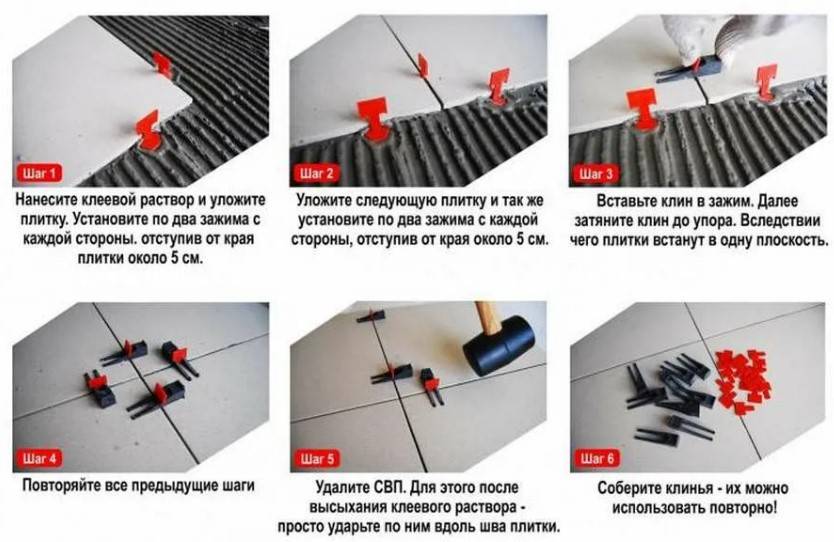

Инструкция по использованию

Система укладки плитки состоит из 2 элементов — клинья и зажимы. Клинья являются многоразовыми, а зажимы — одноразовыми, дополнительно с разной толщиной затирки: 1 мм, 1,5 мм, 2 мм и 3 мм. Чтобы сделать работу еще более эффективной, можно приобрести плоскогубцы, которые облегчат вдавливание клиньев.

Само применение системы клиньев и зажимов чрезвычайно простое и быстрое.

1. После приклеивания плитки установите клипсы, вставив их с каждой доступной стороны.
2. Повторите операцию с другими элементами.
3. Если две плитки прилегают друг к другу, вставьте клин под выступающую часть зажима.
4. Когда зажим полностью затянут, элементы выравниваются.
5. После высыхания клея удалите зажимы и клинья в направлении затирки.
6. Клинья можно использовать повторно.

Обзорная характеристика

Система выравнивания плитки – современная альтернатива крестикам и клиньям для укладки плитки. Принцип как использовать изделия отличается тем, что с помощью СВП не только корректируется толщина швов. Здесь облицовочные материалы дополнительно выравниваются относительно плоскости. Эта задача решается за счет особенностей устройства СВП:

• в нижней части одноразового элемента имеется площадка, которая упирается в изнаночную сторону кафеля, в последствии остается в толще клея;
• наружная часть распорки представлена фактурным штифтом (насечки, резьба) либо пластинкой с прорезями, они позволяют установить прижимную деталь для корректировки плоскости облицовочного покрытия;
• колпачок либо клинья с насечками надеваются/накручиваются на штифт и вставляются во «флажок» соответственно, удерживаются в заданном мастером положении.

Фиксатор и клиновидный зажимИсточник ozone.ru

Укладка плитки с СВП по мнению специалистов заметно упрощает и ускоряет монтажный процесс. С работой легко справится даже начинающий плиточник. Качество покрытия выходит хорошим, швы и плоскость ровными. Однако, есть и другая сторона. Практикующие мастера опираясь на опыт использования систем выравнивания плитки отмечают следующее:

Стоимость.

Одноразовые детали СВП можно приобретать отдельно. Многоразовые элементы с колпачковым фиксатором приходят в негодность уже через 5-7 установок. Даже приобретая только дополнительные распорки в конечном итоге обычные крестики с клиньями обходятся заметно дешевле.

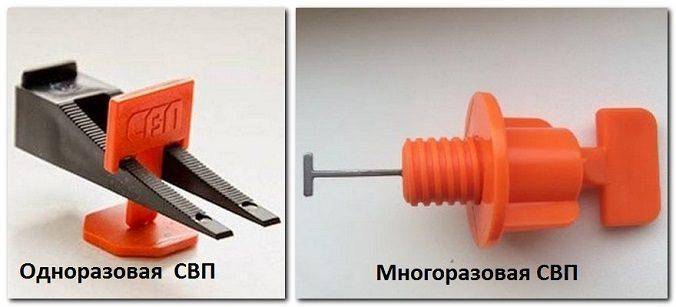

Одноразовые распорки.

В любой системе выравнивания кафельной плитки нижняя часть распорок остается в толще клея. Верхняя часть удаляется механическим путем. Минус состоит в том, что ножка этих деталей не по всей длине может отломиться, в конечном итоге мешает правильно затереть швы. Чтобы исправить ситуацию, приходится проверять каждый элемент и подрезать излишки с помощью острого ножа.

Одноразовые распоркиИсточник door-tem.ru

Этот недостаток условный и выделяется только начинающими плиточниками. Суть в том, что толщина клея здесь не корректируется посредством СВП. Если рабочая поверхность хорошо выровнена, то нижняя площадка распорки позволяет предотвратить полное выдавливание раствора из-под кафеля. Но 1-1,5 мм – не всегда достаточный слой клея для удержания облицовки из-за массы отделочного материала либо условий эксплуатации.

Полы с подогревом.

Одноразовые распорки изготавливаются из долговечного пластика

Однако, выбирая СВП необходимо обращать внимание на тепловое расширение полимеров. Чем больше коэффициент, тем выше вероятность разрушения клея и затирки рядом со вставками

Это впоследствии приведет к протечкам, грибковым образованиям, отслоению облицовки. Как итог, приспособления для выравнивания плитки при укладке на систему «теплый пол» не всегда стоит использовать.

Укладка напольной плитки с СВПИсточник ozone.ru

Сравнение отечественных и зарубежных систем

В магазинах системы выравнивания плитки встречаются выпущенные как в России, так и импортные. Особой разницы между этими приспособлениями для укладки кафеля нет. Все они работают по общему принципу – под облицовку снизу заводится небольшая подставка с выводом в шов захвата, к которому сверху прикручивается либо приставляется фиксатор.

В результате такого скрепления расположенные рядом плитки сверху и снизу стягиваются на одном уровне, формируя ровную единую поверхность без перекосов. Между собой системы от разных производителей различаются лишь в конструкции верхнего фиксатора. Он либо забивается клином с применением молотка, либо притягивается с помощью резьбы вручную или ключом.

Импортные устройства для выравнивания плитки стоят значительно дороже и зачастую требуют специальных кусачек. Отечественные аналоги более дешевы и просты конструктивно. При этом по качеству пластика первые обычно выигрывают у вторых. Однако для самостоятельно использования чаще всего СВП берется под разовую работу. И вряд ли здесь стоит платить лишнее, на один раз сделанного в России варианта хватит с избытком.

Импортные и отечественные СВП

Какая система укладки плитки лучше: DLS или СВП?

СВП — не менее популярная система укладки напольной плитки. Несмотря на схожесть процесса, обе эти системы имеют ряд серьезных отличий, который мы подробно рассмотрим:

В отличие от СВП, система DLS воздействует сразу на четыре плитки, что обеспечивает более высокую скорость укладки;

При работе с СВП температура окружающей среды должна быть не меньше +10 градусов, DLS же таких ограничений не имеет;

DLS подходит для любого материала толщиной до 12 мм, СВП — только для керамики и керамогранита;

Таким образом, DLS — более современная и продвинутая система, чем СВП. Она включает в себя все преимущества СВП и одновременно лишена ее недостатков.

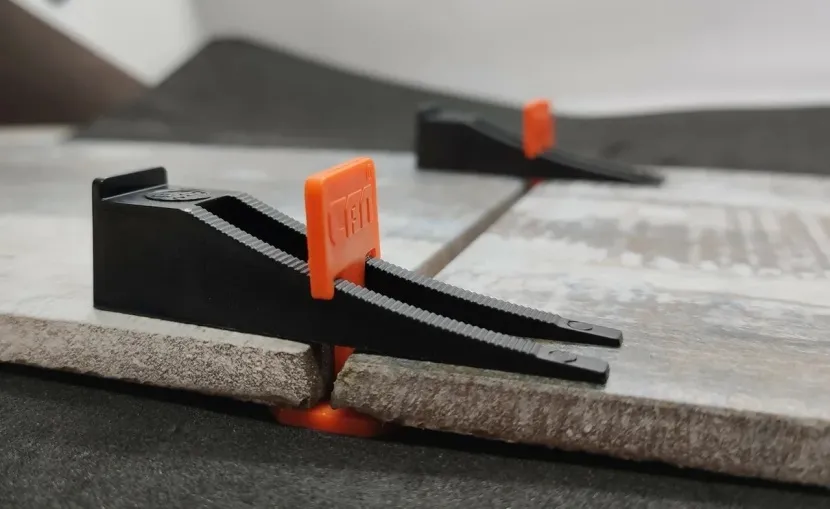

Общий принцип работы СВП

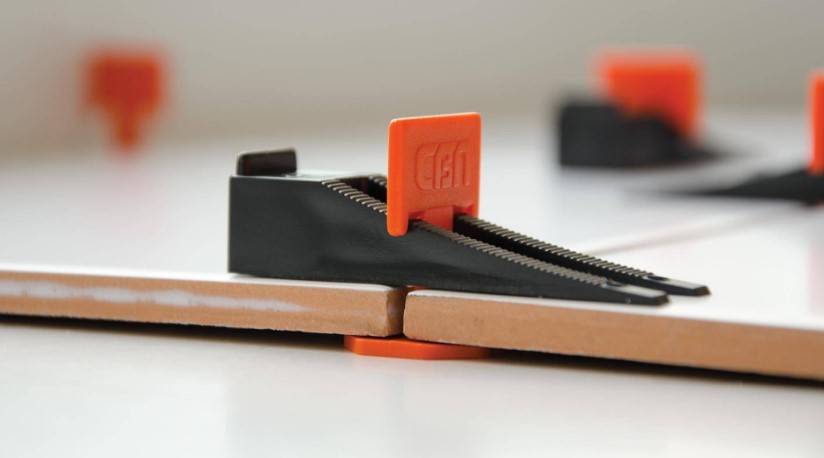

Свп состоит из двух частей — многоразового клина и одноразового зажима (клипсы/основы).

Толщина ножки зажима может быть от 1мм и выше, она же определяет толщину межплиточного шва.

Принцип работы и смысл всех систем выравнивания (свп) состоит в том, чтобы выровнять в одной плоскости и зафиксировать две (или больше) рядом лежащие плитки.

Причем, основной задачей всех свп я считаю именно фиксирование плитки в одном положении (до полного застывания клея) и защиту от неравномерной усадки клея. Кто сталкивался с этим феноменом, тот понимает, что я имею в виду.

Как работать с свп?

Мы вставляем клипсу под одну плитку, зажимаем ее второй плиткой и затем плотно вставляем клин в её ушко/отверстие.

Следует понимать, что ни одна свп не творит чудес и не исключит необходимость выравнивания основания. Основание должно быть ровным, в любом случае, так как всё выравнивание плитки, с помощью свп, происходит в пределах 0,5-2мм.

Причём, чем мельче (компактнее) система, тем сложнее добиться от неё именно выравнивания, вытягивания плоскости одной плитки относительно другой. Зафиксировать — да, но вытянуть, иногда очень необходимые на ректификате 0,5мм, можно чаще всего только более крупными и мощными клиньями/зажимами и только с использованием инструмента.

После застывания клея мы просто отбиваем торчащие над плиткой части свп киянкой или ботинком. Бить нужно в торец клипсы.

Что такое система выравнивания плитки?

Следует отметить сразу: система выравнивания плитки автономной не является и самостоятельно плитку ровно не кладёт. Её следует рассматривать как очень удобное, значительно облегчающее работу вспомогательное приспособление, которое исключает подгонку плитки «на глазок» и делает облицовку как вертикальных, так и горизонтальных поверхностей максимально точной, а значит качественной. Особенно рекомендовано использование такой системы при укладывании крупноформатных плит (например, из керамогранита, размером 50х50, 60х60 и больше) – средние и большие площади даже намётанному глазу охватить трудно, а потому перекос или нарастающие с каждым фрагментом перепады плитки могут быть заметны не сразу, но зато испортят всю работу в целом.

Что собой представляет система выравнивания плитки? Устройство её просто и гениально: в состав входят всего два конструктивных элемента, выполненные из прочной, ударостойкой пластмассы (некоторые многоразовые элементы дорогих систем выполняются из прочного металлического сплава) – зажим и прищепка-клин, количество клиньев и зажимов зависит от площади укладки и размера фрагментов плитки. Цена такой системы достаточно небольшая, а эффект ее использования впечатляет – никаких, даже незначительных перепадов между плитками при правильном применении системы не возникнет. В качестве дополнительного инструментария понадобятся специальные щипцы для клиньев, похожие на тонкие изогнутые клещи.
