Критерии выбора инструмента
На правильность выбора влияет подход, поэтому надо учитывать ряд следующих рекомендаций:
- Если планируется проводить длительные и серьезные работы по ремонту автомобильной техники, то рекомендуется купить набор круглогубцев, который должен состоять минимум из 4 экземпляров
- Для единичных случаев по снятию и установке колец подойдут круглогубцы соответствующих параметров
- Размер губок и ручек — влияет на возможность доступа к деталям, находящихся в отдаленных местах. Длина ручек влияет на такой параметр, как удобство работы инструментом
- Вид устройства — для внешних или для внутренних фиксаторов
- Наличие покрытия на рукоятках. Это покрытие не должно быть гладким, чтобы исключить скольжение инструмента в руках. Дорогие модели имеют покрытие на ручках, состоящее из двух компонентов — пластик и силикон, резина и силикон и т.п.
- Наличие защитного антикоррозионного покрытия на губках инструмента — отсутствие этого покрытия приведет к тому, что вскоре металлические части начнут покрываться ржавым налетом. В итоге это приведет к ускоренному выходу из строя специализированного инструмента
- Тип разжимного механизма. Какими они бывают, описано выше, а какой является лучшим — нет единого мнения. Все типы пружинных механизмов отлично справляются со своими функциями, если они изготовлены из качественных материалов
- Толщина губок — зависит от диаметра, которые планируется снимать и устанавливать. Если не знаете диаметров, то лучше купить универсальные круглогубцы
- Форма губок — прямая или изогнутая. По форме инструменты бывают двух типов, и если фиксируемое устройство расположено в труднодоступном месте, то для таких целей лучше подойдут круглогубцы с отогнутыми губками
Это интересно! Чтобы исключить повреждение колец (особенно это касается тонких и маленьких изделий), некоторые модели для этого снабжены специальными ограничителями. За счет регулятора можно выставить соответствующую величину усилия сжатия или разжатия, предотвратив повреждение деталей.
Какие способы установки разрезных шайб известны и чем их снять
Различают три варианта установки разрезных шайб:
- Ручной — это самый популярный, которым пользуются мастера при ремонте автомобилей, мотоциклов, велосипедов и прочих видов техники
- Механический — основывается на применении установочного конуса, который имеет одинаковый диаметр с валом. Посредством специального толкателя осуществляется перемещение детали по конусу до момента попадания ее в паз
- Автоматический — осуществляется установка и снятие колец посредством специализированных инструментов гидравлического и пневматического типа
Как и большинство деталей, стопорные кольца могут выходить из строя. Если после демонтажа детали наблюдается потеря пружинящих свойств, то рекомендуется заменить ее. Даже если удастся установить ее на свое место, то это вовсе не означает, что в процессе она не выйдет из строя.
Основные способы снятия стопорных колец
Механики выделяют три основных метода установки стопорных креплений:
- Ручной. Самый распространенный в обиходе.
- Механический. Для того, чтобы поставить внешнее кольцо, используется установочный конус, равный по диаметру валу и отцентрованный по нему. Специальным толкателем деталь двигается по конусу к месту установки, соскальзывая с конуса в паз.
- Автоматический. При массовом производстве на автоматизированных линиях детали ставятся гидравлическими или пневматическими приводами.
Среди умельцев распространено множество способов, как снять стопорные кольца без инструмента, специально для этого предназначенного. В ход идут шила, гвозди, тонкие крестовые отвертки и другие подручные средства.
Их концы обтачивают под цилиндр, с диаметром, чуть меньше отверстия в ушках.
Модифицируют и пассатижи, в боковых поверхностях губок, у самого конца сверят отверстия, в которые вставляют отрезки закаленного прутка подходящего диаметра. Таким способом разрезную стопорную шайбу можно как снять, так и поставить обратно.

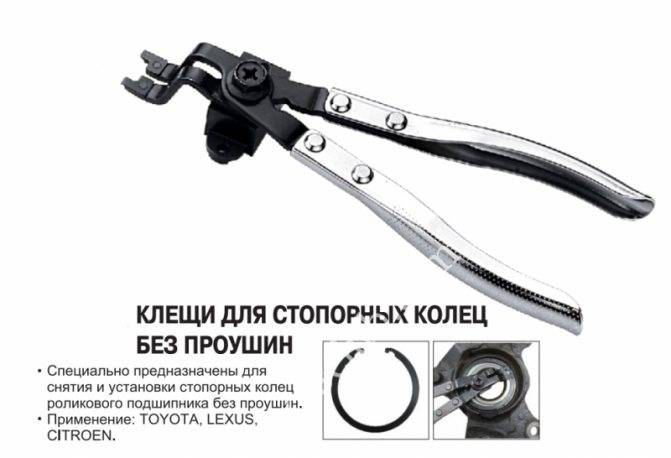

Часто возникает вопрос: как снять стопорные кольца без ушек? Для этого понадобится две отвертки. Одной следует разжимать стопор в его разрезе так, чтобы его диаметр немного увеличился, и оно частично вышло из паза. Второй отверткой нужно подхватить один из концов кольца и вытащить его на поверхность вала. Первой отверткой нужно подхватить этот конец, не давая ему соскользнуть обратно в паз. Второй отверткой нужно провести по пазу, чтобы вытащить из него оставшуюся часть стопорной шайбы.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Загрузил: Владислав Чиков
Длительность: 4 мин и 31 сек
Битрейт: 192 Kbps
Разборка Сборка Стартера Одеваем Шайбу На Стопорное Кольцо
Установка Стопорного Кольца Полуоси На Ниву
Быстросъёмное Соединение Ремонт
165 Замена Втулки Стартера На Жигулях Самаре 2
Ремонт Стартера Bosch
Щипцы Для Снятия Стопорных Колец
Ремонт Стартера Bosch 24V На Daf Man Iveco Сапог
Ремонт cтартеров и генераторов
Принцип Работы Стартера
Ремонт Стартера Ооо Стартерок
Ремонт Стартера От Vw Passat B5 Bosch 0001 107 068
Замена Бендикса Стартера
Смазка Втягивающего Реле Стартера
Самоделка Одеваем Шайбу На Стопорное Кольцо Стартера
Как Реставрировать Бендикс Стартера Ауди 80 2015
Бендикс Стартера Обходиться Сделай Сам
Sdelaj Sam! Pljus interesnoe!
Как Должна Работать Вискомуфта На Холодной Машине Вязкостная Муфта
Пособие По Ремонту Стартера
Доработка Стартера Нивы
Я Инопришеленец Твой Е Тик Ток
Naqshe Tudo Ey Yor
Скачать Ars N Магистраль
Халид Аль Хибши
Soheil Rahmani Adel Miad Na Mp3 Скачать
Гиорги Дарахвелидзе Vs Самуэле Грилли Vs София Шафир Батарейка Бои Голос Страны 9 Сезон
Энг Зур Маруза Бола Тарбияси
Хочу Тебя Не В Смысле Переспать
Shukurulloh Domla Maruzalari 2019
Nury Meredow Mp3 Toy
Еще Одна Ночь Мы Растворимся В Темноте
Hatyja Hemra Rejepow
Georgia 777 Минусовка Mp3
Falling Down Lvd Feat Noemi Merino
Верила Верю Сергей И Елена Пушкины
21 Savage Acapella
Как Одеть Стопорное Кольцо На Валу Бендикса
Ny1 News Soccer Kids Nyc
Дискотека В Машине Супер Драйв 2019 Прикольные Песни 2019
8 Ball Pool How To Win Singapore Dragon Tournament
Thailand Lottery Best 4Pc Paper 2 3 2018
Лучший Новогодний Сборник Песен 2020 Для Вас Слушайте И Наслаждайтесь Лучшие Песни Музыка
La Skin Mas Rara De Todo Brawl Stars Mortis Bruja Nocturna Withzack
Mvko Titan Ft Witchouse 40K
Big Room Only Drops 1 2020 Movieclips Oficial
Установка Гидромуфт В Кпп Т 150К
Мортал Комбат Скорпион Vs Нуб Сайбот Mortal Kombat Scorpion Vs Noob Saibot
Джейсон Стейтем 10 Лучших Фильмов Jason Statham
Автодом Дом На Колесах Adria Sport A660Sp В Санкт Петербурге
Never Summer Peacemaker 2020 Snowboard Review
Все Клипы Сидоджи Дубоshit И Грязный Рамирес Magnitude
Oh Carol Merengue Line Dance
The Top 25 Anime Openings 27 De Octubre 2019 Top 254
266 Медитация От Целителя Пантелеймона
Роблокс Дэнс Клип Мохито Разрывай Танцпол
Самый Дорогой Туарег За 7 Млн Тест Драйв Новый Vw Touareg 2019

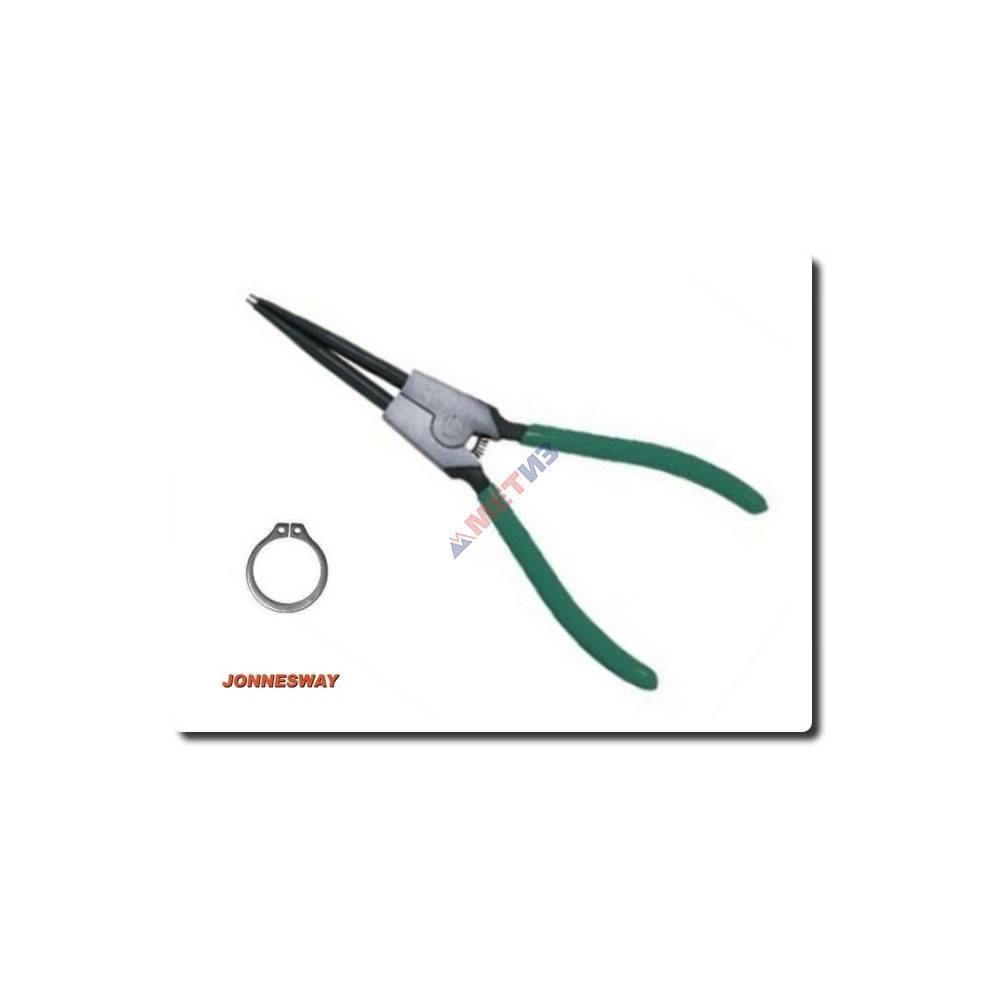

Съёмники стопорных колец
Съемники стопорных колец, как можно догадаться из названия, предназначены для съема и установки стопорных колец с различных механизмов автомобиля.
Съемники отдаленно напоминают известные каждому человеку плоскогубцы, те же ручки, те же губки для сжатия, но это только на первый взгляд. Для того чтобы более подробно рассказать о съемниках, для начала, надо более подробно рассказать о стопорных кольцах.
Виды съемников стопорных колец
Таким образом, основываясь на информации из предыдущего абзаца, можно выделить два типа съемников стопорных колец:
- Съемники внешних стопорных колец (обычно обозначаются английской аббревиатурой EX, от слова external – внешний). При сжатии ручек съемника губки съемника будут разжиматься, соответственно кольцо будет растягиваться и увеличиваться в диаметре. Такие съемники чаще всего применяются для снятия стопорных колец на полуосях автомобиля.
- Съемники внутренних стопорных колец (обычно обозначаются английской аббревиатурой IN, от слова internal – внутренний). При сжатии ручек съемника губки съемника будут также сжиматься, соответственно кольцо будет сжиматься и уменьшаться в диаметре. Такие съемники чаще всего применяются для снятия стопорных колец на ступичных подшипниках автомобиля.
Указанные выше два вида съемников являются основополагающими, более подробно о характеристиках съемников мы поговорим ниже.
Лучшие наборы съемников
В арсенале каждого производителя инструментов съемники стопорных колец присутствуют в огромном количестве. Ниже мы приведем сравнительный обзор наборов съемников от некоторых популярных производителей инструментов.
https://youtube.com/watch?v=_iqa7p-b68g
Для начала рассмотрим набор съемников от производителя FORCE. Как и все инструменты этого производителя, съемники упакованы в пластиковый кейс. Внутри кейса находятся четыре съемника.
Два из них для снятия внешних колец, оставшиеся два, для снятия внутренних стопорных колец. Что примечательно, каждый из видов съемников (внешний, внутренний) имеет как прямую, так и загнутую форму губок.
Съемники имеют среднюю величину, чего должно хватить для выполнения подавляющего большинства работ со стопорными кольцами.
Производитель KING TONY поставляет свои съемники на матерчатом полотне с кармашками. Это очень удобно в условиях автосервиса, когда требуется быстрый доступ к инструменту.
По верхним углам полотна расположены люверсы для подвешивания набора к стене. В набор входит четыре съемника, два для внешних колец, два для внутренних. Как и в предыдущем наборе, съемники имеют средний размер.
Так же, как и в предыдущем наборе, каждый из видов съемников имеет как прямую, так и загнутую форму губок.
Российский производитель инструмента Дело техники поставляет свой набор съемников, так же как и KING TONY, на матерчатом полотне с кармашками. Удобства такой поставки инструмента мы описали выше.
Видимо, для производителей съемников стало стандартом де-факто комплектовать свои наборы съемниками с прямыми и загнутыми губками для каждого из видов, Дело техники поступает точно также.
Единственное отличие этого набора от двух предыдущих только в том, что два съемника имеют больший размер, чем у других производителей. В некоторых ситуациях, наличие чуть большего съемника способно сильно упростить жизнь.
Вывод. Каждая из этих марок зарекомендовала себя как качественный производитель инструментов.
Как видно из сравнения, наборы съемников этих трех производителей практически одинаковы по комплектациям.
С помощью любого из этих наборов вы сможете выполнять 95% работ со стопорными кольцами. Что же купить? Тут скорее вопрос вкуса и естественно цены.

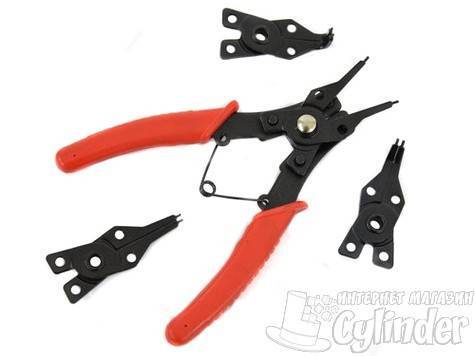

Универсальный съемник (щипцы) стопорных колец со сменными насадками
Всем привет! В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями об универсальном съемнике стопорных колец со сменными насадками, который был приобретен мною на eBay. Инструмент это хоть и не очень востребованный, но без него процесс снятия и обратной установки стопорных колец превращается в некое подобие пытки, особенно если все это происходят в недрах какого-либо узла с ограниченным к нему доступом. Лично у меня последней каплей, после которой я понял, что съемник нужен, стал шкив кондиционера в котором необходимо было заменить подшипник. Поставляется инструмент в оригинальной заводской упаковке, которая представляет собой блистер с выдвижной картонной задней стенкой. С лицевой стороны упаковка выглядит следующим образом:
На тыльной стороне картонной задней стенки схематично изображено устройство съемника, принцип установки съемных насадок, а так же сведения о том, что он годится для работы как с наружными, так и со внутренними стопорными кольцами.
Если верить тому, что написано на страничке с товаром, то данный съемник обладает следующими характеристиками:

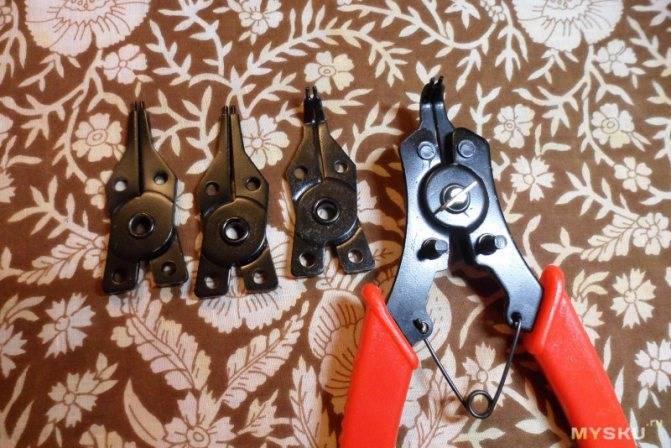

Одна насадка с углом загиба 90 градусов, одна с углом 45 градусов и две прямые. Фиксируются на съемнике они при помощи 2 зафиксированных штифтов и одного центрального гвоздика, оснащенного пружиной и механизмом быстрого съема (замком). Проблем с качеством изготовления, как насадок, так и самих щипцов я не нашел: пластик ручек без облоя, металл без заусенцев, никакой ржавчины, пробелов в покрытии и прочих малоприятных мелочей нет. Боковые штифты имеются на обеих сторонах съемника. Благодаря этому съемник можно комфортно использовать как для разжатия колец (если оно расположено на каком-нибудь валу), так и для их сжатия (если кольцо спрятано внутри). То есть при установке насадок на верхние штифты, съемник работает на разжатие:
А при установке на нижние — на сжатие:

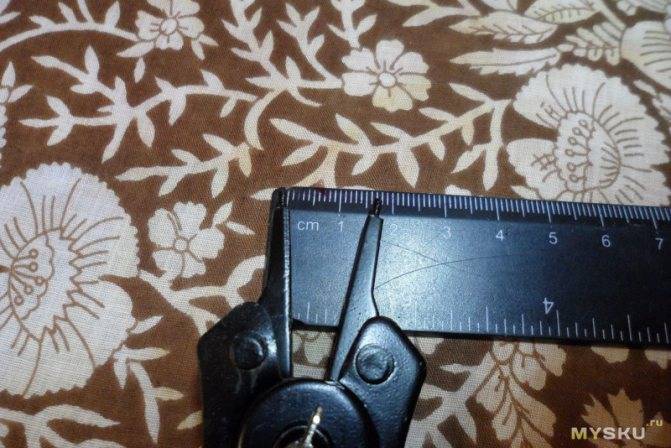

Максимальное расхождение губок около 17 миллиметров, так что для работы с громоздкими кольцами большого диаметра этот съемник не сгодится. Однако для эксплуатации его в гараже, этого параметра вполне достаточно.

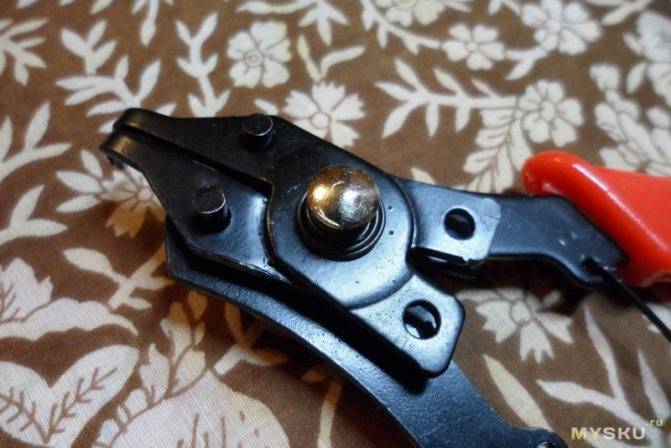

Для того, чтобы заменить насадки необходимо извлечь центральный штифт. Осуществляется это посредством нажатия на его шляпку и последующим раскрытия Т-образного замка. На всю процедуру требуется, буквально, несколько секунд, сложностей с процессом не возникает.
еперь немного о реальной эксплуатации. Скажу вам, что съемник работает. Не идеально, но и существенных проблем не возникает. Перепрессовывал подшипник того же шкива кондиционера, на удаление стопорного кольца ушла минута. А в прошлый раз мне для этого понадобилось шило и несколько плоских отверток. Да и времени «убил» я тогда на эту процедуру минут 40, если не час. Но так как в гараже достаточно прохладно, фоток сего действия не делал. Для фотосессии использовал стороннее стопорное кольцо куда большего диаметра. Если вдруг кто не знаком с процессом, то кратко изложу суть. Вставляем губки в отверстия:
Сжимает щипцы, тем самым сводя концы пружины друг с другом.
Видно, что расстояние между ними уменьшилось раза в 2, этого было бы достаточно, чтобы вытащить стопор из трубки, в которую он мог бы быть установлен.
Но больше всего интересно то, какие следы остались на губках после сжатия, ведь давил я чуть ли не со всей силой. Смотрим:
Из последствий — стерто покрытие на одном кончике. Если посмотреть на губки сверху, то видно, что они остались ровными. Какой бы то ни было деформации не наблюдается.
Подводя итог, могу сказать, что съемник оказался вполне себе работоспособным инструментом. Причем инструментом универсальным, за счет сменных губок и особенностей конструкции самих щипцов. Но в этой же особенности кроется и основной минус съемника — люфт насадок относительно ручек. Когда пытаешься вставить губки в кольцо, и если они через отверстия упираются во что-нибудь, то сразу же «отъезжают» от ручек. Это наглядно видно на фото ниже:
Думаю, подобрать втулки подходящего диаметра и закрепить их на нижних частях фиксирующих штифтов, тогда эта проблема решится. Как вариант, еще можно попробовать подобрать более жесткую пружину. Но пока использовал их в таком виде как они есть и могу сказать, что данный люфт не только доставляет некое неудобство, но и оказывает не дюжее влияние на работоспособности инструмента. Нет, им съемником можно пользоваться, но комфортным его использование точно не назовешь. Знал бы — приобрел бы пару обычных щипцов без съемных элементов.
На этом, пожалуй, все
Спасибо за внимание и потраченное время
Стопорные кольца и их назначение
Чтобы ограничить перемещение подшипника, оси, вала или прочих деталей, во многих механизмах используются стопорные кольца (их еще называют разрезными шайбами). Эти детали имеют сходство со стопорными шайбами, но их главное отличие в присутствии сквозного разреза. Для изготовления разрезной шайбы используется высокопрочная пружинная сталь. Конструктивно эта деталь имеет вид шайбы с прорезью. Возле прорези имеются две площадки с отверстиями, которые называются ушками. Именно посредством этих ушек осуществляется снятие и установка деталей.
Принцип работы таких устройство достаточно простой — при сжатии или разжимании кольца, что осуществляется посредством воздействия специальным инструментом на ушки детали, происходит изменение длины окружности. Разрезная шайба в сжатом или разжатом состоянии заводится в паз, после чего отпускается. При этом осуществляется его сжатие или разжимание, посредством чего охватывается вал, фиксируя подшипник, и исключая его осевое перемещение.
Это интересно!Свое применение стопорные кольца нашли во многих сферах производства. В быту такие детали также встречаются, например, на велосипедах, мотоциклах, дверных ручках, в конструкции различных бытовых приборов и инструментов.
Стопорение болтовых соединений
Контрирование: самый простой и очевидный способ надёжно поджать гайку – навинтить сверху ещё одну! Вторая гайка (контргайка) будет надёжно прижимать первую, образуя с ней практически монолитную пару. Достоинством данного метода является простота монтажа (при использовании только стандартных изделий). А недостатками – повышенный (в пределе – двукратный) расход гаек, увеличении веса и габаритов крепежа.
Пружинная (в обиходе «гроверная») шайба – представляет собой разрезное упругое кольцо. При её поджатии гайкой создаётся натяг, а острые кромки шайбы врезаются в тело гайки и поверхность детали, предотвращая самораскручивание. Даже если под действием вибрации гайка страгивается со своей позиции, упругое разжатие гроверной шайбы снова создаёт натяг и соединение буквально стопорит само себя. Достоинство метода: простота и надёжность. Недостатки – необходимость в дополнительной сборочной единице (гроверной шайбе), возможные ошибки, забывчивость при монтаже, повреждение крепежа и поверхности детали острыми концами шайбы при затяжке.
Самоконтрящиеся гайки – своеобразный синтез предыдущих способов, когда гайка и гроверная шайба объединяются в единый узел. Самоконтрящиеся гайки имеют несколько вариантов реализации. Например, болт и гайка с переменным шагом резьбы – этим достигается натяг при завинчивании, препятствующий ослаблению соединения в эксплуатации. Другой вариант – наличие упругого (нейлонового или полимерного) кольца или лепестковой насечки в верхнем пояске гайки. После затягивания эти дополнительные элементы оказывают давление на резьбу и за счёт трения «не пускают» гайку отвинчиваться. Третий способ – соединение в единый узел гайки и плоской шайбы с рифлёной «пружинной» поверхностью. При затягивании такой гайки нижняя «шайбовая» часть деформируется, создавая натяг и не давая крепежу отворачиваться. Достоинства самоконтрящихся гаек любого типа – простота монтажа, отсутствие дополнительных стопорных элементов. Недостаток – усложнение конструкции/формы гайки по сравнению со стандартной.
Шплинтование – короткий отрезок сложенной вдвое проволоки (шплинт) пропускается сквозь отверстие в стержне болта и теле/короне гайки, а затем разжимается. Достоинства – едва ли не самый надёжный способ стопорения крепежа, наличие/отсутствие шплинта легко различить визуально, сравнительная простота монтажа. Недостатки – усложнение конструкции (отверстие в теле болта, «шипастая» корона у гайки), затруднение откручивания (шплинты чаще всего одноразовые).
Кернение, пайка, приварка, расклёпывание – позволяют создать условно-разъёмное соединение, когда наружные витки резьбы гайки точечно повреждаются. Это создаёт механическое препятствие движению по резьбе. Достоинство метода – надёжность стопорения. Недостатки: повреждение крепежа, сложности как при монтаже (потребность в сварочных работах, пайке или точных ударных воздействиях), так и демонтаже.
Нанесение лаков, красок, клея на резьбу – метод аналогичен предыдущему, но без механического повреждения резьбы. Чуть проще в плане монтажа (нанести клей, а не паять/заваривать!), но обладает меньшей несущей способностью в сравнении с кернением и аналогичными «механическими» методами повреждения резьбы.
Стопорные (клиновые) шайбы – состоят из двух «половинок», внутренние поверхности которых снабжены специальными клиновидными выступами (отсюда и название). Внешние края шайбы также имеют выступы (радиальную насечку) для лучшего сцепления с поверхностью детали и гайки. При затягивании крепежа половинки стопорной шайбы плотно, без зазора, прижимаются друг к другу – деформации шайбы не происходит. Однако при попытке гайки стронуться в обратную сторону (начать самопроизвольно откручиваться), внутренние клинья половинок шайб давят друг на друга и «распираются» вовне – против усилия затягивания. Поскольку угол клиньев больше, чем угол резьбы (это учтено при разработке шайбы), то под действием вибрации более вероятно, что гайка останется на месте (не ослабнет!), чем преодолеет суммарный «подъём» резьбы и клиньев шайбы. Даже при работе соединение в условиях сильной вибрации! Достоинства: лёгкость монтажа, практически стандартная толщина стопорной шайбы (отсутствие дополнительных элементов), возможность откручивания соединения без повреждений крепежа, многократное повторное использование шайб
Недостатки: требует внимательности при сборке (важно не перепутать установку половинок – клиньями друг к другу, насечкой вовне!).
Как снять стопорную шайбу с вентилятора
- Печать
- 08 Mar 2014
- Nikky
- Компьютеры и периферия
- 42206 Прочтений
- 0 Комментариев
Когда мы устанавливаем новый процессорный кулер на материнскую плату, то ощущаем почти полную тишину, за исключением шума воздуха, загребаемого лопастями вентилятора. Но по истечении определенного времени, как правило, не очень большого, шум кулера начинает заметно возрастать, и к шуму воздуха добавляются еще шумы, издаваемые этим же кулером. Обычно это монотонный, особенно уловимый в тишине «гул» (виды шумов бывают различные), который постепенно начинает действовать на наш слуховой аппарат.
Всем известно, что системный блок, это любимое место пыли, проникаемой сквозь вентиляционные щели корпуса. Пыль оседает слоями и буквально прилипает ко всему, что находится внутри корпуса, не исключение составляет и кулер. Пыль собирается как на самих лопастях, так и под ними, между радиатором и собственно вентилятором, забиваясь между алюминиевыми ребрами. Но не только пыль является причиной увеличения шума. Большинство вентиляторов охлаждения, состоят из вала, на который крепится крыльчатка (лопасти), и втулки, внутри которой крутится этот вал. Часто причиной увеличения шума является износ втулки, либо высыхание смазки между валом и втулкой. В целях профилактики желательно хотя бы два раза в год, тщательно пылесосить внутри системника, чистить и смазывать кулер. По времени, чтобы разобрать, почистить и смазать кулер, уходит примерно пол часа, зато польза от этой процедуры явно ощутимая, и не только в плане уменьшения шумов.
На небольшом примере, покажем, как устроен и как разобрать самый обычный кулер. Принцип работы подобных кулеров у всех одинаковый. Для начала снимем стенку корпуса системника и открутим четыре крепежных винта (варианты крепления к материнке могут быть разные), которые прижимают вентилятор с радиатором к процессору, перед этим не забудем отсоединить провода от разъема питания – CPU FAN.
Крепежные винты кулера
Далее нам необходимо снять стопорные кольца, которые находятся на крепежных винтах, для того чтобы можно было вытащить винты и отделить вентилятор от радиатора. На данном этапе, с помощью пылесоса и кисточки, лучше сразу избавится от всей пыли, находящейся на кулере.
Снимаем стопорные кольца
Отделив вентилятор от радиатора, аккуратно снимаем небольшую круглую наклейку с обратной стороны, под которой находится резиновая заглушка. Заглушка выполняет роль защиты от проникновения пыли во внутрь втулки. В некоторых моделях такой заглушки может и не быть, и там достаточно снять наклейку, чтобы добраться до пластиковой стопорной шайбы. Заглушку можно поддеть кончиком скальпеля и она легко вытащится.
Наклейка на кулере со стороны радиатора
Снимаем наклейку и вытаскиваем резиновую заглушку
Аккуратно снимаем пластиковую стопорную шайбу, которая удерживает вал с лопастями. Чтобы снять эту шайбу, надо взяться тонким пинцетом ближе к прорези и потянуть один конец немного вверх и в сторону. Для того чтобы она не «улетела» и нам не пришлось потом ее искать, лучше прикрыть шайбу салфеткой или рукой при снятии. Перед снятием шайбы можно протереть ее, убрав старую смазку, уменьшив тем самым скольжение при захвате шайбы пинцетом.
Вытаскиваем пластиковую стопорную шайбу
В момент вытаскивания вала с лопастями, следим за тем, чтобы не повредить своего рода сальники – небольшие резиновые уплотнительные кольца, которые обжимают вал. Предназначение этих резиновых колец заключается в удержании смазки внутри втулки, и если мы случайно порвем их или потеряем, то смазочный материал просто не будет удерживаться внутри.
Резиновое кольцо удерживающее от протекания
В качестве смазочного материала мы использовали силиконовое масло (многоцелевая нейтральная смазка) производства г.Москва, сайт – http://www.pripoi.ru. Для того чтобы смазать, не нужно заливать внутрь половину флакона – как говорится «от души», достаточно двух – трех капель. На фото ниже мы показали стрелками места нанесения смазки. После того как мы все сделали, собираем кулер в обратном порядке и устанавливаем на материнскую плату. Перед установкой не забываем смазать теплоотводящей пастой место соприкосновение алюминиевого радиатора с процессором, если это необходимо.
Места нанесения смазки
В результате проделанной профилактики мы добились вполне ощутимых результатов. Таким образом можно смазать все кулеры, установленные внутри системного блока, и блока питания компьютера. Кстати внутри втулки мы не обнаружили следы заводской смазки, небольшие излишки были лишь на поверхности корпуса статора, да и то уже практически подсохшие. Надеемся, данный материал поможет и пригодится вам.
Источник
Классификация стопорных колец и подходящий инструмент
Зачем покупать набор круглогубцев, если для работы со стопорными кольцами достаточно одного инструмента? Так думают многие новички, не понимая, что фиксаторы бывают двух типов. Они классифицируются на такие виды:
Внешние — обеспечивают фиксацию деталей на валах, осях и штоках. Для этого детали на вал надеваются с наружной стороны, а ушки детали при этом выступают на внешнюю или наружную сторону. Такой вид детали легко отличить по внешнему виду, так как выступы ушек у них направлены на наружную сторону. Чтобы установить деталь для фиксации, понадобится взять в руки щипцы для разжима. Такой инструмент имеет специальную разжимную конструкцию, за счет чего при воздействии на ушки, происходит увеличение внутреннего диаметра детали. Это делается для того, чтобы посадить деталь в паз вала внутренней частью. После того, как воздействие щипцов прекращается, под действием сил упругости, деталь сжимается и облегая паз, садится в него. Если необходимо снять деталь такой конструкции, то опять в руки понадобится взять круглогубцы для разжима, и воздействуя на ушки, произвести разжимание с последующим демонтажем. Диаметры внешних стопорных колец составляют от 3 до 100 мм
Внутренние — вид фиксирующих колец, которые предназначены для фиксации деталей внутри отверстий. Такие виды устройств имеют ушки, которые завернуты во внутреннюю часть, а рабочая часть на них — это наружная стенка. Для установки колец внутренних понадобится взять щипцы на сжатие, чтобы уменьшить диаметр внешней окружности. При этом можно расположить деталь в наружном пазу, и после отпускания круглогубцев, произойдет увеличение ее внешнего диаметра, и надежное закрепление. В выступающую часть кольца будут упираться детали, предотвращая их перемещение в осевом направлении. Диаметры для внутренних устройств находятся в пределах от 8 до 100 мм
Кроме двух основных видов, рассматриваемые устройства также различаются по размерам, толщине, усилию деформации, а также материалам, из которых они изготовлены. В зависимости от размера снимаемых или устанавливаемых фиксаторов, необходимо правильно подобрать круглогубцы подходящей толщины.
Стопорные кольца что это такое и зачем его снимать
Щипцы для стопорных колец купить надо тогда, когда планируется провести ремонт автомобиля. В процессе ремонта соответствующих узлов и механизмов приходится сталкиваться с такими элементами, как стопорные кольца. Конструктивно они напоминают шайбу, и поэтому новички часто путаются. Различают стопорные кольца и шайбы, которые имеют разные предназначения. Чтобы не возникало сомнений, надо понимать отличительные особенности:
- Стопорная шайба — она служит для того, чтобы зафиксировать резьбовое соединение в одном положении, исключив при этом вращательное смещение гайки или шляпки болта
- Стопорное кольцо — это специальный вид крепежного соединителя, который ограничивает и исключает осевое смещение детали, например, подшипник, вал, ось и т.п.
Если шайба имеет полностью закрытую кольцевую конструкцию с соответствующими видами выемок для фиксации в неподвижном положении, то в кольце есть сквозной разрез, а также соответствующие отверстия, за счет которых выполняется снятие и установка детали. Для изготовления стопорных устройств применяется высококачественная пружинная сталь, которая имеет свойство сжатия и растяжения без деформации.
Два отверстия возле разреза детали называют ушками, за которые происходит захват кольца при помощи специализированного инструмента — круглогубцы. Принцип работы этой детали заключается в том, что на валу протачивается или фрезеруется паз, который должен быть немного шире высоты фиксатора. Чтобы активизировать деталь, ее необходимо захватить при помощи щипцов для стопорных колец, и сжать или разжать для посадки на место.
Применяются стопорные кольца во многих сферах и отраслях, поэтому узкоспециализированный инструмент, как круглогубцы, понадобится не только в домашнем хозяйстве. Кроме того, к покупке специализированного инструмента нужен соответствующий подход, так как стопорные кольца бывают разных видов. Чтобы выбрать и купить щипцы для демонтажа или установки фиксирующих колец, надо разобраться с классификацией этих устройств.
