Самодельный тахометр для бензопилы

Система зажигания бензиновых двигателей

Управление процессами зажигания двигателей может быть организовано несколькими методами:

• Трамблерный с одной катушкой зажигания;
• Бестрамблерный со сдвоенной (тройной, четверной в зависимости от количества цилиндров, деленных на 2) катушкой зажигания;
• Индивидуальный (на каждую свечу зажигания).

Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.

Рекомендуем: Датчик холостого хода. Принцип работы, признаки неисправности.

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения. У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем. На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Первичная регулировка и начало использования пилы

В процессе обкатки производится проверка корректности работы:

1. При первом запуске нужно обеспечить работу бензопилы в щадящем режиме. Несколько часов после старта рекомендуется выполнять резку небольших веток и стволов толщиной до 10 см.
2. Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звездочки и плавность прироста и спада мощности.
3. Расход топлива должен соответствовать используемой мощности и на практике пила не должна гаснуть, «чихать», дымить и работать рывками.
4. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Подстраховаться помогут следующие правила:

1. Смешивайте бензин и масло в соответствии с указанными производителями пропорциями.
2. Не готовьте смесь заранее. Свойства бензина и масла в смешанном состоянии со временем изменяются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать норму в 7 дней.
3. Применяйте масло, предназначенное для двигателя марки бензопилы. Топливная смесь с ненормативным составом выведет его из строя.
4. При приготовлении топливной смеси учитывайте влияние на составляющие климатических условий.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Настройку карбюратора пилы и её мелкий ремонт можно сделать, не имея опыта, но чтобы выполнить это правильно, нужно следовать алгоритму, прописанному в прилагаемой документации. Однако, не следует переоценивать свои силы, потому что иногда бывает дешевле заплатить специалисту за качественное обслуживание, чем устранять последствия вашего непрофессионального ремонта.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).

Далее, при помощи винта качества, устанавливаются максимальные обороты.

Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно

Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна

Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.

Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.

Регулировка без помощи тахометра

Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.

В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.

Типы современных тахометров

Важным параметром, который учитывают при выборе устройства, является рабочий диапазон скорости. Он устанавливает границу измерения, который способен контролировать прибор. Ещё один параметр — точность, которая задаётся в единицах, таких как ± RPM. Используемая технология датчиков: контактные, фотоэлектрические, индуктивные и с эффектом Холла.

В приборе контактного типа он входит в контакт с вращающейся частью. В фотоэлектрическом устройстве для измерения скорости используются световые лучи, видимые или инфракрасные. Частота разрыва, которого применяется для расчёта скорости. Индуктивные инструменты используют магнитные элементы для индукции магнитных полей, а частота активации — для измерения скорости. Конструктивные особенности:

• счётчики;
• таймеры;
• стробоскоп.

Конфигурации дисплея включают аналоговые визуальные индикаторы, цифровые или графические видеодисплеи. Пользовательские интерфейсы и типы управления имеют аналоговые лицевые или цифровые панели и компьютерные программируемые интерфейсы. Современные тахометры оснащаются программным обеспечением для работы на ПК. У многих есть сетевые или коммуникационные интерфейсы. Доступные электрические выходы:

• аналоговое напряжение;
• аналоговый ток;
• аналоговая модулированная частота;
• переключатель или сигнализация;
• светодиодный экран.

Тахометры классифицируются на основе технологии сбора данных. Типы применяемых устройств:

1. Аналоговые. Состоят из измерителя и интерфейса набора номера. Они не имеют возможности хранить базу данных, а также не вычисляют средние показания и их отклонения. Скорость движения преобразовывается в напряжение с использованием внешнего преобразователя частоты. Затем это измерение отображается аналоговым вольтметром.
2. Цифровые — состоят из ЖК-дисплея или светодиодного индикатора и памяти для хранения информации. Они осуществляют статистические операции и подходят для точного измерения и мониторинга любых видов времени. Цифровые тахометры чаще встречаются в наши дни, они дают числовые показания вместо использования циферблатов.
3. Контактный тип, контактируют с вращающимся валом, прикрепляется к дизелю или электродвигателю. Например, оптический кодер или магнитный датчик измеряет обороты. Они способны измерять скорость вращения в пределах от 0, 5 об / мин до 10 тыс. об / мин, имеют ЖК-дисплей, работает с диапазоном рабочих температур от 0 до + 40 C.
4. Бесконтактный тип не нуждается в физическом контакте с вращающимся элементом. В этом типе лазерный или оптический диск соединён с валом, результат считывается инфракрасным лучом или лазером. Этот тип замеряет скорость от 1 до 99,999 об/мин (токарный станок), угол обмера составляет меньше 120 градусов. Оборудованы ЖК-дисплеем, эффективны, долговечны, точны и компактны, а также видны с большого расстояния.
5. Временной, который вычисляет скорость по интервалу между входящими импульсами. Разрешение этого тахометра не ограничено, поэтому он более точен при измерениях низкой скорости.
6. Частотный, который вычисляет скорость по частоте импульсов. Этот тип работает с использованием красного светодиода, а оборот его зависит от вращающегося элемента. Он используется для высокоскоростных измерений. На рынке продаётся недорогой и высокоэффективный китайский вариант.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Проверка оборотов двигателя

В процессе эксплуатации автомобиля нужно знать, как проверить тахометр в домашних условиях. Большинство машин оборудованы спидометром, манометром, датчиком температуры охлаждающей жидкости и тахометром. Они установлены по-разному в зависимости от марки и модели авто. Последовательность действий:

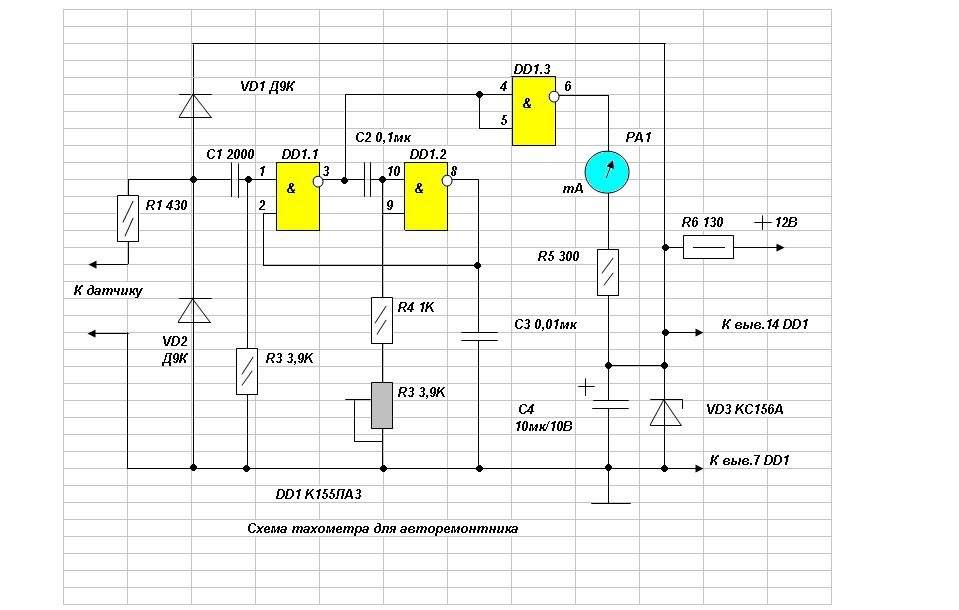

С широкими возможностями рынка электроники сделать схему тахометра дома своими руками с использованием мультиметра не сложно. Более того, результаты, полученные в таких схемах, точны в оценке общего рабочего состояния измеряемой системы.

Принципиальная схема с использованием IC 555:

Вышеуказанная настройка выполнена с помощью обычного тахометра. Детали для изготовления широкодоступны и их можно приобрести в любом магазине радиотоваров. Список деталей для самодельного варианта:

1. R1 = 4K7.
2. R2 = 47E.
3. R3 = 100 КБ, может быть переменный.
4. R4 = 3K3.
5. R5 = 10K.
6. R6 = 470 К.
7. R7 = 1K.
8. R8 = 10K.
9. R9 = 100K.
10. C1 = 47n.
11. C2 = 100n.
12. C3 = 100n.
13. C4 = 33uF / 25V.
14. T1 = BC547.
15. IC1 = 555.
16. M1 = измеритель FSD 10 В.
17. D2 = 1N4148.
18. C5 с любым значением между 3, 3uF и 4, 7uF.

Перед тем как сделать тахометр своими руками, нужно выполнить монтажную документацию. Простая схема, разработанная с использованием легкодоступных элементов с прорезиненным оптоизоляционным модулем MOC7811 и двумя семи сегментными дисплеями, измеряет скорость диска в RPS. Эта схема рассчитывает RPS от 00 до 99, если нужны большие значения, добавляют ещё один счётчик декады.

Принципиальная электрическая схема содержит IC555, MOC 7811, IC CD4081, IC CD4069 и IC 4033 и семисегментный дисплейный блок LTS 543. На первом таймере IC 555, сконфигурированном как моностабильный мультивибратор, он генерирует импульс синхронизации при нажатии переключателя S2, зелёный светодиод 1 указывает время обнаружения.

MOC 7811 IC2 содержит ИК-передатчик и фотодиод для создания изменяющихся логических уровней, зависит от блокирующего или прерывающего ИК-луча. Логический вентиль N1 включает счётчик детектора Johnson (CD 4033), он управляет семисегментным дисплеем LTS 543. Есть два десятичных счётчика и два семисегментных дисплея для отображения RPS от 00 до 99.

Как сделать цифровой тахометр своими руками

Устройства этого типа имеют идентичное предназначение, однако отличаются конструкционными элементами. Чтобы соорудить самостоятельно прибор, потребуются следующие детали:

• Преобразователь восьмиразрядный.
• Процессор, позволяющий преобразовывать импульсы в цепочку нулей и единиц.
• Дисплей для демонстрации показаний.
• Устройство прерывающего типа (регулятор вращений) с усилителем. Для этой цели могут использоваться специальные шунты, в зависимости от конкретной ситуации.
• Плата для обнуления информации.
• Дополнительно можно подключить к процессору контроллер температуры антифриза, воздуха в салоне, давления жидкости двигателя и тому подобное.
• Чтобы настроить нормальную работу устройства, понадобится установка специальной программы.

Установка и настройка прибора

Сначала нужно приобрести сам прибор и соединительный кабель. Чаще всего советуют покупать фирменный кабель, который уже всем снабжен. Разберем установку с тахометром ямаха, который имеет предохранитель при скачках напряжения.

Предварительно сделайте замер на лодке, чтобы знать, какой длины жгут вам будет нужен. Одной частью он присоединяется к разъемам на машинке дальнего управления или к замку зажигания. Несмотря на то, что приборная панель рядом, есть риск промахнуться.

Основной этап — это установка устройства в панель, обычно в несъемную. Лучший вариант, когда панель располагается под определенным углом. Не стоит ставить прибор на горизонтальные места. Прочертите контур будущего отверстия и обозначьте его центр, а потом работайте дрелью.

Второй этап — механическая обработка, перед этим стоит отключить аккумулятор и не забывать о правилах безопасности. После всех проделанных работ, останется лишь подсоединить несколько проводов и укладка жгута.

Последний этап — подключение прибора и настройка устройства. Настройка тахометра — это установка режима его работы. Сначала нужно проверить точность количества оборотов и в случае несоответствия показателей нужно привести все в норму с помощью инструкции. Если тахометр универсальный, то селектор режимов работы нужно поставить в положение, соответствующее количеству импульсов за один оборот мотора.

Обзор распространенных лодочных моделей

• Ямаха — это цифровой прибор, который состоит из влагозащищенного корпуса. Предназначен для стандартной установки, имеет отверстие 86 мм. На экране показывают текущие и максимальные обороты двигателя, а также моточасы. Цена этого прибора 23615 р.
• Меркури — аналоговый прибор, созданный для установки на все моторы Меркури. Состоит из водонепроницаемого корпуса и стрелочного циферблата. Стоимость 5620 р.
• Сузуки — аналоговое устройство для мотора, которое ставится в обычное отверстие приборной панели катера (86 мм). Имеет стекло, которое не запотевает и отображает до 7000 оборотов двигателя. Нет селектора режима работы, ведь все двигатели Сузуки оборудованы 12-полюсными генераторами. Цена 4400 р.

Дополнительная информация

Тахометры 6000 об/мин созданы для эксплуатации с определенными бензиновыми двигателями. Тахометры 7000 об/мин и 8000 об/мин нужны для эксплуатации с подвесными бензиновыми двигателями. Приборы для моторов с 20-полюсным генератором больше не существуют. Число электрических импульсов на один раз равно 1/2 от числа полюсов генератора переменного тока. Многие модели подвесных моторов выпуска до 1977 года могут быть снабжены генератором переменного тока и иметь в системе зажигания уникальный провод для подключения к контакту SEND. Все современные устройства могут работать с этими двигателями

Для этого нужно отсоединить провод от системы зажигания и присоединить к контакту выпрямителя Позже следует проверить, что число полюсов генератора переменного тока двигателя соответствует числу полюсов тахометра. Из-за наличия определенных помех от генератора переменного тока на некоторых моторах может понадобиться установка неполяризованного конденсатора

Очень важно изучать схемы, там записано много тонкостей

Нужно осторожно производить подключение

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. ой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

1. Цепь не должна двигаться на холостом ходу.
2. Мотор работает плавно.
3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

1. Невозможно выполнить запуск двигателя.
2. Неустойчивая работа инструмента.
3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
4. После запуска инструмента сразу же глохнет двигатель.
5. После проведения капитального ремонта двигателя.
6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

• L – настройка подачи топлива на малых оборотах.
• H – настройка подачи топливной смеси на больших оборотах.
• T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
2. Осуществляется запуск двигателя инструмента.
3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

https://youtube.com/watch?v=1bEacm-m8Ts

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

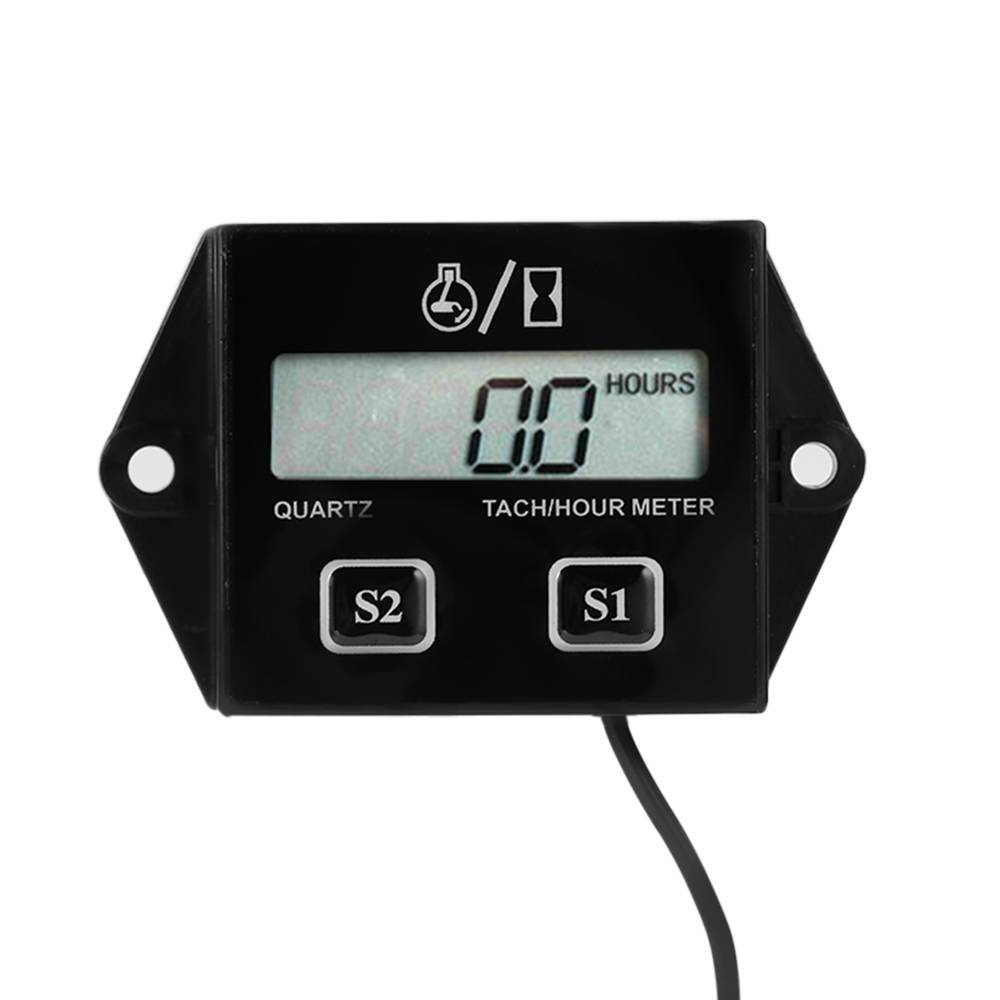

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.
