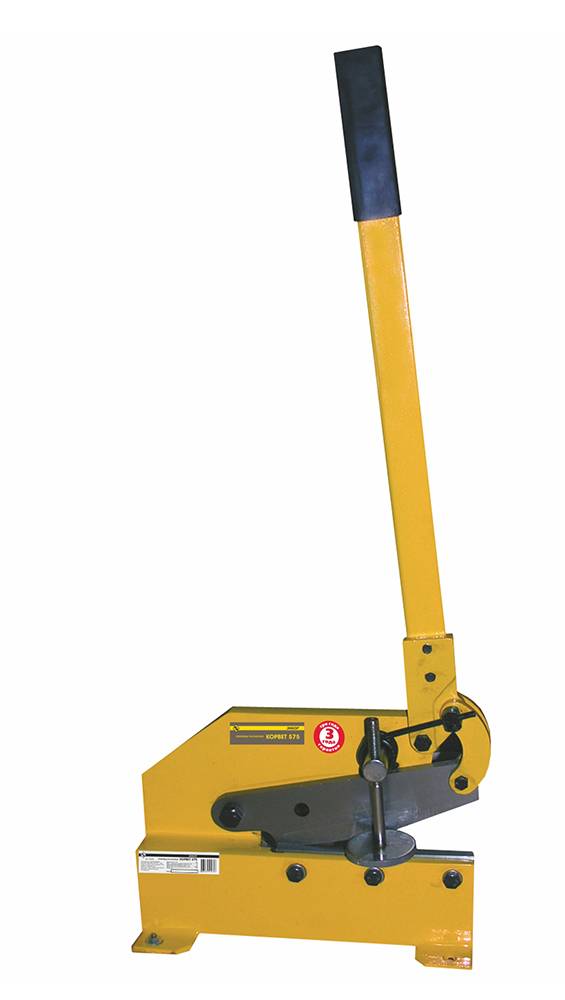

Рычажные ножницы по металлу

Трёхзвенные рычажные ножницы

Установлено, что схеме, которая будет описана далее, возможно производить резку сортового и листового проката с размером поперечного сечения до 10 мм, чего в большинстве случаев бывает достаточно не только для собственных нужд, но и для изготовления стальных изделий в рамках небольшого  бизнеса. Такие ножницы состоят из следующих узлов:

1. Станины, для изготовления которой понадобятся два равновеликих уголка с толщиной полки не менее 7 мм.
2. Нижней опоры, к которой крепится рабочий инструмент.
3. Верхней опоры, которая устанавливается в посадочное место, и имеет скос с целью уменьшения зазора между ножами в момент начала резки.
4. Корпуса, крепёжные отверстия под ножи в котором стоит выполнять немного овальной формы, чтобы компенсировать возможные погрешности установки инструмента.
5. Серьги.
6. Соединительной оси.
7. Крепёжных деталей.

Для изготовления всех деталей многозвенного механизма потребуется среднелегированная сталь марки 35 или выше. Длина опорной рамы определяется максимальными размерами разрезаемого металла: габарит ручных ножниц будет в примерно два раза больше ширины заготовки. Тем не менее, конструкция получается достаточно компактной, и позволяет для своей установки использовать обычные слесарные тиски и соответствующих размеров верстак.

Схема крепления рабочего инструмента состоит в следующем. В оснастке, изготавливаемой из высокопрочной инструментальной стали марок У10 или У12  выполняются посадочные отверстия с раззенкованной конической частью, для того, чтобы крепление выполнялось впотай. Комплект должен включать варианты для разрезания  профильного металлопроката. Для облегчения обслуживания оснастку стоит изготовить  двусторонней. Далее производится термическая обработка до твёрдости не менее 54…56 HRC, и шлифовка с целью ликвидации вероятного коробления рабочего полотна. Готовая оснастка устанавливается в  нижнюю и верхнюю посадочные части, и пригоняются один по другому таким образом, чтобы фактический зазор между подвижной и неподвижной частями не превышал 5…8% от толщины разрезаемого металла.

Конструктивные особенности электрических ножниц по металлу

Изучая, какие бывают ножницы, следует рассмотреть преимущества и недостатки электрифицированного инструмента. По внешнему виду электрические ножницы по металлу схожи с болгаркой. Небольшие модели оснащены узким корпусом продолговатой формы, благодаря чему их удобно держать в руке. Более габаритные, мощные варианты для удобства использования имеют выносную рукоятку.

Корпус электроножниц по металлу изготовлен из ударопрочного конструкционного ABS-пластика, во внутренней полости которого расположен двигатель. Передняя часть имеет многоступенчатый редуктор в металлическом кожухе. В данном узле осуществляется преобразование вращательного движения шпинделя в возвратно-поступательное, благодаря чему начинает работать режущая оснастка.

С виду электрические ножницы по металлу напоминают болгарку

Рабочий орган электроножниц работает по тому же принципу, что и у ручных моделей. При прохождении листового металла между статичным и подвижным элементами происходит его разрезание.

Статья по теме:

Электрические ножницы по металлу характеризуются рядом преимуществ перед ручным инструментом. Во время обработки листового металла не нужно прилагать никаких усилий, поскольку процесс выполняется автоматически, благодаря чему увеличивается производительность. Поскольку в процессе работы отсутствует необходимость тактильного контакта, вероятность получить травму сводится к минимуму.

Электроножницы можно использовать для резки толстых металлических заготовок толщиной до 5 мм. При этом обеспечивается ровный и чистый рез. Исключается вероятность деформации или повреждения целостности заготовки. Такой инструмент способен обработать цветные сплавы, композитные и полимерные материалы, с которыми не может справиться ручное приспособление. Электрические ножницы могут разрезать не только гладкие листы, но и профильные материалы. При помощи инструмента можно изготовить по шаблону сложные криволинейные элементы.

Электроножницами по металлу можно резать заготовки толщиной до 5 мм

Как выбрать ножницы по металлу ручные: основные критерии выбора

Рассмотрев виды инструментов, нужно обратить внимание и на основные параметры, по которым определяются качественные и наиболее подходящие для работы ножницы

Вес

Как правило, качественные модели изготовляются из стали. Материал отличается продолжительным периодом эксплуатации. Стальные лезвия обеспечивают максимально точное разрезание. Режущие элементы тупятся лишь слегка, когда речь идет о большом объеме работ и регулярном использовании.

При покупке необходимо подержать ножницы в руке, рассмотреть со всех сторон, удостовериться в их весе. Ножницы должны быть достаточно увесистыми, чтобы можно было говорить об использовании качественных материалов. Если же масса ножница будет мала, то это значит, что помимо стали при производстве применялось и иное сырье, что снижает общую прочность инструмента.

Длина ножниц

Как правило, изготовители на упаковках к товару обычно обозначают общую протяженность моделей от края лезвий до самых рукоятей. Средний показатель варьируется в диапазоне от 175 до 350 мм.

Ножницы небольших размеров считаются наиболее оптимальными для мелких разрезов, а также торцевания и высечек.

Крупный инструмент стоит приобретать, если речь идет об обработке толстых листов, а также габаритных заготовок и крепких материалов. Образцы с продолговатыми рукоятями предоставляют возможность приложить небольшое количество усилий при смыкании лезвий. Пружина дополнительно помогает облегчить раскрытие и закрытие.

Максимальная толщина реза

Ножницы следует выбирать с учетом толщины материала, разрезание которого будет осуществляться после их приобретения. Конструкция резцов и затачивание совершается в соответствии с предназначением.

Модели для работы с тонколистовыми металлами, к числу которых относится сталь, жесть, медь, алюминий и другие справляются с раскроем материала до 0,8 мм.

Ножницы с более крупной рабочей частью и конструкцией большей прочности хорошо справляются даже с заготовками толщиной больше 1-1,5 мм, к примеру, профнастилом, металлочерепицей и прочими.

Сторона реза

Ножницы по металлу отличаются стороной резой — они могут быть левого и правого исполнения

По этой причине стоит обратить внимание на размещение нижнего резца

Большая часть моделей, в соответствии с ГОСТом, выпущены в леворежущем исполнении, поскольку лезвие внизу находится по левой стороне. Подобные модели являются наиболее подходящим решением для правшей.

Инструменты в праворежущем исполнении изготовляются для левшей, которым неудобно пользоваться ножницами, выполненными иным способом.

С фигурными и комбинированными моделями ножниц определяться нужно немного по-другому

Когда речь идет о криволинейном резе, стоит учесть определенное направление раскроя, а не уделять внимание исключительно на том, для левшей или правшей инструмент

Первоначально подобное разделение выглядит весьма сложным. Проще выбирать инструмент с учетом следующего: правшам следует отдавать предпочтения левым ножницам и наоборот.

Производители

Ножницы по металлу изготавливаются в разном ценовом сегменте. На цену влияет множество самых разных факторов, например, материалы, используемые при производстве инструмента, а также гарантийный срок службы и технология изготовления.

Среди бюджетных моделей достаточно востребованными являются продукты следующих компаний: STAYER, FIT, Зубр, Энкор, Unipro, SPARTA. Их ножницы хорошо подходят для использования не только в домашних условиях, но и при проведении более масштабных задач, если разрез металла не осуществляется каждый день.

Многие производители предлагают весьма качественные модели ножниц по металлу

Профессиональные строители, которые занимаются сооружением различных конструкций с использованием алюминиевого или любого другого металлического профиля, монтажом вентиляционных систем и прочими работами на постоянной основе, предпочитают пользоваться высококачественными инструментами марок Kraftool и Stanley и иными изготовителями профессионального оборудования. Их приобретают, если предстоит внушительный объем выполняемых работ с материалом, который обладает большой толщиной и прочностью.

Выяснив, как именно выбрать ножницы по металлу, можно отправляться в магазин за их приобретением. Зная что да как, покупатель сможет подобрать для себя качественный и удобный инструмент.

Схема резания дисковыми ножницами

Резка стационарными дисковыми ножницами с электроприводом осуществляется в следующем порядке:

• Установка роликов, необходимых для реза. Тип режущего инструмента выбирают по виду разрезаемого материала (медь, алюминий, сталь, металл, покрытый цинком или полимером), его толщине.
• Регулировка зазора между парой дисков. Для предотвращения загиба кромок и необходимой точности реза, зазор между ножами настраивается в зависимости от толщины рулона или листа, твердости и хрупкости металла. Для материала толщиной менее 1 мм, зазор между ножами не оставляют. Для металла 1-1,5 мм и более оставляют расстояние между роликами 0,1 от толщины листа.
• Запуск станка и подача материалов. Далее размечают линии раскроя. После настройки запускают вращение, подают металл на режущий инструмент. Размеры заготовки контролируют по шаблону или разметке станка.

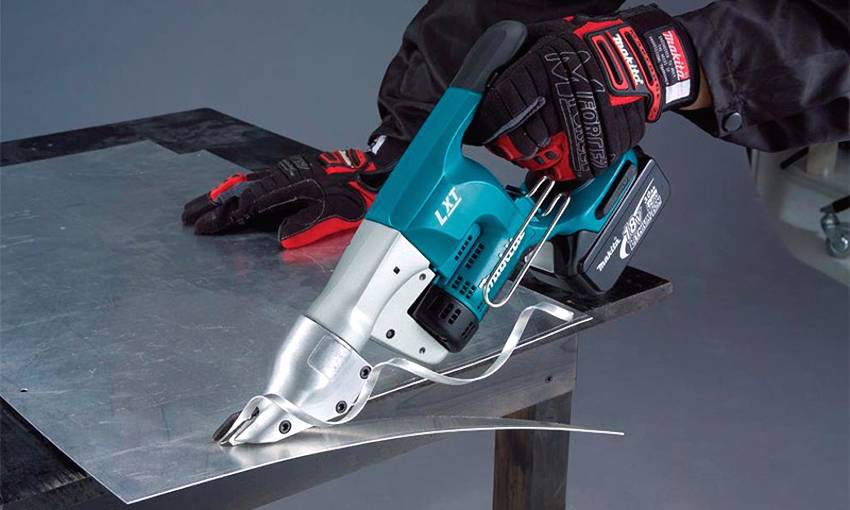

Рез листового металла электроножницами

После раскроя получаются ровные кромки без заусенцев и наплывов и других дефектов. Линия реза после дисковых ножниц практически не нуждается в дополнительной обработке.

Виды механических ножниц

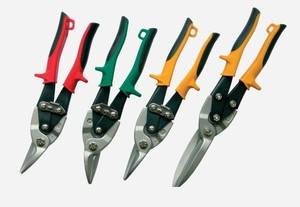

Ручные ножницы по металлу применяются для раскроя листового материала и жести. Максимальная толщина листов для стали — 1,0 мм, для алюминия — 2,5 мм. При различных работах требуется использование инструмента с разными характеристиками. По рабочим параметрам различают:

• Слесарные ножницы для прямой резки. Могут использоваться только для резки по прямой или по окружности большого диаметра.
• Криволинейные ножницы. Имеют закруглённые лезвия, которыми удобно вырезать фигурные элементы или отверстия.
• Пальцевый инструмент имеет очень тонкие лезвия. Используется для изготовления сложных форм.
• Стуловые. Имеется возможность закрепить нижнюю часть на верстаке и прилагать усилие только к верхней рукоятке. Это увеличивает возможное силовое воздействие на лезвия.
• Силовые ножницы. Снабжены механизмом двойной рычажной передачи. Можно резать листы толщиной до 2,5 мм.
• Рычажная модель. Закрепляется на верстаке и имеет только одно подвижное лезвие.

Левые предназначены для произведения реза, закруглённого в левую сторону, и режущая нижняя кромка у них расположена слева. Держать их следует в правой руке. У правых расположение режущей кромки справа и возможность осуществлять рез, закруглённый вправо.

Различается режущий инструмент и по способу изготовления. Изделия производятся методом литья или ковки. Кованые изделия более дорогие, но они прослужат дольше литых и не требуют частой заточки. Чтобы хорошо заточить ножницы, потребуется горизонтально шлифовальный станок или наждачный станок с абразивным кругом для заточки резцов. Правильно наточить ножницы можно в инструментальном цеху или лучше отнести их в специализированную мастерскую.

Качество реза без заусениц и задиров тоже говорит в пользу более дорогих изделий. Режущие возможности — параметр, который показывает допустимую толщину обрабатываемого стального листа.

https://youtube.com/watch?v=whDL-56CrqI

Гильотинные и рычажные модели

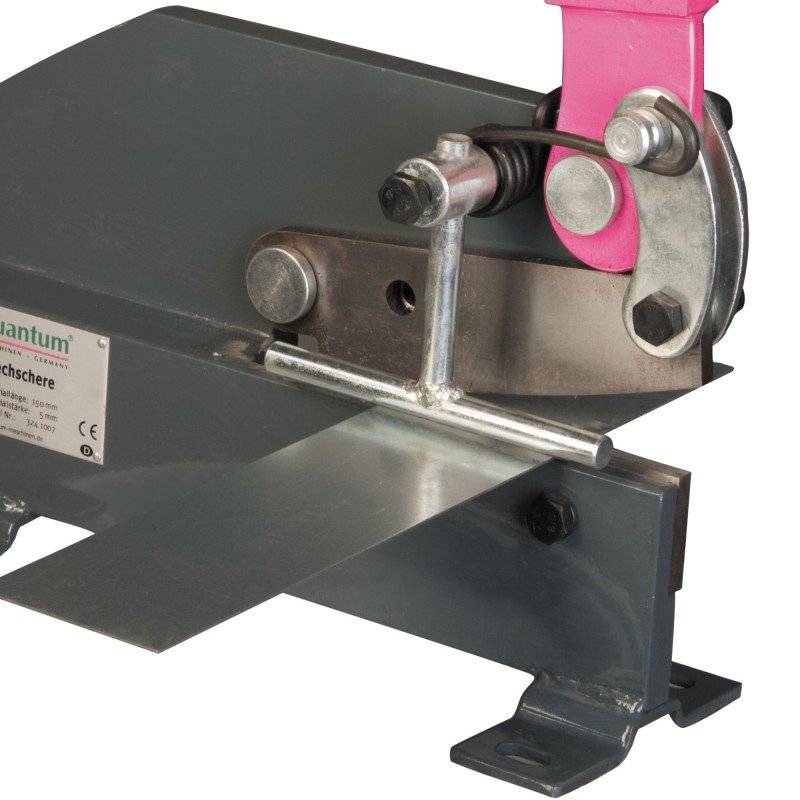

Рычажные ножницы предназначены для отрезания толстых листов и металлических прутьев. Особенность конструкции заключается в жёстком креплении нижнего ножа к станине. Верхний нож остаётся подвижным и закреплён на рычаге. Рычаг во много раз увеличивает усилие, которое прилагается к режущим кромкам. При опускании рычага происходит отрезание материала. Рычажные механизмы используются только для ровного реза. Если необходимо вырезать фигурные детали, то применяют ручную резку или электрический инструмент.

При необходимости резать металл большой толщины применяют гильотинные станки. Принцип их действия похож на рычажные приспособления, но привод используется не ручной, а электрический или гидравлический.

Лучшие производители

Чтобы выбрать ручные ножницы по металлу, полезно ориентироваться на инструменты известных брендов. Среди множества производителей ручного инструмента можно выделить:

• Kraftool. Хорошо зарекомендовал себя на рынке бытового и профессионального инструмента.
• ООО «СМИ» Арефино. Российский производитель. Выпускает надёжную и удобную в эксплуатации продукцию.
• Gross. Изготавливает ручные профессиональные ножницы по металлу из высококачественной стали.

Продукция известных брендов стоит дорого, но дешёвые изделия могут оказаться плохого качества и прослужат недолго.

Ограничения рычажных ножниц и возможность их преодоления

Главный недостаток рычажных ножниц, не имеющих механического привода – необходимость совершать очень длинные перемещения, чтобы снизить усилие резки металла. Кроме того, при ручном  приводе невозможно обеспечить постоянство скорости реза, что может ухудшать качество поверхности разделения металла. Удлиняя привод, приходится жертвовать габаритными размерами оборудования. Кроме того, удлинение  плеча всегда ухудшает контроль за качеством прижима заготовки, и требует применения более мощных зажимов, удерживающих разрезаемый металл от смещения. При этом также нет возможности для качественного разрезания профильного проката: прутков, уголков и пр. Указанные ограничения преодолеваются конструкциями с многозвенным рычажным механизмом реза, а также использованием различных способов усиления без участия мускульной силы. При этом механического привода не требуется. В первом случае применяются преимущественно кинематические  схемы с двумя рычагами. К основному рычагу (каждая из частей которого соединяется с другой частью при помощи общей оси), добавляется дополнительный, а его связь с основной парой достигается наличием цилиндрического стержня, имеющего реечный привод. Реечный механизм состоит из следующих деталей:

• промежуточного рычага;
• возвратных пружин;
• поворотных скоб;
• винтовой пары, соединяющей рейку с промежуточным стержнем.

Этот способ, хотя и обеспечивает более высокое качество резки металла, но существенно усложняет схему рычажных ножниц. Изготовить такой вариант в домашних условиях весьма затруднительно, кроме того, усилие рабочего останется достаточно высоким. Если вместо реечной передачи в промежуточном стержне разместить механический усилитель, то результирующая нагрузка заметно снизится. Такая разновидность ручных рычажных ножниц включает в себя, помимо основных рабочих элементов также:

• цилиндрический полый стержень;
• усилитель с самотормозящейся резьбой;
• соединительный стержень;
• подпружиненный фиксатор;
• противовес.

Наличие груза придаёт процессу резки металла ударный характер, за счёт чего удаётся повысить энергию реза, и разделять заготовки с большей толщиной или площадью поперечного сечения. Однако ударный характер приложения нагрузки утомляет рабочего (особенно при продолжительной работе), а амплитуда колебаний устройства на раме увеличивается. Для установки таких ножниц потребуются более надёжная опора и ровная поверхность пола. Производительность резки металла также снизится. Наиболее современной считается  трёхзвенная схема. В данном случае достигается требуемый компромисс между прилагаемым усилием и длиной  перемещения подвижного инструмента.

Лучшие арматурные варианты ножниц

Арматурные ножницы — совершенно другой вид ножниц. Они предусмотрены для перекусывания болтов, арматуры и прочих металлических конструкций.

STAYER Master 2330-060

STAYER Master 2330-060

STAYER Master 2330-060 — модель от немецких производителей, которая вполне способна быстро и легко прорезать незакаленную сталь. Если же говорить о закалённых металлах, то они также могут подвергаться воздействию со стороны данного инструмента, но при этом, уже в меньшем количестве.

Чтобы обеспечить хорошую прочность, сталь дополнительно закаляется током высокой частотности. Данная модель выделяется в рейтинге за счет своих характеристик, благодаря чему она пригодна для самых разных строительных условий.

Болторез может эффективно справляться с самой толстой арматурой и при этом не иметь никаких побочных эффектов. У мастеров STAYER Master 2330-060 вызывает интерес из-за своего усиленного коннектора, благодаря которому срок службы товара увеличивается в разы, несмотря на оказываемые на инструмент нагрузки.

Плюсы

• есть специальный вырез для устройства шнурка;
• наличие предохранителя для безопасности;
• изделие дополнительно покрыто напылением для защиты от появления коррозии.

Минусы

• внушительная масса;
• размеры;
• цена на изделие.

STAYER Master 2330-060

MATRIX 78545 750 мм

MATRIX 78545 750 мм

Болторез MATRIX 78545 750 мм оснащен длинными рычажными рукоятками для максимальной передачи усилия. Изделие выполнено из инструментальной стали. Болторез используется для перекусывания стальной проволоки, болтов и арматурных стержней. Инструмент имеет двойной рычажный механизм, что облегчает перекусывание. На рукоятках болтореза имеются резиновые накладки для большего комфорта во время работы.

Плюсы

• хорошая стоимость на изделие;
• качественное Защитное покрытие;
• есть запас расстояния между лезвиями;
• удобство использования;
• высокое качество инструмента.

Минусы

ручки со временем трескаются.

MATRIX 78545 750 мм

ЗУБР 23313-045

ЗУБР 23313-045

ЗУБР 23313-045 — интересная модель, которую можно использовать в профессиональной деятельности. Имеет хорошую длину и считается полупрофессиональным приспособлением. Изготовлена из хромомолибденовой стали.

Болторез ЗУБР Мастер выделяется своей надежной сверхпрочной конструкцией двухрычажного механизма. За нее обеспечивается чрезвычайно высокая производительность резки металлических и стальных прутков, в том числе закаленных.

ЗУБР 23313-045 активно применяется для самых разных целей: перекусывания металлических прутков и проволоки, в том числе закаленной, а также для перекусывания строительной арматуры и снятия силовых запорно-пломбировочных устройств самого разного типа.

Плюсы

• малая масса;
• удобство использования;
• долгая гарантия на 5 лет;
• встроенные прорезиненные фиксаторы.

Минусы

пригодится только для небольших толщин элемента.

ЗУБР 23313-045

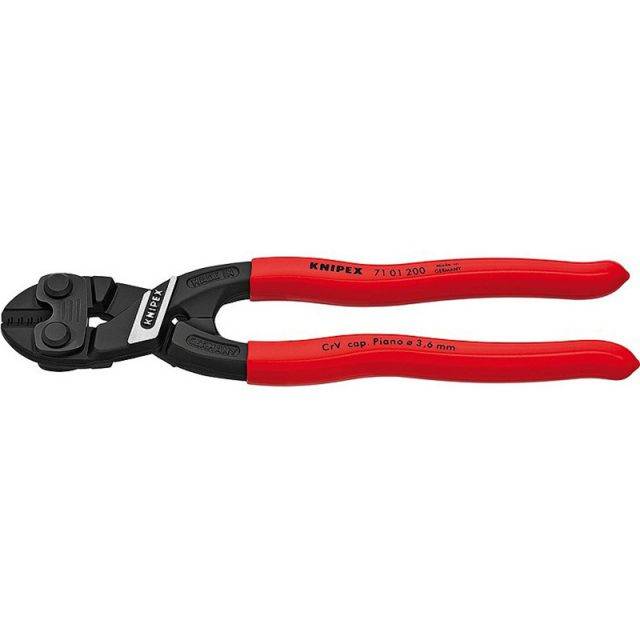

KNIPEX Коболт KN-7101200

KNIPEX Коболт KN-7101200

KNIPEX Коболт KN-7101200 — удобный, надежный, а главное — высококачественный инструмент, предназначенный для обрезки различной твердости проволоки, а также рояльной струны и прочих деталей.

Инструмент имеет прецизионные режущие кромки, которые закалены до твердости примерно 64 HRC. Легкая обрезка материалов обеспечивается особыми лезвиями. Они выполнены из высококачественной хромованадиевой кованой стали, закаленной в масле.

Усиленная режущая способность при малой затрате усилий объясняется конструкцией встроенных шарниров. Имеется специальная площадка под шарниром, предназначенная для захвата и натягивания проволоки диаметром более 1,0 мм.

KNIPEX Коболт KN-7101200 отлично справляется с болтами и гвоздями, заклепками и другими материалами диаметром до 5,2 мм, а также мягкой проволокой диаметром до 6,0 мм.

Инструмент длиной 200 мм и весом 335 грамм оснащен пластиковыми ручками алого цвета. Они сделаны максимально комфортными, а потому не скользят и удобно лежат в руке.

Плюсы

• мощная ручка;
• металлический корпус с порошковым напылением;
• прочные ручки.

Минусы

стоимость.

KNIPEX Коболт KN-7101200

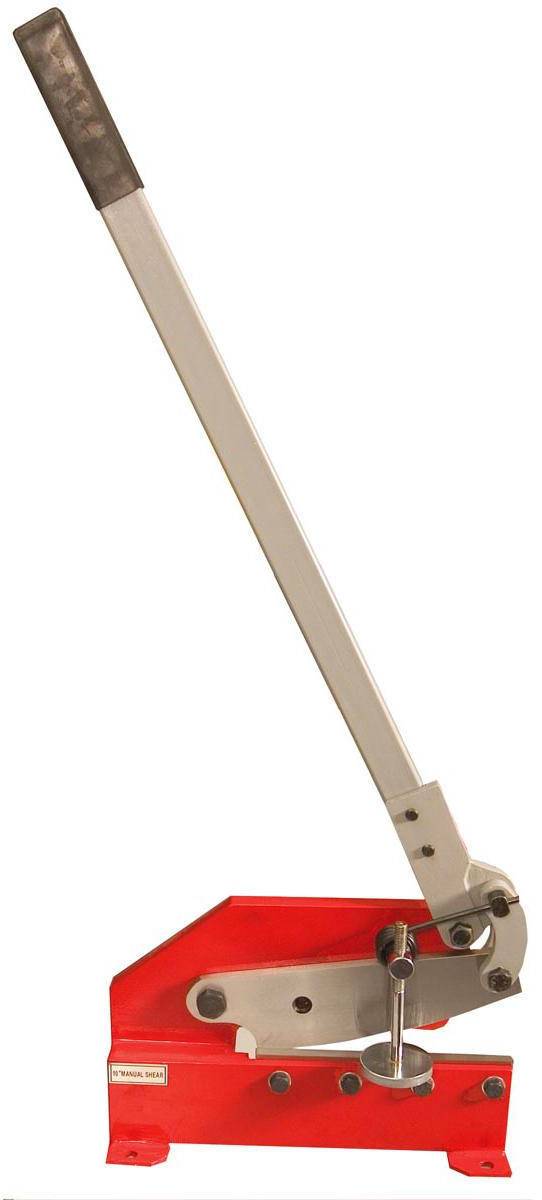

Виды рычажных ножниц

Конструкции рычажных резаков не отличаются разнообразием, основное отличие в типе привода:

• ручные — наиболее примитивное устройство, воздействием на рычаг приводится в движение режущее лезвие;
• электрические — работают очень быстро, отличаются высокой производительностью. Кроение металла на таком оборудовании не требует никаких усилий от рабочего;
• гидравлические — мощные, запускаются в движение гидравлическим приводом. Широко используются при необходимости больших усилий, например, для рубки арматуры или прута.

Ручные ножницы подразделяются в зависимости от назначения и конструкции:

• с прямыми лезвиями — применяют только для резки по прямой линии;
• с искривленными резаками — ими вырезают элементы сложной формы и отверстия;
• стуловые — применяются для кроения толстых пластов бумаги;
• пальцевые — очень тонкими резцами проделывают отверстия;
• рычажные — стационарно крепятся на верстак.

Кроме того, инструменты различаются по длине исполнительных элементов:

• с коротким лезвиями для проходного кроения;
• с длинными режущими поверхностями — для прямого кроения;
• комбинированные ножницы для любых видов, в том числе контурной.

Кроение мелких деталей рычажными ножницами невозможно, они удобны для крупных работ по раскройке или рубке.

Разновидности электроножниц по металлу, характеристики инструмента

Электрические ножницы по металлу по способу деформации обрабатываемого материала бывают листовыми, шлицевыми и вырубными. Первый тип инструмента по принципу действия более всего схож с ручным приспособлением. Статичный нож надежно закреплен на жестком опорном элементе, который имеет подковообразное исполнение. Подвижное лезвие работает в вертикальной плоскости посредством возвратно-поступательных движений.

Листовые электрические ножницы по металлу могут обрабатывать листовой металл разной толщины. Предварительно выполняется настройка прибора путем переустановки опорной площадки, благодаря чему регулируется зазор между нижним и верхним ножами.

Листовой инструмент характеризуется высокой скоростью и производительностью работ, точностью прямого реза. Он способен перекусывать материалы в виде проволоки или фальцев. В процессе обработки материала не образуется отходов в виде мелкой и длинной спиральной стружки. Благодаря тому, что ножи имеют квадратную форму с режущими кромками по краям, при затуплении одной из них можно изменить положение лезвия, поставив его острой стороной.

Из недостатков следует выделить то, что обрабатывать заготовку можно только от ее края. Ножницы характеризуются громоздкостью, не отличаются маневренностью, которая необходима для криволинейных резов и профильных заготовок. Цена ножниц по металлу листового типа стартует от 6 тыс. руб.

Электрические ножницы по металлу бывают листовыми, шлицевыми и вырубными

Характерные отличия шлицевых ножниц по металлу

Шлицевая конструкция оснащена двумя ножами. Один из них является неподвижным и закрепляется сверху. Он выполнен в П-образном исполнении, оснащен двумя режущими кромками. Нижнее лезвие инструмента осуществляет возвратно-поступательные движения в вертикальной плоскости с заходом в паз неподвижного ножа электрических ножниц.

Инструмент можно адаптировать под разную толщину листового металла, что осуществляется благодаря опции регулировки зазора между ножами. При выполнении резки металлической заготовки образуется тонкая спиральная стружка, которая выходит вверх и в сторону. Периодически ее необходимо обрезать кусачками.

Шлицевые ножницы по металлу могут резать заготовку на любом ее участке, при этом исключается деформация листа, а рез получается ровным и чистым. Инструмент можно использовать для выполнения отверстий, что очень актуально при решении вопроса, как увеличить отверстие в металле без сверла. Благодаря узкому носу приспособлением удобно работать в труднодоступных местах. Ножницы хорошо справляются с фальцами стального листа.

Шлицевые ножницы по металлу используются для резки металла толщиной не более 2 мм

Характерные особенности высечных ножниц по металлу

Вырубные электрические ножницы по металлу представляют собой компактный вырубной пресс, который можно перемещать вручную по полотну в заданном направлении реза.

Конструкция состоит из матрицы и пуансона. Первый элемент имеет круглую или квадратную форму, он закреплен на матрицедержателе. Пуансон выступает в качестве пробойника. Он является подвижным элементом конструкции. Пуансон фиксируется в ползуне, совершая возвратно-поступательные движения, передающиеся кривошипным механизмом.

Просечные электрические ножницы по металлу квадратной формы предназначены для обработки листового материала толщиной более 3 мм, а круглые могут резать металл толщиной до 3 мм. В процессе резки пуансон выполнят в листе отверстия, которые образуют непрерывную дорожку. Ее ширина равна диаметру вырубного элемента. Матрица и пуансон оснащены опцией бесступенчатого поворота на 360 градусов, благодаря чему обеспечивается легкость при выполнении криволинейного реза. Для достижения труднодоступных участков матрица фиксируется с угловым интервалом, равным 90°.

Высечные ножницы по металлу обеспечивают чистый рез и не деформируют заготовку

Вырубные ножницы по металлу характеризуются универсальностью, хорошей маневренностью, минимальным радиусом разворота, расширенной функциональностью, хорошей видимостью рабочей зоны. Инструмент способен выполнить криволинейные резы, разнообразные отверстия и высечения по шаблону. Он может начинать работу не только с края, но и с центральной части заготовки. Инструмент обеспечивает чистый рез без деформации заготовки. Благодаря значительной мощности устройства ножницы могут обрабатывать толстую заготовку.

Из недостатков инструмента можно выделить его способность строго выдерживать заданную прямую линию. Он тяжело справляется с перепадами толщин на заготовке. В процесс работы образуется большое количество металлических отходов в виде острой серповидной стружки.

Классификация инструментов

Для резки проволоки, крепежа, листового металла, профнастила и других материалов применяются ножницы по металлу. Они классифицируются по различным признакам.

Обыкновенные ручные

Такие инструменты производят для резки листов из стали и цветных металлов. Толщина стальных листов может быть от 0,5 мм до 1 мм, а цветных до 1,5 мм. Они изготавливаются:

• с режущими лезвиями;
• с прямыми лезвиями;
• с кривыми лезвиями.

В зависимости от того как расположены лезвия и режущая кромка, они делятся:

Правые — это модели,режущая часть которых имеет скос с правой стороны. Режут они по левой кромке листа с направлением по часовой стрелке. Левые — это инструмент, который режет по правой кромке заготовки с направлением против часовой стрелки и имеет скос режущей части с левой стороны.

Длина инструмента может быть от 200 мм до 400 мм, а режущей части от шарнира до острых концов — от 55 мм до 130 мм. Если они хорошо заточены и отрегулированы, то должны резать бумагу.

Большинство инструментов изготавливаются в леворежущем варианте, что соответствует ГОСТ 7210–75 .

Стуловые

Стуловые ножницы режут листовой металл. Его толщина может быть до 3 мм. От обыкновенных они отличаются большими размерами. Стуловые ножницы требуют физических усилий для резки заготовки, что уменьшает производительность труда. В процессе работы нижняя часть инструмента должна быть закреплена на твёрдой поверхности.

Ручные малогабаритные силовые

Вид таких приспособлений служит для резки прутков до 8 мм в диаметре и листовой стали до 2,5 мм толщиной. По размеру они такие же, как обыкновенные ручные ножницы. Нижнюю рукоятку инструмента закрепляют в тисках, а рабочую приводят в действие. Ножи у инструмента сменные, они прикрепляются к рычагам потайными заклёпками

Какие виды ножниц выпускают

Ножницы по металлу – какие бывают и зачем они нужны в повседневной жизни, какой фирмы изделия лучше покупать. Ручной инструмент имеет широкое распространение в быту и у профессионалов. Им пользуются жестянщики, строители, специалисты по установке окон, электрики и рабочие других специальностей.

По способу приведения в действие, можно выделить ручной механический инструмент, электрический и приводимый в движение гидравликой или сжатым воздухом.

По способу раскроя модели делятся на прямые и имеющие дополнительный функционал в виде реза по дуге или сразу обрабатывающие две плоскости.

Профессиональные ножницы обычно имеют узкую специализацию, например, для профиля или кабелей. Мощные за счет усилителей, высокопроизводительные, они применяются в основном при строительстве.

Работа наиболее простых ножниц по металлу

Принцип резки гильотинными (листовыми) ножницами заключается в том, что ножевая балка устройства, к которой прикреплена подвижная часть инструмента, по рабочему торцу должна иметь угол в 1,5…3°, вследствие чего резка металла происходит неодновременно по всей ширине. Это снижает усилие резки, но требует приёма, который бы компенсировал сдвиг листового металла (жести, плотного картона и пр.) при резке. Таким образом, потребуется надёжный прижим.

Основные узлы сабельной гильотины

Для привода самодельной гильотины можно применить электродвигатель небольшой мощности, поскольку энергоёмкость процесса невелика. Но по результатам расчёта максимального усилия резки часто достаточно и ручного привода, например, рычажного типа (в самодельных устройствах часто предлагается именно он). Потребуется также надёжное направление подвижных деталей в процессе резки, а также жёсткая опорная поверхность станины. В таком случае детали самодельной гильотины и само изделие не будут упруго деформироваться.

В чертежах обычно указываются пределы толщины и ширины листового металла, либо жести, на которые рассчитано устройство. Если же весь процесс получения листовых ножниц своими руками проводится самостоятельно, то проектирование начинают с уточнения силовых характеристик резки и выбора схемы механизма.

Исходными данными для выбора конструкции являются:

1. вид материала, с которым будут производиться операции;
2. предельные габариты листа по толщине, длине и ширине;
3. точность разделения;
4. предельные габаритные размеры ножниц;
5. тип привода.

Ручные ножницы

• с помощью ковки;
• с помощью литья.

Кованые изделия более дорогостоящие, но и гораздо прочней. Для придания режущему краю повышенной прочности данная часть подвержена дополнительной закалке. Этот инструмент затачивают редко: твердый и прочный край отлично режет без периодической заточки.

Литые изделия — более экономный вариант. Они быстрей изнашиваются, и для нормальной резки их нужно часто затачивать. Этот инструмент для порезки тонкого металла и для бытового пользования.

Существуют еще механические ножницы с рычажной передачей. В данном случае режущие края делаются из одного, более высококачественного и плотного металла, а ручки из металла или его сплавов попроще. Друг с другом они крепятся с помощью системы рычагов. Эта конструкция дает возможность резать металл с небольшими усилиями.

Вне зависимости от вида — рычажные или обычные — они бывают с лезвиями различной формы: прямые — с ровными ножами, а бывают левые и правые — для лучшего отрезания кривых контуров. Различаются они тем, какой из рычагов находится наверху:

• Правые ножницы называются так из-за того, что ими удобней выполнять плавный изгиб направо. Держать инструмент необходимо в левой руке. При резке под лист заходит правая сторона лезвия, что и дает возможность сделать ровный край выгнутой линии. Чтобы проще можно было различать, ручки красят в зеленый.
• Левыми ножницами, наоборот, проще отрезать кривые влево. Ими необходимо работать правой рукой. Во время резки вниз заходит левая сторона лезвий. Цвет рукояти — красный.

Как именно будет удобно отрезать длинные металлические листы, зависит от формы лезвий. В симметричном инструменте при резе металла, кромка листа упирается в лезвия. Чтобы отрезать дальше, необходимо выгибать лист. В итоге образуются заломы, плоскость искривляется.

Когда лезвия несимметричные, а крепеж смещен, этого не происходит, отрезать дальше можно свободно.

Невзирая на то, что отрезать металл инструментом со смещенным центром удобнее, в магазинах они встречается редко. Скорей всего, потому как стоят практически в два раза больше симметричных ножниц. Однако лучше выбирать удобный и хороший инструмент, нежели мучатся во время раскроя. Этим инструментом удобно работать и с металлочерепицей, и с профлистом. И оцинковку, и листовую жесть отрезают они также хорошо. Но в любом случае механическими ножницами можно отрезать металл, толщиной не больше миллиметра. Для порезки более толстых листов применяются другие виды инструмента.

Гильотинные и рычажные модели

Это совершенно иной вид режущего инструмента. Он имеет конструкцию из станины, где зафиксирован неподвижно нож, и подвижного лезвия, закрепленного на рукояти-рычаге. Рычаг и нижний нож закреплены друг с другом с помощью заклепки или шпильки, которые и обеспечивают возможность передвижения. Резка происходит таким образом:

• Металлический лист кладут на станину;
• Ровняют линию реза по режущему краю;
• Опуская рычаг, отрезают.

Для порезки большого количества одинаковых изделий удобно на рабочем столе закрепить упор — ровный брус. В этом случае отрезать можно без разметки, лишь уперев край металла в брусок.

С учетом особенностей конструкции рычажный инструмент хорош лишь для ровного реза. Для изготовления выгнутых заготовок нужно использовать иной вид, для малой толщины — ручные, для толстых изделий — электрические. Но рычажными быстро и легко отрезают материал толщиной 1-2 миллиметра, удобно изготавливать стандартные изделия одного размера.

В промышленности, как правило, необходимо резать металл большой толщины. Это выполняют с помощью гильотинных ножниц. Этот инструмент имеет почти такой же принцип работы, как и рычажные — верхняя часть двигается, нижнее – неподвижно. Но приводится в движение или электродвигателем, или гидравликой, да непосредственно режущие кромки берут мощней и больше.

По большому счету гидравлические ножницы бывают различного назначения. Помимо гидравлических гильотинных, существуют еще ручные для порезки металлической проволоки и прутка.
