Роторный компрессор

Порядок работы

Холодильный мотор снабжен тремя выходами. Требуется пометить для себя входное и выходное отверстие. Запаянный выход применяется для замены масла в двигателе. Его необходимо срезать, слить масло, залить новое (синтетику или полу-синтетику) и запаять.
С баллона требуется демонтировать выпускной клапан, снять крышку. Баллон очищают от следов коррозии и загрязнений снаружи и внутри, монтируют на место крышку. В крышку помещают переходник и крестовину.
Верхний патрубок предназначен для манометра и тройника. Еще один патрубок применяют для установки предохранительного клапана.
Затем следует изготовить раму для устройства.
На раму-основу закрепляют мотор и баллон-ресивер.
К вводной трубке следует присоединить топливные фильтры.
Проводку мастерят при использовании реле давления, тумблера и реле пуска

Установить пусковое реле важно сразу в правильном положении согласно метке.
Трубку, через которую будет подаваться воздух, необходимо присоединить к ресиверу.
Затем требуется установить манометр и шланг с запирающейся розеткой.

Сделать компрессор из холодильника своими руками экономически выгодно и несложно. Устройство не издает много шума при работе и вполне мобильно. При необходимости регулярного перемещения раму нетрудно оснастить колесиками.

Основные производители

Чтобы правильно подобрать холодильную технику, надо ориентироваться в её «содержимом». А основной узел, отвечающий за надежность, энергопотребление и производительность — это компрессор.

Лидером в производстве поршневых кривошипно-шатунных моделей считается американская компания TECUMSEN. По ее лицензиям работают многие заводы Европы и Азии.

Среди европейских производителей больше всего компрессор-моторов продает итальянский концерн EMBRACO. Заводы этого концерна в Европе, в Бразилии и в Китае производят около 20 млн. агрегатов в год, и их устанавливают на холодильниках такого известного производителя как LIEBHERR.

Концерну ELECTROLUX принадлежит несколько марок холодильников. Объём собственного производства мотор-компрессоров достигает около 12 млн. единиц в год, и они известны под следующими марками:

• австрийский Verdichter;
• итальянский Zem;
• испанский Unite Germetique;
• американский Kelvinator.

Очень хорошая репутация у датской компании DANFOSS. Её продукция вполне устраивает таких авторитетных производителей холодильников, как концерны BOSCH и SIEMENS.

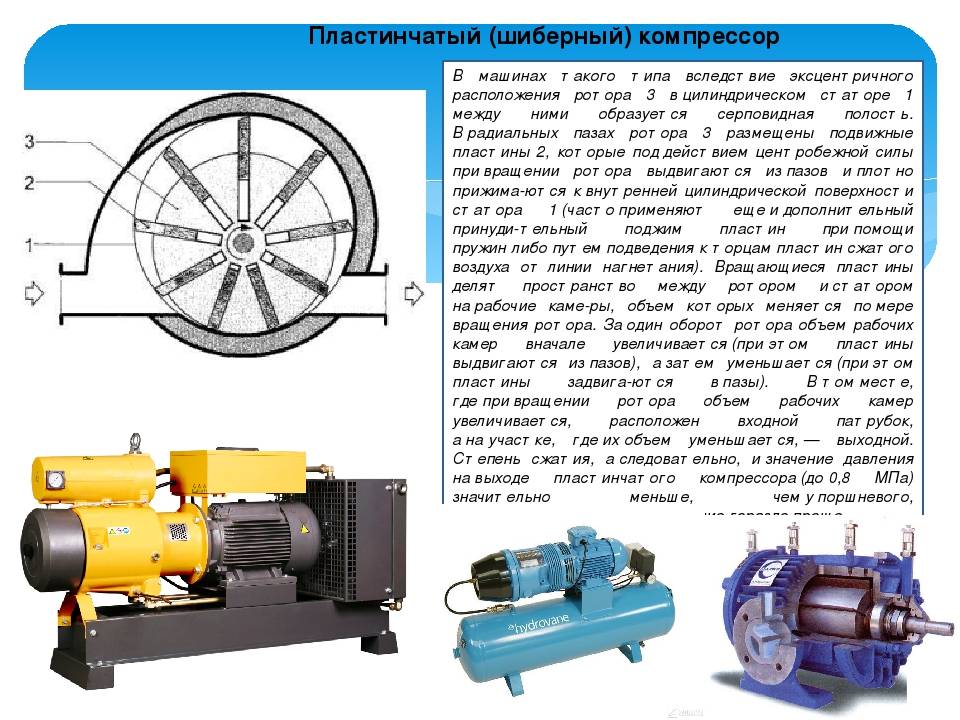

Пластинчато-роторные компрессоры

Конструкция пластинчато-роторного блока состоит из одного ротора, статора и минимум восьми пластин, масса которых, а соответственно и толщина ограничены. На пластину в процессе работы действуют силы: центробежная и трения/упругости масляной пленки.

Так как масляная пленка нормализуется и становится равномерной и достаточной лишь после нескольких минут работы компрессора, то во время стартов и остановов идет трение пластин о статор и соответственно повышенный их износ и выработка.

Чем большее давление должен нагнетать такой блок, тем большая разницы давлений в соседних камерах сжатия, и тем большая должна быть центробежная сила для недопущения перетоков сжимаемого воздуха из камеры с большим давлением в камеру с меньшим. В свою очередь, чем больше центробежная сила, тем больше и сила трения в моменты пуска и остановки и тем тоньше масляная пленка во время работы – это является основной причиной, почему данная технология получила широкое распространение в области вакуума (то есть давление до 1 бара) и в области нагнетания давления до 0,3-0,4 МПа.

Так как масляная пленка между пластинами и статором имеет толщину всего несколько микрон, то любая пыль, тем более твердые частички крупнее размеров, выступают как абразив, который царапает статор и делает выработку по пластинам. Это приводит к тому, что возникают перепуски сжимаемого воздуха из одной камеры сжатия в другую и производительность заметно падает.

В отличие от небольших вакуумных насосов, где широко применяется пластинчато-роторная технология, в компрессорах большой производительности и давлением выше 0,5 МПа со временем необходимо будет менять весь блок в сборе, так как замена отдельно пластин эффективна лишь в случае восстановления геометрии статора, а такие большие статоры восстановлению (шлифовке) не подлежат.

Производители обычно не дают никаких данных по ресурсу пластинчато-роторного блока, так как он очень сильно зависит от качества воздуха и режима работы компрессора. Для газовых компрессоров, качающих газ практически не останавливаясь круглый год, ресурс может действительно достигать и более 100 тысяч часов потому, что масляная пленка равномерна и достаточна все время работы без остановок.

А при промышленном использовании, где разбор воздуха крайне неравномерен и компрессор запускают и останавливают десятки раз в день, большую часть времени нормальной для работы масляной пленки внутри блока нет, что является причиной агрессивного износа пластин. В таком случае ресурс блока не более 25 тысяч часов.

Устройство и принцип действияроторно-лопастного насоса

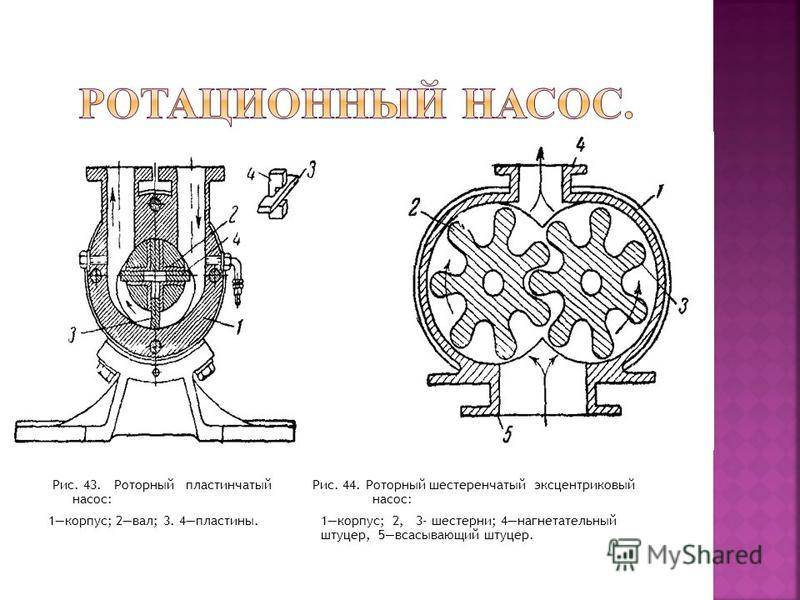

Роторные насосы бывают пластинчатыми и роторно-лопастными. 2-й вид устройств, является более надёжным.Двухлопастные роторы выполняют основную работу, а остальные элементы создают внутри камеры нужное давление и перенаправляют поток жидкости в нужное русло.

Роторно-лопастной насос состоит из таких элементов:

• Статора.
• Поршня.
• Ротора.

Данные элементы работают по следующему принципу:

• Жидкость поступает внутрь насоса сквозь входное отверстие.
• В результате вращения ротора она перемещается далее, благодаря поступательным и вращательным движениям.
• Взаимодействуя с внутренними стенками, роторные лопасти формируют замкнутое пространство.
• Далее пространство замыкается ещё больше, что провоцирует выталкивание жидкости, сквозь выходное отверстие.

Приобретая насосы ротационного типа, следует обращать внимание на их конструктивное исполнение. Они могут быть вращательными или поступательными

Судя по названию, вращательный тип способен осуществлять только вращательные движения, а поступательные и те и другие, чем характеризуется повышенное КПД и мощность насоса.

Роторно-вращательные насосы

Роторно-вращательный тип промышленных насосов может быть: винтовым или шестерёнчатым (зубчатым). В первом случае винты, вращающиеся вокруг своей оси формируют внутри насоса временные рабочие камеры. Они вместе с перекачиваемой жидкостью подаются вдоль винтовой оси к нагнетательному патрубку. При работе зубчатого вида насоса, стенки корпуса и шестерёнки формируют рабочую камеру. В итоге, попадающие внутрь жидкости двигаются и перемещаются в выходное отверстие.

Поступательные роторные насосы

Среди самых популярных роторно-поступательных насосов стоит отметить именно шиберный тип. Шиберные конструкции представляют собой вращающийся ротор, в продольные прорези которого встроены специальные пластины – шиберы. Функционирующая камера формируется 2-мя расположенными вблизи друг от друга шиберами, внутренними стенками корпуса и самим ротором. Герметичность обеспечивается, благодаря прижатию пластин к внутренней стенке самого насоса, путём воздействия центробежных сил или пружин.

Роторные насосы могут быть изготовлены по-разному, но работают по примерно одинаковому принципу и качественно выполняют поставленную задачу. Их используют не только в промышленности, но и в быту для полива сада. Если вы приобретаете данную конструкцию, обратитесь в магазин промышленной техники. Там вы можете посоветоваться со специалистом и подобрать устройство, максимально подходящее для выполнения поставленной задачи.

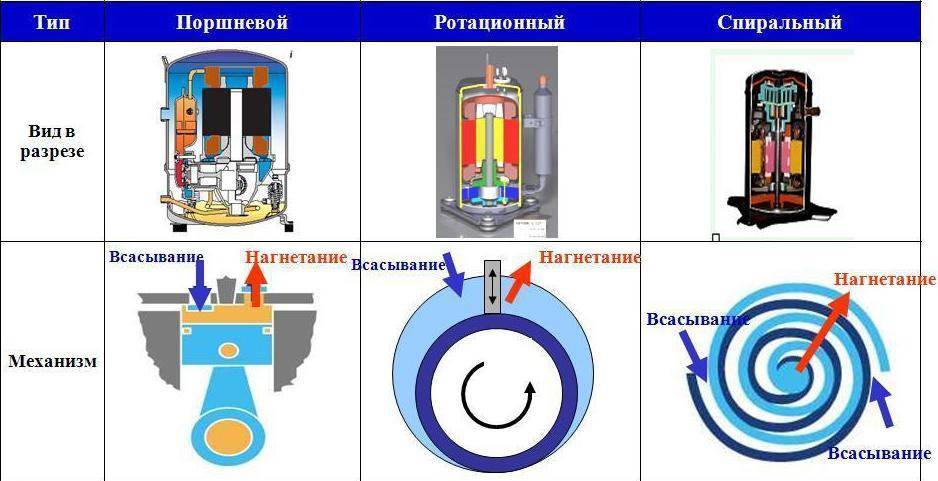

Роторный или ротационный компрессор

Роторный компрессор уменьшает объем воздуха, сжимая его между взаимодействующими, вращающимися в противоположных направлениях компонентами, которые нагнетают воздух в резервуар.

Сущность действия ротационного компрессора заключается в том, что независимо от его конструктивных особенностей, всасывание газа или воздуха производится той полостью компрессора, объем которой увеличивается при вращении ротора.

Ротационные компрессоры изготавливаются из нержавеющей стали, алюминия или чугуна.

Для промышленных или экстремальных условий металл может быть тяжелым. Компрессоры могут быть газовыми или электрическими. Мини или портативные компрессоры часто работают от батарей.

Роторные компрессоры состоят из воздушного резервуара, двигателя с вращающимися винтами, воздушного шланга и различных принадлежностей, включая манометр, фитинги и антивибрационные ножки. Воздушные компрессоры работают в широком спектре отраслей, таких как строительство, производство, сельское хозяйство, автомобилестроение, фармацевтика и производство пластмасс.

Чаще всего они используются для питания пневматических инструментов, которые зависят от стабильной и мощной подачи воздуха. Пистолеты для гвоздей, степлеры и отбойные молотки — вот лишь несколько примеров. Для работы шин, труб и других надувных изделий используются воздушные компрессоры.

Эти аппараты используются для наполнения резервуаров и баллонов плотным сжатым воздухом для увеличения емкости резервуара. Воздушные компрессоры используются для циркуляции и очистки воздуха, а их сила полезна для промышленной очистки и сушки.

Ротационные компрессоры могут работать в непрерывном режиме и используются в коммерческих и промышленных целях. Они также широко используются для автомобильных двигателей, поскольку их можно легко калибровать для соответствия поршневым двигателям.

Ротационные воздушные компрессоры сжимают воздух, уменьшая его объем за счет сжатия и кинетической энергии вращающегося элемента. Роторные винтовые компрессоры имеют форму винтовых винтов, которые сцепляются друг с другом, образуя воздушные карманы, которые постоянно конденсируются в объеме до тех пор, пока не будут выпущены.

В центробежных компрессорах используется роторная крыльчатка, которая быстро ускоряется, а затем замедляется. Эти компрессоры часто производятся для работы без сальников. Поскольку лопасти и роторы имеют тонкую механическую обработку, они очень плотно прилегают друг к другу и не требуют масла или смазки.

Безмасляные воздушные компрессоры используются в медицине и пищевой промышленности, где недопустима даже одна часть на миллиард нефти. Компрессоры идентифицируются не только по использованию масла или без масла, но и по принципу их работы.

Двумя основными типами операций являются компрессоры прямого вытеснения и динамические компрессоры. Компрессоры прямого вытеснения работают за счет заполнения и опорожнения воздушной камеры и включают в себя винтовые и поршневые компрессоры.модели.

Читайте: Что такое воздушные компрессоры и как они работают?

Читайте: Что такое безмасляные воздушные компрессоры?

Читайте: Что такое поршневые компрессоры?

В динамических воздушных компрессорах используется вращающееся устройство для принудительной конденсации воздуха. Осевые и центробежные компрессоры динамичны.

Компрессоры также могут быть одно- или многоступенчатыми, в зависимости от количества камер и циклов, через которые проходит воздух до достижения желаемого давления. Для многоступенчатых компрессоров возможно более высокое давление, но они не могут нагнетать воздух так быстро, как одноступенчатые модели.

Принцип работы ротационного компрессора

Жидкостно-кольцевые компрессоры

Такие модели считаются универсальным устройством, у которого давление создается при помощи жидкостного кольца. Он действует по принципу поршня. В рассматриваемом случае есть только один ротор, размещенный в центральной части. В большинстве случаев при изготовлении применяется чугун, вал из углеродистой стали рассчитан на воздействие большой осевой нагрузки. Стоит учитывать, что выделяют два типа подобных приборов – одноступенчатые и многоступенчатые.

Принцип действия этого механизма характеризуется следующими особенностями:

1. Ротор и цилиндр частично заполняются при сжимании жидкостной среды, за счет чего образуется кольцо.
2. При непосредственном движении поршня образуется газовый карман.
3. Сервисная жидкость в большинстве случаев представлена обычной водой бытового предназначения.

Встречаются подобные варианты исполнения не так часто, как другие. Но им свойственны следующие преимущества:

1. Возможность эксплуатации при минусовой температуре.
2. Надежность. Как показывает практика, механизм может прослужить в течение нескольких лет без возникновения неполадок и дефектов.
3. Эффективный теплоотвод.
4. Простое техническое обслуживание.
5. Устройство может применяться для работы практически в любой среде.
6. Между вращающимися элементами нет непосредственного контакта, за счет чего существенно снижается степень износа.

При изготовлении основных элементов применяется сталь ил чугун. Оба материала характеризуются повышенной устойчивостью к воздействию влажности или других химических веществ.

Компрессоры спирального типа

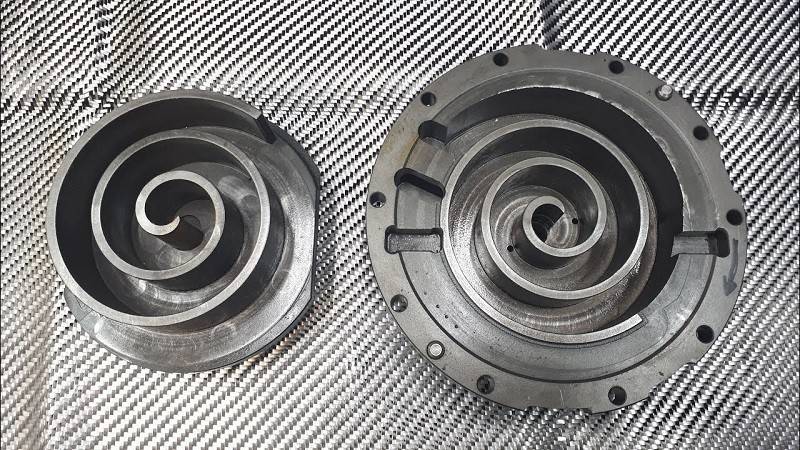

Меньше всего популярны спиральные конструкции, так как они представлены объемными машинами. В середине находятся спирали, которые вложили друг в друга, благодаря им обеспечивается создание необходимого давления.

Не обращая внимания на то, что аналогичная технология стала широко распространена, она используется не так давно. Спиральные роторные нагнетатели воздуха стали широко распространены в быту и промышленности.

Среди конструктивных свойств отметим:

1. Корпус герметичный, часто происходит путем литья или сварки. Благодаря этому обеспечивается большая степень эффективности спирального компрессора.
2. Есть муфта и блок спиралей.
3. Как источник вращения применяется мотор.

Во многих случаях конструкция имеет вертикальную компоновку. Для хранения смазывающей жидкости создается специализированный картер.

Обслуживание компрессора

Периодическая профилактика и следование простым правилам, которые указаны в инструкции по эксплуатации к устройству, заметно увеличат срок службы оборудования. В момент покупки компрессора обязательно нужно удостовериться в наличии паспорта, гарантийного талона и заводской описи комплектующих. Иначе сервисный центр может отказать в обслуживании. Общие рекомендации производителей техники и специалистов сервисных центров звучат таким образом.

1. Запуская агрегат в первый раз, в обязательном порядке проверяем масло посредством измерительного щупа. Смазку (технический состав) выбирать с оглядкой на инструкцию по эксплуатации. После запуска даём поработать двигателю 10-15 минут вхолостую.
2. Масло меняется на новое после 500 часов работы (ведём книгу учёта). После слива отработки ёмкость очищается от скопившейся грязи.
3. Перед использованием инструмента необходимо понизить давление до нормы, если оно сильно завышено.
4. Воздушный фильтр нужно чистить как минимум 1 раз в неделю. Многие производители рекомендуют менять его каждый квартал, особенно при активной эксплуатации оборудования.
5. В конце каждого рабочего дня необходимо сливать скопившуюся воду из ресивера.
6. По окончании работ воздух стравливается, а оборудование полностью обесточивается.
7. При длительном простое компрессора площадку и подвижные детали воздушного клапана нужно смазать.
8. Содержать устройство в чистоте. Попадание грязи в систему чревато не только потерей давления, но и выходом из строя основных элементов компрессора.

Что такое нагнетатель на авто? Его виды и детальный разбор нюансов

Важную роль для возрастания мощности играет качество подаваемой в двигатель воздушно-топливной смеси (ВТС). При помощи нагнетания в нее воздуха мощность можно увеличить до 50% . Это достигается с использованием нагнетателя, добавляющего объем воздуха в двигатель.

Виды нагнетателей

• Механический. Устройство использует механическую силу, возникающую при движении коленвала;
• Турбонаддув. Используется нагнетатель, приводимый в действие «выхлопами»;
• Электрический. Приводится в движение при помощи электрического тока от генератора и аккумулятора;
• Комбинированный. Использует в своем действии несколько предложенных выше схем.

Распространенные неисправности винтовых компрессоров и их устранение

Длительная эксплуатация любого оборудования приводит к тому, что оно требует либо сервисного обслуживания, либо серьезного ремонта. Не являются исключением и компрессоры, основным узлом которых является роторный блок.

Ремонт винтовых компрессоров своими руками вполне возможен в следующих случаях:

• аппарат с трудом запускается;
• компрессор не перезапускается;
• в выходном патрубке агрегата отсутствует сжатый воздух;
• низкая производительность;
• чрезмерный расход масла;
• непроизвольное срабатывание предохранительного клапана;
• отключение аппарата термостатом;
• отключение агрегата прерывателем сети;
• поломка роторного блока;
• повышенное давление.

Аппарат плохо запускается

Причиной того, что агрегат запускается с трудом, может быть низкая температура окружающего воздуха. Запуск компрессора произойдет только после прогрева помещения, в котором он установлен.

Устройство не перезапускается

Данная поломка вызывается плохим закрытием всасывающего клапана. Проблема решается прочисткой клапана. Если данная процедура не решила проблему, то клапан всасывания следует заменить.

Отсутствие сжатого воздуха

Если в выходном отверстии аппарата отсутствует сжатый воздух, то это признак закрытия регулятора. Чтобы устранить неисправность, потребуется проверить работоспособность реле давления. Именно этот узел подает питание на клапан, являющийся электромагнитным, который, в свою очередь, связан с регулятором.

Низкая производительность

Понижение производительности оборудования также связано с закрытием регулятора. В данном случае поломка вызывается засорением последнего. Чтобы производительность аппарата пришла в норму, требуется снять всасывающий фильтр, открыть или демонтировать регулятор, и хорошо прочистить его.

Чрезмерный расход масла или его утечка

Большой расход масла может вызывать сломанный фильтр, установленный в маслоотделителе, или негерметичность уплотнений этого же фильтра. В обоих случаях проблема решается заменой данных деталей.

Важно! Вызвать утечку масла может незакрытый регулятор или чрезмерно повышенное давление в системе. В первом случае следует проверить исправность электромагнитного клапана и регулятора

Во втором — подвергнуть проверке манометр

Во втором — подвергнуть проверке манометр.

Открытие предохранительного клапана

Данная поломка может возникнуть, если фильтр маслоотделителя засорился. Требуется проверить, существует ли перепад давления между масляным сепаратором, то есть его резервуаром и трубопроводом, в котором находится сжатый воздух. Проблема решается заменой фильтра.

Срабатывание термостата

Отключение агрегата термостатом может вызываться несколькими причинами.

1. Высокая температура окружающей среды. Следует обеспечить помещение с оборудованием хорошей вентиляцией, после чего нажать кнопку “reset” и перезагрузить аппарат.
2. Засорение охладителя масла. Требуется прочистить охладитель с применением растворяющей жидкости.
3. Низкий уровень масла. Следует долить необходимое количество последнего.
4. Неисправность термостата. Деталь следует заменить на исправную.

Отключение двигателя прерывателем сети

Срабатывание прерывателя цепи может вызвать низкое напряжение в сети. Следует проверить напряжение и, при его нормальных показателях, перезапустить аппарат, нажав на кнопку “Reset”.

Также прерыватель цепи может сработать при перегреве двигателя. В первую очередь, нужно проверить теплоотвод от электромотора. Если режим отвода тепла не нарушен, то произведите перезапуск оборудования. В случае, когда перезапуск не происходит, следует подождать несколько минут и снова повторить попытку.

Поломка роторного блока

Если обратить внимание на описание роторного блока, которое приводилось выше, то станет понятно, что его ремонт возможно произвести только в случае выхода из строя подшипников. В случае заклинивания роторов ремонт винтовых блоков следует доверить специалистам сервисного центра

Повышенное давление

Если давление поднимается выше максимально допустимых показателей, то в первую очередь проверяется регулятор. Возможно, нет команды на его закрытие. Убедитесь, что электромагнитный клапан находится в закрытом состоянии. При необходимости, данные детали следует заменить.

Материал подготовлен при участии специалистов https://www.v-p-k.ru/

Рабочий принцип шестеренчатого нагнетателя воздуха

Винтовой блок является центральным элементом конструкции роторного нагнетателя воздуха. Служебный срок такого элемента составляет приблизительно 15-20 лет. Необходимо учесть, что ротор нагнетателя воздуха имеет особенную форму, благодаря которой и обеспечиваются конкретные характеристики эксплуатации.

Рабочий принцип устройства определяет то, что на момент воздушной подачи не появляется вибрации или большого шума. Главная составляющая нагнетателя воздуха роторного типа не имеет компонентов, которые работают путем возвратно-поступательного движения. По этому конструкция может ставиться в непосредственном месте эксплуатации.

Рабочий принцип отличается следующими характерностями:

1. В виде основы конструкции применяется корпус.
2. В середине механизма размещены две шестерни, которые находятся в зацеплении.
3. У механизма есть подводящий и выводящий отрезок трубы.

Относится к ротационным компрессорам устройства, имеющие шестерни, находящиеся в зацеплении

Необходимо учесть, что для важного износа весомых частей проходит добавление вещества для смазки. По мимо этого, можно найти модели, которые также работают без смазки

Пластинчато-роторные компрессоры

Конструкция пластинчато-роторного блока состоит из одного ротора, статора и минимум восьми пластин, масса которых, а соответственно и толщина ограничены. На пластину в процессе работы действуют силы: центробежная и трения/упругости масляной пленки.

Так как масляная пленка нормализуется и становится равномерной и достаточной лишь после нескольких минут работы компрессора, то во время стартов и остановов идет трение пластин о статор и соответственно повышенный их износ и выработка.

Чем большее давление должен нагнетать такой блок, тем большая разницы давлений в соседних камерах сжатия, и тем большая должна быть центробежная сила для недопущения перетоков сжимаемого воздуха из камеры с большим давлением в камеру с меньшим. В свою очередь, чем больше центробежная сила, тем больше и сила трения в моменты пуска и остановки и тем тоньше масляная пленка во время работы – это является основной причиной, почему данная технология получила широкое распространение в области вакуума (то есть давление до 1 бара) и в области нагнетания давления до 0,3-0,4 МПа.

Так как масляная пленка между пластинами и статором имеет толщину всего несколько микрон, то любая пыль, тем более твердые частички крупнее размеров, выступают как абразив, который царапает статор и делает выработку по пластинам. Это приводит к тому, что возникают перепуски сжимаемого воздуха из одной камеры сжатия в другую и производительность заметно падает.

В отличие от небольших вакуумных насосов, где широко применяется пластинчато-роторная технология, в компрессорах большой производительности и давлением выше 0,5 МПа со временем необходимо будет менять весь блок в сборе, так как замена отдельно пластин эффективна лишь в случае восстановления геометрии статора, а такие большие статоры восстановлению (шлифовке) не подлежат.

Производители обычно не дают никаких данных по ресурсу пластинчато-роторного блока, так как он очень сильно зависит от качества воздуха и режима работы компрессора. Для газовых компрессоров, качающих газ практически не останавливаясь круглый год, ресурс может действительно достигать и более 100 тысяч часов потому, что масляная пленка равномерна и достаточна все время работы без остановок.

А при промышленном использовании, где разбор воздуха крайне неравномерен и компрессор запускают и останавливают десятки раз в день, большую часть времени нормальной для работы масляной пленки внутри блока нет, что является причиной агрессивного износа пластин. В таком случае ресурс блока не более 25 тысяч часов.

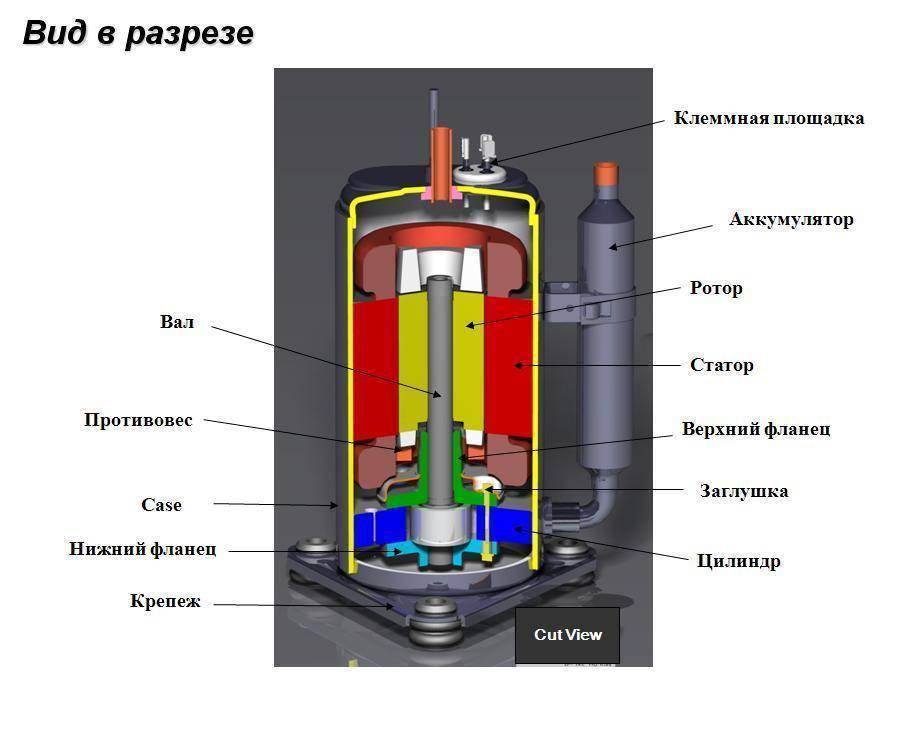

Устройство компрессора

Ротационные модели представляют целую группу компрессоров, отличающихся по конструкции и рабочим качествам. Основную долю станций этого типа составляют воздушные роторные установки. В данном случае устройство ротационных компрессоров базируется на валу двигателя, обеспечивающего рабочую функцию. На вал насаживается ротор, но в процессе работы движение осуществляется не из центра окружности, а эксцентрично. Это обуславливается тем, что вал традиционных моделей имеет смещение.

Функциональная начинка, в свою очередь, заключена в металлический корпус – обычно цилиндрической формы. В обязательном порядке от вала с ротором до поверхности корпуса выдерживается технологический промежуток. В процессе работы ротационный воздушный компрессор будет его сокращать в соответствии с величиной, равной вышеупомянутому смещению вала. Также для дополнительной защиты и предотвращения перетекания технической жидкости используются специальные пластины и заслонки.

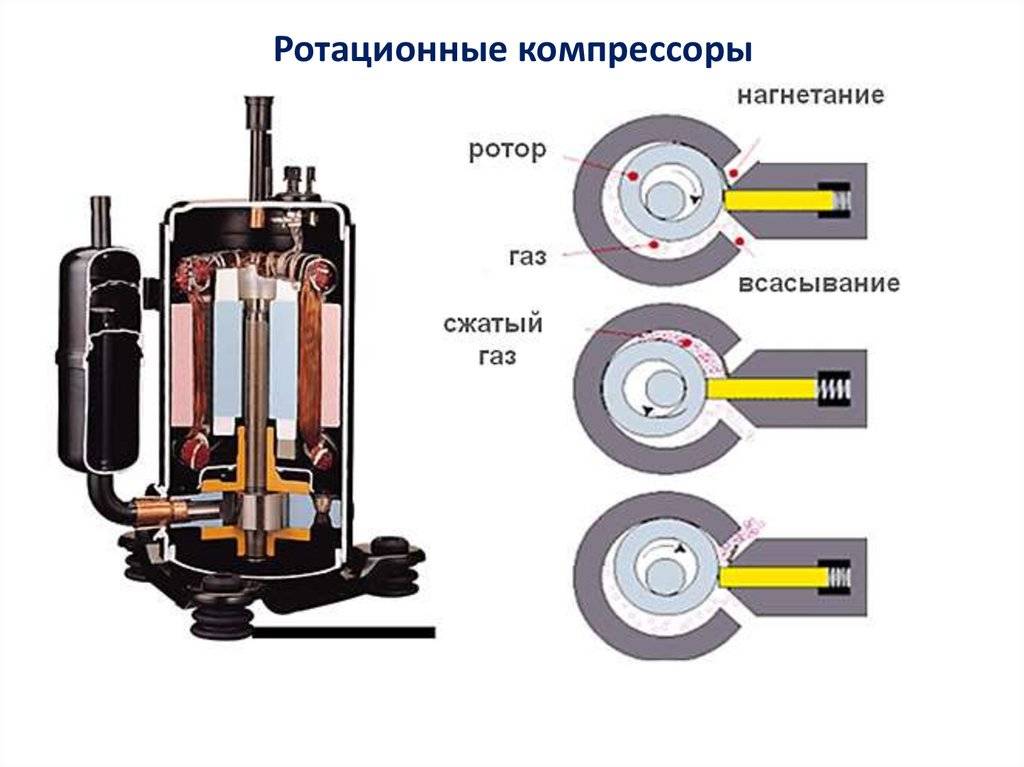

Компрессор с неподвижными пластинами

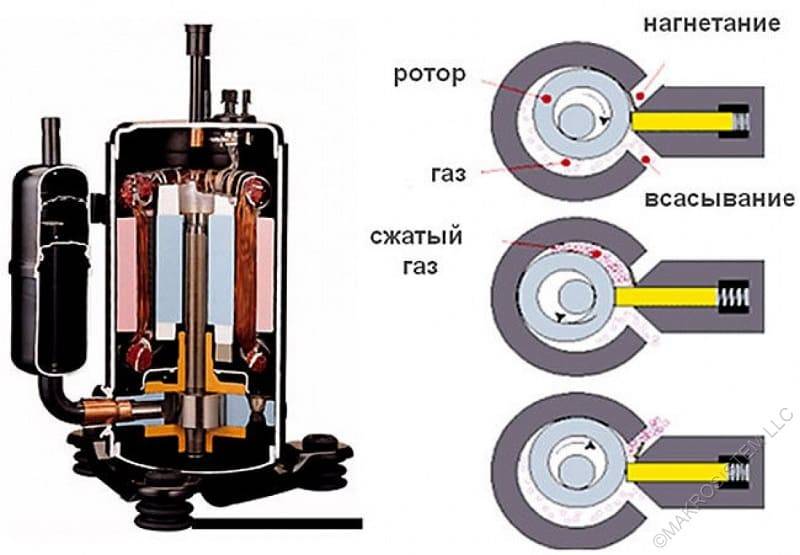

Другое название данного компрессора — с катящимся ротором (ККР).Конструктивно такой компрессор представляет из себя вал двигателя на котором насажен цилиндрический ротор, но вал находится не в центре окружности, а эксцентрично,то есть смещён от центра. Вращается ротор внутри также цилиндрического корпуса. Между ротором и корпусом образуется зазор, величина которого при вращении из-за эксцентричности ротора изменяется. Где его величина минимальна находится нагнетательный патрубок, а где максимальна — всасывающий. Пространство между ними перекрывает подвижная пластина, плотно прижимающаяся пружиной к вращающемуся ротору,предотвращая перетекание рабочего вещества из зоны высокого давления в зону низкого. Наглядно это видно на рисунках:

Приемущества этого вида компрессоров:

-очень простая конструкция

-немного движущихся деталей

-надёжность

-отсутствуют клапаны

-меньшие пульсации давления, так как ротор движется непрерывно

-отличные массогабаритные показатели

-маленькие газодинамичесие потери на всасывании

-невысокая цена, из-за массовой распространённости

Недостатки:

-перетекание газа из области всасывания в область нагнетания

-наличие «горячей точки», т.е. трения в месте соприкосновения ротора с корпусом.

Что представляет собой винтовой компрессор: устройство и принцип работы

Это устройство для сжатия и подачи воздуха или других газов. Переходим к назначению деталей.

Составные части

В общем случае это:

• всасывающий фильтр — пропускает через себя и очищает воздух перед блоком сжатия;
• впускной клапан – переключает режим работы компрессора нагрузка/холостой ход;
• электромотор – приводит в движение роторы блока сжатия;
• винтовой блок – два параллельно ориентированных ротора (один выпуклый, другой вогнутый);
• привод – сцепляет винтовую пару с двигателем, отвечая также за вращение с заданной скоростью;
• охладитель масла – снижает температуру масла до заданных значений, не допуская перегрева;
• отделитель масла – специальный резервуар (бак), отделяющий масло от сжатого воздуха;
• термостат – меняет направление движения масла: малый круг — сразу в винтовой блок; большой круг — через охладитель;
• масляный фильтр — очищает масло перед подачей его в винтовой блок;
• реле и предохранительный клапан – защищают от поломки, срабатывая при резком повышении давления;
• трубопроводы – соединяют все отделы системы, обеспечивая прохождение масловоздушной смеси, масла и сжатого воздуха;
• вентилятор – способствует осуществлению забора воздуха, а также выполняет функцию общего охлаждения;
• блок управления – осуществляет контроль за работой компрессора в нормальном режиме, оповещение при аварии и настройку параметров;
• концевой охладитель – снижает температуру среды, прежде чем выпустить ее из оборудования.

Принцип работы винтового компрессора подробно

Пошагово он выглядит следующим образом:

1. двигатель запускает роторы, которые с соблюдением ведомости, вращаются по направлению друг к другу;
2. в результате этого движения атмосферный воздух всасывается через фильтр, в котором очищается от механических примесей;
3. в винтовом блоке воздух смешивается с маслом, сжимается и попадает в маслобак;
4. в маслобаке и сепараторе сжатый воздух отделяется от масла и через концевой охладитель поступает на выход установки, а масло после охлаждения поступает обратно в винтовой блок через масляный фильтр.

Процесс сжатия проходит в автоматическом режиме, отличается простотой и эффективностью. И это очередное преимущество и еще одна причина использовать именно рассматриваемое оборудование.

Отличие масляных и безмасляных компрессоров

Существует еще одна классификация, которая основывается на использовании в механизме смазочного вещества.

Масляные компрессоры

Масло в компрессорах используется для смазывания деталей — это защищает их от износа. Побочным эффектом использования масла является его содержание в воздухе на выходе. Хотя в современных компрессорах используются фильтры, отделяющие масло от воздуха, в нем все равно присутствуют микроскопические масляные частички. Это недопустимо в фармацевтике, пищевой промышленности и некоторых других сферах. Потребность в совершенно чистом воздухе привела к созданию безмасляных компрессоров.

В то же время, масляные компрессоры более надежны и имеют долгий срок эксплуатации, так как двигатель и подшипники медленнее изнашиваются. При уходе за ними нужно периодически проверять уровень масла — если он низкий, потребуется заменить масло в воздушном компрессоре.

Безмасляные компрессоры

Принцип работы безмасляных компрессоров мало чем отличается от масляных. Однако в этом случае работа происходит в “сухой” камере, без смазки. Это приводит к повышенному износу деталей и высокой рабочей температуре. Чтобы продлить жизнь таких агрегатов, производители стараются использовать материалы с низким коэффициентом трения и даже впрыскивать в рабочую камеру воду. Ресурс безмасляных моделей все равно остается ниже, чем у масляных, зато воздух, который они сжимают, чистый. Чтобы такое оборудование могло нормально работать, ему требуется хорошая система охлаждения.

Ротационные компрессоры с двумя роторами

Применяет такие компрессоры компания Toshiba. Для чего-же,собственно, понадобилось усложнять конструкцию добавлением ещё одного ротора?

Представим однороторный компрессор, ротор на его валу расположен эксцентрично, то есть смещён геометрический центр и ,соответственно, центр тяжести. Такую конструкцию, например применяют в телефонах для виброзвонка — двигатель с грузиком, смещённым относительно центра. Можно вспомнить и лопасть вентилятора с одним винтом — при вращении идут биения и вибрации. Для уравновешивания и придумали добавить ещё один ротор.

Как следствие этого:

-уменьшенный уровень вибраций и шума

-повышение надёжности и долговечности (не только самого компрессора, но и всей конструкции холодильной машины)

-возможность снижения производительности до 15 % от номинальной

Последний пункт важен для инверторных кондиционеров, так даёт возможность не выключать компрессор, работая на малых оборотах, при этом экономится электроэнергия.

Роторный винтовой компрессор

Ротационный компрессор считается довольно распространенным устройством, которое применяется для сжатия воздуха и различных технологических газов. Во многом эффективность зависит от дизайна подвижных частей. Высокая надежность и другие свойства определяют то, что роторные компрессоры устанавливаются в промышленности. Давление на выходе может достигать высоких показателей, как и при всасывании.

Конструкционными особенностями рассматриваемого механизма можно назвать следующие моменты:

1. Основные элементы представлены двумя винтовыми роторами: один вращается по часовой стрелке, второй против.
2. Между подвижным элементом и корпусом есть небольшой зазор.
3. Оба ротора крепятся к валу, который предназначен для непосредственной передачи вращения.
4. Роторный компрессор оснащается впускным и выпускным клапаном.

При изготовлении основных частей могут применяться самые различные материалы, в большинстве случаев нержавеющая сталь и чугун.

Принцип работы подобного механизма достаточно прост. Он следующий:

1. От двигателя вращение передается ведущему элементу, который за счет зацепления передает вращение ведомому.
2. Оба элемента расположены в герметичном корпусе со впускным и отводящим отверстием.

Важным моментом назовем то, что роторные компрессоры подобного типа могут быть масляными и безмасляными. Среди их отличительных свойств следует отметить следующее:

1. Масло существенно снижает степень износа конструкции, а также выступает в качестве охлаждения.
2. Устройства, куда не подается масло, служат несколько меньше, однако они подают более качественную среду.

В случае, если в системе есть масло требуется специальный фильтр, который проводит отделение смазывающего вещества от основной среды. Если она будет попадать в магистраль, то существенно снижается качество лакокрасочного покрытия.

Кроме этого, выделяют довольно большое количество преимуществ у рассматриваемого механизма:

1. Подвижные части могут работать при большой скорости.
2. Контакта между двумя подвижными элементами практически нет. Именно поэтому износ относительно низкий даже при длительной эксплуатации устройства.
3. Провести обслуживание можно своими руками.
4. Относительно небольшие размеры и вес.
5. Эксплуатационный заявленный срок составляет несколько десятков лет.
6. Не требуется много средств для поддержания работоспособности.

Они могут устанавливаться в быту или промышленности, обладать различными размерами и весом.
