Редуктор для газового баллона

Типовые неисправности и их ремонт

Отклонение рабочего давления от заданного может вызываться следующими причинами:

• Поломка пружины или ее смещение.
• Разгерметизация корпуса.

Утечка газа вызывается:

• Повреждение мембраны.
• Разгерметизация корпуса.
• Выход из строя клапана.

Некоторые редукторы выполняются разборными. Они, в принципе, доступны для самостоятельного ремонта. Неразборные газовые редукторы, разумеется, в случае неисправности подлежат замене целиком.

Так, например, домашнему мастеру, владеющему базовыми навыками слесарных работ, вполне под силу заменить пружину или мембрану в нерегулируемом газовом редукторе «Лягушка». Корпус с нарушенной герметичностью ремонту не подлежит. В этом случае все устройство придется заменить.

После замены поврежденных деталей на новые из ремонтного комплекта и сборки газового редуктора необходимо проверить его герметичность с помощью мыльного раствора.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см3), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

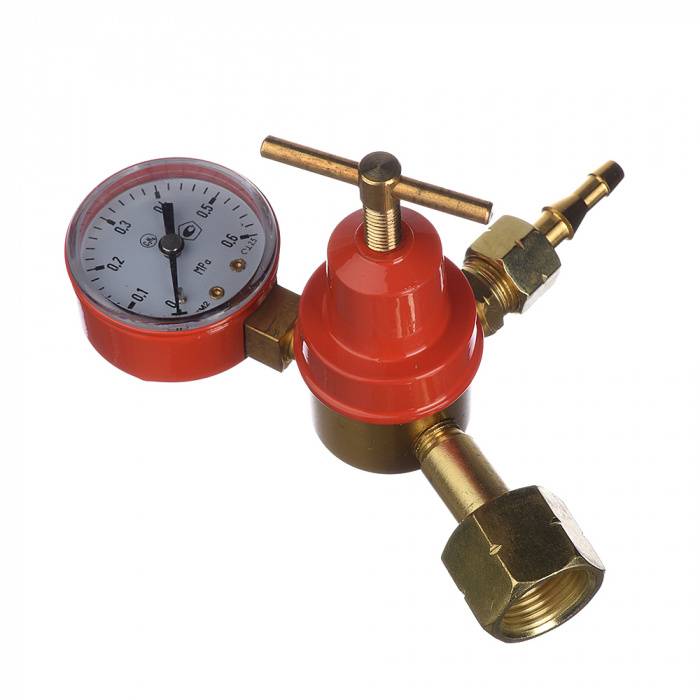

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

1. Корпуса.
2. Толкателя.
3. Клапанного седла.
4. Редуцирующей пружины.
5. Мембраны.
6. Понижающего клапана.
7. Присоединительного ниппеля.
8. Входного штуцера.
9. Задающей пружины.
10. Сетчатого фильтра.
11. Манометра.
12. Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

• Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
• Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
• Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.

Стандарты подсоединения к системе

Широко распространены устройства, поддерживающие два стандарта подключения редуктора к газовому баллону:

• ГОСТ — распространен в странах СНГ, применяется на стальных баллонах местного производства.
• GLK европейский стандарт, используется преимущественно на композитных баллонах.

Подключение редуктора к газовому баллону

По присоединению рабочего патрубка:

• Резьбовое соединение.
• Ниппели на 6,3 или 9 мм.
• Универсальный ниппель.
• GLK.

Некоторые газовые редукторы, например, РГДС, на заводе комплектуются запрессованным в корпус ниппелем на 9 мм.

Редукторы с регулировкой рабочего давления снабжаются резьбовым полудюймовым выходом, в котором в качестве опции можно закрепить накидной гайкой и универсальный ниппель.

Безопаснее использовать устройства, совпадающие по стандарту. Каждый переходник — это дополнительное соединение, повышающее риск утечки газа.

Устройство газового редуктора

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

• запорная пружина;
• мембрана, реагирующая на давление смеси;
• редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

• штуцер, обеспечивающий подачу газовой смеси;
• манометр – указывает на давление в емкости;
• обратная пружина, перекрывающая клапан;
• ячейка для сжиженного газа;
• клапан – от его смещения зависит объем выходящего газа;
• предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
• выходной манометр – указывает на рабочее давление;
• ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
• регулирующий винт – он регламентирует смещение мембраны;
• запорная пружина;
• мембрана – гибкая пластинка, отворяющая клапан;
• штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

• редукторы для горючих газов – водорода, метана, пропана, смесей;
• для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

• Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
• Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
• Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
• Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ. В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан. Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

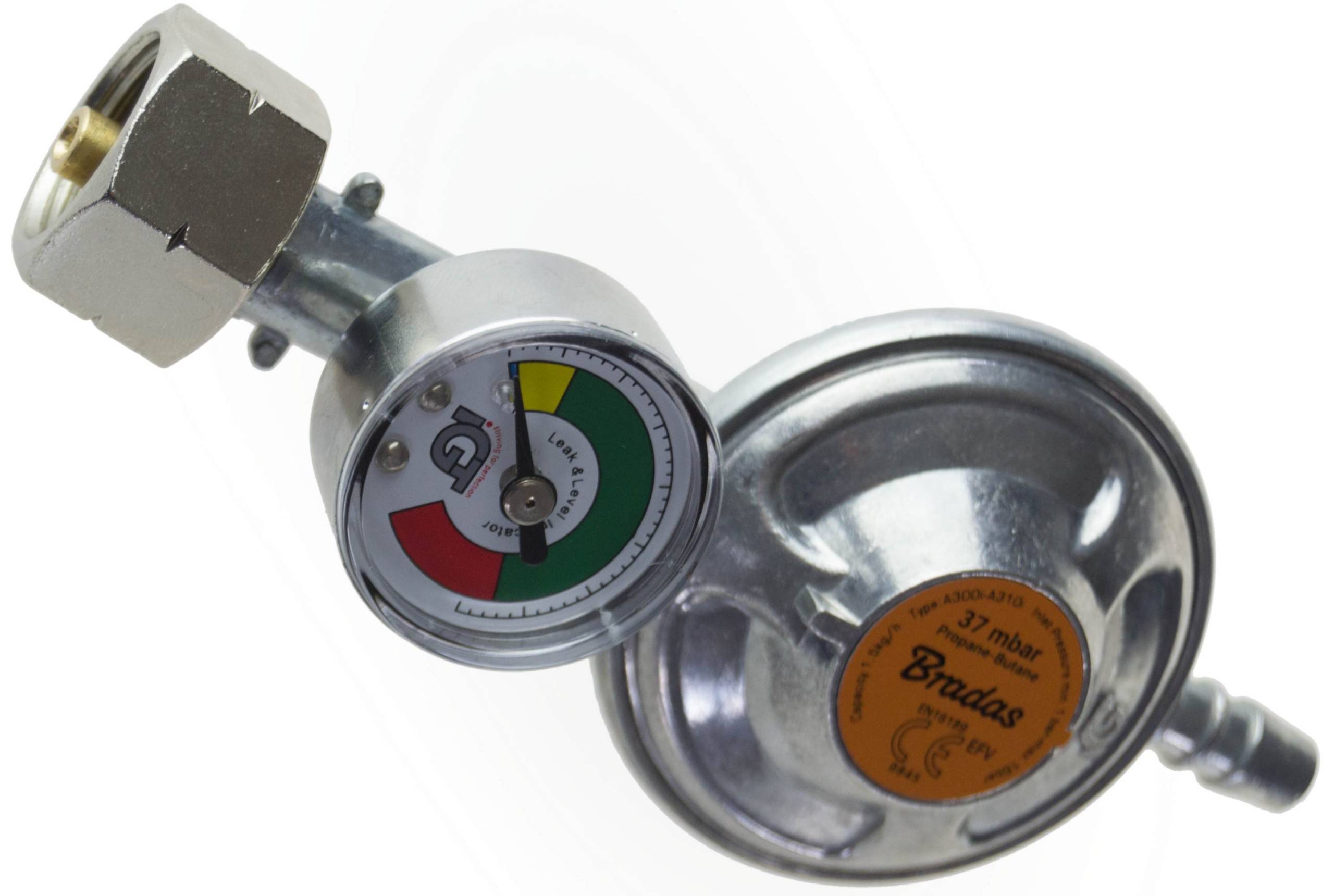

Особенности использования композитных газовых баллонов

Композитные газовые баллоны в последнее время приобретают все большую популярность. Это обусловлено их преимуществами над стальными собратьями.

• Вес. Легче стального почти вдвое.
• Удобство обращения. Есть удобные ручки.
• Прозрачность. Уровень заполнения можно легко увидеть.
• Удобство хранения. Можно ставить один на другой и штабелировать.
• Срок службы. Срок службы практически неограничен.
• Безопасность эксплуатации. Обуславливается отсутствием искрообразования и встроенными в газовый баллон предохранительным клапаном и плавкой вставкой.

 Поставляемые на российский рынок композитные баллоны производятся в Чехии, Норвегии ив Индии. При покупке такого баллона нужно обязательно уточнить стандарт присоединения. Если газовый баллон укомплектован по российскому стандарту – можно использовать обычный редуктор под газовый баллон. Если же газовый баллон поставляется с европейским разъемом, то потребуется либо заказать переходник, либо приобрести импортный редуктор. Следует учитывать, что каждое дополнительное соединение повышает риск утечки газа.

Как работает редуктор для баллона:

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор. Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.

Конкретика

Как уже было замечено, редукторы могут быть бытовыми и промышленными. Также универсальные модели.

Это простые модели. Они используются в быту и на природе. Вместе с домашними газовыми баллонами монтируются изделия РДСГ. Они отличаются очень простой конструкцией. Благодаря чему газ можно задействовать лишь в бытовых плитах. Эти изделия стоят мало и очень надёжны. Ещё существует редуктор типа Лягушка, есть модель РДСГ-1. Их следует применять только в баллонах с объёмом 12 – 50 л.

Класс универсальных настраиваемых редукторов имеет более сложную конструкцию и больший потенциал. Это отличный вариант для бытового применения и для работ в домашнем цеху. Изделия присоединяются к баллонам резьбовым способом, фиксируются надёжно.

Категория профессиональных моделей создаётся из лучших износоустойчивых материалов. У них высочайшее качество сборки и настройки: 0,4 — 1,6 МПа.

Часто многие дачники и любители походов задаются такими вопросами, как: а нужен ли редуктор для газовой горелки? И нужен ли редуктор для газовой плиты на даче? Стабильная и безопасная работа любых газовых приборов и в любых условиях необходима всегда. Даже, если острой необходимости в редукторах там нет, подстраховаться не помешает. Остаётся решить, какой редуктор нужен для газовой плиты.

Так как плита и горелка работают на пропановой основе, нужен пропановый редуктор. Подобрать эти изделия нужно, изучив их и сопоставив их характеристики. Из них ключевые это:

1. Назначение прибора.
2. Высшее входное давление.
3. Функциональное давление.
4. Высший расход газа.
5. Метод присоединения.
6. Планируемый эксплуатационный срок.
7. Стоимость.

Например, если у вас планируется подключение настольной портативной плитки только по выходным, расход газа по вашим расчётам – 5 л в месяц, то вам нужна ёмкость на 5 л и редуктор Балтика РДСГ-2.

Здесь часто возникают вопросы – а что вообще делает газовый редуктор Лягушка? Почему он так назван? Каково его назначение?

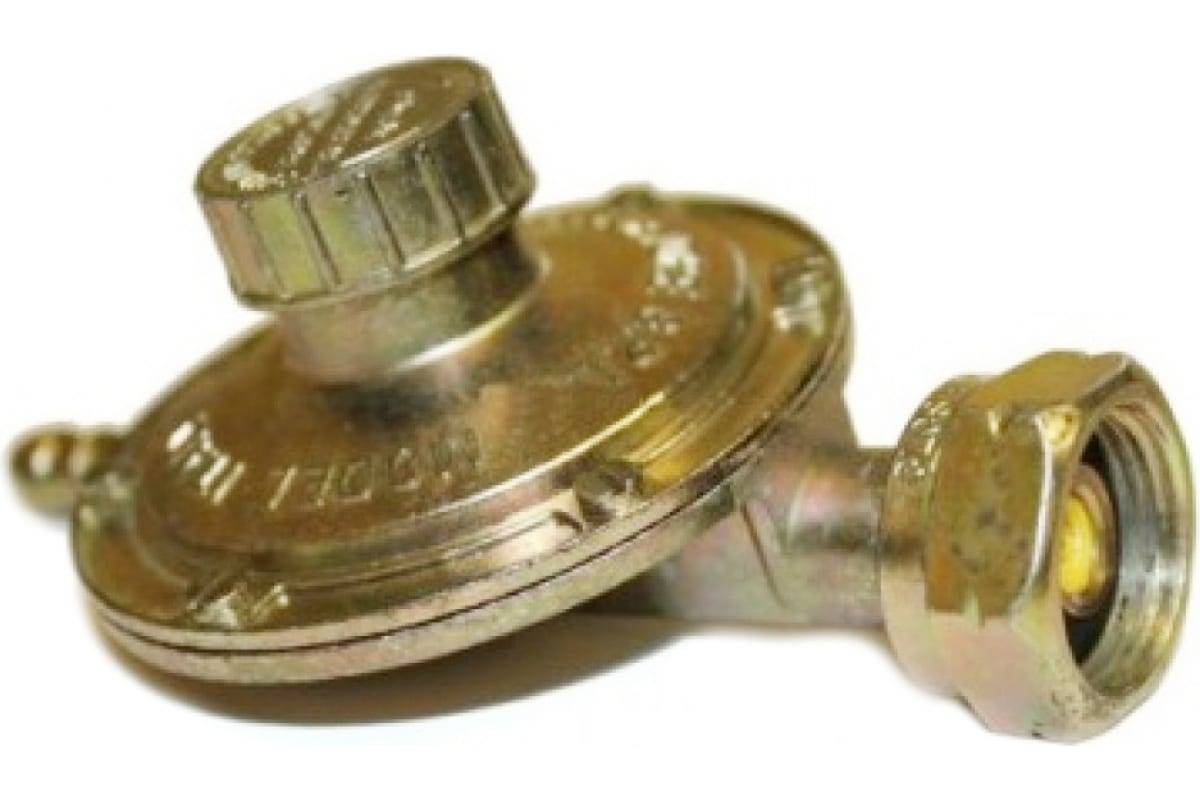

Почему лягушка? Это устройство прямое. В нём газ следует через штуцер. Открывается клапан и прижимается к седлу пружиной. Газ с высоким давлением не проникает в камеру. Мембрана вытесняет клапан из этого седла. Давление плавно снижается до рабочих значений аппарата, к которому монтирован редуктор.

Пружина выпрямляется. Клапан отсоединяется от седла и не мешает потоку газа. При росте давления пружина вновь придавливает клапан, газ не идёт. Такое принцип напоминает прыжки лягушки. Да и по форме прибор на неё похож.

При необходимости подключения композитной ёмкости к тепловому зонтику лучше использовать импортные изделия с разъёмом KLF

Для ведения газовой сварки в домашнем цеху оптимально подходит профессиональная модель БПО 5-3 Krass. Она гарантирует расход максимум 5 м 3 в час и позволит настраивать рабочее давление до 0,4 МПа. И для этой задачи у неё есть маховик и манометр. Благодаря последнему можно скрупулёзно назначать давление под нужды газовой сварочной техники.

Редуктор обратного вида

При переходе газовой смеси из баллона непосредственно в рабочую камеру происходит сдавливание клапана, который не дает газовой смеси поступать дальше из редуктора. Подачу газа можно калибровать специальным регулировочным винтом, при выкручивании которого происходит сдавливание выжимной пружины и соответственно выгибание резиновой мембраны. Затем по д действием сил происходит давление передаточного диска на поверхность обратной пружины с последующим ее выжиманием, что приводит к поднятию клапана и поступлению газовой смеси в рабочую камеру.

Одновременно с увеличением давления в газовой системе происходит и увеличение давления в рабочей камере, в результате этого происходит выравнивание мембраны под воздействием сжимающейся выжимной пружины. Затем следует опускание передаточного диска, который соответственно воздействует непосредственно на обратную пружину, а та, силой вдавливает клапан в посадочное седло.

В результате этих процессов подача газовой смеси из газопровода или баллона в рабочую камеру уменьшается, соответственно, при уменьшении давления газовой смеси в баллоне запускается обратная контролируемая реакция. Так работает автоматическая система редуктора.

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

• Пожароопасность.
• Непригодность для дыхания.
• Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
• Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

• Исключить соседство с открытым пламенем и источниками тепла.
• Исключить присутствие в рабочей зоне других возгораемых материалов.
• Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
• Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

Газовый редукторов для газового баллона, цена и виды

Попробуем выбрать редуктор для газовых баллонов, из тех популярных видов, что пользуются наибольшим спросом среди потребителей. Заглянем на рынок газовых приборов и уточним, какая цена на газовый редуктор для баллона сложилась на конец 2017 года.

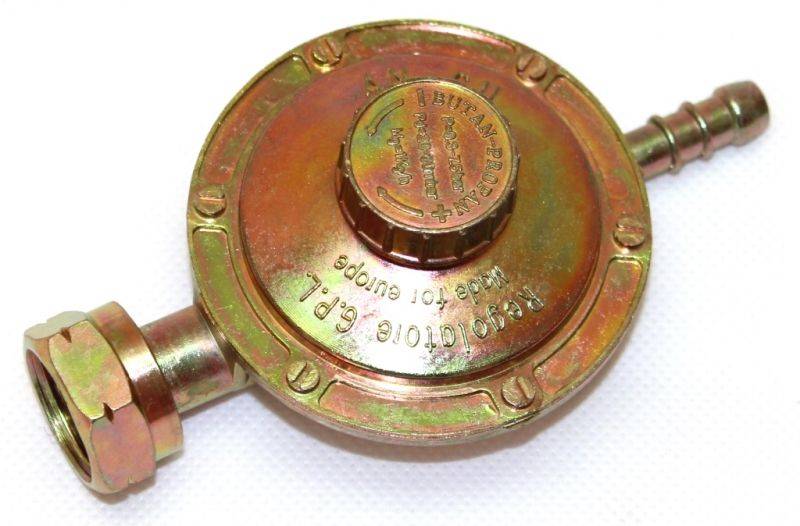

Бытовой газовый редуктор РДСГ  для стабилизации пропана

Лидирующие позиции на рынке, да и у потребителя на даче, занимает устройство РДСГ-1-1,2 «Лягушка» с резьбовым креплением. Не уступает по популярности редуктор РДСГ-2 «Балтика» с оснащением безрезьбового соединения. Оба лидера представляют простейшую конструкцию. Следствием чего, могут предложить минимально низкую стоимость.
Паспортные характеристики:
— входное давление от 0,7 до 15,7 Bar;
— выходное давление лежит в диапазоне регулировки от 30 до 32 mBar;
— вес устройства 310 г.;
— допустимая эксплуатация в диапазоне от -30 до +45 ±3 °C ;
— характеристика пропускной способности газа — 1,2 м3/час.
Купить редуктор рдсг 2-1.2 Балтика или рдсг 1-1.2 Лягушка можно до 350 рублей.

	Давление на входе	Давление на выходе	пропускная способность газа м3/час	Масса гр.	Цена руб.
Редуктор М714	0 – 20 Bar	30 mBar	0,5	250	до 500
Редуктор N240	20 – 60 Bar	18 mBar	0,5	400	до 2000
Редуктор БПО-5	2,5 МПа	0,3 МПа	5	700	до 1000
Редуктор БКО-25	20 МПа	0,8 МПа	25	1200	до 1200
Редуктор БКО-50	20 МПа	1,25 МПа	50	1450	до 1500
Редуктор БВО-80	20 МПа	1,25 МПа	80	2100	до 1700
Редуктор РКЗ-250	20 МПа	1,6 МПа	250	6700	до 17 000
Редуктор РКЗ-500	20 МПа	1,6 МПа	500	8300	до 23 000

Остается добавить, что газовый редуктор не является универсальным прибором. Каждая модель может работать только на одном определенном газовом топливе. Перед покупкой тщательно проверяйте документы и паспортные данные. У каждого редуктора есть свое назначение и одни из них рассчитаны на пропан, другие на метан , третьи на аргон и так далее. Взаимозаменяемости у них нет, так что будьте внимательны.

Соблюдение несложных правил техники безопасности сохранит вам имущество, здоровье и обеспечит устойчивую подачу газа из баллона к вашему прибору. В силу невысокой цены, на приборы бытового назначения, советуем вам отдавать предпочтение проверенным изготовителям, с репутацией надежного поставщика.

Не подключайте свое устройство “напрямую” результаты такого подключения скорее всего окажутся для вас неожиданной проблемой. С повышенным вниманием обращайтесь с баллонами внутри которых сжатый газ (закачивают его под под давлением 250 бар). Цена за «Лягушку» совсем не дорогая, чтобы на этом можно было сэкономить

Гораздо благоразумнее ей обзавестись, чем потом тратить деньги на устранение последствий катастрофы.

Предлагаем видео обзор устройства:

История

Процесс промышленной революции был ознаменован переходом деревянных деталей к металлическим. Движители на ветряной и водяной тяге уже создавали такие усилия, которые деревянным деталям было выдержать сложно. Основным фактором промышленной революции явилось создание более совершенных механизмов, поиск новых энергетических ресурсов. Появление паровой машины потребовало наличие очень больших мощностей. Следовательно появилась нужда в конструировании металлических редукторов. К середине девятнадцатого века ручные ткацкие станки уже стали отходить далеко на задний план и заменяться механическими с втрое большей производительностью.

Энергия стала дешеветь, что привело к повышению быстродействия станков и укрепило их экономическое преимущество. Паровой двигатель обладал достаточной мощью, чтобы запускать несколько текстильных станков. Станки размещали вокруг парового двигателя для повышения КПД. Паровой двигатель развязал руки производственным возможностям, что позволило строить предприятия как у воды, так и в тех местах, где были уголь, транспорт, рабочие руки и рынки сбыта. Новое время селекционировало оптимальные конструкции зубчатых передач.

Большую популярность обрели именно те, которые выдавали наиболее высокий экономический эффект. Середина 19 века ознаменовалась появлением первых серийных редукторов. Ну а появление через несколько лет двигателей внутреннего сгорания и электрического привода, ознаменовало создание редукторов с заданными параметрами. Зубчатые механизмы передавали вращательные движения от двигателей с высокими оборотами и преобразовывали их параметры. Даже первейшие образцы электродвигателей и внутреннего сгорания были наделены слишком большой скоростью и моментом, что, априори, не подходило к использованию в промышленности. Сегодня, конечно же сложно найти любое транспортное средство или технологическое оборудование, которое лишено зубчатого механизма. Редукторы применяются практически во всех автомобилях и технологическом оборудовании. Как Вы уже поняли, зубчатые передачи прошли много лет развития.

Необходимое давление и объем

Ключевыми характеристиками газового редуктора являются входное давление, рабочее давление и объем расходования, или максимальный объем газа, проходящий через устройство за час. Входное давление обуславливается стандартным давлением в баллонах и обычно составляет 20 МПа. Рабочее давление для бытовых нерегулируемых газовых редукторов задается на уровне 0,3 МПа ±5% Для регулируемых полупрофессиональных и профессиональных адаптеров рабочее давление задается в пользователем в диапазоне 0-0,4 МПа, а для отдельных высокопроизводительных моделей – до 1,6 МПа Объем расходования должен превышать объем, потребляемый устройством (или группой устройств) за час.
