Реально ли сделать пилораму из бензопилы своими руками

Собственноручные поделки из бензопилы

Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:

• в резке каменных и металлических материалов;
• в выкачивании воды;
• в бурении скважин;
• в уборке снега;
• в езде и даже в полетах.

Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.

Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:

• простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
• более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.

Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.

Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.

Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.

А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.

Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:

1. Двигатели от пилы.
2. Редукторы.
3. Буры.
4. Металлические трубы.

Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).

Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.

С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.

Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:

• рама;
• двигатель (с мощностью, равной не менее 5 л.с.);
• гусеницы;
• рулевой механизм (сгодятся и велосипедные детали);
• полозья для движения.

Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.

Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).

О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.

О других самодельных изобретениях подробнее рассказано ниже.

Строительные работы

Строительство пилорамы в домашних условиях – процесс несложный, но требующий относительной сноровки и внимательности. Далее представлен пошаговый процесс.

Крепеж основания

Первым делом следует выбрать подходящий чертеж основания пилорамы и все необходимые для работы материалы: 2 швеллера, 2 рельсы, уголки, трубы диаметром около 40 мм, стальную плиту, бензопилу. Процесс создания основания начинается со сборки уголков и рельс, перевернутых подошвой вверх. Установка должна быть осуществлена строго параллельно полу, поэтому обязательно используйте строительный уровень.

После этого можно приступать к созданию стяжек для укрепления конструкции. В полуготовом основании делают отверстия диаметром около 1,5 см на расстоянии 1,5 м друг от друга. В готовые отверстия устанавливаются стяжки и закрепляются болтами.

С помощью угольников из металла создаются стойки, которые следует использовать в качестве подставки под основу. Расстояние между основой и крайними стойками должно составлять около 1 м. Для увеличения жесткости конструкции можно установить несколько ребер жесткости.

Совет. Готовые части основания должны соединяться между собой с использованием в качестве ориентира строительного уровня.

Внутри рельсового пути сделайте несколько разметок, на которые будет установлен крепеж для древесины. Его можно сделать из обычной металлической рамы, закрепленной по краям особыми зажимами. Лучше всего использовать концевые либо частичные, но не круговые, поскольку шина с цепью не смогут полноценно выполнять свои функции.

Монтаж подвижной части

Можно приступать к сборке подвижной части основания. Это — одна из самых главных частей самодельной пилорамы. Она обычно представлена в виде специальной рамы с закрепленными на ее нижней части роликами на полозьях.

На раме устанавливаются специальные крепежи, которые будут служить фиксаторами для распиливаемого материала

Важно подобрать такой крепеж, чтобы можно было делать как горизонтальную, так и вертикальную распиловку древесины. Для этого один из крепежей устанавливается строго вертикально, другой – на одной из боковых сторон рамы. Крепежи можно использовать либо готовые, либо смастерить их самостоятельно из металлических пластин в виде обхватов

Обязательно положите резиновые прокладки между крепежами и корпусом бензопилы, чтобы защитить ее от возможных повреждений в процессе работы

Крепежи можно использовать либо готовые, либо смастерить их самостоятельно из металлических пластин в виде обхватов. Обязательно положите резиновые прокладки между крепежами и корпусом бензопилы, чтобы защитить ее от возможных повреждений в процессе работы.

Строительные работы

Строительство пилорамы в домашних условиях – процесс несложный, но требующий относительной сноровки и внимательности. Далее представлен пошаговый процесс.

Крепеж основания

Первым делом следует выбрать подходящий чертеж основания пилорамы и все необходимые для работы материалы: 2 швеллера, 2 рельсы, уголки, трубы диаметром около 40 мм, стальную плиту, бензопилу. Процесс создания основания начинается со сборки уголков и рельс, перевернутых подошвой вверх. Установка должна быть осуществлена строго параллельно полу, поэтому обязательно используйте строительный уровень.

После этого можно приступать к созданию стяжек для укрепления конструкции. В полуготовом основании делают отверстия диаметром около 1,5 см на расстоянии 1,5 м друг от друга. В готовые отверстия устанавливаются стяжки и закрепляются болтами.

С помощью угольников из металла создаются стойки, которые следует использовать в качестве подставки под основу. Расстояние между основой и крайними стойками должно составлять около 1 м. Для увеличения жесткости конструкции можно установить несколько ребер жесткости.

Совет. Готовые части основания должны соединяться между собой с использованием в качестве ориентира строительного уровня.

Внутри рельсового пути сделайте несколько разметок, на которые будет установлен крепеж для древесины. Его можно сделать из обычной металлической рамы, закрепленной по краям особыми зажимами. Лучше всего использовать концевые либо частичные, но не круговые, поскольку шина с цепью не смогут полноценно выполнять свои функции.

Монтаж подвижной части

Можно приступать к сборке подвижной части основания. Это — одна из самых главных частей самодельной пилорамы. Она обычно представлена в виде специальной рамы с закрепленными на ее нижней части роликами на полозьях.

На раме устанавливаются специальные крепежи, которые будут служить фиксаторами для распиливаемого материала

Важно подобрать такой крепеж, чтобы можно было делать как горизонтальную, так и вертикальную распиловку древесины. Для этого один из крепежей устанавливается строго вертикально, другой – на одной из боковых сторон рамы

Крепежи можно использовать либо готовые, либо смастерить их самостоятельно из металлических пластин в виде обхватов. Обязательно положите резиновые прокладки между крепежами и корпусом бензопилы, чтобы защитить ее от возможных повреждений в процессе работы.

Принцип сборки пилорам из бензопил своими руками по чертежам

На фото представлен чертеж, где обозначены основные части конструкции

В первую очередь собираем основание, состоящее из двух рельс. Их переворачивают дном вверх и крепят к ним большие уголки. Крепить необходимо параллельно полу, причем желательно удостовериться в параллельности при помощи уровня, чтобы достигнуть большей точности.

Потом необходимо просверлить отверстия диаметром 15 мм. на расстоянии 1 м. друг от друга. К полученным отверстиям крепятся на болтах стяжки.

Начинаем изготавливать стойки, которые будут держать основу. Чтобы самоделка была жесткой и не шаталась, прихватите сваркой уголки между стойками. Не забудьте приварить защиту на шину.

По завершению работ с основой, приступаем к передвижной тележке. Берется стальная пластина и внизу нее приваривается маленький уголок, а потом само изделие устанавливается на колесики, ролики или подшипники. Сверху нужно приварить два уголка, которые станут держателями пилы.

Обязательным станет самодельный зажим для фиксирования бревен, к изготовлению которого приступаем после доделки основы. Здесь все предельно просто – закрепляем на необходимой высоте подвижные шланги и трубы.

Портативная минипилорама по чертежу готова. На фото видно простую конструкцию

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания

из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки

, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника

на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней

– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат

, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Подготовка к работе

Приступая к роспуску кругляка, следует соорудить две прочных подставки, куда бревно можно будет положить или закатить с помощью рычагов. Для того, чтобы ствол не ёрзал и не проворачивался, по бокам его подбивают деревянными клинышками.

Самое сложное — ровно отпилить верхний горбыль, ведь по полученному резу, как по шаблону, пойдёт дальнейшая работа. Чтобы избежать перекоса, к торцам бревна прибиваются или прикручиваются два деревянных бруска, выставленные по уровню. На них кладётся ровная доска на саморезы, и также подбивается клинышками. После проверки геометрии можно приступать к распиловке.

Самодельная пилорама вертикальной распиловки: изготавливаем у себя дома

1. составление чертежа пилорамы – важный момент, с которого начинается проектировка любого техсредства. Во время планировки габаритов будущей пилорамы необходимо учесть размер материалов, которые будут на ней распиливаться;
2. приспособление направляющей пилорамы – вдоль ее плоскости будет двигаться металлическая рама с закрепленной на ней бензопилой. Для этого берем квадрат-трубу или швеллер, длина которых должна быть больше протяженности кругляка или бруска древесины. Желательно использовать стандартный размер направляющей – до 6 м – больше этой длины лес не поставляют;
3. свариваем раму – вырезаем две заготовки уголка по 0,4 м каждый. Перпендикулярно к каждому из них закрепляются стальные пластины. Их длина не должна быть меньше ширины швеллера, использованного для направляющей;
4. к верху уголков привариваем две идентичные заготовки, делаем дрелью в них отверстия, чтобы их оси совпали;
5. соединяем отверстия стальным стержнем;
6. на конце стержня агрегируем металлическую П-образную раму, к которой будет крепиться сама бензопила;
7. дополняем конструктив трубой, в которой проделываем отверстия и ставим резьбовые стяжки – они дадут возможным зафиксировать ось конструкции и изменить толщину распила.

Собранный механизм готов к работе. Перед началом пиления направляющая устанавливается на саму поверхность бруса и фиксируется саморезами. Изменением положения стопорных болтов и самой оси добиваются нужной толщины распускаемых досок.

Тонкости процесса

Прежде чем приступить непосредственно к изготовлению пилорамы, необходимо будет обратить внимание на следующие конструктивные особенности станка:

Если вам нужно распилить большие бревна, вам нужно будет сделать прочную основу и использовать длинный брус с цепью.

• Наличие дополнительного механизма подачи бревен значительно упростит работу с лесопилкой.
• при обрезке необходимо позаботиться о качественной фиксации бревен.
• Направляющие и направляющие бензопилы следует дополнительно усилить.
• Чем мощнее используется пила, тем проще и лучше распиливать древесину.
• лучше использовать электрические бензопилы, что впоследствии снизит затраты на обработку древесины.
• При выборе цепи следует отдавать предпочтение твердосплавным моделям, которые отличаются надежностью и прочностью.
• Рукоятка, управляющая движением пилы, должна быть зафиксирована в одном положении, что упростит работу со станком.

В сети можно найти соответствующие видеоролики, в которых рассказывается, как сделать пилораму дома.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

• Шинная.
• Ленточная.
• Дисковая пилорама.

https://youtube.com/watch?v=XR_TrDiAqQU

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

Пилорама ленточного типа

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

• Шкивы.
• Швеллер.
• Металлические уголки.
• Трубы с различным диаметром и размером.
• Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

https://youtube.com/watch?v=MVx1lq1COng

Шинные пилорамы

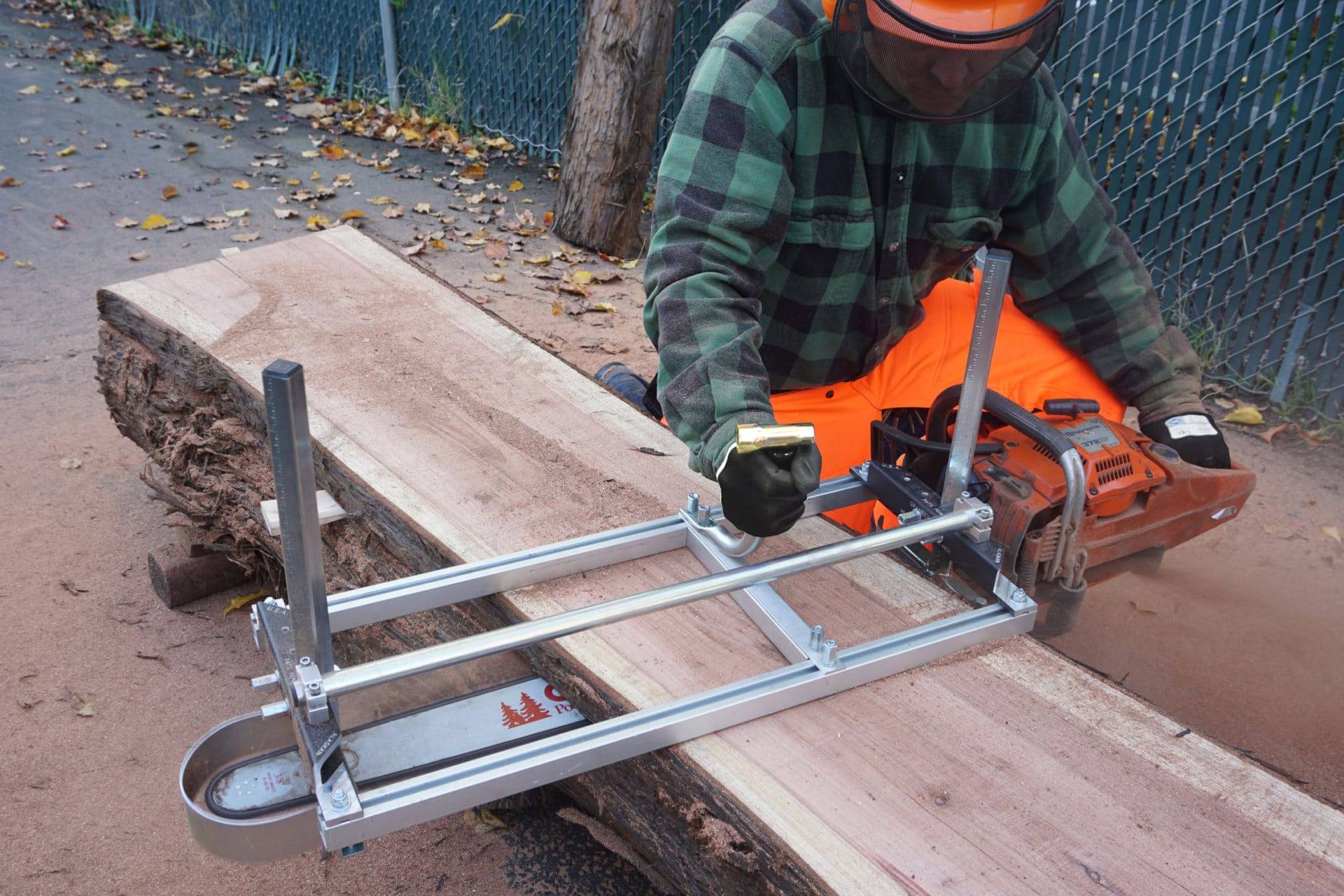

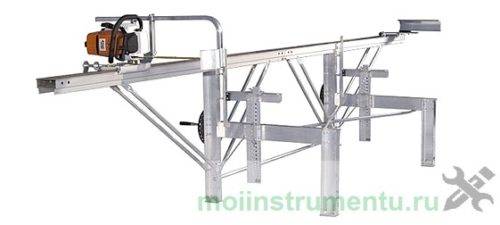

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

снизу стальной плиты приваривается уголок

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.
