Что такое стартер на бензопиле
Бензопилы если чем и отличаются друг от друга, то только техническими параметрами. В остальном они имеют схожую конструкцию, и особенно одинаково на всех инструментах устроены стартеры. Эти детали также имеют простую конструкцию, поэтому их ремонт не представляет больших трудностей, и реализовать его сможет любой пильщик. Даже если никогда не приходилось сталкиваться с пусковым механизмом, то возникшая необходимость его ремонта не составит труда в изучении его принципа функционирования.

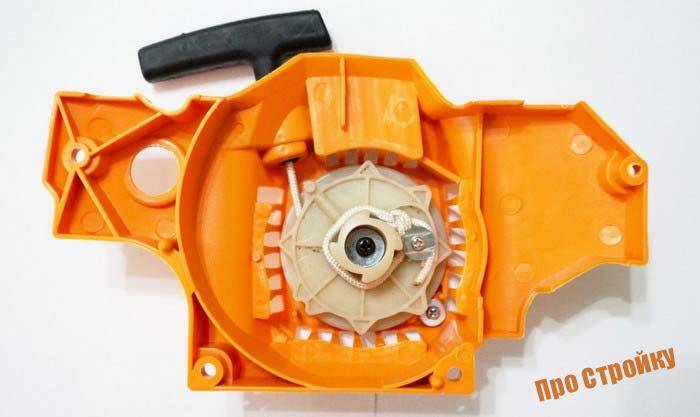

Схема устройства стартера бензопилы
Стартер на бензопиле состоит из ряда следующих основных частей:
- Барабан или катушка. Основа механизма, на который наматывается шнур. Барабан соединяется с коленчатым валом двигателя бензопилы.
- Шнур или трос. Он предназначен для того, чтобы приводить в движение барабан, и тем самым запускать двигатель.
- Ручка на конце шнура. Она выполняет сразу несколько функций. Первая — удобство выполнения манипуляций по запуску мотора путем дергания тросика. Вторая — случит в качестве ограничителя, не позволяя концу каната полностью намотаться на барабан.
- Каркас, который оснащен пружиной, способствующей возврату барабана в исходное положение. Именно благодаря этим элементам, трос возвращается сразу же обратно после каждой попытки запуска ДВС.
Как происходит пуск мотора бензопилы, знает каждый владелец этого инструмента. Однако, как же этот процесс реализуется внутри пускового механизма, известно далеко не всем. Знать этот принцип особенно актуально для тех, кто задумал выполнить ремонт стартера.
Когда пильщик дергает за ручку, пытаясь завести мотор, внутри механизма происходят следующие действия:
- барабан входит в зацепление с маховиком (последний соединен с коленчатым валом двигателя). На барабане имеются зубья (зацепы), а на маховике собачки, которые соединяясь друг с другом, обеспечивают движение коленвала при дергании ручки стартера;
- когда трос высовывается из механизма на всю длину, происходит его возврат обратно. Он наматывается на барабан за счет возвратной пружины;
- когда мотор запускается, подвижные шлицы (они же собачки) на маховике разъединяются с выступами в барабане.
Запуск мотора бензопилы происходит в среднем после 3-5 дерганий тросика (на практике намного больше). Начальные несколько раз нужно манипуляцию проделать, не включая зажигания, чтобы закачать в цилиндр достаточное количество ТВС, необходимого для успешного пуска. После этого включается зажигание, и уже ожидается запуск ДВС. По разным причинам мотор может завестись как с первого раза, так и с десятого. Однако если стартер неисправен, то произвести запуск бензопилы будет невозможно.
Стартера бывают разных вариантов исполнения. Ниже на видео можно посмотреть их разновидности для китайских бензопил.
Устройство и принцип работы
Почти все известные изготовители бензопил дополняют собственную продукцию стартерами идентичного принципа работы. Ведь не зря в любом специализированном магазине сегодня можно найти универсальные типы стартеров, которые в равной степени отлично подойдут для любой модели бензопилы, будь то Макита, Хускварна либо Штиль, или даже полуофициальной подделки из Китая под вышеуказанные марки. Тем не менее, среди стартеров отечественного изготовления есть и те, что обладают своими уникальными особенностями – Урал, Лесник и т.п.
Работа стартера заключается в следующем: на корпусе бензопилы имеется ручка, сквозь которую проходит специальный трос, вытягивающий и зацепляющий барабан храпового механизма при резком вытягивании. При этом движение передается на барабан со шлицами на валу.
В это время коленчатый вал делает несколько полных оборотов, в результате чего рабочая смесь сжимается между головкой цилиндра и поршня. Если ручку отпустить, то контакт между шлицами и храповиком потеряется, в результате чего вал просто остановится!
Чем больше объем двигателя бензопилы, тем больше топливно-воздушной смеси потребуется для дальнейшего воспламенения. Исходя из этого, для запуска пил большой мощности, как правило, необходимо больше рывков за пусковой тросик. Для большего удобства работы и для ускорения возврата барабана производители стали использовать заневоленные возвратные пружины из упругих сталей.
Упрощение запуска бензопилы достигается за счет следующих факторов:
- Присутствии в конструкции некоторых моделей бензопил (к примеру, в моделях Maxcut, Partner линейки S и т.п.) специального насоса, гарантирующего своевременную подкачку топливной смеси.
- Монтажа дополнительной пружины, обеспечивающей более легкое раскручивание коленчатого вала при смещении тросика.
- За счет предварительного обогащения смеси через соответствующую заслонку в корпусе карбюратора.
- Размещения автоматического декомпрессионного клапана, который будет уменьшать рабочее давлению внутри цилиндра.
Как отремонтировать стартер бензопилы своими руками
Ремонт стартера бензопилы Partner / Обрыв пускового шнура
Оборванный шнур
Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно. Пошагавая инструкция со схемой действий с фото и видео приведена ниже.
1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.
2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

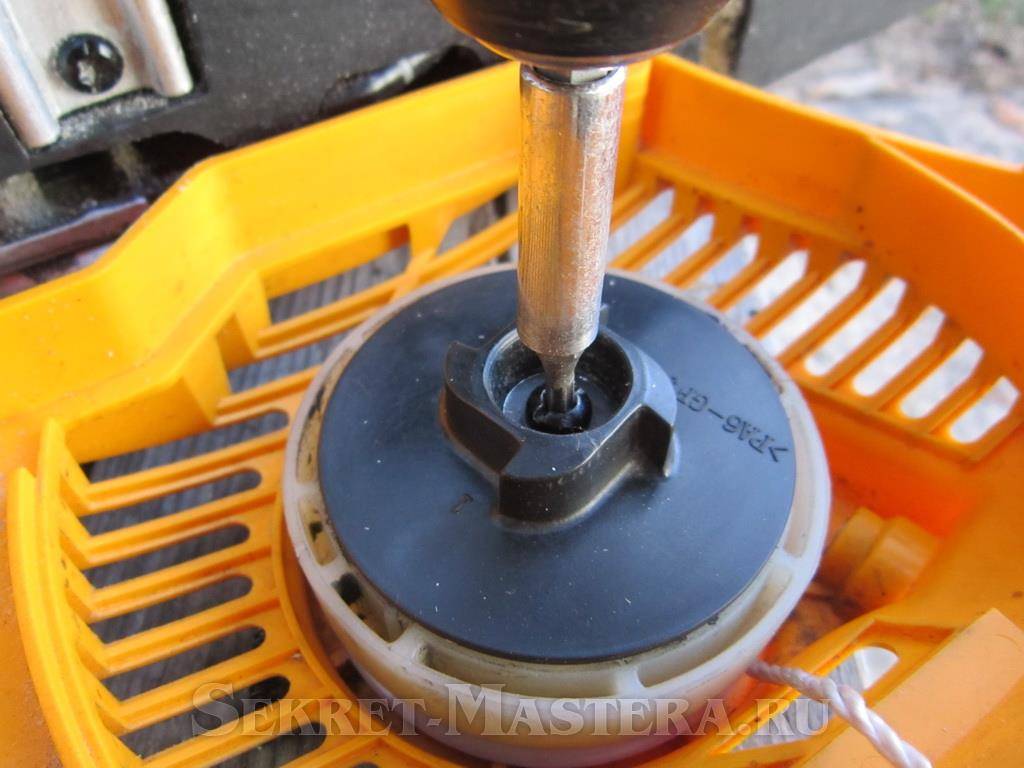

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера
Осторожно не потеряйте шайбу!
Стартер снятОткручиваем винтВинт откручен
4. Извлекаем механизм плавного пуска.

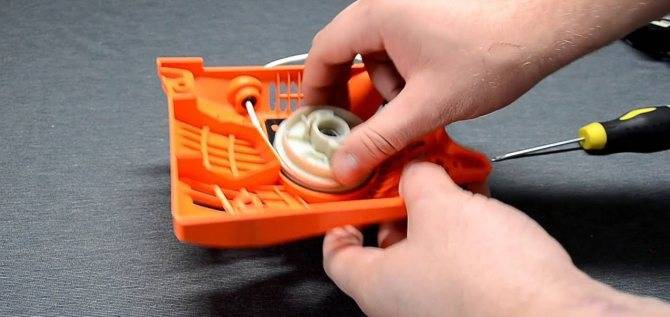

5. Извлекаем катушку намотки шнура.
Механизм плавного пускаКатушка стартераКатушка снята
6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).
7. Оплавляем концы веревки на огне, чтобы не распускалась.
8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.
9. Заправляем шнур в отверстие катушки. Шнур не наматываем!
10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже. У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.
Узел на шнуреШнур закрепленВыступ пружины
11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.
12. Прикручиваем фиксирующий винт с шайбой.
13. Заправляем второй конец шнура в выпускное отверстие.
Установка механизма плавного пускаВинт прикрученШнур выпущен наружу
14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.
Шнур в ручке запускаФиксирующий узелРучка на шнуреЗакручиваем спираль
15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.
16. Проверяем работу механизма.
17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.
Обновленный стартер
Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.
Неисправность ручного стартера, связанная с пружиной
Плотная пружина стартера с крючком является основным элементом конструкции ручного пускателя. Помимо пружины, стартер включает ещё и следующие компоненты:
- Храповик;
- Шнур с катушкой;
- Винт для фиксации;
- Возвратная пружинка;
- Пластмассовый фюзеляж храповика.
Ремонт пружины – основной составляющей ручного пускателя, сводится к замене элемента.
Вот как проводится замена:
- Отвёрткой выкручивается винт шкива;
- Затем вынимается сама пружина.
На бензопилах, например, она представляет собой элемент в виде круга, внутри которого намотана гибкая пружина.
Пружины именно в таком виде продаются в магазине техники. Остаётся только купить деталь и заменить.
Ремонт ручного стартера может подразумевать также замену шнура. Если он неправильно намотан на шкив пружин, то запуск генератора не произойдёт.
Вот несколько правил по намотке шнура:
- Наматывать шнур с торца шкива (делается во избежание прокручивания);
- Второй конец шнура проводится в отверстие крышки;
- Намотка шнура должна продолжаться до упора, т.е, насколько хватит длины верёвки;
- После намотки шнур вытягивается на 15-20 см, для проверки проворачивания шкива пружины;
- После намотки также следует проверить, как работает пружина после вытягивания и отпускания (если всё чётко работает, то рекомендуется подмотнуть шнур ещё на один оборот).
На переносных электростанциях ремонт пружины и шнура осуществляется так:
- С боковой части генератора находится круг шкива, зафиксированный тремя винтами, которые надо открутить;
- Снять шкив с пружиной и шнур;
- Проверить состояние шнура, который целиком можно снять со стороны держателя (верхний колпачок держателя съёмный).
Что касается шкива с пружиной, то меняется он так же, как и было описано выше.
Что требуется для ремонта неполадок своими руками
Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.
Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.
Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.
Видео: разборка бензопилы Штиль 180
Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.
Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.
Расположение органов управления бензопилой
Его работу обеспечивает система подачи топлива, состоящая из:
Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).
- Бензонасоса.
Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.
Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.
2-свечная клемма, 4-электронный блок, 5-маховик
Воздух поступает в карбюратор через воздушный фильтр.
Воздух очищается, проходя через плотную синтетическую ткань
Отработанные газы удаляются через глушитель.
Под глушитель устанавливается металлическая прокладка
Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).
Моторное масло для двухтактных двигателей
Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.
Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.
Видео: устройство бензопилы
Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:
- Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
- Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
- Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
- Механизм быстрого натяжения цепи без дополнительных инструментов.
- Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.

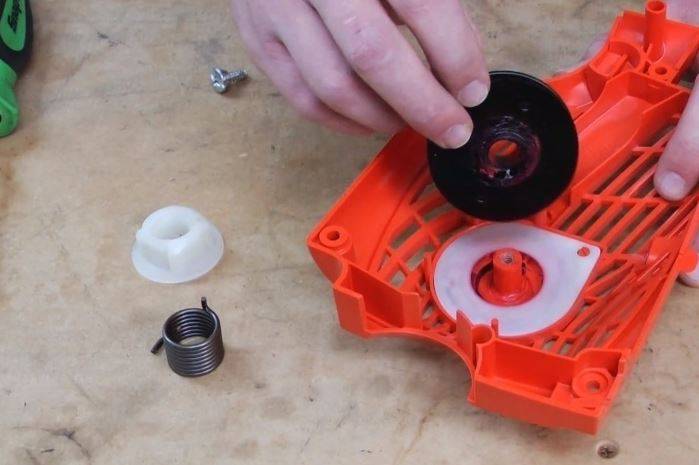

Как заменить пружину стартера на бензопиле
Если сломалась пружинка стартера для бензопилы, что часто встречается на агрегатах китайского происхождения, то нужно произвести ее замену. Менять полностью весь стартер при этом не понадобится.
Вот детальная инструкция по замене пружины пускового механизма:
- Изначально снимается обойма (барабан) механизма
- В конструкции барабана находится пружинка, которую нужно извлечь. Закрепите ее верхнюю часть, и потяните за рукоятку
- На место старой пружинки следует установить новую. Перед установкой детали нужно прочистить корпус барабана
- Новая пружинка изначально размещается в барабане, а после требуется попасть усиком в паз
- На место устанавливается барабан, и монтируется крышка стартера на инструмент
Детальное и наглядное описание замены пружинки пускового устройства показано на видео.
https://youtube.com/watch?v=j4pf_14a-wM%3F
Чтобы отремонтировать стартер на бензопиле, понадобится выяснить причину, и уже в зависимости от поломки, устранить ее. Если лопнула сама крышка механизма, то проще заменить устройство полностью. Чтобы продлить срок службы пускового механизма, нужно проводить профилактику инструмента.
Конструкция бензопилы и общая классификация неисправностей
Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:
- основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
- вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
- третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.
Неисправность двигателя бензопилы
Неполадки классифицируются по двум узлам:
- Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
- Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.
Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.
Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.
Как заменить пружину стартера бензопилы?
Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:
Прежде, чем установить пружину стартера бензопилы, потребуется извлечь обойму механизма – делать это следует крайне аккуратно, чтобы не сломать деталь; Затем необходимо посмотреть внутрь обоймы – в ней вы увидите пружину, обмотанную вокруг С-образного элемента. Чтобы вытащить пружину, зафиксируйте верхнюю ее часть пальцем и немного оттяните в сторону ручку стартера; После извлечения старой пружины необходимо намотать новую деталь
При этом старайтесь избежать перегибов и перекручивания нового пружинного элемента; Чтобы собрать пружину стартера бензопилы потребуется действовать максимально осторожно, иначе одно неверное движение может привести к разматыванию запчасти; После того, как вам удалось полностью вставить пружину в стартер, необходимо осторожно зафиксировать обойму
Стартер STIHL 171/181/211
Стартер STIHL 171/181/211Стартер – запчасть предназначение которой произвести пуск двигателя. Основной агрегат пусковой системы двигателя, раскручивающий его валnb.
Стартер Goodluck 2500 «WINZOR»
Стартер Goodluck 2500 «WINZOR» Стартер – запчасть предназначение которой произвести пуск двигателя. Основной агрегат пусковой системы двигателя, раскручивающий его в.
Стартер STIHL 261
Стартер STIHL 261Стартер – запчасть предназначение которой произвести пуск двигателя. Основной агрегат пусковой системы двигателя, раскручивающий его вал доnb.
Стартер STIHL 290
Стартер STIHL 290Стартер – запчасть предназначение которой произвести пуск двигателя. Основной агрегат пусковой системы двигателя, раскручивающий его вал доnb.
Стартер Husqvarna 135/136/435/440
Стартер Husqvarna 135/136/435/440Стартер – запчасть предназначение которой произвести пуск двигателя. Основной агрегат пусковой системы двигателя, раскручивающий егоnbs.
Стартер для бензопил Goodluck 4500
Стартер для бензопил Goodluck 4500 Стартер – запчасть предназначение которой произвести пуск двигателя. Основной агрегат пусковой системы двигателя, раскручивающий егоnb.
В нашем каталоге представлен стартер бензопилы как оригинального, так и стороннего производства. Причём, в последнем случае вы можете выбирать не только Китай, но и другие страны изготовления, прежде всего, Тайвань и Восточную Европу.
Но какой бы вы ни выбрали стартер для пилы – оригинального или стороннего производства, ответ на вопрос «Сколько стоит он?» будет только один: «Наши цены являются самыми выгодными в Украине».
Как Собрать Пружину Стартера Бензопилы
Стартер для бензопилы. Обучаемся самостоятельному ремонту
Для резвого пуска хоть какой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в движок топливно-воздушной консистенции и её следующее воспламенение. Потому обычная работа стартера для бензопилы определяет работоспособность всего механизма.
Устройство стартера бензопилы
Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.
С повышением объёма мотора растёт и нужное количество топливно-воздушной консистенции, нужной для её следующего воспламенения, потому количество рывков за пусковой тросик для пил большой мощности возрастает. Потому с целью ускорения возврата барабана используются заневоленные возвратимые пружины, сделанные из сталей с высочайшими упругими качествами.
Облегчение пуска бензопилы реализуется последующими методами:
- Подготовительным обогащением рабочей консистенции, зачем в конструкции карбюратора имеется особая заслонка.
- Установкой автоматического декомпрессионного клапана, обеспечивающего понижение рабочего давления в цилиндре бензопилы.
- Установкой дополнительной пружины, которая в процессе перемещения тросика упрощает раскручивание коленчатого вала.
- Наличием в конструкции неких бензопил (к примеру, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего подготовительную подкачку горючего.
Ремонт стартера бензопилы . Своими руками.
Как самому сделать стартер на бензопиле? Как согнуть пружину на стартере бензопилы? Как намотать пружину
Ремонт стартера бензопилы
При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

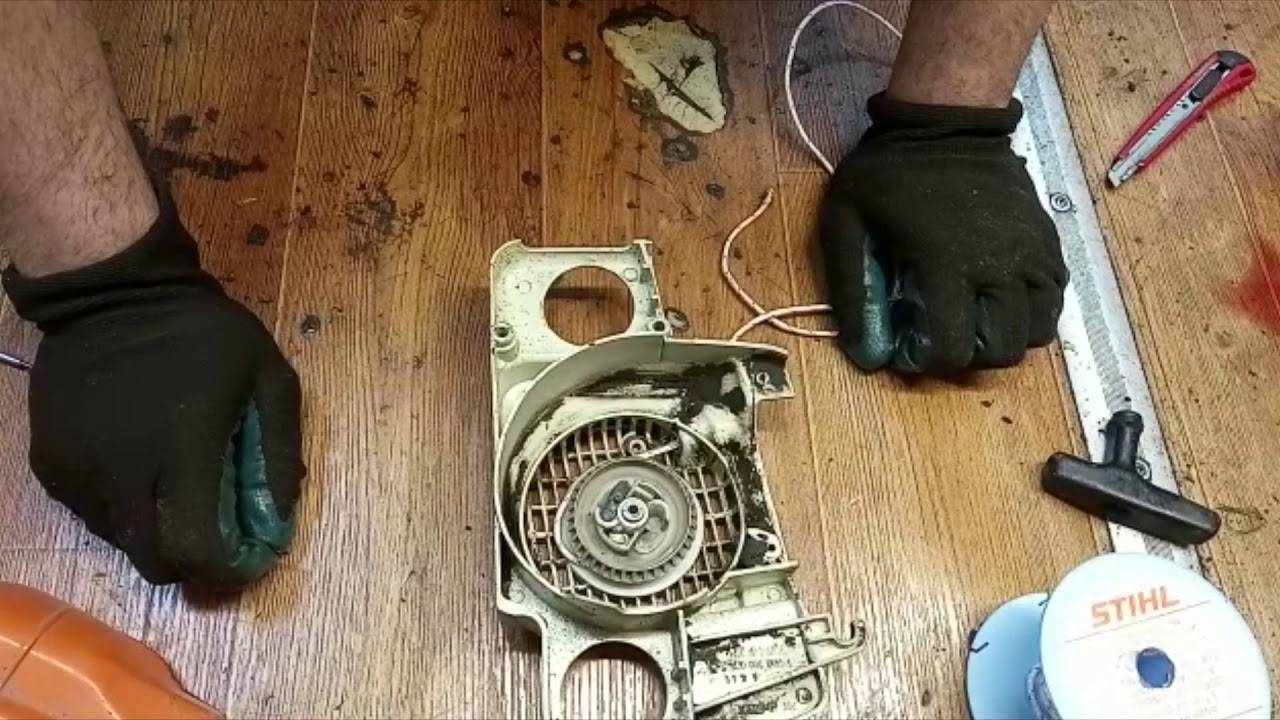

Замена шнура
При его вытягивании происходит постоянное трение тросика о корпус стартера
Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Вернув пружину обратно в как разобрать стартер, стартера бензопилы своими. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика
После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается
Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.
Ремонт пружины
Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.
Типичные поломки и ремонт стартера бензопилы
Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:
- Шкив стартера полностью лопнул, или на нем появились трещины;
- Лопнула пружина;
- Порвался трос стартера.
Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:
- Чтобы найти причину поломки стартер с бензопилы потребуется снять. Для этого нужно открутить отверткой винты, при помощи которых удерживается защитная крышка с прикрепленным к ней стартером;
- После снятия крышки необходимо аккуратно отвернуть винт, посредством которого стартер крепится к защитной крышке;
- Затем нужно попробовать плавно запустить стартер – для этого снимите с него пружину и зажимы;
- Далее со стартера для осмотра снимается катушка с тросом.
В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:
- Различные повреждения шкива в виде разрывов или трещин преимущественно в задней части детали – они мешают нормальной работе всего стартера;
- Повреждение стартерной пружины облегченного запуска – в таких случаях неисправной может быть не только сама пружина, так и место ее фиксации – это самая уязвимая часть пружины;
- Повреждена собачка маховика стартера.
В любом из случаев любая неисправная деталь должна быть полностью заменена новой запчастью.
