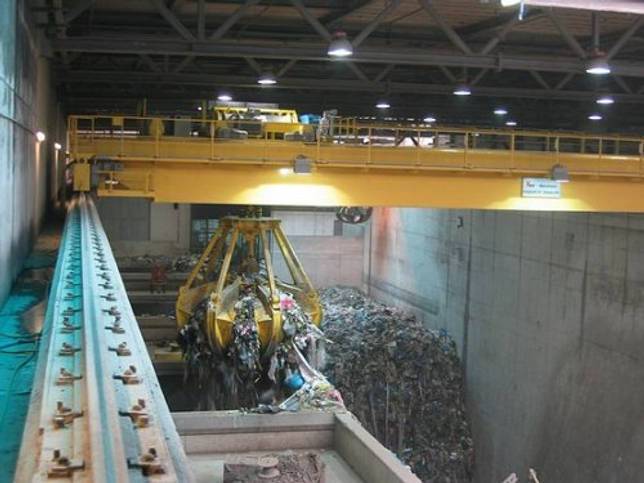

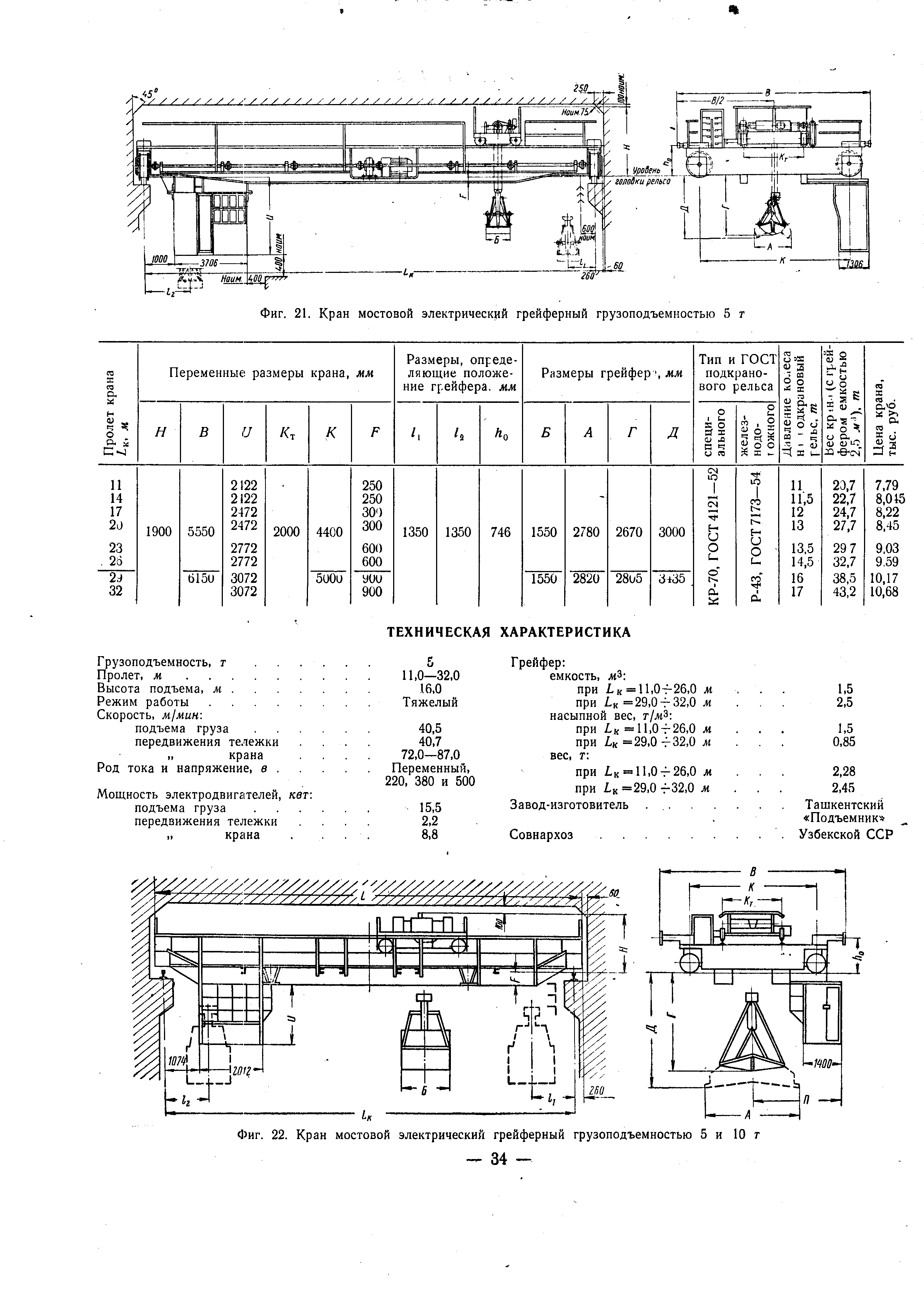

Мостовой грейферный кран: назначение, принцип работы, виды

Дополнительные возможности двухбалочных мостовых кранов

Частотные преобразователи двухбалочных кранов обеспечивают медленное, равномерное и безопасное передвижение поднятых грузов, снижая раскачивание и вибрацию во время работы техники. Наличие системы предупреждения столкновения позволяет работать одновременно с несколькими кранами на одном пути. Еще одним преимуществом устройств этого типа является наличие дополнительного оснащения для облегченного доступа к рабочим деталям и элементам на производстве (освещению, трубопроводам, электрике, вентиляции и т. д.).

Заказать проектирование и производство двухбалочных кранов как в общепромышленном, так и специальном исполнении можно в нашей компании.

Козловой

Кран козловой грейферный является разновидностью мостового. Пролетная часть машины монтируется на опорах, оснащенных колесными тележками. Узлы перемещаются по рельсовым путям, уложенным на бетонные основания. Визуально опоры напоминают козлы, что и дало кранам такое обозначение. Встречаются установки полукозлового типа, одна из сторон которых опирается на специальные стойки, а другая — на подкрановые пути.

Для перемещения установки используются механизмы передвижения, смонтированные на одноколесных или балансирных тележках. Встречаются различные конструкции редукторов и муфт для соединения выходных валов и осей колес. На тележках используются ленточные тормоза, обеспечивающие быструю остановку.

Особенности подкрановых путей

Подкрановые пути обеспечивают равномерное распределение всего веса крана на имеющийся фундамент и перемещение самой балки крана непосредственно по этим путям.

Кран мостовой опорный, имеющий небольшую грузоподъёмность, движется по обычным железнодорожным рельсам. Если же кран обладает грузоподъемностью более двадцати тонн, то в таком случае применяют специальные рельсы, в основании которых лежит двутавровая балка.

К качеству установки подкрановых путей выдвигаются особые, жесткие требования, дабы полностью исключить вероятность схода крана с рельс. Например, если используются цилиндрические ходовые колеса, то их ширина должна превышать ширину рельса минимум на 30 миллиметров. Для конических колес этот показатель уже будет составлять не менее 40 миллиметров. Также рельсы следует укладывать с учетом так называемого теплового зазора, с обеспечением перепада высот между ними не выше 2 миллиметров, ибо в противном случае на колеса будет воздействовать сильная ударная нагрузка, способная привести к их преждевременному выходу из строя и возникновению непредвиденной аварийной ситуации.

Одноканатные грейферы

Одноканатными принято называть такие машины, у которых оба рабочих движения (подъем или спуск, закрывание или раскрытие) осуществляются одним тяговым органом, преимущественно канатом. Одноканатные по конструкции могут быть автоматическими (с колоколом) или с ручным управлением при раскрытии.

В настоящее время одноканатные автоматические (с колоколом) в виду сложности конструкции не применяются.

На рис. 1 изображен одноканатный грейфер Гинстальмоста. Грейферы состоит из челюстей а, средней траверсы б, верхней траверсы в и траверсы для челюстей е.

Траверса б направляется штангой. В траверсе г установлены защелки. Грейфер подвешивается к крюку крана посредством специальной траверсы д. Для плавного раскрывания служит масляный тормоз е, связанный с траверсой в и челюстями а. В закрытом положении — траверса г сомкнута с траверсой б (рис. 2, В). Если потянуть за канат к, то рычаги М и N примут положение, показанное пунктиром. Скошенные опорные поверхности защелок р под действием собственного веса соскальзывают с траверсы г, последняя опускается, и грейфер раскрывается. При опускании его на материал траверса крюка д, а вместе с ней и траверса б опускаются до тех пор, пока последняя не достигнет положения а (рис. 2, Б). Защелки переходят из положения I в положение II, и рычаг N под влиянием собственного веса падает в промежуток между обеими защелками, принимая прежнее положение (рис. 2, А); траверса г смыкается с траверсой б, и при дальнейшем подъеме крюка грейфер закрывается.

Скорость раскрывания и закрывания челюстей регулируется масляным тормозом (рис. 3), который представляет цилиндр с полостями А и В, соединенными между собой вентилем, регулирующим пропуск масла. При открывании масло из А переходит в В через вентиль L, регулируемый помощью установочного винта. Пружина R (рис. 2, В) удерживает рычаг в его положении и только усилием каната к она может быть сжата и защелки р разомкнуты.

Одноканатные целесообразно применять там, где одно и то же перегрузочное устройство должно быть использовано для перегрузки как сыпучих материалов, так и штучных грузов. Это имеет место в литейных, на строительных площадках, в шлаковых канавах при очистке паровозов и т. д.

Другие конструкции грейфера

характеризуются обтекаемой формой челюстей для уменьшения трения зачерпываемого материала о стенки. Это ведет к понижению замыкающего усилия и при определенной нагрузке крана дает возможность увеличить полезную емкость . Центр тяжести делают ниже для увеличения устойчивости в раскрытом состоянии, увеличивают так же раскрытие челюстей и длину хода режущих кромок. Челюсти тщательно отделывают (грунтовка перед окраской). Уменьшают собственный вес челюстей, элементов полиспаста и траверс путем применения особых прокатных профилей (ребер, коробчатых сечений). Применяют специальные легкие сплавы; оси и валы термически обрабатывают; втулки изготовляют из высококачественных бронз и чугунных сплавов твердостью 500 по Бринелю.

Для уменьшения износа тросов полиспаста отношение диаметра ролика к диаметру каната принимают равным 30-40, а при цепях диаметр ролика берется больше 20 толщин цепного железа. Для определения рациональной конструкции служит ряд параметров, составляющих характеристику грейфера.

Наиболее существенным параметром является усилие зарывания, определяемое помощью кривой зачерпывания. С достаточной для практической целей точностью усилие зарывания может быть определено путем вычисления отношения между натяжением замыкающего каната и горизонтальным усилием на кромках челюстей. Это отношение называется передаточным числом. Для удовлетворительной работы передаточное число его должно лежать в пределах:

Перегрузка угля, песка и легко воспламеняющихся материалов	0,9—0,4
Перегрузка дробленого камня и кускового материала	1,2—0,7
Легкие экскавационные работы	1,3—1,0
Тяжелые экскавационные работы	1,5—1,2
Перегрузка тяжелой руды	2,0—1,3

Чтобы сравнить два грейфера и выбрать наилучший, необходимо сопоставить их характеристики. Это делается так: вычисляется передаточное число для различных положений замыкания и строится кривая зачерпывания (замыкания челюстей). Для построения кривой зачерпывания рекомендуется следующее: начиная от нуля (наибольшее раскрытие челюстей), умножают передаточное число на расстояния, пройденные вершинами кромок челюстей от нуля до этой точки. Полученные величины дадут глубины погружения челюстей в материал в различные моменты. По этим ординатам строится кривая зачерпывания. Она дает возможность судить о степени наполнения грейфера.

Специальные грейферы

имеют особые формы челюстей в зависимости от условий работы. Многочелюстной грейфер «Полип» для перегрузки кускового материала (рис. 13) состоит из шести челюстей и головки. Связь головки с челюстями осуществлена тягами и замыкающим канатом. Независимость движения каждой челюсти достигается наличием ролика в каждой челюсти, непосредственно связанной с головкой. Равномерное распределение усилий в челюстях достигается тем, что замыкающий канат последовательно огибает ролики головки и челюстей и проходит через уравнительные ролики. Ролики головки расположены в виде звездочки. Внешнее движение челюстей ограничено кольцами. Ролики челюстей защищены обоймами. Механизм весь сварной, тяги состоят из уголков.

Грейферные ковши для кранов

Слово “Грейфер” произошло от немецкого глагола “хватать”. Грейферами называют устройства, предназначенные для подъема, переноса, разгрузки и разгрузки сыпучих и иных материалов. Крановые ковши также применяются при выемке грунтов ниже уровня воды, для рытья котлованов, очистки дна каналов и рек. Объем грейферного ковша может достигать сорока кубометров, что позволяет решать широкий задач вашего предприятия. Выбор грейферного ковша для крана зависит от типа используемого грузоподъемного оборудования. Предлагаем ознакомиться с типами грейферов, выпускаемых итальянской компанией Negrini из нашего ассортимента. Грейферные ковши Negrini оптимизированы для работы в тяжёлых условиях с сыпучим материалом, песком, землёй, горными породами и металлическим ломом. Отдельно отметим, что лезвия ковшей Negrini изготовлены из износостойкой стали Hardox, что обеспечивает дополнительную прочность и повышенный срок эксплуатации.

Обслуживание, ремонт и модернизация

Ремонт мостовых кранов требуется не часто, ведь конструкция имеет большой срок службы. Намного чаще нужно устранить мелкие неполадки, отрегулировать работу устройства. Перед началом смены машинист обязан проверить состояние крана.

Диагностика мостового крана, как и текущий ремонт, должны быть выполнены специалистами. Они занимаются следующим перечнем работ:

техническое обслуживание;
диагностика механического отдела;
осмотр дополнительного оборудования;
замена изношенных устройств;
проверка подшипников;
регулировка узлов.

Мелкие неполадки можно устранить на предприятии, а крупные поломки требуют разбора конструкции. Если есть необходимость, специалистами может быть выполнена модернизация устройств. Работа осуществляется в соответствии с требованиями ГОСТа.

Специалистами может быть заменена крюковая подвеска или кабельная подвеска, проверены приборы и устройства безопасности, осмотрено подвешенное оборудование.

Ремонтные работы бывают следующих видов:

плановые;
капитальный ремонт;
аварийный.

Плановый выполняют с целью профилактики поломок. В ходе работы мастер выполняет диагностику неисправностей, смазывает механизмы, осуществляет регулировку узлов. Проводится техническое освидетельствование мостового крана.

Капремонт включает в себя широкий перечень работ. Он необходим кранам, срок службы которых уже истек. Аварийный ремонт нужен, когда устройство вышло из строя. Мастер определяет неисправность и устраняет ее в кратчайшие сроки.

Электрическая схема

Электрическая схема мостового крана зависит от модели устройства, но можно выделить следующие основные моменты, на которые обращают внимание:

Составляя схему, специалист должен учитывать варианты защиты системы от перепада напряжения.
Кран защищают от перегрузок. Должны быть предусмотрены механизмы экстренного торможения и остановки двигателя.

Электросхема требуется для того, чтобы выполнить ремонт электрооборудования. Она состоит из спецсимволов, которые характеризуют узлы. Прямоугольниками отображают подвижные контакты, закрашенные кружки обозначают неподвижные элементы. Развертки означают барабанные контроллеры. Их положение задают линии, идущие параллельно. Сверху их подписывают цифрами.

Среди кранов мостового типа различают краны с ручным и электрическим приводом механизмов подъема и передвижения. Последние наиболее часто используются на крупных предприятиях, поскольку позволяют обслуживать цеха и склады с большим грузопотоком.

Мостовые краны с электрическим приводом имеют очень большой диапазон нагрузок, поэтому и мощность электропривода может колебаться в достаточно широком интервале – от нескольких сотен ватт до 1000 кВт и более. Крановое электрооборудование должно быть рассчитано на особые условия эксплуатации: циклический повторно-кратковременный режим работы с числом включений/выключений, достигающим 500-600 в час, постоянные перегрузки при разгоне и торможении механизмов, широкий диапазон регулирования скорости.

Электрооборудование мостового крана разделяют на основное, обеспечивающее передвижение моста и грузовой тележки и подъем/опускание груза, и вспомогательное, выполняющее различные дополнительные функции, не связанные напрямую с основной работой крана.

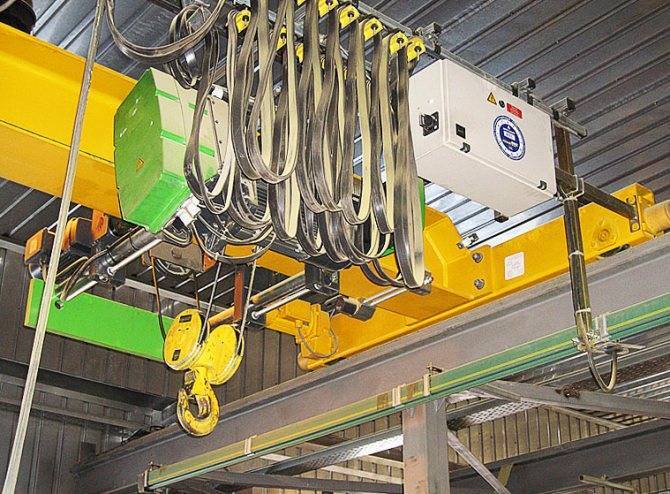

Наиболее широкое распространение получил комбинированный способ подвода питания к электрооборудованию крана: вдоль кранового пути пролагают троллейную линию, а подвод тока к двигателям грузовой тележки осуществляют с помощью подвешенной на мосту гирлянды. В некоторых случаях (например, во взрывоопасных цехах) подвод тока посредством гибкого кабеля применяется и для грузовой тележки, и для моста.

Электрооборудование крана должно обеспечивать безаварийную, надежную работу всех механизмов техники в любых условиях и в широком диапазоне нагрузок.

Выход кранового электрооборудования из строя неизбежно приводит к остановке крана, т.е. к простою дорогого оборудования и обслуживающих его квалифицированных рабочих.

Грузозахватные механизмы и приспособления: грейфер

Одним из распространенных и востребованных захватов является грейфер. Предназначен он для работы с сыпучими материалами, строительным мусором, лесозаготовками и другими подобными грузами.

Мостовые и козловые краны, как однобалочные, так и двухбалочные, могут быть оборудованы различными грузозахватными устройствами, в зависимости от места их установки и назначения. Одним из распространенных и востребованных захватов является грейфер. Предназначен он для работы с сыпучими материалами, строительным мусором, лесозаготовками и другими подобными грузами.

Грейфер незаменим в работе с сыпучими и навалочными грузами

Грузозахватные механизмы и приспособления: грейфер

Подробности

Грейфер незаменим в работе с сыпучими и навалочными грузами

Типы грейферов

Классифицировать грейферы можно как по принципу действия, так и по виду захвата. Выбор типа механизма будет зависеть от назначения мостового или козлового крана, на который он будет установлен и вида грузов, с которыми будет осуществляться работа.

По принципу работы механизма, грейферы бывают:

Канатные (одноканатные, двухканатные, трехканатные, четырехканатные): в них части захвата соединяются с лебедками посредством канатов;
Приводные: электропривод располагается непосредственно на самом захватном органе.

Одноканатные грейферы являются наиболее простыми в устройстве: его подъем и опускание, а так же захват груза челюстями происходят при помощи одного каната и одной лебедки. Управлять таким механизмом не сложно, однако работа возможна только с некоторыми видами грузов. Два каната несут различные функции: один поднимает грейфер, а второй – замыкает челюсти.

Устройство приводных механизмов сложное и требует систематического технического осмотра, отладки и обслуживания. Электропривод может быть как редукторным, так и на основе электротали. Приводной механизм грейфера позволяет выполнять рабочие операции точно и без сбоев, количество циклов в единицу времени при этом больше, чем у канатных.

По количеству челюстей, грейферы делятся на:

Двухчелюстные. Захват состоит из двух частей, которые плотно смыкаются вместе.
Многочелюстные. Захват делится на 3 и более части. В свою очередь, такие механизмы подразделяются на: закрытые, полузакрытые и открытые.

Вид грейфера определяется его назначением

При выборе вида грейфера для грузоподъемного крана, стоит учитывать специфику грузов, с которыми предстоит работать. Грузоподъемность таких механизмов может быть различной, вычисляется она суммарным сложением веса груза и самого грейфера. Управление грейфером производится из кабины крана, либо с пульта.

Назначение грейфера

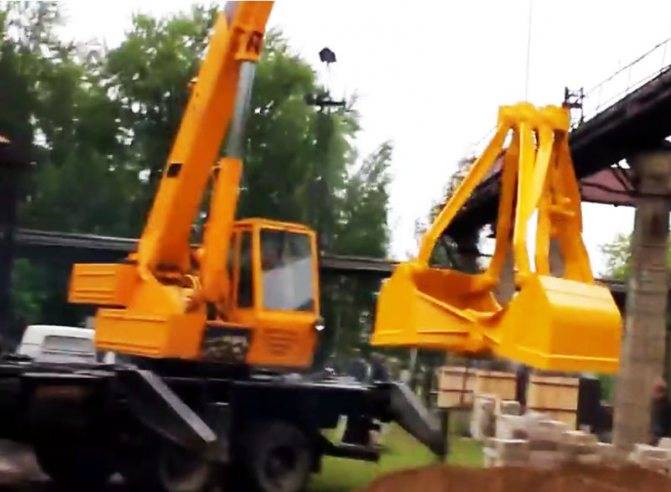

Сам по себе грейфер может быть установлен на различные виды кранов и погрузчиков, а так же на экскаваторы различных типов. Кроме того, зачастую грейфер проектируется таким образом, что может быть как подвешен на крюк грузоподъемного крана, так и быстро демонтирован. Такие приспособления требуются на производстве, где использовать их приходиться не так часто.

Грузоподъемные грейферные краны применяются довольно широко не только в строительстве, но и в производстве различной направленности, а так же на некоторых складах. Работа осуществляется с кусковыми и сыпучими материалами. Погрузо-разгрузочные операции могут производиться как с грузами на поверхности, так и путем глубокой выемки грунта.

Различные типы грейферов используются для соответствующих грузов

Области применения кранов с грейферными механизмами захвата очень разнообразны:

складское дело, логистика;
машиностроение и другие виды производства;
металлургия;
металлообработка;
строительство;
лесозаготовка;
деревообработка;
добыча и хранение нерудных материалов и другие.

Грейферные краны относятся к оборудованию специального назначения. Проектирование таких видов ГПО осуществляется, как правило, индивидуально. При этом, учитываются особенности производственных процессов. Например, для некоторых металлургических предприятий грейферы дополнительно оснащают магнитными устройствами.

Устройство грейфера позволяет применять грузоподъемную технику в тех областях производства, в которых другие виды захватных устройств использовать невозможно. Этот факт делает грейферные краны уникальным и незаменимым оборудованием. Проектирование грейфера осуществляется, как правило, индивидуально, исходя из данных о процессе производства и специфичности грузов.

Работа грейфера на видео

По области использования все типы грейферов подразделяются на:

захватные – бревнозахваты, используемые для манипуляций с лесоматериалами;
копающие – устанавливаемые на экскаваторы;
двухчелюстные гидравлические – перегрузка сыпучих продуктов;
многочелюстные гидравлические – для работы с металлоломом и строительным мусором;
специального назначения – для добывающей отрасли и раскопки траншей.

Среди многообразия моделей грейферов лучшие технические характеристики демонстрируют гидравлические устройства. Их мощность заявлена как наиболее максимальная, так как только гидравлический привод способен обеспечить наибольшую силу сжатия челюстей. Даже врезание в грунт и проведение земляных работ подвластно гидравлическому оборудованию. При этом вес грейфера значения не имеет.

Гидравлический агрегат относится к наиболее востребованному виду грузоподъемного мощного оборудования, так как справляется со всеми видами специализированных работ. Грузоподъемность грейфера допускает разработку грунта, подготовку строительных площадок, перемещение сыпучих и крупнокусковых грузов.

Если сравнить гидравлический грейфер по характеристикам с аналогичными данными его «конкурентов» (приводные моторные и канатные модели), то выигрыш будет на стороне гидравлики. Основное преимущество – гидроцилиндры, которые отвечают за сжатие челюстей и мощность самого устройства. Гидроцилиндры принято располагать непосредственно на корпусе изделия, а обязательный в этом тандеме гидронасос — на экскаваторе или другой спецтехнике. Между собой насос и гидроцилиндры соединяются посредством системы шлангов высокого давления.

Электрогидравлический навесной грейфер отличает расположение насоса на самом оборудовании, что в сочетании с собственным пусковым устройством обеспечивает технике большую мобильность и автономность. Отличает «братьев» и скорость работы – электрогидравлический захват позволяет экономить до 30% времени на выполнение одной и той же работы по сравнению с обычной «гидравликой».

Но это на практике не играет большой роли и не снижает востребованности гидравлических грейферов, которые превосходят моторные и пневматические устройства по всем основным техническим характеристикам.

Среди достоинств грузозахватного оборудования гидравлического типа стоит еще отметить вес грейфера и наличие у него роторной установки. Последняя отвечает за возможность устройства поворачиваться бесконечно вокруг своей оси и производить манипуляции даже в ограниченном рабочем пространстве. Также роторная установка повышает КПД грейфера при осуществлении грунтовых работ, в частности при прокладке сложных траншей или подготовке глубоких карьеров.

Гидравлические, моторные, пневматические и другие модели активно используются везде, где есть в них необходимость. Главное их достоинство – расширение круга возможных работ у спецтехники.

Навесное оборудование HGT реализуется в стандартизированных вариантах, но всегда есть возможность индивидуального проектирования под специфичный груз или уникальные задачи.

Это интересно: Особенности эксплуатации и монтажа мостовых однобалочных кранов опорной и подвесной конструкции: освещаем по порядку

Канатные грейферы

Одноканатный грейфер

Одноканатные грейферы являются сменными грузозахватными приспособлениями и могут быть навешены на крюковую обойму любого крана соответствующей грузоподъёмности. Канат грейфера этого типа одновременно является подъёмным и замыкающим. Основная конструктивная особенность — наличие замка, соединяющего обойму с траверсой. Обойма и траверса могут быть выполнены с блоками полиспаста. Вместимость данного типа грейферов от 0,5 м³ до 2,0 м³.

Достоинства и недостатки

Достоинства:

быстрая смена;
возможность работы на любом кране.

Недостатки:

сильные удары об упоры при раскрытии челюстей;
уменьшение высоты подъёма (из-за того, что длина выбираемого из полиспаста каната достигает 2,5 м);
ручное управление раскрытием челюстей грейфера.

Двухканатный

Устройство

Двухканатный грейфер имеет челюсти, которые шарнирно соединены с нижней траверсой и с помощью тяг с головкой. Подъёмный канат, который закреплён на головке предназначен для подъёма и опускания грейфера с помощью подъёмной лебёдки. Замыкающий канат, соединённый с нижней траверсой, который проходит через отверстие в головке и закрепляется на барабане замыкающей лебёдки. Этот канат предназначен для открывания и закрывания челюстей грейфера. Для увеличения усилий резания на кромках челюстей и лучшего зачерпывания материала замыкающий канат запасовывают в полиспаст, обоймы с блоками которого закреплены на нижней траверсе и головке. Лебёдки имеют независимое управление.

Рабочий цикл двухканатного грейфера включает следующие операции:

Если продолжать работать замыкающей лебёдкой после закрывания челюстей, то грейфер вместе с грузом будет подниматься на одном замыкающем канате, который при этом будет перегружен. Подъём грейфера на одном замыкающем канате запрещён, так как это приводит к быстрому изнашиванию каната.

Для исключения перегрузки замыкающего каната применяют полуавтоматическое управление грейфером, при котором в момент закрывания челюстей автоматически включается подъёмная лебёдка. Вместимость грейферов от 2 м³ до 20 м³. Управление канатами и обеспечение их натяжений и скоростей, необходимых для нормальной работы грейфера, осуществляется грейферными лебёдками.

Достоинства и недостатки

Четырёхканатный грейфер

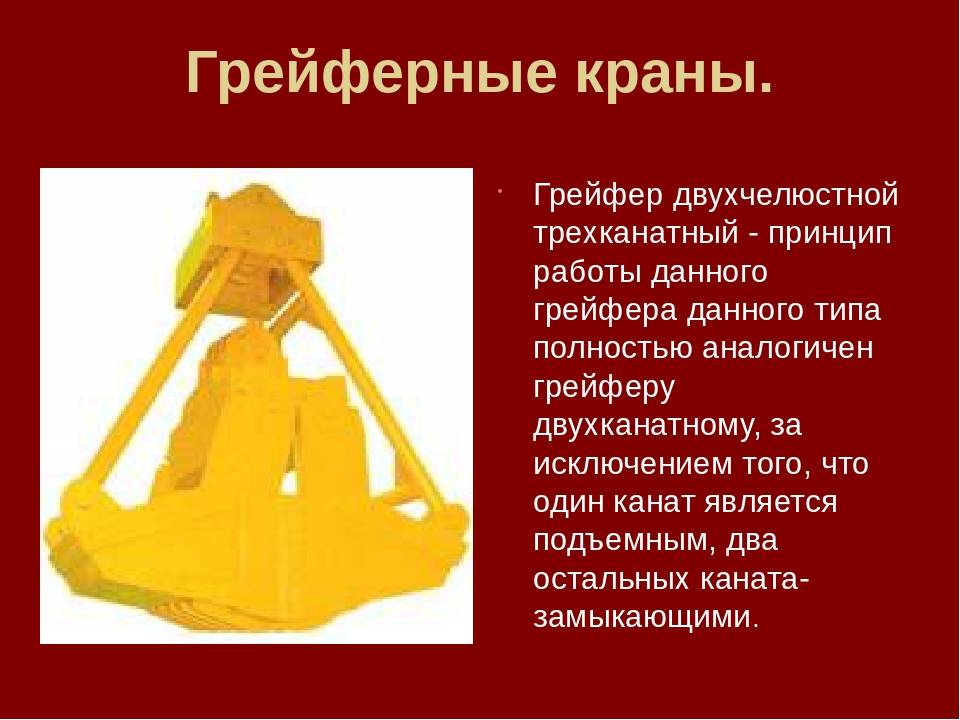

Двухканатные грейферы могут быть снабжены двумя, тремя или четырьмя канатами, но принцип действия остаётся неизменным. Четырёхканатные грейферы относятся к группе двухканатных. Они выполнены с двумя подъёмными и двумя замыкающими канатами.

Подгребающий грейфер

Подгребающие грейферы предназначены для зачерпывания материала, например, из вагонов, трюмов судов и т. п. В четырёхканатном подгребающем грейфере замыкающие канаты образуют горизонтальный полиспаст.

Устройство

Поддерживающие канаты обходят блоки на траверсе, связанной с челюстями посредством тяг. Замыкание грейфера производится при движении замыкающих канатов вверх, раскрытие грейфера в подвешенном состоянии — при остановленных замыкающих канатах и перемещающихся вверх поддерживающих. Размах челюстей в раскрытом состоянии до 8 м.

Грейфер принцип работы

Все виды грейферов объединены единой конструкционной идеей, которая выражается в использовании большого железного черпака с открывающимися челюстями для захвата и манипуляций с различными видами материалов – кусковыми, сыпучими, штучными. Устройство грейфера подразумевает его монтаж к грузоподъемному крану или любой аналогичной технике.

Навесное оборудование грейфер имеет отличие между моделями по кинематическому признаку, согласно которому все устройства можно разделить на оборудование:

канатное – челюсти монтируются к приводным лебедкам посредством гибкого каната;
приводное – рабочий механизм расположен непосредственно на оборудовании.

Приводные захваты в свою очередь делятся по виду рабочего оборудования и связанного с ним источника энергии. По данному критерию разновидности грейферов бывают:

моторные – функционируют от энергии двигателя;
гидравлические – работают от гидравлической системы спецтехники;
электрогидравлические — в верхней части агрегата располагается насос питаемый электричеством;
пневматические – для них требуется пневмосеть.

Все типы грейферов имеют свою специализацию, благодаря уникальным преимуществам и техническим характеристикам. Главное, что требуется учитывать, оценивая виды грейферов, – груз, с которым придется работать оборудованию и место непосредственной установки устройства. Грузоподъемность машины при анализе ее возможностей рассчитывается как сумма массы потенциального груза и веса грейфера.

Заявленные на любой грейфер технические характеристики определяют «фронт» его работ, а также спецтехнику, рекомендуемую в качестве базы.

Навесное оборудование грейфер может:

быть установлено на погрузчики, краны, экскаваторы;
подвешиваться на крюк грузоподъемного крана;
работать от стационарной пневматической системы.

Минимальной мобильностью и маневренностью обладает пневматический навесной грейфер, так как вне цехов с необходимым оснащением он абсолютно бесполезен. Также стоит отметить неоспоримый факт, о котором заявляют предоставленные на пневматический грейфер технические характеристики – мощность его значительнее меньше гидравлических аналогов.

Виды грейферов, их характеристика

ГРЕЙФЕРсамозахват, грузозахватное приспособление для массовой перегрузки сыпучих материалов. Эти машины широко применяется на складах сыпучих материалов, в портах, железно-дорожном транспорте, литейных в качестве грузозахватного сосуда кранов — кабельных, поворотных, портальных, мостовых и т. д.

На основе экспериментальных исследований разработаны таблицы, дающие возможность почти для всех видов сыпучих материалов определить необходимый вес грейфера, средний вес захватываемого за один прием материала и общую нагрузку на кран.

Существующие многочисленные конструкции которые могут быть разделены на 4 группы:

одноканатные,
двухканатные,
моторные,
специальные.

Одноканатные грейферы

В настоящее время одноканатные автоматические (с колоколом) в виду сложности конструкции не применяются.

Скошенные опорные поверхности защелок р под действием собственного веса соскальзывают с траверсы г, последняя опускается, и грейфер раскрывается. При опускании его на материал траверса крюка д, а вместе с ней и траверса б опускаются до тех пор, пока последняя не достигнет положения а (рис. 2, Б). Защелки переходят из положения I в положение II, и рычаг N под влиянием собственного веса падает в промежуток между обеими защелками, принимая прежнее положение (рис.

2, А); траверса г смыкается с траверсой б, и при дальнейшем подъеме крюка грейфер закрывается.

Двухканатные грейферы

У двухканатных операции подъема выполняются одной группой канатов, называемых подъемными, или удерживающими, а раскрытие и закрытие осуществляется другой группой канатов, называемых замыкающими. Обычные подвешены к грузоподъемному устройству на 4 ветвях ( 2 ветви замыкающего и 2 ветви подъемного каната); встречаются подвешенные на трех ветвях (2 ветви подъемного и одна замыкающего каната). Из двухканатных наибольшее распространение получил грейферы тира Демаг (рис. 4).

Грейфер состоит из следующих элементов

верхняя неподвижная траверса — клепаная или сварная коробка, в которой укреплены на осях верхние блоки полиспаста замыкающего каната;
нижняя подвижная траверса — клепаная или сварная коробка с нижними блоками полиспаста замыкания;
челюсти с режущими кромками;
скелет грейфера — 4 наклонных тяги, скрепляющие челюсти с верхней траверсой;
замыкающий и подъемные канаты.

Основные недостатки машины типа Демаг — невыгодное положение центра тяжести, большие габаритные размеры и сложность монтажа.

Принцип работы двухканатных заключается в следующем

Каждая группа канатов навивается на два отдельных барабана лебедки. Для раскрытия необходимо затормозить барабан подъема, а барабан замыкания вращать в сторону сматывания каната; в силу этого средняя траверса (подвижная) под влиянием собственного веса опускается, и челюсти раскрываются.

При замыкании барабан замыкания вращается в обратную сторону, канаты же подъема неподвижны. Подъем производится при одновременной работе обеих групп канатов. Двухканатный находит широкое применение при непрерывной перегрузке массовых грузов.

Недостаток, общий для всех двухканатных, требующих специальной двухбарабанной лебедки, оправдывается рентабельностью работы этих грейферов, являющихся по конструкции более простыми, чем одноканатные, и более надежными в работе.

Моторные грейферы

У моторных закрытие и раскрытие челюстей осуществляется тяговым органом (цепью или канатом), приводимым в движение электромотором, установленным на раме.
