Параллельный упор
Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:
- Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
- Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
- Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
- Контактные губы. Они помогают получить упор для фрезера на поверхности материала.
Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:
- На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
- После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.
Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.
Пример чертежа упора:
Ручной электрический фрезер – когда нужен такой инструмент?
Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.
На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.
К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл. Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью. После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

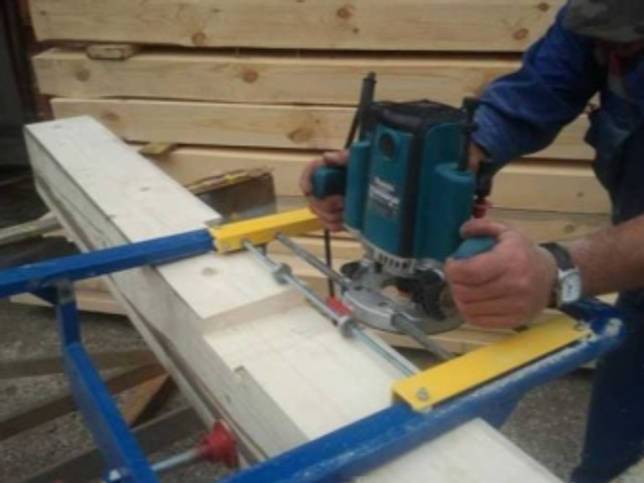

Направляющая шина
Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.
Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.
Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.
Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.
Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.
Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.
Полезные советы
Для получения хорошего результата при работе с деревом следует придерживаться правил техники безопасности. Необходимо удостовериться:
- Фреза закреплена в цанге.
- Дополнительное приспособление соответствует мощности электроинструмента.
- При использовании кромочного фрезера необходимо удостовериться, что подшипник или направляющее кольцо установлено.
- Выставлена правильная глубина врезки (при использовании погружного устройства, это можно посмотреть на специальном ограничителе).
- Обрабатываемая деталь должна иметь опору.
- Для сокращения количества пыли при работе используйте пылесос.
Применение насадкок, специально разработанных под обрабатываемый материал, позволяет значительно улучшить результат. А в зависимости от угла их использования получается разный рез. Опытные мастера часто самостоятельно изготавливают такие насадки. Для этого режущую кромку затачивают под необходимым углом. Но если нет желания тратить время на самодельные фрезы, то их вполне можно купить, ассортимент в магазинах довольно широк.
Приспособления для фрезера по дереву своими руками изготовить довольно легко, а польза от них большая. Такой вариант подойдёт для тех, кто не желает много тратить при покупке инструмента или когда нет нужного оборудования в продаже. А применение фрезера с мебельными шаблонами значительно сокращает время на сборку, а также повышает качество работы и не даёт ошибиться.
Originally posted 2018-07-04 08:29:39.
Самодельная сферическая фреза
Так изготовить фрезу (как сделал ее автор) не так уж легко, нужна токарка, сверлильный станок итд. Но вы можете придумать что-то свое, поискать другие пути, ведь изготовление всякого рода самоделок отлично тренирует мозги, но надо просто делать как автор, ищите другие пути.
Давайте начнем, нужные инструменты\материалы.
1. Токарка
2. Сверлильный станок, дрель (будет не легко)
3. Ножовка по металлу, болгарка
4. Материал для изготовления резца (автор использует кусок от пилы)
5. Метчик, болт итд
6. Кругляк 30 мм (из него и делается фреза)
Шаг 1. Изготовление
Кругляк обрабатывается на токарном станке, ему придается сферическая форма со штоком. Если нет токарки, то можно заказать эту заготовку токарю или взять напильник и заработать себе тот самый. Дальше сферическая форма заготовки доводится до идеального состояния с помощью самодельного лекала. Сделал автор лекало из цир. диска и бруска древесины. На сфере делается круговая отметка под 40 градусов, делает автор ее при помощи пильного диска. Автор отмечает центр отметки и сверлит отверстие на сквозь. Потом по этой отметке с помощью ножовки, сфера делится на две части, на одной части делается выемка под шляпу болта. Из пильного диска отрезается кусок, на токарке ему придается кругла форма и заточка в одну сторону, это резец.
Шаг 2.Тестирование
Между двумя частями шара, болтом затягивается резец. На этом фрезу можно считать законченной, теперь осталось ее протестировать. Словами не передать как самоделка проявляет себя в работе, так что смотрите видео. На этом можно и закончить, спс за просмотр. Если статья годная, то незабываем ставить лайк.
Циркуль для фрезера
При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:
- Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
- На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
- После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
- По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
- С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
- Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.
После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.
Назначение деревообрабатывающих станков
Используемые сегодня агрегаты для обработки дерева могут иметь различное назначение. Это может быть как узкоспециализированное оборудование, выполняющее одну или несколько операций, так и универсальные станки, которые путем смены рабочей головки и насадки могут выполнять множество различных работ по обработке, сверлению и шлифовке древесины.
Большинство используемых сегодня фрезеровальных станков для дерева являются многофункциональными, что позволяет упростить работу с таким оборудованием и экономит свободное место в мастерской. Буквально несколько манипуляций со станиной агрегата позволяет с легкостью перепрофилировать такой станок для выполнения на нём различных операций и работы с различным материалом.
Фрезерные станки имеют соответствующий режущий рабочий инструмент и головку, которая отвечает за перемещение используемого инструмента. Привод такой головки осуществляется от электромотора, при этом имеется возможность регулировки скорости вращения шпинделя, что в свою очередь позволяет работать с различными материалами и обрабатывать древесину, отличающуюся своими показателями плотности и прочности.
https://youtube.com/watch?v=nSvEK4PEqw0
Применение фрезерных станков
Современные фрезерные агрегаты отличаются универсальностью использования, что позволяет осуществлять на них разнообразную обработку древесины, включая изготовление деталей с простой круглой формой. Такое оборудование широко используется в деревообработке при изготовлении мебели и выполнении следующих операций:
- Создание углублений и глубины заданной формы.
- Выемка пазов.
- Сверления.
- Снятия четверти.
Особенности конструкции таких агрегатов позволяют существенно упростить работу с древесиной, поэтому даже на станке, изготовленном своими руками, можно с легкостью выполнять качественное фрезерование. На сегодняшний день существуют многочисленные разновидности таких фрезеровальных станков, наибольшее распространение из которых получило плоскошлифовальное оборудование. Плоскошлифовальный фрезер можно с легкостью изготовить своими руками, такие установки отличаются мощностью, функциональностью, и при необходимости их с легкостью можно модернизировать, расширив возможности по их использованию.
Горизонтальный фрезерный станок
Второй распространенный вариант исполнения фрезера – горизонтальный станок. Он имеет более простую конструкцию по сравнению с вертикальным типом, но может исполнять меньше функций.
Выбор материалов для фрезера
Различие вертикального и горизонтального расположения шпинделя приводит только к изменению принципа перемещения детали и рабочего органа. Режущий инструмент имеет возможность перемещаться в горизонтальном направлении для регулирования глубины обработки, а шпиндель с салазками двигается вертикально. Заготовка по плите перемещается в основном продольно. Требования к материалам для горизонтального станка аналогичны требованиям к элементам вертикального агрегата.
Изготовление приспособления для стационарного фрезера
При горизонтальном фрезеровании используются те же фрезы, что и при вертикальной обработке. Их можно сделать самостоятельно по вышеописанной технологии. Чаще всего на горизонтальных станках обеспечиваются такие операции: пазы на торцах и гранях, сверление горизонтальных отверстий, проточка планок, формирование плинтусов и различных длинномерных изделий с рельефом.
Оборудование для самодельного станка для фрезера
Основные узлы горизонтального фрезера имеют определенные особенности:
Шпиндель. Он располагается горизонтально, для чего изготавливается специальная опорная система. На фото приведены чертежи приспособления, которое можно использовать в горизонтальном фрезере.
Плита и столешница. В плите горизонтального станка не делается отверстие для рабочего органа. Инструмент подается сбоку. При раскрое формируется простая прямоугольная плита. Наиболее распространенный размер – 75 х 50 см. Схема стола для фрезерного станка приведена на схеме.
Тела вращения
В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.
Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.
Другие приспособления
Циркулярные
Среди других приспособлений для фрезера по дереву особое место занимают циркулярные. Все круглые и овальные разрезы выполняются с их помощью. Циркуль представляет собой штангу со штифтом. Простое смещение штанги изменяет размер круга. Для отверстий малого радиуса, например, для врезки петель, циркульная конструкция крепится непосредственно на основание фрезерного станка.
Фрезер для вырезания кругов можно усовершенствовать под выпиливание овалов. Его можно сделать своими руками. Потребуется база, в которой для закрепления заготовок используются винты или присоски; башмаки, штанги для монтажа и кронштейн для фиксации конструктива с инструментом. Круглые проемы вырезаются, когда задействован один башмак, введение в приспособление второго дает возможность прорезать овальные отверстия.
Для изготовления пазов на узких поверхностях
Для изготовления такого варианта, конечно, можно некоторое время развлекаться с дрелью и долотом, и можно даже вырезать достаточно точное отверстие. Но сколько же времени будет потрачено впустую. Фрезер справится с этой задачей быстрее и четче. Но для это нужны определенные аксессуары.
Состоять они могут из круглой или прямоугольной пластинки, закрепленной на основании инструмента.
Два штыря на пластине обеспечат ровный ход инструмента
Оси штырей располагаются на линии фрезы, при таком условии паз будет сделан в центре детали, вне зависимости от толщины.
При выполнении распила важно контролировать плотное прижатие штырей к заготовке с обеих сторон. Аналогичного результата можно добиться, используя два параллельных упора. Реальной является даже задача с одним параллельным упором, но заготовка должна быть закреплена между двух поверхностей.
Если мастер постоянно имеет дело с распилами на узких поверхностях, можно сделать стол из двух частей, которые дадут возможность зажать материал между ними.
Универсальное применение копировального кольца дает возможность защитить шаблон от режущей кромки.
Ручная фреза с копировальным кольцом поможет заменить, например, столярные инструменты, применяемые при установке дверных петель, и сократить время, которое неминуемо будет затрачено, если у работника нет необходимых навыков работы с ними.
Реальной является даже задача с одним параллельным упором, но заготовка должна быть закреплена между двух поверхностей.
Если мастер постоянно имеет дело с распилами на узких поверхностях, можно сделать стол из двух частей, которые дадут возможность зажать материал между ними.
Универсальное применение копировального кольца дает возможность защитить шаблон от режущей кромки.
Ручная фреза с копировальным кольцом поможет заменить, например, столярные инструменты, применяемые при установке дверных петель, и сократить время, которое неминуемо будет затрачено, если у работника нет необходимых навыков работы с ними.
Для работ по установке дверных петель, например, изготавливается шаблон из куска дощечки. Это дополнительные временные затраты, которые затем с лихвой окупаются – пазы будут готовы за несколько секунд. Нередко можно встретить совет купить готовые шаблоны для фрезера. И это разумно, поскольку они есть в продаже и предназначены для однотипной, распространенной деятельности – например, установки дверных петель или при изготовлении мебели, где требуется несколько однотипных деталей.

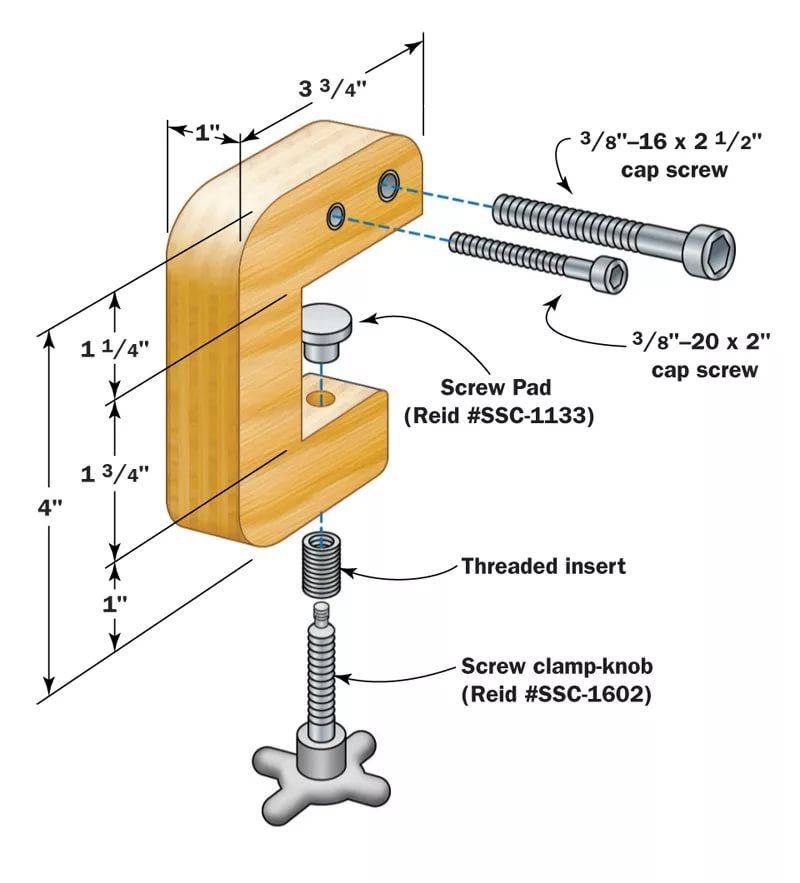

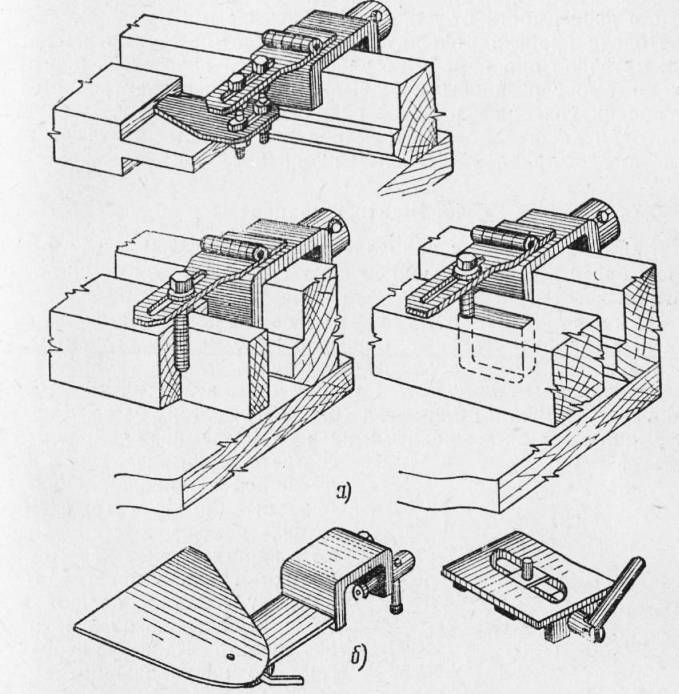

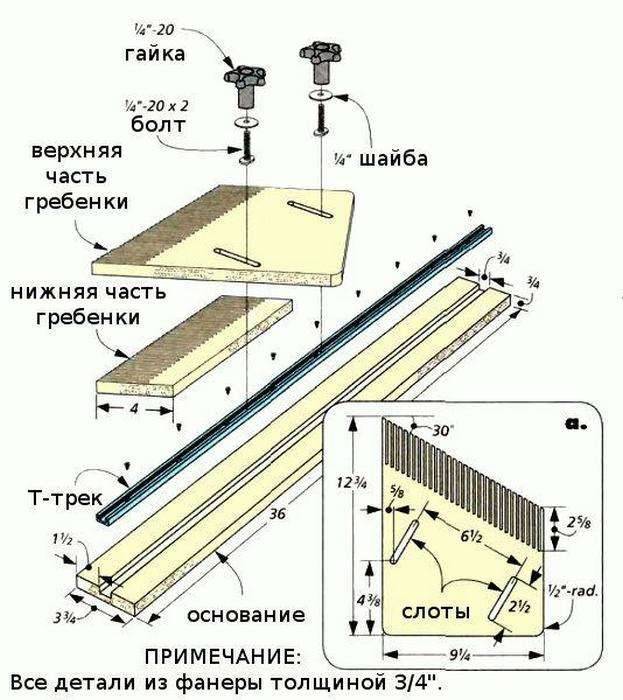

Крепежные, прижимные устройства могут использоваться как универсальные, так и рассчитанные на применение определенного вида техники. Их типы вариабельны – в виде колодки, башмака с пружиной или стальных пластин.
Зажимные отличаются тем, что остаются неподвижными в процессе обработки заготовки, однако они тоже разнообразны и достаточно сложны в изготовлении. Поэтому несмотря на обилие чертежей для умельцев, их предпочитают покупать в уже готовом виде, фабричного изготовления. Там хорошая балансировка самоторможения, привод бывает ручной, гидравлический или пневматически, качественный металл. Проще приобрести уже готовое устройство и модернизировать его под собственные нужды.
Для обработки тел вращения
Тоже есть специальные, готовые приспособления. Однако изготовители профессиональных инструментов не всегда в состоянии предугадать, какие у народных умельцев могут возникнуть надобности.
Для фрезерования шипов
Для резки шипов используются специальные приспособления. В советах специалистов всегда есть отсылка на промышленные устройства. В них может быть сразу несколько функций – например, выполнение профиля для глухого и сквозного ласточкина хвоста и сквозного соединения с прямым шипом. Здесь огромное значение имеет точная траектория фрезы, качественный шаблон и копировальное кольцо.
Как можно вырезать круг из фанеры
Сложнее всего решать, как вырезать ровный круг из фанеры, если нет специального инструмента под рукой. Но даже в такой ситуации есть выход — подручные средства. В чем суть способа:
- Основной инструмент — планка из дерева с парой гвоздей.
- Первый гвоздь надо вбить сквозь планку, а затем разместить в самом центре заготовки из фанеры.
- Второй гвоздь должен быть максимально острым. Он вбивается на расстоянии, которое равно радиусу круга, от первого. Острие должно выходить из планки где-то на 5-10 мм или более (в зависимости от толщины фанерного листа).
- Вращая планку относительно первого гвоздя вторым формируется борозда и постепенно углубляется в фанере
- Вращения производятся до момента полного разреза фанерного листа.
Вместо планки можно применять шнур высокой прочности, но принципы получения круга не меняются.
Более традиционные методы получения круга из фанеры с использованием подходящего инструмента:
- лобзиком — электрическим или ручным. Изначально делается набросок карандашом (допустим по шаблону), затем выполняется пропил по линиям, а готовая деталь дополнительно шлифуется напильником либо наждачной бумагой;
- фрезером. Отличный инструмент для получения круга из толстой фанеры. Штатная линейка фиксируется саморезом в центре окружности. Далее фреза вращается по заданному радиусу, формируя отверстие правильной круглой формы.
Пылеудаление
В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.
В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается. Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль. Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.
Особенности производства приспособлений
Перед изготовлением шаблона необходимо точно знать диаметры режущего инструмента и приспособления. Шаблон должен выступать наружу заданного контура выборки на размер, равный разнице радиусов втулки и фрезы. Его толщина допускается от 2 мм до 10 мм. Изготовить трафарет можно с помощью простых инструментов.
- Нанести на лист будущего шаблона контур паза.
- Вычесть разницу диаметров втулки и фрезы.
- Нанести снаружи вырезаемого контура параллельную линию, отступая вычисленный размер.
- Вырезать трафарет по наружной линии.
Зачистить заусенцы и острые кромки. Теперь достаточно закрепить шаблон на обрабатываемой поверхности струбцинами, и можно вырезать пазы.
Важно!
Линия контакта втулки с торцом шаблона равна толщине листа, с которой он сделан. Напряжения при контакте маленькие. Это позволяет делать приспособления из мягких материалов: фанера, пластик, оргстекло. При производстве крупных партий деталей практичнее делать трафарет из стали.
Основные технические различия и выбор фрезера для домашних работ
Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.
Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.
Такие аппараты предназначены для выполнения универсального набора работ:
- профилирование кромки;
- выборка четверти;
- изготовление шипов и пазов, шлицов, фальцев;
- получение отверстий различной конфигурации;
- подготовка посадочных мест для мебельной и иной фурнитуры;
- художественная обработка древесины, в том числе пространственная.
А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.
Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:
- Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
- Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
- Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.
Несколько практических советов при выборе фрезера:
не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт;
обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента;
лучший зажим для фрез – конусная цанга;
лучший выключатель – с фиксирующей кнопкой;
длина шнура питания не должна быть маленькой;
отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.
И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.
Направляющие шины для ручного фрезера
Направляющие шины не только облегчают управление фрезером, но и обеспечивают прецизионную обработки. Они представляют собой достаточно уникальные системы. Как видно из большой фотографии этой статьи, они могут использоваться в комбинации с различным ручным электроинструментом, легко наращиваются по длине, дополняются другими приспособлениями и могут носить даже специализированный характер, например как направляющая шина для фрезерования отверстий при изготовлении мебели.
Направляющая шина дает высокую точность при обработке мебельных плит. Она легко и прямо ведет фрезерную машину своим параллельным упором.
Направляющие шины и ряд других приспособлений не только повышают качество обработки, но и делают ее простой и удобной. Точность размеров и их воспроизводимость на любом количестве обрабатываемых деталей просто поражает даже опытных мастеров. Независимо от своего назначения любая из них снизу имеет эластичный пластиковый протектор, исключающий скольжение по обрабатываемой поверхности и ее повреждение.
Фрезерование ведут под любым углом к краю заготовки. Направляющая шина делает эту операцию простой. Закрепленная струбциной, она никогда не соскользнет даже с кромки детали.
Кроме того, направляющие могут легко устанавливаться непосредственно на стол-верстак с угловым упором. В этом случае используют направляющие небольшой длины. Многие направляющие комплектуются весьма практичной оснасткой. Так, ограничительная лапка, установленная на шину, фиксирует границы хода ручного фрезера. Установив ее в заданном положении, вы без труда будете воспроизводить идентичные по размеру пазы на различных деталях.
Ограничительная лапка направляющей шины позволяет фиксировать границы пазов и воспроизводить их автоматически на идентичных заготовках.
Безусловно, каждый мастер самостоятельно определяет приоритет того или иного приспособления для собственной машины, но начинают обычно с направляющей шины и пылеудаления. Направляющая шина, как вы увидите дальше, служит и базовой конструкцией для установки на электрический фрезер по дереву многих других приспособлений.
Защитный протектор направляющей шины исключает ее скольжение по обрабатываемому материалу и не царапает его поверхность.
Для разделки листов гипсокартона в размер применяют длинные направляющие.
Направляющие легко нарастить до нужной длины. Фреза, разрезая листы, одновременно подготавливает и их кромки. Такой раскрой исключает трудоемкий процесс заделки стыков: они получаются ровными и аккуратными.
Направляющую шину легко монтируют на современный стол-верстак и получают новые возможности для обработки. Результат — профили любой сложности с высокой точностью. |
Рабочий стол для фрезерования оснащен угловым упором. Установленная на нем направляющая шина регулируется по высоте. Подставка для стола легко складывается. |
Регулировочные винты позволяют выставить упор машины без зазора относительно шины. Результат — чистое прецизионное фрезерование и без сколов поверхности. |
Высокий уровень воспроизводимости сложных пазов обеспечивает направляющая шина. Изготовление этого классического столярного соединения, требующего мастерства, превращается в забаву .
Как чертить эллипсы
Эллипс — фигура довольно сложная, но чтобы начертить ее на бумаге, вам потребуются всего лишь две кнопки, отрезок веревки и заточенный карандаш.
Закрепите на поверхности заготовки две кнопки на некотором расстоянии друг от друга. Возьмите отрезок веревки, свяжите оба ее конца узлом и зацепите веревку за головки кнопок. Теперь карандашом ведите линию, которую позволяет описывать натянутая веревка. Форму эллипса вы можете менять по своему усмотрению.
Расстояние между двумя фокусными точками эллипса обозначается кнопками. Если вести карандаш в границах, отведенных ему веревкой, то на бумаге появится контур эллипса.
Форма эллипса может быть больше или меньше, толще или уже, в зависимости от расстояния между кнопками и длины веревки.
Направляющая шина
При обработке дерева важно контролировать положение применяемого инструмента. Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории
Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:
- Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
- Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
- Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
- Некоторые модели поставляются со специальным адаптером для фрезерного стола.
Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами. Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:
- Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
- Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
- За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.
В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диаметра.
Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.
