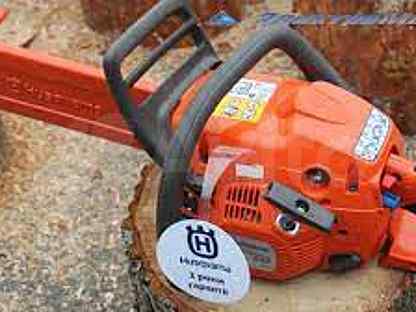

Достоинства и недостатки модели Husqvarna 236
Как и любая модель бытового назначения, бензопила Хускварна 236 обладает рядом достоинств и недостатков. Отзывы о бензопиле данной модели в подавляющем большинстве случаев, положительные.
К достоинствам модели владельцы причисляют такие параметры бензопилы:
- высокий крутящий момент;
- редкие поломки и, как следствие, низкая потребность в ремонте;
- взаимозаменяемость запчастей (к бензопиле можно подобрать расходные материалы других производителей, например, Stihl);
- удобная для применения в строительстве, заготовках древесины;
- способна быстро заводиться даже при низких температурах;
- малогабаритная, не занимает много места и удобна для удерживания руками;
- функция выключения при потере контроля управления.
Из недостатков бензопилы Husqvarna в своих отзывах владельцы отмечают такие качества:
- в некоторых моделях происходит вытекание масла из масленки;
- существует вероятность купить китайскую подделку, которая сложно отличима от оригинала на первый взгляд, и потому не так функциональна.
Бензопила Husqvarna (Husqvarna) 236: особенности, характеристики, ремонт своими руками

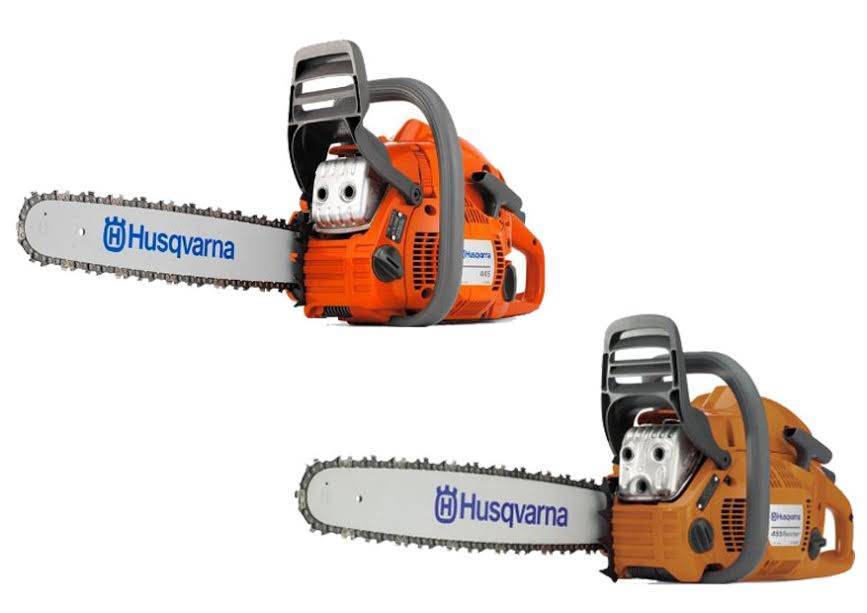

Пилы бренда Husqvarna представлены многими моделями, которые включают инструменты профессионального и бытового класса. Надежность и выносливость этих бензопил доказывает высокий спрос на них. Простота конструкции с доступностью запчастей делает инструмент удобными в обслуживании. Страна-производитель этих бензопил – Швеция. Бренд зарекомендовал себя на мировом рынке как производитель качественных инструментов для широкого пользования. Рассмотрим устройство и характеристики на примере бензопилы Husqvarna 236. Несмотря на невысокую стоимость, для ее изготовления используются качественные материалы, дизайн удобный и эргономичный, а сборка очень точная и надежная.
Преимущества
Высокое качество продукции Хускварна распространяется на весь ассортимент бытовых и профессиональных бензопил.
Модель 236 во всех отношениях превосходно зарекомендовала себя:
- в работах по валке старых деревьев и заготовке дров;
- при возведении деревянных срубов;
- в монтаже деревянных элементов ландшафтного дизайна и обрезке деревьев.
Пользователи дают высокую оценку:
- отличной для своей мощностной категории производительности;
- особенностям удобного и безопасного управления;
- качественной сборке;
- взаимозаменяемости унифицированных запасных частей и расходников с однотипными фирменными моделями.
Устройство карбюратора

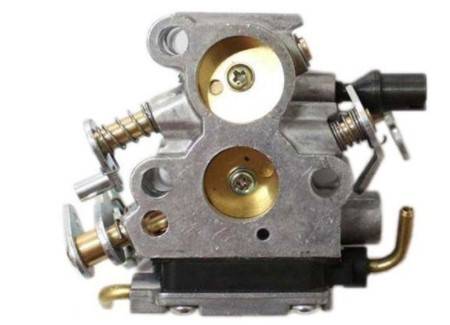

На рис. 1 показан современный карбюратор для бензопилы производства Германии «Штиль 250. Он представляет собой узел величиной с половину человеческого кулака. Производителем механизма является компания Walbro, Тайвань. Материал корпуса – нержавеющий стальной сплав. В низу устройства закреплена заслонка, обеспечивающая равномерную подачу топливно-воздушной смеси на камеру сгорания двигателя.
Рис. 1. Карбюратор для бензопилы «Штиль».
Здесь же выполнены отверстия для крепления узла к корпусу силового агрегата. Между фланцами подачи смеси и камеры сгорания двигателя установлена уплотнительная прокладка. Под штоком дроссельной заслонки расположен ускорительный насос. Он представляет собой небольшой поршенек с резиновым колечком.
На передней части корпуса находится ряд удобных для пользования подпружиненных регулировочных винтов:
- холостого хода;
- максимальные обороты;
- количество смеси;
- качество смеси.
Регулировка карбюратора бензопилы штиль производится именно этими винтами.
Главной инновационной особенностью карбюратора для бензопилы штиль 250 является устройство подогрева. Во избежание замерзания механизма при работе на протяжении зимнего периода он оснащен специальной системой, осуществляющей предварительный подогрев стального корпуса во время работы. Для этого агрегат переводится на зимний режим эксплуатации.
Корпус обдувается подогретым воздухом, всасываемым от двигателя. Подобный режим работы механизма предотвращает обледенение, замерзание жиклеров, обеспечивает нормальную подачу топливно-воздушной смеси. При переходе на летнюю эксплуатацию заслонка подачи горячего воздуха закрывается. Летний режим характеризуется естественным охлаждением агрегата.
Характеристики бензопилы штиль 250
Производитель | STIHL | STIHL | STIHL | STIHL | STIHL |
Модель | 360 | 250 | 440 | 341 | 361 |
Объем цилиндра, см³ | 61,5 | 50,2 | 70,7 | 59 | 59 |
Мощность, кВт | 3,4 | 2,6 | 4,0 | 3,1 | 3,4 |
Максимальные об.без нагрузки, Шин | 13500 | 14000 | 13500 | 13500 | 14000 |
Крутящий момент, Nm | 3,7 | 2,7 | 4,50 | 3,6 | 3,7 |
Вибрация на трубчатой рукоятке, м/сек 2 | 3,5 | 3,4 | 4,2 | 3,1 | 2,9 |
Вибрация на задней ручке, м/сек 2 | 5,5 | 4,3 | 4,5 | 3,1 | 3,6 |
Объем топливного бака, л | 0,63 | 0,47 | 0,78 | 0,69 | 0,69 |
Объем масляного бака, л | 0,32 | 0,32 | 0,40 | 0,33 | 0,33 |
Удельный вес, кг/кВт | 1,7 | 1,8 | 1,5 | 1,8 | 1,6 |
Вес без реж. инструментов, кг | 1,7 | 4,7 | 5,9 | 5,5 | 6,6 |
Как отрегулировать карбюратор бензопилы Husqvarna 236?
Регулировка карбюратора бензопилы Husqvarna двести 30 6 нужна при дилеммах с холостым ходом либо когда инструмент глохнет при увеличении газа. Также перенастройку карбюратора следует делать при изменении критерий эксплуатации. Его устройство довольно обычное и понятное, с настройкой управится хоть какой юзер. Главные регулировочные винты изображено на фото ниже:
Верно отрегулировать карбюратор можно в таковой последовательности:
- Прогрейте движок около 5 минут.
- Проверните винт L до наибольших оборотов, сразу возвратите его на четверть оборота вспять.
- Удерживая ручку газа, проверните винт Н на четверть оборота вперед.
- Через 10 секунд опустите газ и проверните винт Т по часовой стрелке до начала движения цепи. Сразу после чего начните проворачивать винт вспять до остановки цепи.
Для большей наглядности предлагаем также ознакомиться с , на котором продемонстрирован процесс регулировки:

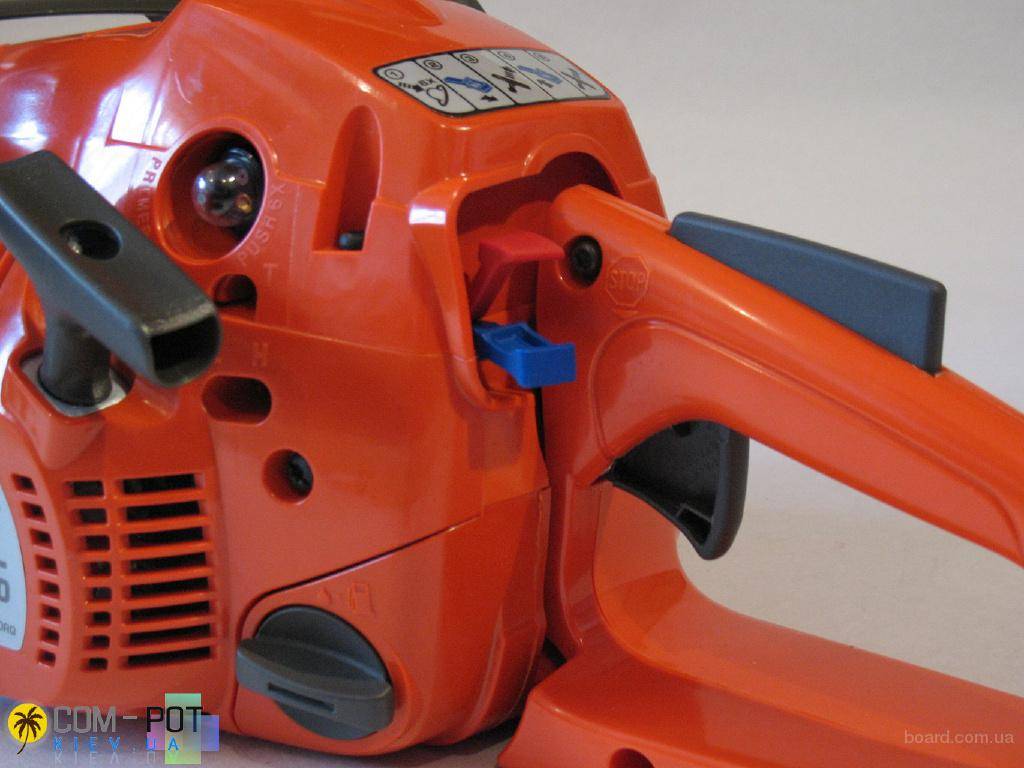

Конструкция и особенности Хускварна 236

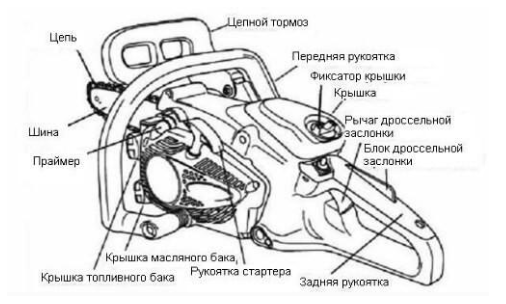

Схема строения бензопилы представлена на картинке ниже:
Конструкция бензопилы Хускварна 236 обеспечивает комфорт и безопасность оператора. Предусмотрен аварийный тормоз с быстрой остановкой механизма. Также в наличии система улавливания слетевшей цепи, что уберегает от случайных травм при работе. Система очистки воздуха центробежная, способствует эффективному охлаждению. Защита от вибрации снижает нагрузку на оператора, позволяет длительное время работать без перерывов. Топливная система оборудована с учетом стандартов экологичности, дополнительно очищает выхлопные газы от вредных соединений. Уменьшения расхода топлива достигнуто с помощью оборудования бензопилы Husqvarna 236 X-torq – инновационной системой, которая сокращает расход горючего на 20%.
Преимущества и технические характеристики пилы Husqvarna 236
Бензопила Хускварна 236 отличается своей универсальность, способна выполнять широкий спектр работ. Сюда относятся как тяжелые работы по валке деревьев, заготовке дров, так и работы по обрезке кустарников, формированию крон садовых деревьев. Для своего бытового класса модель оптимальная по соотношению «цена-качество». На ней установлен производительный двигатель с достаточным моторесурсом. Эргономичный дизайн и безопасная рукоятка обеспечивают удобство при работе, переключении режимов. Качественная сборка инструмента продлевает срок службы, особенно если следовать инструкции по эксплуатации. При серьезных поломках отремонтировать пилу можно своими руками, приобретя оригинальные запасные детали. Также высокая степень унификации инструментов бренда позволяет осуществлять замену запчастей между моделями одного типа.
В остальном бензопила Хускварна 236 имеет такие технические характеристики:
- мощность – 1,9 л. с.;
- вместительность бака для горючего – 300 мл;
- бачок для масла – 200 мл;
- длина шины – 35 см;
- шаг цепи – 3/8 дюйма;
- количество звеньев – 52;
- габариты – 540*270*282;
- вес – 7,37 кг.
Регулировка карбюратора «Husqvarna» 236 своими руками
Вопрос о том, как отрегулировать карбюратор бензопилы 236-й модели, достаточно актуален. Рассматриваемая модификация бензопилы имеет карбюратор от бренда «Zama», конструкция которого содержит ускорительный насос. Любая ситуация, которая сопровождается нестабильной работой двигателя прибора, образованием обильного количества выхлопов и резким ростом потребления топливной смеси, говорит о необходимости его перенастройки.
Она производится в несколько этапов:
- закручивание винтов H и L по часовой стрелке;
- установка оборотов холостого хода и максимальных – проворачивание жиклеров по часовой стрелке их повысит. Для этого потребуется тахометр и инструкция по эксплуатации с номинальными параметрами двигателя.
Если мотор ровно работает под нагрузкой и вхолостую, цепь неподвижна на холостом ходу – перенастройка карбюратора прошла успешно.
Неприхотливость – преимущество оригинальных бензопил «Хускварна», страна производитель которых Швеция. К сожалению, этого не скажешь о китайских подделках, которые не предсказуемы в эксплуатации и ремонте.
Особенности использования
Чтобы работа с бензопилой была эффективной и безопасной, соблюдайте следующие правила безопасной работы:
- заводить бензопилу можно только после визуального осмотра, убедившись в правильности сборки и плотной фиксации всех составных частей;
- запрещено использовать и даже заводить бензопилу без защитной экипировке, к которой относятся — закрытая одежда, обувь, шумоподавляющие наушники, антивибрационные рукавицы, защитная маска;
- при появлении заусенцев на цепи пила их необходимо устранить напильником, ухудшение подвижности цепи может привести к сбоям в работе и повышению травмоопасности инструмента;
- настройка бензопилы для работы проводится оператором самостоятельно, если этот процесс представляет для вас сложность, информация о настройке описана в инструкции по эксплуатации;
- сильно изношенная цепь не пригодна к запиливанию и нуждается в замене;
- используйте защиту для правой руки, входящей в комплект.

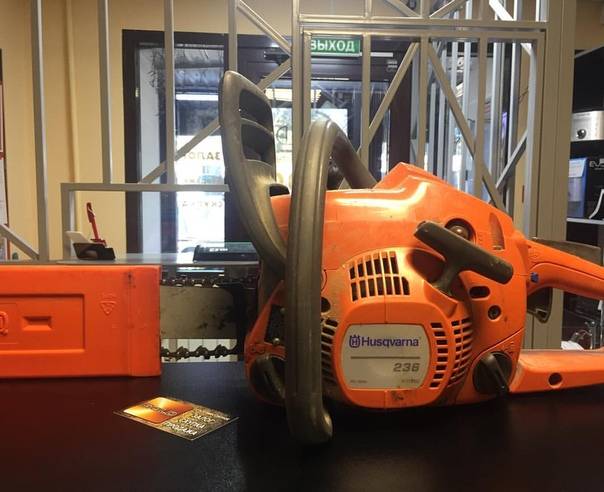

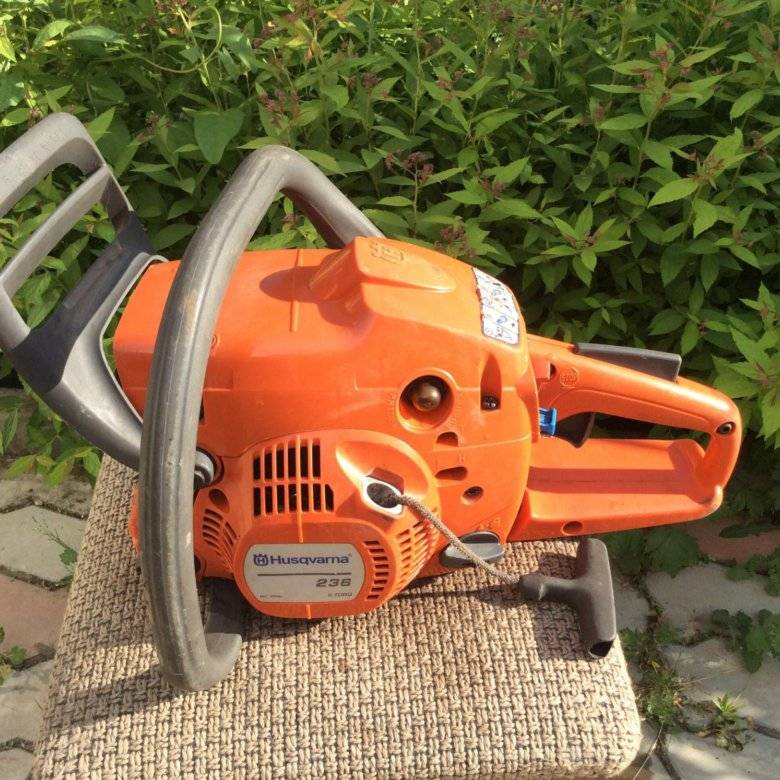

Бензопила Husqvarna 236
Регулировка карбюратора «Husqvarna» 236 своими руками
Вопрос о том, как отрегулировать карбюратор бензопилы 236-й модели, достаточно актуален. Рассматриваемая модификация бензопилы имеет карбюратор от бренда «Zama», конструкция которого содержит ускорительный насос. Любая ситуация, которая сопровождается нестабильной работой двигателя прибора, образованием обильного количества выхлопов и резким ростом потребления топливной смеси, говорит о необходимости его перенастройки.
Она производится в несколько этапов:
- закручивание винтов H и L по часовой стрелке;
- установка оборотов холостого хода и максимальных – проворачивание жиклеров по часовой стрелке их повысит. Для этого потребуется тахометр и инструкция по эксплуатации с номинальными параметрами двигателя.
Если мотор ровно работает под нагрузкой и вхолостую, цепь неподвижна на холостом ходу – перенастройка карбюратора прошла успешно.
Неприхотливость – преимущество оригинальных бензопил «Хускварна», страна производитель которых Швеция. К сожалению, этого не скажешь о китайских подделках, которые не предсказуемы в эксплуатации и ремонте.
Описание модели
После беглого осмотра и теста пилы можно сделать предварительные выводы. Инструмент сделан аккуратно, подгонка плотная, компоновка классическая. Посторонних люфтов и скрипов не наблюдается, все составные части обработаны точно и по технике. Тяга, вырабатываемая штатным двигателем объёмом 0,038 литра, стабильна, её хватает для отпиливания веток, сучков, стволов, а также для распускания массива. При известной сноровке без труда пилится дуб и ясень, практически без снижения скорости.
При работе удерживать агрегат удобно, руки хоть и чувствуют вес, но не устают. Без перчаток обрезиненное покрытие рукоятей полностью исключает проскальзывание даже на слегка вспотевших ладонях. В перчатках проблем также никаких.
Все эти впечатления формируются не зря. Они являются следствием продуманной конфигурации, эргономичного дизайна и качественной сборки.
Сфера применения
Несмотря на качество изготовления и надёжность работы узлов, данную бензопилу всё же относят к любительскому сегменту Пила идеально подойдёт для периодических работ в саду, при частном неспешном строительстве или ремонте. Придётся ко двору и обладателям дровяных печей и каминов, которые в отопительный сезон не будут испытывать трудности с заготовкой топлива. В интернете можно встретить информацию, что такие пилы используются профессионально лесоповальными бригадами, но это скорее вынужденная мера, ведь для больших объёмов есть модели более мощные, тяжёлые и оборотистые.
Система очистки воздуха Air Injection
При распиловке древесины образуется большое количество мелких опилок и пыли. Из-за хода цепи часть этого мусора поднимается в воздух в виде взвеси и неизбежно засасывается в двигатель. Результат — воздушный фильтр часто забивается, его приходится чистить, а потом и вовсе менять. Технология Husqvarna использует центробежную камеру перед карбюратором. Благодаря этому большая часть пыли и соринок оседает до попадания в воздушный фильтр.
Подвеска двигателя LowVib
Из-за шумности и вибраций бензинового двухтактника после продолжительной работы с бензопилой наблюдается эффект трясущихся рук. Шведские инженеры для того, чтобы погасить нежелательные множественные колебания, разработали оригинальное крепление двигателя на пружинах. По сравнению с традиционными резиновыми демпферами они обеспечивают лучшее гашение вибраций. Руки и весь организм меньше устают, что особенно ценно при регулярной работе.
Двухтактный двигатель X-Torq
Будучи чрезвычайно простым по конструкции, этот бензиновый ДВС оборудован двумя впускными клапанами. По одному подаётся топливная смесь, по другому происходит продувка камеры атмосферным воздухом. Следствие — отработанные газы полностью выводятся из цилиндра перед подачей новой порции горючего. Это даёт целый ряд преимуществ: очищает выхлоп от вредных веществ в 2,5 раза, гарантирует топливную экономичность в 20%, снижает шумы и вибрации, так как двухтактный движок меньше ворчит и гремит.
Вопросы безопасности
Валка леса или обрезка сучков на даче с помощью бензопилы похожи в одном: и то, и другое несёт риск получения травм. Для минимизации такой возможности в 236-ой модели предусмотрен цепной тормоз двойного действия и ограничитель цепи. В случае соскальзывания или порыва риск травматизации минимален.
Ремонтопригодность
Кожух пилы выполнен на защёлках, с минимальным инструментом мелкий ремонт можно произвести в полевых условиях. При серьёзных поломках, которые случаются даже с самыми надёжными агрегатами, потребуется отнести устройство в сервис. Дефицита запасных частей нет, а некоторые взаимозаменяемы от других моделей Husqvarna и даже других производителей.
В каких случаях карбюратор бензопилы Хускварна требует регулировки
Проблем, решением которых может стать регулировка карбюратора, достаточно много. Регулировка карбюратора бензопилы Хускварна необходима при появлении таких неисправностей, как:
- повышенные обороты холостого хода;
- сильное дымление при работе инструмента;
- затруднённый запуск холодного или горячего двигателя;
- отсутствие тяги и пониженные максимальные обороты.
Это отнюдь не полный список проблем, решением которых может стать настройка карбюратора Хускварны. В ряде случаев, настройка качества и количества топливной смеси проводится после проведения капитального ремонта двигателя или в процессе планового ТО бензопилы.
Основные неисправности и способы их устранения
Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.
Бензопила Хускварна не заводится
Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.
В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.
Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.
Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.
В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.
Если пила заводится, но плохо
Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.
Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.
Цепь бензопилы крутится на холостом ходу
Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.
Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.
Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ
Почему бензопила Хускварна глохнет при нажатии на газ
Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.
Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.
Почему не смазывается цепь на бензопиле Хускварна
Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.
Причин может быть несколько:
- Неисправность масляного насоса;
- Засор фильтрующего элемента, установленного в баке;
- Неисправность сапуна масляного бака;
- Разрыв масляного шланга;
- Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
- Засор масляного канала в корпусе пилы;
- Засор канала подачи масла в шине;
- Неисправность шестерни привода масляного насоса.
Технические характеристики
Пила модели 236 весом 7,37 кг отлично сбалансирована, поэтому без особых усилий удобно удерживается в разных рабочих положениях.
Модель | Husqvarna 236 |
Производитель | Husqvarna |
Производство (сборка) | Китай |
Родина бренда | Швеция |
Класс пилы | Фермер/бытовая |
Мощность, л.с. (кВт) | 1,9 (1,4) |
Объем двигателя, см3 | 38,2 |
Объем топливного бака, л | 0,3 |
Объем масляного бака, л | 0,2 |
Длина шины, см | 35 |
Обороты холостого хода, об/мин | 3000 |
Max скорость вращения, об/мин | 9000 |
Ширина паза, мм | 1,3 |
Количество звеньев | 52 |
Уровень шума, дБ | 113 |
Длина шины, дюйм | 14 |
Шаг цепи, дюйм | 3/8 |
Габариты, мм длина х ширина х высота | 540 x 270 x 282 |
Вес, кг | 7,37 |
Инструкция | |
Деталировка |
Технические характеристики бензопилы Husqvarna (Хускварна) 236
Технические характеристики бензопилы Husqvarna 236 X-TORQ | |
Вес (без режущей гарнитуры), килограмм | 4,7 |
Уровень шума, дБ | 113 |
Двигатель/тип | бензиновый/2-х тактный |
Диаметр поршня, мм | 36 |
Зазор свечи зажигания, мм | 0,5 |
Максимальные обороты, об./мин | 9000 |
Мощность двигателя, кВт / л.с. | 1,4/1.9 |
Объем бака для смазки цепи, литров | 0,2 |
Объем топливного бака, литров | 0,3 |
Рабочий объем цилиндра, см³ | 38,2 |
Рекомендованная длина шины, мин.-макс., см | 33-40 |
Свеча зажигания | Champion RCJ7Y |
Обороты холотстого хода, об./мин | 3000 |
Скорость цепи в рабочем режиме, м/с | 16,3 |
Тип маслонасоса | Автоматический |
Ход поршня, мм | 32 |
Шаг цепи, дюйм | 3/8 |
Эта бензопила идеально подойдет для: валки небольших деревьев, заготовка и распила дров, подрезание крон деревьев, в качестве походной пилы.
Советы: Современные бензопилы Husqvarna не обкатываются! Соблюдайте пропорции при приготовлении смеси! У Husqvarna 236 это 1/50, то есть на 5 литров АИ92 100 мл масла! Следите за уровнем масла для смазки цепи. Туда можно заливать любое чистое масло (но не отработку). Существуют специальные масла для смазки цепей, но их вполне можно заменять на другое. Проверяйте степень натяжения цепи и следите за ее заточкой.
Бензопила «Husqvarna» 236: особенности, характеристики и ремонт своими руками
Бензопила «Husqvarna» 236 X Torq – отличный бытовой инструмент от известного шведского бренда «Хускварна». По своим техническим и функциональным достоинствам считается преемницей более ранней модели «Husqvarna» 137.
Как базовый аналог, она не рассчитана на коммерческую эксплуатацию – на лесоповалах, деревообрабатывающих производствах. Идеальными сферами, где эта бензопила нашла свое применение, считаются садовые работы, ландшафтный дизайн, заготовка пиломатериалов, ремонт и строительство на бытовом уровне сложности. Благодаря инновационным технологиям с этим агрегатом можно работать как на свежем воздухе, так и в закрытых непроветриваемых помещениях.
Бензопила «Хускварна» 236 – единство экологичности, экономичности, современных конструкторских решений и лучших европейских традиций пилопроизводства.
Особенности использования
Чтобы работа с бензопилой была эффективной и безопасной, соблюдайте следующие правила безопасной работы:
- заводить бензопилу можно только после визуального осмотра, убедившись в правильности сборки и плотной фиксации всех составных частей;
- запрещено использовать и даже заводить бензопилу без защитной экипировке, к которой относятся — закрытая одежда, обувь, шумоподавляющие наушники, антивибрационные рукавицы, защитная маска;
- при появлении заусенцев на цепи пила их необходимо устранить напильником, ухудшение подвижности цепи может привести к сбоям в работе и повышению травмоопасности инструмента;
- настройка бензопилы для работы проводится оператором самостоятельно, если этот процесс представляет для вас сложность, информация о настройке описана в инструкции по эксплуатации;
- сильно изношенная цепь не пригодна к запиливанию и нуждается в замене;
- используйте защиту для правой руки, входящей в комплект.

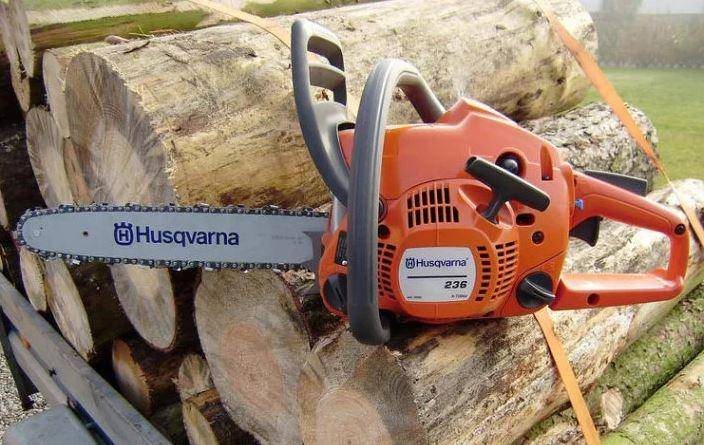

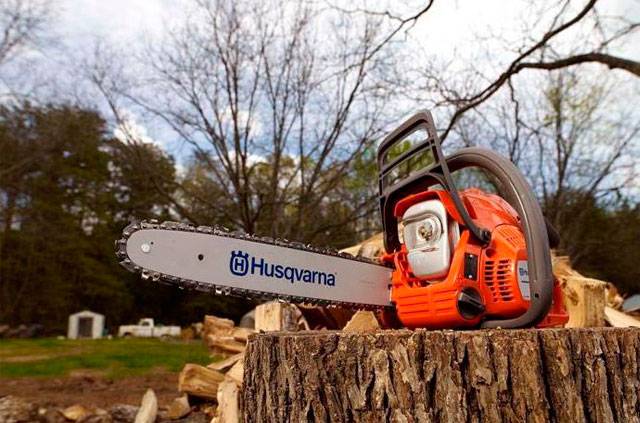

Бензопила Husqvarna 236
Неисправности пилы Хускварна 236, их устранение
Есть также несколько типичных неисправностей бензопилы Хускварна 236. Бывают случаи, когда бензопила не заводится или глохнет при нажатии на газ. Причиной тому, скорее всего, износ сцепления. Чтобы снять и заменить механизм на новый, для начала открутите воздухофильтр и свечу зажигания. Аккуратно демонтируйте звездочку, катушку и шайбу. Установите новую звездочку сцепления, соберите механизм в том же порядке. При возникновении посторонних звуков после первых нескольких запусков не стоит беспокоиться – ведущая звездочка может немного проворачиваться, пока не встанет на место.
Еще одна частая проблема – отсутствие поступление масла на цепь для бензопилы Husqvarna 236. В таком случае проверьте исправность масляного насоса и герметичность шлангов. Для устранения данной неполадки действуйте в такой последовательности:
- снимите защитную крышку, пружину стартера и воздухофильтр;
- справа под фильтром расположен насос. Осмотрите его на наличие повреждений. При необходимости замените;
- осмотрите качество шлангов, их крепление. При необходимости также стоит заменить их.
