Изготовление основания пилорамы
И так как уже повелось всегда стоит начинать с основания. Определившись с местом установки, займитесь расчисткой территории под установку станка. После расчистки, необходимо из гравия и песка утрамбовать песчаную подушку (основание не будет проседать). Ставим опалубку и производим бетонные работы.
Обязательно основания армировать проволокой либо арматурой. Это позволит уйти от переменных нагрузок, простым и понятным языком для снятия внутренних напряжений. Так мы уйдем от лишних трещин и повреждений основания. Потребуется также заготовить закладные, для чего? О них немного позже.
После осуществления бетонных работ, когда бетон схватился и окреп, нужно из уголка 50 * 50 мм, выложить направляющие (ребром к верху). Этот момент позволит нашей конструкции приобрести более жесткую конструкцию. В качестве материала можно использовать как уголок, так и швеллер или двутавровый рельс (эти элементы более жесткие по сравнению с профилем или уголком). Все составляющие свариваем между собой электросварочным аппаратом, а так же приваривается к закладным.
После проведения таких операций, нужно подумать каким образом будет удерживаться бревно на раме при распиле. Нужно сделать фиксацию. Расписывать много не буду, для этого потребуется выполнить, так как приведено в чертеже:
Читать также: Термостойкий клей для резины и металла
Данное приспособление позволит надежно зафиксировать материал.
Дисковая самодельная установка
Отличается многофункциональностью. Конструкция незаменима в быту, так как позволяет выполнять продольную распиловку бревен, бруса, изготавливать разного размера рейки, шпоны. Основу конструкции инструмента составляет режущая дисковая часть на электродвигателе или шпинделе. Она крепится к прочному основанию из металлических или деревянных деталей, расположенных крест-накрест.
Схема дисковой пилорамы
В зависимости от положения режущего инструмента, дисковая пилорама бывает:
- горизонтальная;
- вертикальная;
- комбинированная;
- угловая.
Самостоятельно изготовить дисковую пилораму несложно. Главное – обеспечить надежность креплений конструкции.
Пилорама из бензопилы своими руками: видеоинструкция и чертежи
Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.
Пилорама из бензопилы — вариант №1
Для изготовления конструкции кроме бензопилы понадобятся:
- два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
- две рельсы;
- уголки 50х100 мм и 40х40 мм;
- отрезки водопроводной трубы в 25 см в качестве стяжек;
- плита из стали толщиной в 4-6 см и длиной в 60 см;
- подвижные шланги;
- трубы с диаметром в 35-40 мм.
Изготовление своими руками пилорамы следует начинать со сборки основания
из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.
- По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
- Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
- Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
- Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.
После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок
40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.
На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.
Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.
Пилорама из бензопилы своими руками – вариант №2
Состоит конструкция из четырех главных узлов:
- Пилы с приводом.
- Механизма для регулирования толщины изготавливаемой доски.
- Механизма для передвижения пильной части конструкции.
- Устройства для фиксации бревен.
Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.
Механизм для регулирования толщины досок.
Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки
, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.
Механизм для передвижения пилы.
Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника
на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.
Устройство для фиксации бревна.
На таком агрегате бревна крепятся с помощью двух гребней
– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.
Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат
, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.
Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.
Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции
Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции
Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.
Что нам понадобиться?
- Сварочный аппарат, электроды;
- Пиломатериалы, столбики, шурупы, гвозди;
- Бензопила, электропила или просто электродвигатель;
- Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
- Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
- Ролики и направляющие;
- Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
- Подшипники для роликов.
Какой материал выбрать для изготовления корпуса? Общепринятым считается безусловно металл. Он хорошо выдерживает тяжесть бревен, устойчив при изменении влажности.
Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.
Необходимые материалы
Конструктивно все пилорамы делятся на два типа:
- С подачей бревна на неподвижный пильный узел.
- С передвижением пильного узла относительно неподвижно закрепленного бревна.
К станкам последнего типа относятся распространенные ленточные пилорамы («ленточки»). Пилорамы на основе бензопилы делают по такому же принципу.
Бревно фиксируется зажимами на станине, а пильный узел перемещается вдоль него по направляющим.
Основной материал для такого устройства – металлопрокат. Это может быть квадратный или прямоугольный профиль, круглые трубы, пруток, уголки, швеллера и небольшие рельсы в качестве направляющих, по типу лифтовых.
Из этого материала собирают:
- раму, на которой крепят бензопилу,
- станину для расположения бревна,
- направляющие для вертикального и горизонтального перемещения пильного узла относительно бревна.
Приводить какую-либо стоимость такого металлопроката не имеет смысла. Владелец, решивший собрать такую раму своими силами, может выбрать как дорогой толстостенный горячекатаный прокат, так и более легкий — холодной гибки. Единственное требование – прокат должен выдерживать нагрузки и не прогнуться во время работы.
Имеет значение и длина бревен, которые предполагается пилить. Для длинного кругляка потребуется станина соответствующей длины. А многометровый прокат стоит значительно дороже, и редко встречается в металлоломе.
На видео, пример компактного самодельного агрегата для распиловки короткомера.
Дерево для станины не используют по причине того, что оно подвержено короблению. Расположение бревна на нем будет постоянно меняться, добиться стабильной точности распила не удастся.
Кроме металлического проката для станины и направляющих, потребуются винты для фиксации пильного узла и бревна. Сборку самой станины также иногда выполняют на резьбовых соединениях, особенно если пилораме будет нужна мобильность. Тогда станину можно разобрать и перевезти в любое место.
Для стационарного использования чаще используют сварные соединения.
Часто допускаемые ошибки
Спешка, как известно, хороша в определенных ситуациях, а процесс создания пилорамы своими руками к ним не относится. В этом деле невнимательность и торопливость сослужат плохую службу.
Часто допускаемые ошибки в итоге оказывают негативное влияние на качество работы, которую будет выполнять наша цепная мини пилорама.
Самая распространенная ошибка – это применение низкокачественных материалов
И не важно, какая пилорама у вас будет в дальнейшем, цепная, шинная или из бензопилы, она все равно долго не прослужит

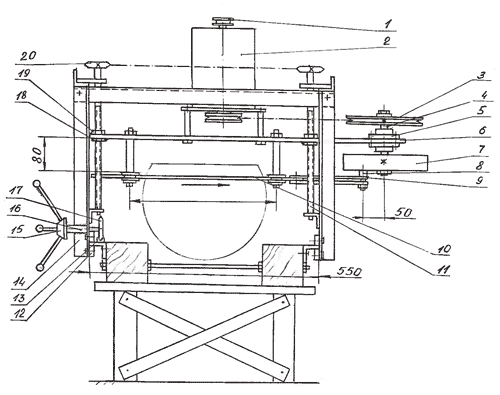

Самодельная пилорама. План-схема 1. Вид пилорамы с торца: 1 — шкив для запуска двигателя (если трехфазный двигатель подключается к однофазной сети); 2 — двигатель; 3 — шкив; 4 — вал; 5 — корпус с подшипником; 6 — основание; 7 — маховик; 8 — палец; 9 — шатун; 10 — пила; 11 — винт М14х2; 12 — ролик; 13 — направляющий уголок; 14 — стойка; 15 — штурвал; 16 — втулка; 17 — звёздочка; 18 — гайка М14х2; 19 — контргайка; 20 — звёздочка.
Нельзя экономить на материалах, которые используются в работе. Механизмы любой пилорамы весят немало, да и обрабатываемые бревна не легкие, а установка должна все это выдержать.
Таким образом, некачественный агрегат очень быстро выходит из строя, не выдерживая вес. Пилорама может не просто согнуться, но и полностью развалиться.
А ведь деньги на ее изготовление уже потрачены.
Необходимые материалы
Конструктивно все пилорамы делятся на два типа:
- С подачей бревна на неподвижный пильный узел.
- С передвижением пильного узла относительно неподвижно закрепленного бревна.
К станкам последнего типа относятся распространенные ленточные пилорамы («ленточки»). Пилорамы на основе бензопилы делают по такому же принципу.
Бревно фиксируется зажимами на станине, а пильный узел перемещается вдоль него по направляющим.
Основной материал для такого устройства – металлопрокат. Это может быть квадратный или прямоугольный профиль, круглые трубы, пруток, уголки, швеллера и небольшие рельсы в качестве направляющих, по типу лифтовых.
Из этого материала собирают:
- раму, на которой крепят бензопилу,
- станину для расположения бревна,
- направляющие для вертикального и горизонтального перемещения пильного узла относительно бревна.
Приводить какую-либо стоимость такого металлопроката не имеет смысла. Владелец, решивший собрать такую раму своими силами, может выбрать как дорогой толстостенный горячекатаный прокат, так и более легкий — холодной гибки. Единственное требование – прокат должен выдерживать нагрузки и не прогнуться во время работы.
Имеет значение и длина бревен, которые предполагается пилить. Для длинного кругляка потребуется станина соответствующей длины. А многометровый прокат стоит значительно дороже, и редко встречается в металлоломе.
На видео, пример компактного самодельного агрегата для распиловки короткомера.
Дерево для станины не используют по причине того, что оно подвержено короблению. Расположение бревна на нем будет постоянно меняться, добиться стабильной точности распила не удастся.
Кроме металлического проката для станины и направляющих, потребуются винты для фиксации пильного узла и бревна. Сборку самой станины также иногда выполняют на резьбовых соединениях, особенно если пилораме будет нужна мобильность. Тогда станину можно разобрать и перевезти в любое место.
Для стационарного использования чаще используют сварные соединения.
Подготовка к изготовлению
Перед непосредственной сборкой самодельной пилорамы из бензопилы изготовитель обязан изучить схему изготовления. Чертежи должны подсказать, в какой последовательности собирать детали, каких размеров они должны быть, и каким образом их монтировать в общую конструкцию пилорамы.
Далее нужно приступать к подготовке материалов.
Изготовителю потребуется:
- 2 8-метровых швеллера высотой 15 см. Они могут быть и толще, так как во время эксплуатации самоделки именно швеллера будут принимать на себя всю нагрузку от древесины;
- 2 стальные рельсы – они требуются для изготовления верхней части оборудования. Кроме того, рельсы будут играть роль двух подвижных направляющих. Именно поэтому детали должны быть идеально гладкими и ровными;
- штиль и уголки с размерами 4×4 и 5×10 см;
- стяжки – с их ролью справятся 2 25-сантиметровых куска водопроводной трубы;
- стальная 60-сантиметровая плита толщиной не менее 4 см;
- подвижные шланги, соединенные в 1 элемент – они нужны для защиты электрической проводки от влаги и обрыва;
- несколько стальных труб диаметром не менее 3,5–4 см.
При выборе металлических составляющих нужно обращать внимание на их поверхность. На ней не должно быть очагов ржавчины
В противном случае детали пилорамы начнут интенсивно гнить и могут сломаться в самый неподходящий момент.
Полезные рекомендации от специалистов
Каждому мастеру реально может пригодиться собственноручно выполненная пилорама. Это устройство относится к категории изделий с повышенной опасностью, поэтому заранее предстоит определиться с ее местоположением:
- В сарае;
- В помещении гаража;
- В любой подсобке, где фундамент из бетона.
Здесь обязательно должна быть хорошая проветриваемость и отличная освещенность. под навесом тоже можно работать на ней.
Наличие электрического двигателя потребует немалого внимания к проводке в процессе ее установки. Должно быть обеспечено наличие переключателей наряду с автоматами.
Потребую должного внимания и элементы, которые двигаются и разрезают, чтобы их как можно больше обезопасить.
В процессе функционирования пилорамы требуется обязательное соблюдение всех норм безопасности.
Как уже было изложено, собственноручное исполнение пилорамы, относится к процессам, требующим немалого внимания, а также определенных познаний в этом деле.
В остальном любому желающему будет достаточно обзавестись требуемым набором инструментов и соответствующими чертежами. Основное условие — понять для чего и что конкретно предстоит сделать в итоге. Тогда особых сложностей при сборке, установке, наладке и функционировании не предвидеться.
Как работать на самодельной пилораме
Алгоритм самостоятельной распиловки на стационарной установке с подвижным инструментом:
- Уложить бревно или готовый брус на направляющие поперечины. При необходимости заготовку фиксируют зажимами винтового типа или стальными косынками, которые фиксируются на поперечинах.
- Отрегулировать положение пилы на подвижной раме. Затянуть точки крепления инструмента и проверить надежность устройства для фиксации.
- Дозаправить резервуары для топлива и масла, которое необходимо для смазки цепи.
- Запустить мотор и прогреть агрегат на холостых оборотах, а затем подвести полотно к торцевому срезу заготовки.
- Поднять обороты до рабочего диапазона (определяется на слух) и зафиксировать положение курка, управляющего дроссельной заслонкой. Для удержания элемента применяется струбцина или самодельное приспособление.
- Приступить к выполнению горизонтального запила, перемещая инструмент с равномерной скоростью. При работе необходимо быть осторожным, поскольку существует риск возникновения ударной нагрузки при контакте полотна с уплотненными участками древесины (зона прорастания сучьев).
- На следующем этапе пила отводится на расстояние, равное толщине будущей доски и операция повторяется заново. При работе требуется проверять уровень масла в бачке, при эксплуатации цепной пилы без подачи смазки начинается интенсивный износ рабочих кромок.
При эксплуатации дисковой установки бревно укладывается на нижнюю раму установки, а затем плавно подается в направлении вращающегося рабочего органа. Рекомендуется применение направляющего элемента, предотвращающего уход бревна вбок. Аналогичным образом распускается древесина на установках, оборудованных ленточной пилой.
При эксплуатации самодельной пилорамы требуется применять средства индивидуальной защиты (очки, наушники), предохраняющие глаза и органы слуха от травм. Рекомендуется использовать специальную одежду и рукавицы из плотного материала, способные защитить руки от повреждений острыми фрагментами древесины. Часть пользователей устанавливает на самодельные установки защитные щитки из органического стекла, которые отражают поток опилок от рабочего полотна.
Виды и особенности пилорам из бензопилы
Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.
Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.
Ленточные бензопилы способны распилить бревна достаточно большого диаметра
Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод.
Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.
Чаще всего в качестве основного элемента подобного устройства выступает бензопила, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».
Нюансы работы и техника безопасности
Салазки используют для решения специальных задач. Например, для точного раскроя листов, нарезки множества одинаковых небольших заготовок под один размер по упору-ограничителю ширины, срезу под углом. Для последнего под нужным углом на подвижном столе располагают саму заготовку.
Обработка длинных заготовок ограничена длиной хода стола. Обрезать обзол с необрезной доски длиной, например, 6 м на таком устройстве не получится.
Техника безопасности при работе с салазками такая же, как и при работе на обычной циркулярке.
- рука не должна приближаться к работающему пильному диску;
- нельзя допускать зажима заготовки;
- нельзя работать уставшим, со сниженной реакцией;
- следует помнить и об электробезопасности. Недопустимы оголенные контакты и провода, неподходящие кабели.
В целом работа с кареткой безопаснее, так как рука толкает салазки дальше от пильного диска, чем заготовку на простой циркулярке.
Плюсы и минусы таких устройств
Плюс в том, что с помощью одного агрегата (бензопилы) можно решать много задач – использовать бензопилу традиционным способом для поперечного распила и ставить её на раму для распила бревен на погонаж.
Минусы в следующем:
- Низкая производительность.
- Значительный расход топлива и масла на распил 1 куб.м.
- Толстый пропил, большой процент древесины уходит в опилки.
- Значительный, ускоренный износ самой бензопилы и пильной фурнитуры.
В итоге, приспособление может быть полезным и выгодным, когда относительно регулярно требуется пилить небольшие, но не совсем мизерные объёмы древесины. При больших объемах, когда надо пилить быстро и качественно, лучше использовать традиционные пилорамы. И наоборот, для распиловки всего 2-5 бревен покупать или сооружать такую конструкцию также нет смысла.
Преимущества распиловки бревен

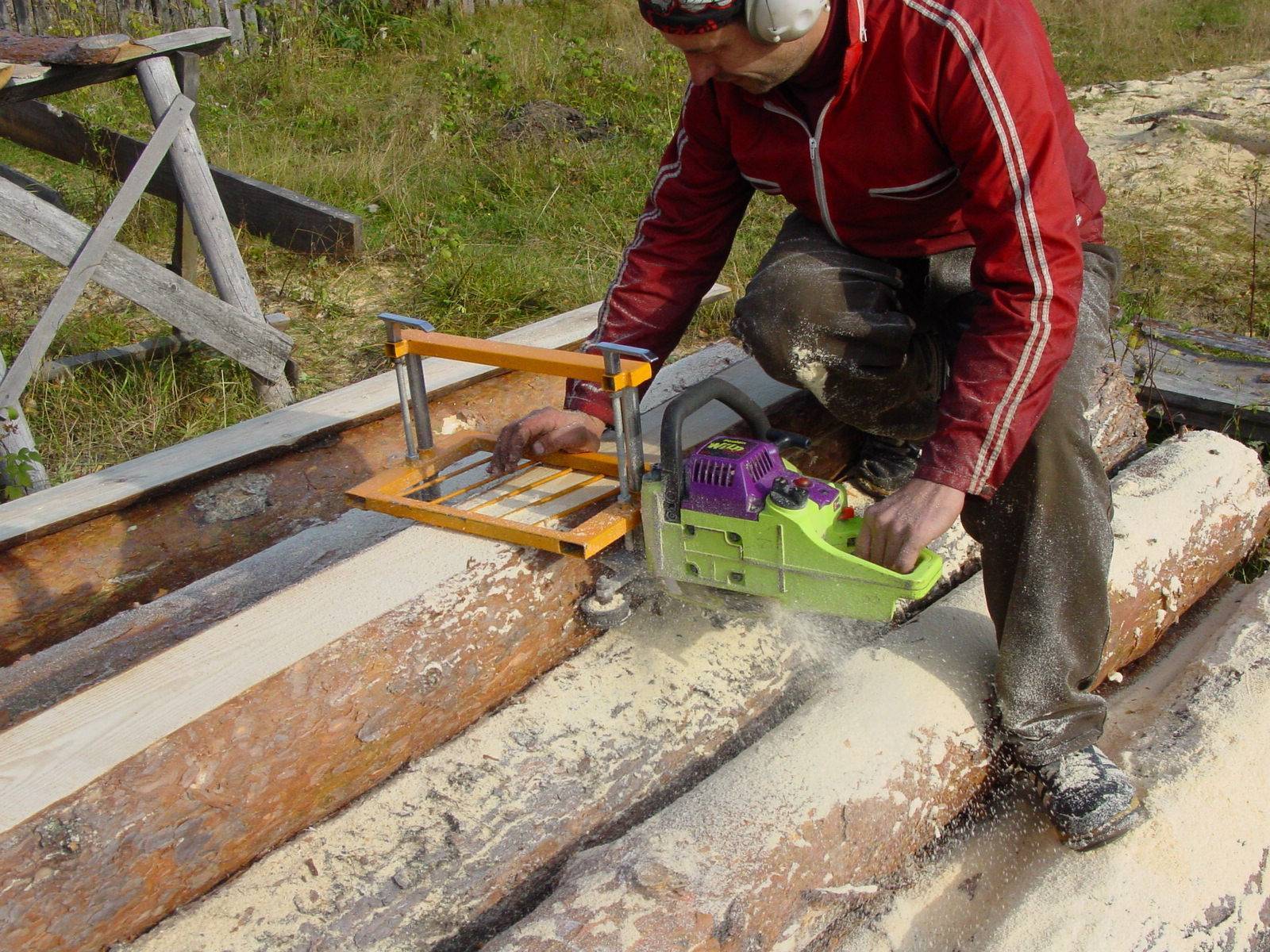

Как бензопилой распилить бревно на доски? Люди, у которых возникает данный вопрос, обычно руководствуются тем, что это должно быть достаточно удобно и только. Однако на самом деле у данного процесса есть несколько существенных преимуществ, из-за которых им и пользуются.
Что очень важно, так это возможность распиловки бревен во время влажной погоды или даже дождя. Оборудование не испортится из-за этого, а возможность работы почти в любую погоду значительно расширяет его функциональность
Возможность распилить бензопилой бревно на доски, как это удобно хозяину, отличается еще и тем, что достаточно мощный аппарат может работать целый день. Единственное требование – это мощность более 7 лошадиных сил.
К тому же если было приобретено оборудование, работающее на бензине, то оно становится достаточно универсальным в плане его применения в любом месте, где будет удобно обустроить рабочую площадку, так как нет зависимости от питания электричеством.
Есть еще одно очень ценное свойство – это наличие плавного пуска, а также возможности регулировать скорость работы бензопилы. Это качество отлично подойдет для тех, кто только начинает осваивать работу с данным агрегатом.
Последнее в списке, но очень важное преимущество – это стоимость. Даже хорошая бензопила стоит намного меньше, чем небольшая пилорама
К тому же ремонт обойдется гораздо дешевле и займет меньше времени, когда он потребуется.

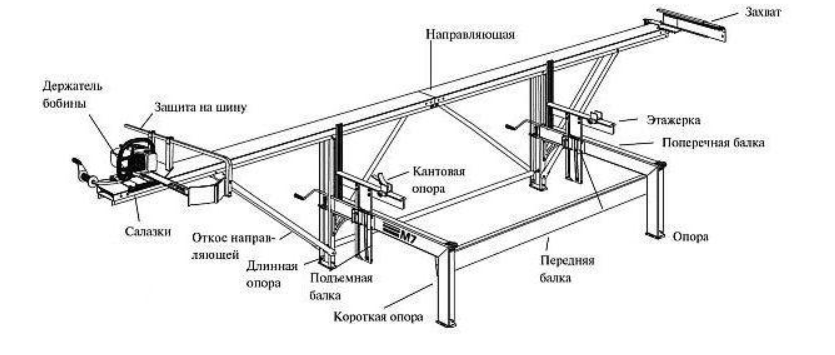

Чертежи аналогов Логосоль
Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.
Для изготовления конструкции кроме бензопилы понадобятся:
- два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
- две рельсы;
- уголки 50х100 мм и 40х40 мм;
- отрезки водопроводной трубы в 25 см в качестве стяжек;
- плита из стали толщиной в 4-6 см и длиной в 60 см;
- подвижные шланги;
- трубы с диаметром в 35-40 мм.
Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.
Далее выполняются следующие работы:
- По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
- Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
- Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
- Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.
После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого
40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.
Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.
Дополнительно: Бензопилы Урал — модели их характеристики, особенности
Состоит конструкция из четырех главных узлов:
- Пилы с приводом.
- Механизма для регулирования толщины изготавливаемой доски.
- Механизма для передвижения пильной части конструкции.
- Устройства для фиксации бревен.
Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.
Механизм для регулирования толщины досок.
Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.
Механизм для передвижения пилы.
Устройство для фиксации бревна.
На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.
На фото представлен чертеж, где обозначены основные части конструкции
В первую очередь собираем основание, состоящее из двух рельс. Их переворачивают дном вверх и крепят к ним большие уголки. Крепить необходимо параллельно полу, причем желательно удостовериться в параллельности при помощи уровня, чтобы достигнуть большей точности.
Начинаем изготавливать стойки, которые будут держать основу. Чтобы самоделка была жесткой и не шаталась, прихватите сваркой уголки между стойками. Не забудьте приварить защиту на шину.
По завершению работ с основой, приступаем к передвижной тележке. Берется стальная пластина и внизу нее приваривается маленький уголок, а потом само изделие устанавливается на колесики, ролики или подшипники. Сверху нужно приварить два уголка, которые станут держателями пилы.
Портативная минипилорама по чертежу готова. На фото видно простую конструкцию
Чертеж пилорамы Логосоль
Чертежи пилорамы своими руками
По чертежам сразу скажу, под каждый случай делаются индивидуальные чертежи. Ведь я же не знаю какой именно вы бензопилой будете пользоваться. Второе это мне не известно какой материал у вас имеется, я напишу к примеру уголок, а у вас имеется труба, которая вполне сгодится. Поэтому расчерчиваем всю схему, за основу беря выше показанные чертежи.
Создание пилорамы в домашних условиях своими руками
Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.
Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности, потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео
Пилорамы из бензопилы: классификация самоделок
Разнообразие конструкторских решений, используемых для данного вида мототехники, поражает и одновременно радует. Ведь среди них всегда есть возможность выбрать наиболее подходящий вариант и по затратам, и по назначению приспособления.
В зависимости от локализации двигательной части самодельные пилорамы бывают:
- с вертикальной конфигурацией бензопилы;
- пилорамы горизонтального распила – имеют мобильный блок: именно по его горизонтальной плоскости и перемещается бензомоторная пила.
По признаку динамичности режущей части пилорамы выделяют:
- мобильные – пила двигается на встречу брусу, который неподвижен;
- стационарные – пильная гарнитура имеет постоянную локализацию (подвижен только лес, который к ней направляется).
Рассмотрим подробнее несколько вариантов пилорам из бензопилы сделанных своими руками.
Как сделать пилораму из бензопилы минимальными средствами?
Для начала определитесь, каково применение предполагаемого распиловочного станка. Если вы строите дом, или предоставляете коммерческие услуги по распиловке – пилорама из бензопилы должна быть мощной и стационарной.
При разовой заготовке или небольшой стройке (например, беседки или бани), можно обойтись мобильным устройством.
Важно! Вне зависимости от выбранной конструкции, бензопила должна быть съемной. Тогда вы получите два инструмента – пилу и станок.
Мини пилорама из бензопилы
Для изготовления понадобятся:
- профтруба 30-40 мм;
- уголок 30 мм;
- электросварка;
- немного крепежного инструмента.
Рама (или станина) фактически является направляющей, по которой пила движется вдоль заготовки. Вертикальная стойка, на которой крепится сам инструмент, позволяет установить ширину распила. Стойка может быть одиночная или двойная, если ваша пила относится к тяжелому или среднему типу.
Работать с таким приспособлением несложно, однако от вас требуются дополнительные усилия для удержания инструмента на траектории. При этом, основной сложностью является создание первой плоскости, по которой можно будет нарезать каждый последующий слой.
пример работы мобильной пилорамой
Для стартового среза используется накладная доска или брус, по которому ровно направляется пила.
Существует еще одна разновидность мобильного приложения – направляющая для вертикального распила. Такая пилорама также легко делается своими руками.
Для изготовления требуется швеллер или профтруба шириной 100-150 мм, и длиной 2000-2500 мм. Каретка делается из уголка. Подвес пилы можно выполнить шарнирным, для удобства работы.
Как работать на самодельной пилораме
Алгоритм самостоятельной распиловки на стационарной установке с подвижным инструментом:
- Уложить бревно или готовый брус на направляющие поперечины. При необходимости заготовку фиксируют зажимами винтового типа или стальными косынками, которые фиксируются на поперечинах.
- Отрегулировать положение пилы на подвижной раме. Затянуть точки крепления инструмента и проверить надежность устройства для фиксации.
- Дозаправить резервуары для топлива и масла, которое необходимо для смазки цепи.
- Запустить мотор и прогреть агрегат на холостых оборотах, а затем подвести полотно к торцевому срезу заготовки.
- Поднять обороты до рабочего диапазона (определяется на слух) и зафиксировать положение курка, управляющего дроссельной заслонкой. Для удержания элемента применяется струбцина или самодельное приспособление.
- Приступить к выполнению горизонтального запила, перемещая инструмент с равномерной скоростью. При работе необходимо быть осторожным, поскольку существует риск возникновения ударной нагрузки при контакте полотна с уплотненными участками древесины (зона прорастания сучьев).
- На следующем этапе пила отводится на расстояние, равное толщине будущей доски и операция повторяется заново. При работе требуется проверять уровень масла в бачке, при эксплуатации цепной пилы без подачи смазки начинается интенсивный износ рабочих кромок.
При эксплуатации дисковой установки бревно укладывается на нижнюю раму установки, а затем плавно подается в направлении вращающегося рабочего органа. Рекомендуется применение направляющего элемента, предотвращающего уход бревна вбок. Аналогичным образом распускается древесина на установках, оборудованных ленточной пилой.
При эксплуатации самодельной пилорамы требуется применять средства индивидуальной защиты (очки, наушники), предохраняющие глаза и органы слуха от травм. Рекомендуется использовать специальную одежду и рукавицы из плотного материала, способные защитить руки от повреждений острыми фрагментами древесины. Часть пользователей устанавливает на самодельные установки защитные щитки из органического стекла, которые отражают поток опилок от рабочего полотна.
Принцип работы, преимущества и недостатки
Принцип работы пилорамы, изготовленной из портативной бензопилы, очень прост. Пила прочно крепится к какой-либо поверхности, а затем через нее «прогоняют» доски, брус или бревна. При этом вместо диска пилорамы выступает цепь бензопилы.
Вот основные достоинства такой самодельной конструкции:
- Возможность смонтировать где угодно. Пилораму из бензопилы можно собрать абсолютно в любом месте: на строительной площадке, на приусадебном участке или даже на месте лесозаготовки в полевых условиях.
- Простота сборки. Для монтажа потребуется только бензопила и материалы, которые есть под рукой.
А в роли главного недостатка выступает не слишком высокая мощность устройства. При срезании с толстого бревна доски большой длины оно может нестабильно работать, застревать.
В зависимости от способности к перемещению самодельные пилорамы из бензопилы делят на два вида:
Стационарное устройство представляет собой конструкцию из металлических или деревянных реек, на которой зафиксирована пила. Она имеет направляющие, по которым движутся бревна. Во время работы пила неподвижна.
Мобильное приспособление представляет собой специальную насадку на бензопилу, которую обычно сваривают из стальных реек. Пила во время работы движется вместе с этой насадкой вдоль бревна.
В зависимости от материала, из которого изготовлена пилорама, устройства бывают:
Вывод
Иногда на приусадебном участке нужна пилорама, а тратить деньги на услуги деревообрабатывающих предприятий не хочется. Обычно такое происходит во время масштабной стройки. В таком случае пилораму можно изготовить самостоятельно из бензопилы. Для основания конструкции используют металлопрофиль или толстые трубы.
Есть и более простой вариант сборки – из дерева. Кроме того, можно сделать мобильную пилораму, которую можно взять с собой в лес. Главные плюсы устройства – дешевизна и простота сборки. Но есть и недостатки – высокий риск получения травмы и высокая вероятность поломки пилы. Но, несмотря на это, во многих ситуациях пилорама из бензопилы своими руками – единственный выход.
Как сделать умывальник для дачи своими руками: из пластиковой бутылки, канистры, на стойках, встроенный в тумбу, с подогревом, какие материалы потребуются и советы мастеров
Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей
Дробилка для дерева: что это такое, на что обратить внимание при выборе, как сделать ее своими руками, обзор популярных моделей, их плюсы и минусы
Дробилки для зерна: виды и характеристики, критерии подбора, как сделать своими руками, обзор популярных моделей, их плюсы и минусы
