Пескоструйная камера. Делаем своими руками

Какие виды пескоструйных аппаратов различают

Чтобы ответить на вопрос, какой пескоструйный аппарат лучше, следует чётко понять, для какой цели он будет предназначаться. В зависимости от области применения определяют, какой вид аппарата необходим. Различают три основных вида:

Всасывающий – такой агрегат подойдёт, если необходимо выполнение небольшого объёма работ (лёгкая ржавчина, небольшое окисление). Воздух здесь выполняет двойную работу – помимо подачи абразива в сопло, он ещё и забирает песок из резервуара. Такое устройство проще всего изготовить.
Вакуумный пескоструй – интересное решение, при использовании которого абразив используется многократно. Песок, выбрасываемый под давлением наверх в таких аппаратах, всасывается обратно.
При работе с вакуумным пескоструем пыли нет совершенно
Пневматические пескоструйные аппараты. Они предназначаются для обработки больших площадей. Мощность у них очень велика, а значит, и давление в ресивере должно быть большим. По этой причине редакция HomeMyHome.ru настоятельно не рекомендует конструировать такой вид пескоструя самостоятельно.

Купить или изготовить самодельную пескоструйную камеру – что лучше

Самому сделать обитаемую камеру нереально – это возможно только в заводских условиях после тщательного проектирования. Общая стоимость таких установок начинается от 1–1,5 млн рублей, в комплект они включают корпус из стали или сэндвич-панелей, шлюз с распашными воротами, решетчатый настил, сложную вентиляцию, системы освещения, управления и т. д.

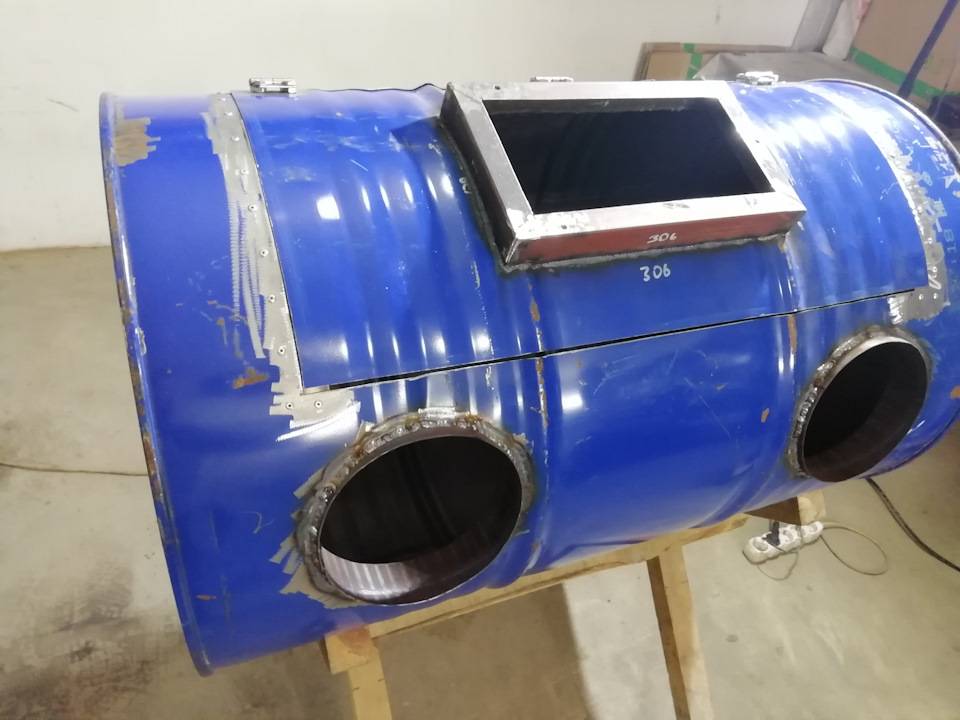

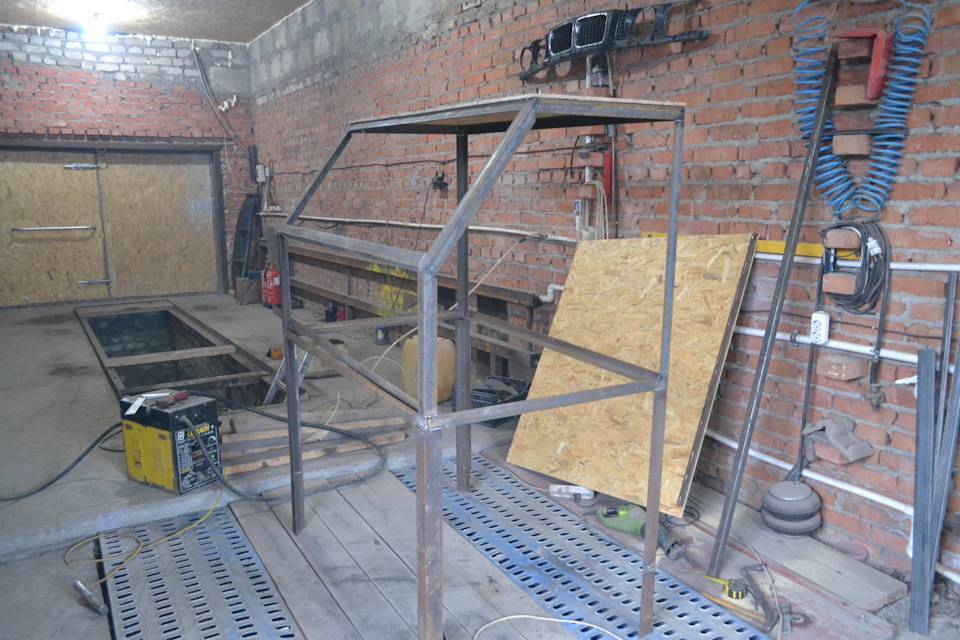

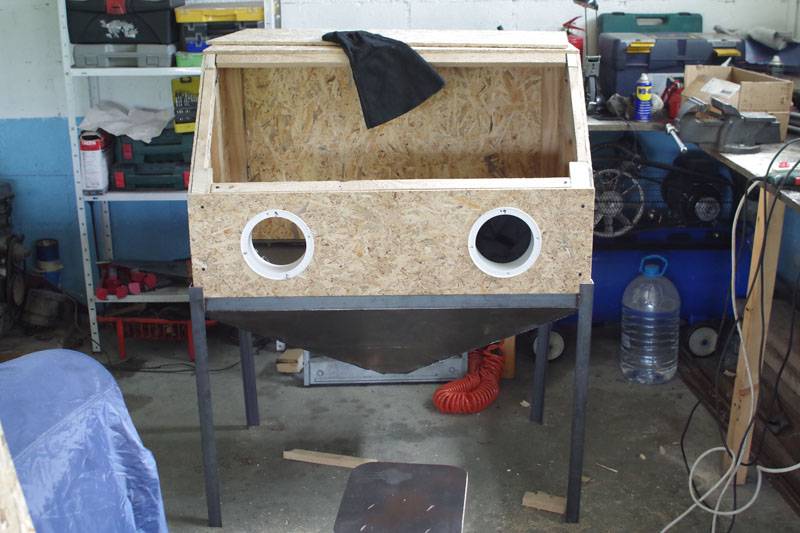

Необитаемую камеру вполне можно изготовить самостоятельно, при этом она будет работать не хуже покупной. Целесообразность зависит от наличия инструментов, материалов, приспособлений: если все придется приобретать отдельно, проще купить готовую камеру в специализированном магазине.

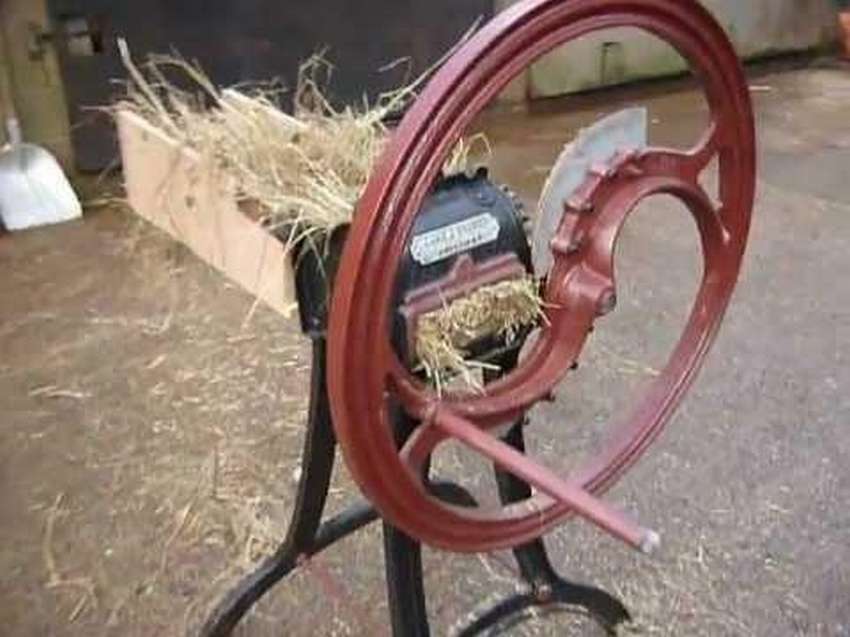

Сеноизмельчитель: 8 фото примеров, сделанных своими руками

Сеноизмельчитель – небольшое облегчение в жизни хозяина. Главное что сделать можно самому, потратив при этом в два, а то и в три раза меньше средств, чем покупая в магазине. Достаточно немного разбираться в технике или уметь пользоваться интернетом. А лучше оба варианта.

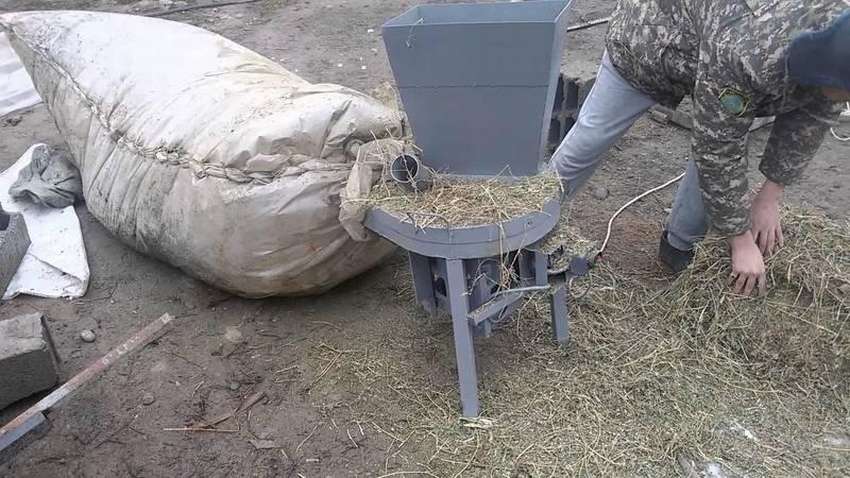

Один из возможных вариантов сеноизмельчителя, сделанного своими руками. Мотор можно взять от ненужной техники. В качестве бункера можно использовать бочку. Измельчение будет происходить за счёт ножей, которые можно реквизировать у кухонного комбайна. Останется только найти ровный вал и сварить несколько труб для опоры.

Один из вариантов с бочкой. Времени на такую модель конечно убить придётся немало. Но за то дешевле, чем аналоги в магазине.

Народные умельцы умудряются даже сломанному пылесосу дать вторую жизнь.

В Ейске, подобный агрегат продают за 9 тысяч.

Вот что наличие слесарного набора животворящего делает.

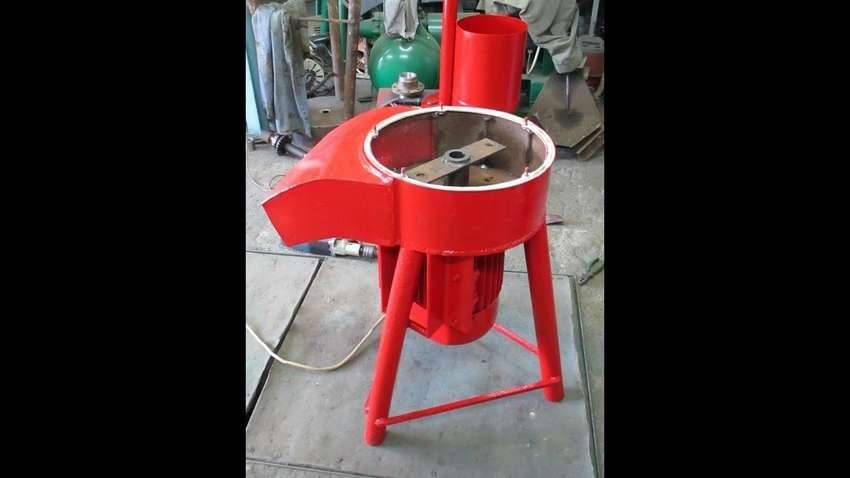

Мощность 5.5 кВт. Не хуже зарубежных аналогов.

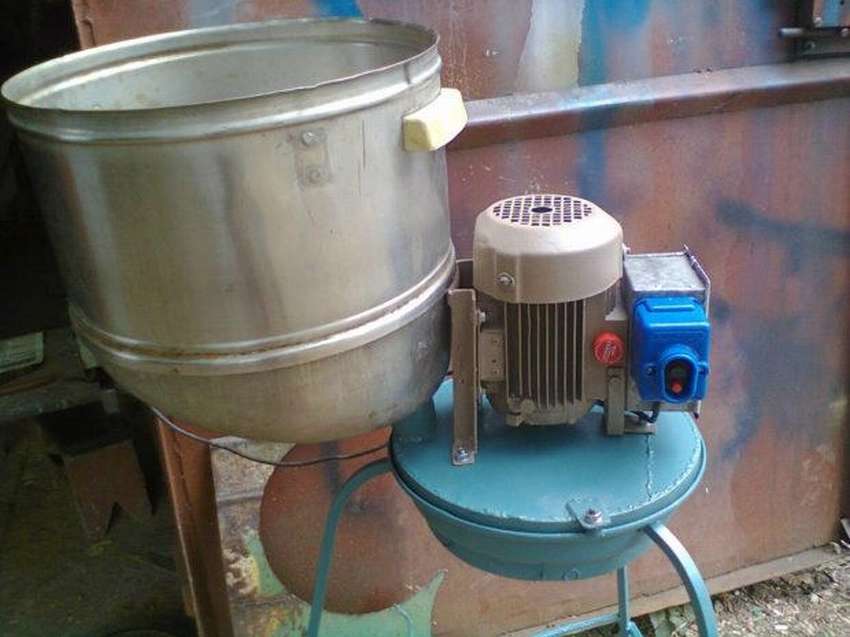

Сеноизмельчитель из стиральной машины. Практично и бюджетно.

Модель из стиральной машины. Корпус для удобства обрезается по высоте.

Читать полностью (ссылка)

Плюсы и минусы самодельных агрегатов

Если говорить о положительных сторонах пескоструйных аппаратов, собранных своими руками, то они на поверхности – это возможность чистить поверхности за очень скромную сумму, которую мастер потратит на краны, фитинги и трубы. И то, если в его гараже этого нет. На этом плюсы заканчиваются. А что же с минусами. Тут вопрос посерьёзней. Запылённость при работе – это понятно, а как быть с травмоопасностью? Любая оплошность при сварке деталей приведёт к разрыву в этом месте. В этом случае возможен и летальный исход. Поэтому редакция HomeMyHome.ru предупреждает: 1000 раз всё взвесьте и подумайте, сможете ли вы сделать эту работу идеально качественно. Если нет, то от затеи лучше отказаться.

Конструктивные особенности

Чтобы техническая система правильно функционировала, в ней предусмотрены такие приспособления:

сопло для подачи песка с керамическим или стальным наконечником,
рукоять с курком для управления аппаратом,
штуцеры для подключения шлангов, необходимых для подачи сжатого воздуха и песка,
шланги для поступающего абразива и нагнетаемого воздуха,
заборный патрубок или всасывающий клапан,
емкость для песка с выходным отверстием (например, небольшая металлическая бочка или бутылка).

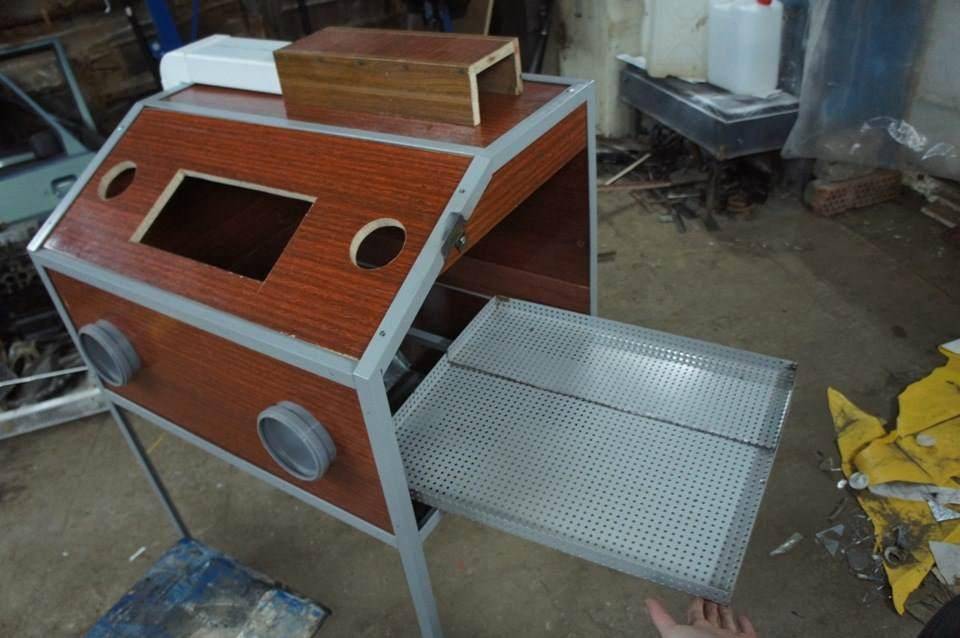

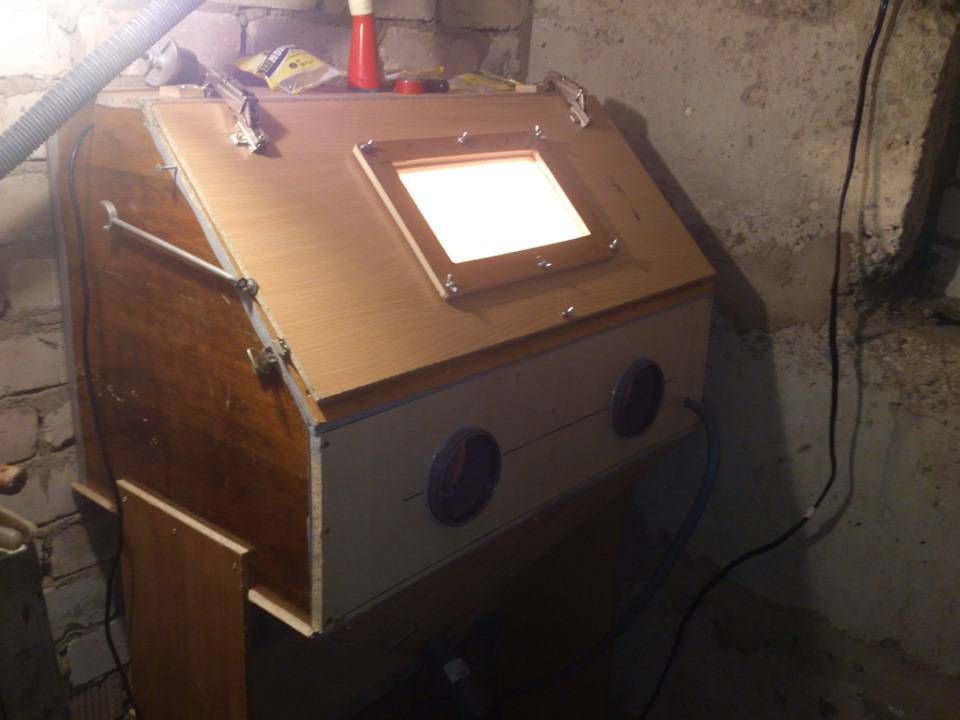

Идеальный вариант – использовать самодельный пескоструй не на открытом воздухе, а в специальной камере, что повысит эффективность работы и снизит расход абразива. Камерой может служить ящик из металлических листов, который сваривают самостоятельно. Большинство моделей заводских камер включают такие элементы:

смотровое окно из стекла для контроля процесса обработки материалов,
систему освещения,
два отверстия для перчаток, в которые ставит руки мастер,
решетка снизу камеры и желоб для ссыпания отработанного песка,
систему вентиляции для удаления пыли.

Сопло лучше приобрести в готовом виде, а не изготавливать самостоятельно, так оно прослужит дольше. Вручную сделать сопло достойного качества почти невозможно. Компрессор тоже придется купить, либо взять старое устройство, имеющееся в наличии.

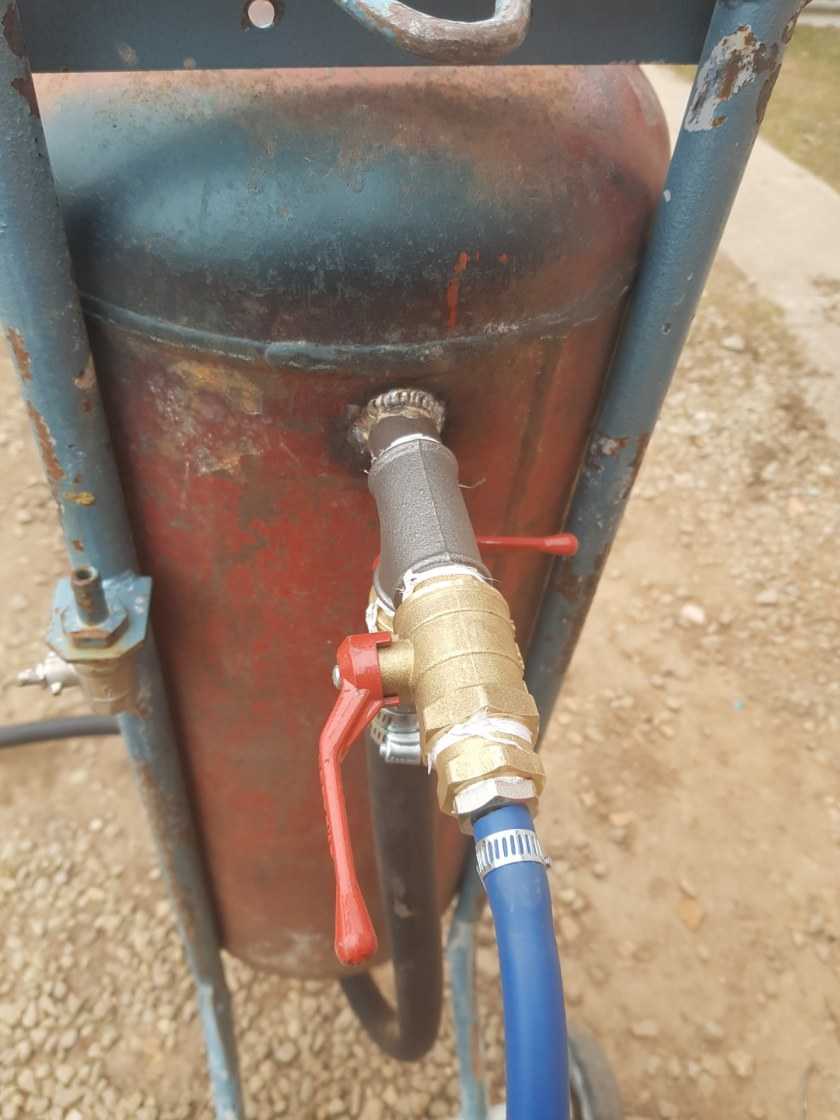

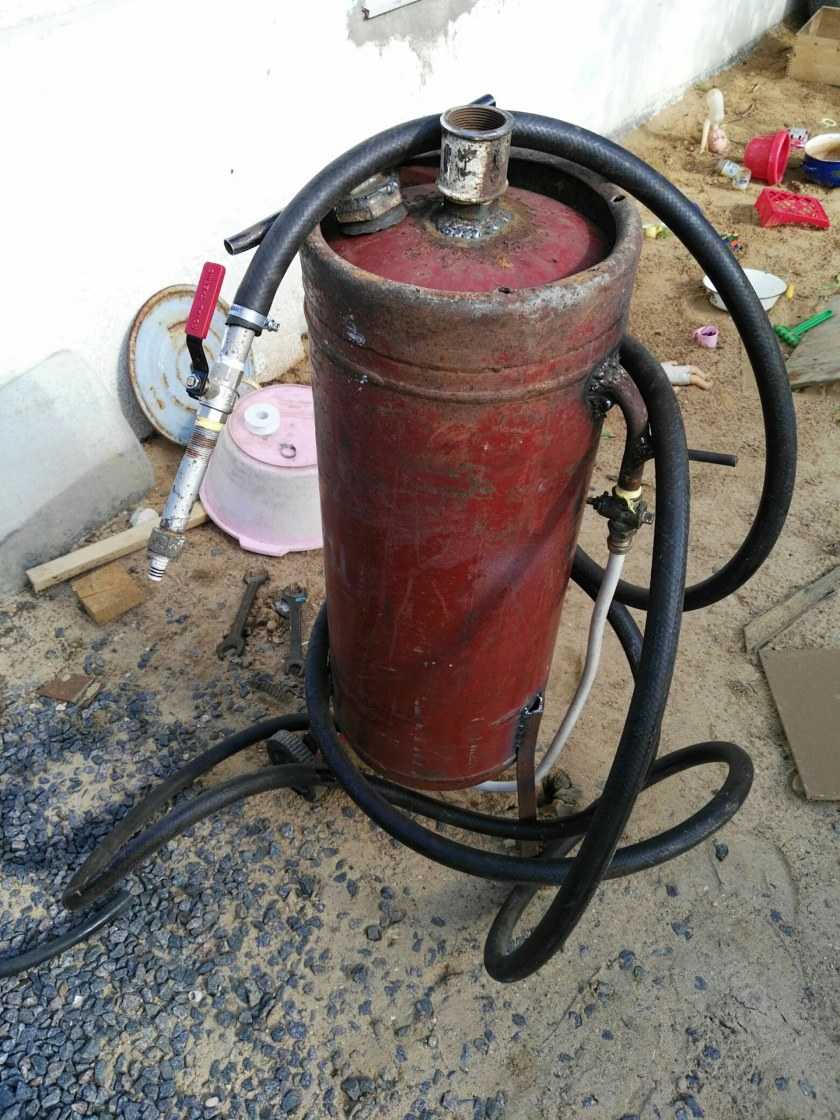

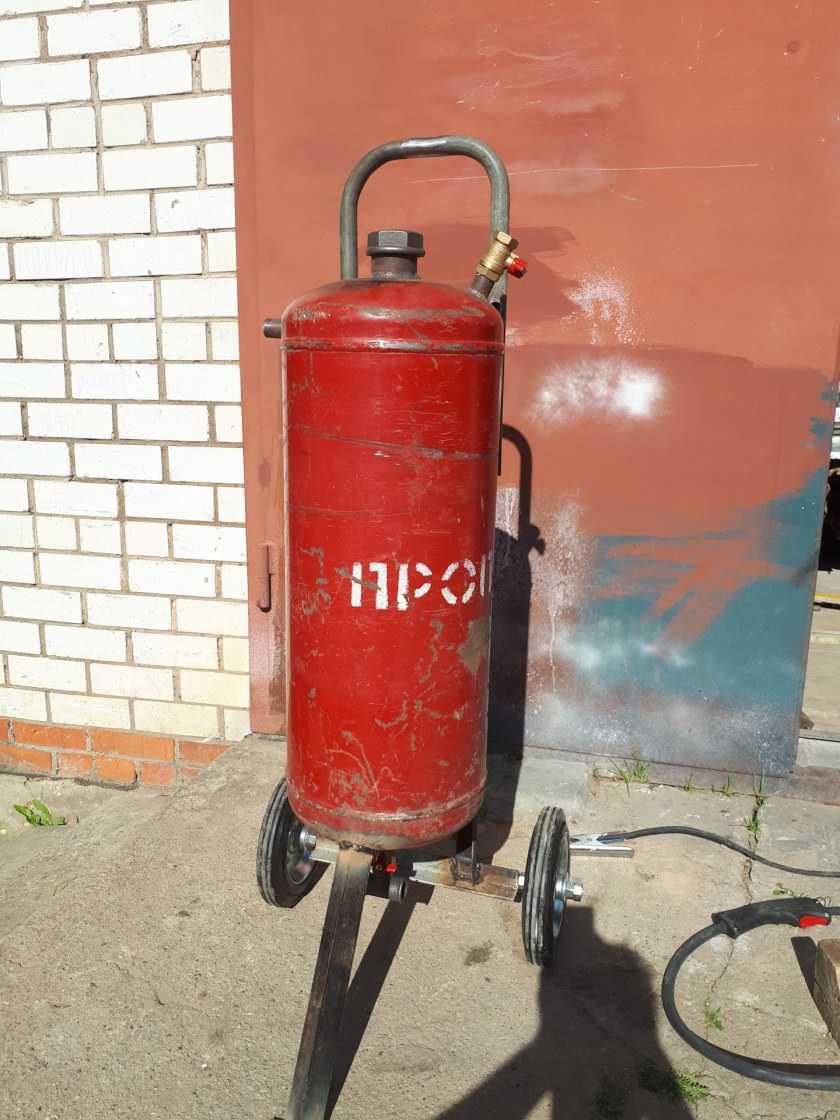

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

газовый баллон из-под пропана или фреона;
мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
шаровые краны, регулирующие подачу воздуха и абразивного песка;
фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
тройник с резьбой, маркированной «ДУ 15»;
резиновый двухметровый рукав диаметром 14 мм;
шланг сечением 10 мм, длиной не менее 5 метров;
5-метровый газовый рукав, диаметр которого 10 мм;
зажимы и фитинги для шлангов, лучше взять с запасом;
сопло;
пескоструйную насадку для компрессора;
фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

На что обратить внимание при покупке камеры

При выборе и разработке собственной пескоструйной камеры в первую очередь необходимо проверить соответствие диаметров и длины ее шлангов производительности компрессора

Другие важные факторы, на которые следует обратить внимание:

Осушитель воздуха. Влага в воздушно-абразивном потоке делает его неравномерным, т. к. в этом случае частицы порошка склеиваются в крупные фракции разного размера.
Емкость резервуара для рабочего порошка. В открытых системах должна обеспечиваться длительность работы не менее 30–40 минут.
Уклон резервуара. Должен быть не более 40º, иначе порошок будет плохо ссыпаться в дозатор.
Калиброванное сито на загрузочной воронке. Помогает очистке от различных включений и крупных частиц. Особенно полезно при повторной загрузке абразива после его использования.
Защитная сеточка перед смотровым стеклом камеры. С хорошим освещением совершенно не мешает работе, при этом предохраняя стекло от быстрого матирования.
Удобство загрузки. Дверка должна обеспечивать доступ ко всему внутреннему объему шкафа.
Наличие достаточно мощной вытяжки и объемного резервуара для пыли.

Сопла напорных пескоструйных аппаратов обеспечивают большую производительность и удобство в работе, из-за того что подача воздушно-абразивной смеси в них выполняется по одному шлангу. Однако для таких аппаратов требуются компрессоры с высокой скоростью расхода воздуха.

Зачем мне пескоструйный аппарат, и почему самодельный

Любой автомобилист, который владеет старым автомобилем, рано или поздно сталкивается с такой проблемой, как покрытые ржавчиной многочисленные сколы и царапины, и даже более крупные повреждения лакокрасочного покрытия.

Существует много способов избавиться от всех этих недостатков, и один из таких способов — автосервис. Действительно, там с вашего автомобиля уберут и царапины, и сколы, и прочие недостатки, но здесь есть один большой минус — это цена, которая многим людям просто не по карману.

Вот и я в один прекрасный день понял, что моему автомобилю пришло время сделать косметический ремонт. Поездив по автосервисам, я принял решение, что ремонт буду делать своими руками. И тут я столкнулся с такой проблемой как царапины с ржавчиной. Способов убрать коррозию с металла существует много и не секрет, что самый эффективный из них — это очистка металла при помощи пескоструйного аппарата. В любых серьезных автосервисах в большинстве случаев пользуются только этим методом.

Я тоже решил использовать этот способ отчистки. Поискав пескоструйное оборудование, пришел к выводу, что это очень дорого для меня. К примеру, пескоструйный аппарат напорного типа без компрессора в среднем стоит 20000-30000 рублей, а если прибавить к этому стоимость компрессора 15000-20000 рублей, то сами понимаете, что сумма получается солидная и покупать такой агрегат для того, чтобы убрать пару ржавых мест с автомобиля, нет никакого смысла.

Но я нашел бюджетный выход из этого положения, по эффективности ни чем не уступающий фирменным аналогам, о чем и хочу вам поведать.

Для нашего самодельного пескоструйного аппарата понадобятся следующие материалы:

1. Медная трубка длиной 15см, внешний диаметр 6 мм.

2. Медная трубка длиной 20см, внешний диаметр 12 мм.

3. Пластиковая бутылка с пробкой из-под лимонада объемом 1,5 литра.

4. Двухкомпонентный клеящий состав, ещё его называют, «Холодная Сварка».

5. Пластиковый прозрачный мягкий шланг диаметром 6 мм. Его можно снять с гидроуровня, который используется в строительстве.

6. Один дюбель-гвоздь внешним диаметром 6мм.

Если вы запаслись всем необходимым, то можно приступать к сборке.

Для этого, берем пластиковую крышку от нашей бутылки, и очень аккуратно делаем в ней два отверстия — одно 6мм, а другое 12мм.

Теперь нужно взять наши две медные трубки и вставить их в соответствующие отверстия, которые мы сделали в крышке, при этом нужно выдержать определенную длину трубок, которые будут внутри бутылки. Для трубки 6мм, длина должна быть 7см, для трубки 12мм, длина должна составлять больше 12см.

Следующий шаг — это приготовление двухкомпонентного клеящего состава «Холодная Сварка». Готовим состав в соответствии с инструкцией завода-изготовителя, а когда состав готов, тщательно проклеиваем все стыки между трубками, и крышкой. Не жалейте клеящей массы, так как от этого зависит надежность крепления трубок, которые будут находиться под давлением!

Ждем, пока состав затвердеет, и после этого надеваем наш прозрачный шланг на тонкую трубку с внешней стороны крышки. Теперь нужно взять пластиковую часть дюбель-гвоздя и вставить его с другой стороны шланга — это будет у нас импровизированное сопло. На другую трубку, которая 12 мм, надевается шланг, идущий от компрессора.

Теперь остается только заполнить бутылку мелким сухим песком на одну треть бутылки, накрутить крышку с трубками на бутылку, и наш самодельный пескоструйный аппарат готов к использованию.

Хочу дать небольшой совет: не подавайте сразу в самодельный пескоструйный аппарат большое давление воздуха. Начинайте его испытывать сначала с трех атмосфер — это безопасно и позволит вам сразу выявить недостатки, которые нужно исправить, и только после этого можно постепенно повышать давление до необходимого.

Скажу вам сразу, что аппарат прекрасно работает при шести атмосферах, поэтому подавать в него давление выше я не вижу большого смысла. Я сам лично проверял аппарат на десяти атмосферах и могу сказать, что при таком давлении он работает слишком агрессивно! И признаюсь честно, немного страшновато, потому как давление все-таки высокое, а детали в основном пластиковые. Таким самодельным пескоструйным аппаратом можно легко отчистить металл от ржавчины, или в некоторых местах убрать с металла краску.

Использование пескоструйных аппаратов

Пескоструйная машина – это инструмент, который позволят удалить старую краску, ржавчину, мусор и другие дефекты поверхности перед нанесением порошкового покрытия и покраской.

Чтобы правильно использовать пескоструйный аппарат и получить желаемый эффект, необходимо знать основные принципы пользования данным устройством. Вот некоторые из них:

Шаг №1: все клапаны пескоструйной машины должны быть закрыты, включая нижний смесительный клапан.

Шаг №2: заполняется резервуар выбранным носителем.

Шаг №3: следует надеть защитную одежду, включая респиратор, абразивно-взрывные колпаки, сварочные перчатки и длинные рубашки, чтобы избежать возможных проблем.

Шаг №4: нужно избавиться от влаги и подключить подачу воздуха. Увеличить давление и отрегулировать его.

Шаг №5: теперь открывается сопловой клапан и закрывается смесительный клапан. После открывается главный воздушный клапан, который регулирует поток воздуха в резервуар. Следует нарастить давление внутри резервуара.

Шаг №6: смесительный клапан открывается наполовину. Как только давление в баке будет повышено, закрываются другие клапаны. Сопло направляется в нужном направлении. В это время медленно открывается смесительный клапан, чтобы пескоструйная обработка была распределена на нужной площади.

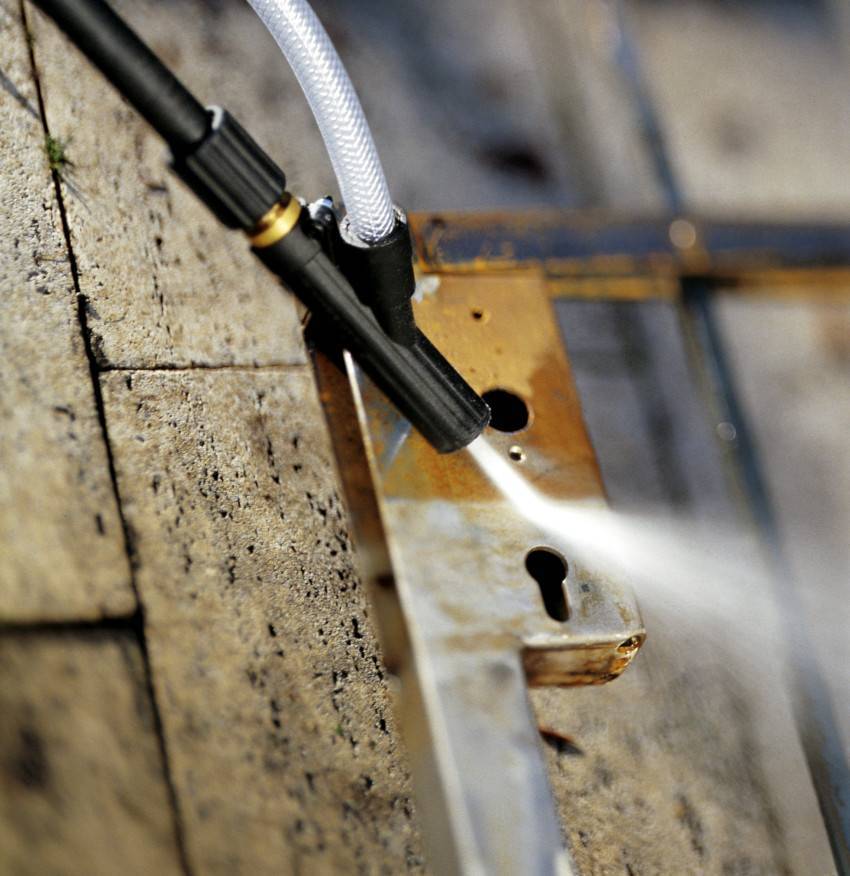

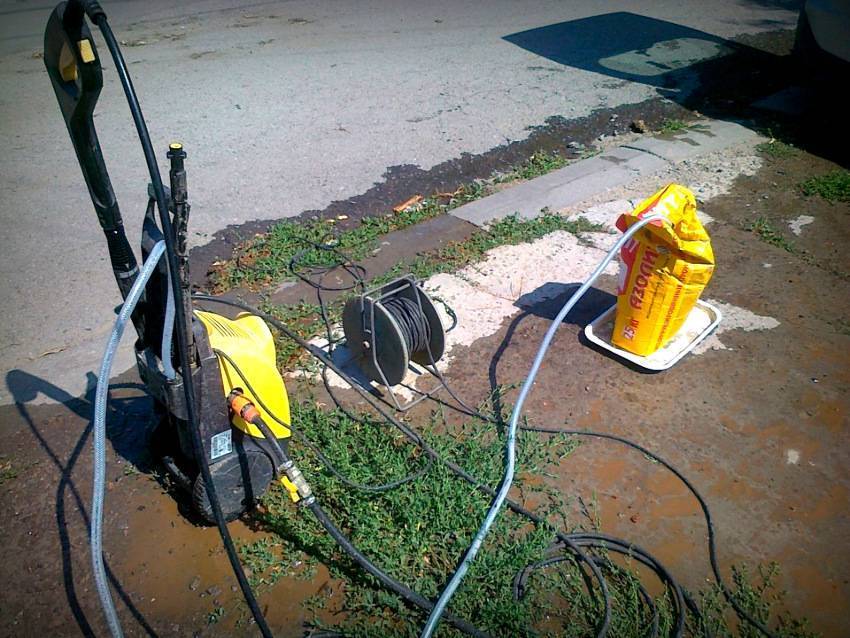

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

самодельное или керамическое сопло;
качественный армированный шланг;
узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
блок регулировки подачи, который представляет собой цилиндрический дозатор;
труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

продувной пистолет пневматического типа;
тройник для сантехнических работ;
шаровый кран, при помощи которого будет регулироваться подача абразива;
выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

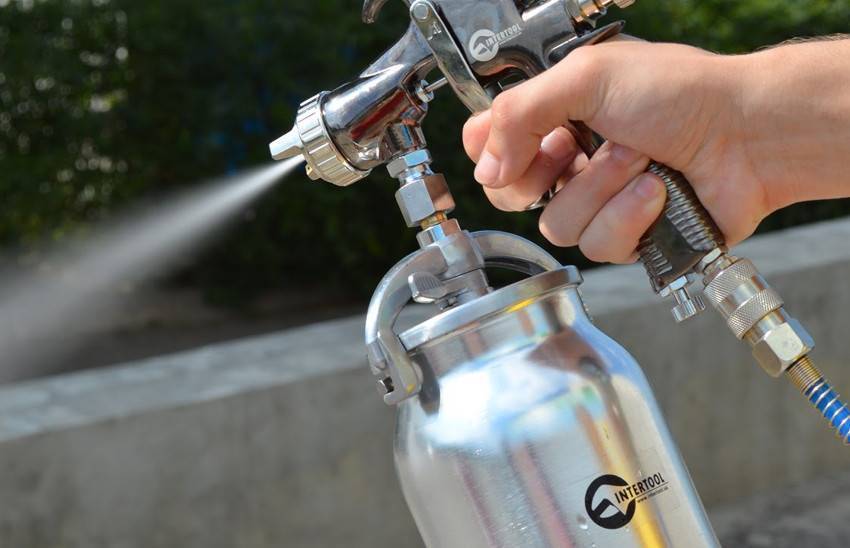

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

рукоятку, оснащенную механизмом подачи воздуха;
клапан для смешивания, который берется из пистолета-краскопульта;
емкость для абразива;
тройник;
шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Глушитель на мотоблок своими руками: 10 фото (+чертежи)

Глушитель – это важная часть техники, мотоблок не исключение. Для качественной и бесперебойной работы – он незаменим. Конечно, его можно купить, но в случае поломки, придётся долго разбираться, из-за чего она произошла и возможен ли его ремонт. Глушитель на мотоблок сделанный своими руками этот изъян убирает напрочь, потому как мастер знает расположение всех деталей и принцип работы, а так же места, которые теоретически могли бы выйти из строя.

Подробная схема глушителя

Следует обратить внимание на крепление фланца, там он наиболее уязвим

Этот вид глушителя по задумке предназначался для мотоблока «Нева», но и к другим стоит попробовать его приспособить.

Тракторный самодельный глушитель.

Модель с выпускной трубой.

Обратите внимание, все отверстия сверлить по месту – равномерно!

Автор делал эту модель в первый раз, и она получилась слишком тяжелой.

А автор этой модели отмечает приятный звук.

Прямоточный глушитель.

Плюс этой модели в том, что он тихий.

Самодельный разборный глушитель.

Читать полностью (ссылка)

Устройство и принцип работы

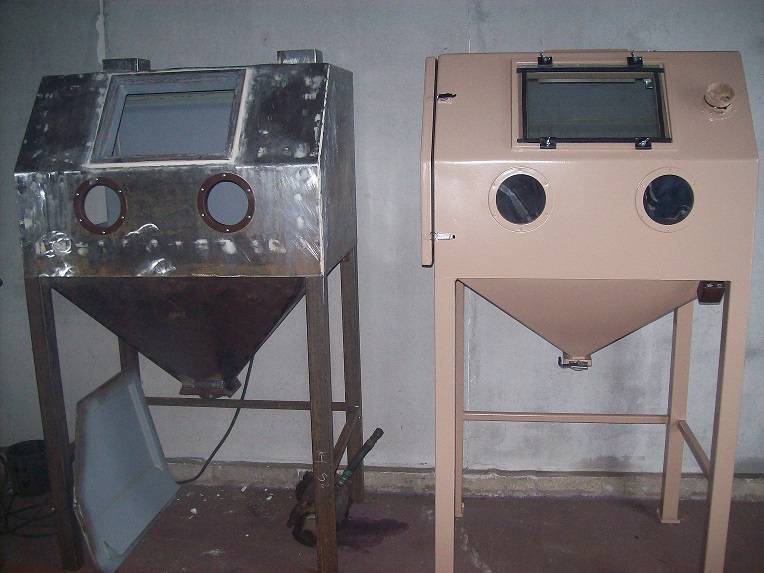

При выборе пескоструйной камеры необходимо обратить внимание не только на стоимость. Оборудование должно обеспечивать качественную очистку окалины и ржавчины с поверхности деталей. Возможности агрегатов зависят от нескольких технических характеристик:

Возможности агрегатов зависят от нескольких технических характеристик:

диаметр сопла и соединительных шлангов;
мощность компрессора;
скорость подачи абразивного материала;
система управления;
размеры камеры.

https://youtube.com/watch?v=t4vndhB700U

В процессе обработки металлические изделия проходят следующие этапы:

Сначала деталь закрепляют в камере с помощью зажимов.
После этого заполняют специальные емкости абразивным материалом.
Оператор запускает компрессор, который позволяет регулировать скорость подачи воздуха. С этой целью используется система клапанов и запорных вентилей. В процессе обработки воздух смешивается с частицами абразива. Полученная смесь выходит наружу через сопло.

Благодаря абразивной обработке можно равномерно очистить изделие от налета, ржавчины и грязи. Перед запуском оборудования необходимо проверить состояние соединительных шлангов и зажимов.

Как работать с пескоструйной камерой.

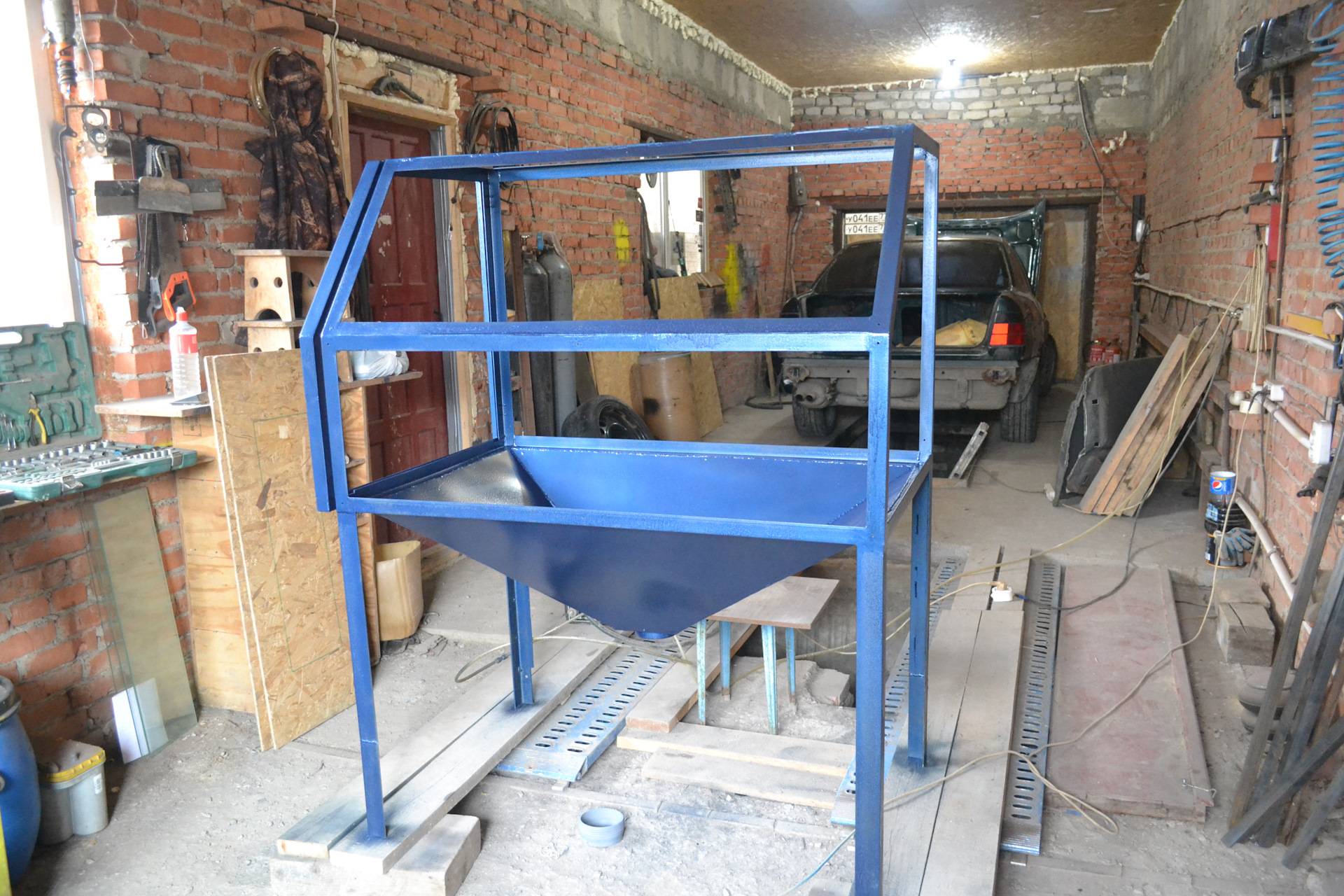

На нижней грани должен быть размещен еще один контейнер, который будет служить для сбора отработанного абразивного материала.

Предусмотрите, чтобы он был съемным, иначе долго камера вам не прослужит. Также на верхней грани или в верхней части боковой грани должно быть отверстие, через которое будет поступать воздух.

Следует разместить его с той стороны, где находится Ваша рабочая рука, потому как в этом случае риск травмы от расходника сводится к минимуму. Учтите, что пескоструйный аппарат, сделанный своими же руками, должен влезать в контейнер, а для этого необходимы чертежи.

Чтобы работать в контейнере было удобно, стоит провести освещение в нее. Конкретного требования в выборе ламп нет, Вы можете выбрать ту, с которой вам удобнее всего работать. Чаще всего в камеру ставят лампы дневного освещения.

Также Вам необходимо будет сделать отверстие с заслонкой или дверкой, через которое вы будете поставлять детали для обработки. Помните, что детали не всех размеров смогут поместиться в данной камере, и в случае, если деталь слишком большая и с ней неудобно работать в камере, придется работать с ней снаружи с помощью пескоструйных машин. Чтобы узнать как сделать пескоструйный аппарат своими руками, вы можете посмотреть видео.

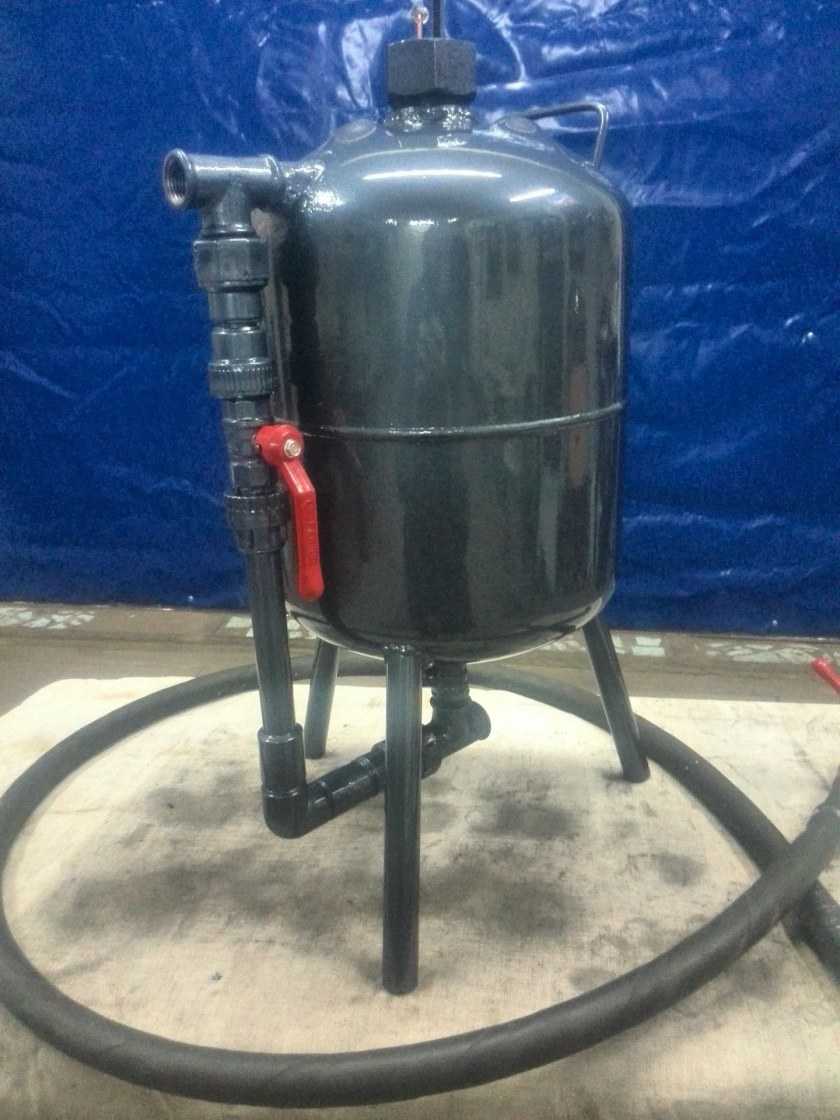

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

Выкатывают установку на улицу в сухую и теплую погоду.
Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности
