Пассатижи и их отличие от плоскогубцев. Виды, применение, назначение.

Пассатижи электромонтажные

В отдельную группу можно отнести пассатижи электромонтажные. Они характеризуются определенными эксплуатационными характеристиками, которые не свойственны другим механизмам. При применении подобного инструмента можно проводить работы следующего типа:

1. Проводить временную фиксацию плоских деталей и различных круглых поверхностей.
2. Выполнять сгибание проволоки и ее скручивание.
3. Разрезать кабель из мягких сплавов, сечение которого не более 15 мм.
4. Проводить снятие электрической изоляции. Часто кабеля для передачи энергии изолируются при применении специального материала, который нужно удалить.
5. Обжим наконечников. Для подключения различных элементов часто проводится изменение поперечного сечения путем обжима.
6. Выполняется зачистка поверхности от окиси и других загрязнений.

Стоит учитывать, что большинство вариантов исполнения инструмента рассчитано на работу при напряжении до 1000В. Этот показатель в обязательном порядке должен указываться производителем на рукоятке.

Как работать плоскогубцами?

Есть довольно большое количество рекомендаций, касающихся непосредственного применения инструмента. Они выглядят следующим образом:

1. Не стоит забывать о том, что инструмент должен периодически смазываться. В противном случае механизм не сможет прослужить в течение длительного периода.
2. Поверхность рабочей части определяет то, что механизм не может использоваться для фиксации крупных заготовок.
3. Захват деталей предусматривает их фиксацию в требуемом положении на момент обработки. Особенно актуально это в том случае, когда удержать изделие руками не получится.
4. Применение плоскогубцев определяет то, что на поверхность не должно оказываться воздействие, которое станет причиной деформации.
5. В большинстве случаев механизм применяется для фиксации плоских частей.
6. На момент работы с токопроводящими элементами не следует браться руками за металлическую часть.
7. Механизм подобного типа не предназначен для перекусывания толстых и твердых материалов, так как это может стать причиной повреждения рабочей поверхности или шарнира.

Чаще всего подобный инструмент применяется при радиомонтаже. Они довольно просты и правильном обслуживании могут прослужить в течение длительного периода.

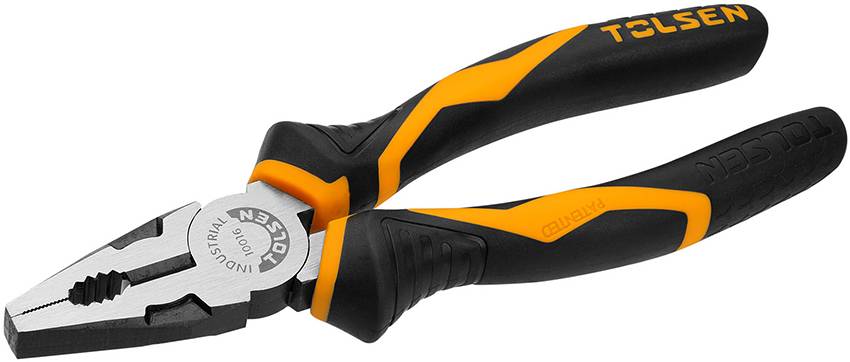

Пассатижи: воплощение практичности и многофункциональности

Поскольку пассатижи (фото изделий можно найти на просторах интернета) являются близкими «родственниками» плоскогубцев, они пользуются огромной популярностью в процессе выполнения как слесарных и электромонтажных, так и многих других видов работ.

Пассатижи используют механики, электрики, слесари и многие другие мастера

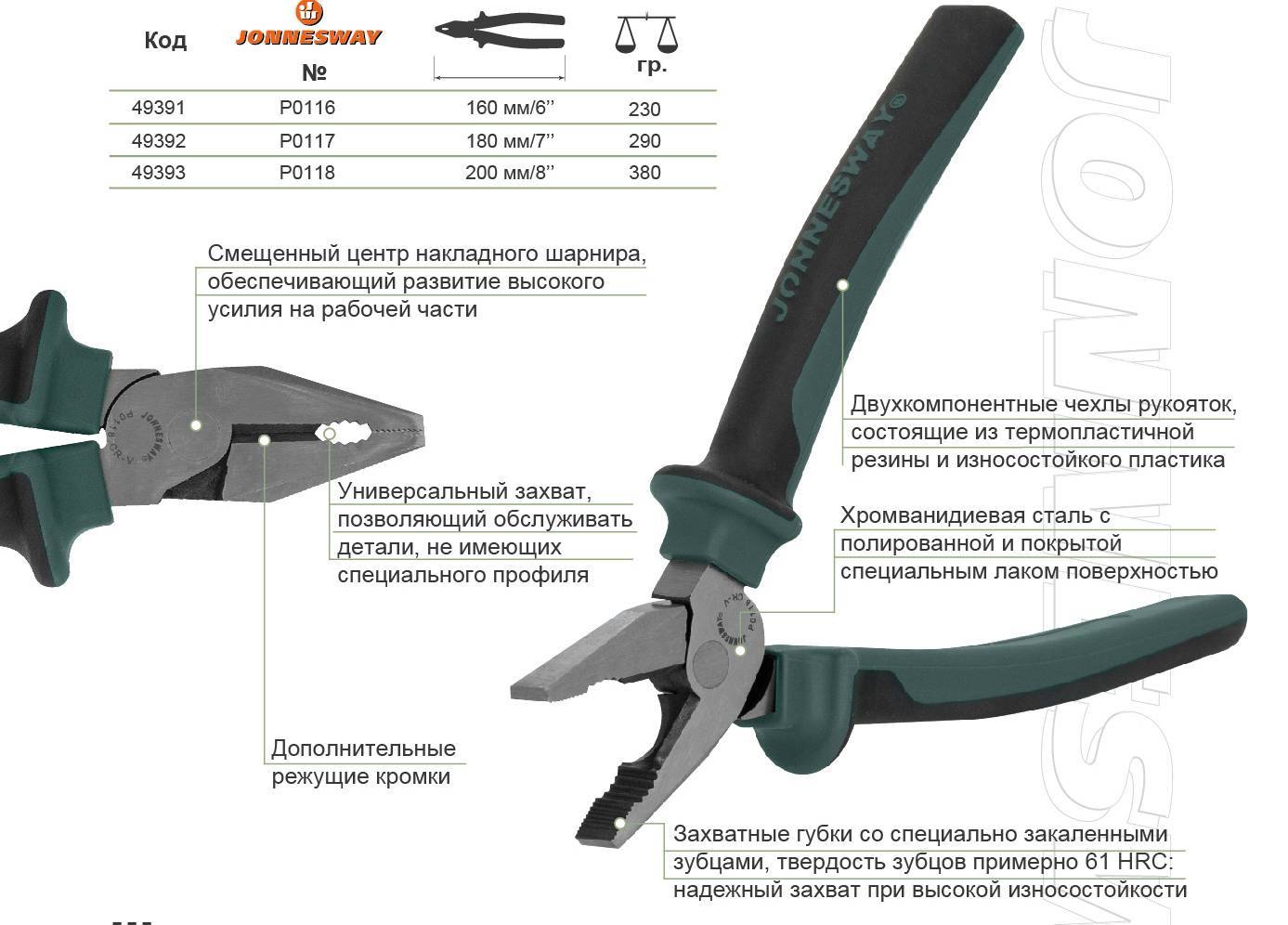

Одной из главных особенностей пассатижей является наличие на их рабочей поверхности выемки с насечками. Данная деталь предназначается для захвата и прочного удержания гладких предметов круглой формы. Зачастую пассатижи имеют комбинированную поверхность губок. Это значит, что, помимо отдельной выемки для круглых деталей, присутствует часть плоского рабочего участка. Кроме того, некоторые инструменты оснащаются несколькими углублениями для деталей различных размеров.

Особенностью переставных пассатижей является то, что они позволяют регулировать степень сжатия губок. Именно для этого в их конструкции предусматривается несколько вариаций расположения шарнира в специально предназначенных пазах. Процесс его перестановки является довольно простым, он сводится к разведению ручек и перемещению в нужное углубление.

Помимо степени сжатия, также можно осуществлять регулировку величины расстояния между гранями губок, расширяя таким образом диапазон габаритов захватываемых предметов. Независимо от цены, пассатижи зачастую оснащаются бокорезами. Посредством этих элементов можно выполнять снятие изоляции и нарезание проволоки либо кабельных жил. К тому же они могут быть наделены специальными кромками на лицевой части губок, что обеспечивает возможность нарезания твердой проволоки.

Рынок инструментов предлагает большой выбор пассатижей от разных производителей

Еще одним параметром, который определяет разницу плоскогубцев и пассатижей, является расширенная рабочая зона последних инструментов за счет оснащения их насечками на ручках, находящимися сразу за соединением шарнирного типа. Благодаря этому можно осуществлять захват деталей не только посредством губок.

Кроме того, пассатижи могут быть как слесарного, так и электрического типа. При этом последние модели непременно должны иметь маркировку, указывающую на максимальное напряжение 1000 В.

В чем же отличие пассатижей?

Разобравшись с конструкцией, назначением и видами плоскогубцев, стоит узнать — а что представляют собой пассатижи и в чем разница между этими, весьма схожими между собой инструментами?

Ключевое отличие между плоскогубцами и пассатижами заключается в том, что последний вид инструмента имеет на своей рабочей поверхности выемку с насечками, позволяющей при работе максимально прочно удерживать детали. Губки пассатижей чаще всего комбинированной формы, а крайняя их часть выполняется в виде плоскогубцев. Некоторые модели инструмента имеют не одну, а две выемки с различными размерами, что удобно, так как появляется возможность в фиксации и удержании элементов разнообразной формы и величины.

Ключевое отличие — форма губок

В продаже можно найти пассатижи с подвижным в пазах шарнирным элементом. Перемещая шарнир можно отрегулировать нужным образом силу сжатия, а также величину раскрытия губок. Рассматриваемая разновидность пассатижей считается универсальной: он применим в работе с деталями разных размеров.

Большинство моделей устройств оснащено бокорезами, которые применяются для снятия изоляции с кабеля, некоторые пассатижи имеют специальные кромки для резки жесткой проволоки. Применяется инструмент в работах слесарных, электромонтажных, поэтому на их рукоятке в обязательном порядке проставляется величина напряжения, при которой пассатижи использовать безопасно.

Изучив конструкцию и виды пассатижей можно сделать вывод, что от плоскогубцев инструмент будет отличаться нижеперечисленными свойствами и характеристиками:

• Плоскогубцы имеют плоскую рабочую поверхность, без выемок;
• Конструкция пассатижей дает максимально возможную силу сжатия, поэтому инструмент выпускается из стальных сплавов более высокого качества;
• Используя пассатижи можно регулировать и силу сжатия, и размер зазора между губками.

Пассатижи более функциональны, так как инструмент имеет бокорезы, а в некоторых случаях и кромки, эти элементы позволяют задействовать инструменты в разных видах работ.

Для того чтобы выбрать плоскогубцы качественные и надежные, при покупке инструмента рекомендуется обратить внимание на следующие параметры:

Размер зазора между губками. Он должен быть не более одного 1 миллиметра, а ручки инструмента должны соединяться между собой максимально плотно;
Двигаться ручки хорошего инструмента должны легко и плавно;
Стоит оценить и режущие кромки устройства – зазор у них не должен быть больше 0,1 миллиметра;
Для выполнения электромонтажных работ следует приобретать модели электроизолированные;
Ручка инструмента должна быть удобной, приближенной к анатомической форме кистей рук.

Если бюджет не ограничен, то лучше не экономить, а приобрести инструмент профессиональный, сделанный из более качественных материалов и по современным технологиям. Профессиональные плоскогубцы не сломаются и прослужат вам максимально долго.

Надеемся, подробная статья-инструкция помогла вам понять, в чем разница между плоскогубцами и пассатижами, узнать полезные подробности о существующих видах шарнирно-губцевого инструмента, выяснить параметры выбора качественных плоскогубцев.

Самым распространённым и универсальным инструментом дома или на работе считаются пассатижи. Окрутить гайку, отрезать кусок проволоки, достать деталь из труднодоступного места – всё это мы привыкли делать с помощью таких приспособлений, чтобы не тратить время на поиски отдельных специальных приспособлений. Многие любители называют их плоскогубцами, что неправильно. Они принадлежат к одному классу ручного инструмента, но назначение их различается.

Подетальный состав подобных приспособлений составляют режущие, или зажимные, губки, ручки и осевой вал. Такие инструменты пришли к нам много столетий назад. С тех пор сфера их применения расширилась, и внешний вид изменился. Каждому из таких устройств характерны своя конструкция губочной части, габариты и способы применения.

Особый вид клещей – кусачки для перекусывания провода, проволоки. Резцы у них располагаются в разных плоскостях.

ПАССАТИЖИ РАЗВОДНЫЕ, ХАРАКТЕРИСТИКА

Пассатижи – многофункциональный инструмент и имеет четкую направленность для силовой работы. Само слово – французское, его можно перевести как «зажим стержня».

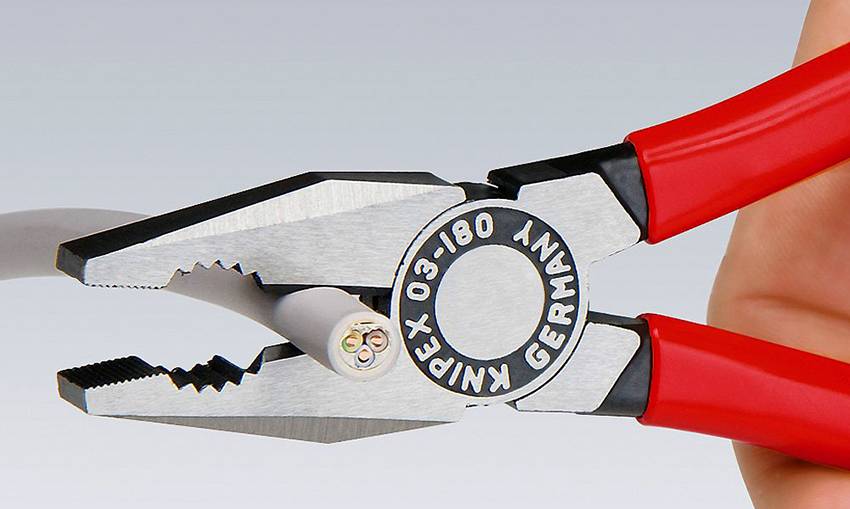

Дело в том, что инструмент изготавливается с комбинированными губками: есть выемки для захвата цилиндрических деталей: прутьев, толстой проволоки, гвоздей, шурупов.

Есть и плоские зажимные поверхности, они всегда производятся с зубчатой насечкой, что повышает силу сжатия губок. Поэтому пассатижами можно захватывать детали, но вы при этом рискуете повредить заготовку. Логичнее использовать пассатижи при черновой обработке.

Будьте внимательны, часто пассатижи путают с плоскогубцами комбинированного типа: последние тоже могут иметь овальную выемку, но дополнительно оснащаются режущей кромкой для разделения проволоки и крепежа. Так же, в области шарнира, может быть дополнительная выемка для перекусывания той же проволоки.

Поскольку пассатижи – по своему назначению мощнее, чем плоскогубцы – для них используется материал большей прочности и закалки. Если норма твердости для плоскогубцев колеблется в районе 47 HRC, то для пассатижей она достигает 53 HRC.

Пассатижи – это ручной инструмент, который используют для большого перечня различных задач преимущественно в слесарной или электромонтажной сфере деятельности. Они способны легко осуществлять захват различных деталей, чему очень способствуют выемки с насечкой, находящиеся на рабочей части. Различные модели данного изделия могут иметь некоторые отличительные особенности. Например, для работ с электричеством используют пассатижи со специальными изолированными рукоятками.

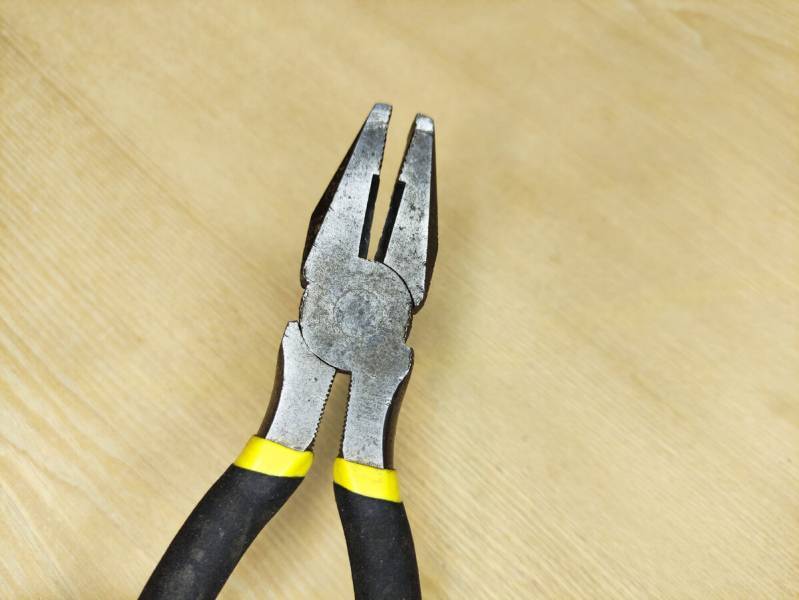

Если положить рядом плоскогубцы и пассатижи — разница станет заметной. По соседству со своим скромным родственником пассатижи и выглядят солиднее, да и в работе способны на большее. Если плоскогубцами можно только слегка прихватить удерживаемый предмет, то пассатижи зажмут его гораздо надёжнее. Особенно хорошо это получается при захвате деталей цилиндрической формы (прутков, шпилек, болтов), благодаря губкам, которые оснащены специальными выемками с крупной насечкой. Некоторые модели имеют две пары рифлёных выемок разной глубины, а иногда делают дополнительную полукруглую выемку, расположенную со стороны рукояток (может выполнять функцию обжимки). На конце губки выполнены плоскими, оснащены такими же насечками, как и у плоскогубцев.

В стандартном исполнении все пассатижи имеют режущие лезвия (бокорезы), расположенные рядом с шарниром, которыми можно резать тонкие металлические полоски, электрические провода. Проволоку и тонкие гвозди можно перекусывать двумя вырезами с одной из сторон инструмента, которые работают по принципу гильотины. При этом сила резания защемляет деталь в пазах, благодаря чему можно сжимать рукоятки обеими руками. Усилие ещё более возрастает из-за увеличенного соотношения плеч рычага — режущие пазы расположены близко к оси поворота. Благодаря дополнительным рабочим функциям пассатижи часто называют комбинированными плоскогубцами. Обычно они имеют одну (фиксированную) ось поворота рукояток.

Пассатижи делают из более прочной стали, чем плоскогубцы. Обычно используют хромомолибденовую или хромованадиевую сталь. Захватные губки закаливают до 53 HRC, а кромки бокорезов — до 60 единиц. Немного о рукоятках. От их формы и материала зависит величина прикладываемого усилия. Для этой цели применяют эргономические накладки, призванные повысить удобство хвата. Материалом служит резина или двухкомпонентное покрытие (например, термопластичная резина с сантопреновыми накладками). Диэлектрические рукоятки (из пластмассы) должны иметь подтверждающую надпись: работы под напряжением до 1000 В.

Пассатижи: что это за инструмент?

С французского название переводят как «зажимать стержень». Стандартные пассатижи – многофункциональный инструмент, который служит для захвата и фиксации различных деталей. В магазинах чаще всего продают их.

С каждой стороны у них находятся зубчатые выемки – одна или две. Они служат для захвата цилиндрических изделий. Для препятствия скольжению на поверхности предусмотрена насечка. Часто губки снабжены боковыми режущими кромками.

Основные функции:

• обжатие клемм на проводах,
• фиксация деталей при обработке,
• удерживание горячих предметов.

Универсальные пассатижи совмещают несколько функций: плоскогубцев, бокорезов и резаков.

Пассатижи: для чего используются?

Если кратко: для захвата и зажима деталей различной формы, включая цилиндрическую. Их применяют при монтаже электрики, обработке металлов, древесины, пластика, резины, стекла и прочих слесарных работах. Их используют при монтаже различных конструкций, а также при установке сантехнического оборудования, кухонной техники, электропроводки.

Важно: чтобы исключить риск поражения током, электротехнические манипуляции допустимо выполнять только диэлектрическими пассатижами, которые выдерживают определенный уровень напряжения. На некоторых моделях предусмотрена регулировка усилия сжатия губок

Это достигается перемещением шарнира в специальный паз, что регулирует ширину раскрытия. Функция полезна, если размеры детали больше тех, что может захватить стандартный инструмент

На некоторых моделях предусмотрена регулировка усилия сжатия губок. Это достигается перемещением шарнира в специальный паз, что регулирует ширину раскрытия. Функция полезна, если размеры детали больше тех, что может захватить стандартный инструмент.

Лучшие модели по версии Домовушкина:

• Topex 160 мм. Самая практичная модель для бытовых нужд. Резиновые рукоятки, губки из углеродистой стали.
• CombiMax для резки проволоки любой твердости. Очень удобные. Режущие кромки прошли индуктивную закалку.
• PRO Connect 12-4611-4. Надежный, долговечный. Покрытие рукояток – ПВХ.
• Vira 397017. Диэлектрические пассатижи с острыми режущими кромками. Длина рабочей части 160 мм.
• Haupa 211200 180мм. Диэлектрические, с хромированным покрытием и усиленными режущими кромками.

Универсальные пассатижи

В последнее время довольно часто встречаются универсальные пассатижи. Им присущи следующие особенности:

1. Подходят для проведения различных работ. Примером можно назвать отвинчивание болтов и гаек в случае отсутствия требуемого ключа. Поверхность головки может обладать сложной формой.
2. Обходятся не дорого. Снижение стоимости обеспечивается при применении недорогих материалов.
3. Обладают компактными размерами. За счет этого упрощается хранение и транспортировка.

Универсальный вариант исполнения не рекомендуется применять для работы с элементами, которые находятся под напряжением.

Устройство плоскогубцев: рассматриваем подробную конструкцию инструмента

Что необходимо знать об устройстве плоскогубцев? Прежде всего, что этот инструмент состоит из трех основных частей. Это рабочая зона, которая представлена в виде плоских губок с насечками, шарнирное соединение и рукоятка. Ниже на фото эти элементы обозначены на примере классических плоскогубцев.

Многие совершенно правильно сейчас подумают, что в арсенале домашних инструментов такой прибор точно встречается редко. И это действительно так, ведь такой инструмент предназначен для выполнения узкоспециализированных работ, и поэтому домашние мастера редко его используют. Гораздо эффективнее работать пассатижами, устройство которых представлено на фото ниже.

Как видно по фото, функционал пассатижей очень широкий, и такие инструменты действительно являются незаменимыми помощниками в арсенале у домашнего мастера. С их помощью можно выполнять любые виды работ, чего нельзя сказать о плоскогубцах, которые предназначены только и исключительно для захвата плоских или тонколистовых деталей.

Изучая устройство плоскогубцев и пассатижей, необходимо уделить внимание рукоятке. Она состоит из двух частей, управление которыми происходит одной рукой

Отличие конструкции рукоятки заключается в материале ее покрытия. Они бывают:

1. Обычные — изготавливаются из простого пластика.
2. Эргономичные — пластиковое покрытие дополнено резиновыми накладками, что необходимо для повышения удобства работы. Инструмент не скользит в руках, и поэтому повышается качество и точность выполнения манипуляций.
3. Электроизоляционные — это инструменты, которые предназначены специально для применения электромонтажниками. Их главная особенность в том, что рукоятки имеют покрытие из жесткого и прорезиненного пластика, который обладает диэлектрическими свойствами (не проводит ток), тем самым обеспечивая безопасность монтажника при проведении работ под напряжением.

Использовать обычные плоскогубцы и пассатижи с обрезиненными рукоятками для работы под напряжением категорически противопоказано. Ведь отличается такой инструмент от электроизоляционного тем, что он не проходит испытания под напряжением

Это важно понимать, так как от этого зависит не просто безопасность, но и жизнь человека

Это интересно! Отличить обычные плоскогубцы и пассатижи от диэлектрических видов довольно просто. Последние имеют специальное обозначение в виде допуска по номинальному напряжению.

Накладки на ручки могут наноситься разными способами:

• приклеивание;
• надевание без дополнительной фиксации;
• крепление металлическими штифтами — используется крайне редко;
• горячее надевание.

Последний вариант является самым эффективным, так как предусматривает надевание готовых накладок, пока они находятся в горячем состоянии. При остывании материала, происходит температурная усадка, тем самым обеспечивается надежная их фиксация. Все остальные способы являются менее надежными, поэтому в итоге можно столкнуться с такой ситуацией, когда в процессе работы происходит проворачивание накладки или вовсе ее спадание.

В устройстве плоскогубцев большую роль играет защитное покрытие рабочей части.

Его наличие является обязательным, так как инструмент изготавливается из металла, который подвергается коррозии. В качестве защитного покрытия плоскогубцев и пассатижей используется защитный лак. Однако такой способ является далеко не самым эффективным, поэтому большинство дорогих устройств изготавливаются с нанесением защитного покрытия в виде хрома (хромирование).

Это интересно! Технические параметры для производства пассатижей регламентируются стандартом ГОСТ 17438-72. Твердость каждой зоны рабочей части зависит от функционального предназначения, например, режущие части на шарнире имеют твердость 51 HRC (для сравнения: режущие кромки на бокорезах имеют твердость 53 HRC, а зажимная поверхность обладает твердостью всего в 45,5 HRC).

Виды плоскогубцев

Во время ремонта или монтажа мастеру могут понадобиться различные виды инструмента. Плоскогубцы отличаются друг от друга формой губцевых элементов. В продаже есть инструмент, оснащенный специальными насадками. Он используется в работе с хрупкими предметами. Сразу несколько функций объединяют в себе комбинированные плоскогубцы. Они оснащены режущими кромками и выемками для крепкого захвата трубчатых деталей.

Тонконосы

Это зажимные длинные плоскогубцы с узкими губками. Их используют преимущественно при работе с небольшими деталями. Такой инструмент пользуется спросом у радиолюбителей, электриков и автовладельцев, потому что он способен проникнуть в самые труднодоступные места. На концах губок имеются мелкие насечки, а благодаря малой площади рабочей поверхности усиливается эффект сжатия.

Утконосы

Они внешне похожи на пинцет с рукоятками. Плоскогубцы-утконосы используются при выполнении сантехнических, электромонтажных и слесарных работ для захвата и зажима мелких деталей. Утконосами удобно удерживать гвоздь во время забивания, чтобы не травмировать пальцы. Их губки бывают классической или изогнутой формы. Последние предназначены для монтажа стопорных колец и работы в местах с ограниченным пространством.

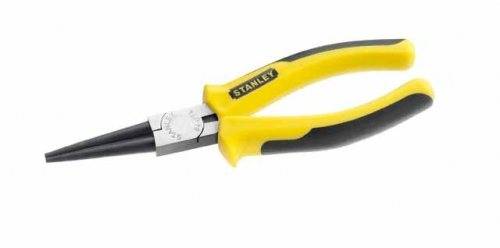

Круглогубцы

Для захвата проволоки или сгибания тонких металлических пластин используются плоскогубцы с конусообразными или цилиндрическими губками. У конических круглогубцев есть один недостаток – с их помощью нельзя получить витки одинакового диаметра, потому что каждый следующий окажется меньше предыдущего. Такие плоскогубцы – инструмент, которым любят пользоваться электрики и ювелиры.

Бокорезы

Их основное предназначение – разрезание проволоки. Это плоскогубцы электрика, поскольку данная профессия подразумевает работу с электропроводкой, откусывание проводов и их сжатие перед установкой клемм. Боковые кусачки способны перерезать стальную проволоку с диаметром сечения от 1-го до 2-х мм или медную толщиной 2,6 мм. Рукоятки бокорезов у большинства моделей выполнены из прочного пластика, что позволяет пользоваться ими даже под напряжением.

Виды пассатижей

Виды зажимных клещей

В зависимости от конструкции и предназначения, зажимные клещи бывают следующих видов:

• Диэлектрические – предназначены для работы с электроустановками, находящимися под напряжением до 1000В;
• Установочные – предназначены для удобного и быстрого снятия изоляции с проводов. На конце зажимной головки такого инструмента предусмотрен стриппер – приспособление для зачистки проводника от изоляционного слоя.
• Изогнутые комбинированные – имеют губки, изогнутые под углом 30-900. Применяются для фиксации различных деталей или проводников в условиях ограниченного пространства.
• Утконосы – инструменты с узкими и длинными губками, имеющими заостренную клиновидную форму;
• Удлиненные – представляют собой усовершенствованные утконосы, имеющие прямые, тонкие губки большой длины
• Усиленные – зажимные клещи, имеющие, по сравнению с аналогами, усиленную конструкцию (большую толщину и прочность рычагов), позволяющую производить силовое зажатие и удержание различных деталей и предметов.
• Мини-пассатижи – небольшие, имеющие в длину не более 12 см, они позволяют работать с хрупкими и требующими деликатного обращения деталями и предметами;
• Энергосберегающего типа – благодаря усиленному шарнирному механизму крепления рычагов, такой вид инструмента позволяет при фиксации различных предметов прикладывать усилие на 30-40% меньше, по сравнению с использованием аналогов;
• Рычажные – имеют специальный рычажный механизм фиксации губок, позволяющий увеличивать усилие фиксации удерживаемого при помощи такого инструмента предмета или детали;
• С увеличенными рычагами – характеризуются рычагами значительно большей длины, чем у аналогов. Применяются для фиксации и удержания крупных и тяжелых деталей.
• Складные – мультиинструмент (мультитул), который, помимо самих зажимных клещей, включает в себя небольшую отвертку, ножик, штопор, пилку, открывалку т.д.
• Переставные пассатижи – имеют два рычага, накладываемых друг на друга. Благодаря подвижному в продольной плоскости креплению рычагов, характеризуются регулируемой шириной захвата.
• Зажимные – работающие по принципу струбцины и позволяющие фиксировать детали или предметы при помощи коленно-рычажного механизма и регулировочного винта, установленных на рукоятях рычагов клещей.
• Пассатижи для съема крышек – клещи, используемые для откручивания крышек топливных баков грузовых автомобилей и другой тяжелой спецтехники;
• Слесарные – простые и надежные, используемые для различных видов слесарных работ, не предусматривающие контакт с находящимися под напряжением проводниками и токоведущими поверхностями;
• Пассатижи электрика – сделанные из диэлектрического материала, предназначены для работы с токопроводящими поверхностями;
• Рыбацкие – компактный инструмент, имеющий тонкие губки, удобные рукоятки, гибкое соединение с поясом или карабином на одежде при помощи прочного пластикового тросика.

Особенности рукояток

Оба вида инструментов, используемых в быту или на производстве, обладают рукоятками, которые бывают двух типов:

• однокомпонентными – полностью из пластика или обрезиненные для применения в условиях агрессивной среды,
• двухкомпонентыми – с основой из противоударного или простого пластика и покрытием из резины.

Однокомпонентные рукоятки могут слетать или проворачиваться, если резина плохо приклеена, а пластик соскальзывать. Обрезиненные рукоятки отлично удерживаются рукой, но прорезаются, царапаются. Преимуществом двухкомпонентых ручек является прочность пластика, отсутствие скольжения, благодаря резиновому покрытию.

Что такое плоскогубцы?

Этот инструмент иначе называют клещами. Его основное предназначение – удержание небольших предметов и манипулирование ими. Плоскогубцы – это шарнирный ручной инструмент, который применяется для слесарных работ и монтажа. Он оснащен двумя губками, напоминающими пирамиду с плоским сечением, которые используют для:

• захвата предметов – гвоздей, болтов или шайб;
• сгибания или скручивания деталей – кусков проволоки, металлических пластин.

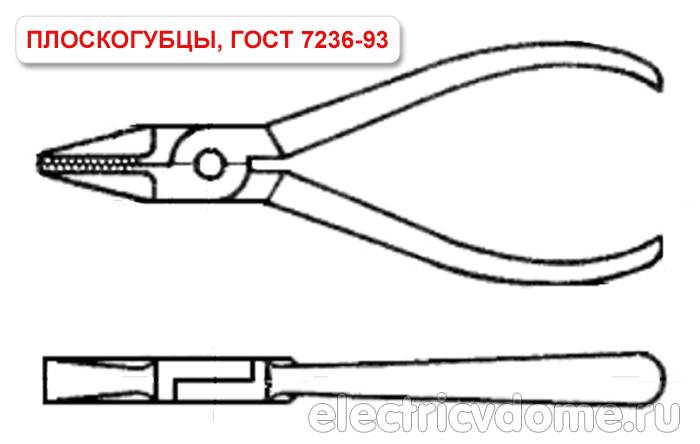

Устройство плоскогубцев

Инструмент имеет предельно простую конструкцию, представленную в виде двух элементов, соединенных в виде буквы Х. Они приводятся в движение шарниром, расположенным в том месте, где рукоятки переходят в рабочую часть. Как выглядят плоскогубцы:

1. Длина инструмента варьируется в пределах от 12-ти до 22-х см.
2. Ручки имеют изогнутую форму и могут быть простыми или прорезиненными.
3. Губки бывают разной длины – от 25 до 64 мм, со внутренней стороны они оснащены насечками.

Плоскогубцы изготавливают из закаленной стали У7А. Изделия подвергают антикоррозийной обработке различными методами – хромируют, покрывают пленкой из нерастворимых фосфатов или оксидов. Благодаря этому инструмент отличается по цвету. Рабочая часть плоскогубцев бывает блестящей, черной или серой матовой. Хромированная поверхность считается самой прочной и устойчивой к коррозии.

Инструменты

Пассатижи и плоскогубцы относятся к самым востребованным инструментам. Это справедливо и для профессионалов, и для домашних мастеров. Они не заменимы для электриков, механиков и многих других специалистов. А уж как обойтись без них в быту — просто уму непостижимо. При всем многообразии рынка инструментов сложно представить себе более универсальную и необходимую вещь.

Но почему мы говорим они? Разве между пассатижами и плоскогубцами есть разница? Есть и немалая. Так уж сложилось, что никто особо не делает между ними различий. Это не удивительно, поскольку они очень похожи внешне. Но, тем не менее, различия есть и весьма существенные. Эти различия учитываются не только пользователями, но и производителями. Для каждого из них свои технические требования при производстве и свои ГОСТы. Чем же отличаются пассатижи от плоскогубцев? Для каких видов работ они предназначены? Как определить качество этого инструмента? Об этом пойдет речь в статье.

Шарнирно – губцевый инструмент, его виды

История создания этого типа инструмента, а он относится к шарнирно-губцевым инструментам, уходит корнями в эпоху как минимум греческих богов. Человечество знакомо с клещами кузнеца с незапамятных времен. Шло время, менялось человеческое общество, менялся и инструмент. Когда именно и в чьей голове возникла идея создать прототип современных плоскогубцев, никто не знает. А жаль. Вещь получилась очень нужная и практичная.

Разновидностей шарнирно – губцевого инструмента много. К ним относятся:

• клещи;
• плоскогубцы;
• кусачки;
• круглогубцы;
• пассатижи.

Каждая категория имеет «подвиды», имеющие разные размеры рабочей поверхности (губок), назначение и форму. Например, для разделки кабельных жил очень удобны круглогубцы (изображены ниже на фото). Конусовидная форма рабочей поверхности позволяет с комфортом гнуть кабельную жилу под зажим разного диаметра. Есть модели, которые дополнительно снабжены кусачками. Для работы с деликатными материалами применяются специальные насадки из пластика или другого материала. Наличие насечек на круглогубцах позволяет надежно фиксировать деталь во время пайки плат, а специальная форма губок позволяет пробраться в самые труднодоступные места микросхем (угол наклона губок может быть разным).

То же касается и кусачек. Разная форма режущей части, ее разная величина, разное предназначение. Например, кусачки для ремонта электронной аппаратуры имеют меньшие размеры

Для разделки кабелей, неважно какого назначения, они не подходят. Теоретически это возможно, но замучается и работник, и инструмент

В худшем случае можно остаться без кусачек.

Виды плоскогубцев. Особенности и область применения

Уже из названия «просматривается» характерный внешний вид этого инструмента: плоские губки с нанесенными насечками, шарнирное соединение и ручки. Плоскогубцы незаменимы во время любых слесарных или электромонтажных работах. Благодаря плоской поверхности хорошо удерживают деталь любой формы. При помощи плоскогубцев можно изгибать жилы кабеля, проводки, проволоку и металл. Размеры деталей обусловлены размерами самих плоскогубцев (обычно не превышают 200 мм). Очень распространено использование этого инструмента в качестве гаечное ключа, для откручивания/закручивания гаек различного диаметра. Это все же несколько не свойственная работа для них, но что поделать, когда нет ключа нужного диаметра?

Плоскогубцы делятся не только по размеру. Для удобства пользователя производители выпускают разные виды рабочей поверхности:

• удлиненные узкие губки – для возможности работать в местах с ограниченным доступом;
• губки, изогнутые под углом, предназначены для работы в труднодоступных местах, особенно в электронике;
• так называемые «утконосы», фактически это разновидность пинцета, но с большим усилием сжатия;
• со специальными насадками, для работы с хрупкими и деликатными материалами.

Для работы в электроустановках или с токопроводящими частями оборудования необходимы специальные плоскогубцы с изолированными рукоятками. На этих рукоятках в обязательном порядке должна быть указана максимальная величина напряжения, которое выдерживает изоляция. В большинстве бытового инструмента эта величина до 1000В. Если на плоскогубцах не указана эта характеристика, работать ими в сетях под напряжением категорически запрещается. Это значит, что Вы имеете дело со слесарным инструментом и производителем просто не предусмотрена защита пользователя от электрического тока.

Как работать пассатижами

Пассатижи можно более разнообразно использовать в работе, но при этом следует соблюдать определенные правила:

• Не рекомендуется использовать заржавевший несмазанный инструмент.
• Расстояние между ручками должно быть достаточным, чтобы не зажать пальцы.
• Можно удерживать пассатижами плоские и цилиндрические детали. Можно удерживать гайки, но не рекомендуется откручивать пассатижами затянутые гайки.
• При работе пассатижи не толкают, а тянут.
• При перекусывании проволоки ее держат перпендикулярно режущим кромкам.
• Откусывая край проволоки, необходимо следить, чтобы он не отлетел и не травмировал окружающих.
• Работа с электричеством допускается только пассатижами с изолированными ручками.

Плоскогубцы: виды, свойства, применение

Плоскогубцы — это ручной инструмент, предназначенный для выполнения работ с металлическими изделиями и электромонтажных работ. Рабочая поверхность его пирамидальной формы, губки плоские (отсюда и название), на их внутреннюю сторону нанесены насечки
.

Так же как и клещи, они состоят из двух деталей, соединенных в виде буквы Х. Рабочая часть переходит в ручки и двигается посредством шарнира. Плоские губки позволяют захватывать, загибать, прочно удерживать, скручивать проводку, детали из проволоки и мягкого металла. Здесь необходимо подчеркнуть преимущество плоскогубцев — их универсальность, ведь, кроме основного назначения, этот инструмент подходит для использования в качестве гаечного ключа необходимого размера, хотя данный вид работ не совсем ему свойственен.

Существуют плоскогубцы нескольких видов, каждый из которых предназначен для выполнения определенного рода работ:

Столярные и плотничные инструменты: а, б – кусачки, в – клещи, г, д – пассатижи.

1. Плоскогубцы с вытянутыми узкими губками. Данный тип инструмента имеет меньшую силу сжатия и предназначен для работы с мелкими деталями.
2. Плоскогубцы с загнутыми под углом губками. Ими работают с деталями, доступ к которым ограничен. Например, в ремонте электроники часто необходимо подобраться к детали, которая скрыта под платой.
3. Плоскогубцы с вытянутыми длинными губками — «утконосы». Такой инструмент по функционалу больше схож с пинцетом, но, благодаря рукояткам, имеет большую силу сжатия.
4. Специальные плоскогубцы для деликатной работы. Рабочая поверхность такого инструмента представляет собой гладкое или смягченное покрытие, не повреждающее детали. Для вышеуказанных типов плоскогубцев могут изготавливаться силиконовые насадки, которые выполняют защитную функцию.
5. Комбинированные плоскогубцы — на рабочей поверхности возле плоских губок сделана либо выемка с насечками для удержания округлых деталей, либо режущая кромка, как у кусачек.
6. Диэлектрические плоскогубцы для работы с электричеством оборудованы изолирующими ручками, что позволяет работать таким инструментом под напряжением. На рукоятке таких плоскогубцев указано максимальное напряжение, при котором допускается работа (обычно 1000 В).

Одними из самых распространенных инструментов являются пассатижи и плоскогубцы, но не все знают, в чем их отличие, поэтому попробуем в этом разобраться. Данные инструменты используются как профессионалами, так и домашними мастерами. Без них не могут обойтись, слесари, электрики, механики и другие специалисты. В домашнем хозяйстве часто возникает необходимость в проведении различного вида работ, при выполнении которых обойтись без данных приспособлений практически невозможно.

Многие люди считают, что это названия одного и того же инструмента, но они ошибаются, так как плоскогубцы и пассатижи отличаются друг от друга.
Хотя внешне они и имеют сходство, но при производстве каждого из них выполняются свои технические требования и они имеют разные ГОСТы.
