Насадки и приспособления для бензопилы

Приспособление превращает бензопилу в снегоуборщик

В феврале весна уже готовится вступить в свои законные права, а коварная зима борется за свое место, выпуская на улицы метели и вьюги. А значит, еще не время убирать на хранение лопаты и снегоуборщики. Участник нашего форума Step139 предлагает проводить зиму как следует, изготовив самодельный снегоуборщик на базе бензопилы «Урал-2».

Step139 живет на Байкале, где снега в холодное время года такие же бескрайние, как само знаменитое озеро. Раньше форумчанин очищал участок с помощью обычной алюминиевой лопаты, но однажды, после масштабного снегопада, крепко задумался над тем, чтобы приобрести спецтехнику. Электрический вариант отпал сразу из-за необходимости носить за собой кабель. Бензиновый и несамоходный агрегат было неудобно перемещать по крутым склонам участка. Самоходная же модель оказалась достаточно тяжеловесной, и, к тому же, ее нельзя было спускать по ступенькам.

Последними факторами, склонившими мужчину к изготовлению собственного снегоуборщика, стали тяжелые почвы – суглинок со щебнем и удаленность от города: в случае поломки, магазинную технику пришлось бы везти в ремонт за 70 километров. Агрегат он решил делать максимально простым, полностью железным, но в то же время легким и ремонтопригодным.

Для изготовления самодельного снегоуборщина форумчанину потребовалось:

• бензопила «урал-2», которая лежала без дела в гараже с далеких советских времен;

• лист металла 1400х400 мм и толщиной 2 мм (лопасти и лопатки);

• лист нержавейки 700х800 мм, 1 мм (кожух ковша);

• вал d20мм l =800 мм;

• пара подшипников d48/20 мм, запрессованных с двух сторон в трубу;

• две ненужных дуги (квадрат 20х20 мм) и две перекладины (тоже 20х20) от теплицы (рама);

• гайки, шайбы, куски уголка 35 мм и металла, полоска 2 мм шириной и 40 мм длиной понадобилась для крепления кожуха к боковым стенкам;

• венец задней звезды от мотоцикла «минск» (большая ведомая звезда);

• звездочка от мотоцикла «восход» (ведущая, маленькая);

• цепь от мотоцикла «минск», «восход»;

• тросик тормоза от снегохода;

• курок для газа;

• резиновые ручки от снегохода.

Почти половину из этого списка участник FORUMHOUSE нашел у себя в гараже, остальное пришлось докупить в магазине – на это Step139 потратил 801 рубль.

Просматривая ролики о снегоуборщиках в Интернете, Step139 сделал вывод, что чем короче рама и выше ручки, тем больше вероятность зарывания шнека. Этой ошибки форумчанин решил избежать при конструировании своего агрегата.

На форуме народный умелец привел очень подробные математические расчеты и даже опубликовал их черновик. Изготавливать спиральную лопасть он решил диаметром 300 мм и шириной 220 мм с шириной рабочей части 70 мм. Для этого форумчанин использовал лист металла толщиной 2 мм – болгаркой и лобзиком выпиливал из него кольца, а затем с помощью тисков растягивал их в спираль. Эта работа оказалась тяжелой в физическом плане.

Следом из этой же стали Step139 изготовил лопатки, вырезал из металлического уголка пластины и приступил к сборке шнека в единое целое. На ровной поверхности приварил лопатки перпендикулярно к валу. От лопаток отмерил 220 мм и приварил две боковые пластины. После этого струбцинами зажимал лопасти к лопаткам и пластинам и все это проваривал. Центральную перемычку каждой лопасти при этом надо плотно прижать к валу, а перемычки у каждой пары лопастей – разместиться строго друг напротив друга и на расстоянии 110 мм от боковых пластин и лопаток, т. е. посередине. Из металла 4 мм форумчанин вырезал диск диаметром 110 мм и прикрутил к нему болтами венец задней звезды от мотоцикла «Минск». Затем обрезал вал под размер с учетом зазоров с боковыми стенками.

В поисках металла для боковых стенок Step139 обыскал всю округу. Была даже мысль порезать на куски общественную помойку, но в итоге, металл все же нашелся. А так как самая сложная часть работы – изготовление шнека – была уже проделана, дальше события развивались быстро: форумчанин изготовил кожух ковша, установил шнек, двигатель с цепью и оставшиеся детали. Свой снегоуборщик участник FORUMHOUSE начал собирать за неделю до Нового года, а уже в январе провел первые испытания.

Виды и особенности сборки короедов для бытовых бензопил

В зависимости от базового устройства, насадка короед на бензопилу изначально может быть стандартного барабанного или дискового типа. При самостоятельном изготовлении каждого из таких приспособлений потребуется использовать различные детали.

Дисковый короед состоит из рабочего элемента, который приводиться в действие при помощи клинового ремня. При использовании кородера изначальную скорость постоянного вращения его рабочей части можно быстро менять, исходя из показателей мощности мотора используемой бензопилы и габаритов ведомого металлического шкива. При этом главное, чтобы элементы соответствовали размерам конструкции, и были надежно закреплены в устройстве насадки.


В конструкцию заводского барабанного короеда входит стандартный барабан и стандартная фреза. Каждая из деталей монтируется на узел используемого подшипника. Изготовление элементов можно заказать у токаря. Главное, чтобы используемый материал для вытачивания запчастей был максимально прочным, и не имел следов коррозии. При этом металл должен быть достаточно легким, чтобы не поддавать мотор бензопилы чрезмерным нагрузкам.


Готовую фрезу и барабан потребуется закрепить на узле стандартного подшипника. Монтаж элементов нужно выполнить таким образом, чтобы пазы в устройстве были максимально узкими.

Обзор комплекта и принцип работы

Устанавливая такое устройство, бензопила получает сходу две дополнительные функции. газовый резак и угловая шлифовальная машина. Это оказывается нужным в критериях, когда впрямую подключить обыденную угловую шлифовальную машину к источнику электронного напряжения тяжело, если не нереально.

На приводном валу зубчатого колеса приводной цепной пилы установлен шкив, который с помощью ременного привода кинематически соединен с осью пилы, при этом скорость вращения основного вала не изменяется. Для установления самой насадки употребляются шпильки, которые закрепляют пристальное ленту бензопилы. В промышленных конструкциях рассмотренных форсунок имеются отверстия, размер и размещение которых соответствует характеристикам бензопилы определенного производителя. Размер пилы определяет также больший поперечник пилы, который можно установить.

Насадка к шлифовальной машины до бензопилы включает:

  • Шариковый подшипник с глубочайшим канавкой с пылевым покрытием.
  • ведомый шкив.
  • клиновой ремень.
  • Оправка, к которой крепится отрезное колесо (рекомендуется менее 100 50 × 20 два мм).
  • Дисковый гаечный ключ и две шпильки.

Насадка для болгарской бензопилы оснащена специальной крепежной канавкой, с помощью которой она крепится к основному инструмента. Используется лицевая планка и гайка с левой нитью.

Наличие насадки позволяет использовать бензопилу для резки камня, стали, строй блоков и других предметов, размеры которых позволяют использовать диск с определенным значением поперечника. Поперечник, в свою очередь, находится в зависимости от марки бензопилы. Для этих целей идеальнее всего подходят пилы Stihl из спектра Stihl-180 к Stihl-250. Это разъясняется особенностями включения бензопил Stihl: поначалу при включении центробежной муфты количество оборотов коленчатого вала составляет около четыре тыщи 500 мин 1: конкретно при этой угловой скорости шпинделя работает более размеренно. Тогда скорость можно прирастить до 7000. Восемь тыщ мин. 1.

READ Как Болгаркой Резать Плитку

Производитель угловых шлифовальных станков для бензопил рекомендует использовать не более 75% от номинальной мощности основного инструмента, не работать без защитного кожуха и не использовать колеса для работ по резке и шлифовки, допустимая скорость вращения которых меньше десять 000 минут. Наличие роликового подшипника, который позволяет производить значимые осевые нагрузки, исключает перекос пилы и заклинивания насадки при долговременной работе.

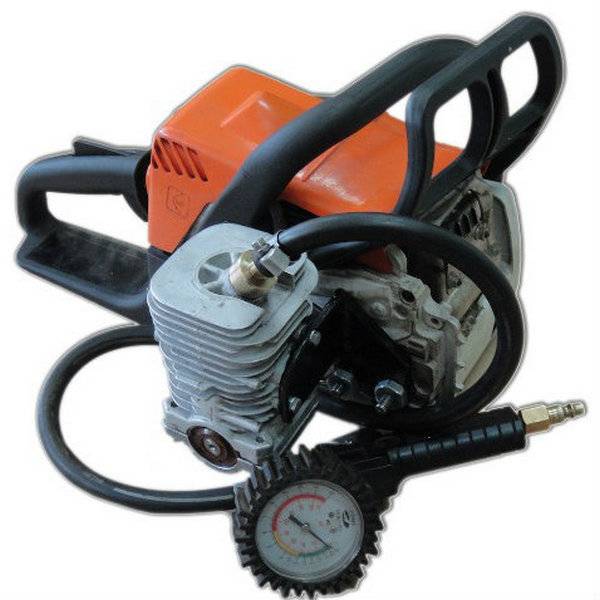

Как бензопилу превратить в компрессор: полезная насадка

Бензопилу можно использовать в качестве компрессора, при помощи которого можно подкачать шины на автомобиле, надуть резиновую лодку или даже воспользоваться для продувки деталей, например, карбюратора.

Применять устройство для обеспечения функционирования пульверизатора, краскопульта и других пневматических устройств не рекомендуется. Во-первых, потому, что такой инструмент не имеет ресивера (емкости для хранения воздуха), поэтому ему необходимо функционировать постоянно, пока задача не будет выполнена. Это ускорит износ внутренних элементов. Во-вторых, делать это не совсем удобно, так как необходимо поддерживать постоянные обороты двигателя, а второй рукой при этом совершать конкретную работу пневмоинструментом. В работе компрессор для бензопилы показан на видео ниже.

Преимущества сменных насадок

В первом случае имеет место существенная экономия средств на приобретении набора бытовых инструментов разного назначения.

  • Цена нескольких насадок в 2-3 раза меньше стоимости стандартного комплекта. По функционалу многие фирменные модели не уступают узкоспециализированным бытовым аналогам.
  • Сменные насадки для бензопильной техники занимают меньше места, оперативная замена штатной пильной шины любым сменным оборудованием при наличии навыков и соответствующего инструмента производится на протяжении нескольких минут.
  • Применение насадок повышает окупаемость бензопилы в несколько раз. Инструмент, который чаще всего применяется для заготовки топливной древесины, может задействоваться для решения многих хозяйственно-бытовых и строительных проблем.

Бензопила в качестве бура

При помощи простой и удобной насадки можно решать массу различных задач, например, получить бур для проделывания отверстий в толще льда. Это приспособление популярно среди рыбаков и в рыбоводческих хозяйствах. Бензопилой с такой насадкой делают лунки в толще льда и пробивают отверстия для подачи воздуха в водоем. Эффективность этого приспособления не один раз подтверждена на практике.

Отличные эксплуатационные качества имеет мотобур МБ-2. Насадка приводится в действие от шкива через понижающий редуктор. Он снижает обороты вращения вала до 150 в минуту. Данная модель отличается от аналогичных буров скоростью монтажа на бензопилу. Отзывы говорят, что установка займет не более 10 минут.

Но мотобур нужен в домашнем хозяйстве не только зимой. Нередко с его помощью можно решить разные задачи на участке в любое время года. Практика показывает, что с помощью насадки для бензопилы можно пробурить в земле лунки под столбики для забора. Чтобы было удобнее работать с приспособлением, производители выпускают специальные удлинители.

Обратите внимание: специалисты не рекомендуют применять насадку для работы с тяжелыми грунтами или почвами, насыщенными камнями

Насадка для продольного пиления бензопилой или тимберджиг

Чтобы из ровных бревен получить готовые доски, необходимо выполнить продольный раскрой древесины. И в этом вопросе бытовому пользователю поможет бензопила. Для нее можно купить специальную насадку для продольного пиления. Она называется Timberjig, которая позволяет из бревен делать рейки, доски и балки.

Устройство имеет простую конструкцию, и фиксируется на инструмент дополнительно с установленной шиной и цепью. Главная особенность приспособления в том, что на корпусе имеется шкала для установки соответствующих размеров с целью получения необходимой доски. Подходит для бревен, диаметр которых не более 60 см.

Для применения инструмента понадобится дополнительная подложка, которую можно изготовить самостоятельно или приобрести отдельно.

Продольное пиление бензопилой с помощью насадки

Упрощенный вариант насадки представлен на фото ниже. Размер получаемых досок выставляется вручную с помощью линейки.

Необходимость в покупке такого приспособления возникает лишь в том случае, если осуществляется валка прямых деревьев, из которых впоследствии можно получить доску для последующей ее продажи или использования в быту.

Какие насадки для бензопилы существуют?

Если посетите специализированный магазин, то сможете оснастить свою пилу дополнительным оборудованием.

Различные насадки для бензопилы

Благодаря различным насадкам, которые с легкостью устанавливаются своими руками, бензопилу можно использовать максимально эффективно. Усовершенствованный инструмент сможет:

  • резать древесину, металл;
  • приводить в движение лодку;
  • очищать бревна от коры;
  • помогать с поднятием грузов;
  • строгать деревянные заготовки;
  • откачивать/накачивать воду;
  • колоть толстые чурки;
  • бурить ямы.

ТОП-8 полезных насадок для бензопилы

ФотоНазваниеРейтингЦена
#1Лодочный мотор 4.95 / 5

360 – голосов

#2Бензолебедка 4.9 / 5

388 – голосов

#3Водяной насос 4.8 / 5

102 – голоса

#4Бензобур 4.75 / 5

626 – голосов

#5Насадка-дровокол 4.7 / 5

412 – голосов

#6Фуганок 4.65 / 5

87 – голосов

#7Насадка-короед 4.6 / 5

59 – голосов

#8Шлифовальная машинка 4.55 / 5

53 – голоса

Какую насадку для бензопилы вы выберете или посоветуете?

Таким самодельным двигателем можно оснащать небольшую резиновую лодку с транцем. Такая насадка имеет трехлопастный винт (его диаметр – 15 см), позволяющий разгонять плавсредство до 18-25 км/час. Расход топлива – не больше 1 л/час. Вес – около 10 кг. Преимущества такого приспособления будут по достоинству оценены рыбаками, т. к. его без проблем можно перевозить в багажнике машины.

Лодочный мотор из бензопилы

С ее помощью можно поднимать груз весом до 1500 кг. Эта лебедка выгодно отличается от своего электрического аналога, т. к., прежде всего, стоит дешевле и не нуждается в электричестве (читай: может применяться в любых условиях).

Бензолебедка

При заготовке дров стволы можно погружать при помощи такой насадки.

Использование насадки при заготовке дров

Устройство позволяет наполнять емкости, откачивать воду из затопленных подвалов, перекачивать ее из колодца. Насадка отличается простотой эксплуатации, ее можно быстро прикрепить к пиле. Устройство мобильно и быстро подключается. Для эксплуатации насадки потребуется шланг. Производительность насадки-помпы достаточно высокая, к тому же ее можно использовать с пилами разных производителей.

Насос-помпа для бензопилы

Цены на насадку-бензопомпу для бензопилы

Насадка бензопомпа для бензопилы

Подойдет дачникам, которым нужно пробурить ямы для столбов или посадки саженцев, а также любителям подледной рыбалки. Чтобы установить насадку, вместо традиционной приводной звездочки потребуется переходная муфта.

Насадка-бур для бензопилы

Устройство работает по простому принципу: в полено вкручивается насадка конической формы, вследствие чего оно раскалывается

Такой дровокол можно состыковать с разными бензопилами, но перед установкой важно ознакомиться с инструкцией

Насадка-дровокол

Такая насадка позволяет строгать доски, если нет специального станка. Крепится стандартными болтами, крутящий момент передается ременной передачей. Данное устройство надежно и просто в эксплуатации, в чем убедились тысячи домашних мастеров. Производительность зависит от того, с какой частотой крутится выходной вал пилы.

Насадка-фуганок

Пригодится при самостоятельной нарезке досок, когда нужно удалить кору с их торца или со ствола дерева. Внешне устройство напоминает фуганок, но отличается тем, что в конструкции нет опорной планки, ограничивающей степень заглубления ножей.

Насадка-короед

№8. Шлифовальная машинка

При помощи этой простой насадки бензопилу можно с легкостью превратить в болгарку. Устройство крепится к штатному месту для шины. Не универсально, его нужно подбирать в индивидуальном порядке для конкретной модели бензопилы. Преимущества насадки – мобильность, простота конструкции и возможность применения стандартных дисков.

Насадка-шлифмашинка

Цены на насадку дебаркер для бензопилы

насадка дебаркер для бензопилы

Как видим, простая бензопила позволяет не только заготовить дрова на зиму, но и выполнить целый ряд других, не менее полезных дел.

Голосование пользователей

Какую насадку для бензопилы вы выберете или посоветуете?

Шлифовальная машинка

2.54
%
(
53
)

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Собираем корпус

Первым делом необходимо сделать крепкий корпус. Для этого нужно взять металлическую трубу и согнуть из нее рамку. Алгоритм для изготовления я использовал следующий:

  1. Сначала я отмерил нужный кусок от трубы: он должен быть равен периметру рамы (примерно 160 см);
  2. Сделал на нем надрезы глубиной примерно 1,3 радиуса трубы. Надрезы делаются в местах сгиба. Для того, чтобы металлическую трубу было нетрудно согнуть, на каждый сгиб надо сделать от 4 до 6 надрезов через полсантиметра друг от друга. Если при сгибе будет плохо выходить прямой угол, то придется немного сточить болгаркой выполненные надрезы;
  3. Заварил сварочным аппаратом углы и соединения.

По описанному алгоритму надо изготовить еще одну раму (периметром 40 см) и соединить изготовленные рамы между собой. Расстояние между плоскостями рам должно быть примерно треть метра. Обязательно нужно проследить, чтобы углы рам были соединены кусками трубы одинакового размера.

Так получится конструкция в форме усеченной четырехугольной пирамиды. В этом корпусе будет крепко зафиксирован редуктор. Но тут дело такое, Вы сами должны будете доработать корпус в зависимости от того, какой редуктор выберите.

Косилка, приспособление для снятия коры и лодочный мотор

Еще одним довольно эффективным приспособлением является косилка. Она имеет роторную конструкцию и обладает в комплекте ножом. С его помощью и происходит скашивание травы. Наиболее часто такие насадки выпускаются для инструмента под маркой «Штиль». Для других бензопил вы можете заказать изготовление такой насадки. Заводская модель обойдется вам в 2200 руб.

Насадок для бензопил в продаже сегодня огромное множество. Одна из них предназначается для снятия коры. С помощью инструмента вы сможете очищать бревна, а также удалять сучья разных размеров, выполнять работы, где мог бы использоваться топор, а также делать острыми колья. Это приспособление позволяет делать замки под сруб. Установка осуществляется на место шины. Корпус насадки обладает защитой и подходит для моделей бензопил «Штиль» и Husqvarna. Цена начинается от 15 000 руб.

Лодочная насадка для лодочная насадка на бензопилу является довольно популярной среди рыболовов. Ее устанавливают на водоизмещающие и глиссирующие лодки. Высота транса при этом не должна быть больше 38 см. Эта насадка довольно просто поддается установке. В комплекте поставляется руководство, следуя советам из которого, вы сможете справиться с установкой. Цена варьируется в диапазоне от 1200 до 2200 руб.

Как сделать насадку-короед своими руками?

Насадку-короед для бензопилы можно изготовить в домашних условиях, используя для этого подручные средства. Все подготовленные металлические детали необходимо предварительно покрыть грунтовкой и несколькими слоями краски – это защитит приспособление от коррозии, которая может образоваться во время эксплуатации кородера при обработке мокрой древесины.

Порядок действий во время конструирования насадки должен быть таким:

Вначале изготовитель должен сделать гладкую цилиндрическую заготовку, используя для этого цельный кусок металла. Его внутреннее пространство должно быть заполнено тяжелым металлом, к примеру, чугуном – это обеспечит плотное прилегание рабочего органа насадки к обрабатываемой древесине. Для изготовления заготовки подойдет стальная труба, внутрь которой необходимо залить расплавленный чугун или свинец. После застывания металла внешние края цилиндра нужно тщательно зашлифовать;
Внутри цилиндра по вертикальной оси потребуется просверлить тонкое сквозное отверстие, в которое нужно установить крепкий стальной стержень

При этом важно помнить, что цилиндрическая заготовка должна свободно вращаться на штыре. К боковой части штыря потребуется прикрепить ведомый ролик – он необходим для дальнейшей установки приводного ремня, вторая часть которого должна быть соединена с ведущей звездочкой муфты сцепления бензиновой пилы;
В задней части кородера нужно установить защитный кожух

Его можно сделать из тонкой стальной пластины или стеклоткани, пропитанной смолой и эпоксидным клеем. Кожух должен быть установлен на отдельной пластине, вторую часть которой потребуется приварить к корпусу самодельного короеда;
Все сделанные своими руками элементы кородера потребуется прикрепить к заранее подготовленной стальной штанге. Заднюю ее часть необходимо обработать так, чтобы ее можно было беспрепятственно установить вместо режущей гарнитуры хозяйственной бензопилы.

Чтобы протестировать самодельный кородер, нужно установить его на бензопилу и проверить в режиме холостых оборотов. При этом правильно подключенный короед должен вращаться на небольшой скорости, которая должна увеличиваться одновременно с нажатием оператора на акселератор бензоинструмента.
