Мини токарный станок

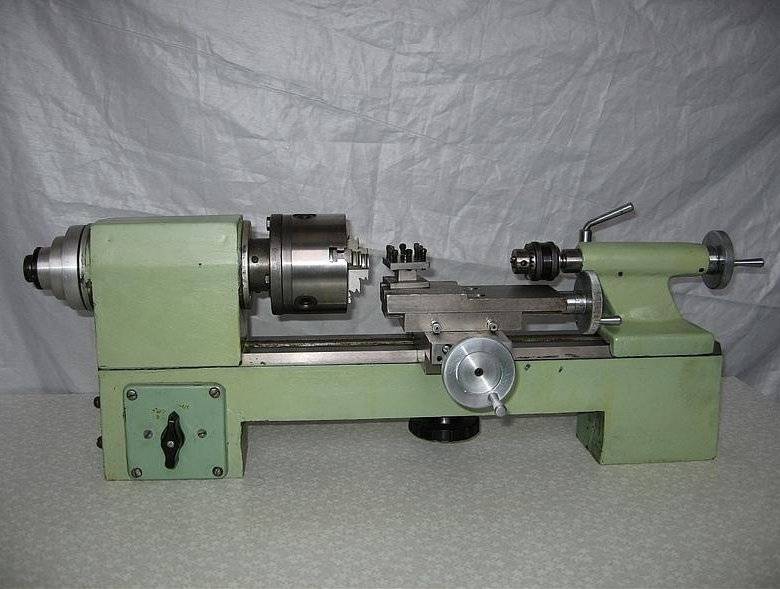

Устройство токарного станка для домашней мастерской

От металлообрабатывающих токарных устройств подобные мини-станки отличаются тем, что не требуют наличия системы охлаждения. Показатель мощности деревообрабатывающего агрегата также меньше. Это связано с физическими характеристиками материала, который обрабатывается на подобном оборудовании. Древесные заготовки гораздо лучше поддаются шлифовке или обточке, поэтому для работы с ними не требуется большой мощности.

Агрегаты для домашних мастерских учитывают возможность регуляции скорости вращения. Основными конструктивными элементами данного устройства, которые относятся к функциональной части, являются: патрон и резцы.

Основная функция патрона для токарного станка по дереву – обеспечение надежной фиксации заготовки, которая имеет определенный показатель сечения. В свою очередь, резец применяется для ручной работы на мини-станке, не имеющем суппорта. Как правило, резцовые агрегаты используются для изготовления различной бытовой утвари (например, черенков для лопат), а также для выполнения несложных заготовок под роспись.

Патрон фиксируется на передний узел (бабку), которая включает в себя коробку скоростей. Этот важный конструктивный элемент станка отличается кулачковым устройством.

Станки для домашнего применения, как правило, учитывают возможность регуляции скорости вращения

Благодаря наличию кулачкового механизма, появляется возможность надежной фиксации заготовки в патроне, а это очень важно для нормальной работы. Патрон отличается массивностью и отвечает за точное изменение положения заготовки во время ее обработки

А также это устройство выполняет вращение обрабатываемого деревянного изделия.

Задний узел включает в себя отверстие в виде конуса. Оно необходимо для установки центра, функция которого заключается в фиксации деревянной болванки. Часто такой упорный узел продается отдельно. Купить заднюю бабку токарного станка не составит труда, так как в интернете находится множество предложений по ее продаже.

Мини-станки способны справиться с базовым набором технических операций. Рассмотрим, что можно сделать на токарных станках по дереву:

• обточка;
• подрезка;
• шлифование;
• выполнение пазов;
• сверление отверстий;
• нанесение резьбы.

Настольные станки отличаются своими небольшими габаритами, однако на его функциональности это не сказывается

Что можно делать с помощью настольного токарного станка?

При всем существующем многообразии токарного оборудования, наиболее популярным вариантом группы остается классический — универсальный токарный станок с горизонтально установленными передней и задней бабками и автоматически перемещаемым суппортом.

На подобных станках можно проводить:

1. цилиндрическую, коническую и торцевую обработку заготовки,
2. сверление,
3. нарезание резьбы и отрезку,
4. фрезерование пазов и другие фрезерные работы (при наличии дополнительного оборудования).

ВАЖНО! Современный настольный токарный станок совмещает в себе многие возможности своих промышленных “братьев” с легкостью и малогабаритностью, что значительно снижает требования к выбору рабочего помещения и установке оборудования. Такие станки нашли широчайшее применение в:

Такие станки нашли широчайшее применение в:

• малых производствах и экспериментальных участках,
• ремонтных мастерских,
• исследовательских и испытательных лабораториях,
• моделировании, хобби и дизайнерских производствах,
• индивидуальном пользовании.

Сегодня, небольшой малошумный настольный токарный станок по металлу можно купить и поставить даже в жилое помещение: лоджию или комнату. А его владелец может стать сам себе ремонтным ателье, или реализовывать свои конструкторские мечты.

Примеры мини-токарных станков

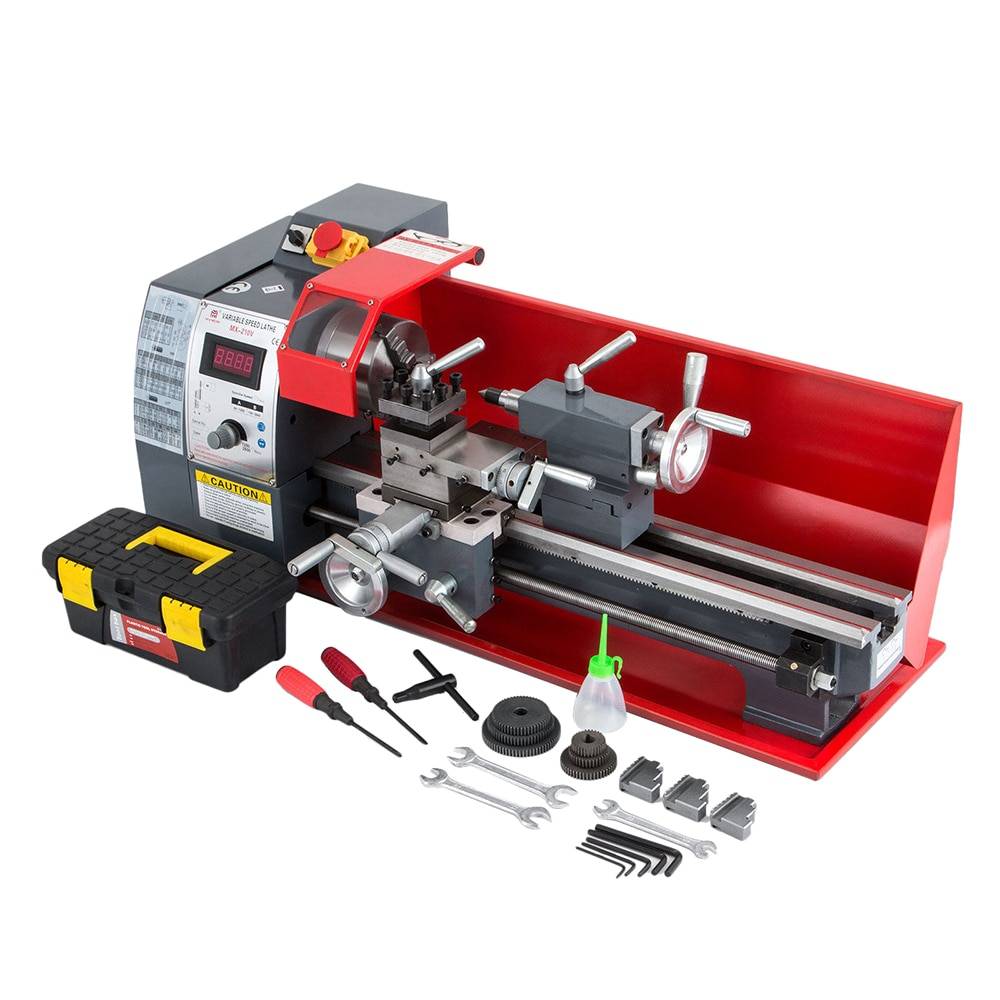

1) Корвет 401

Данный станок предназначен для обработки металлических изделий и из пластмассы.



В устройстве Корвет 401 предусмотрены следующие элементы:

v пиноль и центр бабки;

v суппорт поворотного типа и поперечный;

v поддон для стружки, образующейся в процессе работ по пластмассе либо металлу;

v фланец шпинделя;

v каретка.

v станина и салазки;

v самоцентрирующийся токарный трехкулачковый патрон;

v передняя бабка;

v резцедержатель;

v защитный щиток и кожух гитары;

v аварийный выключатель станка;

v рычаг для крепления резцедержателя;

v колпак на электрическом двигателе (на щетках);

v маховик пиноли;

Мини токарный станок имеет несколько рычагов, с помощью которых производят:

• выбор стороны, куда передвигается каретка;

• изменение скорости;

• управление направлением, в которое вращается шпинельный узел;

• управление подачей суппортов;

• автоматическая подача;

• фиксирование пиноли в необходимом положении.

Вспомогательными элементами станка, для обработки металла относят: болты для фиксации инструментов, гайки бабки (задней), винт, который задает движение каретке, резиновую ножку, индикатор. В комплектацию (заводскую) поставки станка включены все выше перечисленные элементы.

У шпиндельного узла значение радиального биения не больше 0,1 мм. Станку присвоен 1 класс электрической безопасности.

Особенности конструкции токарного станка по металлу «Корвет 401»:

• Коллекторный двигатель;

• Наличие большого выбора оснастки;

• Присутствует реверс вращения шпинделя;

• Имеется ременная передача, которая делает работу станка малошумной и предохраняет двигатель от перегрузки;

• Имеется магнитный пускатель, который исключает самопроизвольный пуск после временного отключения электропитания;

• Присутствует реверс подачи каретки;

• Поворотный суппорт для конического точения деталей небольшой длины

Имеются лимбы с делением шкалы 0.025 мм для точной подачи суппортов;

• Плавная регулировка вращения шпинделя в двух диапазонах;

• Возможность нарезать метрическую резьбу практически с любым шагом дает комплект сменных шестерен;

• Станок имеет таблицу для настройки станка при нарезании резьбы;

• Имеется индикатор нарезания резьбы для точного попадания резца в ручей предшествующего прохода при нарезании резьбы;

• Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта;

• Для конического точения деталей большой длины задняя бабка имеет боковое смешение, которое выставляется по шкале;

• Станок комплектуется поддоном для сбора стружки;

• Имеется защитный кожух с концевым выключателем для безопасной работы.

Какой токарный станок по металлу купить: рекомендации по выбору

При выборе настольного токарного устройства необходимо обратить внимание на ряд важных параметров. Мини-станки для дома, используемые для обработки металлических заготовок, могут иметь разную массу

Минимальный вес подобного агрегата составляет 13 кг, а максимальный – 400 кг. Соответственно, чем выше масса устройства, тем оно больше.

Еще один важный параметр, который стоит учесть при выборе настольного мини-станка – это его мощность. У небольших агрегатов этот показатель составляет не более 2,25 кВт. Отдельно стоит сказать, что существуют устройства, которые принято называть «маломощными». Они включают в себя привод с мощностью 0,15 кВт.

Перед тем как выбирать, с какой мощностью вы хотите приобрести малогабаритный токарный станок, рекомендуется определиться с его назначением. Для обработки небольших заготовок из цветных металлов подойдут менее мощные настольные токарные станки по металлу. Мини-агрегаты с большей мощностью подойдут, в свою очередь, для крупных деталей из прочного материала (например, сталь).

Для обработки изделий из цветных металлов подойдут модели небольшой мощности

Даже настольные устройства, предназначенные для домашних мастерских, являются сложными, с технической точки зрения, конструкциями

Поэтому при выборе мини-станка рекомендуется также обратить внимание на качество его составляющих

Немаловажное значение имеет материал, из которого выполнены конструктивные элементы устройства

Специалисты рекомендуют уделить отдельное внимание при выборе малогабаритного станка на следующие его составляющие: станина и суппорт. Эти элементы должны быть изготовлены из прочного металла

Наружная поверхность материала должна быть тщательно отшлифована.

Сегодня можно встретить множество агрегатов такого типа. Чтобы купить мини токарный станок по металлу, который подойдет для использования в вашем случае, рекомендуется изучить технические характеристики популярных моделей этих устройств в интернете.

Выбор подходящей модели для домашней мастерской

Подбор настольного токарного станка – дело ответственное. Избежать проблем, возникающих в процессе эксплуатации приобретенного оборудования, помогут следующие рекомендации.

• Перед покупкой требуется сопоставить количество необходимых функций со стандартными возможностями станка. Возможно, придется приобретать дополнительные комплектующие детали и инструменты.
• Немаловажным пунктом является сопоставление размеров и формы заготовок, диаметра их обточек. От данных параметров зависит расстояние до суппорта.
• Рекомендуется учитывать совпадение требуемой точности предполагаемых операций с функциональными возможностями устройства.
• Учитываются планируемые масштабы работ и частота их проведения.

Одним из важных пунктов при подборе настольного станка является изучение конструкционных особенностей, позволяющих установить дополнительные приспособления. Они могут не входить в стандартный комплект устройства. В таком случае требуемые узлы приобретаются отдельно по заказу клиента.

Технические характеристики

Выбор токарного станка не проводится без изучения ее технических характеристик. Значение имеют следующие параметры.

• Вес и место расположения. Не стоит приобретать самый тяжелый станок. Это не гарантирует точность работ. В приоритете постоянное расположение оборудования. Если предполагаются частые перемещения с места на место, рекомендуются модели весом до 45 килограммов.
• Рабочее напряжение. Помимо устройств с однофазной сетью, выпускаются станки, требующие напряжения в 380 B.
• Мощность. Данный параметр зависит от того, какие материалы придется обрабатывать. Для решения большинства задач достаточно 400 Вт.
• Скорость. От нее зависит оперативность выполняемых операций. Рекомендуется уточнить, с какой скоростью будет вращаться вал со шпинделем и можно ли её регулировать.
• Наличие реверса шпинделя. Если нужно поменять сторону вращения детали не придется менять положение ремня.
• Цена деления лимба подачи. Чем меньше деление шкалы, тем точнее проходит корректировка движение резца.
• Расстояние между передней и задней бабкой. Данный параметр указывает, какая длина обрабатываемых деталей допускается на используемом устройстве.
• Диаметр пиноли. Чем больше его величина, тем меньше вибрирует деталь во время работы.

Приобретение б/у оборудования

Сэкономить финансы поможет покупка станка б/у. Избежать проблем помогут следующие рекомендации:

Обязательно потребуйте техническую документацию, прилагаемую производителем

Если таковая отсутствует, лучше отказаться от покупки.
Проверьте работу станка и протестируйте его функциональные возможности во всех режимах.
Убедитесь в наличии комплектующих узлов, указанных в техническом паспорте.
Обратите внимание на люфты подвижных деталей. Зазоры должны соответствовать характеристикам, указанным производителем.
Проверьте вращение шпинделя

Убедитесь, что обработка ведется с точностью, заявленной в техническом документе.

Преимущества токарных мини-станков

Агрегаты подобного типа имеют целый ряд преимуществ перед крупногабаритными, профессиональными устройствами. Например, для эксплуатации подобного оборудования достаточно стандартной, бытовой электрической сети, напряжение в которой составляет 220 В. При желании мини-станок можно адаптировать для подключения к сети, которая имеет напряжение 380 В (трехфазная).

Еще одним немаловажным достоинством домашнего токарного агрегата является то, что он расходует небольшое количество электроэнергии при эксплуатации. Срок годности микростанков такого типа может достигать нескольких десятков лет. То, сколько он вам прослужит, напрямую зависит от двух факторов: правильного использования и своевременного обслуживания.

Для увлечения срока службы металлообрабатывающего агрегата следует регулярно проводить технические осмотры и обслуживание

Благодаря своей компактности, такой микростанок можно расположить в любом подходящем помещении (комната в квартире, гараж и т. д.). Агрегаты подобного типа позволяют довольно быстро научиться обрабатывать металлические детали начинающим токарям. А также стоит сказать о том, что стоимость токарных станков для дома является более чем доступной для большинства людей.

Ну и, наконец, важным достоинством подобных устройств является еще и то, что их можно оснащать дополнительными приспособлениями. Это позволяет проводить на них фрезерную обработку металлических деталей, что значительно расширяет их эксплуатационный спектр.

Возможности мини станков

Универсальный мини токарный станок по металлу – настоящая мечта для домашнего умельца. Он позволяет выполнять широкий спектр работ по металлообработке. Имея в своей мастерской такое оборудование уже не нужно заказывать дорогостоящие детали на замену и ждать и прихода от поставщика месяцами. Нестандартные металлические мелкие детали можно изготавливать и дорабатывать самому. Мини токарные станки это идеальное решения для гаража с небольшим автосервисом, небольшого непрофильного производственного цеха, реставрационной мастерской или СТО.

Конструктивно миниатюрный станок несильно отличается от своих промышленных полномерных аналогов. Хотя полностью сохранить функциональное разнообразие в переходе к миниатюрному размеру не удается, все основные элементы конструкции сохраняются:

1. Станина.
2. Суппорт
3. Передняя бабка (шпиндельный узел).

Станина – это основа, базовая и наиболее массивная деталь, на которой крепятся все остальные элементы, по ней же происходит движение. В мини станках станина обычно имеет крепления для установки на стол или в более экзотическом варианте на стену

Передняя бабка обычно содержит ременной привод, электродвигатель, передаточную коробку и шпиндель. С помощью различных видов патронов не передней бабке зажимается деталь для обработки.

Основные виды зажимных патронов:

• трехкулачковые;
• четырехкулачковые;
• цанговые;
• клиновые;
• рычажные;
• сверлильный патрон.

Обрабатываемая деталь фиксируется в шпинделе на передней бабке. Задняя бабка перемещается по направляющим основания в процессе обработки и расположенный на ней инструмент проводит необходимую обработку.

Настольные мини токарные станки по металлу относятся к разряду токарно-винторезных и могут выполнять довольно широкий перечень операций по металлообработке:

• нарезка резьбы снаружи и внутри изделия;
• расточка деталей;
• сверление;
• нанесение пазов;
• торцевание;
• зенкерование.

Основные достоинства агрегатов

Станок с ЧПУ по металлу обладает следующими преимуществами:

• оптимальный расход электроэнергии;
• небольшая цена агрегата;
• высокая жесткость при минимуме вибрации в ходе работы;
• небольшие габариты и масса, что позволяет пользоваться оборудованием даже в помещениях малой площади;
• осуществление высокоточной обработки за счет присутствия роликовых прецизионных подшипников;
• работа от стандартной или адаптированной электросети;
• тихая работа;
• возможность домашней эксплуатации;
• надежность и продолжительный срок службы;
• простота обслуживания и работы.

Такая особенность позволяет классифицировать указанное оборудование как универсальное.

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.
Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

Чертеж для сборки станка

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Производительность токарно-винторезных станков Россия

Станок токарный 16К20 обладает высокой производительностью основного привода, большой надёжностью звеньев кинематических цепей и жёсткостью их основного движения и подач, виброустойчивостью, большие разбросы скоростей и подач делают возможным выполнение на нём высокопроизводительного резания твёрдосплавными и минералокерамическими инструментами.

Токарно-винторезные станки ДИП-300 и ДИП-500 относятся к лобовым станкам, т.е. позволяют обрабатывать сравнительно короткие заготовки большого диаметра.

Конструкционная особенность задней балки токарно-винторезного станка 16В20 предполагает осуществление её поперечного смещения, благодаря этому на подобных станках могут производить обработку пологих конусов. Возможно, соединение нижней части суппорта с задней балкой при помощи специального замка, такое иногда может потребоваться при процессе сверления задней бабкой и использования её перемещения от суппорта.

На токарный станок 1К62 возможна установка следующих люнетов: подвижный, у которого диаметр установки варьируется 20-80мм, и неподвижный, с диаметром установки 20-130мм. В конструкции станка предусмотрен специальный упор, который может ограничивать продольное перемещение каретки, в свою очередь, суппорт устанавливается на передней полке станины. При установлении такого упора скорость движения суппорта ограничивается 250 мм/минуту.

Станок токарный 1к62 является бестселлером российского станкостроения, и чаще всего встречается на вторичном рынке. Современным аналогом станка токарного 1к62 является станок 1В62Г. Токарный станок 1к62 зарекомендовал себя как безотказный, надежный и долговечный станок.

Классификация токарно-винторезных станков Россия

Наша фирма поставляет токарно-винторезные станки такие как: 16К40, SAMAT-400S, 1М63, 1Н65, КА-280, МК6056, СА550, СА564, СА562, ИЖ-250ИТВМ, ГС526У, 1К625Д, 16В20/750, 1В62Г/1000, 1В62Г/1500, 1В625М/1000, 1В625М/1500, 1В625М/2000, дип-300, 1М63Н (дип-300), 163 (дип-300). станок токарный 16к20, станок токарный 1к62, а так же все возможные аналоги. Токарный станок 1к62 является бестселлером Российского станкостроения, и чаще всего встречается на вторичном рынке. Современным аналогом станка токарного 1к62 является станок 1в62г. Токарный станок 1к62 зарекомендовал себя как безотказный, надежный и долговечный станок. В простонародии токарно-винторезный станок с диаметром обработки 600мм. называют дип-300. К станкам дип-300 относяся 1М63Н, CU630, CW6163 и другие. Самым ярким представителем станков типа дип-300 является токарно-виторезный станок Рязанского станкостроительного завод модели 1М63Н. На егодняшний день на вторичном рынке встречается много станков токарно винторезных типа дип-300 после капитального ремонта. Токарный станок 16к20 является аналогом 16В20 и 1В625Г. Токарный станок 16к20 еще называют Дип-200.

В данной категории представленны следующие модели токарно винторезных станков: 16К40, SAMAT-400S, 1М63, 1Н65-5, 1М65, ГС526У-01, 1В62ГУ, 16В20/750, 1В625М/1000, 1В625М/1500, 1В625М/2000, РТ117, РТ817, 16К20, 1К62

Настольный токарный станок — самая недорогая версия исполнения. Чаще всего используются для обработки металлических деталей с максимальным диаметром 100-300 мм и длиной до 800 мм. Такие станки широко применяются в мастерских, учебных заведениях, испытательных лабораториях или на малых производствах. Также подходят и для бытового применения — моделирования и хобби.

Токарные станки по металлу:

Лучшие токарные станки по металлу

Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

Jet BD-8VS 50000911M

Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.

Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.

Достоинства:

• Все органы управления расположены удобно в одном месте;
• Заготовка позиционируется с высокой точностью;
• Массивная задняя бабка;
• Рабочая зона имеет длину 400 мм;
• Надежный защитный экран;
• Прямой привод шпинделя.

Недостатки:

Небольшой вес.

Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.

Proma SM-300E 25951830

Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.

Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.

Достоинства:

• Ровная станина;
• Две скорости;
• Информативное управление;
• Защитный кожух;
• Удобная регулировка для дюймовой резьбы.

Недостатки:

Небольшой вес.

Ferrox ML 110×125 Vs 44924

Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.

Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.

Достоинства:

• Экономичность;
• Занимает мало места в мастерской;
• Не нуждается в сложном техническом обслуживании;
• Прочный корпус;
• Станина изготовлена из чугуна.

Недостатки:

Нет метрической и дюймовой резьбы.

Triod Lamt-500P/400 113016

Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.

Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.

Достоинства:

• Точность при обработке;
• Хорошая комплектация;
• Устойчивость;
• Метрическая и динамическая резьба.

Недостатки:

• Высокая цена;
• Требуется подключение к трехфазной электросети.

Лучшие плоскошлифовальные машины

Конструкция и принцип действия

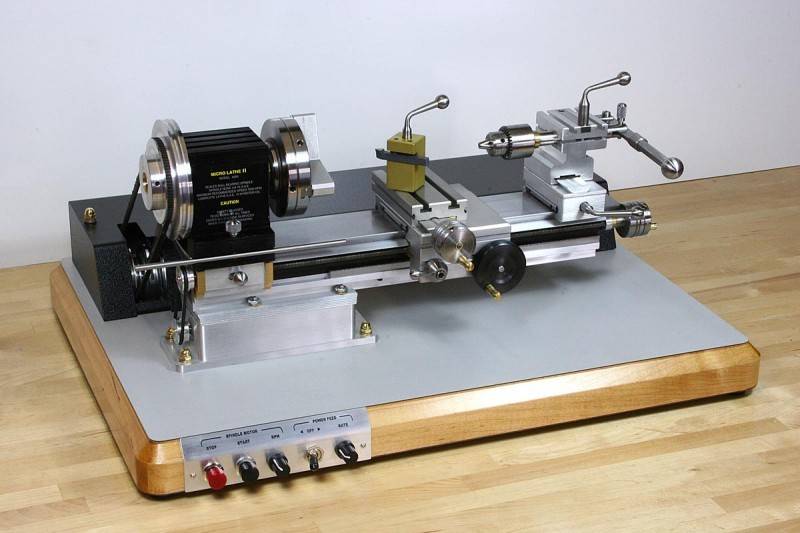

токарный станок хобби-класса

Устройство мини аппарата практически ничем не отличается от его «крупного» собрата. Сложность конструкции объясняется высокими требованиями к точности готовой продукции и качествами обрабатываемых материалов.

Основные детали станка: станина и суппорт. Станина — это основание для остальных узлов. Суппорт предназначен для фиксации и передвижения резца в точно обозначенном направлении.

До запуска станка деталь фиксируется на передней стойке (бабке) в шпинделе, который получает движение от электродвигателя. Здесь же размещены устройства управления и коробка скоростей. Шпиндель — это деталь в форме цилиндра, обладающая очень точной геометрией. На нем вырезаны посадочные пояски для подшипников. Последние совмещаются с ответными канавками в передней стойке. Характеристики шпинделя во многом отвечают за точность обработки. Суппорт перемещается за счет передаточных устройств и вала хода.

При точении удлиненных заготовок второй конец поддерживается задней стойкой (бабкой), где для этой цели предусмотрен центр. Здесь же можно зафиксировать резец (метчик, сверло) для растачивания торца. Задняя стойка представляет собой литую конструкцию, которая перемещается по направляющим основания. Для передвижения предусмотрена рукоятка, установленная в определенном положении, она фиксирует бабку в нужной точке. Поперечное положение задней бабки регулируется винтом, который используется при необходимости совмещения центров (соосности) и точении заготовок в форме конуса. Вибрация устраняется с помощью люнетов различного диаметра.

Масса настольного аппарата может быть от 13 до 60 кг, при мощности около 500 Вт. Для сравнения — мощность полупрофессионального станка составляет не менее 1000 Вт. Он вполне справится с производством небольших партий деталей. Мини токарный аппарат для дома подключается к электросети 220 В, он работает очень тихо.

Приспособления для крепежа детали

четырехкулачковый патрон

В зависимости от формы заготовки используются следующие варианты ее фиксации в станке:

• планшайба — для крепления заготовок сложной конфигурации или крупных габаритов. Минус этого способа фиксации в сложности крепления и центровки заготовки относительно оси;
• трех- или четырехкулачковый патрон — различают каленые и мягкие;
• цанговый патрон — удобен для фиксации тонких заготовок, например, из прутка либо зажима уже обточенной детали;
• сверлильный патрон — не выдерживает радиальные напряжения, зато может зажимать детали самых различных форм и размеров.

Основные узлы

Схема токарно-винторезного станка:

Основными узлами и деталями токарного станка являются.

1. Все элементы размещаются станине. Она является основой для всего оборудования. Ее прочность гарантирует точность обработки заготовок. Промышленные образцы отливают из ковкого или модифицированного чугуна. Потом протачивают направляющие, по которым могут скользить вспомогательные приспособления. Чтобы гарантировать устойчивость этот элемент стараются сделать массивным, дополнительно крепят на мощное основание. Используют анкеры для фиксации фундаменту.
2. Передняя бабка оборудуется шпинделем. На нем устанавливают патрон или поводковые механизмы. Внутри передней бабки размещают коробку передач. При необходимости частота вращения патрона может быть низкой или высокой.
3. В нижней части передней бабки имеется еще коробка подач. Она нужна для организации перемещения инструмента.
4. На станине с обратной стороны устанавливают заднюю бабку. Чаще всего используют пиноль. Ее размещают соосно со шпинделем передней бабки. Для обработки длинномерных заготовок тут ставят конус. Он может быть неподвижным или вращающимся в подшипниках. Можно разместить тут сверла или резьбонарезной инструмент. Специальный маховичок позволяет производить продольную подачу.
5. Суппорт расположен сбоку от станины. Он перемещается по направляющим станины. Тут имеются приспособления для фиксации резцов, устанавливаемых в резцедержателе (специальном устройстве для установки нескольких типов инструмента). В суппорте есть вспомогательные приспособления, позволяющие осуществлять продольную и поперечную подачу инструмента при обработке. Задавая, условия перемещения, можно обрабатывать поверхность деталей по сложному профилю.

В качестве вспомогательных устройств станка используют:

• насос для подачи смазывающей охлаждающей жидкости (СОЖ) в зону обработки;
• поддон, тут собирается стружка, сюда же сливается СОЖ;
• локальная подсветка помогает токарю направить освещение на резец и деталь;
• защитный экран защитит человека от стружки, влаги и других опасных элементов.
