Мангал из газового баллона

Конструкция мангала из баллона

Перед началом работ нужно разработать чертеж будущего изделия. В конструкции предусматриваются:

• поворотная крышка, для ее изготовления будет использована часть обечайки;
• для открывания и закрывания крышки при эксплуатации понадобится ручка. С целью предотвращения ожогов снаружи надевается деревянная рукоять;
• петли понадобятся для поворота крышки при открывании и закрывании. Использовать заклепки нецелесообразно, они могут расплавиться, так как внутри в процессе горения возможно повышение температуры свыше 700…800 ⁰С;
• края срезанной обечайки нужно усилить уголком. Он дополнительно уплотнит стык между частями;
• для отвода продуктов горения необходимо приварить патрубок с коленом;
• все устройство нужно поставить на ножки, высота которых поможет эксплуатировать мангал, не наклоняясь при приготовлении пищи;
• под самим баллоном целесообразно разместить полочку для твердого топлива;
• чтобы дрова или уголь нормально горели, нужно организовать приток воздуха. Для этого достаточно прорезать поперечные пазы. Возможен и более продвинутый вариант с использование трубопроводов для принудительной подачи воздуха.

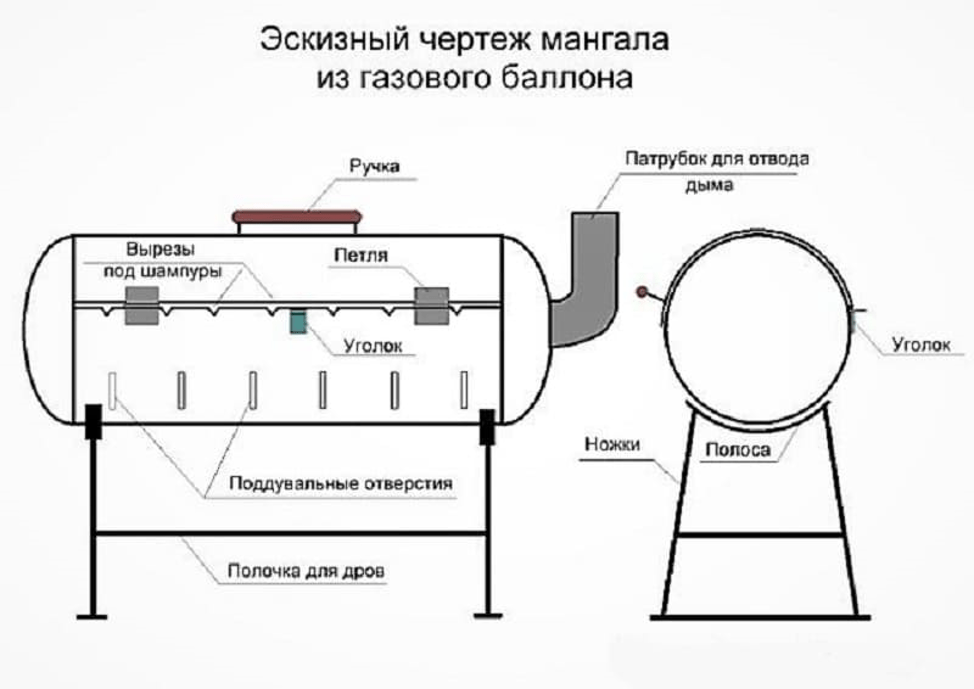

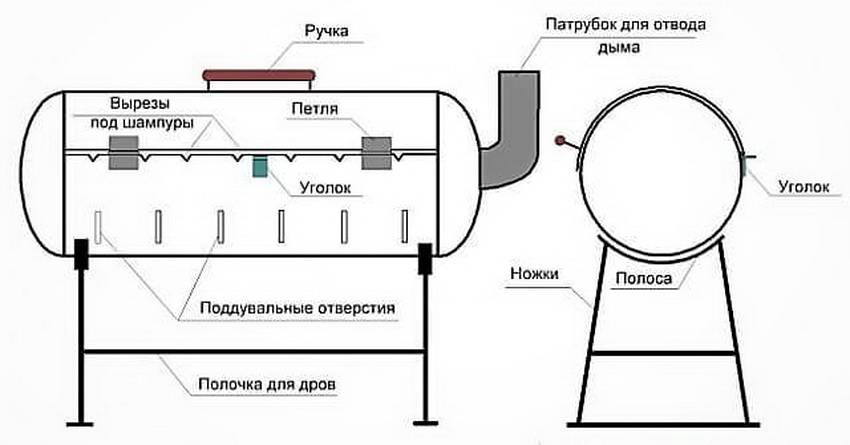

Эскизный чертеж будущего мангала

В процессе изготовления в проект могут вноситься дополнения или некоторые изменения. Их цель – оптимизация конструкции установки.

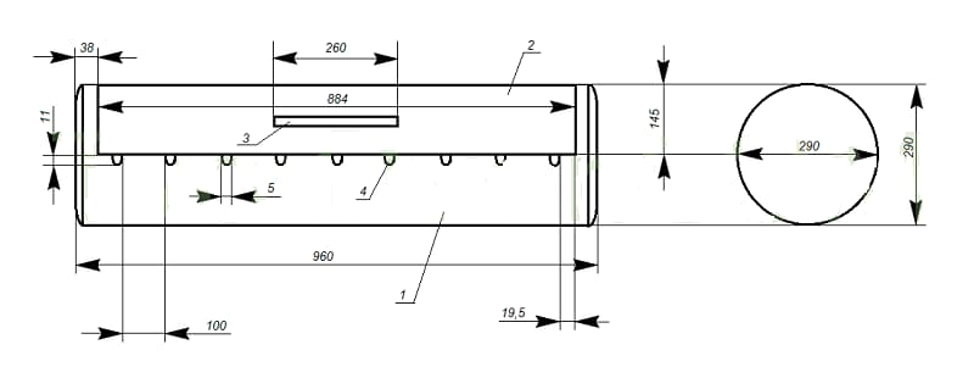

Основные резы заготовки перед началом сварочных работ

Самыми распространенными являются баллоны, объем которых составляет 50 л. Их проще достать. Они реализуются на заправочных станциях, где производится заправка пропаном. Там всегда имеются непригодные для дальнейшей эксплуатации емкости.

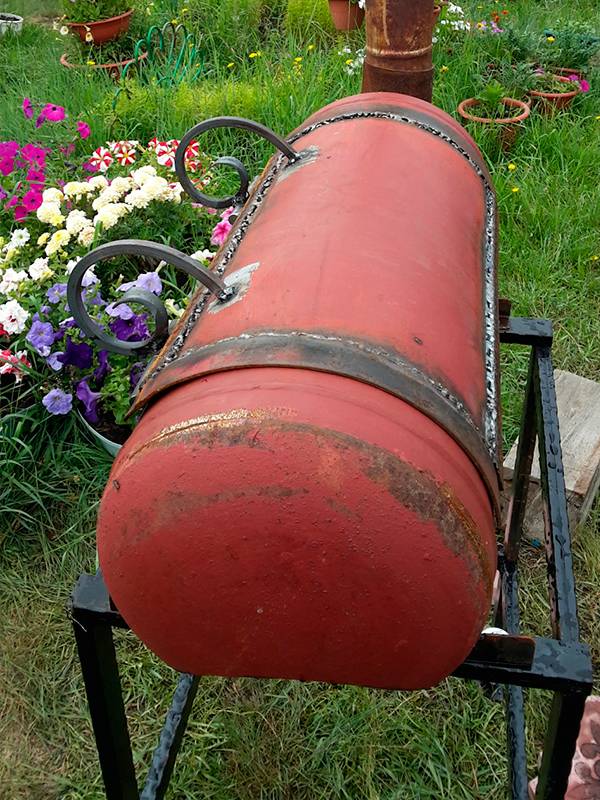

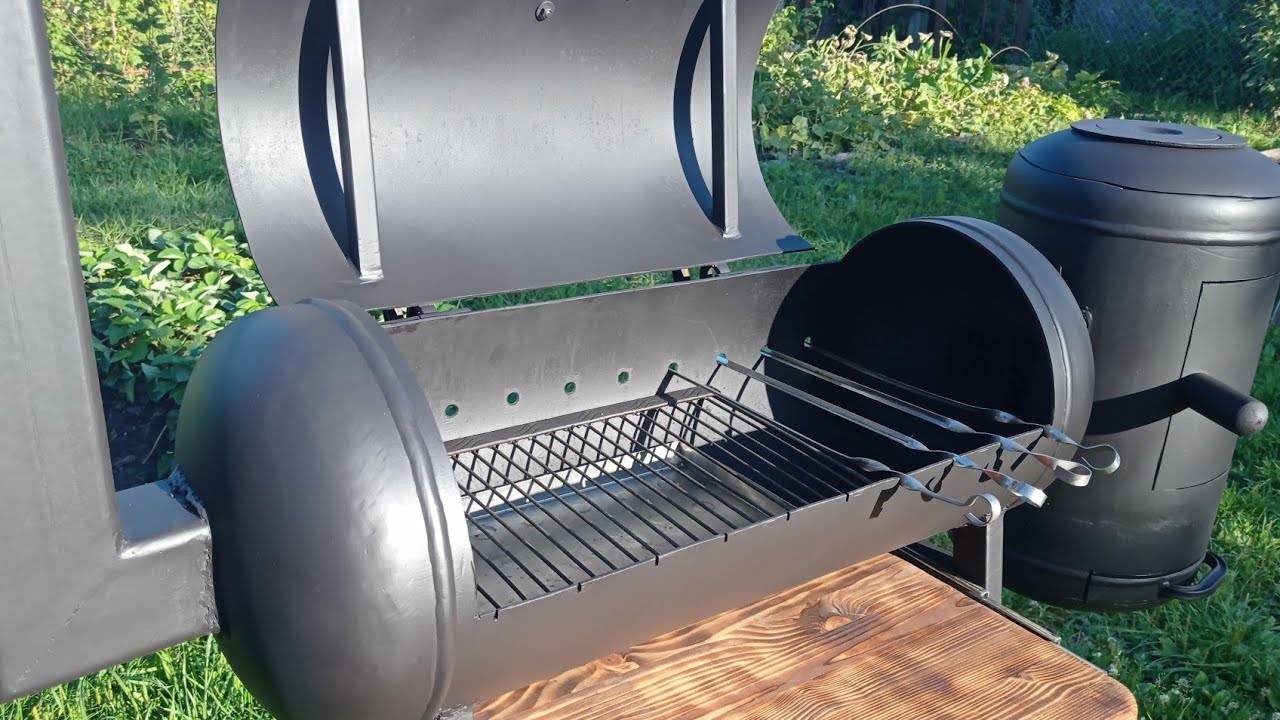

Креативная конструкция садового мангала из баллона

Некоторые мастера создают довольно интересные конструкции. В них предусматривают установку вспомогательных полок для установки посуды, полуфабрикатов и готовых блюд.

Можно встретить самодельные конструкции, где устраивают навесы от дождя. Тогда приготовление пищи можно выполнять даже в непогоду.

Наличие закрывающейся камеры превращает мангал в барбекю из газового баллона. Здесь пища готовится в замкнутом пространстве. От прогорающих углей тепловой поток излучения направляется на внутреннюю цилиндрическую поверхность, а потом отражается от нее и попадает на приготавливаемую пищу. Создается барбекюшница, в которой удобно готовить блюда восточной кухни.

Внимание! Можно услышать мнение, что внутри подобных барбекюшниц нагрев продукта происходит неравномерно. На самом деле наличие отражающих поверхностей из толстого металла позволяет поддерживать высокую температуру во всем объеме

Тепловое излучение распространяется во все стороны, а потом отражается на продукты, располагаемые на решетке.

Возможным продолжением может стать малогабаритная коптилка для горячего копчения мясных и рыбных продуктов.

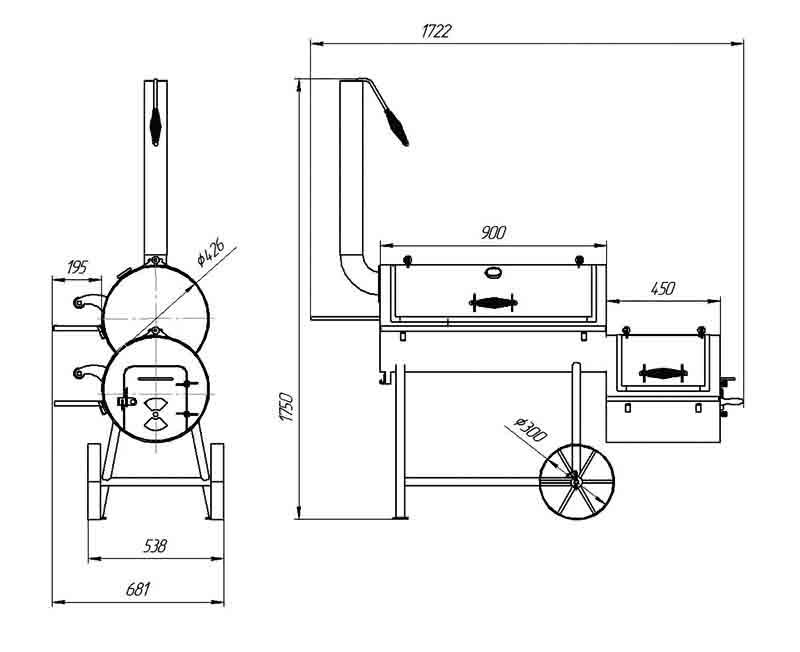

Чертеж коптильни из двух газовых баллонов

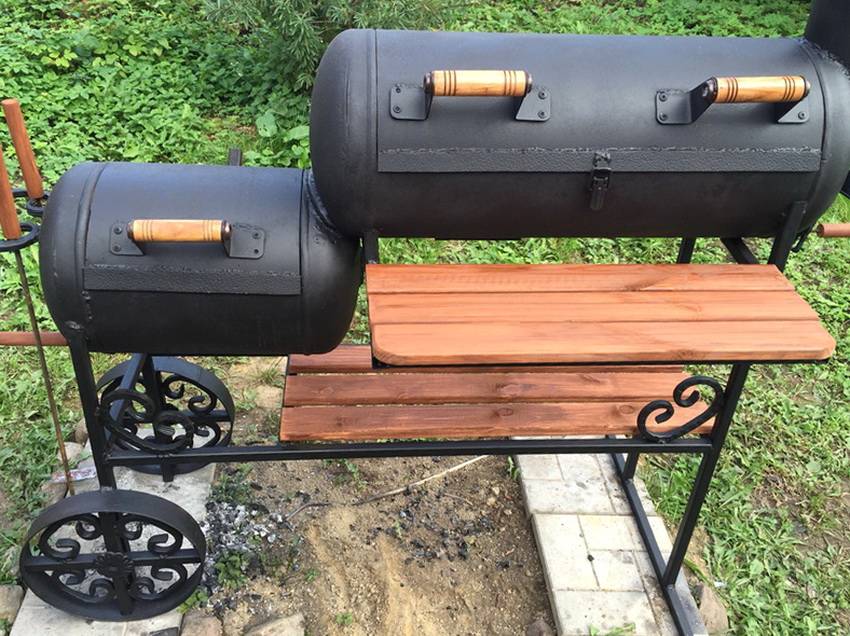

Реальное исполнение коптильни

Как правильно пользоваться

Чтобы мангал служил долго, за ним нужно правильно ухаживать, даже если им давно не пользовались. Нужно следовать ряду рекомендаций:

1. Чистка после использования. Нужно убрать из бака все, что там осталось. После этого можно промыть водой, по возможности удалить нагар.
2. На зиму и в непогоду лучше убирать мангал с улицы в закрытое помещение. Даже при качественной покраске или обработке металл остается уязвимым для появления коррозии и ржавчины.
3. Смазка для петель поможет избежать появления скрипа при открывании крышки. Также это сохранит их работоспособность на долгое время.
4. Своевременное применение краски. Если вдруг появилась ржавчина, старая краска потрескалась, нужно зачистить проблемное место и покрыть новым слоем краски после обработки специальным средством.

Соблюдение этих простых правил по уходу за мангалом поможет увеличить срок его эксплуатации.

Почему именно баллон?

Основной проблемой металлических жаровен считается быстрое прогорание металла. Слишком тонкий лист не выдерживает постоянного нагрева, становится слишком восприимчивым к коррозии, приобретает хрупкость. Как результат – постепенно разрастающиеся дыры на дне или распадающийся по швам короб.

Толстый металлический лист (3…5 мм) нужных размеров обойдется в солидную сумму, даже если покупать его в металлоломе, а вот списанный кислородный или пропановый баллон без вентиля (или с неработающим вентилем) будет стоит в 1,5…2 раза дешевле.

У газовых баллонов, даже самых маленьких, толщина стенки редко составляет менее 3 мм, что вполне достаточно для не слишком длительного горения.

Таблица 1. Размеры пропановых баллонов.

Таблица 2. Размеры кислородных баллонов.

Поскольку из соображений удобства приготовления чаще всего выбирают баллоны емкостью 40…50 л, то толщина стенки будущего мангала получается от 3 мм (для пропановых баллонов) до 6 мм – для кислородных, что вполне достаточно.

Резка

Особенности этого процесса зависят от того, какой мангал из газового баллона владелец решил сделать. Некоторые люди просто распиливают емкость пополам. Распил осуществляется вдоль баллона. При этом делают так, чтобы продольный сварной шов металлической емкости находился на несколько сантиметров ниже.

Когда прорез на одной стороне завершен, стоит сразу приступить к фиксации петель. Это стоит делать потому, что баллон все еще является цельной конструкцией, и крышка никуда не движется. Благодаря этому, завесы приваривать очень удобно. Более того, существенно уменьшается вероятность допуска ошибки. Об этой хитрости часто говорят на видео. Также ее предусматривают лучшие пошаговые инструкции.

Для крепления петель сначала следует сделать отверстия для заклепок. Далее,приложить петли и вставить заклепки. Если они алюминиевые, то целесообразно приваривать петли. Петли стоит размещать в одном направлении. Тогда крышку можно будет снять. После фиксации петель продолжают резку.

Согласно разным чертежам и видео крышку лучше вырезать. Продольные распилы делают посередине баллона. Поперечные следует осуществлять в местах, расположенных в 2-3 см. от поперечных швов. Работать нужно так, чтобы линии распила получались ровными. В противоположном торце от вентиля выпиливают отверстие для поддувала. Достаточно дыры размером в 5х5 см.

Процесс изготовления: инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

1. На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
2. Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
3. Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.
4. В итоге из одного баллона мы получаем два элемента мангала.
5. Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.
6. В итоге картина должна быть вот такой:
7. После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
8. Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.
9. Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
10. Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
11. Выполняем варку ручек, после чего надежно закручиваем их.

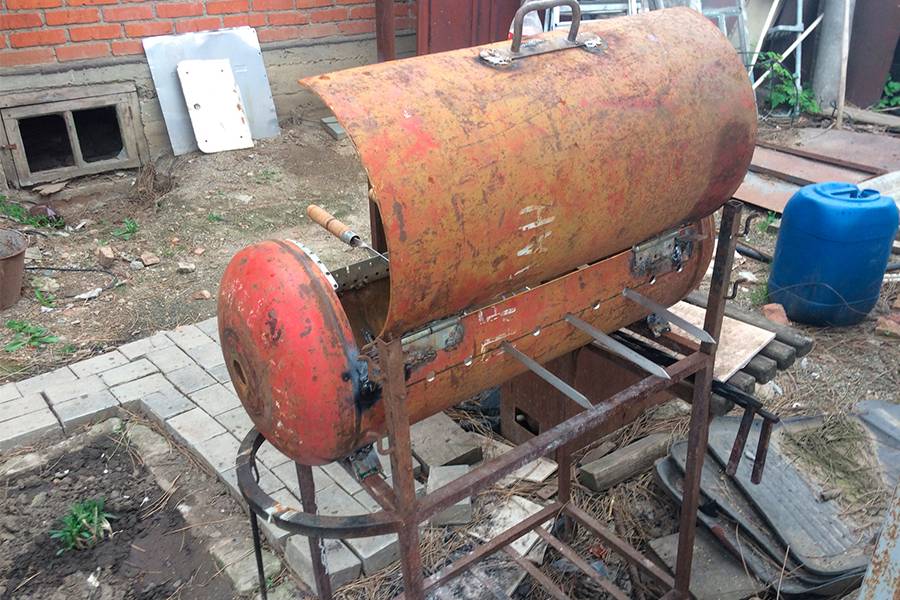

12. На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
13. Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
14. Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.
15. По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

Особенности мангала, изготовленного на основе газового баллона

Самостоятельное изготовление дает возможность подбирать необходимые параметры, функционал оборудования. Мангалы из газовых баллонов пользуются популярностью среди владельцев дачных участков и домов. Установка дополнительных элементов дает возможность готовить множество продуктов различными способами. Предлагаемые модели на рынке зачастую не соответствуют пожеланиям клиента, отсутствуют регулировки высоты или конструкция недостаточно емкая.

Преимущества и недостатки

У всех приборов существует ряд положительных, отрицательных сторон. Мангал из газобаллонного оборудования прославился простотой конструкции и прочими качествами:

• простой способ изготовления позволяет даже не опытному мастеру соорудить мангал, имея на руках инструменты, приспособления, а также наглядное пособие;
• использование подручных средств исключает финансовые затраты, денежные потери влекут только инструмент, некоторые дополнительные элементы;
• продолжительный срок службы происходит за счет толстого металла в стенках баллона, изготовленная деталь не подвержена температурным воздействиям или механическим повреждениям;
• откидная крышка позволяет делать любимые блюда на открытом воздухе при неблагоприятных погодных условиях;
• мобильная конструкция позволяет переносить мангал на участке либо в машине, надежное днище дает возможность не заливать угли водой, а просто прикрыть мангал крышкой.

Недостатки мангала из газового баллона:

• габариты конструкции могут не всегда позволить переместить, установить мангал в нужное место;
• вес конструкции велик, поэтому перемещение без специальных приспособлений в одиночку невозможно;
• использование дров затянет процесс готовки на долгое время.

Нюансы использования полученного изделия

Правильная техническая эксплуатация дает возможность использовать изготовленную конструкцию продолжительное время. Во время простоя лучше убирать конструкцию в закрытое помещение, для исключения воздействия прямых солнечных лучей и образования коррозии.

Устранение посторонних запахов происходит путем обжига внутренней части мангала. Конструкцию необходимо использовать вдали от легковоспламеняющихся частей, так как во время эксплуатации может выскочить искра. После использования рекомендуется высыпать золу, качественное сырьё может продолжать тлеть до нескольких суток.

Инструменты необходимые для работы

Для быстрой работы необходимо приготовить соответствующий инструмент. Понадобиться набор инструментов домашнего мастера, а также несколько дополнительных вещей:

• болгарка или шлифовальная машинка;
• сварочный аппарат любого типа;
• средства индивидуальной защиты, очки, перчатки;
• металлические дверные петли в количестве от 3 до 5 штук;
• заклепочный пистолет, заклепки;
• зубило, молоток;
• отвертка, гаечный разводной ключ;
• дрель с набором сверл (обязательно наличие сверла 10-12 мм);
• трубы для дымохода и ножек, к последним применяются материалы от неиспользуемых швейных машин.

Использование инструментов требует определенных навыков, материал газовых емкостей достаточно толстый, не каждый начинающий мастер сможет грамотно распилить, сварить металл.

Особенности такого устройства

Простейший металлический мангал имеет форму коробки без крышки, на дне которой тлеют угли, а на борта в поперечном направлении укладывают шампуры. Такие сооружения просты и недолговечны, поскольку их чаще всего изготавливают из обычной листовой стали. Она быстро прогорает, и мангал выходит из строя.

Если в качестве донора использован газовый баллон, форма жаровни меняется. Вместо лотка прямоугольного сечения возникает полукруглый желоб.

К нему можно собрать подставку, которая крепится жестко или является съемным элементом. К верхней части (где вентиль) приваривают дымоход, который подключают к дымовой трубе.

Если в закрытую жаровню уложить продукты и заткнуть дымоход, получается компактная и весьма эффективная коптильня. Кроме того, крышка позволяет сохранить внутреннюю часть в сухости, если вдруг начался дождь.

Сам процесс изготовления мангала достаточно прост. Основные усилия прилагаются для создания привлекательного внешнего вида. Как правило, старые баллоны выглядят весьма печально и нуждаются в очистке и нанесении финишного покрытия.

Здесь могут использоваться различные варианты, некоторые пользователи создают весьма выразительные и оригинальные изделия в виде подводных лодок, паровозов и т. п.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

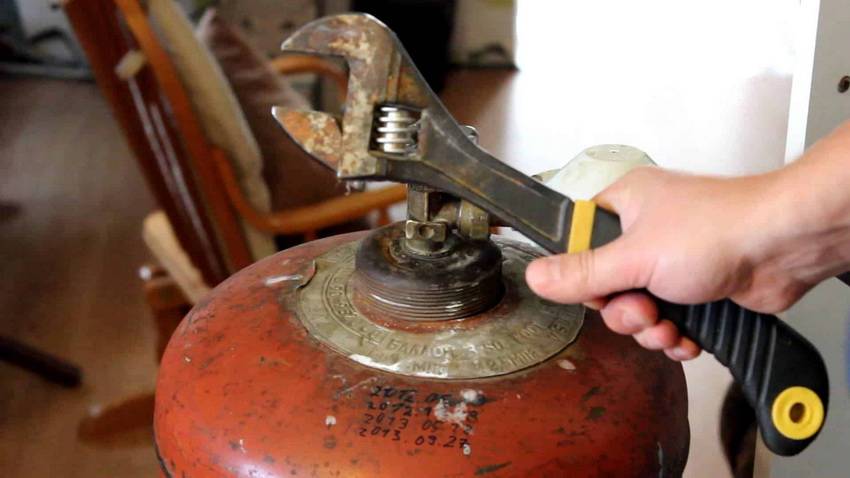

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

Сгибаете заготовку, потом завариваете швы

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Дно и стенки можно усилить — чтобы их не выгибало от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Как прикрепить к дну мангала из металла ножки из труб

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

• свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
• к нему привариваете дно, и после — стенки.

Эти мангалы из металла сделаны на каркасе

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

Самодельный мангал под навесом с «кухонным» уголком

https://youtube.com/watch?v=9nkta7qtpFk

Изготовление мангала

Порядок действий:

• Крышку закрывают и по передней и боковым кромкам приваривают металлическую полосу. Она нужна для большей герметичности;
• Прикрепляют ручку.

На этом изготовление мангала можно считать завершенным.

Ножки

Сидеть перед мангалом на корточках неудобно. Кроме того, он может раскачиваться или даже покатиться по склону. Поэтому, понадобятся ножки. Их можно изготовить как отдельный элемент, или приварить к мангалу насовсем.

Если ножки отдельные, можно изготовить складную конструкцию из двух пар, соединенных в центральной части крест-накрест. Поперечина также делаются складными, из двух половин, на конце скрепленных резьбовым элементом. Такие ножки можно сложить и поместить в багажник автомобиля, или уложить на стеллажи для зимнего хранения.

Стационарные ножки проще. Это могут быть простые трубы нужной длины, приваренные к днищу мангала. Вариантов много, выбор подходящего типа опор — прерогатива владельца.

Ножки и схема сборки

Ножки мангала изготавливаются из метровых отрезков 35 мм уголка. Для возможности установки на грунт низ каждой ножки обварен «пяточкой».

В 35 мм от верхнего края на одной из полок делается надрез на всю глубину. В этой же полке, на 250 мм ниже, выполняется второй надрез, затем они оба соединяются продольным. В нижней части пропил продолжается еще на 40 мм. Получившийся «язычок» следует загнуть внутрь уголка, выровнять, прихватить снизу сваркой и обрезать выступающие излишки.

Вверху надрез продолжается ещё на 15 мм, но здесь его нужно расширить до 7–8 мм, то есть на толщину стенки мангала и полки уголка верхней рамки. Рекомендуется обрабатывать этот участок детали вручную напильником, подгоняя ширину пропила для плотного примыкания ножек к корпусу. После установки всех ножек нужно через отверстия на углах дна и рамки перенести на косынки внутри уголков, а затем засверлить по меткам отверстия 8 мм. Ножки нужно сложить «квадратом» и засверлить одно отверстие 10 мм по центру и два отверстия 6 мм в 150 см от краёв неразрезанной полки.

Собирается мангал так:

1. В нижнюю рамку вкладываем дно.
2. Устанавливаем стенки (короткие накрывают длинные).
3. Вставляем верхнюю рамку зацепами за стенки мангала.
4. Цепляем каждую ножку крюком за стенку, выравниваем и вставляем шплинт в отверстие.

После использования мангал можно собрать относительно лёгкой компактной стопкой. На дно укладывается перевёрнутая верхняя рамка с небольшим смещением. Поверх неё — короткие, затем длинные стенки, всё это накрывает перевёрнутая нижняя рамка. Теперь нужно положить сверху ножки, ориентируя торчащий пруток между ними.

В отверстия по центрам ножек предварительно вставьте другой 10 мм пруток, обе пары стяните шплинтами с резьбой. Поставьте сверху гнёт и приварите пруток, продетый в уголки, к стержню, закреплённому ко дну. Теперь, чтобы разобрать мангал, достаточно раскрутить шплинты и вытянуть уголки вбок, после чего вся стопка останется свободной.

Из чего сделать опоры для мангала из газового баллона

На землю такую жаровню не положишь, соответственно, необходима опора. При этом она должна выдерживать высокую температуру – ведь корпус баллона при горении дров и углей нагревается до 600…700 градусов Цельсия. Соответственно, выбора падает на металл.

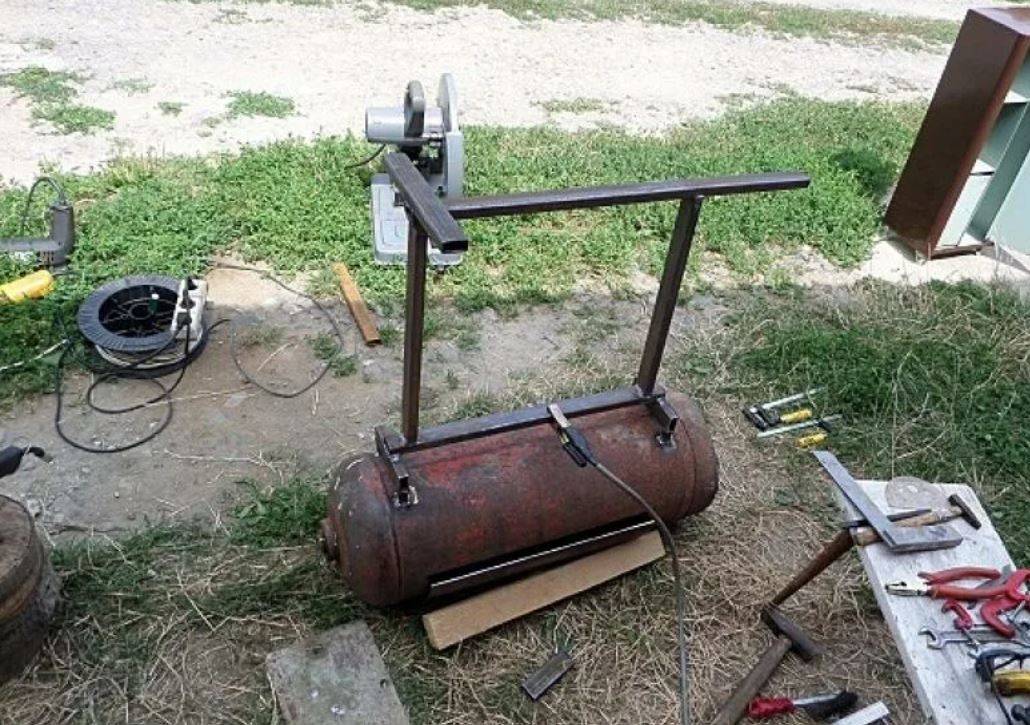

Самый простой способ – приварить ножки из трубы, уголка или полосы, связав их с помощью перемычек и раскосов в жесткую конструкцию.

Это один из самых простых вариантов. Два куска полосы, изогнутых по диаметру баллона, соединяющий из уголок и ножки из квадратной трубы. Для упрочнения и большей жесткости внизу ножки попарно скреплены фрагментами той же квадратной трубы, более длинный кусок соединяет боковые стороны.

Здесь конструкция более сложная – помимо основной рамы с решеткой внизу (для дров), имеется рама для боковой панели. Вся подставка сварена из трубы с сечением 20х20 или 25х25 мм. Чтобы баллон не смещался на плоской подставке, на верхнюю часть рамы наварены уголки.

Аналогичная подставка, но вспомогательная панель вынесена вперед.

А это вариант поинтереснее – в качестве подставки использован пьедестал от старинной швейной машинки. Вес у такого изделия получается весьма солидный, легко переносить его с места на место не получится, поэтому в данном случае добавлены колеса.

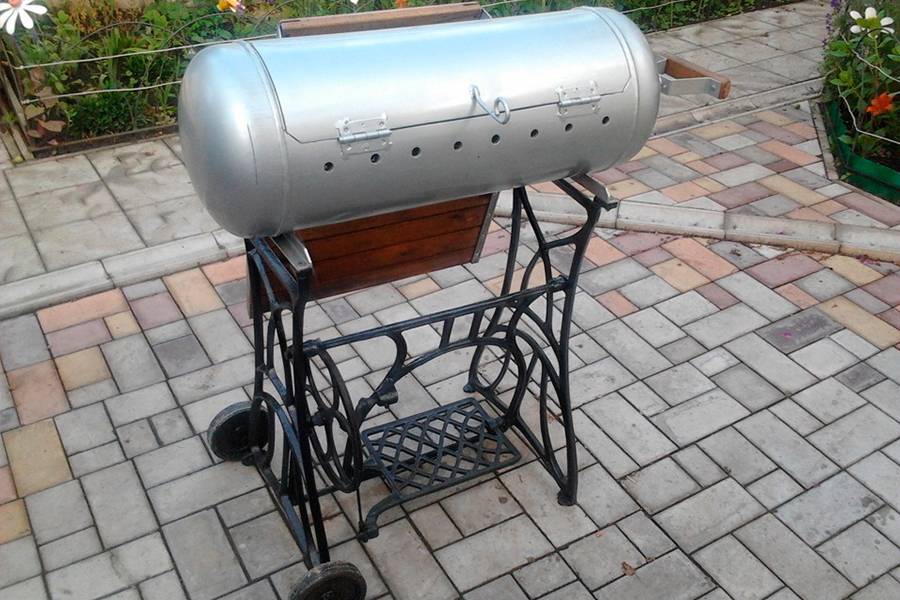

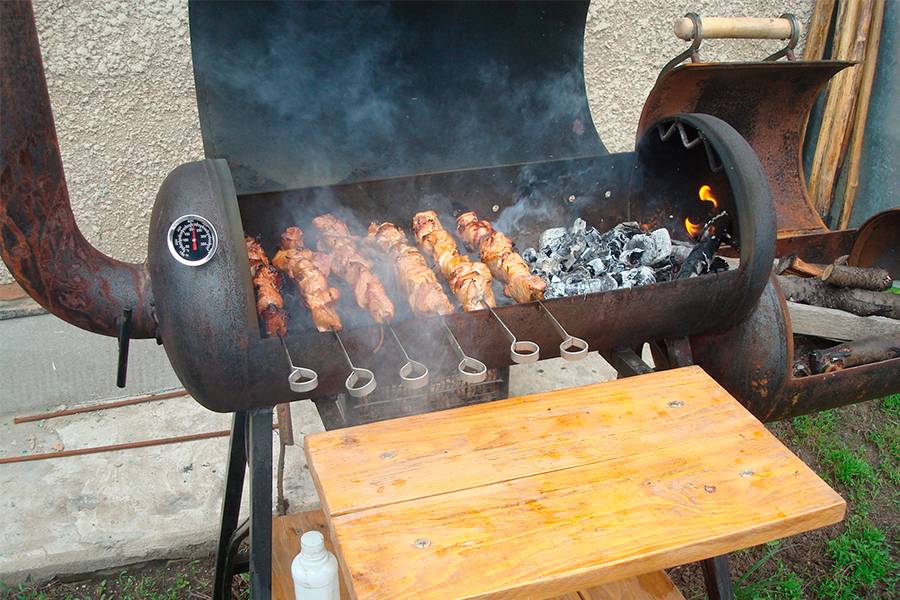

Здесь также использована станина от швейной машины, но боковые части раздвинуты по длине баллона, рядом с педалью, ныне подставкой для дров, расположен второй баллон. Таким образом, в мангал можно использовать для горячего копчения. Модель дополнена коваными деталями – держателем для полотенец, поварских принадлежностей, щетки и прочего.

Ход изготовления: размеры, чертежи

Вариантов оборудования, изготавливаемого из использованных газовых баллонов, может быть несколько:

• мангал;
• печь-барбекю;
• сочетание мангала и печи-барбекю;
• сочетание мангала, печи-барбекю и гриля;
• перечисленное выше плюс коптильня.

Оптимальным вариантом является печь-барбекю, которую можно использовать, как мангал. Для изготовления выбранной модификации требуется запастись необходимым инструментом: болгаркой, электролобзиком, дрелью, сварочным аппаратом, средствами защиты. Прежде всего, для изготовления печи-барбекю понадобится израсходованный газовый баллон.

Фото 2. Чертёж барбекю из газового баллона с указанием частей устройства. Вид спереди и сбоку.

Самыми распространенными для использования в загородном доме считаются емкости на 5 л, 12 л, 27 л и 50 л. Опытные мастера рекомендуют работать с баллонами на 50 л. Этот вариант хорошо подходит по размерам для приготовления любых блюд. Если требуется снабдить конструкцию функцией копчения, основную камеру на 50 л дополняют баллоном на 27 л, достаточного для размещения горючих материалов.

Внимание! Строго соблюдайте требования пожарной безопасности. Использованные газовые баллоны перед обработкой необходимо несколько раз наполнить водой. Это позволит миновать взрыв оставшегося газа

Делайте элементы конструкции печи из негорючих материалов!

Это позволит миновать взрыв оставшегося газа. Делайте элементы конструкции печи из негорючих материалов!

Для изготовления печи из баллона используются чертежи, которые предлагают разные варианты конструкции. Основываясь на самом простом из них, достаточно удалить половину стенки баллона и обработать его поверхность. Такое изделие надо переносить вручную, устанавливая там, где готовится барбекю.

Более сложный чертеж включает крышку и металлическую подставку на уровне пояса. На чертеже, где рассматривается весь потенциал конструкции, можно увидеть шасси, топку и трубу для коптильни помимо основной камеры, а также различные элементы декора, выполняемые резкой по металлу и сваркой.

Так или иначе, основной частью конструкции остается газовый баллон на 50 л. Его необходимо разметить по выбранному чертежу, а затем приступить к обработке.

Первый раз емкость заполняют водой, чтобы вытеснить остатки газа и растворить налет на стенках. Заполненный баллон оставляют так на несколько дней. Затем воду выливают и наливают второй раз непосредственно перед резкой. Ее также производят по заполненной водой емкости. У размеченного баллона отрезают примерно половину стенки. Отрезанную часть можно выбросить или использовать в качестве крышки.

Фото 3. Чертёж барбекю из газового баллона с указанием частей устройства и потоков холодного и горячего воздуха.

Диаметр баллона составляет 30 см. В процессе резки у емкости сохраняется закрытая часть высотой 15 см, а также боковые стенки, защищающие рабочую часть будущей печи. Присоединив крышку, закрытое пространство можно будет использовать не только для барбекю, но и для гриля, расширив, таким образом, возможности самодельной конструкции.

Для соединения элементов будущей печи требуется сварочный аппарат и набор электродов. Сначала вдоль разреза привариваются уголки 32х32, которые нужны для того, чтобы металл не «повело» при высокой температуре. С той же целью к крышке (отрезанной части стенки) по бокам привариваются поперечные металлические полосы. К задней части баллона крепятся петли для крышки, к которым она приваривается. К основным операциям сварки можно добавить соединение с трубой-дымоходом и подставкой-шасси.

Сварка при изготовлении барбекю из баллона — самый надежный метод соединения элементов конструкции, который обеспечивает герметичность и устойчивость к высоким температурам. После завершения сварочных работ дорабатываются остальные детали системы.

К установленной крышке можно добавить ручку, чтобы не обжечься при открывании и закрывании. Внизу баллона делается отверстие для тяги, а сбоку устанавливается дымоход с заслонкой. К подставке-шасси сваркой или другим способом прикрепляется столешница, на которой впоследствии разместят блюда или ингредиенты для них.

Мангал из автомобильного газового баллона, сделанный своими руками

Из емкости от ГБО получается компактная жаровня, которую можно легко переставить или перевезти. Объем работ при изготовлении мангала из автомобильного газового баллона меньший, потому что нет ни башмака, ни вентиля, которые нужно срезать.

Изготавливаем крышку:

1. Располагаем корпус так, чтобы шов остался внизу.
2. Извлекаем мультиклапан.
3. От горловины отступаем 1 см, проводим линию крышки. Она будет заходить на 2 см за боковые швы с каждой стороны.
4. Откладываем от первой линии еще 42 см, получаем вторую линию крышки.
5. Делаем рез по первой линии.
6. Привариваем петли.
7. Вырезаем крышку полностью.

Работаем с корпусом:

1. Подвариваем опорные кольца.
2. Отрезаем и привариваем 2 планки для установки решетки внутри барбекюшницы.
3. Делаем прорези и сверлим отверстия для шампуров и поддува воздуха.
4. Устанавливаем ручку на крышку. Ее можно взять готовую или сделать из деревянной заготовки и прута.
5. Нарезаем и привариваем ножки, упор для крышки.
6. В крышку на место мультиклапана монтируем термодатчик.

По желанию дополняем ручками для переноски, разделочным столиком, дровницей, крышей или навесом.

Необходимые инструменты и материалы для изготовления из баллона мангала своими руками

Основой конструкции является газовый баллон размером 96 см в длину, 30 см в ширину, объемом 50 л. Также можно создать мангал из подобного изделия на 80 л, обладающего увеличенным диаметром, что способствует повышению комфорта во время розжига. Такое изделие характеризуется хорошей вместительностью, позволяющей использовать всю длину стандартных шампуров. Это значительно облегчает процесс готовки шашлыков для большой компании.

На конструкции не должно быть внешних повреждений, способствующих образованию мелких очагов коррозии, которые под воздействием открытого огня и высоких температур превратятся в дырки. Через некоторое время такая участь постигнет всю конструкцию. Даже если мангал покрыть термостойкой краской, все дефекты обнаружатся. Дыры можно заварить, но это испортит внешний вид изделия.

Эскизный чертеж мангала из газового баллона

Перед тем как сделать мангал своими руками, следует подготовить такие материалы и инструменты:

• электрическую дрель со сверлами по металлу;
• сварочный аппарат;
• струбцины для фиксации металлических компонентов;
• трубный ключ;
• болгарку;
• молоток;
• зубило;
• отвертки;
• электроды диаметром 4 мм;
• зачистные и отрезные диски для болгарки;
• чертилку;
• насадку-щетку для дрели;
• распылитель или кисточку для дальнейшего окрашивания изделия;
• металлическую трубу диаметром 100 мм для дымохода;

Для изготовления мангала баллон следует предварительно подготовить

• колено радиусом 900;
• дверные петли;
• металлический уголок;
• ручки из металла, что будут прикрепляться на крышку;
• решетку для создания барбекю;
• крепежные элементы в виде гаек, заклепок, болтов;
• грунт;
• краску;
• растворители;
• различные элементы декора.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.
