Магнитный угольник для сварки. Нужно только выбрать градус!

Предназначение магнитных угольников

На подготовительные работы уходит много времени, свариваемые заготовки должны образовывать стык, чтобы этого добиться, иногда приходится звать помощника, крепить струбцину. С магнитным угольником сварщика процедура упрощается.
От фиксации металлических деталей в статичном положении зависит качество шва и геометрия точных конструкций. В этом случае приходится использовать струбцины, их установка – обязательная часть технологического процесса. С угольником можно зафиксировать металлические части между собой надежно без всяких приспособлений.
Сложно размечать металл при работе на высоте, в замкнутых пространствах. Сделать разметку с помощью уголков намного проще.
С магнитными приспособлениями ускоряется процесс сварки, уменьшаются трудозатраты, это экономическая составляющая использования уголка.

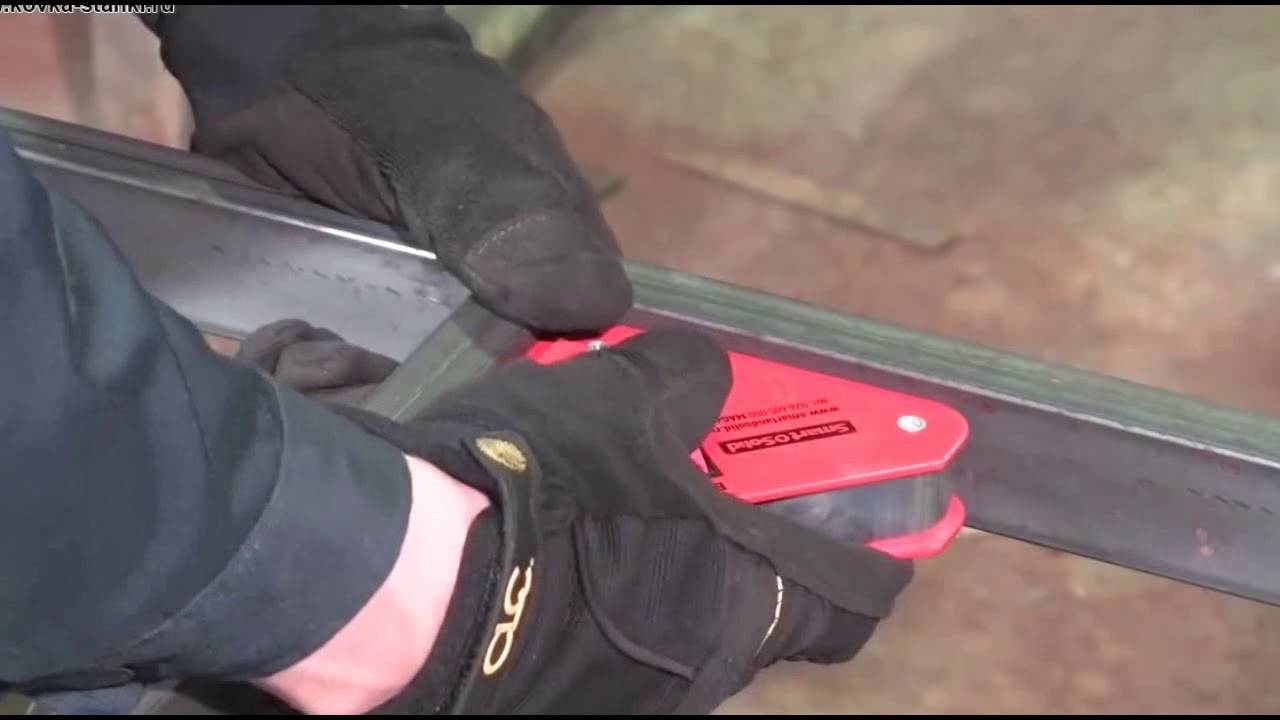

Устройства легко использовать: достаточно прислонить их к металлу, они уже не сдвинутся. Они надежно крепятся в любых условиях, в вертикальной, горизонтальной, наклонной плоскости. Часто используют на верховых работах: закрепленные магнитом элементы не нужно придерживать руками, они застрахованы от падения.
При использовании угольников между свариваемыми частями конструкции сварщик получает свободу действий, отпадает необходимость прихватывать детали до наплавки основного шва.

При использовании угольников между свариваемыми частями конструкции сварщик получает свободу действий

Обзор профессиональных магнитных угольников от компании Smart&Solid

Большую популярность среди сварщиков-профессионалов получили магнитные фиксаторы Smart&Solid. Рассмотрим преимущества некоторых моделей.

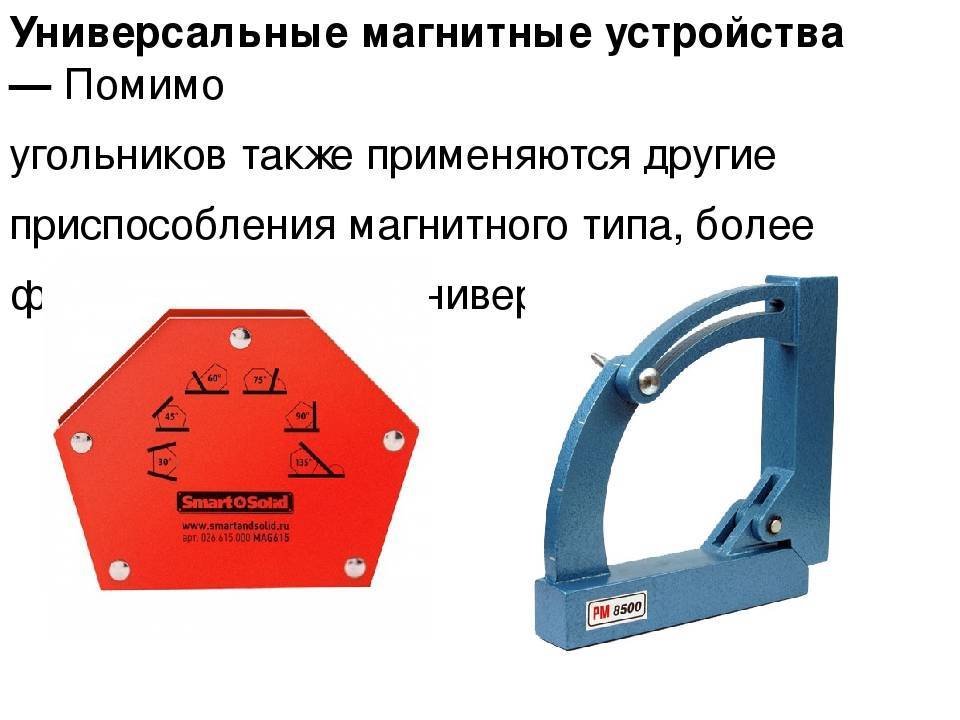

Угольник магнитный Smart&Solid MAG 605/606 – надежный профессиональный угольник с отключаемым магнитом. Угольник может выдержать усилие до 13 кг на отрыв. Мощный магнит отключается одним щелчком, что облегчает установку и снятие фиксатора, а также очистку от шлака. Серии 605 и 606 имеют такую же форму и размер. Разная только мощность магнита. Фиксаторы этой серии хорошо подойдут для сварочных и слесарных манипуляций средней сложности. Они позволяют работать с уголками, трубами, листовым прокатом. Цена колеблется около отметки в 1700 руб.

MAG 601/602/603 – серия неотключаемых угольников. Магниты этой серии выдерживают усилие на отрыв от 11 до 34 кг. Углы 45°, 90°, 135°.

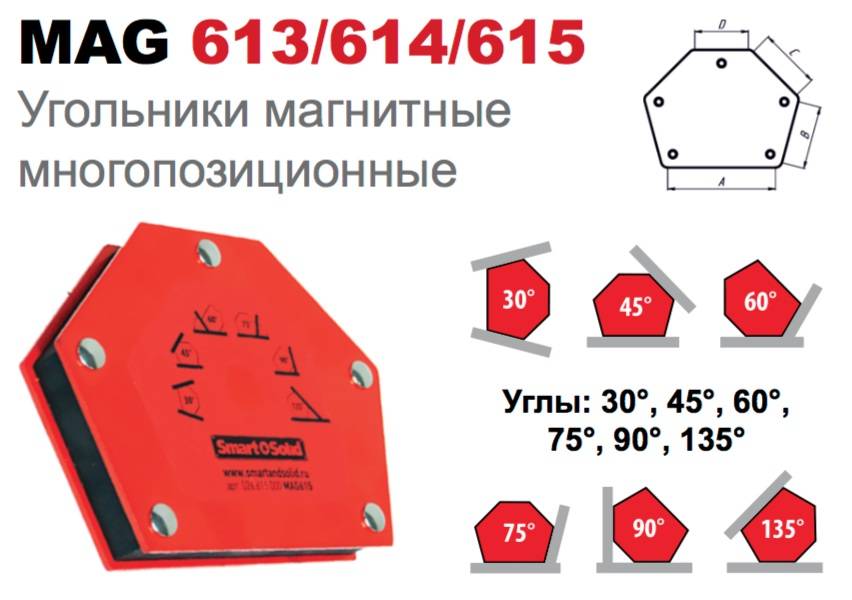

Серия MAG 613/614/615 – неотключаемые ферритовые фиксаторы. Шестиугольная форма угольника обеспечивает шесть фиксированных углов установки. Самый мощный угольник в серии гарантирует надежную фиксацию при усилии на отрыв от 11 до 34 кг. Углы 30°, 45°, 60°, 75°, 90°, 135°. Стоимость магнитных фиксаторов этой серии – около 800 руб.

Особенности угольника Свенсона

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.

Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.

Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.

Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.

Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.

Сварочные гаджеты чистой воды

Как сделать угольник для сварки? Вот каким образом они это делают:

В то время, как металлические заготовки точно и надежно фиксированы, у вас больше свободы в действиях

Ваши руки и ваше внимание сконцентрированы только на сварочном шве. Отсюда повышение его качества.
Используя магнитный уголок для сварки, вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Вот вам экономия трудозатрат. И еще вы ни от кого не зависите.
Шов получится аккуратным и точным благодаря оптимальной и надежной установке заготовок с помощью уголков. Если ваша работа требует особой точности, то использование уголков становится не рекомендацией, а обязательным условием выполнения сварки.
Если у вас большой объем работы, без фиксирующих треугольников вам никуда не деться: они позволят вам сэкономить рабочее время в значительной степени.
Заготовки необычной или нестандартной формы легче всего варить с помощью уголка с магнитом для сварки.

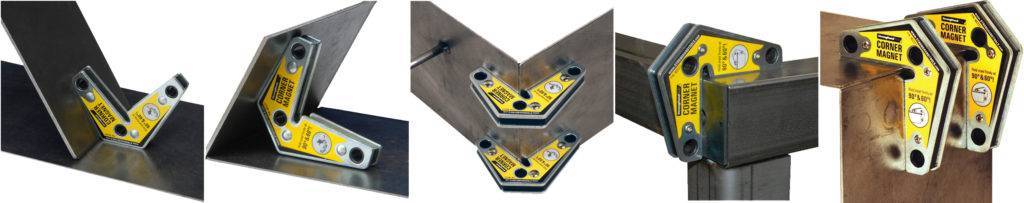

С уголками можно варить не только на горизонтальных поверхностях, но и на вертикальных.
Эти угольники полезны не только в сварке и пайке, их способность прочно фиксировать детали пригодится при резке металлов.

Почему самое правильное название – угольники, а не треугольники? Потому что такие фиксаторы выпускаются в конфигурациях с несколькими углами, их форма напоминает больше неправильный многоугольник. Чаще всего используются углы в 45°, 60°, 90°, 135°.

Выбираем правильный угольник: здесь и сейчас

Размеры угольника для сварки. Здесь все просто: для простых домашних сварочных работ вам понадобятся незатейливые по своей конструкции держателей. Сложные процессы подразумевают фиксаторы с технологическими наворотами – от отключаемых магнитов до жаростойких вариантов, от простых уголков до 3D моделей.

Так или иначе, качественный магнитный держатель для сварки обязательно должен быть устойчивым к значительным механическим нагрузкам и иметь достаточную прочность на разрыв. В конце концов, речь идет о фиксации не пушинок, а тяжелых металлических деталей. Наши угольники должны быть способны их фиксировать окончательно и бесповоротно. Только в таких случаях сварочные держатели будут иметь смысл вообще.

Такой режим делает возможной самостоятельную работы со сложными задачами. Уголки такого класса обычно изготовлены из хромированного металла с повышенной прочностью.

Стоимость сварочных держателей нельзя назвать низкой, это недешевые устройства. Цена зависит от количества стандартных углов, мощности притяжения, регулировочных механизмов, торговой марки и т.д. Самые простые экземпляры стоят около четырехсот рублей, стандартный комплект – в пределах тысячи рублей. Ну а профессиональные магнитные приспособления для сварки с технологическими дополнениями повышаются в цене до 3000 – 5000 рублей.

Разновидности креплений и их предназначение

Чтобы сварочный шов получился прочным и надежным, свариваемые заготовки необходимо зафиксировать. Для этого существует множество различных видов оснастки, универсальной и специализированной. В их число входят:

отключаемые магниты для сварки;
винтовые струбцины;
винтовые распорки;
магнитные уголки.

Отключаемые магниты

В этом типе оснастки есть возможность управлять интенсивностью магнитного поля, включая и выключая его. Этот эффект достигается за счет поворота внутри корпуса одного магнита относительно другого так, что их магнитные поля либо взаимно усиливаются, либо нейтрализуют друг друга, и поле за пределы корпуса не проходит. Отключаемые магниты ставятся и снимаются с заготовок одним движением пальца. Особенно удобны такие устройства при необходимости откорректировать положение заготовок. Еще одно достоинство — после отключения такого держателя все опилки, обрезки, стружка и другие мелкие металлические отходы осыпаются с него, облегчая уборку

Отключаемый магнит

Струбцины

Оснастка предназначена для надежного прижатия заготовок друг к другу. Внешняя часть ее, выполненная в форме прямого (или другого) угла с вырезанной вершиной, является фиксирующей частью, а внутренняя, снабженная устройством винтовой подачи — это прижимное приспособление. По сути, это тиски с губками, загнутыми под углом. Детали (профиль или пруток) помешаются в струбцину и прижимаются друг к другу винтом.

Размеры и форма деталей ограничены размерами струбцины. Ее можно применять не толь для сварочных, но для других слесарных работ.

Струбцина

Распорки

Распорки применяют для создания необходимого зазора между подлежащими сварке заготовками. Домашние мастера выбирают для этого обрезки труб и профиля из ящика с отходами, но намного удобнее пользоваться промышленным изделием. Распорка также оснащена винтом и представляет собой «струбцину наоборот». Ее можно отрегулировать на любой требуемый зазор в пределах хода винта. Распорки и сварочные магниты часто применяются вместе.

Магнитные уголки

Одним из наиболее часто применяемых устройств является уголок. Его основные преимущества:

Снижает трудоемкость процесса сварки. Время на фиксацию заготовок сокращается в несколько раз.
Детали можно закреплять практически по д любым углом между ними.
Устройство компактное, не мешает сварочным работам.
Время на снятие оснастки также сокращается в несколько раз по сравнению со струбцинами.

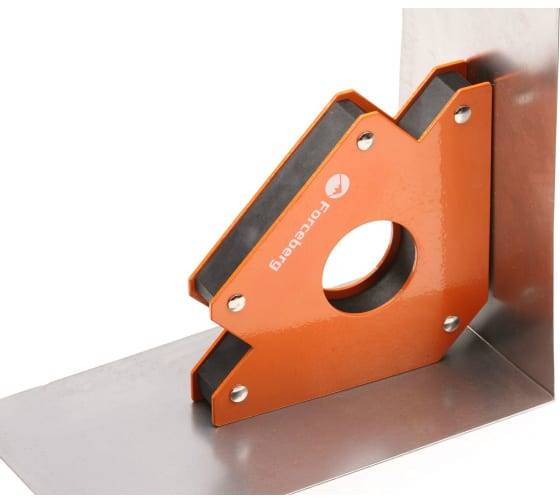

Магнитный уголок

Магнитные уголки выпускаются как с фиксированными углами, так и с произвольно изменяемыми. Для этого их оснащают шарнирным устройством с фиксатором.

Конструктивно оснастка состоит из двух металлических пластин, вырезанных из листового металла, и закрепленных между ними постоянных магнитов. Наиболее популярны универсальные плоские уголки, напоминающие дом со срезанной крышей. Но существуют и трехкоординатные пространственные фиксаторы в виде многогранников или цилиндров. Они позволяют собирать весьма сложные пространственные конструкции, такие, как опоры линий электропередач, пространственные фермы и т.п.

Магнитные фиксаторы

Магнитный фиксатор (он же магнит для сварки, магнит уголок) — это небольшое приспособление для удобной фиксации деталей. Сварочные магниты обеспечивают достаточно точную стыковку, сравнимую с центраторами. Но при этом магнит гораздо меньше по размеру и удобнее в использовании. С их помощью можно выполнить стыковку своими руками.

У многих новичков возникает много вопросов касаемо магнитов для сварки. Мы постараемся ответить на самые популярные.

Можно ли фиксировать детали под разным углом?

Да. Магнитный угольник для сварки может применяться для стыковки двух деталей под любым углом. Вы сами выбираете угол, это может быть как 130 градусов, так и 40 градусов. Все зависит от возможностей вашего магнита.В продаже есть магниты с регулируемым значением угла.

Насколько удобно пользоваться магнитом?

Очень удобно! Монтажный магнитный угольник не только экономит ваше время, но еще и позволяет стыковать детали без лишнего напряжения. Вам нужно всего лишь одно небольшое приспособление. Не нужно использовать громоздкие тяжелые крепежи или фиксаторы. Магнит помещается в кармане и его можно использовать в любых условиях.

К тому же, сварочные магниты не нуждаются в особом обслуживании. Они долговечны, легко очищаются от грязи.

Что, если я не смогу снять магнит с металла?

Если вы сомневаетесь в своих силах, можете купить магниты, у которых есть ручное отключение магнитного поля. Такие приспособления монтируются и снимаются еще легче, чем обычные магниты. К тому же, вам не придется тратить лишние усилия и время на демонтаж. Отключение магнита занимает не более секунды.

Но ведь должны быть хоть какие-то недостатки?

И без них не обошлось. Самый главный недостаток — это невозможность работы с металлами-диамагнетиками. Такие металлы не притягиваются магнитом, а значит магнитный фиксатор просто не сможет состыковать две детали. К тому же, такие приспособления стоят недешево и многие предпочитают использовать более традиционные приспособления. Например, струбцины. И после этого делать временные швы-заклепки. Но мы считаем эти методы неэффективными и трудозатратными.

Как выбрать подходящую модель

Прежде всего следует решить, как вы будете использовать держатель. Если он необходим для разового использования, то подойдет самый дешевый вариант, который пригодится и в будущем, но не ударит по карману. Тем, кто на постоянной основе работает со сварочным оборудованием подойдут модели с большим количеством предустановленных углов и недорогие универсальные модели, позволяющие самостоятельно устанавливать и фиксировать угол. Для профессионального использования или комплектации небольшой мастерской стоит приобрести комплект магнитов, с высокой степенью удержания. Очень часто в работе одним магнитом не обойтись, поэтому наличие целого, даже минимального, набора значительно облегчит работу сварщика.

Следующий параметр – сила удержания. Чем сильней магнит, тем тяжелее детали можно использовать в работе, тем дольше он будет сохранять удерживающие свойства и лучше фиксировать детали. Покупая магнитные приспособления для сварки с качественным магнитом убедитесь, что можете его снять самостоятельно, а лучше, чтобы он имел возможность «отлипать» самостоятельно, то есть был отключаемый.

Качество магнита – параметр, про который большинство молодых сварщиков забывают

Здесь нам важно, чтобы магнит смог долго сохранять свои свойства и что более важно – не портился при нагревании. Работа сварочного магнита происходит в непосредственной близости с местом сварки, поэтому все изделие подвержено нагреву, который ухудшает качество работы магнитов

Преимущества работ с магнитным угольником

Магнитный уголок для сварки используется и для разовых сварочных операций, и для поточных работ. Вот преимущества его использования:

С помощью угольника производится крепление двух стыкующихся элементов, что освобождает сварщика от поддержки одного из них. А это свобода действия, плюс удобство выполняемых операций.
С помощью магнитного угольника фиксация двух деталей производится четко, соответственно сварочный шов будет аккуратно проварен, что в конечном итоге повысит его качественные показатели. Поэтому, проводя сварку металлических конструкций повышенной точности, магнит для сварки – это уже не совет или рекомендация, это необходимость.
Минимизация трудозатрат, особенно это касается работ, связанных с изготовлением сложных конструкций. Нет необходимости использовать труд двух работников: сварщика и помощника. Сам сварщик все сделает как надо. Особенно это заметно, когда производится большой объем сварочных работ.
С помощью магнита производится фиксация деталей, расположенные в разных плоскостях.
Кроме сварки магнитный угольник может быть использован при разметке, резке стальных элементов, прочно удерживая их по месту установки.

Критерии выбора

Перед тем, как приобрести магнит для сварочных работ, необходимо тщательно проанализировать вопросы, касающиеся режима использования устройства и сферы его применения. Нет надобности переплачивать за бренд и покупать чересчур дорогое приспособление, если оно будет применяться редко и не в профессиональных целях.

Поэтому при выборе магнита необходимо придерживаться ряда простых правил:

Чем качественнее приспособление, тем дольше оно будет сохранять свои технические характеристики. Магнит находится в непосредственной близости с зоной сварки, в связи с этим он постоянно подвергается воздействию высоких температур, которые систематически ухудшают его свойства;
Чем выше мощность поля, тем шире диапазон использования устройства. Серьёзные модели магнитов способны удерживать детали, масса которых достигает 35 килограмм;
Чем выше перечень рабочих углов, тем более функциональным является устройство. Наиболее предпочтительны магниты со следующими значениями углов: 30, 45, 60, 75, 90 и 135 градусов;
Чем больше количество углов, тем разнообразнее будет подход к выполнению сварочных работ.

Если позволяют денежные средства, то стоит присмотреться к приспособлениям с активатором магнита. Сегодня отечественный рынок представлен довольно большим количеством этих устройств.

Отключаемый магнит для сварки — это незаменимый помощник профессионала в его повседневной трудовой деятельности. Он позволяет эффективно выполнять сварочные работы самостоятельно, в период отсутствия подсобного работника. Но не стоит забывать, что, если выбран неподходящий магнит или его качество находится на низком уровне, может произойти ситуация, когда собираемая конструкция разрушится в самый неподходящий момент, тем самым нанеся непоправимый ущерб рабочему процессу.

Ценообразование

Ни для кого не секрет, что цена магнитов для сварки зависит в основном от марки производителя и наличия дополнительных функций, присутствующих в устройстве.

Важными факторами также являются:

Тип приспособления;
Величина силы сцепления;
Возможность формирования нестандартных углов;
Присутствие активатора магнитного поля;
Уровень нагрузки, который могут выдерживать устройства.

Выяснить ориентировочную стоимость этих приспособлений можно посредством интернета, посетив тематические порталы и форумы.

Средний сегмент занимают магниты, представленные шестиугольной формой, которые не имеют включателя магнитного поля, но характеризуются неплохим удерживающим усилием. Их стоимость варьируется в пределах от 550 до 1500 рублей.

Самыми дорогими представителями сварочных магнитов являются устройства угольной формы, обладающие возможностью активации и отключения магнитного поля. Цена на это оборудование составляет 2500-3500 рублей.

Возможно вас заинтересуют другие материалы по выбору сварочного оборудования:

Заключение

Для осуществления качественных и безопасных работ, кроме традиционных видов оборудования, рекомендуется использовать дополнительные средства — магниты для сварки. Они являются незаменимыми помощниками для соединения деталей в различных плоскостях, позволяя быстро и комфортно изменять их положение и выбирать оптимальную позицию для проведения технологических операций.

Магнитные крепления широко применяются как профессиональными специалистами, так и сварщиками-любителями. Работы, проводимые с помощью этих приспособлений, делают сварной шов более аккуратным и точным.

Что такое магнитный уголок для сварки

Магнитный уголок — это специальное вспомогательное приспособление, которое помогает правильно и надежно зафиксировать свариваемую заготовку. Магнитные уголки широко применяются при пайке, сварке и сборке различных конструкций.

Среди их основных преимуществ использования можно выделить:

Возможность работы с различным типом металлопроката, как с круглыми трубами, так и заготовками прямоугольного сечения, а также с листовым металлом;
Магнитные уголки для сварки уже имеют самые используемые углы, начиная от 45 и заканчивая 135 градусом. Кроме этого встречаются и универсальные модели, которые позволяют быстро выставлять любой угол соединения;
Фиксация заготовок магнитным уголком происходит гораздо быстрей, чем с применением тех же струбцин или других приспособлений;
Вследствие этого увеличивается скорость выполнения сборки и заметно упрощается сам процесс сварки;
Магнитным уголком можно фиксировать детали в любых плоскостях.

В некоторых случаях магнитные уголки для сварки являются неотъемлемым атрибутом рабочего процесса. Порой собрать без них сложную конструкцию не представляется возможным.

Цели использования

Магнитные крепежи используются для достижения следующих целей:

Удобного закрепления деталей и упрощения их монтажа;
Правильного позиционирования свариваемых плоскостей;
Быстрой сборки конструкций;
Установки определённых углов для соединяемых изделий;
Аккуратной и точной сварки, позволяющей избежать грубых ошибок;
Эффективной замены громоздких зажимов и струбцин.

Сварочные магниты позволяют регулировать крепёж и сборку элементов в соответствии с условиями работы. Они имеют силу сцепления от 10 до 50 килограмм и дают возможность работать как с фасонными изделиями, так и с листовым металлом. Основными достоинствами таких устройств являются такие важные факторы, как сокращение периода на подготовку изделий к свариванию и снижение трудоёмкости рабочего процесса.

Своими руками

Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.

Угольник – держатель

Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.

Алгоритм изготовления:

1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.

Важно! Углы должны быть максимально прямыми. 2

Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.

Важно! Углы обоих пластин должны совпадать. 3

Магнит фиксируется между заготовок, производится сборка

3. Магнит фиксируется между заготовок, производится сборка.

4. Для сборки следует высверлить отверстия: для треугольной формы – три, для трапеции – пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.

5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.

Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек. Это исключит возможность загрязнения магнита и его размагничивания

Это исключит возможность загрязнения магнита и его размагничивания

Это исключит возможность загрязнения магнита и его размагничивания.

6. Рекомендуется еще раз проверить расстояние между углами.

7. Магнитный уголок готов к использованию.

Видео

Держатели горелки

Держатель горелки имеет более сложную конструкцию, поэтому необходимо будет приложить больше усилий для его самостоятельного изготовления. Исполнителю понадобится магнит, крепежные изделия: немагнитный болт и гайка, металлический лист 3-4 мм.

Опора держателя может быть различной формы. Сварщик может вырезать заготовку, шаблон которой будет аналогичен промышленным моделям, а также разработать индивидуальную форму. Все зависит от умения пользоваться болгаркой, поставленных задач и фантазии сварщика.

Из листового металла необходимо вырезать заготовку нужной конфигурации и отшлифовать ее с торцевой и лицевой сторон.
На расстоянии 20-30 мм. от нижнего края согнуть заготовку под прямым углом, затем прикрутить изделие к магнитному основанию.
Хвостик болта, выходящий за пределы гайки, следует обрезать.
Приспособление готово к применению.

Держатели массы

Процесс изготовления держателя массы отличается простотой. Сварщику понадобится минимум инструментов. Необходимые детали могут оказаться под рукой. Подробная и понятная любому мастеру инструкция представлена в отдельной . Видео поможет наглядно изучить процесс.

Сварочное зеркало

Ориентируясь на покупное, умелец-самодельщик сможет смастерить самодельное магнитное зеркало сварщика

Для изготовления магнитного зеркала для сварки исполнителю не понадобится выполнять раскрой металла. В наличии должны быть магнит, латунная гнущаяся штанга длиной 400-500 мм., зеркало, габариты которого не превышают 100 мм. с одной стороны; крепежные изделия; шарнирный держатель.

С помощью шарнирного держателя зеркало крепится к гибкой штанге, которая после с помощью болтов и гаек крепится к магниту.
