Магнитная дрель и сфера ее применения

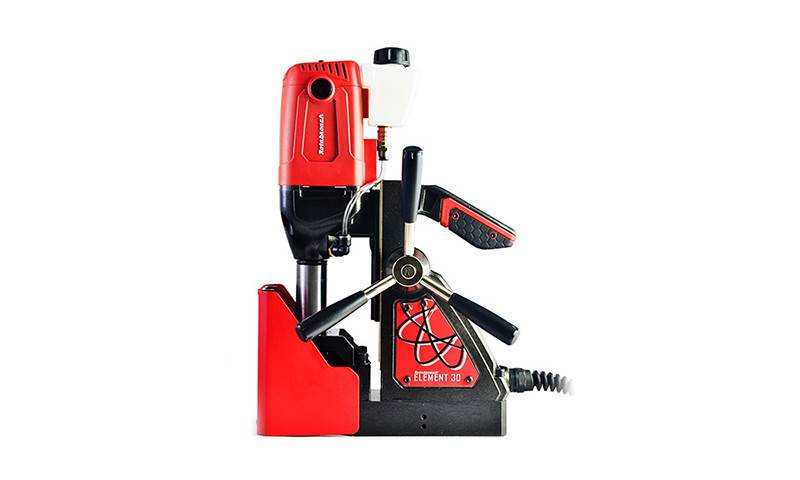

Магнитный электрический сверлильный станок ELEMENT «Rotabroach» – рабочая лошадка

Мобильный, в меру лёгкий инструмент с магнитным основанием. Комплектуется электродвигателем повышенной мощности. Увеличенная частота вращения и усовершенствованный редуктор повысили надёжность, длительность эксплуатации станка. Усилие на магнитной подошве достигает 800 кгс.

Питание от стационарной электросети напряжением 220V. Сохранены компактные размеры, позволяющие добираться до самых труднодоступных мест. Применена эффективная система Технология Cutsmart – защита от перегрузок при пиковых нагрузках.

Плюсы:

Качество сборки, надёжность.
Хорош для операций в автомастерской.
Надёжен, прост в управлении, регулировка силы давления на сверло.

Минусы:

Диаметр сверления маловат.

Это интересно: Особенности выбора эпоксидной грунтовки

Как эксплуатировать магнитные сверлильные машины

Очень неприятные последствия возникают, если заклинивает сверло.

Чтобы избежать этого:

очищают место, где будет ставиться дрель;
тщательно намечают, где будут сверлить;
проверяют надёжность закрепления устройства;
перед запуском дрели удостоверяются, что в баке есть запас охладителя.

Снимая аппарат с основания, сначала выключают подачу тока на подушку, поддерживая дрель, чтобы она не упала. Если приходится сверлить немагнитный металл, применяют особые вакуумные опорные плиты. Как и при использовании любых других сверлильных аппаратов, требуется перед началом работы проверять исправность корпуса, изоляцию проводов.

В следующем видео вас ждет обзор магнитных сверлильных станков «Хайтек Инструмент».

Особенности дрели на магнитной станине

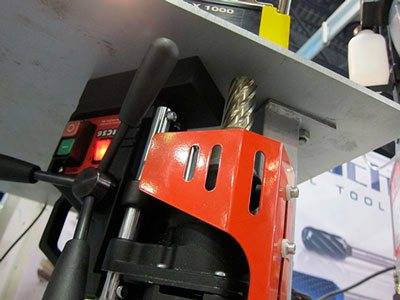

Главная характерная черта сверлильного оборудования с подошвой на магните, отличающая данный инструмент от других аналогичных по назначению и принципу действия (магнетизм) – наличие мощной подошвы, плиты с встроенным электромагнитом. Применение такой детали позволяет прочно и надежно прикреплять корпус к металлическому основанию той или иной конструкции (узла, агрегата) в любом необходимом для работы положении:

вертикальном;
горизонтальном;
под любым углом наклона;
вверх ногами и т.п.

Производители сверлильных станков на подошве гарантируют, что устройство будет максимально прочно фиксироваться в заданном положении и обеспечит идеальную точность сверления на любую глубину заготовки. Примечательно, что при достаточно компактных размерах сверлильное оборудование на подушке с электромагнитом, используя специальные сверла-коронки, просверливают отверстия диаметром до 150 мм.

Оборудование для специалистов

Профессионалы рекомендуют магнитный станок модели Mab 825, его производит известная компания BDS.

Станок Mab 825

Это оборудование относится к заслуженным лидерам на рынке, оно отличается высокими показателями мощности, четырехступенчатым редуктором. Все это позволяет производить сверление металлических деталей любой сложности.

Магнитный станок BDS MAB-825 имеет следующие технические характеристики:

мощность привода – 1,8 кВт;
посадка режущей конструкции – Weldon 19;
габариты магнита – 11х20 см;
глубина рабочего хода шпинделя – 255 мм, является максимальной глубиной;
установка корончатой детали диаметром от 12 до 100 мм;
спиральные сверла, диаметр от 1 до 23 мм;
зенкеры, диаметр от 10 до 100 мм;
шпиндель станка оборудован быстрозажимным патроном.

Классификации сверлильных станков

Габариты станка Для определения оптимального типа сверлильного станка на магнитной подушке необходимо брать во внимание его технические и эксплуатационные качества. Несмотря на относительно небольшие размеры этот вид оборудования может иметь широкий функционал. Не существует общепринятой классификации станков на магнитном основании

Поэтому перед приобретением рекомендуется сделать сравнительный анализ предлагаемых моделей. Определяющим параметром являются условия эксплуатации оборудования. Им должны соответствовать характеристики, которыми обладает магнитный станок

Не существует общепринятой классификации станков на магнитном основании. Поэтому перед приобретением рекомендуется сделать сравнительный анализ предлагаемых моделей. Определяющим параметром являются условия эксплуатации оборудования. Им должны соответствовать характеристики, которыми обладает магнитный станок.

Исходя из этого условия можно выделить такие параметры оборудования:

подача сверла – ручная или автоматическая. Второй вариант используется при невозможности вручную осуществлять процесс сверления. Предварительно настраиваются параметры станка с магнитным основанием, а затем после установки на металлоконструкцию программа запускается;
тип питания электродвигателя – от аккумуляторных батарей или с помощью подключения к электросети;
функция поворота сверлильной головки относительно заготовки. Это дает возможность формировать сложные сквозные и глухие отверстия.

Помимо этих конструктивных особенностей необходимо учитывать фактические технические характеристики модели. Они определяют не только перечень выполняемых операций, но и их качество.

Виды электромагнитных дрелей

Прижимная сила, которая зависит от объема используемого электромагнита, стартует от 500 кг. Чем толще металл, который нужно обработать, тем выше значение прижимной силы должен иметь инструмент. Часто в металлоконструкции возникает необходимость просверлить отверстие в нижней части. Если делать это обычной дрелью, то понадобится много сил, времени и новых сверл. Благодаря магнитной дрели эту операцию можно выполнить в считанные минуты, предварительно зафиксировав устройство на металлическом основании.

Не пропустите: Классификация и описание дрелей

Это интересно! Важным параметром магнитной дрели является диаметр сверления отверстий. Минимальное его значение для любого аналогичного устройства составляет от 1 мм, а максимум зависит от массивности агрегата.

Максимальный диаметр отверстия, который можно просверлить рассматриваемым инструментом, составляет 150 мм. Для получения такого отверстия понадобятся корончатые сверла для магнитной дрели. Для такого необычного инструмента применяются специальные сверла, оснащенные магнитным захватом на хвостовой их части.

На виды магнитные дрели подразделяются в зависимости от их массовых показателей. Различают следующие виды:

Ультрамобильные. Масса таких инструментов составляет 10 кг, а применяются исключительно в тех случаях, когда ограничен доступ для установки стационарного устройства
Мобильные. Их вес составляет от 10 до 14 кг. Популярные модели, которые пользуются спросом при проведении работ на высоте. Их преимуществом является относительно небольшой вес, и высокие показатели прижимной силы
Среднемобильные. Их вес составляет до 20 кг, и применяются они тогда, когда металлоконструкция имеет большую толщину
Тяжелые. Вес таких агрегатов достигает 25 кг. Они очень неудобны в транспортировке, но при этом имеют огромный спектр возможностей. К применению таковых инструментов прибегают тогда, когда все вышеперечисленные модификации не справляются с поставленными задачами

Это интересно! Необходимость такого инструмента, как магнитная дрель, в домашних условиях, крайне низкая, если только род вашей деятельности не связан с металлоконструкциями. Просверлить отверстие в металле толщиной до 5 мм можно обыкновенной электрической дрелью со сверлом из высококачественной стали.

Магнитная дрель чем-то напоминает сверлильный станок, но разница лишь в том, что станки являются стационарными, в отличие от рассматриваемых агрегатов. При помощи магнитного агрегата можно обрабатывать и другие материалы, однако главным условием при этом является надежная фиксация инструмента на металлическом основании.

Магнитный сверлильный станок BDS MABasic 200 – простота и надёжность

Простота конструкции, доступность освоения, в меру мощный и высокоскоростной двигатель наряду с небольшим весом позволяют магнитной дрели выполнять производственные операции в труднодоступных местах. Предусмотрена возможность работы со спиральными или кольцевыми свёрлами.

Станок оснащён стандартным патроном для надежной фиксации режущего инструмента и быстрой смены на другой типоразмер. Сила притяжения электромагнита позволяет устанавливать станок в любом положении.

Плюсы:

Хороший агрегат за свои деньги, полностью выполняет свои функции.
Качественное исполнение, цена.
Сочетание лёгкости и мощности.

Минусы:

Односкоростной, иногда не хватает мощности в холодную погоду.

Конструкция и составные части

Чем отличаются диэлектрические галоши от бот, где их применяют и как поверяют

Центральным рабочим элементом привода является блок соленоида, который образуется полой катушкой и магнитным сердечником. Коммуникационные электромагнитные связи данного компонента с другими деталями обеспечиваются малой внутренней арматурой с управляющими импульсными клапанами. В нормальном состоянии сердечник поддерживается пружиной со штоком, который опирается в седло.

Кроме того, типовое устройство электромагнитного привода предусматривает наличие так называемого ручного дублера рабочей части, который берет на себя функции механизма в моменты резких перепадов или полного отсутствия напряжения. Может предусматриваться и дополнительный функционал, обеспечиваемый средствами сигнализации, вспомогательными запирающими элементами и фиксаторами позиции сердечника. Но поскольку одним из преимуществ приводов такого типа является небольшой размер, то в целях оптимизации разработчики стараются исключать чрезмерное насыщение конструкции второстепенными устройствами.

Магнитный сверлильный станок (дрель) Вектор МС-36 – доступность

Лёгкая и недорогая отечественная модель дрели на магнитной подошве. Внедрена система MFSC, обеспечивающая надёжную фиксацию станка к неровным металлическим поверхностям. Встроен механизм контроля силы притяжения.

Снижена габаритная высота станка для работ в местах с ограниченным пространством. Предусмотрена конструкция подачи охлаждающе-смазывающей жидкости в зону резания. Надёжность работы обеспечена специальной намоткой ротора и механизмом защиты от перегрузки.

Плюсы:

Компактные размеры, небольшой вес.
Простота управления, охлаждение зоны обработки и сверла.
Мобильность, комплектация кейсом.

Минусы:

Одна скорость без возможности регулировки.

Сфера применения

Закрепленная магнитная дрель Магнитные дрели могут использоваться в трудных условиях, связанных с добычей природного газа, на нефтяных платформах, в химической промышленности — работы на данных объектах связаны с повышенным уровнем требований к нормативам безопасности. Пневматический привод магнитного сверлильного станка уменьшает до нуля вероятность появления искры, которая спровоцирует возгорание или взрыв.

Устройство позволит быстро и качественно просверлить отверстие в тех местах, куда сложно подобраться физически, магнитная дрель экономит рабочее время и обеспечивает высокую результативность работы, повышая уровень производительности.

Особенности эксплуатации и выбора инструмента

Магнитная дрель оснащается мощными электродвигателями, параметры которых составляют от 1 кВт и выше. Если в процессе сверления металлического основания происходит заклинивание сверла, то последствия следующие:

Выход из строя сверла, стоимость которых достаточно высока
Заклинивание мотора, стоимость которого составляет половину цены инструмента
Получение травмы человеком, работающим инструментом

Чтобы избежать всех этих последствий, производители оснащают изделия проскальзывающей муфтой или устройством скольжения. Чтобы воспользоваться инструментом, нужно соблюдать следующие действия:

Перед установкой инструмента на металлическое основание нужно очистить место соприкосновения. Это позволит обеспечить качественное и надежное зацепление
Определить место сверления отверстия. При этом вовсе не обязательно его намечать керном, так как инструмент при сверлении не смещается с места
После установки инструмента на металлическое или неметаллическое основание, нужно проверить надёжность соединения
После этого устанавливается необходимого диаметра насадка в патрон инструмента, и проверяется наличие охлаждающей жидкости в баке, если в устройстве предусмотрена такая функция
Для приведения инструмента в действие, нужно нажать кнопку, после чего в ручную или автоматически регулировать силу прижатия сверла к обрабатываемой поверхности. Дополнительный электромотор в конструкции устройства позволяет автоматически прижимать насадку к обрабатываемой детали
Чтобы снизить трение в процессе сверления, применяются специальные смазывающие и охлаждающие жидкости. Эти жидкости позволяют снизить нагрузку на электродвигатель, а также продлить срок службы инструмента

Чтобы снять инструмент с металлического основания, нужно выключить подачу питания на электромагнитную подушку, придерживая при этом устройство.

Это интересно! Если нужно просверлить отверстие в немагнитных материалах, то для таких случаев имеются специальные вакуумные плиты крепления.

Если планируется купить магнитную дрель, то первоначально следует определиться, для каких целей нужен инструмент. Одним из важнейших критериев выбора инструмента является его вес. Чем выше вес устройства, тем больше и стоимость. На стоимость также влияют вспомогательные функции, как водяное охлаждение, разные скоростные режимы, удобные кнопки включения.

Рассмотренный в материале инструмент принадлежит к категории профессиональных. Выпускаются такие инструменты разными производителями, которыми являются: Euroboor, Metabo, Rotabroach, MBR. При выборе обязательно убедитесь в том, что инструмент оснащён удобными кнопками включения и рукояткой для транспортировки.

https://youtube.com/watch?v=cJ_d1CYJCf4%3F

Публикации по теме

Как работает шуруповерт и конструкция инструмента — что надо знать при использовании

Сварочные аппараты — виды, отличия и какой лучше выбрать

Назначение реноватора и скрытые возможности инструмента

Отбойные молотки: их виды, преимущества, принцип работы и особенности правильного обслуживания

Классификация и виды

Станки для сверления данного класса между собой могут различаться по некоторым рабочим параметрам.

Так, у этих агрегатов может быть разным диаметр кольцевой фрезы или спирального сверла.

Также устройства могут иметь различный диаметр зенкера или разную длину рабочего хода.

Видео:

Сверлильные станки данного класса могут иметь и различную мощность, которая главным образом зависит от установленного на них двигателя.

Двигатель также влияет и на частоту вращения двигающихся частей оборудования этого типа.

Следует отметить и то, что у станков между собой могут различаться и магнитные подушки, предназначенные для их крепления непосредственно на поверхности обрабатываемого металла.

При выборе станка данного типа цена не должна быть главным определяющим фактором.

Если предполагается, что основным рабочим инструментом будет фреза, то лучше всего обратить внимание на те сверлильные станки, которые имеют более высокие мощностные показатели

ВАЖНО ЗНАТЬ: Применение мини фрезерных станков по металлу

Кроме этого, необходимо обратить внимание на частоту вращения, и наличие систем безопасности. Цена станков данного класса во многом зависит от имени производителя, однако не всегда заявленное качество соответствует реальным рабочим параметрам. Цена станков данного класса во многом зависит от имени производителя, однако не всегда заявленное качество соответствует реальным рабочим параметрам

Цена станков данного класса во многом зависит от имени производителя, однако не всегда заявленное качество соответствует реальным рабочим параметрам

Цена станков данного класса во многом зависит от имени производителя, однако не всегда заявленное качество соответствует реальным рабочим параметрам.

Такие устройства предназначены для выполнения широкого спектра рабочих операций, а поэтому должны содержать максимальный набор самых разных функций.

Обязательно должна быть предусмотрена в качестве одного из рабочих элементов фреза, которая должна легко и быстро устанавливаться в патрон.

Кроме этого, такие устройства должны быть защищены от различных внешних влияний.

Следует обратить внимание и на возможность их монтажа на горизонтальной поверхности. Видео:. Видео:

Видео:

Вообще, в таких сверлильных станках данного универсального типа очень многое зависит от качества магнитного крепления.

Оно должно не только прочно фиксировать агрегат по месту, но и выдерживать возможные дополнительные нагрузки, в том числе и тогда, когда работает фреза.

Основным рабочим органом таких устройств являются корончатые сверла, которые в процессе своей работы получают охлаждение в виде специальной масляной жидкости.

При выборе агрегата данного типа следует обратить внимание и на установленную систему охлаждения. Магнитный станок, предназначенный для сверления металлических поверхностей, является высоко мобильным и эффективным оборудованием, которое позволяет решать соответствующие задачи любой сложности. Магнитный станок, предназначенный для сверления металлических поверхностей, является высоко мобильным и эффективным оборудованием, которое позволяет решать соответствующие задачи любой сложности

Магнитный станок, предназначенный для сверления металлических поверхностей, является высоко мобильным и эффективным оборудованием, которое позволяет решать соответствующие задачи любой сложности

За счет своего магнитного крепления он легко монтируется как в вертикальном положении, так и в горизонтальном.

Цена такого оборудования находится в допустимых пределах, что дает возможности приобрести его при необходимости даже домашнему мастеру.

Следует отметить и то, что сверлильный агрегат на магнитном основании или подошве, использующий корончатые сверла, прост в своей эксплуатации и управлении.

Особенности работы

Для уменьшения трения и охлаждения рабочей поверхности коронок и сверл в место сверления поступает охлаждающая и смазывающая жидкость. За счет уменьшения силы трения данная жидкость снижает нагрузку на двигатель, что увеличивает время бесперебойной работы магнитной дрели. Специальный конус обеспечивает высокий уровень точности и простоту установки фрез прямо в патрон или в шпиндель.

Охлаждение магнитной дрели происходит автоматически, дополнительных действий не потребуется. Довольно часто устройство оборудовано передающим редуктором, проскальзывающая муфта которого останавливает двигатель при заклинивании сверла. Это предотвращает выход из строя как двигателя, так и поломку сверла, которое может быть дорогостоящим. При восстановлении электрического питания при аварийном отключении магнитная дрель самостоятельно не запускается, что обеспечивает дополнительную безопасность.

Компания К2 имеет широкий выбор надежных машин для сверления. Мы предлагаем купить магнитные дрели высокого качества. Доступные цены на магнитные дрели обусловлены нашей заботой о покупателях. Узнать актуальные цены Вы можете у наших специалистов, позвонив нам по многоканальному телефону: 8 800 333 62 55.

Применение магнитной дрели

Данное устройство относится к высокотехнологичным решениям для сверления отверстий больших диаметров в вертикальной поверхности. Конструкция этого вида электроинструмента такова, что её можно использовать на любой металлической поверхности не перемещая деталь. Применяется не только в промышленном производстве, но и в полевых условиях. Агрегат на магнитной подошве незаменим при строительстве стадионов, торговых центров, возведении мостов, монтаже металлоконструкций, судостроении, то есть там, где осуществляются высотные работы на вертикальной плоскости.

Полную мобильность обеспечивает встроенный магнит, что является важным моментом при сооружении стальных конструкций, ремонте и прокладке железнодорожных путей. Это является отличным решением при выполнении действий вдали от производства, так как избавляет от необходимости перемещать изделия в цех. Кроме того, данное устройство производит зенковку и развертку, сверлит разнообразные отверстия, нарезает резьбу с помощью спиральных и корончатых свёрл.

Свойства и особенности дрели магнитной

Отличительной особенностью инструмента является то, что в процессе деятельности к обрабатываемой поверхности надёжно фиксируется электромагнитная подошва. К металлической поверхности основание прикрепляется с силой до пяти тонн, а это делает возможным эксплуатацию в любых положениях: вертикальном, горизонтальном, наклонном, перевёрнутом.

В отличии от сверлильных установок, вес таких агрегатов колеблется от 9 до 25 килограмм, что позволяет легко их перемещать во время работы.

Магнитные станки условно делятся на четыре вида:

ультрамобильные, весом до 10 кг. Нашли широкое применение при выполнении сверлильных операций в труднодоступных, ограниченных по ширине и высоте местах.
Мобильные, массой до 14 кг. Применяются при монтаже и сборке металлоконструкций на самом объекте или в условиях производства.
Средний класс — устройства весом до 20 кг, используемые при более тяжелых процессах. Имея сравнительно небольшой вес, применяются при ремонте практически любой техники и монтаже металлоконструкций.
Тяжёлый класс весом более 20 кг. В плане применения данный вид имеет максимальные возможности. Подойдёт для эксплуатации в тяжёлых условиях и рассчитаны на большие нагрузки.

Являясь достаточно мощным и функциональным электроинструментом, магнитная дрель представляет собой достойную альтернативу полноценному сверлильному станку. Выполняя такую же работу, она меньше весит и гораздо дешевле.

Конструкции от японских производителей

Станки с магнитной платформой от японских производителей – это особая категория надежного оборудования, высочайшего качества, они отличаются следующими показателями:

высокая производительность и ресурсы, вне конкуренции;
оригинальная сборка;
автоматическая подача сверла;
трехточечное крепление сверла;
механизм плавного пуска;
двойной сенсор;
контроль скорости подачи сверла;
безопасный перезапуск;
встроенный датчик вибрации;
автоматическая остановка цикла;
предохранитель перегрузки.

Предохранитель обеспечивает сохранность вашего оборудования

Все это делает японские станки самыми достойными на аналогичном рынке.

Основные модификации и их характеристики

Начать обзор моделей магнитных дрелей уместно с российской разработки — «Вектор МС-36». Этот сверлильный аппарат отличается лёгкостью и доступной ценой. Благодаря конструкторским новациям удалось решить проблему закрепления на неровном металле. Инженеры также смогли обеспечить стабильную эксплуатацию в помещениях с низкими потолками. Станок полностью защищён от перегрузок при работе.

Характерными особенностями «Вектора» являются: незначительная масса, лёгкость управления, простота перемещения на новое место; но при этом доступна лишь одна неизменяемая скорость работы. Если нужны максимально высокие обороты, используют дрель Extratool DX-35. Этот аппарат способен работать и с классическими спиральными, и с корончатыми свёрлами. Он высокопроизводителен, при этом операторы могут задавать желаемую степень давления. Как и в предыдущем аппарате, обеспечивается подача охлаждающей жидкости в рабочую зону; но для многих людей цена системы покажется избыточно высокой.

Простое и стабильно действующее устройство — BDS MaBasic 200.

Характерными достоинствами этой конструкции оказываются:

лёгкое освоение принципов работы;
оптимальная мощность мотора;
высокая скорость оборотов;
возможность выполнения работ в труднодоступных зонах;
возможность использования спиральных либо кольцевых свёрл.

Патрон полностью стандартный, что обеспечивает стабильную фиксацию режущих приспособлений. Если нужно, сменить патроны на нужный типоразмер очень легко. Притягивающая способность электромагнита достаточно велика, чтобы можно было поставить станок в произвольно выбранном месте. Судя по отзывам, аппарат полностью оправдывает свою цену. Однако есть две слабости: жёстко заданная скорость и недостаток мощности в холодный сезон.

Element 30 Rotabroach — мобильное и относительно лёгкое устройство с мотором высокой мощности. Благодаря усовершенствованию редуктора система делается надёжнее, может работать дольше. Электропитание происходит от сети стандартным напряжением 220 В. Наряду с качественной сборкой и достойной защитой от перегрузок есть и недостаток — малый диаметр сверления. А вот чтобы купить самую лёгкую магнитную дрель, надо отдать предпочтение Eco 30.

Помимо уменьшенного размера, возможность работы в узких проходах обеспечивается за счет специальной конструкции коробки передач. Производитель гарантирует, что магнитное притяжение составит 1,2 тонны. Несмотря на компактность, Eco 30 оснащён весьма мощным мотором, который способен подать на спиральное сверло повышенное усилие. В результате оно может пробить более крупное отверстие

Судя по отзывам, дрель оснащена крепкой комфортабельной рукоятью; что немаловажно, значимых отрицательных свойств потребители назвать не могут
