Магнитная дрель: что такое и как пользоваться

Устройство и принцип работы сверлильного станка на магните

Магнитные станки имеют основания со встроенными постоянными магнитами или мощными электромагнитами. Такая конструкция подошвы позволяет исключить ненужные перемещения основания плиты во время рабочего процесса, в различных плоскостях. В конструкции сверлильной установки присутствует рабочий вал с вертикальным размещением. Шпиндель регулируется при помощи рукояток. Основание с электромагнитным держателем крепится к таким поверхностям, как балки, трубы, металлические элементы конструкции, двутравры и другим. При размещении в нужной плоскости используется ремень, он надежно фиксирует машину перед выполнением операций.

Самая полная инструкция по безопасности при работе с магнитным сверлильным станком

В процессе эксплуатации любых магнитных сверлильных станков крайне важно соблюдать ряд правил, касающихся безопасности пользователя. Главные из них:

Не используйте сверлильные станки в условиях повышенной взрывоопасности. Это правило не касается только пневматических моделей, таких как AirMaB 500.
Люди, имеющие определенные ограничения в возможностях, должны работать со станками на магнитной подушке только в сопровождении квалифицированных специалистов или инструкторов.
Подобные работы строго запрещены людям, имеющим кардиостимуляторы или иные медицинские импланты.
Использование магнитных станков детьми также строго воспрещается.
Каждый раз перед началом работ необходимо проверять станок на наличие видимых повреждений, которые могут повлиять на его функционирование

При наличии таких, начинать высверливание отверстий недопустимо.
Особое внимание рекомендуется уделить состоянию предохранительной цепи, а также переключателей.
Ремонтом оборудования должен заниматься исключительно уполномоченный квалифицированный специалист. Любая ошибка, допущенная мастером без соответствующих знаний, может обернуться травмой для пользователя.
Ремонтом в течение гарантийного срока могут заниматься только уполномоченные производителем организации

Детали с дефектами заменяют исключительно на оригинальные.
Ни в коем случае не оставляйте станок без присмотра во время работы.
Следите за тем, чтобы место работы было достаточно хорошо освещено. Уровень освещенности не должен быть ниже, чем 300 люкс.
Для сложных работ не рекомендуется использовать оборудование с низкой мощностью.
Храните устройство в сухом месте, в которое нет доступа у детей.
Защищайте оборудование от чрезмерного контакта с влагой.
Не пренебрегайте смазочными и охлаждающими составами.

Правила безопасности исключающие поражение током

Контакт с неизолированными проводами может быть травма опасен или даже смертелен. Поэтому соблюдайте следующие рекомендации:

Не открывайте самостоятельно корпус станка.
Не погружайте само оборудование или сетевую вилку в воду.
В ходе работ используйте только сертифицированные для применения удлинители, сечение кабеля которых не менее 1,5 мм2. При этом периодически проверяйте их на целостность.
При работе в среде с повышенной влажностью примите дополнительные меры безопасности.

Правила безопасности при работе и настройке сверлильного станка

Всем мастерам стоит помнить о следующих рекомендациях:

Работа в защитных перчатках может быть опасна. Их затянет в рабочий механизм, что приведет к травме или даже потере пальцев.
Перед началом сверления лучше убрать все свободно висящие на теле украшения, а также спрятать под шапочку длинные волосы.
Перед ТО или сменой оснастки проследите за тем, чтобы станок был выключен и остановился. Чтобы избежать случайного запуска, лучше отключить технику от сети питания.
Не кладите руки под станок в процессе работы. Для удаления стружки надевайте перчатки.
При работе на высоте, а также в ходе сверлильных работ на вертикальных поверхностях и над головой, станок рекомендуется оснастить предохранительной цепью. Она не даст оборудованию упасть, если вдруг ослабнет или перестанет работать магнит.
Не пренебрегайте проверкой качества фиксации оснастки.

Безопасность при работе под наклоном или на вертикальных поверхностях

Если вы собираетесь сверлить вертикально или под наклоном, а также над головой, то обязательно необходимо использовать предохранительную цепь. Это приспособление поможет застраховать оборудование от падения.

Не лишним также будет соблюдать следующие правила:

Проверьте состояние цепи перед работой. На ней не должно быть следов повреждений. В противном случае откажитесь от использования аксессуара.
Цепь должна быть максимально плотно расположена на рукояти станка.
Перед началом сверления еще раз проверьте цепь и замок.

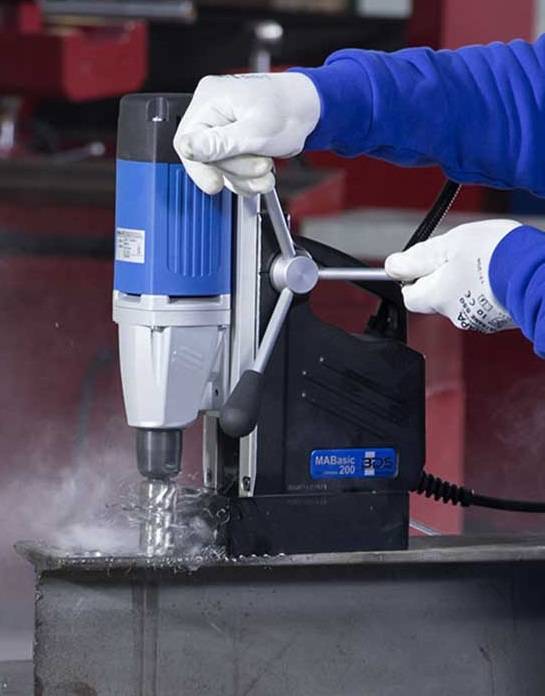

Магнитный сверлильный станок BDS MABasic 200 – простота и надёжность

Простота конструкции, доступность освоения, в меру мощный и высокоскоростной двигатель наряду с небольшим весом позволяют магнитной дрели выполнять производственные операции в труднодоступных местах. Предусмотрена возможность работы со спиральными или кольцевыми свёрлами.

Станок оснащён стандартным патроном для надежной фиксации режущего инструмента и быстрой смены на другой типоразмер. Сила притяжения электромагнита позволяет устанавливать станок в любом положении.

Плюсы:

Хороший агрегат за свои деньги, полностью выполняет свои функции.
Качественное исполнение, цена.
Сочетание лёгкости и мощности.

Минусы:

Односкоростной, иногда не хватает мощности в холодную погоду.

Режимы работы

Большинство современных моделей электродрелей предназначены для двух основных режимов работы. Причем первый режим (сверление) считается штатным, а второй режим (ударное сверление) является вспомогательным. В штатном режиме такая дрель способна выполнять как слесарные, так и плотницкие работы. А режим ударного сверления используют в случае необходимости просверлить отверстие в бетонной или каменной поверхности. Это основные способы, как использовать дрель по прямому назначению.

Механизм, осуществляющий удар при ударном сверлении, составляют два храповика. Расположены они соосно. При переходе в режим ударного сверления эти элементы осуществляют взаимодействие, направленное на создание поступательного движения рабочего вала. Для такого режима используют специальные сверла с победитовыми наконечниками. Удар механизма срабатывает при усилии, приложенном к дрели. Оно должно составлять от 10 до 15 килограмм. Вот, как пользоваться дрелью при включенном ударе.

Магнитный сверлильный станок МВА-35

Магнитная сверлильная машина МВА-35 используется для сверления отверстий от 3 до 16 мм в стальных конструкциях, независимо от их местоположения. Дополнительно станок МВА-35 может быть оснащен держателем корончатых сверл и бачком для подвода СОЖ и тогда возможно сверление корончатыми сверлами до 35 мм диаметром и 60 мм длиной.

Дополнительные возможности:

Возможность сверления корончатым сверлом до 38мм.

Особенности магнитного сверлильного станка МВА35

Сверлильный станок с двигателем мощностью 1,3 кВт с Конусом Морзе2 оснащен магнитной подошвой с прижимной силой почти 2 тонны.
В комплекте сверлильный патрон до 16 мм и страховочная цепь, на случай если при сверлении на высоте произойдет обрыв цепи питания и магнитная подошва деактивируется.
В остальном, сверлильный станок на магнитной подошве «MBA 35» работает почти как настольный станок.
Магнитная подошва МВА-35 — это надежный и мощный электромагнит, который удерживает стальной лист толщиной 10 мм с силой 20 000 Н. Этого достаточно, чтобы сверлильный станок на магнитной подошве не отрывался под действием силы человека, даже если висит вверх ногами.
Масса станка всего около 13 кг — его сможет поднять один человек.

Конструктивные особенности

Сверлильный станок на магнитной подошве MBA-35 выпускается с 2013 года. В основу модели легли наработки, использованные в более дорогом и профессиональном МВА-50.

Эти сверлильные станки на магнитном основании отличаются только электроприводами и комплектацией: магнитный сверлильный станок MBA-35 оснащен электроприводом Резекненского Акционерного Общества REBIR. Электропривода этой марки широко известны в России, запасные части к ним распространены и доступны по невысоким ценам. Если сверла нормальной остроты, то сверление проходит быстро и точно.

Модельный ряд магнитных станков

МВА35	MBA 38/1	MBA 55E	MBR55Е	МВА55V2	MBA55 Авто	MBA100	MBR100	MBSA100	MBSR100
Максимальный диаметр сверления (корончатым/спиральным)сверлом, мм
35/16	38/20	55/20	55/20	55/20	50/20	100/32	100/32	100/32	100/32
Подача сверла, мм
140	145	145	145	150	80	220	220	220	220
Мощность двигателя, Вт
1300Rebir	1150	1150	1150	1150 EIBENSTOCK (Германия)	1150 EIBENSTOCK (Германия)	1700 EIBENSTOCK (Германия)	1800 EIBENSTOCK (Германия)	1700 EIBENSTOCK (Германия)	1800 EIBENSTOCK (Германия)
Скорость без нагрузки, об/мин
Одна 650	Одна 680	50-650	50-650	1:250 2:450	1: 250 2: 450	1:110 2:175 3:245 4:385	1:от 60 до 140 2:от 200 до 470	1:110 2:175 3:245 4:385	1: от60 до140 2:от200до 470
Стандартный держатель:Weldon 19
Шпиндель
Конус Морзе №2	Конус Морзе №2	Конус Морзе №2	Конус Морзе №2	Конус Морзе №2	Конус Морзе №2	Конус Морзе №3	Конус Морзе №3	Конус Морзе №3	Конус Морзе №3
Масса, кг
13	17	16	16	16	17	22	22	27	25
Нарезание резьбы (реверс), плавная регулировка скорости
—	—	—	М20	—	—	—	М30	—	М30
Поворотное основание, угол /смещение, мм
—	—	—	—	—	—	—	—	60/15	60/15

Дополнительно ко всему этому, конструкторы нашей компании готовы рассмотреть и разработать любую оснастку, которая решит Ваши задачи.

Стандартная комплектация:

Страховочная цепь.
Клин для снятия оснастки.
Патрон трехкулачковый с ключом, до 16 мм.
Рукоятки.
Картонная коробка.

Цена на магнитный сверлилный станок

В нашем магазине вы можете купить сверлильный станок на магнитной подошве недорого. Это одна из самых низких цен на сверлильный станок на магните в России и точно, самая низкая цена на модель европейского производства.

Получить подробную информацию по товару Магнитный сверлильный станок МВА-35 и купить по низкой цене Вы можете: позвонив нам по телефону, отправив заявку на электронную почту, либо поместив товар в «Вашу корзину» и оформив заказ.

Чем хорош этот механизм

Электромагнитная дрель максимально плотно сцепляется со всеми обрабатываемыми поверхностями. Сила прижатия подошв к поверхности колеблется от 5 до 7 тонн. Это позволяет спокойно работать даже под потолком. При этом в отличие от широко распространённых сверлильных аппаратов, используемых в промышленности, масса электромагнитной дрели невелика. Её можно без особого труда перемещать, работая на фасаде, на карнизе здания или иной отвесной поверхности.

Функция плавного запуска обеспечивает качественное, спокойное начало работы. Дрели с основанием на магните имеют различные скорости работы, адаптируемые к твёрдости обрабатываемого материала и специфике задачи. Наименьший возможный диаметр отверстий составляет 0,1 см.

Велика роль магнитных дрелей на объектах, связанных с добычей, хранением, переработкой и транспортировкой углеводородов, а также в химической отрасли. Там особенное значение имеет высокий уровень безопасности. Так как привод большинства таких дрелей пневматический, риск появления электрических искр сведён к нулю. Дрель с магнитами на подошве способна:

в короткий срок подготовить безупречное отверстие там, куда тяжело добраться с ручным или электрическим инструментом;
выполнить большинство поставленных задач в самые сжатые сроки;
добиться впечатляющей производительности;
сэкономить электрическую энергию.

Лучшие безударные дрели

Далеко не всем пользователям нужна ударная дрель, способная прошивать кирпич, камень и бетон. Но при этом важным является высокая точность работы. Она обеспечивается именно безударными инструментами. К тому же, они лишены ударного механизма, поэтому масса значительно снижается, а значит, уровень комфорта при работе с дрелью повышается. Поэтому рассмотрим в рамках обзора несколько таких моделей.

Metabo BE 650 (БЗП)

Изящная и удобная безударная дрель, которая всегда поможет с ремонтом. Весит она 1.8 кг, что делает любой ремонт более комфортным и простым. Впрочем, это вовсе не мешает иметь мощность в 650 Вт. Прекрасно подходит для сверления металла и дерева, оставляя отверстия до 13 и 30 мм соответственно. Быстрозажимной патрон дает возможность моментально менять сверла, что бывает очень полезно при любом ремонте.

Достоинства:

небольшой вес;
продолжительная работа без нагрева;
качественная сборка;
рукоять с эластичным покрытием;
быстрозажимной патрон;
длинный сетевой кабель.

Недостатки:

не на всех моделях сверла надежно фиксируются.

ДИОЛД МЭС-5-03

Довольно мощная, несмотря на малый вес, безударная дрель. Её мощность составляет 800 Вт, что является прекрасным показателем. При этом весит инструмент всего лишь 1,9 кг, благодаря чему переносить его и работать будет максимально легко. При холостом ходу максимальная скорость составляет 1200 об/мин. Ключевой тип патрона гарантирует, что сверло не вылетит и не разболтается при работе. Многие пользователи ценят тот факт, что дрель укомплектована не только дополнительной рукояткой и ограничителем глубины сверления, но и запасными щетками. Наличие реверса делает удобным использование в режиме шуруповерта.

Достоинства:

качественная сборка;
металлические шестерни редуктора;
качественная дополнительная рукоять;
хорошая комплектация.

Недостатки:

сравнительно высокая стоимость.

AEG BE 750 R

Если вам нужна дрель с длинным шнуром, позволяющим отказаться от использования удлинителя, присмотритесь к этой. Сетевой кабель здесь четырехметровый, что дает возможность свободно перемещаться по просторному помещению. К тому же дрель довольно легкая — 1,8 кг при мощности 750 Вт. Быстрозажимной патрон понравится пользователям, часто меняющим сверло или биту при работе. В комплект входит ограничитель глубины и дополнительная рукоять, а также сумка, в которой инструмент легко хранить и переносить.

Плюсы:

очень длинный шнур;
высокая мощность при относительной компактности;
качество материалов и сборки;
фирменный двухмуфтовый патрон;
приятный внешний вид.

Минусы:

из-за патрона могут возникнуть проблемы при установке в стойку.

Makita DP4010

Качественная безударная дрель для настоящих профессионалов. Может похвастать мощностью в 720 Вт и хорошей комплектацией. Развивает скорость до 2900 об/мин при холостом ходе. Дрель имеет два режима скорости, что дает возможность выбирать подходящий для любой конкретной работы. Подходит для сверления металла (до 13 мм) и дерева (до 40 мм). Имеет функцию реверса и электронную регулировку скорости вращения, что делает выполнение любой работы максимально комфортным и простым. Правда, за все эти достоинства приходится расплачиваться – весит инструмент 2,3 кг, из-за чего могут возникнуть трудности при транспортировке и быстрая усталость при работе.

Достоинства:

два скоростных режима;
высокая мощность;
наличие расцепляющей муфты;
наличие двойной защитной изоляции;
плавный ход;
долговечный сверлильный патрон;
хорошая сборка.

Недостатки:

серьезный вес.

Преимущества сверлильных станков настольного типа

Настольные сверлильные станки имеют широкий спектр неоспоримых преимуществ, в том числе:

1. Легкий вес и компактные габаритные размеры, обеспечивающие мобильность оборудования.

2. Возможность подачи из стационарной сети, что позволяет устанавливать машины в любом помещении.

3. Простота конструкции, которая гарантирует эффективность работы и надежность оборудования.

4. Универсальность помимо сверления отверстий с помощью этих машин, вы также можете выполнять другие операции в области металлургии.

Все эти преимущества приходят от вертикальных и горизонтальных или радиальных сверлильных станков. Они различаются по типу конструкции и характеру движения рабочей головки. В вертикальных станках шпиндельная головка перемещается вертикально, горизонтально и соответственно горизонтально. Станки радиально-сверлильного станка позволяют работать в обоих направлениях, а также обеспечивают наклон головки шпинделя. Радиально-сверлильные станки отличаются большой универсальностью и используются во многих отраслях промышленности. Это надежное и качественное оборудование, но его стоимость выше, чем у вертикальных или горизонтальных моделей. Этот момент также следует учитывать в процессе отбора.

Дрель с магнитом в подошве имеет целый ряд выгодных достоинств, которые и обусловили популярность инструмента и его востребованность в народном хозяйстве. Оборудование характеризуется: возможностью выполнять сверление в любом положении, различных плоскостях, наиболее труднодоступных участков металлоконструкций, узлов и агрегатов; наличием автоматической защиты от возможных перегрузок; высокой производительностью, широким набором функциональных возможностей; достаточно большой мощностью магнита, обеспечивающей прочное крепление корпуса в различных плоскостях; мобильностью.

Классификации сверлильных станков

Габариты станка Для определения оптимального типа сверлильного станка на магнитной подушке необходимо брать во внимание его технические и эксплуатационные качества. Несмотря на относительно небольшие размеры этот вид оборудования может иметь широкий функционал. Не существует общепринятой классификации станков на магнитном основании

Поэтому перед приобретением рекомендуется сделать сравнительный анализ предлагаемых моделей. Определяющим параметром являются условия эксплуатации оборудования. Им должны соответствовать характеристики, которыми обладает магнитный станок

Не существует общепринятой классификации станков на магнитном основании. Поэтому перед приобретением рекомендуется сделать сравнительный анализ предлагаемых моделей. Определяющим параметром являются условия эксплуатации оборудования. Им должны соответствовать характеристики, которыми обладает магнитный станок.

Исходя из этого условия можно выделить такие параметры оборудования:

подача сверла – ручная или автоматическая. Второй вариант используется при невозможности вручную осуществлять процесс сверления. Предварительно настраиваются параметры станка с магнитным основанием, а затем после установки на металлоконструкцию программа запускается;
тип питания электродвигателя – от аккумуляторных батарей или с помощью подключения к электросети;
функция поворота сверлильной головки относительно заготовки. Это дает возможность формировать сложные сквозные и глухие отверстия.

Помимо этих конструктивных особенностей необходимо учитывать фактические технические характеристики модели. Они определяют не только перечень выполняемых операций, но и их качество.

Виды электромагнитных дрелей

Прижимная сила, которая зависит от объема используемого электромагнита, стартует от 500 кг. Чем толще металл, который нужно обработать, тем выше значение прижимной силы должен иметь инструмент. Часто в металлоконструкции возникает необходимость просверлить отверстие в нижней части. Если делать это обычной дрелью, то понадобится много сил, времени и новых сверл. Благодаря магнитной дрели эту операцию можно выполнить в считанные минуты, предварительно зафиксировав устройство на металлическом основании.

Не пропустите: Классификация и описание дрелей

Это интересно! Важным параметром магнитной дрели является диаметр сверления отверстий. Минимальное его значение для любого аналогичного устройства составляет от 1 мм, а максимум зависит от массивности агрегата.

Максимальный диаметр отверстия, который можно просверлить рассматриваемым инструментом, составляет 150 мм. Для получения такого отверстия понадобятся корончатые сверла для магнитной дрели. Для такого необычного инструмента применяются специальные сверла, оснащенные магнитным захватом на хвостовой их части.

На виды магнитные дрели подразделяются в зависимости от их массовых показателей. Различают следующие виды:

Ультрамобильные. Масса таких инструментов составляет 10 кг, а применяются исключительно в тех случаях, когда ограничен доступ для установки стационарного устройства
Мобильные. Их вес составляет от 10 до 14 кг. Популярные модели, которые пользуются спросом при проведении работ на высоте. Их преимуществом является относительно небольшой вес, и высокие показатели прижимной силы
Среднемобильные. Их вес составляет до 20 кг, и применяются они тогда, когда металлоконструкция имеет большую толщину
Тяжелые. Вес таких агрегатов достигает 25 кг. Они очень неудобны в транспортировке, но при этом имеют огромный спектр возможностей. К применению таковых инструментов прибегают тогда, когда все вышеперечисленные модификации не справляются с поставленными задачами

Это интересно! Необходимость такого инструмента, как магнитная дрель, в домашних условиях, крайне низкая, если только род вашей деятельности не связан с металлоконструкциями. Просверлить отверстие в металле толщиной до 5 мм можно обыкновенной электрической дрелью со сверлом из высококачественной стали.

Магнитная дрель чем-то напоминает сверлильный станок, но разница лишь в том, что станки являются стационарными, в отличие от рассматриваемых агрегатов. При помощи магнитного агрегата можно обрабатывать и другие материалы, однако главным условием при этом является надежная фиксация инструмента на металлическом основании.
