Ламельный фрезер: особенности конструкции, назначение, выбор

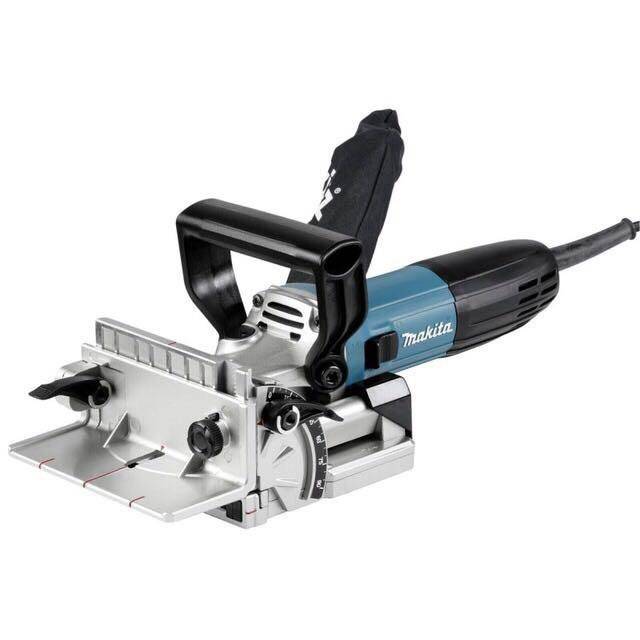

Конструкция и принцип работы инструмента

Общая конструкция ламельного фрезера имеет сходство с популярным и привычными многим домашним мастерам инструментом – угловой шлифовальной машиной(болгаркой).

Он состоит из корпуса со встроенным в него двигателем, и расположенным в передней его части вращательным элементом для крепления фрезы. В отличие от УШМ режущие диски в этом инструменте закрепляются параллельно корпусу.

В качестве режущего элемента используется дисковая фреза 100 мм. Если необходимо прорезать более глубокий паз, допускается установка диска на 105 и 110 мм. За передачу вращательного момента в инструменте отвечает редуктор. Фреза фиксируется на валу с помощью квадратного отверстия размером 20 мм.

Положение фрезы по высоте регулируется угловым упором. Для выставления размера паза в боковой части фрезера нанесена шкала. Она допускает погрешности до 2 мм, поэтому для точности необходимо измерять расстояние от подошвы фрезера до центра диска и обязательно производить пробный рез.

Глубину выемки регулируют установленными на корпусе и соединенными с упором винтами. Сняв упорный козырек, можно производить резы под различными углами.

Во время работы фрезера образуется обильное количество мелкой стружки. Для того чтобы она не разлеталась и не забивала механизм, на инструменте установлен пылесборник. Работает он по принципу пылесоса.

Основное предназначение ламельного фрезера – рез выемок-пазов под установку ламелей.

Инструмент также можно использовать для следующих целей:

профилирование кромки;
формирование зазоров в обшивке;
выборку длинных пазов и четверти;
вырезку нестандартных шипов;
выравнивание досок по толщине;
создание узоров на деревянных поверхностях.

Область применения и классификация фрезеров

Этот инструмент может применяться для решения таких задач как:

выборка канавок для соединений различных типов. Фрезер позволяет быстро создать идеально соответствующие друг другу пазы и выступы. А если выбрать соответствующую фрезу, то и соединение «ласточкин хвост» проблем не вызовет;

Соединение «ласточкин хвост»

глухой паз также создать не проблема. Фрезер для дерева позволяет регулировать глубину погружения фрезы, особенно это удобно, например, при установке дверей;
по контуру уже готового изделия можно пройтись фрезой и получить кромку оригинальной формы;

Такую кромку легко получить за 1 проход

также фрезер может применяться для создания различных узоров на деревянной поверхности.

Простая резьба ручным фрезером

Этот инструмент подойдет не только для частного использования, но и на производстве. Использование специальных шаблонов (в роли направляющих) позволяет изготавливать на 100% идентичные деревянные детали.

Разделение на группы можно привести по конструкции устройства, выделить можно:

настольный – такие устройства позволяют перемещать фрезу по сложной траектории, так что возможности обработки практически безграничны. По сравнению с ручными такой тип довольно громоздкий, да и весит металлическая станина немало;

Фрезерный станок

ручные – идеально подходят, например, для обработки кромок изделия, особенно ценятся среди мебельщиков.

Учитывая особенности конструкции, можно привести и несколько иную классификацию:

ламельный фрезер (под ламелем понимается узкая прорезь – паз), он применяется для устройства соединения по схеме шип-паз;

На фото показан процесс выборки пазов

кромочный. Оптимальный вариант использования – для обработки кромок;

Модель для обработки кромок

верхний – настольные модели относятся как раз к этой категории. Преимуществом устройств такого типа можно считать простоту работы с ним, ведь двигатель будет при работе перемещаться по направляющим, так что справиться с обработкой дерева сможет и новичок.

Питаются все подобные устройства от сети, но по автономности выделить можно такие группы:

электро фрезеры по дереву с питанием от сети. Мощные и производительные устройства, но есть определенные ограничения из-за привязанности к розетке;

Подавляющее большинство моделей требуют питания от сети

аккумуляторные модели – аккумуляторы позволяют обрабатывать дерево на любом отдалении от розетки. Но есть и оборотная сторона – мощность их несколько ниже, да и время автономной работы оставляет желать лучшего. К тому же, цена аккумуляторных фрезеров может быть даже выше, чем у обычных.

Аккумуляторная модель

Ламельный фрезер: видео (сборка рамок)

ламельный фрезер сборка рамок

Фрезерование по кругу – самодельное приспособление Как сделать приспособление для фрезерования…
Сменная подошва для фрезера своими руками Как сделать сменную подошву для…
Шаблоны для быстрой настройки фрезерного стола своими руками Как быстро настроить фрезерный стол…
Работа ламельным фрезером – зачем он нужен и для чего применяется Обработка досок для бани ламельным…
Настройка фрезера своими руками – проверенные советы 14 советов по самостоятельной настройке…
Букет в тыкве своими руками – мастер класс и фото Букет из тыквы своими руками Часто…
Способы регулировки фрезы по высоте (фрезерного стола) Регулировка вылета фрезы — способы Вы…
Своими руками › Как выбрать или как сделать › Инструменты › Как работать ламельным фрезером – регулировка и применение

Виды ручных фрезеров

Как уже было сказано, есть универсальные модели ручного фрезера, а есть специализированные. Кроме того, данный электроинструмент делится на профессиональный и бытовой. Каждый ручной фрезер по металлу отличается от своих собратьев мощностью, назначением, функционалом и другими техническими показателями, свойственными конкретной категории. Чем больше насадок и направляющих приспособлений идет в комплект к машине, тем шире ее функционал. Обилие всевозможных фрез также существенно увеличивает ее возможности.

Погружной фрезер

Эта разновидность пользуется наибольшей популярностью у плотников. Вертикальный фрезер применяется для любых видов механической обработки резанием. Двигатель такого агрегата перемещается вверх и вниз по двум направляющим, что предоставляет возможность выполнять отверстия и пазы нужной глубины. Деревообрабатывающий электроинструмент небольшой мощности подходит для использования в домашней мастерской. В нем применяются фрезы фиксированной длины и диаметра, не превышающего 32 мм.

Кромочный фрезер

Этот аппарат используется только для обработки граней деталей. Окантовочный фрезер имеет небольшой вес и мощность, поэтому его можно применять в домашних условиях. С увеличением этих параметров растет и количество выполняемых задач, но для этого необходима соответствующая комплектация и опыт. Некоторые модели крепятся к столу посредством винта-барашка. Такие машины обладают высокой скоростью вращения вала, что многократно повышает производительность агрегата. Наличие нескольких вариантов направляющих приспособлений позволяет обрабатывать большие окружности.

Ротационный фрезер

С помощью такого агрегата можно не только сверлить отверстия, но и выполнять на древесине различные рисунки. Машинка для фрезерования такого типа может работать даже с самыми хрупкими и деликатными изделиями. По принципу своей работы агрегат похож на погружной инструмент. При этом его фреза вращается со скоростью 30 тыс. оборотов в минуту, позволяя обрабатывать даже материалы с повышенной твердостью, например, керамическую плитку. Ручной фрезер такого типа удобен в использовании, имеет небольшой вес и габариты.

Если необходимо выполнить сложный по конфигурации рисунок, то лучше выбирать модели с возможностью изменения направления резки, так как обычные агрегаты, способные обрабатывать детали лишь по кругу, с этой задачей не справятся. Комплектация таких инструментов тоже различна и выбирается в зависимости от уровня сложности предстоящих работ. Приветствуется возможность регулировки скорости вращения, чтобы можно было обрабатывать материалы различной плотности: древесину, ДСП, гипсокартон, пластик и другие.

Ламельный фрезер

Этот тип предназначен для вырезания узких продолговатых пазов. В дальнейшем в эти отверстия будут устанавливаться шпонки или ламели, обеспечивая сцепление отдельных деревянных деталей друг с другом. Фрезер такого типа очень похож на болгарку, правда его режущая часть перемещается параллельно подошве, а сам корпус передвигается в горизонтальной плоскости. Лучший фрезер – это тот, который делает не только узкие пазы, но и выполняет профилирование кромки, вырезает нестандартной формы шипы, узоры, выполняет шлифовку поверхности.

Этим инструментом можно обрабатывать не только древесину, но и пластик, ДВП, гипс, оргстекло, камень и мягкие металлы. Плюс работы с таким аппаратом в том, что он оставляет после себя не стружку, а бруски и рейки, которые можно использовать в декоре и других целях. Такой агрегат может работать как в горизонтальном, так и вертикальном положении и делать отверстия под любым углом.

Присадочный фрезер

Этот фрезер станок является разновидностью предыдущей модели. Он тоже выполняет отверстия под ламели и шпонки, отличие состоит только в режущем инструменте. Кроме того, он за один заход делает сразу два отверстия под посадку шпонок, точно фиксируя расстояние между ними. Особенность его конструкции заключается в параллельном расположении фрез. С двух сторон от базы установлены подпружиненные упоры. Их фиксируют на нужное расстояние от торца детали, что предоставляет возможность сверлить отверстия на одинаковом расстоянии друг от друга без выполнения разметки.

Получаемое в результате соединение отличается надежностью и прочностью. Нередко мастер забивает в круглые отверстия квадратные шпонки для еще большей крепости и устойчивости. Фрезы для такого инструмента имеют строго нормированный диаметр, соответствующий толщине шпонок. В основном применяются концевые цилиндрические фрезы, а если необходимо просверлить отверстие меньшего диаметра, то используют фрезу-сверло.

Ламельный фрезер из болгарки. Как сделать фрезер из болгарки своими руками?

Угловая шлифовальная машинка – незаменимый инструмент для проведения строительных работ с различными материалами. Она хороша еще и тем, что к ней можно прикрепить дополнительные приспособления (насадки, диски) и/или переделать при небольших усилиях в другой узкоспециализированный инструмент – например, во фрезер. Конечно, оригинальный промышленно изготовленный инструмент во многом будет превосходить такую самоделку, но для бытовых нужд ее вполне хватит.

Материалы и инструменты

Для того чтобы на базе болгарки изготовить фрезер, вам понадобятся следующие инструменты и материалы:

УШМ в рабочем состоянии, отсутствие каких-либо дефектов либо неисправностей обязательно;
аппарат для сварки (если вы собираетесь использовать металл);
крепежные элементы;
отвертка/шуруповерт;
электродрель;
строительный уровень;
линейка (рулетка) и карандаш;
угольник;
лист фанеры или ДСП толщиной 1 см либо лист металла толщиной примерно 3 мм;
гаечные ключи;
лобзик либо пилы для работы с деревом/металлом;
металлические уголки или бруски плотной древесины (5х5см);
пробойник;
набор шестигранных ключей;
напильник, крупно- и мелкозернистая наждачная бумага.

Порядок действий

Для начала определитесь, какой фрезерный инструмент вам нужен – стационарный или ручной. И у того, и у другого варианта есть свои особенности при сборке и эксплуатации.

Стационарные

Если вам нужен неподвижный фрезерный станок, учитывайте при его конструировании, что его возможности будут зависеть от мощности и скорости вращения (количества оборотов) мотора болгарки, а также площади стола для работы (верстака). Для обработки деталей из древесины непрочных пород небольшого размера хватит маленькой болгарки, мощность мотора которой равна 500 Вт. Если же фрезеру предстоит работать с заготовками из металла, мощность двигателя УШМ должна быть не меньше 1100 Вт.

Конструкция фрезера состоит из таких элементов, как:

устойчивое основание;
подвижная/неподвижная столешница с разлинованной рейкой;
привод.

Ламельные фрезерные станки отличаются не вертикальным, а горизонтальным расположением рабочей фрезы. Возможно 2 варианта конструирования самодельного фрезерного станка:

неподвижный стол – подвижный инструмент;
подвижная рабочая столешница – неподвижный инструмент.

В первом случае для горизонтальной обработки детали порядок действий следующий:

зафиксируйте угловую шлифовальную машинку к пластине вертикально (насадка-фреза располагается горизонтально);
вокруг стола устанавливаются направляющие для передвижения пластины с инструментом;
обрабатываемая деталь закрепляется на рабочей поверхности.

Таким образом, обработка зафиксированной детали осуществляется подвижным инструментом. Во втором случае вам требуется обеспечить неподвижность болгарки и мобильность рабочей поверхности. Для перемещения столешницы под ней сооружается конструкция из направляющих с возможностью фиксации положения рабочей поверхности. УШМ, в свою очередь, закрепляется на вертикальной станине сбоку от верстака. Когда требуется станок с вертикально расположенной рабочей насадкой, порядок действий таков:

соберите раму из брусков древесины либо уголков, обеспечив жесткое крепление их друг с другом (с помощью сварки либо крепежных элементов);
к каркасу прикрепите лист ДСП или фанеры;
сделайте отверстие под вал УШМ – диаметр выемки должен превышать соответствующий показатель поперечного сечения вала;
внутри каркаса закрепите инструмент – с помощью хомутов либо перфоленты на болтах;
на рабочей поверхности стола соорудите направляющие (из реек, планок и т. п.) для передвижения детали;
все поверхности ошкурьте и покрасьте;
тумблер включения инструмента для комфортного использования можно закрепить.

Дюбельный фрезер

(Пример использования дюбельного фрезера из “инструкции по применению” Интерскол)

Дюбельные фрезерные машины относятся к специальным фрезерам и применяются в основном для соединения деталей из дерева, пластика и композитных материалов.

В качестве частных случаев применения можно отметить удаление дефектов древесины (смоляных карманов) с помощью специальной лодочковой фрезы, выборку пазов и фальцев, а также раскрой листовых материалов и декоративную обработку с помощью ламельных фрезеров, проделывание присадочными фрезерами отверстий, строго перпендикулярных поверхности.

Основное назначение этих электроинструментов – точное позиционирование деталей в соединениях. Соединительные элементы, вставляемые в гнезда, имеют свои названия. Они высушены по специальным технологиям, легко вставляются в гнезда, после этого набирают влагу из клея и разбухают, отчего соединение становится плотным.

Каждое соединение имеет свои преимущества, например, соединение, выполняемое с помощью ламельного фрезера, позиционирует соединяемые детали в поперечном направлении. Одно из свойств этого типа соединений – до схватывания клея можно в небольших пределах слегка перемещать детали вдоль оси ламелей, поэтому особая точность в продольном направлении не требуется, а в поперечном она автоматически получается благодаря конструкции фрезера. Способы установки ламелей ограничиваются только фантазией столяра. Ниже можно увидеть самый простой из них:

Соединение но круглых шкантах, выполняемое присадочным фрезером, обеспечивает настолько жесткую фиксацию соединяемых между собой частей, что иногда клей вовсе не используется, например при сборке корпусной мебели. В этом соединении важна точность.

Круглые шканты имеют больше стандартных типоразмеров (5;6;8; 10; 12 мм), слегка отличается и длина, впрочем, она стандартна для каждого диаметра. Соединение позволяет особо точно позиционировать детали между собой. Круглые шканты ставятся в различных местах, определение которых зависит от опыта и квалификации столяра, однако это не должно смущать – в интернете много пособий по их использованию, начиная от схем, нарисованных от руки, и заканчивая профессиональными видеофильмами. Иногда в сложных случаях используются оба типа соединения.

Как работать ламельным фрезером – регулировка и применение Работа ламельным (шпоночным) фрезером –…
Прочный пол своими руками – проверенный способ Как сделать прочный пол из…
Ручной фрезер своими руками из дрели НАСАДКА РУЧНОЙ ФРЕЗЕР ИЗ ДРЕЛИ…
Сменная подошва для фрезера своими руками Как сделать сменную подошву для…
Разделочная доска на ножках своими руками Как делать красивую и удобную…
Курятник с вольером своими руками – фото + чертеж + видео с советами НЕБОЛЬШОЙ КУРЯТНИК С ВОЛЬЕРОМ СВОИМИ…
Барный табурет своими руками БАРНЫЙ СТУЛ СВОИМИ РУКАМИ Столярным делом…
Своими руками › Как выбрать или как сделать › Инструменты › Работа ламельным фрезером – зачем он нужен и для чего применяется

Назначение

Узкое назначение ламельных фрезеров — выборка пазов под ламели (плоские шканты).

Посредством ламелей метод соединения деревянных элементов является основным при создании надежных деревянных конструкций.

Но на практике этот фрезерный инструмент имеет более широкий дополнительный спектр использования:

профилирование кромки детали;
делает выборку четверти;
делает выборку длинных пазов;
вырезает шипы нестандартной формы;
вырезает узоры на наличниках;
позволяет вырезать доски по толщине;
шлифует, удаляет мелкие дефекты на поверхности.

Кроме дерева, эти инструменты могут использоваться для обработки пластика, ДВП, гипса, мягких металлов и камня, оргстекла.

Сделать выборку ламельным фрезером не сложно. Ряд вышеперечисленных работ можно выполнить и другим инструментом, но ламельный фрезер позволяет сохранить часть материала, который можно использовать в других целях. Например, снять угол или сделать четвертной паз. При использовании других режущих инструментов остается стружка. В случае с фрезерным, остаются бруски и рейки, которые могут быть использованы для работ по утеплению или декоративному украшению фасада.

Фрезеры среднего ценового класса

К этой категории относится инструмент стоимостью от 3500 руб. до 15000 руб. Рассмотрим изделия по убыванию стоимости.

При стоимости порядка 15000 рублей, эта модель несколько выбивается из серии, поскольку относится к профессиональному инструменту. При мощности 700 Вт он развивает 11000 оборотов, причем на любой древесине. Есть кейс для переноски, объемный пылесборник. Литые детали (подошва, направляющая) выполнены добротно, нет необходимости «дорабатывать напильником», как в моделях эконом класса.

Преимущества:

Хорошая комплектация (кейс, большой пылесборник) оправдывает стоимость.
Точная регулировка наклона и высоты подошвы.
Двигатель работает достаточно тихо, без надрыва на «тяжелом» материале.
Удобный кожух фрезы.

Недостатки:

Не очень надежная фиксация упора – несколько странно для профессиональной модели.
Нет сеточной защиты от попадания опилок в корпус двигателя.

Интерскол ФМШ 100/710 – «хочу стать профессионалом»

Каких-то особенностей, которых ждешь при цене почти 10000 рублей, нет. Просто добротный электроинструмент. Однако, начав работать, понимаешь, что придраться не к чему. Регулировка без люфта, точная фиксация высоты подошвы, удобная смена фрезы. К сожалению, поставляется в картонной коробке, нет даже сумки для переноски. Отличный выбор для новичка.

Преимущества:

Просто добротный любительский фрезер, без серьезных недостатков. При определенных навыках – можно применять и в небольшой мастерской.
Удобное расположение пылесборника.
Корпус двигателя защищен от мусора.
Гибкий длинный шнур питания.
Не смотря на обороты всего 9000, при работе незаметна разница между твердым и мягким деревом.
Качественная литая рукоятка.

Недостатки:

Шкала высоты подошвы не соответствует реальным замерам. Это надо учитывать в работе.
При длительном использовании, от вибрации устает кисть руки.
Шумноват для такой цены.

FELISATTI RF100/710 – выглядит, как Makita, на этом сходство заканчивается

Не самый удачный экземпляр, хотя производитель позиционирует его как полупрофессиональный. Красивый дизайн, удобная верхняя рукоятка, при этом вторая рука полностью перекрывает вентиляционные отверстия. Для цены почти 8000 рублей явно не хватает изюминки: нет даже пылесборника, не говоря уже о кейсе для переноски.

Преимущества:

Корпус выполнен из прочной и качественной пластмассы.
Мотор 710 Вт, фреза быстро раскручивается до 9000 оборотов.
Удобная смена насадки, кожух открывается одним движением.

Недостатки:

Сильно шумит редуктор: это может говорить о некачественной подгонке шестерен.
Слабая фиксация упора подошвы: трудно добиться параллельности с плоскостью фрезы.

Диолд ШРЭ-0,9 – типично домашний фрезер

При стоимости эконом класса, вы получаете комплектацию, как у профессионала: кейс, пылесборник, и даже фреза. Правда выглядит инструмент, как доработанная болгарка. Несколько неуклюжий механизм установки угла направляющей подошвы, качество литься оставляет желать лучшего. Тем не менее, для не слишком ответственных работ вполне подойдет.

Преимущества:

Экстремально низкая цена: порядка 3500 рублей.
Богатая комплектация, «бесплатная» фреза в комплекте вполне работоспособна.
Мощный двигатель развивает хороший крутящий момент.

Недостатки:

Грубая сборка, требуется обработка литой подошвы.
Слишком тяжелый для ручного инструмента: более 3 кг.
Подклинивает в направляющих салазках, требуется постоянно обновлять смазку.

HILDA 760 – качественный «китайский» китаец

Это даже не реплика известного бренда, воспроизведенная в Поднебесной. Данная модель – типичный китайский ширпотреб, при этом очень добротно выполненный. Разумеется, конструкция отдельных узлов подсмотрена на заводах серьезных производителей, поэтому с эргономикой полный порядок. Если этикетка на упаковке для вас не имеет значения – можно смело покупать.

Преимущества:

Действительно качественный фрезер, особенно с учетом цены 4700 рублей.
Малошумный редуктор, шестерни не хрустят, вал не вибрирует.
Мощный двигатель, быстрая раскрутка до рабочих оборотов.
фрезер удобно сидит в руках, диаметр корпуса подобран идеально под охват пальцами.

Недостатки:

Непривычный курковый выключатель под указательным пальцем, требуется привыкать.
Вертикальная линейка не соответствует реальной высоте подошвы.
