Конусное и ступенчатое сверло по металлу. В чём разница?

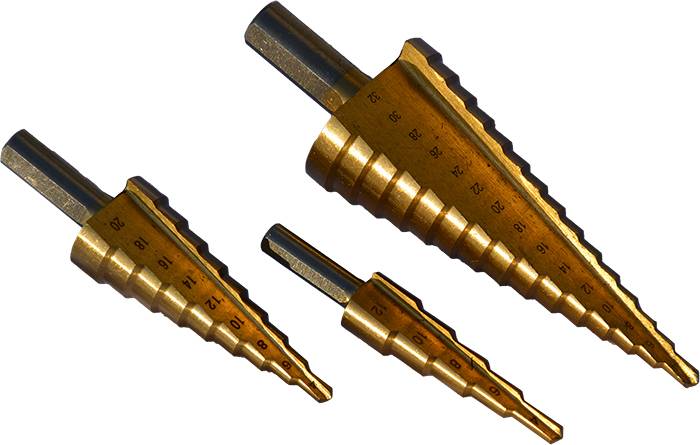

Конусное или ступенчатое сверло

Не стоит путать между собой названия режущего инструмента такие как ступенчатое и конусное сверло по металлу. Различия между ними кроются в конструктивных особенностях рабочей части.

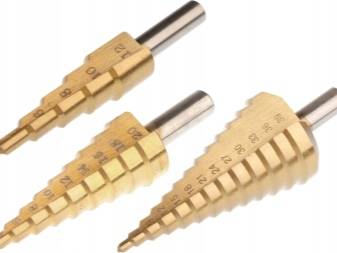

Конусное сверло имеет головку с гладкой поверхностью, ступенчатое сверло представляет собой резец со ступенями имеющими различный диаметр, эти ступени имеют режущую кромку.

Применяя ступенчатый резец размер просверливаемого отверстия подбирается ориентируясь на диаметр ступени, использование конусного такой возможности не даёт.

Конструкция и материал

Рабочая поверхность ступенчатого инструмента представляет собой цилиндрические ступени разного диаметра с переходом от одной к другой в виде фаски с наклоном 35-40.

Последняя избавляет от необходимости снимать фаску в отверстии отдельной операцией, как это делается при использовании обычного инструмента.

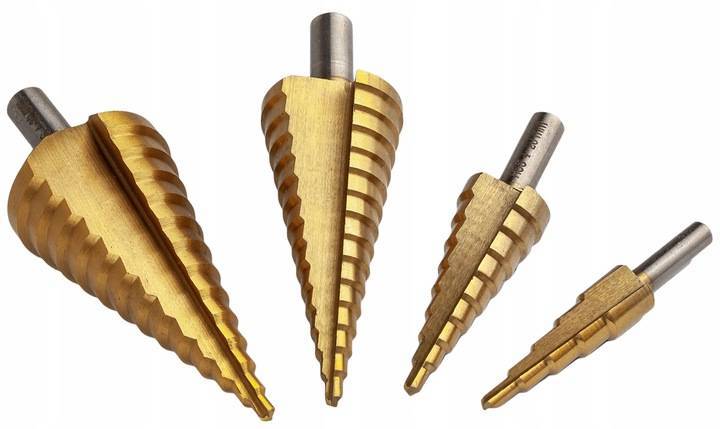

Ступенчатое сверло имеет продольный или спиральный паз, проходящий от кончика до хвостика. Пересечение паза с цилиндрическими поверхностями образует режущую кромку инструмента.

Конфигурация острого кончика позволяет сверлу легко врезаться в металл даже без кернения. Хвостовик может иметь различные виды и исполнение (цилиндрический, шестигранный, конус Морзе) для работы с разным оборудованием и инструментом – станком, дрелью и пр.

Ступенчатые и конусные резцы по металлу чаще всего изготавливают из быстрорежущей стали марки HSS. Для повышения рабочих характеристик инструмента могут использоваться стали с различными легирующими элементами, в частности, кобальтом.

Выпускаются ступенчатые сверла с алмазным напылением и титановым покрытием. Диаметр рабочих цилиндров варьируется в диапазоне 4-80 мм, длина сверла – от 60 до 85 мм.

Направление спирали – правое. Левое можно сделать по заказу.

Режущий инструмент по металлу с диаметром конусов от 4 до 30 мм стоит примерно 1000 рублей, а изготовленное импортным производителем имеет цену на порядок выше.

Так стоимость ступенчатого изделия от известных зарубежных производителей с диаметром рабочих кромок 6-39 мм составляет от 3000 до 5000 рублей, конусные резцы находятся в том же ценовом диапазоне.

Для того чтобы приобрести надежное и оригинальное приспособление для сверления отверстий, различных по диаметру, стоит обращаться к проверенным поставщикам и производителям.

Качество изделий должно подтверждаться сертификатами соответствия и специальной маркировкой.

Применение

Режущие инструменты предназначены для сверления листовой стали толщиной до 4-5 мм. Минимальная толщина может составлять менее 1 мм.

Кроме тонколистовой стали конусное и ступенчатое сверло можно использовать для сверления цветных металлов и полимеров.

Обозначение и маркировка

Маркировка ступенчатых сверл содержит информацию о минимальном и максимальном диаметре, шаге перехода, марке материала и его твердости. В частности, обозначение ⌀ 4-16/2 HSS 61 означает:

• первый (минимальный) ⌀ – 4 мм;
• последний (максимальный) д⌀ – 16 мм;
• шаг перехода – 2 мм (⌀ 4, 6, 8, 10, 12, 14, 16 мм);
• материал – быстрорежущая сталь HSS;
• твердость по Роквеллу – 61.

Возможен ввод в обозначение дополнительных элементов – класса точности, содержания легирующих элементов в материале, например, HSS-E, HSS-Co, HSS-G TiN.

Особенности эксплуатации

Ступенчатое сверло – откровенно хрупкий инструмент. Приступая к обработке заготовки, стержень удерживают перпендикулярно листу, избегая перекосов. Чем большим диаметром отличается сверло, тем ниже должны быть обороты дрели. Для применения конусного ступенчатого инструмента лучше всего прибегать к использованию шуруповертов или так называемых дрелей-миксеров, которые обладают незначительным крутящим моментом и умеренной скоростью вращения рабочей головки до 1200 об/мин.

В процессе эксплуатации главное — следить, чтобы ступенчатое сверло не перегревалось. В данных целях рекомендуется применение охлаждающих смазочных жидкостей.

Какие ступенчатые свёрла по металлу лучше – выбор производителя

Немаловажным критерием при покупке ступенчатой насадки является производитель, поскольку только изделия от проверенных компаний будут обладать требуемыми характеристиками.

На рынке представлены насадки как отечественного производства, так и импортного. К числу лучших российских образцов следует отнести ступенчатые свёрла «Зубр», «Интерскол» и «Туламаш». Все эти компании предлагают высококачественные изделия, выпускаемые как поштучно, так и наборами, с последующей гарантией.

Из импортных производителей можно отметить компании Bosch, Haisser, Ruko Precision Tools.

Ступенчатое сверло по металлу

Если вы выбираете для себя конусное сверло, обратите внимание на одну из его разновидностей – ступенчатое сверло по металлу. Каждая ступень такого режущего инструмента образуется за счёт плавного спирального перехода и имеет свой диаметр. Такая конструкция очень удобна, так как в процессе сверления достаточно легко отследить какой диаметр на данный момент имеет просверленное отверстие

Такая конструкция очень удобна, так как в процессе сверления достаточно легко отследить какой диаметр на данный момент имеет просверленное отверстие.

Многие из мастеров часто задумываются о том, стоит ли приобретать такой дорогостоящий инструмент

Ведь цена конусного и ступенчатого сверла колеблется от двух до пяти тысяч российских рублей и напрямую зависит от материала, класса прочности, напыления и других показателей, на которые следует обращать внимание при выборе инструмента. Уверяем вас, стоит. Ступенчатые свёрла по металлу имеют массу преимуществ

Например:

Ступенчатые свёрла по металлу имеют массу преимуществ. Например:

• Они позволяют использовать всего один режущий инструмент для выполнения целого ряда задач;
• Режущие кромки ступенчатого сверла имеют высокий показатель прочности, что обеспечивает долгосрочный запас рабочего ресурса;
• Такой инструмент обладает высокой скоростью сверления. При такой скорости даже у тонкого листового металла не снижается качество кромки;
• Острый наконечник инструмента легко врезается в металл даже с очень плотной структурой. При этом отпадает необходимость в использовании центрирующего элемента, что значительно упрощает процесс сверления;
• Своеобразная конструкция ступенчатого изделия позволяет исключить из чемодана мастера угловую шлифовальную машинку и надфиль. И если возникает необходимость отшлифовать готовое отверстие, то можно смело использовать конусное сверло;
• Использование режущего инструмента такого плана как минимум на 50 процентов повышает эффективность сверления тонколистового металла. Такая эффективность достигается за счет того, что поступательные каналы ступенчатого сверла отличаются между собой размерами и имеют плавный переход;
• Преимущество ступенчатого сверла заключается ещё и в том, что его можно использовать как для ручного устройства, так и для станка;
• Особое абразивное напыление, которое может быть выполнено как из алмазной, так и из титановой крошки придаёт конусному ступенчатому сверлу особую прочность. Такое изделие, при условии правильной эксплуатации и нормированных нагрузок, не нуждается в частой заточке.

Ступенчатые и конусные свёрла – что у них общего? Это инструменты, режущие грани которых отличаются повышенной остротой и отсутствием заусениц. Обе эти конструкции практичны в использовании и обладают массой преимуществ. Их использование позволяет избежать различных трудностей и напрасной траты времени. И конусные и ступенчатые свёрла по металлу стоят достаточно дорого. Да это можно назвать минусом. Но, с другой стороны, они заменяют целый набор инструментов. И если сложить стоимость всех инструментов из набора и сравнить их со стоимостью сверла, то ощутимой разницы не почувствуется.

Чем же они отличаются? Если говорить о конструкции, то она состоит из рабочей конической части, изготавливаемой из быстрорежущей инструментальной стали и хвостовика, с помощью которого сверло устанавливается в инструмент. Простое конусное сверло имеет головку с гладкой поверхностью, а ступенчатое – головку со ступенями, оснащёнными режущими кромками. Ступенчатые свёрла, в свою очередь, подразделяются на:

• свёрла со спиральной режущей кромкой;
• с прямой режущей кромкой

Свёрла с прямой режущей кромкой имеют более простую геометрическую форму, поэтому их легче затачивать. А спиральная режущая кромка обеспечивает более мягкое и плавное сверление.

Бензиновая болгарка. Проходит там, где другие стоят!

Бензиновая электростанция. Переносной источник энергии

Основные показатели для выбора

При выборе инструмента для сверления металлов необходимо учитывать:

• состав сплава, из которого их изготовили;
• способ дополнительной обработки и наличие поверхностного покрытия;
• торговую марку производителя;
• диаметр и конструктивную форму;
• конструкцию и углы заточки режущих кромок.

О чем может сказать цвет

Важным внешним параметром при выборе сверла может служить цвет поверхности, который говорит о составе сплава, способе обработки и поверхностном укрепляющем покрытии. Качественный инструмент изготавливается из быстрорежущих сплавов с добавлением титана, молибдена или вольфрама. Международное обозначение таких металлов HSS (High Speed Steel). Однако даже если маркировка сверла содержит подобную надпись, но его поверхность серого стального цвета, покупать такое изделие не стоит. Оно не было подвержено дополнительным видам обработки и не обладает достаточной прочностью и износостойкостью. Цена в этом случае будет невысокой, но и прослужит оно непродолжительное время, с необходимостью частого выполнения заточки.

Сверла могут быть:

1. Черными, после термической обработки перегретым паром и дополнительной закалки. Стоимость черного сверла несколько выше, чем у необработанных изделий, но вполне доступна для использования в бытовых целях. Зато повышенная прочность значительно увеличивает срок службы.
2. После нагрева готовых сверл в печи и постепенного отпуска металла для снятия внутренних напряжений поверхность приобретает легкий желтый оттенок. В результате износостойкость сверла значительно увеличивается, и его заточка требуется намного реже.
3. Ярко золотистый цвет говорить об использовании сплава с добавлением титана, отличающегося максимальной прочностью. Это самые дорогие сверла, но их применение полностью оправдано длительным сроком эксплуатации.
4. Серый цвет говорит о низком качестве инструмента. Применяется для разовых работ, после чего выбрасывается. Соответственно такое сверло самое дешевое на рынке.

При определении того, какое сверло будет лучшим именно для ваших условий, подходите к решению вопроса с практической точки зрения. Для постоянного выполнения сверловочных работ лучше купить дорогой, но более износостойкий инструмент. А вот для периодического применения и решения бытовых вопросов вполне подойдут черные или бледно желтые сверла. Это позволит получить необходимый результат при минимально допустимых затратах.

Как делают сверла и почему они разного цвета, видео с завода RUKO (Германия)

Маркировка сверл по металлу, что нужно учесть при выборе

Нанесенные на сверло буквенно-числовые обозначения содержат информацию о:

• диаметре и длине инструмента;
• марке металла, из которого оно изготовлено;
• способе дополнительной обработки и наличии поверхностного напыления;
• классе точности изготовления.

При этом диаметры до 3,0 мм маркировки не имеют, а вся необходимая информация приведена на упаковке.

Область применения может быть обозначена следующими символами:

• HSS-G для сверления мягких сталей, чугуна и цветных металлов;
• HSS-E для высоколегированных и нержавеющих сплавов;
• HSS-TiAIN универсальный инструмент для всех видов материалов.

Наличие подобной маркировки говорит о возможности профессионального применения инструмента.

Более подробно о маркировке можно почитать здесь.

Параметры качества

Размер. Выбирая товар, надо определиться с тем, какие именно отверстия придется сверлить. Чем больше их диапазон, тем стоимость выше. Например, цена на ступенчатые сверла для формирования диаметров от 4 до 20 мм почти в два раза ниже изделий такого же качества, но для отверстий от 4 до 30 мм.

Размеры ступенчатых сверл

Торговая марка. Более высокие цены демонстрирует продукция известных торговых марок. Наибольшим спросом пользуются ступенчатые сверла фирмы TOP GRAFT. Хотя они заметно дороже, но отличаются более высоким качеством. Отличной репутацией пользуются конусные сверла фирмы Bosch – их качество оправдывает цену.

Конусные сверла фирмы Bosch

Возможность заточки. Следующим параметром выбора является возможность заточки. Изделия, которые можно затачивать, имеют больший срок эксплуатации, хотя конусные сверла, не имеющие подобной характеристики, прослужат больше времени без затачивания. Их долговечность определяет и высокую стоимость.

Покрытие. На стоимость изделия влияет и наличие титанового покрытия. Напыление обеспечивает повышение прочности в разы, но увеличивает стоимость товара, как минимум, на треть.

Вопросы и ответы

В ходе выбора и работы со ступенчатыми сверлами могут возникнуть различные вопросы. Многие из них одинаковы и появляются почти у всех начинающих мастеров. Поэтому, ответить на них можно сразу же, не дожидаясь возникновения сложных ситуаций.

Надо ли кернить центр отверстия при работе с конусным ступенчатым сверлом?

В сети есть масса утверждений, что этого делать не надо. Однако, это неверное и вредное утверждение. Инструмент работает по общему принципу и точно так же нуждается в намеченном центре. Иначе сверло может уйти с разметки, и деталь будет испорчена.

Чем можно наточить ступенчатое сверло?

Заточку ступенчатого сверла производят на заточном станке со специальным тонким диском. Можно использовать специализированный ручной инструмент («Дремель», «Гравер» или подобный инструмент) с установленным отрезным диском. При этом, надо иметь опыт и навыки, иначе вместо заточки можно окончательно испортить режущую кромку.

Если надо выбрать между желтым и черным сверлами, какое предпочесть?

Принято считать, что желтые (золотистые) сверла обладают наиболее высоким качеством, долговечностью, способностью работать с твердыми материалами. Они не боятся перегрева (хотя, проверять это на практике не рекомендуется). Однако, если предстоит сверлить обычный металл или пластик, принципиальной разницы нет. В данном случае можно выбирать сверло по более выгодной цене.

Если одно сверло гораздо дороже другого, значит ли это, что оно лучше?

Цена инструмента не всегда напрямую соответствует его качеству или рабочим свойствам. Часто дорогие сверла бывают импортными, изготовленными известными производителями. Брендовый товар всегда дорогой, хотя функционал его может ничем не отличаться от более дешевых изделий

Выбирая подходящее сверло, следует внимательно изучить его маркировку, обратить внимание на форму канавок и цвет металла. Руководствоваться ценой в данном случае нецелесообразно

Сколько ступеней у сверла предпочтительнее иметь?

Выбор размеров и числа ступеней обусловлен характером предстоящей работы. Если размер отверстий невелик, нет смысла покупать дорогое изделие с большим конечным диаметром. Однако, надо иметь в виду один момент — чем больше диаметр, тем массивнее свело. Оно меньше греется при работе с твердым материалом, лучше переносит эксплуатационные нагрузки.

Что лучше, набор спиральных сверл или одно ступенчатое?

Если приходится работать с толстыми (больше 8-10 мм) деталями, ступенчатое сверло окажется бесполезным. Оно удобно только для работы с листовыми материалами. Однако, опытные мастера рекомендуют иметь в распоряжении и спиральные, и ступенчатые сверла — могут возникнуть разные ситуации, в которых нужен тот или иной режущий инструмент.

Виды сверл по металлу

• Спиральные(часто встречающие и самые популярные)
• Корончатые
• Конические или ступенчатые или как ещё называют конусное
• Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

• Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
• Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
• Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Цвет ступенчатых сверл, используемых для обработки металла

Все ступенчатые инструменты, применяемые для обработки металлических листов небольшой толщины, подразделяются на группы по качеству. Идентифицировать то или иное сверло довольно просто

Все, что для этого нужно, – обратить внимание на его цвет. В настоящее время в продаже можно встретить следующие варианты инструментов:

Ступенчатые сверла бывают черные, серые, темно и ярко золотистые

• серые;
• черные;
• золотистые (темные);
• золотистые (яркие).

Серые сверла. Данный цвет указывает на то, что материалом для изготовления изделия является обычная сталь, которая не прошла дополнительной обработки. Данные инструменты не отличаются высокими прочностными характеристиками. Из преимуществ таких приспособлений стоит отметить их невысокую стоимость.

Статья по теме:

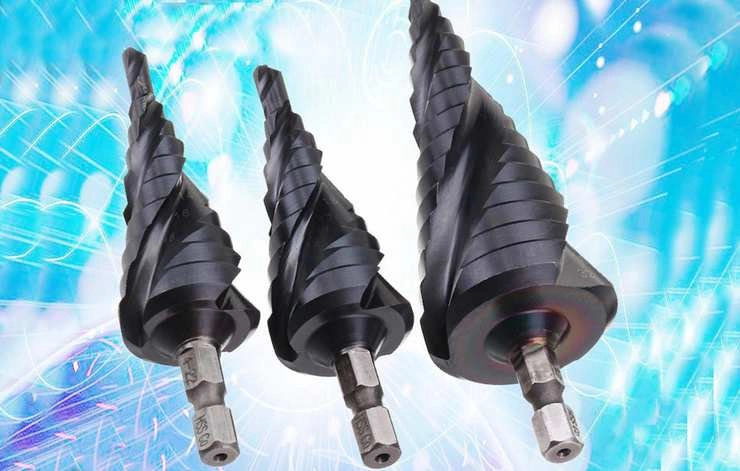

Черные. Такая окраска указывает на то, что стальное изделие прошло дополнительную обработку паром, разогретым до высоких температур. Это усиливает технические характеристики инструмента и продлевает его срок службы. Цена на такие изделия выше, чем на серые.

Сверла черного цвета обработаны паром высокой температуры, что повышает технические показатели инструмента

Золотистые (темные). Подобные инструменты проходят довольно интенсивную обработку температурой. Процедура такого типа способствует устранению напряжения в металлическом изделии. В результате получается прочная деталь, которая лучше всего подходит для продолжительного использования. Стоимость таких сверл довольно высокая.

Цвет сверла не связан с его конфигурацией. Все изделия имеют специальный канал. Наличие канавки позволяет проводить эффективное сверление металла. Специальные искривленные каналы можно встретить и в других изделиях, которые применяются для сверления металла. Хорошим примером в этом случае являются саморезы по металлу со сверлом.

Золотистые (яркие). Еще один вариант сверл ступенчатого типа. Такая окраска получается в результате нанесения на поверхность изделия специального защитного напыления из титана. Подобные инструменты обладают самой высокой прочностью.

Что это такое и для чего нужно?

Сегодня рынок инструментов представлен большим выбором сверл от различных производителей. Вне зависимости от вида изделия предназначены для выполнения разнообразных операций по обработке металла. Преимущество ступенчатого сверла заключается в особенности его конструкции. Улучшенная прочность режущих кромок позволяет добиться длительного срока службы изделия и снижает необходимость проведения регулярного ремонта.

Конусное ступенчатое сверло – наиболее востребованный и универсальный инструмент. С его помощью обрабатывают стальные листы толщиной в 5-6 мм с целью получения надежных отверстий.

Также инструмент можно применять для работы со следующими материалами:

• пластик;
• гипсокартон;
• дерево.

Двухступенчатое сверло представляет собой специфическую насадку, используемую в различных станках. Конструкция сверла содержит рабочую часть, обеспечивающую вращение сверла, и хвостовик, имеющий форму цилиндра или шестигранника.

Рабочая область конструкции делится на 3 части:

• наконечник небольшой толщины, необходимый для организации предварительного засверливания;
• скошенные переходы, предусмотренные между ступенями (такое устройство позволяет избавиться от заусениц);
• режущий край: с его помощью происходит создание отверстий.

Хвостовик сверла может иметь разную форму. Она определяется в зависимости от области, в которой планируется использовать инструмент. Также к данной категории относят многоступенчатые сверла.

Основу формы сверла составляет конус. С его помощью получается обработать материал посредством достижения высоких скоростей, по технологии «елочка». При этом качество полученной кромки отверстия будет высоким даже в случае сверления тонкой листовой стали.

Сверла оборудованы острым наконечником, что предотвращает необходимость применения дополнительного инструментария. С помощью подобных агрегатов удается облегчить выполнение работы по обработке металла или других материалов. Приспособление используют в следующих сферах:

• строительство;
• автомобилестроение;
• ремонтные работы;
• ландшафтные работы.

Каждый режущий инструмент имеет отличительные характеристики, а также положительные и отрицательные свойства. Если рассматривать сверла, то к преимуществам подобного оборудования следует отнести следующее.

Возможность сверления отверстий с помощью одной насадки.
Устойчивость к износу.
Отсутствие необходимости кернения места сверления при выполнении поставленной задачи. Кончик сверла практически сразу врезается в материал.
Сочетание функций разных инструментов.
Плавный переход меньшего диаметра к большему

Такая опция позволяет снизить или вовсе исключить деформацию материала, что важно, когда речь заходит об обработке тонких листов.
Универсальность использования. Сверла можно применять в качестве основного оборудования на стационарном станке или на ручном электроинструменте.
Применение абразивного напыления для повышения прочности.
Отсутствие необходимости проведения регулярной заточки.

Рекомендации специалистов по выбору конусного сверла

Многим людям, которые плохо ознакомлены с особенностями различных режущих насадок, сложно определиться с приобретением подобного инструмента. Для того чтобы не допустить ошибки при выборе, необходимо усвоить несколько основных моментов.

В первую очередь нужно запомнить, что все насадки отличаются по цвету. Это очень важный момент, так как от цвета изделия зависят его технические характеристики. Например, стальной окрас рабочей детали свидетельствует о том, что она не подвергалась дополнительной температурной (или любой другой) обработке.

Приспособления стальной окраски не характеризуются высокой прочностью и, соответственно, более подвержены износу. Их рекомендуется использовать исключительно для организации отверстий в тонколистном материале, а также для обработки пластика, гипсокартона и дерева. Конусные сверла по металлу такого типа имеют самую низкую стоимость.

Черный цвет режущего инструмента говорит о том, что изделие прошло дополнительную обработку высокой температурой. Подобные приспособления имеют более высокую прочность, что способствует увеличению их эксплуатационного срока.

Гладкие конусные сверла расширяются ближе к хвостовой части и не имеют четкой градации диаметров

Еще один вариант, распространенный на современном рынке, – золотистые конусы. Эти модели имеют защитное напыление, представленное нитридом титана. За счет этого они по техническим характеристикам значительно превосходят предыдущие аналоги.

Статья по теме:

В ступенчатых вариантах высота уровней, как уже говорилось выше, в среднем составляет 5 мм. Сверла по металлу не должны иметь разбежности в этом показателе больше 1 мм. Это стоит запомнить при покупке инструмента.

На что еще необходимо обращать внимание? Не меньшую роль играет бренд инструмента. Изделия, изготовленные малоизвестными китайскими фирмами, мастера не рекомендуют покупать, так как в этом случае шанс приобретения низкокачественной или бракованной продукции значительно возрастает. Сверла отечественного производства имеют меньший рабочий ресурс, если сравнивать их с зарубежными аналогами

Сверла отечественного производства имеют меньший рабочий ресурс, если сравнивать их с зарубежными аналогами

Сверла отечественного производства имеют меньший рабочий ресурс, если сравнивать их с зарубежными аналогами.

В продаже чаще всего можно встретить конусные сверла по металлу 4-22 и 6-36 мм

Маркировка конусных режущих инструментов: что нужно знать

Технические характеристики подобных режущих изделий указываются в виде маркировки, которая наносится на наружную поверхность хвостовой части. Знание основных обозначений позволяет подобрать качественное и максимально подходящее для конкретных эксплуатационных условий изделие. Рассмотрим более подробно, какая информация зашифрована в маркировке:

• материал изготовления;
• диаметр;
• класс точности.

Расшифровка маркировки – очень важный этап, поэтому стоит ознакомиться более детально с возможными ее вариантами. Большинство изделий такого типа имеют шаг 1 мм. Сверла по металлу, которым присуща форма елочки, отличаются разными габаритами. Эта информация в обязательном порядке содержится в маркировке.

Чаще всего буквенное обозначение является началом разметки. На большинстве сверл, которые можно приобрести сегодня, указывается латинская буква «P». Подобное обозначение повествует о том, что для изготовления приспособления была применена быстрорежущая легированная сталь. Такой материал отличается высокими прочностными характеристиками.

Технические характеристики конусных сверл по металлу указываются в виде маркировки на поверхности хвостовой части

Далее располагается следующая буква, после которой в обязательном порядке стоит определенное число. Это обозначение содержит информацию о металле, который был использован в качестве добавки к легированной стали. Число говорит о том, какое процентное содержание сплава находится в изделии.

После процентного содержания второстепенного металла в маркировке указываются максимальный и минимальный диаметры, а также класс точности приспособления. Стоит отметить, что на подобных изделиях часто встречается буквенное обозначение HSS. Сверла по металлу такого типа выполняются из быстрорежущей стали. После начальной отметки маркировка содержит информацию о добавочном материале, использованном при производстве изделия.

Виды ступенчатых (конусных) сверл

Как было отмечено, конусные сверла бывают с плавным переходом диаметра и с шаговым, ступенчатым. Наибольшее применение нашли сверла ступенчатые, поскольку они позволяют получить отверстие строго определенного размера с ровными стенками. Отверстие, полученное плавным конусным сверлом, всегда будет иметь небольшой уклон. В случае работы с тонколистовым металлом это будет малозаметно.

В общем случае качество ступенчатых сверл можно классифицировать по цвету:

• Серый металлический оттенок. Обычно такой инструмент выполнен из инструментально стали невысокого качества. Дополнительной термической обработки при его изготовлении также не было предусмотрено. Абразивного покрытия на поверхности сверла не имеется. Такие сверла не следует приобретать, если предполагается их регулярное использование, а также работа с толстым и прочным металлопрокатом.
• Сверла черного цвета. Такой инструмент при производстве был подвергнут термической обработке. Была произведена обработка паром и последующая закалка. Такая обработка увеличивает твердость инструмента и повышает его эксплуатационный ресурс. Но все равно не рекомендуется работать такими сверлами с нержавеющими и другими высокопрочными сталями.
• Тускло золотистый цвет. Ступенчатое сверло по металлу, которое имеет бледно желтый цвет, изготавливается из металла с добавление легирующих добавок, чаще всего кобальта. Такой инструмент подвергается закалке с последующим отпуском, что снимает внутренние напряжения и увеличивает прочность и долговечность инструмента. Сверлами такого цвета можно обрабатывать прочные легированные и нержавеющие стали.
• Ярко золотистый оттенок. Инструмент такого цвета является наиболее высококачественным и предназначен для работы с толстостенными сталями высокой прочности. Стали, из которых изготавливается инструмент, получают добавлением нитрида титана и последующей термической обработкой.

ТЕСТЫ

Шуруповёрт — Makita 6271, полностью заряженный, скорость первая (до 400 об/мин.) Процесс сверления показан на видео ниже, где в качестве испытуемых материалов используются дюраль (1.7мм), крышка корпуса DVD-привода (0.4мм), плата из стеклотекстолита (1.6мм), фанера (4мм) и пластик (1.9мм). Условия были не идеальны (как обычно и бывает), поэтому в некоторых моментах сверло дёргало из-за не перпендикулярной установки его кончика к плоскости материала.

Что получилось:

Дюраль удалось просверлить до 12мм, крышку DVD-привода до 18мм. Это на первой скорости, шуруповёрт старался сильно не напрягать. Если переключиться на повышенные обороты, то есть фора расширить отверстия ещё на 1-2 ступени. Остальные материалы — удались целиком, вплоть до 22мм.
