Кондуктор для сверления отверстий под шканты и конфирматы

Общая информация

Кондуктор сварочный (сварочно-сборочный кондуктор, сборочный кондуктор, кондуктор для сборки, кондуктор для сварки и т.д.) — это специальное приспособление, предназначенное для фиксации и предварительной сборки металлоконструкций, с которыми вы будете работать. С помощью сборочного кондуктора детали надежно фиксируются на одном месте, их удобно сваривать и следить за ходом выполнения работ.

Название «сварочный кондуктор» является разговорным. В профессиональных кругах и в магазинах это приспособление называется «сварочный cтол-манипулятор». Зачастую его используют для фиксации вращения труб, а также других крупногабаритных деталей. Например, металлических балок. Но сборочный кондуктор на самом деле можно применять с любыми деталями. Производители выпускают кондукторы всех форм и размеров, чтобы вы могли работать с деталями и конструкциями любой величины. Принцип действия кондуктора может отличаться от модели к модели. Где-то это просто стол с механическими тисками, фиксирующими деталь. А где-то это полноценный электромеханический прибор, способный перемещать детали в заданном направлении. Но, вне зависимости от модели кондуктора, он всегда будет иметь жесткий металлический каркас, на который «нанизываются» весь остальной функционал.

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

  • он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
  • позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
  • повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

  • минимальные деформации при больших нагрузках;
  • четкая ось направления сверла;
  • отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Как выбрать

Вы используете кондуктор для сверления в своей работе?

ПостоянноХочу попробовать

При выборе разметчика для сверления рекомендуется обратить внимание на следующие моменты:

Как правило, дешевые кондукторы выполняются из пластика. Однако это ненадежный материал, который быстро стачивается и изнашивается. Поэтому рекомендуется покупать приспособление со стальными гильзами.

Назначение

Насколько инструмент узкоспециализированный. Следует ориентироваться на то, для какого именно вида работ будет применяться кондуктор.

Этот момент тесно связан с предназначением. Если будут проводиться работы по сборке мебели, может понадобиться как накладной, так и скользящий инструмент – в зависимости от конкретного этапа сборки.

Вид фиксатора

Струбцина или присоска. Для строительных работ на вертикальной плоскости больше подойдет резиновая присоска, которая позволяет переместить разметчик в любое необходимое место.

Мнение эксперта
Торсунов Павел Максимович

Следует также ориентироваться на репутацию и имя производителя. Например, получила популярность российская фирма «Практика», которая выпускает кондукторы как универсального типа, так и узкоспециализированные. Популярны также разметчики от известных мировых поставщиков инструментов – Bosch, Kreg, и другие.

Мебельные шаблоны и кондукторы для фурнитуры

Для установки подъемных и выдвижных механизмов, а также четырехшарнирных мебельных петель, ручек и другой фурнитуры также используют принципы системы 32, по которой подразумевается первоначальный отступ от лицевого края кромки в 37мм с последующим креплением на саморезы с шагом 32мм.

Разметка для установки ручек

Любая ручка устанавливается либо в одно отверстие (ручка-кнопка) либо в два отверстия, которые находятся относительно друг друга на расстоянии, кратному шагу 32мм. Мебельные кондукторы для ручек позволяют быстрее наносить разметку под отверстия для ручек, с выбранным отступом от одного или двух краев фасада (если ручка устанавливается в угол).

Тут нужно обязательно учитывать декоративное оформление ручки. Нередко бывает, что устанавливается ручка в стандартную базу 96, 128мм, а сама при этом занимает гораздо больше места, за счет выступающих элементов декора.

Разметка под крепеж мебельных петель

Независимо от того, какого вида мебельная петля схема крепления ее плеча к боковине шкафа и установка чаши на фасад будет осуществляться абсолютно одинаково. Исключение, пожалуй, составляют лишь специальные петли для толстых фасадов, что вполне объяснимо. Для всех остальных накладных, полунакладных, вкладных, угловых и других мебельных петель можно использовать стандартный мебельный шаблон. Как правило, на нем есть дополнительная разметка под внутренние петли, которые устанавливают глубже по корпусу с учетом толщины фасада.

Прикладывать мебельный кондуктор петель для разметки крепежа следует с учетом толщины кромки. Однако стандартный люфт регулировки петли в 2мм при необходимости позволяет прижать фасад к корпусу или отодвинуть при необходимости.

Тут есть один важный нюанс при реализации системы открывания от нажатия: при установке толкателей на фасад необходимо учесть технологический зазор в 3-5мм между корпусом и фасадом. Именно за счет него срабатывает нажимной механизм толкателя push to open. А значит, петли при разметке крепежа по мебельному кондуктору надо «садить» не так глубоко.

Советую всегда учитывать особенности установки механизмов на всех фасадах в общем ряде мебели. Например, при комбинации распашных и выдвижных элементов открытие от нажатия на ящиках чаще всего устанавливается с зазором в 4мм по рекомендации производителя.

А это значит, что устанавливать мебельные петли на распашных фасадах нужно также с учетом зазора в 4мм, чтобы проще было выровнять все двери в одну плоскость.

Разметка под направляющие выдвижных ящиков

С учетом вышеупомянутого нюанса установки выдвижных механизмов, срабатывающих от нажатия, стандартная разметка по системе 32 едина практически для всех направляющих. Мебельные кондукторы для направляющих выдвижных ящиков могут быть перекидными, но чаще всего предлагаются комплектом из двух линеек для левой и правой боковины или одной двухсторонней линейки.

Для разметки крепежа направляющих можно пользоваться обычными мебельными угольниками, которые являются универсальным помощником и в разметке отверстий под конфирматы, полкодержатели, дюбелей эксцентриковой стяжки по лицевой поверхности заготовок.

Сверлильные кондукторы с измерительной шиной

У Hettich, Blum и других производителей мебельной фурнитуры представлены в продаже универсальные, так называемые штанговые шаблоны. Они представляют собой измерительную линейку, на которую накидываются необходимые для работы кондукторы для разметки.

Наличие измерительной линейки по высоте заготовки позволяет исключить необходимость ручного измерения места положения направляющих, петель, подъемных механизмов вдоль боковин.

Также можно приобретать шаблоны по мере необходимости. Например, для установки специфичных выдвижных систем типа тандембоксов, леграбоксов и т.д.

Остальные мебельные кондукторы и шаблоны по системе 32

Для сборки дверей-купе с засверловкой алюминиевого и стального профиля также используются мебельные кондукторы. Как и для складных дверей, различных подъемных и выдвижных механизмов.

Предлагаются в продаже и различные кондукторы для установки минификсов, шкантов, для установки в торец под углом, «косой шуруп» и т.д.

Но при изготовлении мебели своими руками в штучном экземпляре «для себя» вряд ли они оправдают свою стоимость. Поэтому стоит задуматься о приобретении, когда прослеживается острая необходимость в облегчении и автоматизации однотипных действий в разметке заготовок под крепеж и установку фурнитуры.

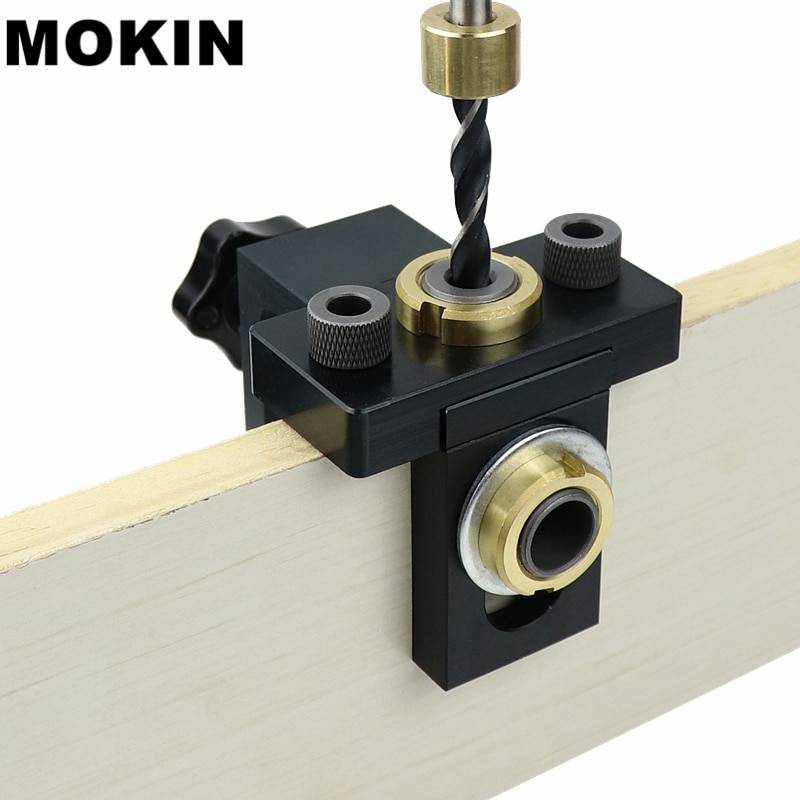

Точный и удобный кондуктор для сверления под шканты и конфирматы

Разметку делать необходимо очень точно, в особенности в длину, т.к. при неверной разметке ваши детали при стыковании имеют излишние зазоры или выступы.

Лучше сделать сквозное отверстие

в первой детали, приложить ее ко 2-ой — и сразу сверлом наметить место сверления в торце 2-ой детали. И потом, раздельно уже , тихо досверлитьотверстие. Делаем отверстие

на протяжении в 8 мм от края.

Загодя до того, как сделать сквозное отверстие, положите под деталь кусочек ненадобного ДСП. Так вы предупредите возникновения сколов на оборотной стороне.

Когда сквозное отверстие будет изготовлено, для выполнения сверлений отверстий под шею и шляпку конфирмата деталь сможете сверлить на весу.

Главное правило – при сверлении в торце сверло должно находится строго перпендикулярно относительно к торцу детали. Если вы не удержите дрель ровно, сверло уходит в сторону и выйти наружу, тем испортив деталь.

Таковой вариант считается самым четким и, а дополнительно, самым резвым. Чтобы, чтоб сделать отверстие

в 2-ух деталях сразу, перед сверлением нужно их зафиксировать. Для этой цели бывают вариации пригодиться особые зажимы, струбцины и другие приспособления.

Чтоб всякий раз не размечать 8 мм от края как в пласт, так и по торцу, используется особое приспособление, которое, когда, просто сделать самому.

Популярные модели

ПРАКТИКА 247-026

Это один из самых простых и бюджетных кондукторов, предназначенный для сверления отверстий диаметром 4-10 мм. Инструмент сделан из пластмассы, имеет круглую форму с шаблонами отверстий разного размера по окружности. Для сбора пыли и стружки имеется специальный резиновый ободок. Покупатели этого кондуктора отмечают как достоинство его бюджетную цену и удобство использования. Главный недостаток – быстрая изнашиваемость.

Зубр 29853

Кондуктор ориентирован на использование с алмазными трубчатыми сверлами. Диаметр отверстий – 4, 6, 8, 10 и 12 мм. В качестве фиксатора имеется резиновая присоска. Также инструмент оснащен возможностью принудительной подачи воды во избежание перегрева.

Из положительных особенностей покупатели отмечают:

  • Доступную цену.
  • Достаточно надежную фиксацию
    на керамических поверхностях.
  • Точность сверления.
  • Страховку от перегрева.

Основной недостаток приспособления, как и всех кондукторов бюджетного сегмента – быстрая изнашиваемость. Впрочем, это компенсируется доступной ценой, что позволяет рассматривать такие инструменты скорее как сменный расходный материал при ремонтных работах.

ПРАКТИКА 771-411

Этот инструмент относится к серии «Эксперт» российской фирмы «Практика». Он используется как направляющая для алмазных коронок диаметром от 14 до 70 мм. Кондуктор выполнен из стали, в качестве фиксатора выступает резиновая присоска. По заверению производителя, благодаря конструкции направляющей боковой слой алмазных коронок не изнашивается. Это подтверждают и покупатели данного кондуктора.

Kwb Dubelprofi, 7580-00

Инструмент производства чешской фирмы Kwb более универсален. Он оборудован шаблонами для сверления отверстий от 3 до 12 мм. Планка выступает в качестве параллельного упора. Имеется глубомер. Несмотря на наличие планки-упора, владельцы отзываются о некоторых сложностях с фиксацией устройства. Тем не менее, инструмент популярен из-за невысокой ценовой категории и эргономичности использования. Как положительная сторона отмечается также хорошая точность высверливания.

Bosch 2607000549

Кондуктор предназначен для сверления отверстий под дюбели. Шаблоны включают самые распространенные диаметры – от 3 до 12 мм. Предназначен для работ как по дереву, так и по стали, поэтому относится к универсальным кондукторам. Для фиксации инструмент оборудован упором с зажимным винтом, а также рукояткой для удобства использования. В целом отзывы об этом приспособлении положительные. Из недостатков отмечается только пластиковый материал, который склонен к быстрому изнашиванию.

Kreg K3DGB

Это более профессиональный кондуктор, который позволяет высверливать отверстия в деталях большого диаметра. Приспособление сменное, иногда используется в составе комплекта для сверления Kreg. Конструкция предназначена для сверления как перпендикулярно, так и под острым углом. Владельцы отмечают надежность устройства, и универсальность его применения.

Kreg Kma3200

Накладной кондуктор, предназначенный для сверления вертикальных отверстий при сборке мебели, ремонте, и т. д.

В комплекте идут:

  • Сам кондуктор.
  • Зажим-струбцина.
  • Кольцо-ограничитель.
  • Позиционирующий штифт.
  • Сверло 1-1/4.
  • Соединительная планка.

Таким образом, по сути это целый комплект для точного и качественного высверливания. Также к кондуктору прилагается руководство пользователя для сборки и использования устройства. Инструмент заслужил положительные отзывы покупателей, где главным образом отмечается его точность и надежность.

Классификация кондукторов

Главная функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия. Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком. В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.

Существуют такие разновидности кондукторов:

  • Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
  • Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
  • Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
  • Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.

Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.

Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели. В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.

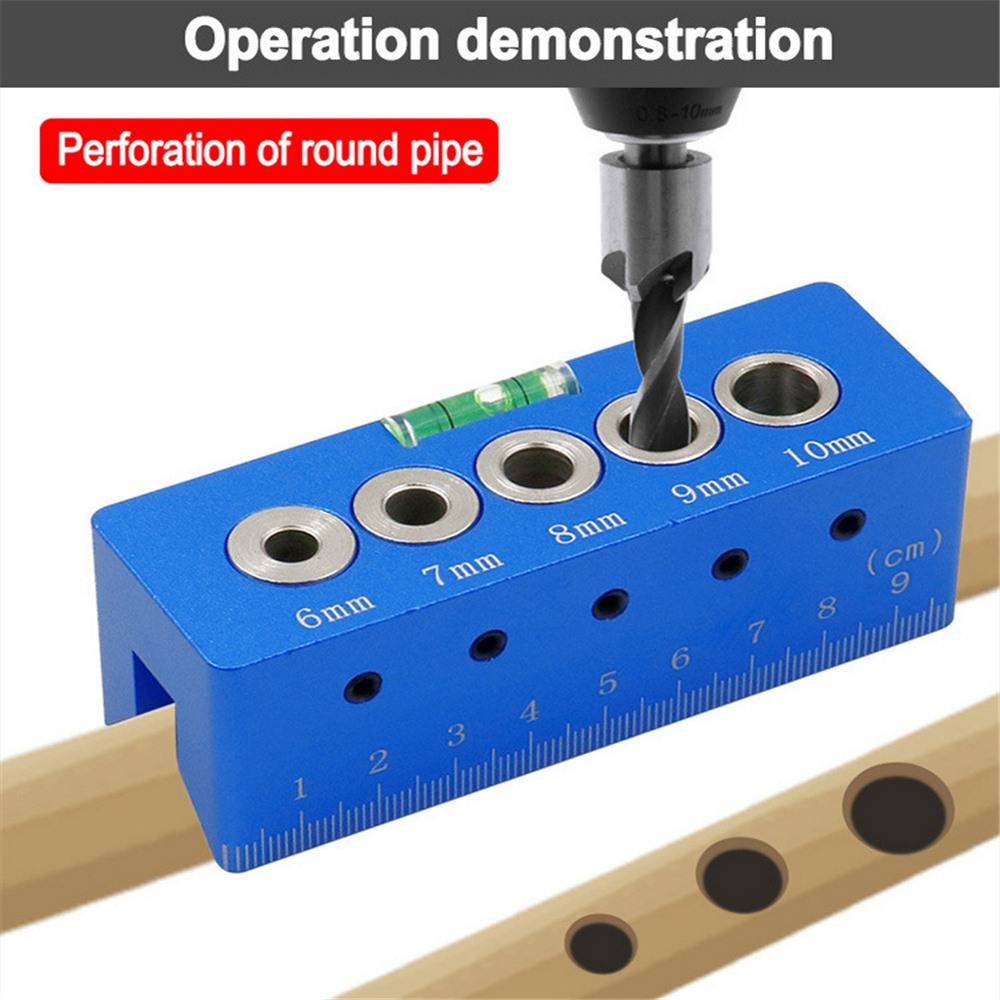

Что такое кондуктор для отверстий?

В статье ниже расскажем про кондуктор для сверления отверстий — несложный инструмент, который поможет легко и точно высверлить желаемое отверстие в деталях (или изделиях) как из дерева, так и из металла.

Что же это такое? Это приспособление для сверления выглядит как обычная планка, в которой проделаны дырки разного диаметра, причем под разными углами. Работать с ним просто. Все, что нужно, это расположить кондуктор под необходимым углом к поверхности, подлежащей обработке, и он послужит своеобразной «направляющей» для сверла. Как несложно догадаться, такое приспособление для сверления под углом является просто незаменимым в любом цеху по производству мебели, но найдется ему применение и дома.

Как сделать мебельный кондуктор

Мебельный кондуктор для сверловки отверстий — незаменимая вещь в мелкосерийном производстве и изготовлении мебели на заказ. Он существенно повышает точность сверловки, а значит — и качество изделия, а также экономит много времени.

Для тех, кто не в курсе — смотрим видео.

Самодельный кондуктор из квадрата не рассматриваем. Примитивизм.

Кондукторы от ведущих производителей мебельной фурнитуры заточены под отдельные операции с их же фурнитурой, и ни у кого не встречается самый востребованный кондуктор — под шканты и конфирматы.

Штанговыми кондукторами, которые есть в продаже можно пользоваться, но после того, как Вы возьмете в руки кондуктор, представленный на видео, то ничего другого Вам больше не захочется.

Данный кондуктор покупался за рубежом, много лет назад, и у нас аналогов нет. Что делать? Решено — делать своими руками!

После тщательного обследования данного приспособления выяснилось следующее:

  1. Кондуктор состоит из двух частей: одна для сверловки отверстий на краю заготовки, вторая — в пласть — в лубом месте детали.
  2. Шина кондуктора — алюминий. Наверное, что бы не получился слишком тяжелым.
  3. Гильзы — сталь.
  4. Толщина стенки профиля шины — 13-15 мм. Наверное, для того, что бы обеспечить нормальную точную посадку гильз.
  5. Профиль шины — литой из алюминия специально для данного приспособления, в сортаменте проката такого нет.
  6. В внутреннем угле шины-угольника предусмотрена канавка для отвода пыли.

Первым делом решено сделать модель, из которой позже получить чертежи. Модель делал с таким расчетом, что бы была возможность вырезать  ее из текстолита, или вылить из пластика — то есть из не металлического вещества. Поэтому кругом предусмотрены стальные втулки.

Представляю картинки модели:

Но хотелось сделать все таки из алюминия.

Нашел фирму, у которой есть станки по металлу с ЧПУ.

Но тут нюанс: если вырезать такой профиль из алюминиевого квадрата, то, во-первых, половина металла пойдет в стружку, а во-вторых — под действием напряжений, исходящих от фрезы, и нагревания, шина вряд ли получится идеально ровной.Решили отлить! Это вполне возможно.

НО!Цена одной угловой шины — просто шина с отверстиями, никаких гильз, болтов, резьб и стяжек! — получилась у них 2200 грн, то есть 275 $. Если добавить остальное, то это еще баксов 60… Вместе — 335$. А вторая шина..

?Пусть она будет дешевле, так как профиль проще, и гильз в два раза меньше, но даже при цене 500$ кондуктор оказывается неоправданно дорогим.

Итак, пришлось отказаться от литься и алюминия. Следующая попытка — текстолит и пластмассы. Отчет скоро будет. До встречи :-).

источник http://furnipro.blogspot.com/2012/07/blog-post_04.html

Преимущества использования устройства

Рассматриваемое приспособление выполняет функции шаблона. С его помощью можно получить неограниченное количество отверстий с равными параметрами и характеристиками. Использование инструмента повышает производительность, поскольку отпадает необходимость выполнять замеры после каждого рабочего прохода.

В качестве конструкционных материалов обычно используют сталь или оргстекло. Металлические приспособления отличаются лучшим качеством и эксплуатационными характеристиками.

Основные преимущества использования кондуктора:

  • простота в эксплуатации – отличная альтернатива сложному оборудованию;
  • высокое качество отверстий;
  • повышение производительности;
  • упрощение операции.

Ради справедливости заметим, что данное приспособление больше поможет новичку. С его помощью даже неподготовленный человек сможет сделать отверстие приемлемого качества. Профессионал в большинстве случаев обойдется без него.

Преимущества и недостатки мебельного кондуктора

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

Мебельные кондукторные приспособления отличаются рядом преимуществ.

  1. С помощью шаблонов происходит точное наклонное и прямое сверление под конфирмат.
  2. Применение инструмента не требует предшествующей калькуляции и нанесения точек под сверло, что облегчает сборку мебели.
  3. С мебельным приспособлением продукция собирается быстрее.
  4. Можно сверлить сразу несколько отверстий, не делая разметки.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Среди недостатков мебельного кондуктора отмечается только один – недешевая цена столярного прибора. Поэтому многие профессиональные столяры делают кондукторы для сборки мебели своими руками.

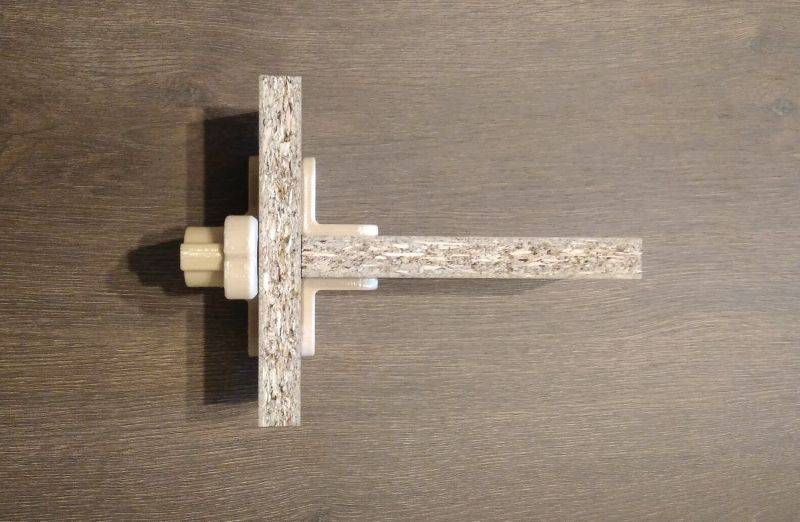

Кондуктор мебельный (минификс) схема сборки

Как правильно выбрать мебельный кондуктор

Разметочный кондуктор Assistant – многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий

Прибор для сборки мебельных изделий значительно облегчает профессиональным мастерам рабочий процесс и позволяет сделать точную разметку для отверстий под сверло. Каждый специалист предпочитает приобрести качественное оборудование.

Кондуктор Dubel-Profi – недорогое, но функциональное устройство для домашнего использования, в комплект которого входят различные приспособления, упрощающие работу множества операций

Как выбрать мебельный кондуктор для сборки мебели.

  1. Продумать, какой именно вид инструмента понадобится для выполнения работы.
  2. Тщательно осмотреть покупаемое изделие и изучить маркировки.
  3. Выбирать продукцию, изготовленную из качественного материала. Например, из нержавеющей стали.
  4. Отдавать предпочтение инструментам, изготовленными проверенными мировыми производителями.

Кондуктор «Кондор» позволяет высверливать перпендикулярные отверстия нужного диаметра, выбирая расстояние между ними и меняя втулки, входящие в комплект

Выбрав надежный прибор, мебельщики смогут работать намного быстрее, что важно в современном мире. Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю. Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

  1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
  2. Направляющих втулок, куда входит сверло.
  3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение. Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи

Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок. Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Подготовка материала

В сборке паллет участвуют доски, крепления (гвозди) и усиливающие металлические элементы. Самые строгие требования предъявляются к дощатому материалу. Он должен быть просушен, напилен в соответствии со схемой сборки поддона и заранее подготовлен:

  • доски поставляются на площадку производства брикетами (в них предусмотрены зазоры между пиломатериалами, чтобы последние «дышали»);
  • хранение брикетов должно быть организовано с доступом к воздуху (иначе, будучи влажной, древесина через 5–10 дней придет в негодность, о чем несложно сделать вывод по ее синеватому цвету);
  • брикеты располагают под навесом или в закрытых вентилируемых помещениях (воздействие прямых лучей солнца приведет к выцветанию, что лишит материалы товарного вида, а от дождя они размокнут и набухнут);
  • напилку заготовок рекомендуется проводить на станке для сборки поддона (пакетном торцовочном аппарате), это позволит получить детали, соответствующие схемам сборки паллет по размерам.

Виды: выбираем нужный

Виды:

Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.

Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.

Разновидности кондукторов для сверления

Существует множество видов кондукторов, которые технически различаются по области применения и способу изготовления. Для производства некоторых требуется специальная техника, другие же вполне просты в создании. В соответствии с этим происходит разделение на следующие модели:

  • накладные;
  • поворотные;
  • скользящие;
  • опрокидывающиеся;
  • универсальные.

Накладные чаще просто кладут наверх или прикладывают сбоку, прижимая рукой или зажимом. Поворотные используются в первую очередь для неровных поверхностей, труб: они имеют особую конструкцию и три оси направления. Скользящие имеют несколько планок для отверстий различных диаметров, они не закрепляются на самом материале, а свободно перемещаются по нему мастером.

Для простоты и удобства применяются перенастраиваемые кондукторы или опрокидывающиеся, позволяющие сверлить одновременно в двух и более плоскостях. К примеру, для резьбы в перпендикулярных плоскостях одну часть кондуктора прикрепляют втулками или болтами, таким образом, чтобы плоскость, которую сверлят, при кантовке оставалась неподвижной.

Универсальные, они же складчатые кондукторы, используются всё чаще для серийного, промышленного производства, особенно если дело касается мелких деталей. Их преимуществом является настраиваемость, быстродействие пневматических и ручных зажимов, позволяющих максимально быстро обработать большее число изделий. В том числе их же используют для создания втулок.
