Кондукторы, представленные на отечественном рынке
Среди домашних мастеров, самостоятельно занимающихся изготовлением мебели, а также среди специалистов, работающих в небольших мебельных цехах, популярность завоевали кондукторные устройства следующих торговых марок.
Assistant
Разметочный кондуктор Assistant относится к профессиональной серии. Это многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий.
Dubel-Profi
Кондуктор Dubel-Profi выпускает компания KVB. Это недорогое, но функциональное устройство для домашнего использования. В комплект такого кондуктора входят различные приспособления (зажимы, линейки и проч.), которые значительно упрощают работу с ним и делают его использование более удобным.
«Кондор»
Это кондукторы российского производства – недорогие, но достаточно функциональные. Они оснащены системой позиционирования и набором сменных втулок.
Статья взята из видеокурса «МЕБЕЛЬ ДЛЯ ДОМА СВОИМИ РУКАМИ» продукт сайтаdelaydoma.ru Конечно, будет правильнее заказать изготовление такого рода кондукторов в специализированной мастерской, где и материал имеется подходящий и точность сверловки отверстий станочная. Однако на то мы и домашние мастера чтобы справляться с подобными задачами .
DVDкурсе. В ряде случаев две операции РАЗМЕТКА и СВЕРЛЕНИЕ можно совместить, это позволяют сделать так называемые мебельные кондукторы
. Кондукторов существует множество разновидностей.
За основу возьмем кусок арматуры квадратного сечения – материал довольно распространенный.
Стандарт сечения – 10 х 10 мм, что позволит сделать кондуктор для конфирматов
1.Брусок зачищаем напильником от ржавчины и лишних заусениц.
Обрабатываем торцы, чтобы получился правильный параллелепипед.
Размечаем центра мест сверления отверстий – от боковой грани 8 мм (середина толщины ЛДСП), от торца – шагом 32 мм (общепринятая система мебельных креплений, имеет кратность 32 мм). Сверлим отверстия диаметром 5 мм.
Важно – острое сверло и твердая рука —
2.Упор мебельного кондуктора – металлическая пластина толщиной ~ 0,7мм. или какую найдёте. От заготовки отмечаем и отрезаем полоску 25 мм шириной —
3.Предварительно накернив зубилом место сгиба пластины кондуктора зажимаем ее в струбцине либо тисках и загибаем при помощи молотка —
4.Если пластина не тонкая, в любом случае при сгибе острого угла не получится, поэтому напильником скругляем металлический брусок кондуктора в месте его примыкания —
5.Зажимаем обе детали, соосно совместив их между собой.
Со стороны пластины сверлим отверстие под резьбу, при этом детали конуктора лучше зажать дополнительной струбциной —
6.Нарезаем резьбу, зажимаем винтом —
7.Тоже проделываем с другой стороны и желательно в торце кондуктора.
Выступающий край полосы кондуктора обрезаем —
8.Острые края сглаживаем напильником, получаем почти готовый мебельный кондуктор, остается лишь к торцевому его упору приклеить небольшие накладочки.
Как видно на фото это необходимо сделать для полноценного прилегания кондуктора к детали. Их можно вырезать, например, из листового пластика толщиной ~1 мм и приклеить клеем, типа «Момент».
ПРИМЕЧАНИЕ: какие либо кондукторы для мебели из ДСП, дерева, пластмассы, мягких металлов, листовых металлических материалов – не годятся , так как при эксплуатации их конструкция и отверстия разбиваются, что приводит к неточному сверлению.
Более полный обзор мебельных приспособлений, инструментов, кондукторов и шаблонов Вы найдете в нашемDVDкурсе. При создании мебели практически все детали соединяются встык. Для такой цели используются шканты, в которых необходимо сделать отверстия. Именно для этого потребуется кондуктор. Подобное оборудование можно приобрести или выполнить своими руками.

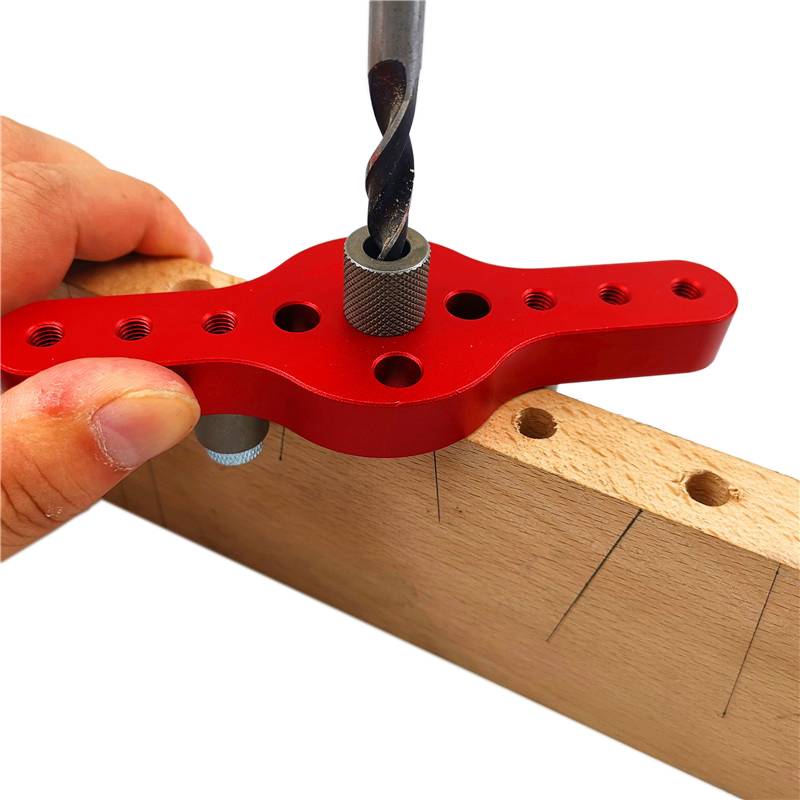

Кондуктор представляет собой планку с несколькими отверстиями и гильзами. Подобное приспособление фиксируется к необходимой детали, а затем в гильзу аккуратно вставляют сверло и выполняют отверстие. Для закрепления двух деталей потребуется один кондуктор, благодаря чему фиксация получается надежной.
Преимущества изделия:
- точность сверления;
- простота и быстрота создания отверстий.
Стоит отметить, что кондукторы иногда применяются в машиностроении, а не только в строительстве. Более того, с помощью данного приспособления можно выполнять отверстия в цилиндрических заготовках и трубах. Также кондуктор позволяет делать перпендикулярные отверстия.
Описание
Наиболее распространённой разновидностью крепёжных изделий для монтажа элементов модульной мебели, сделанной из листов ДСП, МДФ и иных древесно-плитных материалов, считаются конфирматы (евровинты, еврошурупы). Эти крепежи предполагают предварительное высверливание 2-х различных по диаметру отверстий: несквозного отверстия с торца одного соединяемого элемента для резьбы евровинта и сквозного отверстия в пласти (плоскости) другого элемента. Обычным сверлом это сделать почти нереально, потому что отверстие разбивается, и редко когда удаётся создать прямой угол. В связи с этим для подобных работ необходимо иметь инструментарий под названием кондуктор.

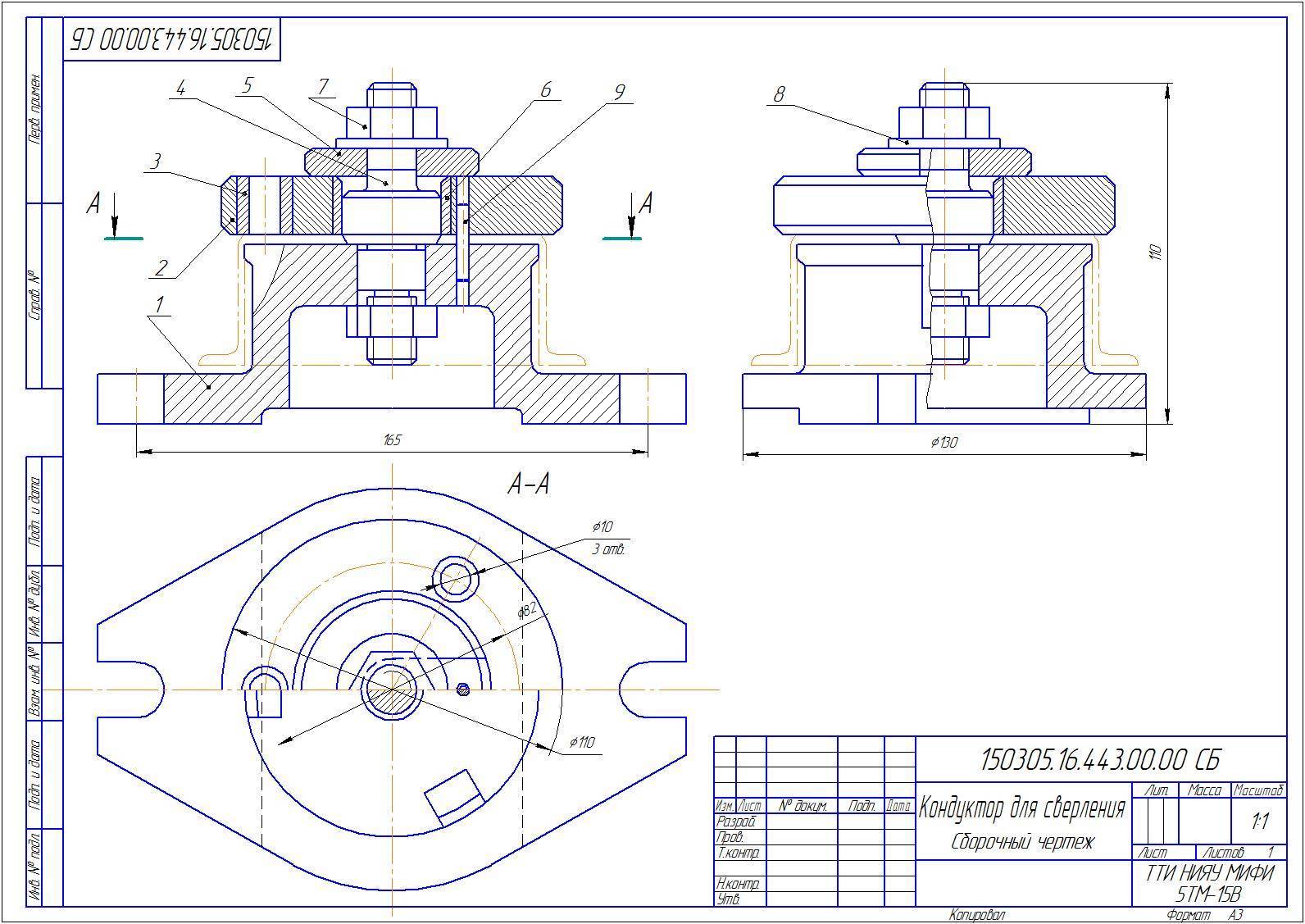

Фактически кондуктор является обыкновенным шаблоном с отверстиями необходимого диаметра.
Для комфорта он может быть оборудован регулятором и фиксирующим устройством.
Кондуктор гарантирует необходимое направление режущего инструмента под прямым углом к поверхности, не допускающее возможность ухода в сторону
Это в особенности важно при работе с неширокими составными частями корпусной мебели, такими как торцевые поверхности дверей либо стенок. Без данного устройства довольно непросто выдержать требуемый угол, что может привести к дефекту, поскольку порой незначительное отклонение направления отверстия для крепежа способно сделать невозможной сборку отдельных деталей в цельную конструкцию. Приспособления наделены следующими достоинствами:
Приспособления наделены следующими достоинствами:
- благодаря им есть возможность получать точные отверстия для присадки под конфирматы (евровинты);
- инструментарий не нуждается в разметке под сверло;
- любой предмет мебели будет собран гораздо быстрее;
- можно проделывать конкретное число отверстий без предварительной разметки.
Режимы сверления
Для получения точных и качественных отверстий необходимо соблюдать режимы и технологии всех операций. Сверление металла предполагает соблюдение следующих режимов:
- выбор необходимого диаметра и типа сверла;
- скорости и глубина резания;
- скорость и точность подачи (сверла или заготовки);
- угол контакта режущей поверхности с заготовкой;
- температуры нагрева заготовки и сверла (обеспечение охлаждения, в случае необходимости).
Выполнение всех режимов позволяет получить отверстие в металле, удовлетворяющее условиям конструкторской документации. Правильно выбранный режим повышает точность обработки и продлевает срок службы режущего инструмента. Для выбора режимов сверления металлических изделий разработаны специальные таблицы. Они включают точные параметры режимов резания. Например, зная марку стали и диаметр используемого сверла можно с помощью данных переводной таблицы можно установить скорость резание. Это позволит точно настроить скорость вращения шпинделя применяемого станка. Для этого используют переводную таблицу, которая нанесена на специальную пластину и закреплена на лицевой панели каждого станка.
В отдельных случаях применяют предварительное сверление. Оно подготавливает черновое отверстие для дальнейшей обработки (фрезерования или развёртки). Если заготовка достаточно толстая или необходимо получить глубокое отверстие применяют поэтапный режим изготовления.
Техническая сторона
Стоит подробно ознакомиться с несколькими техниками сверления.
Под конфирмат
При самостоятельном изготовлении мебели часто используются конфирматы. Для такого сверления используют специальные сверла с размером 4,5 мм. Его легко узнать по дополнительной головке.
Торцевая сверловка
Это самая сложная техника. Сверло должно расположиться перпендикулярно торцу. В этом случае дрель нужно держать крепко и ровно. Очень удобно использовать специальное оборудование.
Сверловка в двух деталях одновременно
Это самый точный и быстрый способ. Для такого метода необходимо подготовить специальные зажимы (струбцины). Фиксирование должно быть качественным, чтобы детали не шатались.
Сверловка под шканты
Для этого используют сверло размером примерно 8 мм. Чтобы на детали не получились сквозные отверстия необходимо установить специальный ограничитель глубины. Для торца рекомендовано использовать тоже сверло, а глубина не должна превышать 20 мм.
Приставки для сверления
Направляющие приставки – это специальные приспособления, состоящие из станины, направляющих, перемещающихся кареток и рукояток. Станина имеет вырез, расположенный под углом 45° необходимый для крепления цилиндрических заготовок и труб. Приставки подразделяются бытовые, полупрофессиональные и профессиональные. С помощью первых можно только изменять наклон под требуемый угол сверления. Полупрофессиональные имеют возможность фиксации станин и возможность регулирования глубину сверления. В профессиональных приставках к набору дополнительных приспособлений добавляется и собственный патрон для крепления сверла, что позволяет получить высокую точность отверстия.
Как сделать кондуктор своими руками
Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.
Кондуктор для перпендикулярного сверления
Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.
Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.
Данного типа кондукторы, можно сделать своими руками.
- В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
- Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
- Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
- Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
- После этого в этих центрах делаем отверстия диаметром 5 мм.
Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.
Кондуктор для труб и цилиндрических заготовок
Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.
Такой вид кондукторов, можно сделать быстро и самостоятельно.
- Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
- Потом делаем отверстия нужного диаметра в деревянном бруске.
Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

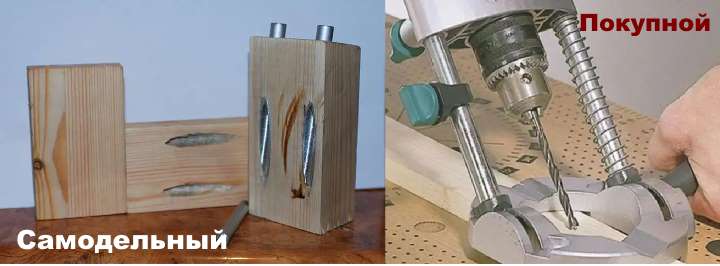

Кондуктор для сверления отверстий под углом
Данный вид сверления мало где применяется.
Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.
Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.
Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.
Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

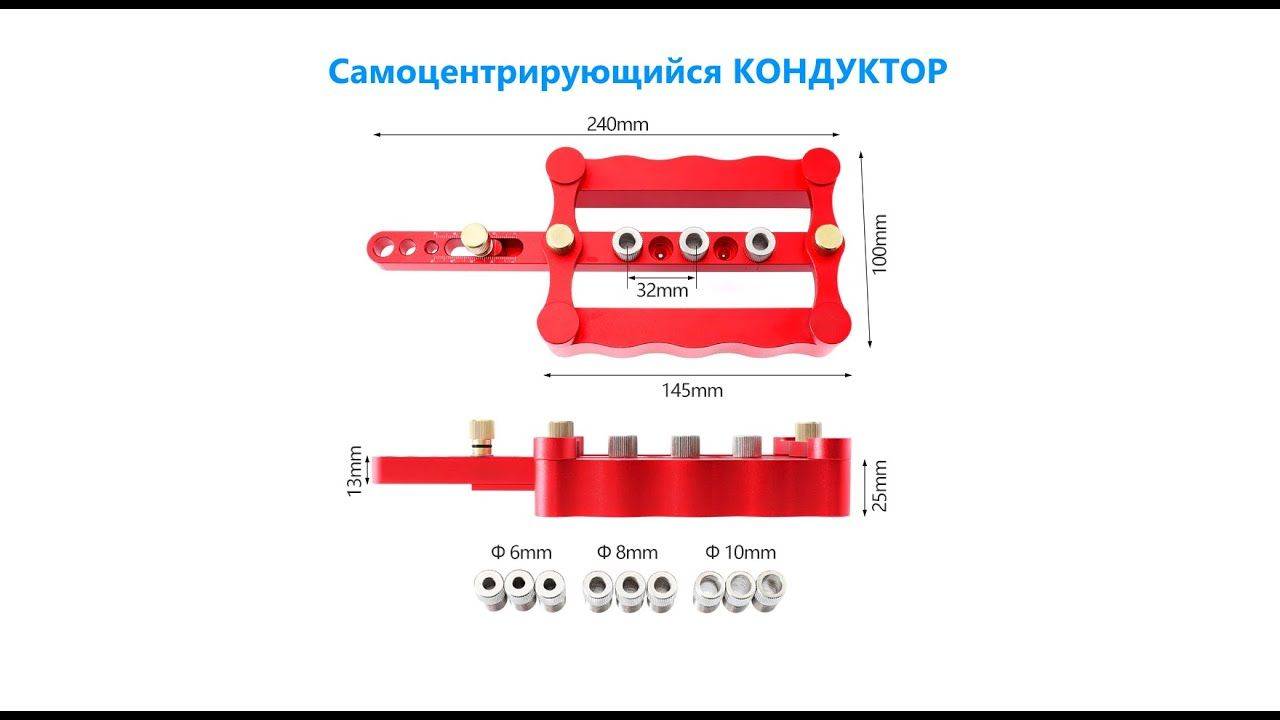

Кондуктор для сверления отверстий под шканты
Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.
Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).
Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.
Универсальное приспособление
Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.
- Для этого нам понадобится фанера, толщиной около 15 мм.
- Делаем три одинаковые заготовки.
- По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
- Делаем одно отверстие посередине, которое армируем металлической трубкой.
- Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
- В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.
Преимущества использования
По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.
Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.
Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:
- способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
- давать возможность проделывать несколько отверстий одновременно без ручной разметки;
- заметно повышать качество работы со сверлом.

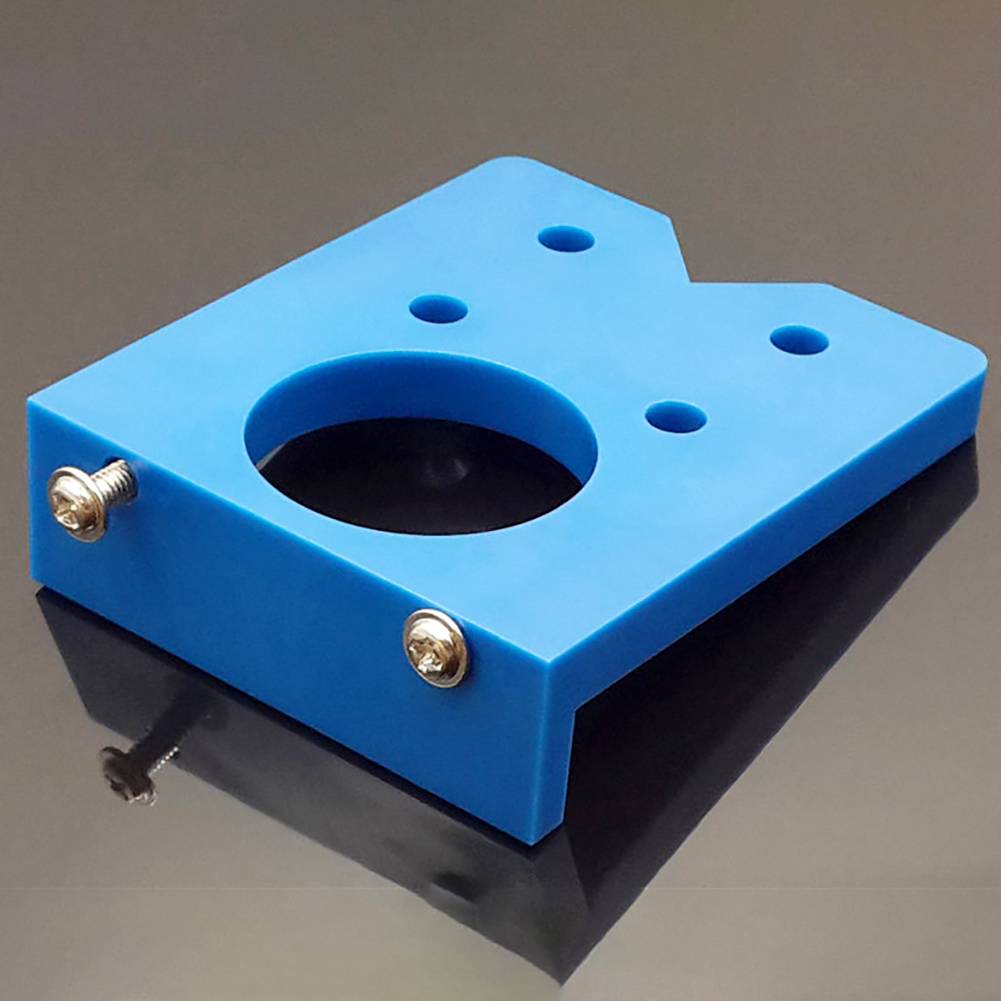

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:
- минимальная вероятность деформации;
- сверло направлено максимально четко;
- отсутствие нагрева при работе.
Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.
А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.
Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.
Для сверловки труб и деталей цилиндрической формы
В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.
Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.
Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.
Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.
Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.
