Где поставить КСИД
Как любой прибор, сбросной клапан имеет свои правила монтажа.
Приводим их ниже.
- Чтобы удалить остатки жидкого ОТВ, на выходном патрубке клапана предусматривается сливная трубка. Можно использовать соединение с канализационной системой или обратной трубой. Сброс избыточного газового давления должен происходить в атмосферу, либо в помещение или коридор, где нет постоянного персонала.
- До КСИД запрещено монтировать краны, задвижки и прочую запорную арматуру.
- Клапан должен располагаться в самой верхней точке замкнутой трубопроводной сети.
- Для газового пожаротушения необходимо точно знать суммарную минимальную площадь всех открытых проемов помещения.
Что касается систем дымоудаления и вентиляции, то здесь также возможна установка сбросных клапанов.

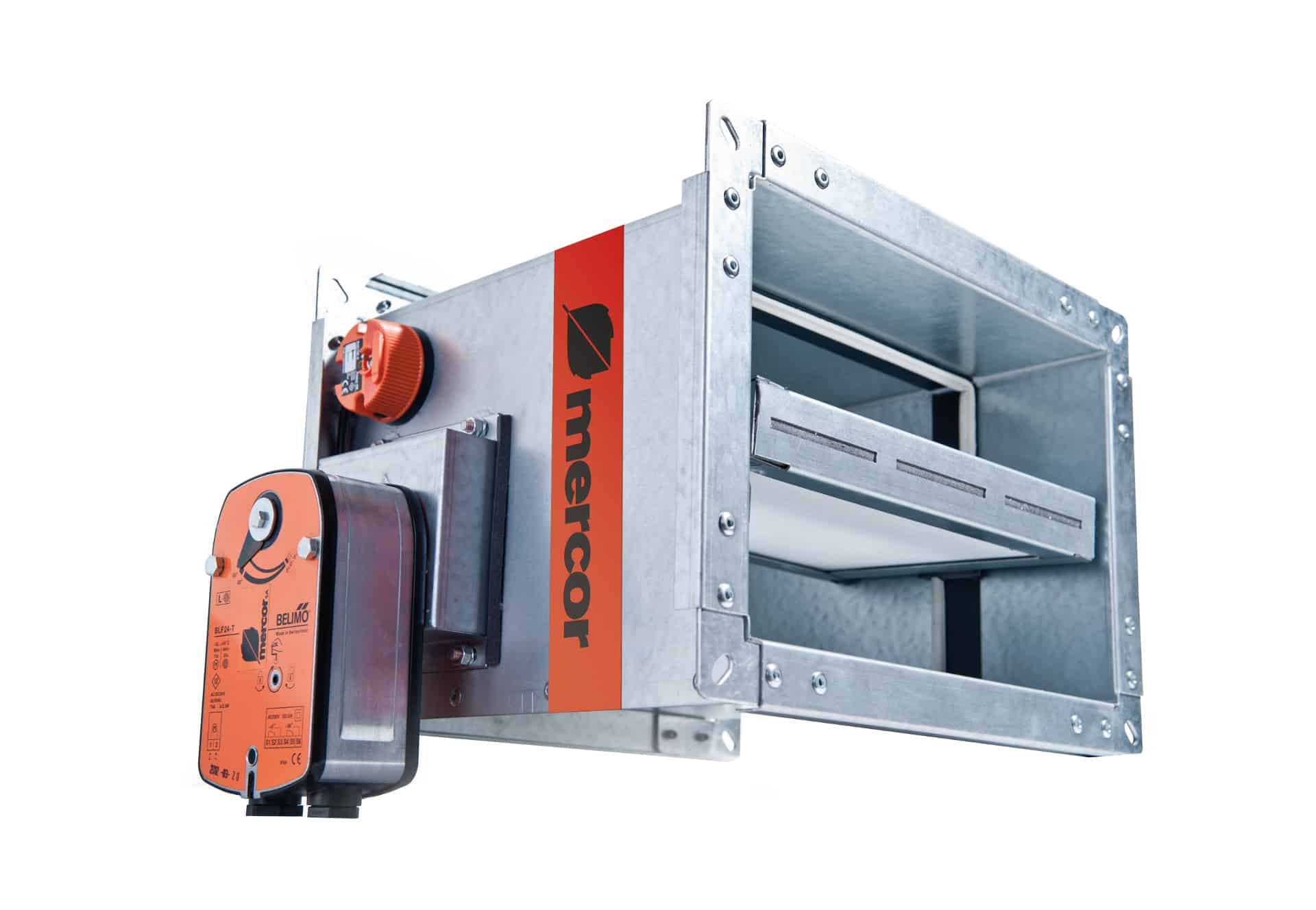

В системе дымоудаления клапан избыточного давления служит для естественного притока воздуха в охраняемое помещение.
Согласно п. 8.8 СП 7.13130.2013, применять КСИД можно в противопожарном исполнении с необходимым пределом огнестойкости.
В системах вентиляции предусматриваются шахты с клапанами дистанционного или автоматического пуска.
При реализации газо-дымоудаления после тушения пожара руководствуйтесь СП 5.13130.2009 и СП 7.13130.2009.

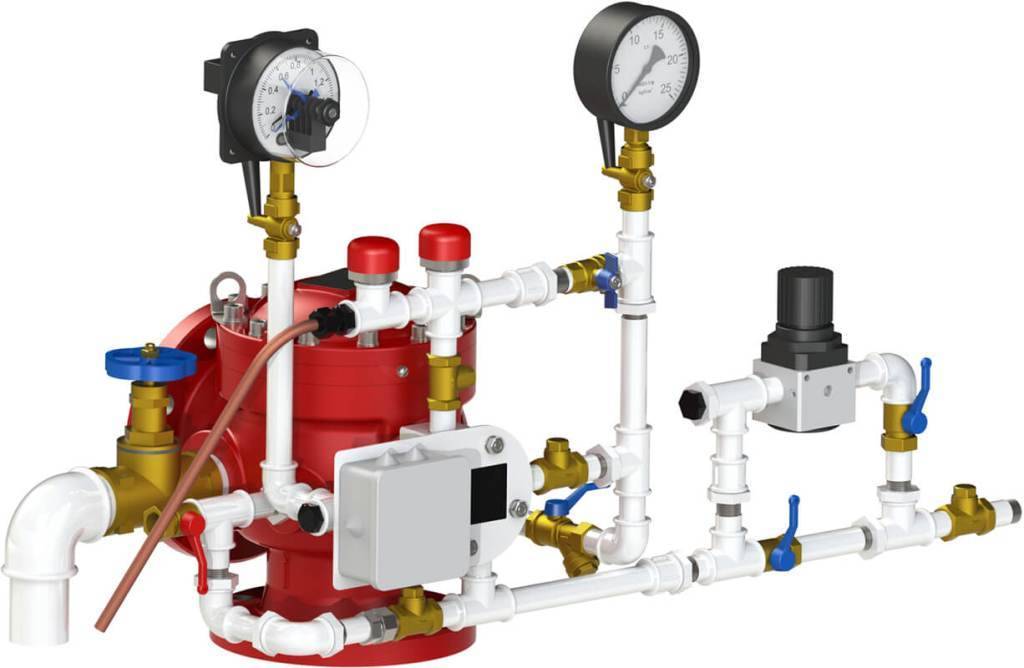

Клапанами КСИД рекомендуется управлять от управляющего прибора газовой АУПТ.
Обязательно периодически проверяйте состояние механизма у пружинного клапана.
Нередки случаи спайки стенок корпуса с тарелкой, что влечет за собой несвоевременное срабатывание устройства.
Помимо этого, при монтаже клапана учтем следующие особенности.
- Правильное соединение.
- Соответствие эксплуатационных и технических характеристик.
- Используйте традиционную паклю для труб (уплотнитель ФУМ может не выдержать повышенной температуры).

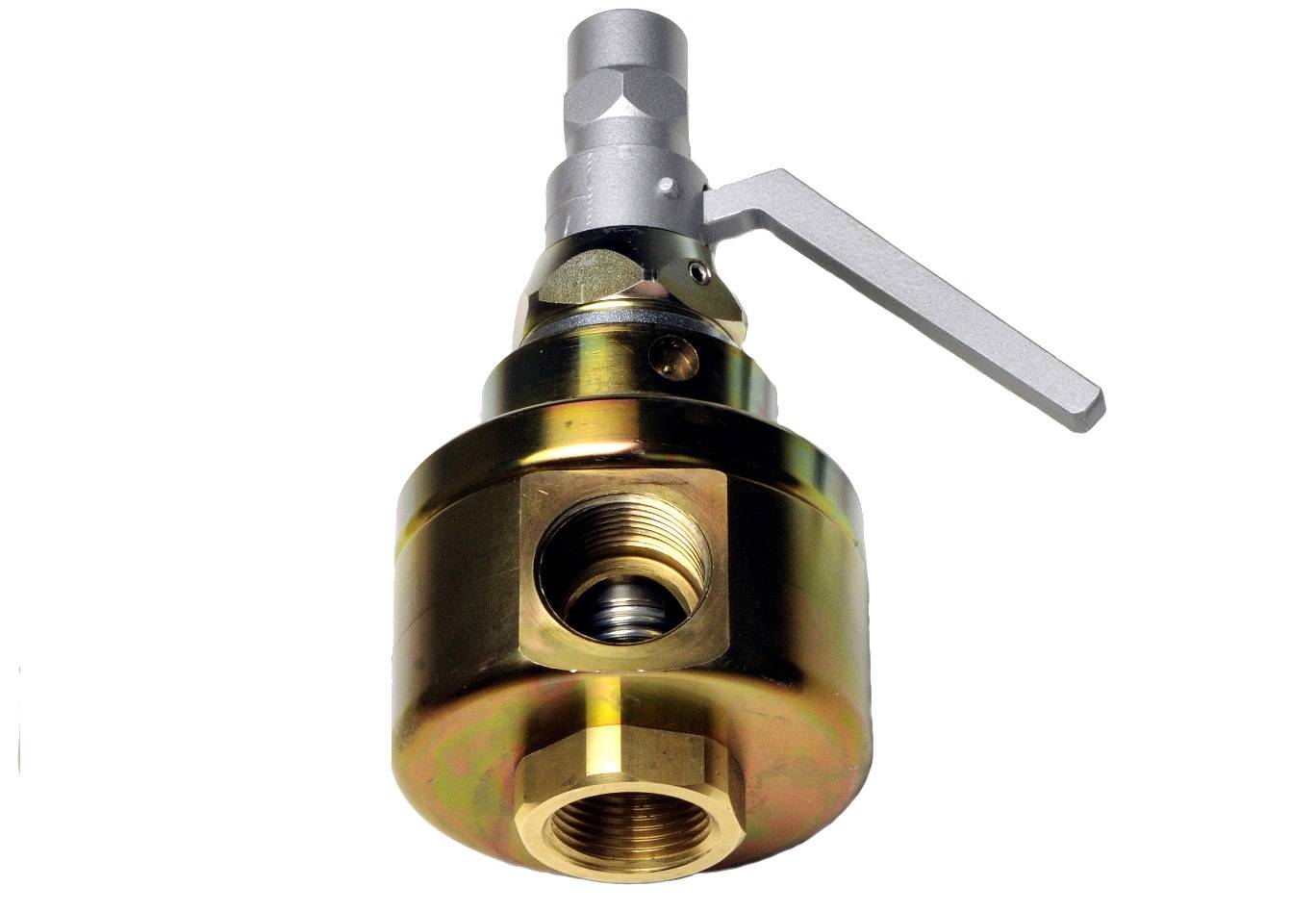

Запчасти для ремонта сбросного клапана
- Корпус сбросного клапана II #12943
- Игла сбросного клапана II #12942
- Уплотнение ВД сбросного клапана #11321
- Кольцо сбросного клапана #11323
- Золотник сбросного клапана #11324
- Седло #11141
- Опорное уплотнение с резьбой #12945
- Выходной переходник #12944
- Устройство снижения расхода #11743
- Кожух корпуса сбросного клапана #11779
- Поршень сбросного клапана #11778
- Уплотнительное кольцо #11680-114
- Гидравлический переходник Male-Female #11796
- Уплотнительное кольцо SAE #12880-912
- Смазка для уплотнительных колец #13969
- Высоковакуумная смазка #11447
- Голубая смазка #11111
- Изопропиловый спирт
Автоматический воздухоотводчик, – как работает, почему течет
Зачем нужен воздухоотводчик
В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один – автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.
Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, – система не будет нормально работать – произойдет завоздушивание.
Откуда в отоплении воздух и как он удаляется
Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.
Конструкция автоматического воздухоотводчика

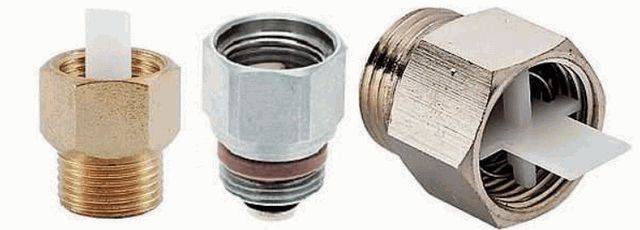

В основе устройства – корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, – выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.
Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна – всегда строго вертикальная установка, только в таком положении работает устройство.
В каких местах находятся
Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.
Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, – ручными устройствами для стравливания воздуха.
Они устанавливаются в торце каждого радиатора.
Где располагать – точки автоматического стравливания воздуха
В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:
Оборудование радиаторов кранами Маевского
В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан – кран Маевского.
При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.
Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.
Почему течет
На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться – сочится вода, – устройство течет.
Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук
Как устанавливать
В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана – строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы – 1/2 дюйма.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, – как же его разбирать, не спуская теплоноситель с системы?
Применение отсечных клапанов
Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.
Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.
Регулировка предохранительного клапана
Настройка устройства осуществляется после завершения монтажных работ и промывки отопительной системы. Регулировка давления клапана с пружинным механизмом производится при помощи поворота регулировочного колпачка, сжимающего стальную пружину. Регулировка давления у рычажно-грузового клапана осуществляется перемещением груза по рычагу.
Предохранительный клапан в системе отопления.
Совет! Если система отопления функционирует стабильно, без сбоев и превышения давления, тогда сбросной предохранительный клапан остается без «работы» в течении длительного периода времени и может засоряться различными загрязнениями. Поэтому рекомендуется периодически его прочищать, для чего необходимо повернуть колпачок по направлению стрелки. Такая процедура позволяет предотвратить появление течей, большая часть которых вызвана именно засорением клапана.
Одной из наиболее распространенных причин срабатывания клапана является чрезмерная подпитка системы.
Примечание! Не рекомендуется использование в системах отопления двухпозиционных клапанов. Это связано с их конструкцией, которая при достижении давления настройки, обеспечивает моментальное полное открытие устройства, что вызывает резкое снижение давления. Помимо этого, после сброса излишнего давления, клапан также быстро закрывается, что вызывает гидроудар.
Виды и конструкции
Клапаны сбросного типа подразделяются на две основные группы:
- прямого действия, открывающиеся только под воздействием на него давления внутренней среды. К ним относятся устройства, используемые для предотвращения образования чрезмерного давления в масляных и топливных системах;
- непрямого действия, использующие посторонний источник давления Они более подходят для жидкостных и воздушных систем.
В зависимости от особенностей конструкции и принципа действия делятся на четыре вида.
С выносным датчиком
Прибор оборудован пружинным механизмом и штоком, приводящимся в движение основными или резервными мехами. На них в момент перегрева воды оказывает воздействие термочуствительная жидкость, поднимающаяся по капиллярной трубке из колбы датчика.
При срабатывании устройства шток открывает тарелку для движения теплоносителя. К подающей магистрали и к канализации для сброса лишней воды в корпусе клапана предусмотрены два патрубка.
Комбинированные с подпиткой системы
Представляют собой тип предохранительной арматуры в системах отопления, которая способна выполнять сразу 3 функции:
- сбрасывать перегретый теплоноситель из бака котла по сигналу выносного датчика;
- эффективно охлаждать теплогенератор;
- автоматически подпитывать систему отопления холодной водой.
Шток подобного изделия оснащён двумя тарелями, которые могут одновременно открывать 2 прохода: один для сброса закипающего теплоносителя, другой для подачи холодной воды.
Модели представленные на следующем фото имеют тройной выход. Они встраиваются в трубопровод перед отопительным прибором или бойлером. Для сброса среды используется нижний патрубок, для присоединения водопровода и магистрали подпитки предназначены два верхних патрубка.

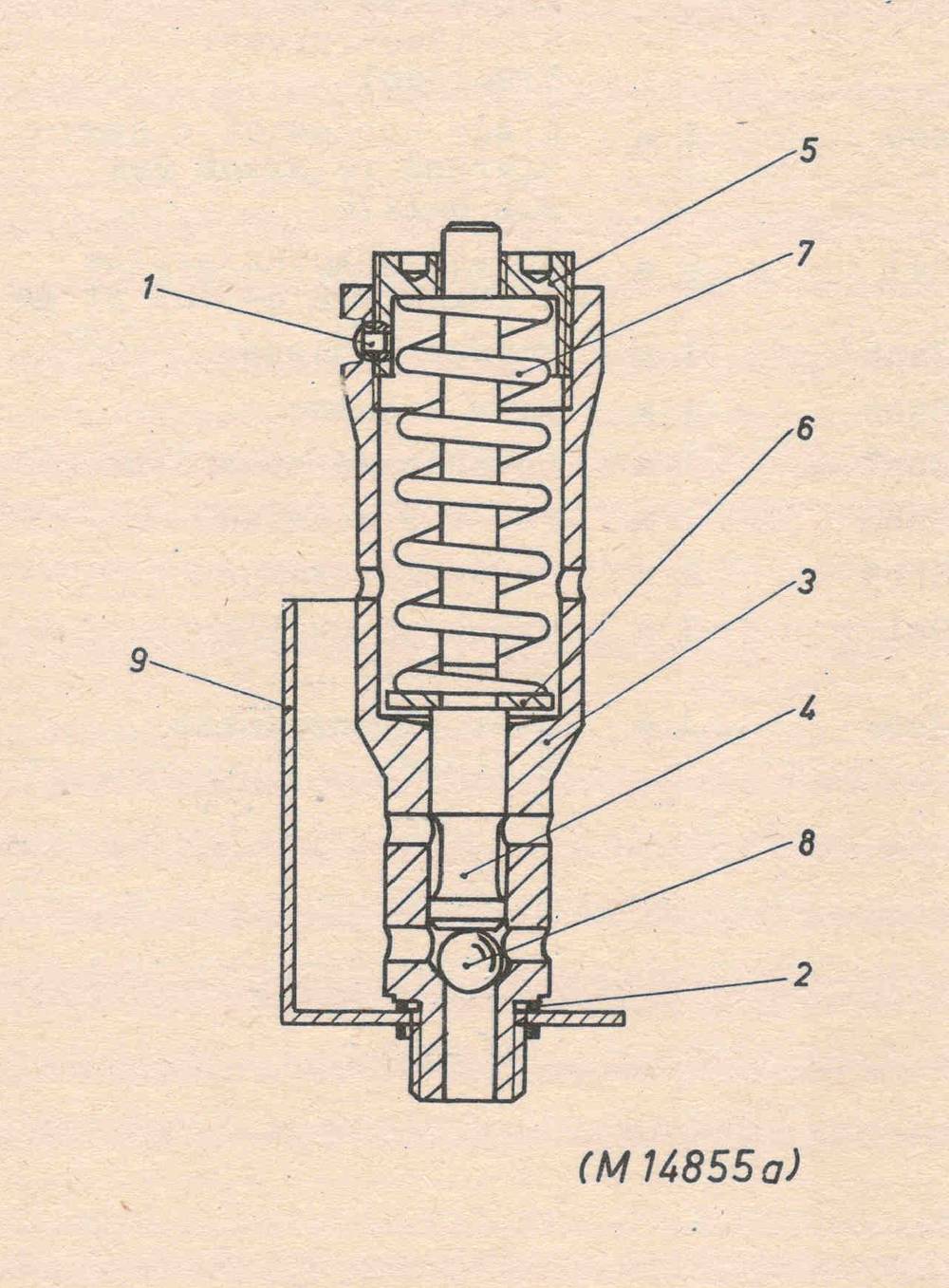

Пружинные
В подобных устройствах золотник приводится в движение под действием силы сжатия рабочей пружины. Настройки одного и того же клапана можно откорректировать при замене пружины разного типа, которые входят в его комплект.
Ряд моделей имеют дополнительно вмонтированный в корпус рычаг, осуществляющий ручной подрыв. С его помощью можно вручную продувать клапан для проверки его общего технического состояния или выпускать часть рабочей среды.
Так как пружина в большинстве случаев находится под воздействием внутренней рабочей среды, то для устройств, которые работают с агрессивными веществами, её покрывают защитным слоем полимера. Такие модели изделий имеют уплотнения по штоку по типу сальникового или сильфонного устройства.
Рычажно-грузовые
Основной узел механизма клапана данного типа составляет рычаг с подвешенным на нём утяжелителем. На срабатывание устройства влияет вес груза и длина плеча рычага до места, где он размещён. Чем он массивнее и чем дальше находиться от штока, тем при более высоком давлении срабатывает сбросник.
Чтобы обеспечить полную герметизацию седел большого размера потребуется использование более тяжёлого груза, а это может привести к достаточно сильному уровню вибрации всего устройства. В таких случаях применяют клапаны, у которых сечение сброса среды образовано двумя параллельными сёдлами. В корпусе такого устройства также установлены два затвора, функционирующих параллельно. Такая конструкция снижает массу утяжелителя и длину рычагов и положительно влияет на увеличение темпа работы агрегата.
Различия в конструкциях
Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.

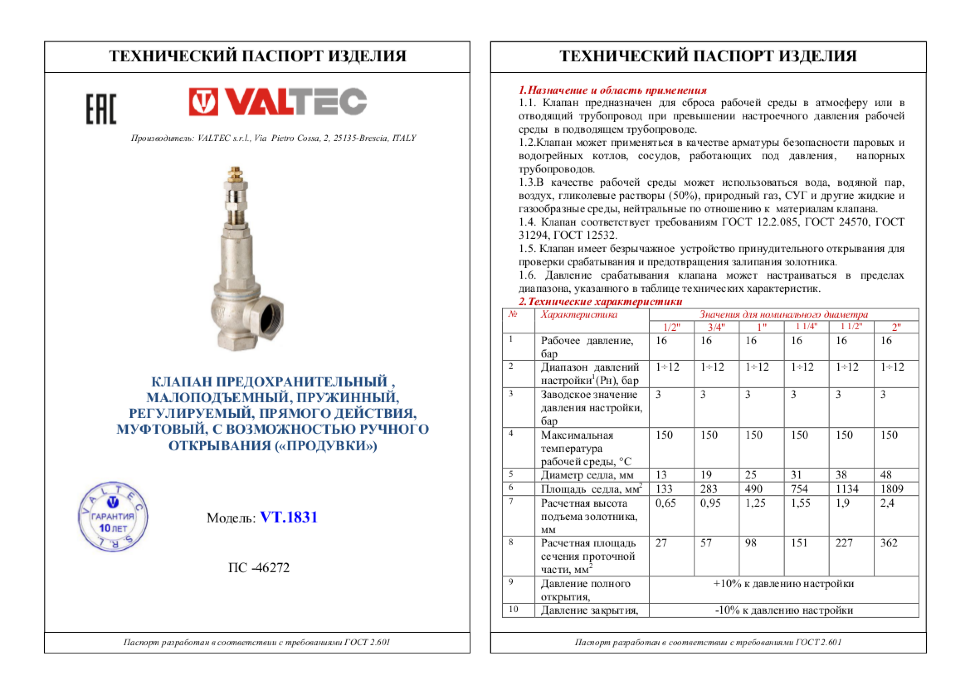

По отношению высоты подъема запорного элемента к его диаметру различают:
- малого подъема: до 1/20;
- среднего подъема: до 1/4;
- полного подъема: свыше 1/4.
Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:
- жидкостных систем высокого давления;
- газов.
Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.
Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

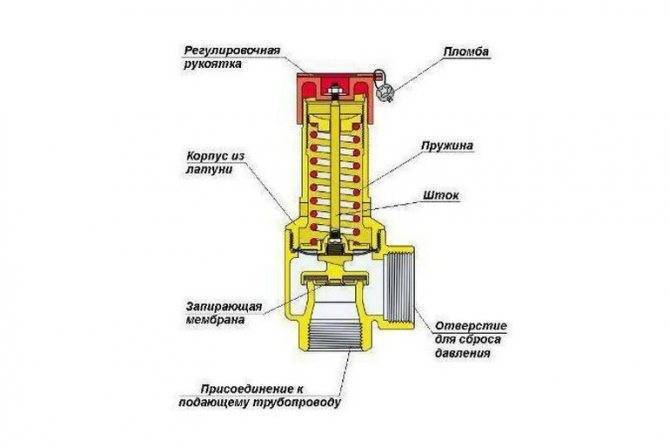

Пружинные клапаны
Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.
Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.
Рычажно-грузовые клапаны
Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.
Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.
Магнито-пружинные клапаны
Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.
В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.
Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.
Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.
Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.
Как работает клапан в сочетании с расширительным баком
Расширительное устройство производит регулярный контроль, но не защищает от поломки в экстренных ситуациях. Иногда бак не может нормально работать, так как внутри нет воздуха.
Бак не способен заменить подрывной клапан для защиты котла или наоборот. У каждого из элементов свой порог воздействия на систему, поэтому один из них не может быть использован вместо другого.

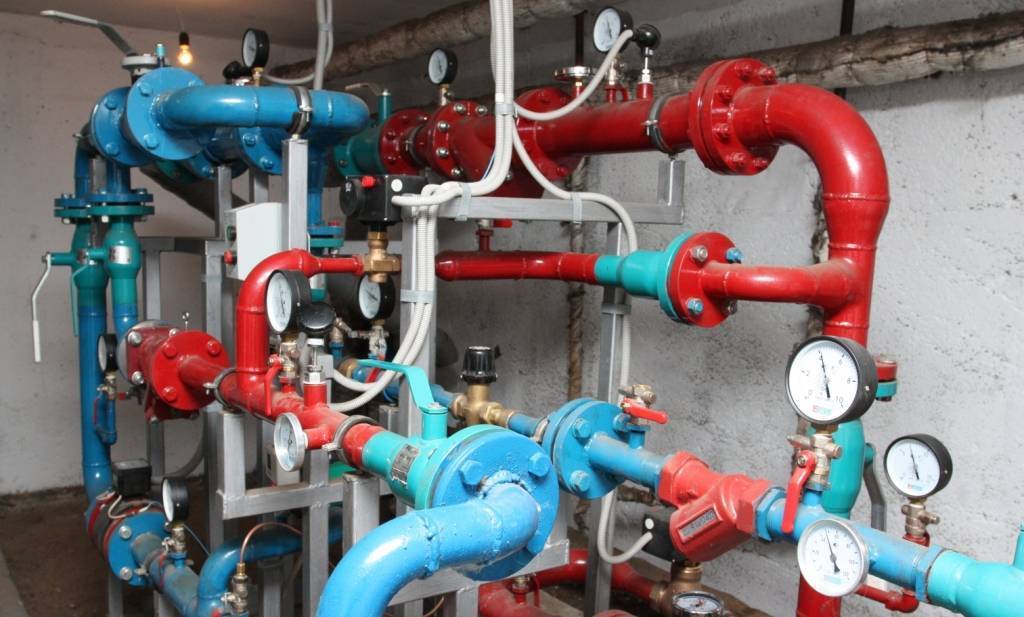

Пример оборудования для узла безопасности
Расширительный агрегат может временно принять небольшие объемы излишек, но при большом заборе лишнего пара через несколько сбросов нарушается герметичность устройства, проявляется постоянная протечка.
Предохранительная деталь нужна только на аварийные случаи при экстремальной нагрузке системы. После нормализации давления необходимо принять меры по устранению причин такого скачка.
Балансировочный клапан
Балансировочный клапан — ограничивает расход воды. Балансировочные или регулирующие механизмы контролируют не одно сечение, а отрезок трубопровода. Устройство сохраняет стабильность параметров потока, сравнивая значения давления в его начале и в конце.
Срабатывание механизма заключается в создании дополнительного гидравлического сопротивления и частичном сужении поперечного сечения потока.
Автоматический регулирующий клапан может комплектоваться фиксатором положения рабочего органа, настроенного вручную, патрубком для сброса воды, измерителем расхода воды.
Почему течет и пути решения проблем
При неисправностях предохранительного клапана происходит сбой всей системы подогрева воды. В некоторых случаях избыточное давление может привести к взрыву водонагревательного бака.
При обнаружении неисправности в водопроводе, незамедлительно необходимо ее устранить. В противном случае могут поломаться смежные компоненты водонагревателя.
Своевременная замена обратного клапана обходится в несколько раз дешевле, чем более масштабные поломки.
| Признаки | Причины неисправности | Решение проблемы |
| Все время капает из обратного клапана нового бака | Высокое давление в системе (часто явление в новых многоэтажных домах) | Приобретение и установка редуктора |
| Постоянная слабая течь | 1. Износ внутренних поверхностей 2. Заводской брак 3. Неправильная установка 4. Механические повреждения 5. Несоответствие рабочего давления клапана давлению бака | Замена неисправного узла на новый |
Постоянная сухость дренажного отверстия обратного клапана также говорит об одной из неполадок в системе:
- Грязь и накипь на стенках трубы подачи холодной воды.
- Засорение или заклинивание детали.
Обратный предохранительный клапан – самая важная и дорогостоящая деталь системы подогрева воды. Следует регулярно производить осмотр и проверку работоспособности клапана, т.к. от этого зависит срок эксплуатации и безопасность домочадцев.
Разновидность клапанов для нагревателей воды
На практике многие пользователи часто путают два термина «предохранительный» и «обратный». Это вызвано тем, что в современных водонагревательных устройствах устанавливают один клапан для бойлера, который выполняет сразу две важные защитные функции.
Тем не менее, эти термины не являются синонимами, поскольку имеют разные принципы срабатывания: предохранительный — по высокому давлению жидкости в рабочей емкости, а обратный — препятствует противотоку нагретой жидкости из емкости в водопровод.
Обратный клапан
Это вид арматуры, пропускает воду в электроводонагревателе в одном направлении, примерно, как ниппель в мотошине. Он относится к приборам прямого срабатывания, для его функционирования источники электроэнергии либо другие внешние управляющие механизмы не требуются, открытие/закрытие конструкции совершается за счёт движения холодной воды.
Исходя из технологии выполнения закрывающего элемента – обратный клапан для бойлера классифицируются по двум видам:
- Золотникового типа, в них клапан на бойлере, исполнен в форме золотника и размещается только в горизонтальном варианте.
- Затворного типа, выполняются в форме диска и имеют вертикальную/горизонтальную установку.
Принцип действия такого клапана состоит в том, что в нормальном рабочем состоянии бойлера он всегда закрыт. Затвор закрывает проход под воздействием пружины.
В случае, когда давление на вводе в водонагреватель растет, то есть она давит на клапан с большим воздействием, чем пружина, он открывается и пропускает жидкость в накопительную емкость. Когда давление водопровода меньше чем в баке. Клапан захлопывается, не давая выходу нагретой воды в сеть ХВ.
Предохранительный клапан для бойлера
Основное предназначение предохранительного устройства — защита бойлера и подключенных к нему систем от разрыва, вызванного аварийным давлением среды.
Превышение давления возникает при высоком напоре в системе холодного водоснабжения либо при термическом расширении среды в электроводонагревателе.
Вода при Т 90 С расширяется в объеме примерно на 3 %, если ее не сбросить, то резко поднимается давление в замкнутом сосуде с последующим его разрывом.
Поэтому устанавливают защитный предохранительный клапан для бойлера с пружиной, рассчитанной на давление 6 кг, которая при более высоком давлении выполнит сброс воды из бака.
