Техника безопасности
Бензопила — опасный инструмент, требующий осторожности и внимательности. Использование дополнительных приспособлений значительно увеличивает риск, поскольку при пилении режущий инструмент не виден, что усыпляет бдительность неопытного работника
Необходимо обеспечить полную безопасность при перемещении каретки, установить все рукоятки на достаточном расстоянии от движущейся цепи. Кроме этого, надо соблюдать все стандартные требования безопасности при работе с бензопилой:
- работать только исправной бензопилой;
- не производить заправку топливом во время работы инструмента;
- заправку бензопилы топливом производить на открытом воздухе или в проветриваемом помещении;
- не курить во время заправки и работы;
- переносить бензопилу только после полной остановки в чехле;
- заглохшую бензопилу заводить только после извлечения из пропила;
- следить за действиями помощников, чтобы случайно их не травмировать;
- использовать средства индивидуальной защиты — очки, перчатки, наушники.
Требования несложные, но позволяющие сохранить здоровье и трудоспособность себе и своим помощникам.
Каретка для бензопилы, созданная своими руками, значительно расширяет возможности инструмента. Появляется возможность изготавливать разные виды пиломатериалов, повышается точность и аккуратность работ. Однако, вместе с этим возрастает опасность использования инструмента. Все самодельные каретки и другие устройства представляют собой группу риска, поэтому людям без должного опыта и навыков браться за изготовление подобных приспособлений не рекомендуется.
Надо правильно оценивать свои возможности и уровень знаний, степень опасности и ответственности таких работ. Если пользователь имеет достаточную подготовку и опыт, процесс изготовления каретки не займет много времени и позволит ему получить полезное и удобное приспособление.
Огромное количество бытовых и производственных задач требуют распиловки деревянных бревен. Для этого создан целый арсенал вспомогательного оборудования, большая часть из которого стоит очень дорого, почему используется только в крайнем случае. Гораздо проще применять для этого бензопилу, для которой тоже изобретены всевозможные вспомогательные средства, в значительной мере упрощающие не только процесс заготовки дров, но и распускания бревен на доски даже без помощи стационарной пилорамы. В данной статье мы и поговорим о том, какими они бывают и что требуется для их самостоятельного изготовления.
Обзор некоторых вариантов
Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.
Самодельный вариант
Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.
Инструкция по проведению работ имеет следующий вид:
- Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше.
- В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.
Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины
- Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения.
- Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

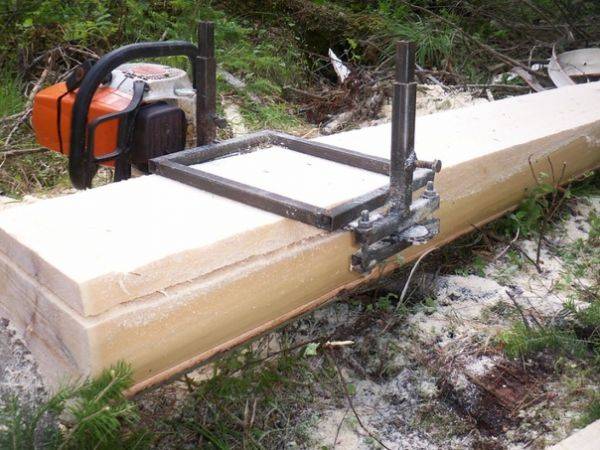

Так выглядит устройство после сборки
Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:
- Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы.
- В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий.
- Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.
Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно
Важно! Не забывайте о том, что для работы на бензопиле должна быть установлена цепь для продольной резки деревянных изделий, это обеспечит высокую скорость и качественное пиление
Готовое решение

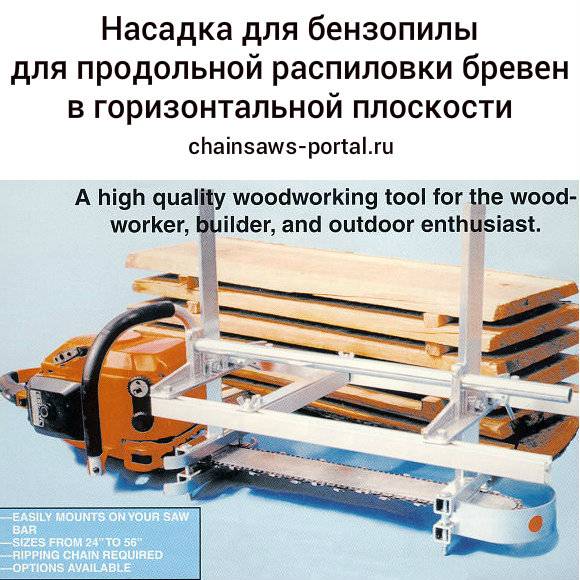

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.
Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:
Конструкция очень продумана и отличается простотой и надежностью
- Вначале нужно соединить между собой две прочные и ровные доски , в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка.
- Далее сделайте два Г-образных упора , в комплекте поставки есть уголки, которые предназначены именно для этих целей.
- Подкатите бревно и расположите его на удобных и надежных брусках . К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии.
- Далее к установленным деревянным опорам крепится линейка , это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше.
- Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов , так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.
Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро
Распустить бревна или брус на доски можно и без пилорамы или другого массивного оборудования, обычная бензопила после небольшой модернизации может стать вашим лучшим помощником. Видео в этой статье поможет разобраться в данной теме еще лучше.
Какую пилу выбрать?
Все ручные бензопилы в принципе созданы для поперечного пиления. При этом режим работы с максимальной нагрузкой можно считать кратковременным. Самое толстое бревно редко превышает в диаметре 0,7- 0,9 м. За короткое время проводится поперечный распил. Далее ДВС какое-то время остывает, работает на холостых оборотах или глушится.
При продольном пилении требуется пропилить до 6 м. При этом бензопила работает с максимальной нагрузкой достаточно долгое время. По этой причине для таких пилорам подходят только надежные профессиональные бензопилы с большим ресурсом, с хорошей ремонтопригодностью.
Мощность ДВС должна быть от 5 л.с. и выше. Как исключение по мощности, можно использовать старые бензопилы советского изготовления. Например, «Дружба-2» (3 л.с.), «Дружба 4», 4 л.с. и другие модели. Это выносливые агрегаты, предельно простые в ремонте и обслуживании, широко использовавшиеся в свое время на промышленных лесоповалах. Тоже касается бензопил советской марки «Урал».
Пилу Урал чаще всего используют для изготовления пилорамы своими руками, особенно в домашних условиях — дешево и практично.
Большой недостаток советских бензопил – тяжелый вес. Но как раз при использовании на пилорамах вес не имеет значения, пилы закреплены и их не приходится держать в руках.
Из современных бензопил можно рекомендовать профессиональные, оригинальные «Штиль», «Хускварна».
Разновидности бревен
По породе древесины
Для изготовления строительных бревен подойдут как хвойные, так и лиственные породы деревьев. Однако, для внутренней отделки бани или сауны, продукция из хвойных сортов не рекомендована, т.к. при нагревании она выделяет смолу. В остальном бревна из хвойных деревьев проявляют себя как надежный стройматериал, именно такие изделия используют для возведения несущих конструкций. Продукция из лиственных пород больше подойдет для неответственных этапов работ. Сорт древесины – одно из направлений классификации брёвен.
По габаритам
Размеры брёвен подчинены требованиям ГОСТ и могут быть:
- длина – от 3 до 6,5 метров, с шагом 0,5 метра;
- диаметр от 6 см, по данному показателю изделия подразделяются на:
- мелкие – 6-14 см,
- средние – 14-24 см,
- крупные – свыше 26 см.
По сортам
Государственный стандарт регламентирует и сортамент бревна:
- 1-й сорт – материал с нижней части ствола (комель), на котором полностью отсутствуют сучки,
- 2-й сорт – нижняя и средняя часть ствола с минимальным присутствием сучков;
- 3-й сорт – бревна, изготовленные из любой части древесного ствола,
- 4-й сорт – продукция самого низкого качества, как правило, небольших размеров.
Для строительства подходят изделия только 1-го и 2-го сорта, 3-й сорт применяют избирательно.
По типу обработки
От способа обработки заготовки зависит внешний вид постройки, ее эксплуатационные характеристики, а также цена изделия.

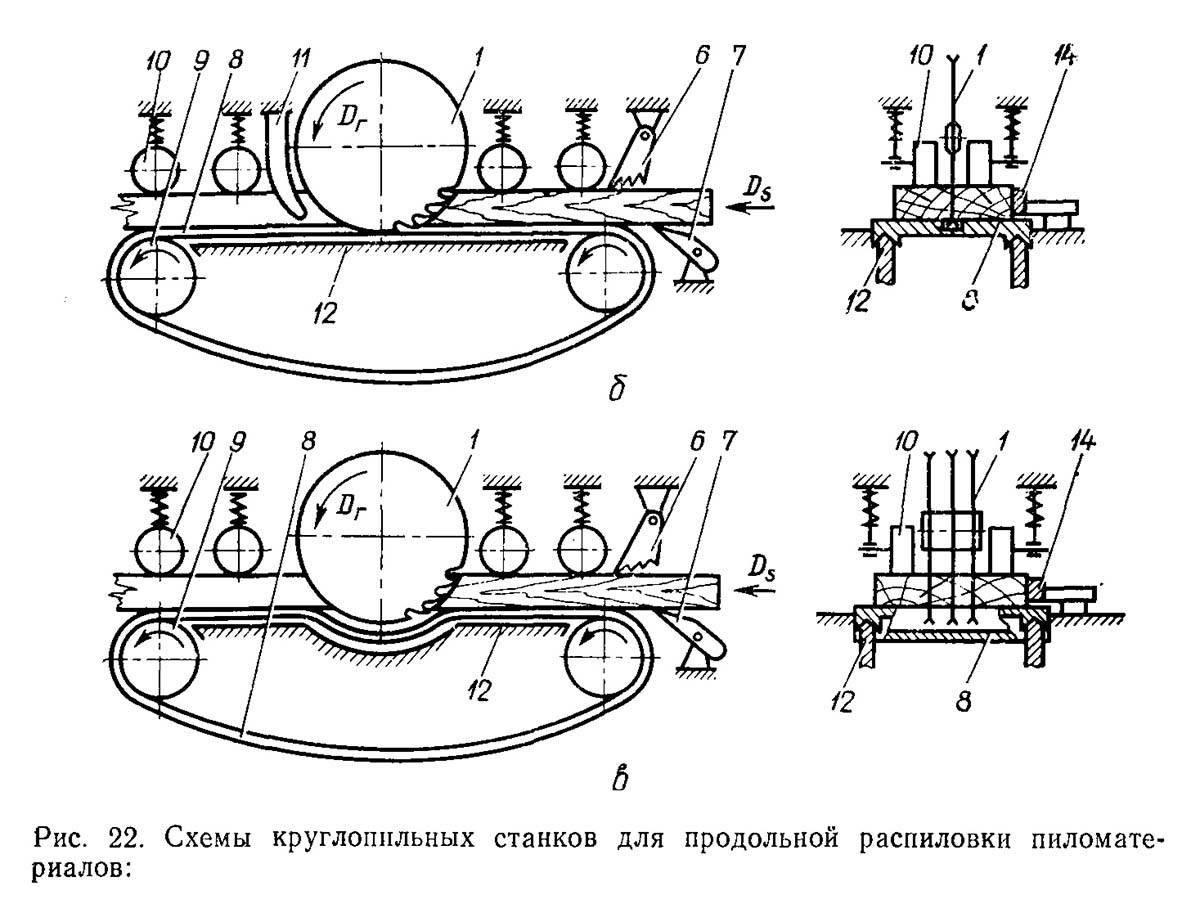

Технология распила
Одной рамой-насадкой в процессе распила бревен на доски не обойтись. Потому что для нее нужен упор, особенно, когда пилится верхняя часть бревна с корой. То есть, когда проводится операция превращения бревна в брус. Потребуется дополнительное приспособление, изготовленное из двух досок.
Две доски толщиною 40-50 мм скрепляют между собой, чтобы они оказались в перпендикулярных плоскостях. Приспособление крепят к бревну саморезами, с торцов подпирают дополнительными упорами из тех же досок. При этом крепление производят так, чтобы верхнее ребро вертикальной доски было ниже верхнего края бревна. То есть, расстояние между краями определяет толщину срезаемого горбыля.
Остается установить бензопилу, чтобы одна часть рамы уперлась в поперечно установленную доску. Это и будет опорой. Основная плоскость рамы будет упираться в вертикально установленную часть приспособления.
Распил бревна с помощью деревянного упора
Бензопила включается, начинается распил бревна вдоль с установленной толщиной реза. Основная задача производителя работ – не перенагружать инструмент давлением рук. Пила, точнее цепь, сама будет резать, ее немного нужно подталкивать. После среза горбыля деревянное устройство демонтируется, бревно поворачивается на 90°, производится монтаж опорной установки, весь процесс реза повторяется.
Внимание! Деревянное устройство используется лишь для среза горбылей. Как только бревно превратиться в брус, пилить его на доски можно без использования деревянного приспособления
Брус – пиломатериал с прямоугольным сечением, у него четыре внешние ровные поверхности, на которые можно упереть бензопилу с рамой. Просто необходимо раму прижимать к плоскости реза и двигать инструмент вдоль заготовки. На раме есть упорный элемент, расположенный перпендикулярно всей конструкции, смещаемый поперек реза. С его помощью выставляется толщина срезаемой доски
Как только бревно превратиться в брус, пилить его на доски можно без использования деревянного приспособления. Брус – пиломатериал с прямоугольным сечением, у него четыре внешние ровные поверхности, на которые можно упереть бензопилу с рамой. Просто необходимо раму прижимать к плоскости реза и двигать инструмент вдоль заготовки. На раме есть упорный элемент, расположенный перпендикулярно всей конструкции, смещаемый поперек реза. С его помощью выставляется толщина срезаемой доски.
Чтобы было понятно, как производится распиловка бревна на доски бензопилой с помощью рамной насадки, посмотрите видео ниже.
Видео:
Каретка для бензопилы своими руками. Чертежи
Поскольку цена профессионально производимого оборудования (подобного тому, которое описано в предыдущем разделе), колеблется в пределах 2500…3000 долл. США, нетрудно прийти к заключению, что для продольного пиления лесоматериала можно изготовить и собственную конструкцию каретки.

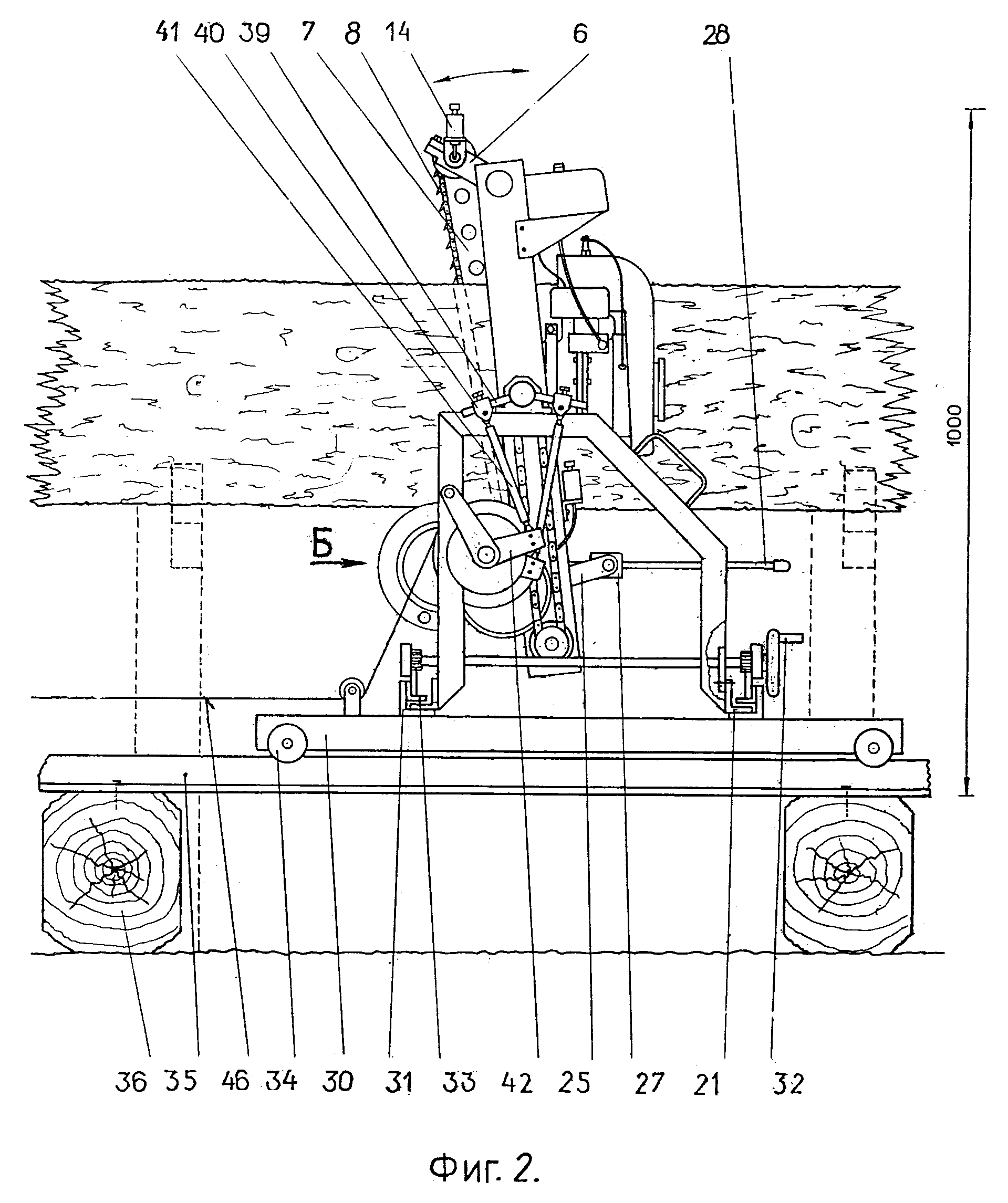

Сообразно размерам используемых бензопил, габариты каретки в сборе, а также её внешний вид представлены на рисунке.
Изготовление и сборка каретки для бензопилы производится в следующей последовательности. Вначале к монтажу подготавливается двигатель привода. Для этого снимают шкив привода и устанавливают муфту включения, в результате получается готовая режущая головка. Под монтажную пластину двигателя необходимо изготовить опорный кронштейн. Изменением диаметра шкива можно управлять скоростью резания лесоматериала – до 2,5 раз быстрее, чем это допускается базовой частотой вращения двигателя. Для снижения температуры и исключения варианта заклинивания двигателя, его выходной вал шлифуют таким образом, чтобы звёздочка цепного привода без учёта габаритов центрального подшипника плотно прилегала к кронштейну.
Наличие ременной передачи на валу, который приводит в движение цепь, обеспечивает защиту двигателя от вибрации и сотрясений, создаваемых цепью. Остаётся отрегулировать зацепление, чтобы получить правильную скорость цепи. Затем необходимо установить на приводной вал подшипники для более интенсивных условий эксплуатации, с повышенной несущей способностью.
Большинство ремонтно-строительных работ по дому требует наличия необходимых материалов. Приобрести доски или брус нужного размера — не проблема, но иногда бывает нужен пиломатериал определенного размера. Часто требуются планки из той или иной породы дерева, нестандартной толщины или ширины. Наконец, просто имеется несколько бревен, из которых надо напилить доски. Решить подобные проблемы возможно, понадобится только каретка для бензопилы, созданная своими руками.
Это нехитрое приспособление позволяет делать лафет, брус или доски нужной толщины из бревен любого вида. Особенно ценно такое приспособление тем, что дает возможность переработать нестандартные бревна — короткие, неровные или сильно искривленные. Рассмотрим этот вопрос внимательнее.
Последовательность операций при заточке
Качественная заточка зубьев предполагает строгое соблюдение следующих правил:
- Напильник для заточки бензопилы следует размещать строго перпендикулярно направлению перемещения зубьев пилы в вертикальном направлении, и под углом 15…20 0 – в горизонтальном. Последнее контролируется при помощи державки.
- Круглый напильник в зеве зуба должен обязательно располагаться несколько выше его кромки (для напильника №5 это примерно 1…1.5 мм).
- На зуб устанавливается державка, линии которой покажут точное направление перемещения напильника в горизонтальной плоскости.
- После нескольких движений напильника поверхность заточки покрывается намагниченной стружкой, которую следует тут же снимать крючком.
- Заточку начинают в направлении от себя, не применяя при этом излишних усилий: насечки должны мягко входить в металл зуба. Рекомендуется сделать несколько движений, после чего повернуть напильник на 20…30 0 , с тем, чтобы износ насечек происходил более равномерно.
- Заточку рекомендуется выполнять «через зуб»: вначале заточить зубья одного направления, а затем – другого.
- Давление на напильник в ходе заточки должно быть постоянным, как и количество возвратно-поступательных движений по затачиваемому зубу.
При заточке ограничителя глубины поступают следующим образом. На ограничитель накладывается шаблон. Когда прорезь ограничителя войдёт в паз шаблона, устанавливают высоту изношенного участка, которую и снимают при помощи плоского напильника. Шаблон устанавливают одной из двух сторон — Hard или Soft, что соответствует твёрдой, либо мягкой древесине.
Заточка будет идти легче, если шину бензопилы зажать в слесарные тиски. Интервалы между заточками можно увеличить, если своевременно контролировать правильность натяжения цепи, следить за состоянием ограничителя, регулярно смазывать все подвижные элементы, и периодически заменять ведущую звёздочку.
Преимущества
Наличие каретки для бензопилы позволяет:
- Минимизировать время, необходимое для установки и демонтажа переносной лесопилки.
- Облегчить управление пилой, поскольку для её перемещения будут применяться специальные направляющие.
- Иметь в распоряжении рабочую поверхность, которая не ржавеет, и не загрязняется отходами.
- Со временем модернизировать производство, увеличивая размеры каретки.
- Увеличить массу и размеры сечения перерабатываемого бревна, поскольку в каретке предусматривается привод перемещения заготовки.
- Повысить точность обработки, поскольку для продольного пиления с заданной точностью предусматриваются фиксирующие ограничители.
- Повысить безопасность оператора при загрузке бревна (увеличивается также его стабильность при резке).
Ряд преимуществ имеют чисто потребительский характер: например, мини-лесопилку можно разбирать на фрагменты длиной не более метра, которые можно легко транспортировать в багажнике легкового автомобиля. В конструкции промышленных моделей предусматриваются также удобные транспортировочные ручки и устойчивые при работе бензопилы нижние опоры.
Внешние признаки затупившейся режущей кромки зуба бензопилы
Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая размещена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Не считая того, на каждом зубе предусмотрен ограничитель, характеристики которого определяют высоту снимаемой стружки.
До долгих работ с бензопилой, ей нужно выполнить осмотр и выполнить пробное пиление, в итоге которых:
- Зрительно установить наличие (либо отсутствие) конического участка, прилегающего к углу зуба, также радиусного закругления на нём – главных признаков затупления (см. рис. 2).
- Проверить усилие подачи, при котором инструмент работает стабильно, с резвым созданием реза. Работа бензопилой: приспособления для продольного пиления приспособление для. Для острых зубьев исходный момент внедрения зуба в древесную породу происходит стремительно, и без значимого сопротивления материала.
- Узнать наличие вибраций цепи во время установившегося реза – если они осязаемы, то зубья нужно затачивать.
- Оглядеть внешний облик только-только разрезанного торца (в особенности, если инструмент задействован для продольного пиления). Угол заточки цепи бензопилы или для продольного пиления. На их оси для этого приспособления для продольного пиления приспособление для. Приспособление для. При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.
Распил бензопилой бревна на доски с приспособлением
Когда необходимо бензопилой небольшой мощности распилить вдоль бревно, то без специального приспособления и навыков не обойтись. Вот как это описывает ютуб-канал Столярные изделия своими руками.
Брёвна для распила
Основу самодельного приспособления для распила составляет каретка, которая сварена из профильной трубы 25 мм. К каретке приваривают два направляющих патрубка сечением 30 мм. Для фиксации каретки по высоте на каждом патрубке устанавливают по два болта М8.
Каретка с направляющими
Подвижная часть приспособления имеет Т‒образную форму. Её изготавливают тоже из профильной трубы 25 мм. В каждой стойке предусмотрены зажимы, которые фиксируют шину бензопилы.
Стойки с зажимами
Чтобы цепь бензопилы перемещалась свободно, внутри зажимов приваривают губки из металла толщиной 4 мм размером 40 мм.
Губки в зажиме
Каретка при распиле должна легко перемещаться по направляющим, поэтому снизу по всем углам крепят ролики. Нужны недорогие мебельные ролики из пластика.
Каретка с роликами
Перед установкой на направляющие приспособление собирают.
Приспособление в собранном виде
В качестве направляющей для каретки используют одну секцию алюминиевой лестницы. Каретку устанавливают сверху на лестницу, и благодаря роликам она легко перемещается вдоль направляющих.
Каретка на лестнице
Приспособление рассчитано на работу с бензопилой Husqvarna 555, мощностью 3,1 кВт.
Пила Husqvarna 555
Для продольного распила выбирают специальную цепь. Она отличается шагом следования звеньев и углом заточки режущей кромки. Под шаг звеньев подбирают звёздочку на бензопиле.
Сравнение цепи для продольного распила
От размера шины зависит глубина распила бревна. Компания Husqvarna не выпускает шины оптимальной длины 55 см, поэтому приобретают шину Partner, а под неё подбирают цепь с 68 звеньями.
Пильная шина Partner
Для работы приспособление монтируют на бензопиле. В первую очередь на шину надевают стойки и закрепляют их. Затем на стойки надевают каретку.
Пила с установленным приспособлением
Лестницу крепят на бревне с помощью скоб и дощечек.
Крепление лестницы
После установки бензопилы с приспособлением на лестницу выбирают размер распила и по этому размеру устанавливают высоту каретки на направляющих.
Установка размера распила
Распил происходит за счёт перемещения вдоль бревна каретки с бензопилой по направляющим.
Распил бревна
Видео про то, как распилить бревно на доски бензопилой с приспособлением:
Как правильно сделать своими руками – пошаговая инструкция
Для изготовления каретки необходимо выполнить следующие действия:

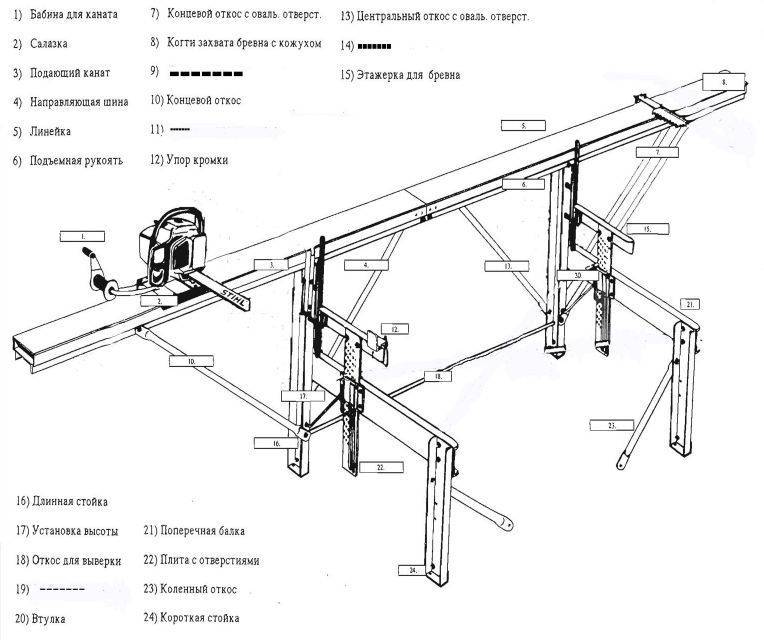

создать рабочий чертеж устройства, указав все необходимые размеры. Рисунок 3 – Чертеж пильной каретки
По нему составляется спецификация на все материалы, соединения, дополнительные элементы сборки. При создании чертежа каретки учитываются предполагаемые объемы работ, размеры заготовок, марка бензопилы, а также возможности и предпочтения владельца;
подготавливаются все необходимые материалы и инструменты. Приобретаются готовые элементы конструкции (по возможности), изыскиваются нужные приспособления и станки;
изготовление направляющих требует наличия ровной площадки, на которой можно сварить основание для каретки. Оно состоит из двух направляющих полос, соединенных с опорной конструкцией для заготовки. В качестве основания могут быть использованы отрезки бруса, шпалы, металлические поперечины. Если планируется сделать переносной вариант, то придется заранее продумать способ быстрой сборки основания с помощью резьбовых соединений;
Рисунок 4 – Направляющие на каретке бензопилы
тележка представляет собой две пары колес на осях, которые через ступицы крепятся к опорной раме. Иногда используют готовые колеса, вращающиеся вокруг своей оси на специальной площадке. Этот вариант вполне допустим, но он снижает точность перемещения режущего инструмента, из-за чего доски могут получить волнистую поверхность. Необходимо учесть, что массивная тележка обеспечит большую точность и безопасность пиления;
механизм фиксации инструмента обычно совмещают с устройством настройки размера. Есть два варианта — с неподвижной бензопилой и передвигающимся ограничителем, или с подвижной площадкой, на которой закреплен инструмент. Второй вариант намного эффективнее, но сложнее в техническом отношении. Как правило, используют части от механического домкрата, к верхней части которого приваривают площадку для крепления бензопилы, а нижнюю жестко фиксируют на тележке. Необходимо установить вертикальные направляющие, обеспечивающие достаточную жесткость и снижающие нагрузку на механизм подъема во время работы;
контрольно-измерительная рейка с делениями позволяет настраивать высоту подъема пилы. Проще всего приварить к тележке вертикальную планку, а на площадке для пилы — указатель. Впоследствии к планке можно прикрепить линейку, предварительно отградуировав ее положение по пробному распилу. Устройство простое, но весьма полезное и значительно упрощающее рабочий процесс;
механизм подачи бензопилы обычно представляет собой электродвигатель с понижающим редуктором. Он устанавливается так, чтобы имелась возможность перемещения режущего органа в обе стороны. Учитывая, что присоединение электропитания не всегда возможно и целесообразно, обычно обходятся ручным механизмом подачи. Самый простой вариант — рукоятка, установленная на тележке в таком месте, чтобы исключить возможность травмирования при разрыве цепи или иных ситуациях. Этот вариант удобен тем, что работу бензопилы приходится постоянно регулировать, увеличивая или уменьшая подачу топлива.
Описанный вариант не является единственно возможной конструкцией. Могут быть использованы другие способы подачи инструмента, крепления бензопилы или бревен. Выбор оптимальной методики является прерогативой владельца.
Изготовление болгарки
Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).
Сборки болгарки с использованием специального приспособления для бензопилы происходит так:
- с бензиновой пилы снимают цепь и шину;
- устанавливают на вал редуктора шкив;
- вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
- натягивают ременную передачу как цепь;
- прикрепляют защитный кожух;
- ставят диск.
Весь процесс детально показан в видео далее.
Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.
