Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.
Виды изломов
Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней
Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент
Поверхностный обрыв
К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.
- Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
- Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
- Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.
Обрыв заподлицо
Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.
Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.
Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.
Обрыв ниже поверхности
Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.
Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.
На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.
После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.
Экстрактор
Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

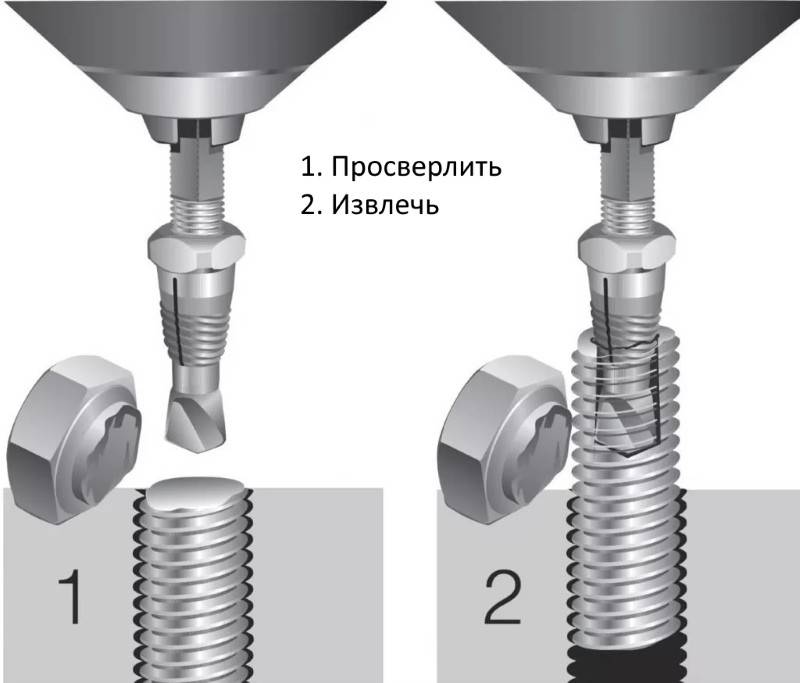

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.
Вывод
Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.
Как выкрутить шпильку ГБЦ
Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.
Особенности и преимущества шпилек ГБЦ
В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.
Замена шпильки
Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.
Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.
После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.
- Сначала все гайки затягиваются до легкого сопротивления.
- Ключом с динамометром добиваются паспортного значения усилия затяжки.
- В последовательности, описанной в руководстве, окончательно обтягивают все гайки.
Гайки тоже можно смазать графитовой смазкой.
Как выкрутить оставшийся обломок
Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.
Как выкрутить сломанную шпильку
Если остался торчать обломок, то применяют один из приемов:
- Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
- Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
- Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.
Выкручивание обломавшейся шпильки
Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.
Высверливание резьбы обломавшейся шпильки
Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.
Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.
Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.
Высверливание резьбы обломавшейся шпильки
После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.
Замена шпильки ремонтной деталью с нарезанием большей резьбы
Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.
При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.
Высверливаем обломок
Самым трудоемким способом является высверливание сломанных болтов. Использовать его стоит только в крайних случаях, когда другие методы не подойдут. Это обусловлено несколькими причинами. Во-первых, необходима высокая точность проводимых работ, так как вероятность повреждения резьбы очень велика. Во-вторых, сломать болт будет не так уж и просто, потребует времени и нескольких размеров сверл.
Если навыка подобных работ нет, самым приемлемым вариантом будет использовать для начала тонкое сверло, а потом большего диаметра. Смыслом метода является выбор размера, который будет максимально близким к размеру шпильки. После проведенных работ обломок болта нужно удалить с помощью магнита.
Подготовка к выкручиванию болтов с сорванными гранями или резьбой
Основным критерием правильного обращения с техникой является аккуратный демонтаж крепежных материалов. Лучше предотвратить поломку, чем устранять последствия. Когда для откручивания болта было приложено значительное усилие, а крепеж остался в неподвижном состоянии – не рекомендуется продолжать демонтаж. Результатом чрезмерных усилий будут повреждения метизов. Если сломался болт – ремонт займет намного больше времени.
Подготовительные мероприятия включают несколько пунктов:
- Снять ржавчину и слой загрязнения. Если резьба выступает над деталью, следует очистить шаг при помощи металлической щетки.
- Обстучать головку болта молотком. Ударять по крепежу нужно сильно. Удары направлены на разрушение окислов, которые образуются с течением времени. Максимальный эффект от ударов будет только на этапе, когда головка болта еще находится в прижатом к основанию положении. После срыва крепежа с места стучать не нужно, чтобы не повредить резьбу. Главное, не допустить искривления болта.

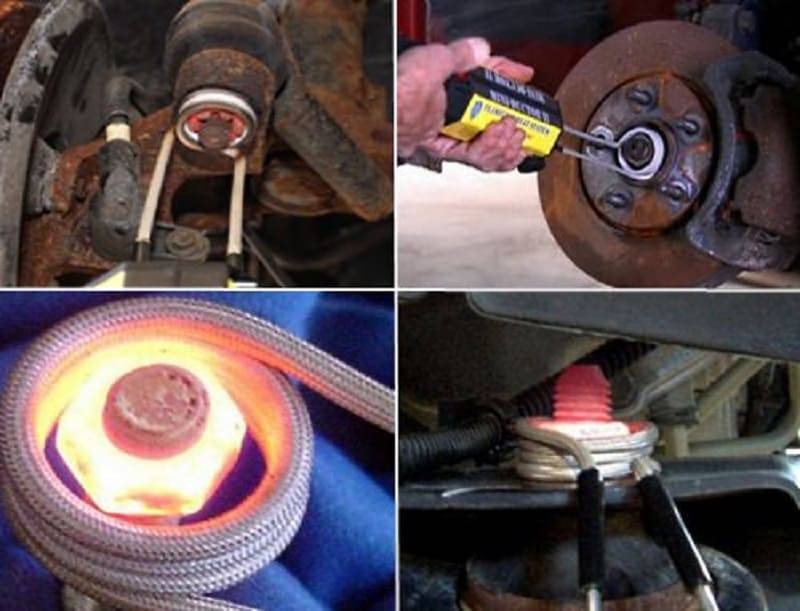

- Действенным способом выкручивания болта можно назвать нагрев места фиксации. Задача состоит в том, чтобы нагреть крепежный элемент и дать ему остыть. На данном этапе ржавчина начинает разрушаться, выгорают некоторые вещества. Болт после этого значительно проще выкрутить. Желательно сильно нагревать крепеж. Для этого понадобится паяльная лампа, ацетиленовый резак или газовая горелка. В каждом из случаев необходимо придерживаться техники безопасности, поскольку речь идет об открытом огне.

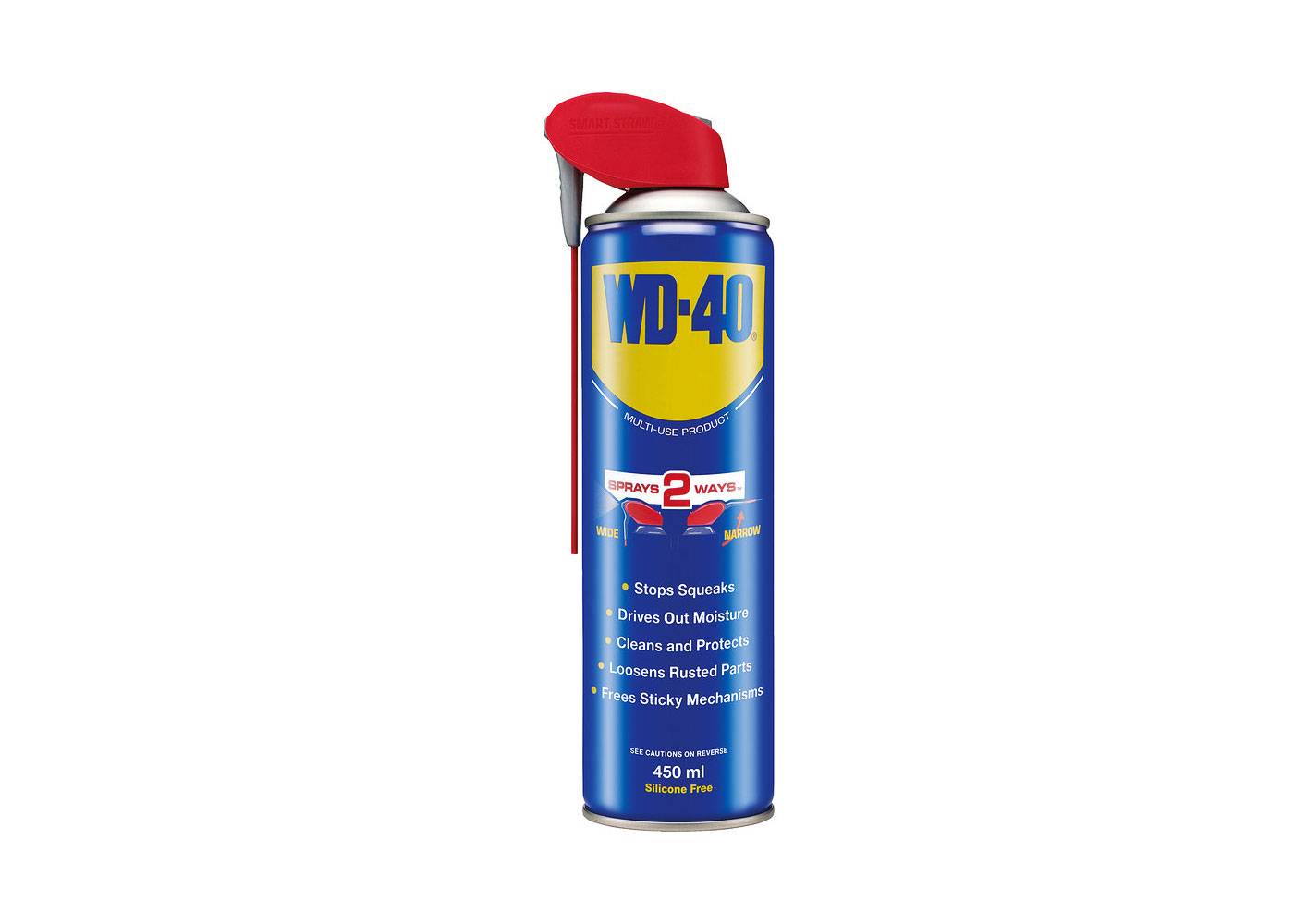

- Смазать болт легкотекучим типом жидкости. Наиболее распространенным средством является аэрозольный состав WD. Преимущество такого средства заключается в том, что он быстро попадает во все щели и распространяется по резьбе. Довольно действенным составом принято считать тормозную жидкость и керосин. Чтобы добиться нужного эффекта, после нанесения средства на место крепления его нужно оставить на некоторое время в покое. Достаточно будет одного часа, однако, иногда приходится оставлять детали и на 12 часов.
Чем засверлить и как удалить сломанный болт, чтобы не повредить резьбу
Это актуально тогда, когда линия разрыва проходит внутри детали. Чтобы выполнить работу с должной аккуратностью, нужно центрировать рабочий инструмент при помощи металлической втулки аналогичного диаметра.
Еще один вариант – сначала расширить отверстие чуть большим сверлом, а после взять меньшее, одинакового с метизом сечения, и уже им убирать остатки крепежного элемента.
Есть и специальные приспособления для центровки – их главным образом используют токари, но для решения нашей проблемы они тоже подходят. Действовать нужно так же, как в прошлом случае: сначала сделать широкое углубление, а затем приняться за извлечение застрявшего тела.
Высверливаем и нарезаем новую резьбу или устанавливаем вставку
Нам понадобится: дрель или шуруповерт, сверло под направляющее отверстие и сверло под новую резьбу, метчик, вставка с резьбой (при необходимости).
Самый сложный способ в подборке, но иногда ничего другого не остается и приходится идти на крайние меры. Высверливаем наш болт «в ноль», вместе с резьбой. Далее у нас два варианта развития событий, если конструкция позволяет нам оставить в этом месте резьбу большего диаметра, чем была ранее – то сверлим отверстие под резьбу и просто нарезаем новую резьбу метчиком. Диаметр нового отверстия должен быть больше наружного диаметра высверленной резьбы, для удобства привожу ниже данные из ГОСТ 19257 для резьбы с крупным шагом.
Если места под резьбы ограничено, то можно рассмотреть вариант резьбы с мелким шагом, диаметры отверстий вы можете посмотреть в таблице 2 ГОСТ 19257 (приводить таблицу здесь смысла нет – она довольно объемная).
Если же нам необходимо сохранить размер резьбы – покупаем, изготавливаем из круглого проката или заказываем у слесаря специальную втулку с нужной нам резьбой. Получится своего рода переходник с большей резьбы на меньшую. Вкручиваем нашу вставку и все, готово. Можете поискать в интернете способы восстановления сорванной резьбы – многие из способов можно применять в данном случае.
Всегда помните, что если у вас что-то не получается, а деталь, в которой застрял болт, достаточно дорогостоящая – лучше обратиться за помощью к специалистам или просто людям, которые уже имели подобный опыт.
Удачных работ без неприятных сюрпризов!
Как выкрутить заржавевший винт или прикипевшую шпильку
Как выкрутить винт, если он заржавел? Эта задача может оказаться не такой простой, как могло показаться на первый взгляд. Особенно если речь идет о резьбовых соединениях, которые не трогали десятилетиями. А если машина или трактор все это время находились на улице, проблем с ржавчиной не избежать.
Чтобы выкрутить заржавевшую или прикипевшую шпильку, действуют так:
- Обрабатывают соединение WD-40 каждые 10-15 минут, перед каждым нанесением прорабатывая винт металлической щеткой.
- В случае сильного прикипания можно использовать преобразователь ржавчины или уксусную эссенцию.
- Если прикипевшая шпилька все равно не поддается, соединение нагревают. Для этого используют паяльную лампу, газовую горелку или минидуктор. В раскаленном состоянии заржавевший винт лучше не выкручивать, а сначала его охладить (можно облить холодной водой). Если же шпилька все еще не поддается, выкрутить можно на горячую, но в этом случае велика вероятность ее повреждения.
Что делать если эксцентрик сломался
На данный момент профессиональные сантехники разработали несколько способов решения подобной проблемы. Причем метод зависит от качества резьбы фитинга.
- Если фитинг хорошего качества и может выдержать серьезные механические нагрузки тогда остатки резьбы можно выкрутить из трубы с помощью зубила. При этом необходимо подобрать инструмент таким образом, чтобы его заостренная часть была больше размеров фитинга. Сам процесс выглядит следующим образом. Ударом молотка зубило загоняется внутрь эксцентрика. Дальше выкручиваем фитинг, зажав зубило газовым ключом.
- Если эксцентрик не слишком хорошего качества и при этом сильно прикипел к трубе. в таком случае нужно разрезать его изнутри полотном от ножовки на крест. Дальше части фитинга удаляем с помощью отвертки .
При этом проводя все подобные процедуры, следует вложить в трубу небольшой кусок материала таким образом можно избежать попадания кусочков металла внутрь трубопровода.
Методы, представленные выше, были разработаны исходя из долгих лет практики, и поэтому о них не рассказывают будущим сантехникам во время обучения. С другой стороны они уже не раз доказывали свою эффективность и поэтому их можно применять в случае необходимости.
Как высверлить сломанный болт
Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.
Извлечение сломанного болта
Простой вариант
Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.
Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.
Извлечение сломанного болта
Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца
Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить
Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.
Сложный вариант
Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.
Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.
Технология извлечения болта
Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.
Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.
Инструмент для извлечения сломанных болтов Сверлим отломившийся болт Технология извлечения отломившегося болта
Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия
Если чуть промахнулись с центром отверстия – бывает
Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу
Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Подготовка перед выворачиванием обломка
Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия. Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.
Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.
Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.
Первый способ: плоская отвертка и молоток
Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.
Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.
Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.
Способ второй: пробуем вывинтить зубилом
Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.
Зубило дает возможность создать большее усилие по сравнению с отверткой.
Третий способ: керн и молоток
Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.
Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.
Четвертый способ: привариваем гайку сваркой
На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта. Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.
Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки. Далее после остывания вывинчиваем обычным гаечным ключом.
Пятый способ: вывинчиваем шпильку экстрактором
Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.
Керним центр шпильки, чтобы сверло не бегало при начале сверления.
Сверлим отверстие соответствующего диаметра под экстрактор.
Вставляем экстрактор в отверстие и вывинчиваем ключом.
Шестой способ: высверливаем обломок
Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки. Сначала проходимся сверлом меньшего диаметра.
Затем сверлим максимально близким.
Осколки и остатки шпильки выбиваем плоской отверткой.
Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.
Седьмой способ: высверливаем под чистую и делаем вставку
Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние. Высверливаем шпильку подчистую вместе с резьбой.
Нарезаем новую резьбу метчиком.
На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря. Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.
Узел восстановлен.
