Как выпаять микросхему из платы паяльником легко и безопасно
На сегодняшний день есть множество современных приборов для того, чтобы выпаять микросхему и другие радиокомпоненты из старой платы. Учитывая новейшие технологии, большинство из них дорогостоящие.
Как выпаять микросхему 3-мя способами
Для того чтобы выпаять микросхему с платы можно использовать некоторые способы:

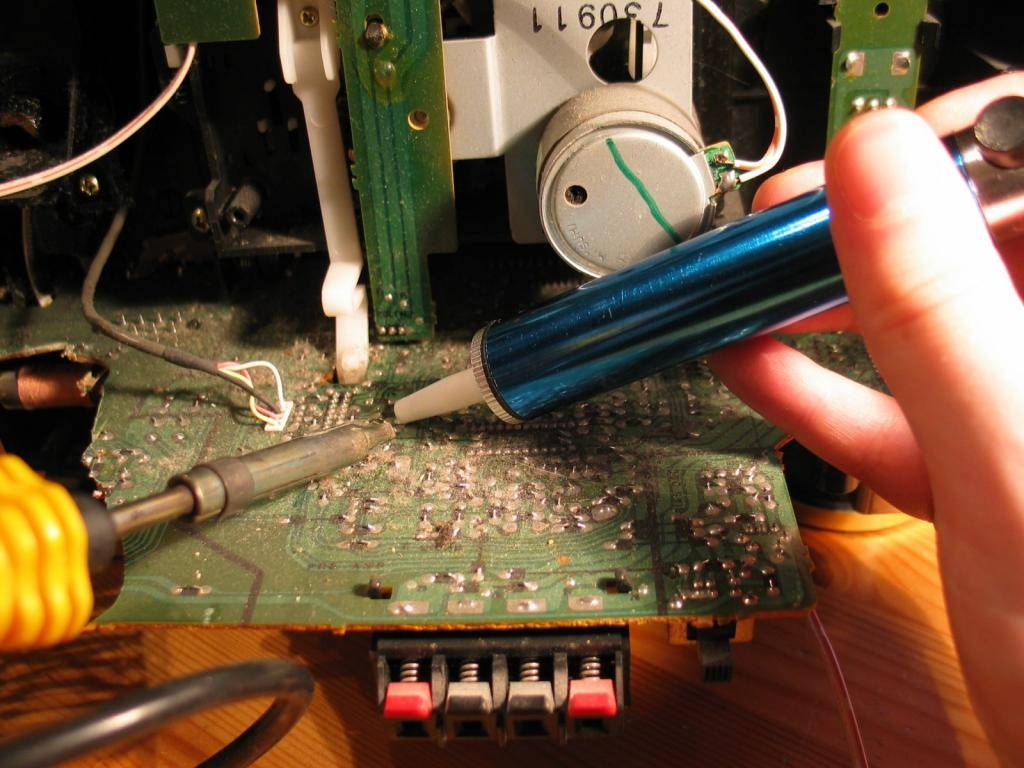

- С помощью отсоса.
- Использовать специальные насадки.
- При помощи паяльника с применением трубочек.

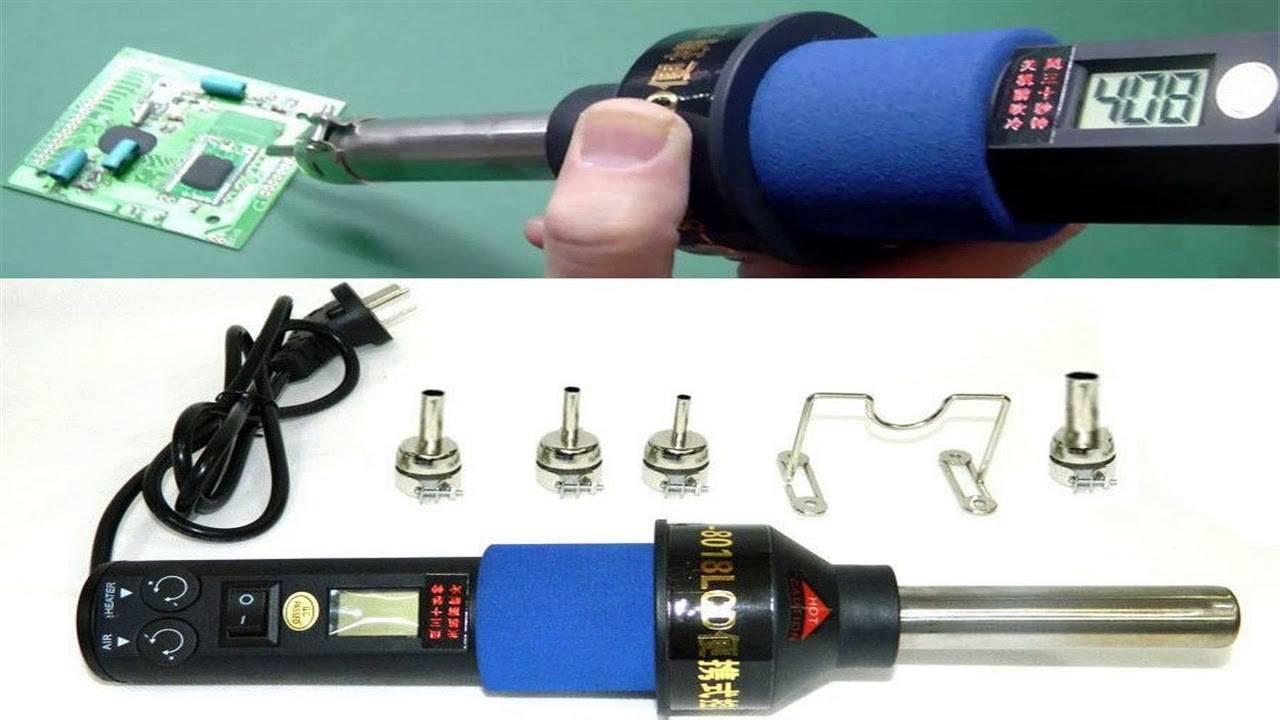

- Использование специального фена (подходит для больших плат и схем).
Все эти методы требуют немалых финансовых затрат.
Как использовать самодельный паяльник для микросхем? Работаем по старинке
Но можно найти альтернативу цена/качество, используя старый проверенный «дедовский способ».
- Для этого понадобиться всего лишь игла от медицинского шприца.
- Ее нужно обточить или просто отрезать острый кончик.
- Весь процесс занимает несколько минут.
- В отверстие иглы просовывается ножка чипа и с помощью паяльника нагревается припой.
- Когда прибой расплавиться, необходимо надавить на иглу чтобы она прошла в отверстие платы, затем немного прокрутить.
- Таким образом, можно быстро и легко отпаять микросхему и ее ножки будут как новые.
Вот так с помощью обычного шприца и без финансовых затрат можно отпаять микросхему при помощи шприца.
Используем подручный материал
Особенности функционирования аппарат
Заметим такой интересный факт, что многие спрашивают, как называется паяльник для труб? Интересно, что ни у одного производителя нет единого стандарта названия устройства. Некоторые называют в технической документации устройство, как аппарат для диффузионной сварки. Другие производители называют устройство, как термический сварочный аппарат. В любом случае, каждый производитель употребляет второе, народное название устройства паяльник для пластиковых труб или указывает в скобках сокращённо (паяльник ПП).
Устройство агрегата напоминает традиционный утюг. А отличие только в форме и в его функциональном предназначении. Точно так же, как в утюге аппарат имеет аналоговый нагревательный элемент и опцию терморегулировки. Нагревательный компонент встраивается как в плоский вариант корпуса, так и в его исполнение в круглом сечении. Именно характерные отличия нагревательного корпуса играют важнейшую роль в применении той или иной формы насадок, тем самым определяя основной ответ на вопрос как выбрать паяльник для труб.
Нагревательный элемент паяльника
Принципиальная схема работы агрегата достаточно простая. В электросеть подключается устройство, которое «разгоняет» температурный режим до фиксированного положения терморегулятора. Происходит разогрев основной подошвы нагревательного элемента, и если устроена насадка, то и она также разогревается до нужной температуры плавления. Предельно максимальная температура для насадок составляет 260º С, это очень важный момент, который обеспечивает основные функционалы устройства. Терморегулятор играет важную роль в обеспечение необходимого температурного режима работы устройства. Превышение температуры чревато тем, что полипропилен потечёт, и эффективность сварки и КПД работы агрегата будут сведены к нулю.
Перегрев повлияет на качество спайки, и шов сварки будет приплюснутый, что в конечном итоге повлияет на качество соединения. Отсутствие требуемой температуры также негативно повлияет на качество стыка. В данной ситуации возможны протечки и прямой выход из строя водопроводной системы. В конечном итоге страдает качество работы мастера, и он перед этим решает вопрос какой лучше паяльник для полипропиленовых труб, обеспечивающий высокое качество соединение и выполнения работы.
Параметр мощности
Это основной критерий выбора качественного аппарата. Выбирая мощный аппарат не всегда можно добиться высокого качества работы. Как правило, аппараты, имеющие мощность свыше 1,5 кВт, предназначены для промышленного производства, а если быть точнее, то для сварки полипропиленовых труб с диаметром свыше 50 мм. Мощность агрегата менее 1 кВт, подойдёт для несложных работ, а также для соединения труб с диаметром менее 50 мм. Даже если вы выберите прибор на 500 Вт, ничего страшного в этом нет, такие агрегаты предназначены для сварки труб с диаметром 16-33 мм, даже для промышленных условий.
Выбор насадок
Этот вопрос самый трудный для специалиста, вместе с этим есть ряд критериев, которые помогут определить необходимый набора насадок.
- Для паяльников с меньшими параметрами мощности используйте насадки с малыми диаметрами. Если будете использовать крупные насадки то вполне вероятно, что прибор попросту не прогреет насадку и КПД работы =0.
- Специалисты могут работать с насадками как 10 мм, так и 110мм. Для домашних работ и для традиционной сварки полипропиленовых труб достаточно применять насадки с диаметрами в 16 мм, 24 мм и 32 мм. Это стандартный размерный ряд насадок, предназначенные для соединения полипропиленовых труб.
- Хорошая теплопроводность имеется у тефлоновых насадок, хотя производители выпускают элементы и запчасти из других металлических материалов. Для домашней работы рекомендуется использовать тефлоновые насадки, так как они лучше проводят тепло и отлично обеспечивают соединение в процессе работы.
Диаметры насадок
Количество насадок зависит от характера работы. В домашних условиях для этих целей достаточно использовать минимум насадок по 2-3 штуки каждый. Для тех, кто занимается бизнесом, количество насадок увеличивается в соответствии со спросом на проведение работ связанные с соединением полипропиленовых труб в промышленном секторе и жилищно-коммунальном хозяйстве.
И, последнее, соблюдение мер безопасности также является главным для успешного использования аппарата для пайки трубопроводов нового поколения. Соблюдайте пожарную и электрическую безопасность, используйте защитные приспособления и устройства для предотвращения получения ожогов, электрических травм.
Десятка лучших
На сегодняшний день существует рейтинг паяльников лучших фирм-производителей, в который входят качественные и популярные приборы:
KVT XZ-1 — 10 место
Бесконтактный многофункциональный газовый паяльник. Хорошо подходит для пайки в труднодоступных местах. Имеет три режима работы – как паяльник, как фен для термоусадки и как газовая горелка. Его максимальная температура составляет 1300 градусов, а температура – 580 градусов, в конструкцию встроена система плавной регулировки рабочей температуры, а в комплект входит кейс и 4 насадки. Его стоимость – от 1900 до 2912 руб.
Паяльник KVT XZ-1
Подробнее о паяльнике — в видео:
Dremel VersaFlame — 9 место
Газовый паяльник. Представляет собой универсальную паяльную станцию, подходящую для домашней пайки. Быстро нагревается, а время его беспрерывной работы составляет 75 минут. Его максимальная температура нагрева составляет 1200 градусов, прибор идет в комплекте с 4 сменными насадками, а его стоимость от 2680 до 4609 руб.
Паяльник Dremel VersaFlame
Sigma 200Вт — 8 место
Импульсный паяльник, выполненный в форме пистолета с ударопрочным корпусом. Имеет встроенный трансформатор, а жало этого паяльника выполнено из высококачественной стали. В комплект входит 3 сменных насадки. Максимальная температура нагрева – 400 градусов. Его стоимость около 800 руб.
Видео-обзор паяльника:
Паяльник Sigma 200Вт
Lukey 852D Plus — 7 место
Термовоздушная паяльная станция мощностью в 350 ватт и максимальной температурой 480 градусов. Имеет внушительный вес, но при этом проста и удобна в использовании. В комплект входит подставка и держатель для фена, который оснащен функцией автоматического отключения. Подходит для пайки микросхем, а также для ремонта бытовых приборов и электротехники. Прибор оснащен терморегулятором, а его стоимость составляет от 5250 до 6590 руб.
Паяльник Lukey 852D Plus
REXANT ZD-708 — 6 место
Это электрический паяльник с керамическим нагревателем, оснащенный регулятором мощности в диапазоне от 30 до 50 ватт. Нагрев конусного жала происходит быстро, а сам прибор отличается надежностью. Его термостойкая ручка выполнена из прозрачного пластика. Максимальная температура нагрева — 200-450 градусов. Его стоимость от 590 до 1099 руб.
Подробнее о паяльнике — в видео:
Паяльник REXANT ZD-708
Lukey 852D Plus FAN — 5 место
Термовоздушная паяльная станция, с подачей мощного потока воздуха, регулируемой мощностью в 350 ватт и температурой 480 градусов. Температура также имеет регулировку, а цена прибора – от 449 до 5890 руб.
Паяльник Lukey 852D Plus FAN
CT-96 (CT-Tools) — 4 место
Керамический паяльник с регулятором температуры – специальный датчик устанавливает рабочую температуру (от 100 до 400 градусов), разогрев происходит в течение двух минут и выставленный уровень нагрева стабилен в течение пайки. Его мощность 50 ватт, а стоимость около 530 руб.
Паяльник CT-96 (CT-Tools)
PROXXON EL 12 (28140) — 3 место
Электрический паяльник с регулятором температуры, обеспечивающий постоянный стабилизированный нагрев жала. Разогревается быстро, в течение 10 секунд. Корпус паяльника защищен от нагревания, кроме того прибор оснащен подсветкой, имеет небольшой вес, его рабочая температура 250 градусов. Стоимость такого паяльника от 1300 до 1550 руб.
Паяльник PROXXON EL 12 (28140)
REXANT HT-019 (ZD-210) — 2 место

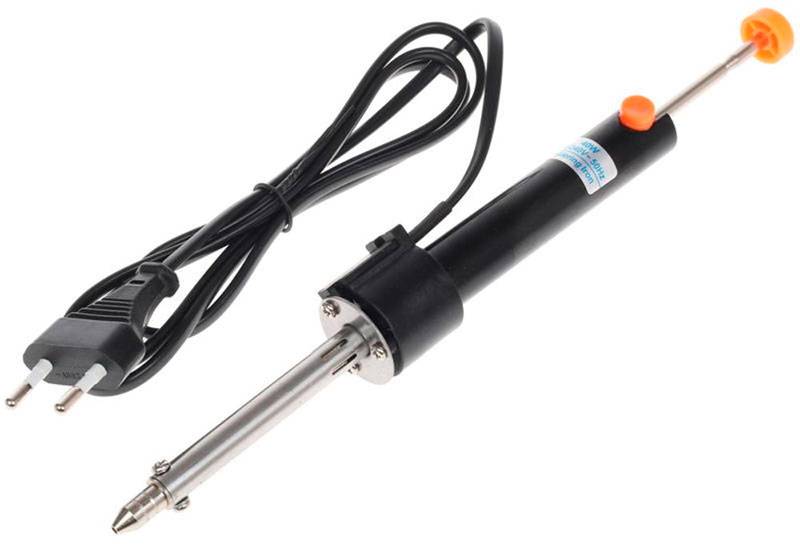

Электрический паяльник с вакуумным отсосом расплавленного олова, хорошо подходит для домашних работ. Намного удобнее паяльников с обычным отсосом припоя. Ручка прибора изготовлена из ударопрочного пластика. Мощность паяльника 40 ватт, рабочая температура 450 градусов, а стоимость от 280 до 520 руб.
Паяльник REXANT HT-019 (ZD-210)
Dremel VersaTip — 1 место
Бесконтактный газовый паяльник Dremel VersaTip. Удобный, легкий, он универсален и может выполнять функции паяльника, газовой горелки, горячего ножа и фена. Время работы на минимальной мощности составляет 90 минут, а на максимальной – 30 минут. Разогрев происходит быстро, его максимальная температура плавно регулируется, и составляет в своем максимуме 1200 градусов. В комплект входит 6 насадок, а цена прибора от 2545 до 3199 руб.
Паяльник Dremel VersaTip
Видео-обзор лидера рейтинга:
Выбирая паяльник, стоит опираться на планируемый объем работ, частоту его использования и технические характеристика конкретного прибора.
Полезные советы по выбору паяльника
Полезные советы следующие:
- Для пайки металлических изделий выбирается устройство мощностью 100 Вт.
- Для небольших микросхем выбирают устройство 30 Вт.
- Новички могут выбрать модель 60 Вт.
- Жало может иметь самую различную форму. Чаще всего встречаются модели с наконечником в виде конуса и иглы, клина и стержня со скошенной кромкой. Если пайка проводится часто, то можно выбрать модель со сменными жалами, так как она характеризуется высокой функциональностью. Однако, подобные наборы обходятся несколько дороже обычных инструментов.
- Наконечник зачастую изготавливается из меди, но подобный материал может покрываться различным составом для повышения теплопроводности и некоторых других качеств. Варианты исполнения с медным жалом и никелевым, алюминиевым покрытием сегодня выбирают крайне часто.
Если работа проводится вдали от источника питания, то нужно уделить внимание моделям беспроводного типа. Они могут работать от встроенного аккумулятора или небольших батарей
Однако, автономный источник питания определяет низкий показатель нагрева рабочей части.
Как правильно выбрать паяльник
Мощность
Этот показатель зависит от вида работы. Мощность до 25 ватт подходит для пайки мелких электронных деталей, мощность в 40 ватт – для работы с толстыми проводами. Более высокая мощность, от 100 ватт и выше, подойдет для пайки крупных деталей. Достоинствами паяльников с большой мощностью является их надежность и широкий спектр функций, но их недостаток в том, что такие приборы не используются в быту.
Мощность домашнего паяльника должна быть от 25 до 40 ватт. Меньший показатель мощности приведет к тому, что пайка займет много времени, а качество результата будет сомнительным. Чрезмерная мощность сделает невозможной пайку деталей, которые могут просто сгореть.
Термостабилизация
Паяльники с термостабилизацией значительно ускоряют процесс пайки, улучшают ее качество, а работать становится намного удобнее, так как предоставляют возможность не только точно выставить нужную для работы температуры, но и поддерживать ее. Это удобно как для новичков, так и для профессионалов. Регулятор температуры бывает как в отдельном корпусе, так и встроенным в конструкцию паяльника.
Достоинства:
- автоматическое поддержание нужной температуры;
- исключена опасность перегрева;
- одним паяльником можно производить работы, требующие разной степени нагрева;
- нет необходимости зачищать жало паяльника от окалины.
Недостатки:
- оригинальное жало не универсальное;
- часто встречаются подделки;
- долго нагревается.
Паяльник для микросхем: как выбрать жало?
Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.
Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией
Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки. Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ
Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала
Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.
Правила работы электроприбора для пайки
Главная задача прибора, это преобразование электрической энергии, которая должна издавать тепловую принципиальную энергию в зоне проведения пайки. Во внутренней части имеется встроенный нагревательный компонент, который должен создать рабочую температуру максимального разогрева устройства – в районе 400-450 С. Накаливание инструмента осуществляется в зоне жала. Под температурным воздействием жало расплавляет припой, а следом за ним зону соединения металлических частей. После остывания зона плавления приобретает фиксированную форму. Далее необходимо понять, какие бывают паяльники для полипропиленовых труб по характеристикам питания от электросети. На рынке можно увидеть как стандартные типы паяльников, питающиеся от сети 220 Вольт, так и с меньшими параметрами- 12 В, 24 В и т.д., то есть устройство работает от встраиваемого понижающего трансформатора.
Паяльник для полипропиленовых труб
Кроме этого можно узнать, какие бывают паяльники для олова, которые используют не от основного источника питания. В данной ситуации применяют аккумуляторные паяльники. Этот прибор очень удобно использовать в тех случаях, когда необходимо соединить детали в условиях отсутствия прямого источника питания, например в полевых условиях, или, если вы находитесь в поездке на транспортном средстве.
«Важно!Паяльники применяются как для пайки электрических схем, так и для нестандартной пайки. Так, в ряде случаев виды паяльников для паяльных станций используют для соединения деталей музыкальных инструментов, автотранспортной техники и т.д.»
Конструкция паяльника для радиодеталей
Прежде чем решаться, какой паяльник выбрать для пайки проводов в радиоэлектронике, нужно разобраться с его конструкцией. К основным элементам инструмента относится:
- Жало;
- Стержень;
- Нагреватель;
- Держатель;
- Электрический шнур и вилка;
- Трансформатор;
- Частотный преобразователь;
- Регулятор мощности;
- Кнопка управления.
В зависимости от конкретной модели, количество элементов конструкции может меняться
При выборе следует обратить внимание на соответствие параметров каждого элемента заявленным требованиям
Особенности выбор паяльника
Естественно, что самые качественные и удобные модели будут стоить значительно выше обыкновенных бытовых
Поэтому, важно определиться с целями применения
Определяясь, какой паяльник выбрать для пайки радиодеталей, стоит обратить внимание на тип нагревателя. По данному параметру устройства разделяются на:
- Газовые. Лучше всего подходят для пайки проводов в распределительных коробках. Они могут работать в автономном режиме без подключения к источнику электроэнергии. Помимо пайки инструмент можно использовать как фен для термоусадки. Главной проблемой работы с ними является выделение вредных газов в атмосферу, а также сложность работы с мелкими микросхемами.
- Электрические. Эти модели лучше приспособлены для пайки микросхем, а не только для проводов. Здесь могут встречаться недорогие простые спиральные модели, которые долго греются, но отлично подходят для новичков. Также есть керамические модели с быстрым нагревом, но они оказываются очень хрупкими и на практике часто ломаются. Импульсные дороже всех, но они специализированы для работы с микросхемами и быстро нагреваются.
Если рассматривать, как выбрать паяльник для пайки радиодеталей, то нужно ориентироваться по следующим параметрам:
- 100 Вт и выше – модели не стоит использовать для работы в данной сфере;
- 60-100 Вт – устройства могут использоваться для пайки проводов, но другие радиоэлементы ими нельзя спаять;
- 20-50 Вт – хорошо подходят для пайки радиоэлементов в домашних условиях, но если речь заходит о тонкой работе с мелкими деталями, то могут возникнуть трудности;
- 10 Вт и менее – такой вариант используется преимущественно при работе с микросхемами и для более толстых контактов не подходит.
Топ 5 лучших моделей паяльников для радиодеталей
Разбираясь, какой паяльник выбрать для пайки микросхем, стоит обратить внимание на эти конкретные модели:
Baku bk-456 – модель с мощностью до 40 Вт. Температура нагрева составляет до 450 градусов Цельсия. Имеется встроенный регулятор температуры.
Паяльник Baku bk-456

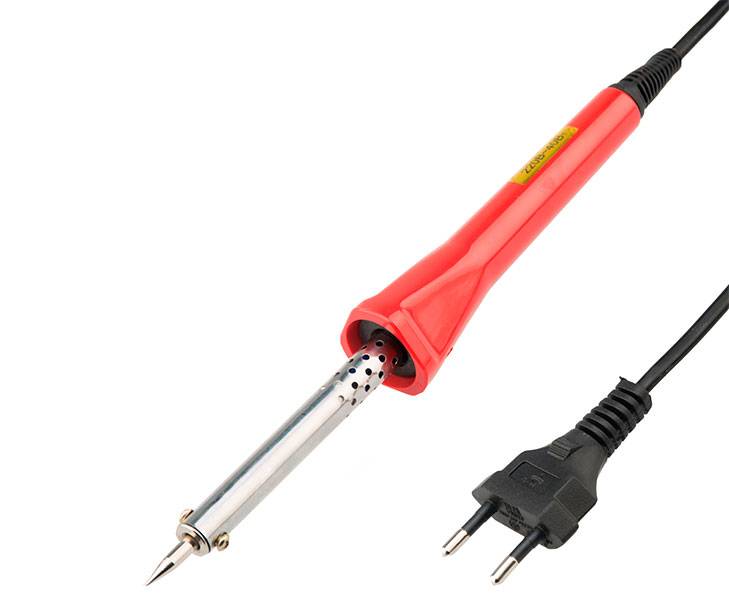

TLW 500W – мощный паяльник с нихромовым нагревательным элементом.
Паяльник TLW 500W
AOYUE 3211 – модель с керамическим нагревателем. Максимальная мощность составляет до 80 Вт. Присутствует быстрый нагрев. Обладает дополнительной светодиодной подсветкой.
Паяльник модели AOYUE 3211
ZD 416G – модель с быстрым нагревом. Максимальная мощность здесь составляет 25 Вт. Отлично подходит для работы с микросхемами.
Паяльник модели ZD 416G
Intertool RT2001 – импульсная модель со встроенным трансформатором. Максимальная мощность достигает 100 Вт. Используется преимущественно для демонтажа элементов.
Паяльник Intertool RT2001
Производители
Среди популярных производителей можно отметить следующие бренды:
- Sthor;
- AOYUE;
- ZD;
- TLW;
- Intertool;
- Mega;
- Baku;
- Mastertool.
① Lefavor 60 Вт/80 Вт
Рейтинг: 4.9 Цена: от 246.92 руб. до782.13 руб. Перейти в магазин Lefavor 60 Вт/80 Вт – модель паяльника с металлическим наконечником, который производится из нержавеющей стали, отличается надежностью и стабильностью работы. Температуру нагрева наконечника можно регулировать в диапазоне от 180 до 480 градусов, есть встроенная защита от перегрева, тип нагревателя – керамический. Идеально подойдет как для домашнего, так и для профессионального использования. Есть качественная нескользящая ручка с защитой от нагрева и специальным задним пылезащищенным чехлом.
Существует две модификации такой модели – с мощностью 80 Вт и 60 Вт, в первом случае используется европейская вилка для работы с напряжением 220 В, во втором – стандарт США на 110 В. В более мощной модели предусмотрено наличие небольшого дисплея, на котором отображается температура нагрева устройства, другая разновидность не имеет дисплея.
Достоинства:
- функция «запоминания» последней температуры работы;
- отсутствие нагрева ручки;
- наличие припоя, подставки и сменных наконечников в комплекте;
- простая регулировка температуры;
- возможность калибровки диапазона нагрева;
- быстрота нагрева и поддержка температуры.
Купить на AliExpress.com
Подбор припоя и флюса
При работе с радиокомпонентами важно выбрать подходящий для пайки припой и флюс, при использовании которых удаётся получить надёжное и прочное контактное соединение. Следует заметить, что при пайке SMD компонентов, монтируемых на плату, и при реболлинге применяют специальные пасты, которые совмещают свойства флюса и припоя
Необходим также трафарет, позволяющий правильно наносить эту пасту на плату.
Припой
В качестве припоя при пайке радиодеталей может применяться обычный (низкотемпературный) сплав, который переходит в жидкое состояние уже при температуре 200 градусов. Самым распространенным образцом этого вида сплавов является припой под обозначением ПОС-61, в котором содержится 60 процентов олова, а остальная часть – свинец. Его точка плавления колеблется в пределах от 183-х до 230-ти градусов.
ПОС-61 поступает в продажу в виде тонкой проволоки, которая наматывается на специальной катушке.
Для пайки мелких деталей удобней пользоваться более тонкой проволокой, которую удаётся легко дозировать; причём наиболее качественным является импортный её вариант. Под эту категорию подходят стандартные катушечные изделия стоимостью от 150 до 200 рублей. Такой типовой катушки с припоем вполне может хватить на год-полтора (при экономном расходовании).
Полезно запастись небольшим количеством так называемого «сплава Розе», температура плавления которого очень низка (не выше 90-100 градусов). Этот сплав может пригодиться при демонтаже радиодеталей, впаянных в любые современные платы.
Флюсы
При проведении пайки из-за термического нагрева ножки деталей окисляются, после чего припой неспособен полностью смачивать их поверхности. Для исключения этого вредного явления следует применять флюсы, способные растворять образующуюся на них оксидную пленку и повышающие качество пайки. Этот эффект широко применяется при такой распространённой процедуре, как лужение. Флюсы выпускают в широком ассортименте, их выбор зависит от спаиваемого металла.
При пайке радиодеталей часто применяют канифоль, которая представляет собой обычную очищенную смолу. По ходу пайки на жало сначала поддевают небольшую порцию припоя, после чего его окунают в канифоль и сразу же переходят непосредственно к пайке (не дожидаясь, пока она испарится). Если отработать технику, то паяльные работы получится выполнять максимально быстро и качественно.
https://youtube.com/watch?v=ueOuXON9cmw
Лучшие паяльники с конусной формой жала
Подобная форма жала обычно используется для сквозного монтажа радиосхем. Она обладает небольшой теплоёмкостью из-за маленькой площади острия. Работы с большими по площади деталями этому типу не под силу.
Союз ПС2005-60
Идеальный инструмент для пайки сложных электронных плат, микросхем. Медное основание жала имеет сверху никелевое покрытие. Такая комбинация даёт возможность использовать инструмент в течение длительного срока.
Керамический нагревательный элемент способствует эффективной работе изделия, быстрой готовности к работе. Мощность паяльника – 60 Вт позволяет уверенно справляться с работой в любом объёме. В качестве источника питания используют бытовую электросеть 220 В.
Плюсы паяльника:
- Деревянная ручка – это не только дань экологии, но и удобство. Древесина медленно нагревается даже при интенсивной работе, её комфортно держать в руках.
- Прямая форма жала облегчает доступ в труднодоступные места электронных блоков.
- Есть возможность менять жало в случае повреждения или износа.
- Никелевое покрытие обладает повышенной износоустойчивостью, устойчиво перед коррозийными образованиями.
- Небольшие размеры: 264х75х22 мм и вес 100 г создают удобства при переноске изделия.
Минусы паяльника:
- Многие пользователи ругают печально известную китайскую сборку (изделия российской компании выпускается в этой стране): пальники «горят», не начав работу.
- Короткий сетевой провод.
- Заявленная мощность не соответствует действительности.
REXANT HT-019 ZD-210 12-0171
Электроинструмент китайской компании мощностью 40 Вт. Оснащение устройства вакуумным отсосом позволяет удалять расплавленный припой, сохранив тем самым выпаянную деталь в исправном состоянии. Такое устройство экономит время проведения операции, а также нервы работника. Без него на очистку детали электросхемы от припоя пришлось бы потратить много времени.
Плюсы паяльника:
- Имеет защиту для медного жала.
- Небольшие габариты: 323х80х31 мм, малый вес: 190 г.
- Достаточная длина сетевого шнура.
- Возможность разборки для чистки изделия.
- Относительно быстрый нагрев (10 мин.) для паяльников такого типа.
- Отлично удаляет припой.
Минусы паяльника:
- Не качественная сборка.
Rexant ZD-708 12-0170
Оригинальный паяльный инструмент из КНР, выполненный из прозрачного термостойкого пластика. Мощность изделия регулируется в диапазоне 30-50 Вт, что позволяет создать оптимальную температуру для работы (200-450°C). Оперативность рабочего процесса обеспечивает нагревательный элемент, сделанный из керамики. Длины сетевого кабеля 1,35 м хватает для работы за монтажным столом радиотехника.
Плюсы паяльника:
- Длительный срок службы медного покрытия жала.
- Минимальный вес 130 г делает рабочий процесс удобным.
- Есть индикатор нагрева.
- Удобная стильная ручка.
- Быстрый прогрев до рабочей температуры.
- Этот паяльник по сравнению с предыдущей моделью китайской компании отличается качественной сборкой.
Минусы паяльника:
- Нагревательный элемент не керамический, как декларируют производители, а выполнен из нихрома.
- Отсутствует набор сменных жал.
- Неудобство замены жала (оно – на резьбе).
PROconnect 12-0123-4
Ещё одна модель из Поднебесной мощностью 40 Вт. Источником питания служит бытовая сеть 220 В. Компактные размеры: 291х79х31 мм и небольшой вес: 140 г разрешают пользователю с удобством переносить его с одного рабочего места на другое.
Плюсы паяльника:
- Пригоден для эксплуатации в быту и на предприятии.
- Высокая максимальная температура нагрева – 410°c.
- Возможность смены жала.
- Надёжный нагревательный элемент – нихромовая спираль.
- Качественная изоляция сетевого шнура.
Минусы паяльника:
- Короткий шнур.
- Жало сильно обгорает.
- Сползает резиновая накладка на ручке.
↑ Начинаем паять

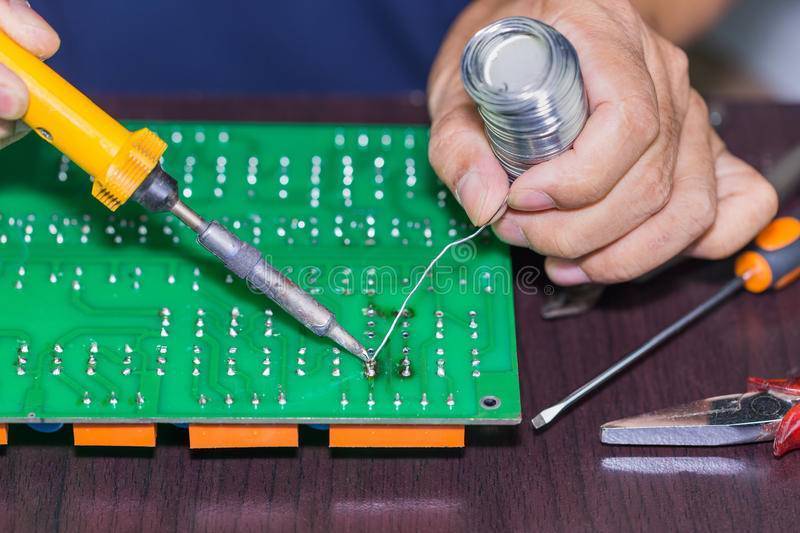

Паяльник приобретен, инструменты и необходимые материалы готовы. Вы удобно разместились за столом в хорошо освещенном и хорошо проветриваемом помещении. Паяльник расположился на удобной подставке, предотвращающей его случайное падение, все легковоспламеняющиеся материалы и жидкости убраны от него подальше. Можно включить его в розетку и начинать. Для начала несколько простейших правил, соблюдение которых позволит вам получить качественную пайку. Поверхности перед пайкой должны быть тщательно зачищены до блеска. Чтобы получить качественную и надежную пайку соединяемые детали должны перед пайкой иметь хороший механический контакт друг с другом. Во время пайки, соединяемые детали необходимо прогреть до температуры плавления припоя, чтобы он равномерно растекался по поверхности. Например, возникла необходимость соединения двух проводов. Для начала надо зачистить кончики, распушить медные жилки, переплести их и произвести плотную скрутку и нанести на спаиваемый участок несколько капель флюса или выдавить немного флюс-геля.
Затем, взяв на жало паяльника каплю припоя разогреть место пайки так, чтобы припой пропитал скрученные проводники.
Для изоляции места пайки можно применить изоленту, но лучше воспользоваться термоусадочной трубкой, которую надевают поверх соединения и слегка подогревают, чтобы она сжалась и надежно зафиксировалась на месте пайки. Обсаживать трубку удобнее всего горячим воздухом из паяльного или строительного фена. Если такой возможности нет, то трубку можно нагревать над племенем газовой горелки, спиртовки или зажигалки
Но тут надо быть действовать осторожно и не перегреть. Не подносите термоусадочную трубку близко к пламени. Она может закоптиться
Кроме того что это портит внешний вид, осажденная сажа снижает электрическую прочность изоляции
Она может закоптиться. Кроме того что это портит внешний вид, осажденная сажа снижает электрическую прочность изоляции.
Вот пример правильной пайки сетевого разъема. Чтобы получить прочное соединение, перед пайкой делаем надежную скрутку проводов на контактных лепестках разъема.
Далее пропаиваются все соединения. Припоя не жалеть, он должен равномерно пропитать скрученные проводники и залить отверстия в контактных лепестках.
Потом надежно изолируем места пайки термоусадочной трубкой. Надеюсь не надо объяснять, сколько бед может наделать отвалившийся от разъема плохо изолированный провод под напряжением 220в внутри вашего усилителя или, например, компьютера
Поэтому при распайке сетевых разъемов и проводов качеству пайки и изоляции надо уделять особое внимание
Советы начинающим радиолюбителям
Перед тем, как купить паяльник для пайки проводов или целую станцию нужно учесть некоторые нюансы:
В первую очередь обращаем внимание на нагревательный элемент устройства, так как именно от него будет зависеть температура жала. Таким образом, агрегат, где в качестве нагревательного элемента выступает спираль, нагреваются и остывают долго. Такой тип подходит для длительных работ
Модель для домашней техники
Такой тип подходит для длительных работ. Модель для домашней техники
Керамическая часть нагревается достаточно быстро и подходит для недлительного применения. Для радиолюбителя без опыта работы отлично подойдет агрегат со спиральным нагревательным элементом. Модель с керамическим нагревателем
Для мелкой домашней техники отлично подойдет керамический или нихромовый прибор. С помощью него можно выполнить сборку схемы, ремонт бытовых конструкций. Жало необходимо выбирать в виде лопатки, а для мелких деталей скошенное маленького диаметра. Напряжение не должно превышать 10 – 12 Вт. Для проводки отлично подходит импульсный паяльник. Для монтажа плат отлично подойдет приспособление с керамическим нагревателем. Если есть возможность, то стоит покупать прибор, где есть возможность сменить наконечник.
Топ-2. Lefavor Electric Soldering Iron 936
Рейтинг (2021): 4.94
Учтено 5293 отзыва с ресурсов: АлиЭкспресс
Самый популярный
Эту модель заказали на АлиЭкспресс более 11000 раз!
- Характеристики
- Цена: 714,02 руб.
- Мощность: 80 Вт
- Выходная температура: 180-480°С
- Материал жала: нержавеющая сталь
- Регулировка температуры: да
Портативный паяльник, работающий от розетки. Для профессиональных целей, конечно, лучше приобрести станцию, но эту модель удобно брать с собой или использовать для мелкого ремонта дома. На выбор покупателям доступны варианты с напряжением 110 В или 220 В. Также в комплекте можно заказать чехол, дополнительные жала, флюс для припоя, губку и подставку. Шаг регулировки температуры составляет 5 градусов, что многие считают оптимальным, так как настройка не слишком грубая и не слишком тонкая. Удобно и то, что ручка теплоизолирована и сделана нескользящей. Плюсом является и наличие экрана, с помощью которого легко отслеживать степень нагрева.
Плюсы и минусы
- Портативность
- Удобная регулировка температуры
- Кнопка включения/выключения
Жала быстро обгорают
Итог
Станций и паяльников десятки видов. И в целом для начинающих возможность быстро научиться профессиональной пайке на бюджетном оборудовании есть.
Что же выбрать
Для самых начинающих можно взять купить обычный нихромовый паяльник. Можно паять им платы, выпаивать детали, собирать радиоконструкторы и паять большие провода. Доступен в любом хозяйственном магазине.
Научитесь обращаться с таким паяльником, ухаживать за жалом. Хватит на 10 часов практики. Можно паять самодельные печатные платы. А еще с таким простым нихромовым паяльником можно начать свой путь в ремонте электронике, например, перепайкой транзисторов и вышедших из строя электролитических конденсаторов.
Далее два варианта. Или сразу покупайте Т12, а потом к нему отдельно фен, или вместо Т12 Lukey 702 (или ее аналог). Эти два варианта закроют все ваши потребности в любительской (и даже профессиональной) пайке. Конечно лучше сразу взять Т12, поскольку у 702 и ее аналогов стоят уже морально устаревшие жала типа 900M, к которым нужно привыкнуть. Зато в комплекте паяльный фен, при помощи которого можно и микросхемы паять, и модули на смартфонах менять.
Можно ли собрать станцию или паяльник своими руками в домашних условиях
Сам паяльник навряд ли, а вот станцию — вполне себе, особенно нижний подогрев.
Можно менять прошивку, сделать голосовое управление, да что угодно. Даже сделать моддинг станции, поменяв цвет индикаторов температур. Но сделать именно самодельный фен, паяльник или жала — это уже нереально. Готовые варианты есть на любую цену и потребности. Что-то новое трудно сделать, особенно если у вас нет станка по обработке металла и нужных заготовок.
Post Views:
14
