Как сделать стойку для болгарки своими руками

Варианты фиксации инструмента

Многие специалисты утверждают, что нет лучшего способа закрепить заготовку, нежели всем известные тиски. Использование этого приспособления гарантирует, что риски травматизации будут сведены к нулю, даже если абразивный диск разлетится на мелкие части

Особое внимание стоит обратить на поворотный тип тисков, в основании которых имеются специальные продольные пазы. Если мастеру удастся сделать правильный косой срез, то можно будет добиться существенного повышения функциональности устройства

Для начала нужно подготовить прочные крепления в соответствии с чертежами стойки для УШМ. Своими руками можно соорудить уникальное приспособление для болгарки, которое обязательно должно состоять из таких элементов:

• Пружинка для обеспечения противовеса.
• 2 трубки в виде подшипников.
• 2 метра профильной трубы.
• Металлический лист для создания прочного основания.
• 2 болта.

Соорудить стойку можно из самых обычных материалов, которые найдутся практически в каждом гараже и частном доме. Конечно, без сварочного аппарата просто не обойтись. Несмотря на это, такая стойка будет не только качественной, но и обойдётся гораздо дешевле, нежели покупное изделие. Для более удобного использования приспособления его каркас можно оснастить эргономичной ручкой. В этом случае подойдет простая трубка, которая крепится с помощью сварочного аппарата.

Как сделать очень точный с повышенными требованиями к допуску станок и другие ответы на 5 часто задаваемых вопросов

Ниже приведены рекомендации по самым частым тематическим вопросам:

1. Как сделать станок с повышенными требованиями к допуску?

Демпферы для снижения шума и уменьшения вибраций не используют в узлах крепления УШМ, чтобы не ухудшить точность. Все движущиеся узлы создают с расчетом на сохранение геометрии в течение продолжительного срока службы.

1. Из какого материала создают платформу?

Обработка древесины проще, чем металла, поэтому стол и многие другие детали можно делать из этого материала.

1. Обязательно ли применять болгарку 1,5 кВт и более?

Повышение потребляемой мощности не всегда оправдано. Точный расчет делают с учетом необходимого числа оборотов/ крутящего момента.

1. Какие детали можно испортить, увеличивая частоту рабочего вала?

Слишком высокая скорость обработки способна повредить полимерные и другие заготовки.

1. Нужно ли применять защитные очки при обработке заготовок с помощью станка?

Для безопасного проведения работ обязательно надо пользоваться средствами индивидуальной защиты даже при направлении потока искр «от себя».

Стойка для болгарки своими руками — обзор вариантов

Главные задача данной стойки:

надежно крепить инструмент на консоли; обеспечивать минимальные отклонения от плоскости реза во время работы; надежно удерживать инструмент в верхнем положении.

Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.

Иногда их используют не все.

А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.

Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.

УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.

Этим обеспечивается минимальное отклонение от плоскости реза.

Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.

Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:

Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.

Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.

Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:

Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.

Для увеличения картинки — нажмите на нее:

Stoika-dlya-bolgarki-18

Stoika-dlya-bolgarki-16

Stoika-dlya-bolgarki-17

Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

https://youtube.com/watch?v=J9_PFNEAqwM

Надежное крепление инструмента

Многие, загоревшись идеей сделать стойку, ищут в интернете чертежи, не задумываясь, что именно на их инструмент их может не быть, поскольку каждая модель индивидуальна и крепление к ней нужно делать, как говорится по месту.

Предлагаю рассмотреть разные примеры того как люди сделали крепление, и мы возьмем из каждого самое лучшее. Вот несколько фотографий расположения и фиксации болгарки исходя на потребности и желаемый функционал.

№1 Крепление болгарки в каркас	№2 Еще одно крепление болгарки
№3 Самый простой вариант фиксации инструмента на трубе	№5 Еще один пример интересного крепежа

Как видно из фотографий крепление болгарки у каждого индивидуально, но самое главное, что в каждом из них инструмент крепиться надежно. На первом снимке инструмент вставляется в каркас и фиксируется болтами в местах крепления рукоятки.

Второй пример похож на первый, только каркас имеет индивидуальную конструкцию и к нему добавлена ручка управления, в виде приваренной трубы 20х20 для контроля усилия реза и удобства работы.

Третий вариант вообще покоряет своей простотой и минимализмом. Болгарка крепится за защитный кожух, в котором проделаны отверстия под болты и весь станок состоит из минимального количества деталей.

Итак, с креплением инструмента определились. В нашем случае это третий вариант – крепление инструмента к защитному кожуху. Сделать его крайне быстро и просто.

Понадобятся два болта на 10 и две самоконтрящиеся гайки, только гайки должны крепиться снаружи кожуха. Пару пластин и труба на которой все крепится. Полагаю, найти такие части не составит труда.
Посмотрите видео, насколько просто сделано крепление

Как своими руками сделать простейшую стойку для УШМа

С помощью самых обычных инструментов и с использованием подручных материалов может быть изготовлена простая стойка для УШМ своими руками. Чтобы закрепить болгарку на станине, понадобятся уголки, металлические или текстолитовые пластины. Если используются две металлические пластины, то можно заменить винты сварным соединением. Пластина, служащая передвижной платформой, выполняется из стального листа или дюралюминия толщиной до пяти миллиметров.

Самодельная стойка для УШМ

Если вместо металлического листа использовать текстолит, то заготовка должна быть толщиной до десяти миллиметров. Вторая пластина обязательно должна быть металлической, так как она служит упором. Для изготовления используется сталь толщиной пять миллиметров, так как основная нагрузка прикладывается именно на нее. Более тонкий металл использовать нельзя из-за вибраций и возможной деформации, что делает работу с устройством небезопасной.

Для надежной фиксации на платформе на одной половине пластины просверливаются несколько сквозных отверстий диаметром в пять миллиметров. Вторая половина пластины размечается так, чтобы затем в центре ее просверлить отверстие диаметром восемь миллиметров. Все отверстия, просверливаемые в платформе, рассверливаются с тыльной стороны для головок потайных винтов. Допускается вместо второй пластины поставить уголок, просверлив его соответствующим образом.

Если сварку использовать нельзя, уголок или пластину прочно крепят винтами к платформе так, чтобы расстояние от края устройства до отрезного диска было не менее пяти миллиметров. Уголок при этом должен быть согнут по отношению к стойке на 60°. Для исключения проворачивания болта и вибрации УШМа фиксируется в верхней части болтом с шайбой Гровера или контргайкой.

Отрезной станок маятникового типа

Платформа для станка изготавливается из листовой стали. Для маятникового рычага подойдет профильная труба, к которой строго перпендикулярно приваривается поперечный вал. На этот вал с обоих концов жестко запрессовываются два подшипниковых узла. После этого приваривается маятник.

Схема устройства отрезного станка по металлу маятникового типа

Из стальной полосы изготавливается скоба для крепления корпуса редуктора УШМа. Для крепления просверливаются отверстия по краям и по центру. Для обеспечения жесткой фиксации корпуса к маятнику из стального прутка делается хомут. Металлическая прижимная планка фиксируется болтами. Готовый кронштейн, выполненный в виде буквы «П», крепится на консоль.

Консоль с хомутом и креплением для УШМ приваривается к маятниковому рычагу, одновременно устанавливается защитный кожух. Для автоматического возврата болгарки в исходное положение используется возвратная пружина, которую следует подобрать в соответствии с весом УШМ.

После того, как станок будет собран, его необходимо включить и на холостом ходу проверить, нет ли вибраций, люфта. Затем отрезным кругом максимальной толщины прорезать паз для режущего инструмента. На платформе болтами крепятся упоры для основных направлений запила – 45° и 90°.

Стойка для болгарки + (Видео)

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

• устанавливаем на основании шарнир;
• привариваем к шарниру несущую трубу;
• крепим к трубе П — образную пластину крепления болгарки;
• на несущую трубу одеваем резиновую ручку;
• устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

https://youtube.com/watch?v=Mc08Rah3aHY

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Инструкция по изготовлению самодельной стойки для болгарки

В общем виде действовать надо так:

1. Первым делом профтрубы нарезаются на отрезки, а затем либо привариваются, либо прикручиваются при помощи болтов. Во втором случае необходимо будет просверлить отверстия для крепления. В результате получается подставка в виде рамы.
2. Следом соединяется скоба, к которой будет непосредственно прикреплена УШМ: в профиле сверлятся два отверстия диаметром 1 см и отпиливаются два отрезка по чертежу.
3. Затем они должны быть прикреплены к подставке при помощи крестовины из двух отрезков, посреди которых также сверлится отверстие. В нём будет установлена шарнирная ось.
4. Сквозь отверстия продевают болт М10 (15 см длиной) — он и будет осью. Удлинённые гайки привариваются к профилю, но так, чтобы они свободно вращались.
5. На втором этапе изготавливается рычаг. Он может быть как маятниковым, так и неподвижным. Длина штатива рассчитывается из длины самой болгарки. Сделав два отреза, необходимо приварить их к гайкам, предварительно разметив их положение.
6. Чуть ранее на болгарке была закреплена скоба, которую теперь нужно привинтить к штативу. Поможет в этом закрепленный у основания поворотный угловой элемент.
7. При установке УШМ на самодельный держатель необходимо строго отмерять углы угольником. К стойке болгарка крепится болтами.
8. Третьим этапом делаются направляющие. Для этого к основанию прикрепляются ещё два отреза, а также неподвижный болт. Чтобы поворотный угол перемещался, в нём необходимо просверлить отверстие, в котором будет крепиться болт.
9. В скобе на болгарке делают отверстия, чтобы завинтить в них крючки. А в качестве подставки для станины подойдут болты, вкрученные с нижней стороны.
10. На крючки цепляется пружина, чья длина должна быть измерена заранее. Её функция состоит в том, чтобы болгарка могла вставать вертикально после окончания работы.
11. На финальном этапе самодельная станина для болгарки тестируется: делается пробный разрез и проверяется его угол.

В том, как сделать стойку для болгарки самому, нет ничего замысловатого.

Модель с небольшим кругом

Работа с соблюдение техники безопасности, наличие защиты

Во всех рассмотренных примерах кабель от болгарки свободно болтается, а должен быть закреплён к подвижной части стойки, а в последнем случае, фото №6, вообще тянется через рабочую зону за спину оператора, что делает нашу стойку крайне опасным, избегайте подобных упущений при конструировании и работе.

Рекомендую, перед началом работы все же закрепить сетевой шнур на обычные пластиковые хомуты в нескольких местах во избежание попадания его под режущий инструмент и, вообще, он просто не будет мешаться под рукой.

Важно! забывайте перед началом работы осмотреть режущий круг, на нем не должно быть сколов и видимых повреждений, что может привести к его разрушению при вращении. Обязательно одевайте защитные очки

Одеть очки гораздо быстрее, чем лечить глаза.

Если неудобно работать в очках сделайте, как показано на видео ниже.
Пример отличного приспособления для защиты от шлама, летящего во время резки металла. Простое, удобное в использовании и быстросъемное.

Станина для резки листовой стали

Основные части такого станка:

1. Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
2. П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
3. Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
4. Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Самое простое решение своими руками

1. В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
2. Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
3. Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
4. Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
5. Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
6. Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
7. Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
8. Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления.

https://youtube.com/watch?v=UYVsvE8CYV8

Техника безопасности при работе со своим приспособлением

При собирании станины следует закреплять кабель к подвижной части стойки. Можно употреблять обычные хомуты из пластика. Закрепленный кабель не будет мешать работе. При начале эксплуатации убедитесь, что диск не имеет сколов и повреждений, которые могут привести к поломке круга. При работе с углошлифовальной машиной нужно применять очки для защиты от металлического шлама.

Станина для болгарки будет полезным приспособлением для любого мастера. Если у вас есть ненужный металлический лист, а также необходимый инструмент, вы с легкостью изготовите самодельную станину для болгарки, а также не потратите много средств, да и сделанное своими руками приспособление будет отвечать вашим запросам и параметрам. В дальнейшем такое приспособление сэкономит время и позволит осуществлять точные слесарные работы.

Republished by Blog Post Promoter

Продолжение работы с основанием станины для болгарки

Когда хомут на месте, необходимо установить на болгарку диск по дереву. Можно, конечно, обойтись и отрезным по металлу, но тогда будет слишком много дыма. Требуется сделать пропил в фанере, который и будет отправной точкой для дальнейшей работы, что требует чёткости углов.

ФОТО: YouTube.comУстановка диска по дереву для пропила фанеры

Измерения и установка линеек

Остаётся включить болгарку и пропилить фанеру, просто опустив УШМ вниз.

Для дальнейшей работы потребуется отрезок уголка с двумя отверстиями по одной грани для фиксации. Его нужно расположить так, чтобы непросверленная грань оказалась по центру пропила в фанере. Первым следует отметить отверстие, которое ближе к пропилу. Оно будет основным, а остальные «настроечными». С их помощью можно будет впоследствии выставлять углы спила обрабатываемого материала.

ФОТО: YouTube.comНужно отметить первое отверстие, которое после просверливается

Нюансы сверления отверстия

Изначально необходимо использовать сверло на 10, которое не должно углубиться больше, чем на ширину гайки. После нужно применить более тонкое сверло и пройти им фанеру уже насквозь. Сейчас станет понятно, для чего это следует делать.

В отверстие необходимо вставить гайку под ключ на 10

Она должна быть заподлицо с поверхностью (это важно!). Именно ступенька внутри её останавливает

ФОТО: YouTube.comОтверстие готово, можно забить внутрь гайку

Выставление углов

А вот теперь пришло время для точных замеров. В прорезь фанеры нужно вставить отрезной диск, после чего уголок выставить перпендикулярно болгарке. Необходим идеальный угол 90°. Затем следует отметить и засверлить дальнее от болгарки отверстие и также забить в него гайку. Теперь, если ввернуть оба винта, уже можно отрезать любую заготовку под 90°.

ФОТО: YouTube.comНеобходим прямой угол 90°

Однако это только начало работы с углами. Ведь требуется резка не только под 90°. Иногда необходимы и 45° как в одну сторону, так и в другую. Для обеспечения данного функционала нужно вывернуть дальний от болгарки винт и аналогичным способом, используя транспортир или угломер, засверлить ещё 2 отверстия и также вбить в них гайки.

Здесь следует быть предельно точным. Ошибка даже на один градус приведёт к ошибке в резке деталей.

ФОТО: YouTube.comУглы следует вымерять как можно тщательнее

Станину можно было бы считать законченной, однако существует проблема – если работать с металлом, фанера начинает гореть, а значит ей нужна защита.

Инструкция по изготовлению стойка для болгарки

Наглядно расскажем, как изготовить стойку для болгарки своими руками. В статье вы найдете чертежи, видеоотчеты по самодельным станкам для УШМ. Варианты держателей с направляющими для листовой стали, устройство маятникового штатива.

Болгарка относится к категории инструментов, которые имеют высокую степень опасности нанесения травм. Связано это с тем, что пильный диск УШМ вращается на высоких оборотах, а вероятность заклинивания его в заготовке очень велика. Особенно это касается длинных продольных распилов, когда при нагревании металла происходит зажим абразивного инструмента. При резке труб удаляемый отрезок может поджимать отрезной диск – это ведет к разрыву тела полотна. Чтобы избежать негативных последствий работы с УШМ, применяется стойка для болгарки.

Когда угловая шлифмашина жестко закреплена и двигается только по заданной траектории, соблюдая определенный угол реза, вероятность опасности значительно падает. Стойки для УШМ есть в свободной продаже, но это не такой сложный механизм, который нужно обязательно покупать.

Качественный противовес с амортизатором

Безопасность использования станины во многом зависит от противовеса. Самым практичным считается тот вариант, когда в момент опускания инструмента он будет автоматически переходить в вертикальное положение, прекратив тем самым любые режущие манипуляции. Это будет не только очень удобно, но и безопасно. Самым простым способом считается установка пружинного механизма, который должен быть подобран в соответствии с характеристиками болгарки. Сама конструкция будет компактной и эффективной.

Отличной идеей считается тот вариант, когда стойка оснащена мощными амортизаторами, обеспечивающими плавное движение инструмента. С таким агрегатом сможет справиться даже новичок.

Kanibaloff › Блог › Стойка для болгарки

Как не стараюсь отпилить болгаркой трубу или уголок — не всегда получается ровно. Точнее, почти никогда.

Вот, в процессе изготовления очередной самоделки психанул — бросил все дела и решил сделать стойку для болгарки. С ее помощью я смогу ровно отпиливать не только под 90°, но и под 45 и 30, и вообще под любым углом!

Размеры и конструкцию выдумывал по месту, исходя из материалов, имевшихся в наличии. Сейчас не то время, чтобы что-то покупать специально.__________________

Сначала нашел составляющие для шарнира, на котором будет поворачиваться болгарка.Для качественного реза шарнир должен быть достаточно мощным и без малейшего люфта.

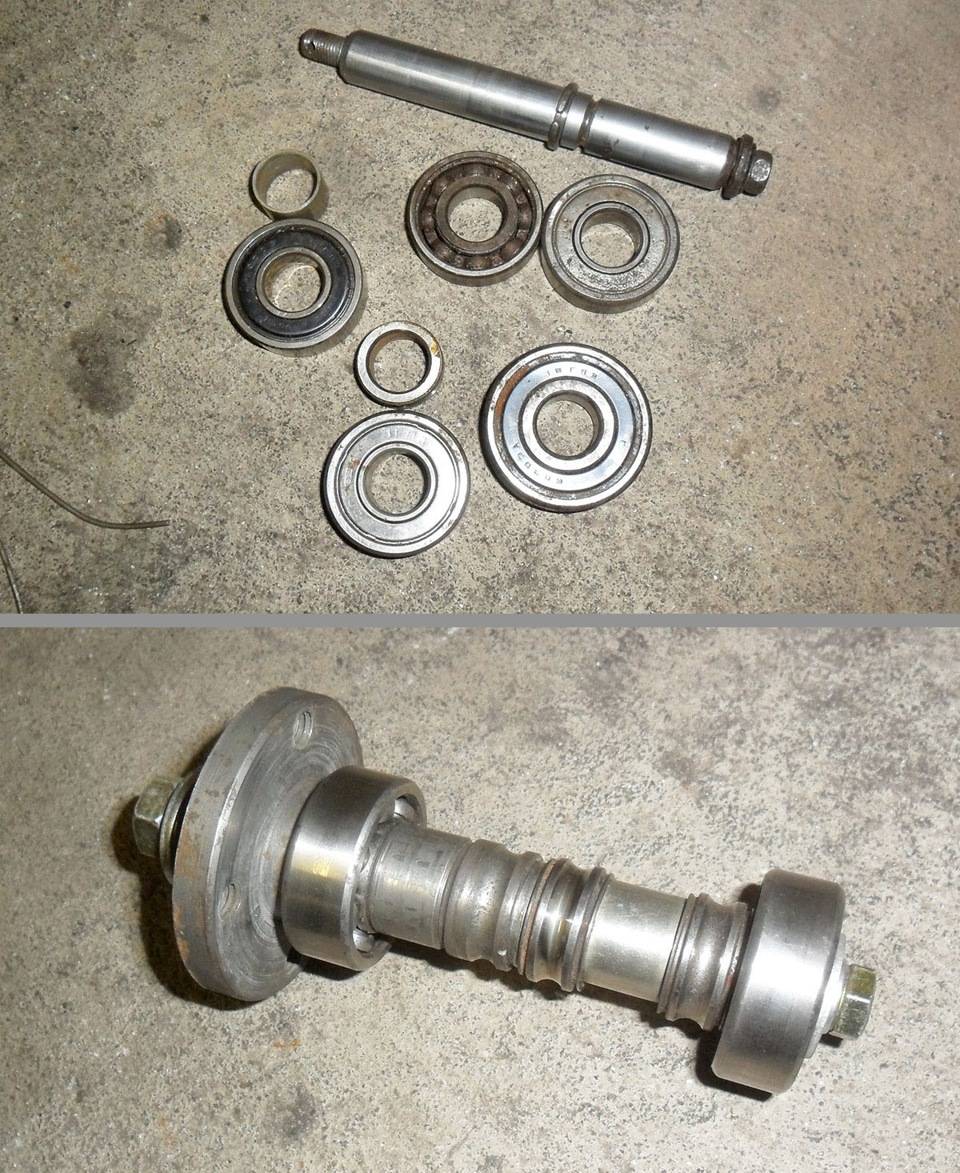

Нашел старый вал и фланец от волговской помпы и несколько подшипников, в том числе и убитых.Собрал такой бутерброд, чтобы максимально раздвинуть подшипники между собой:

Для наружной обоймы шарнира нашел подходящую трубу

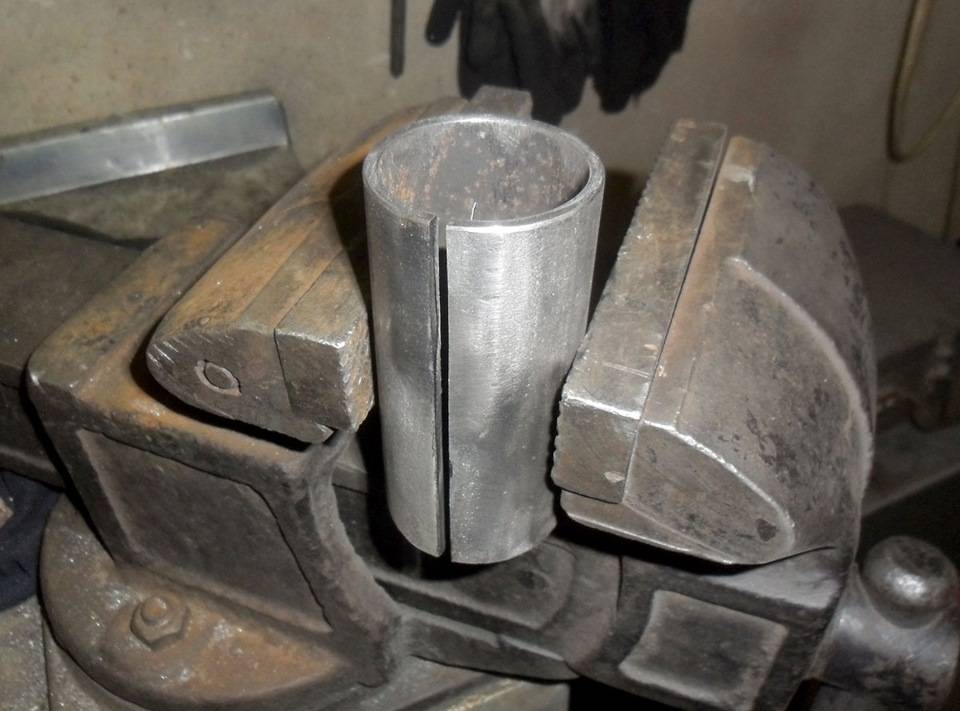

Она была немного великовата по диаметру, поэтому сделал продольный пропил, чтобы зажимать подшипники, как хомутом.

Приварил пару уголков и просверлил отверстия в нужных местах

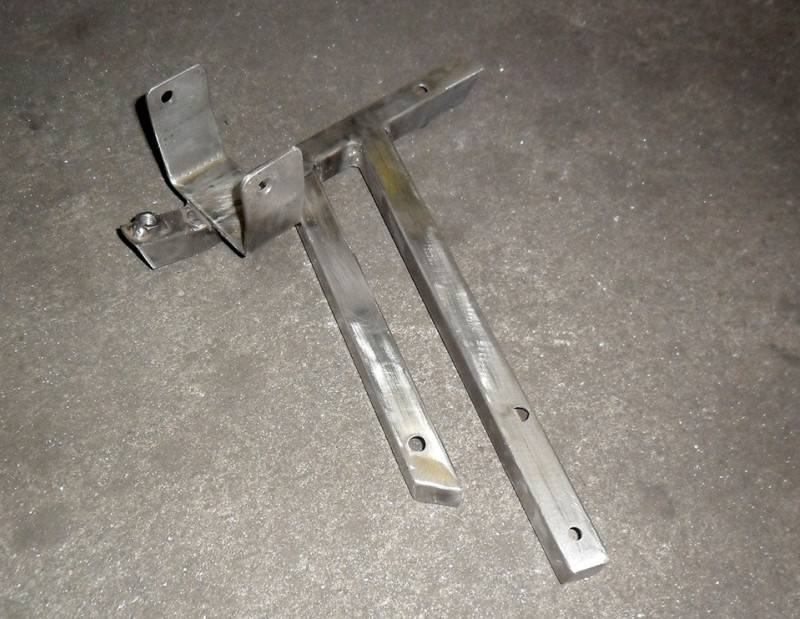

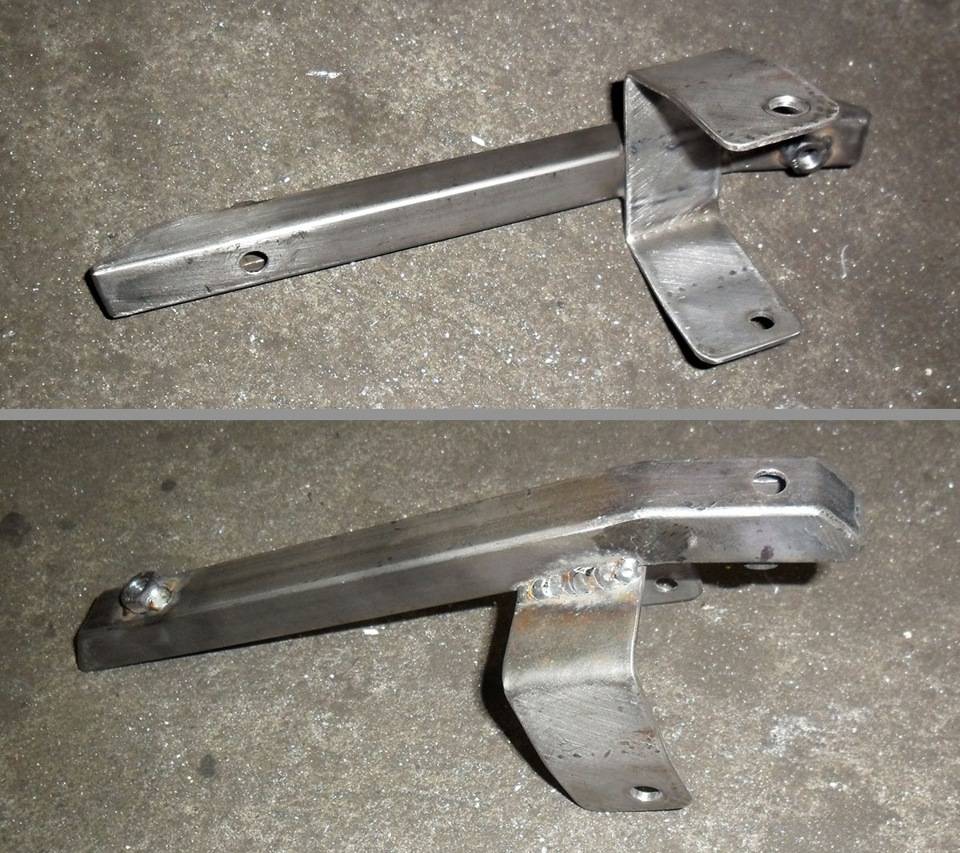

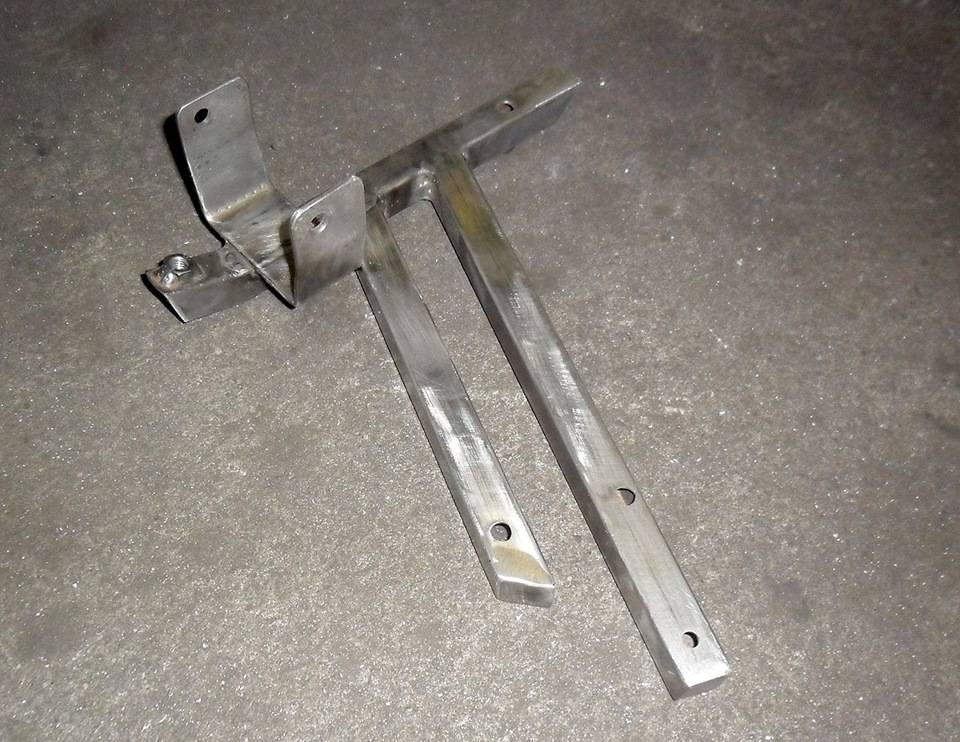

Вторая составляющая стойки — маятник с креплением для болгарки.

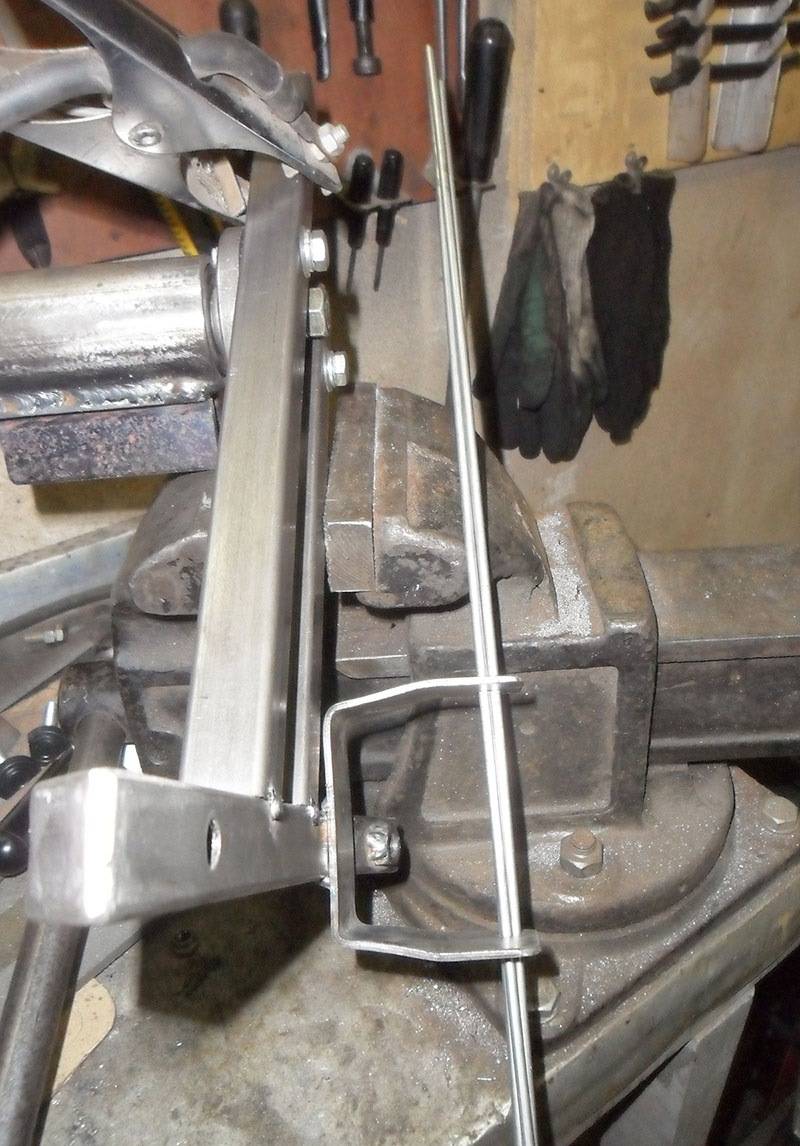

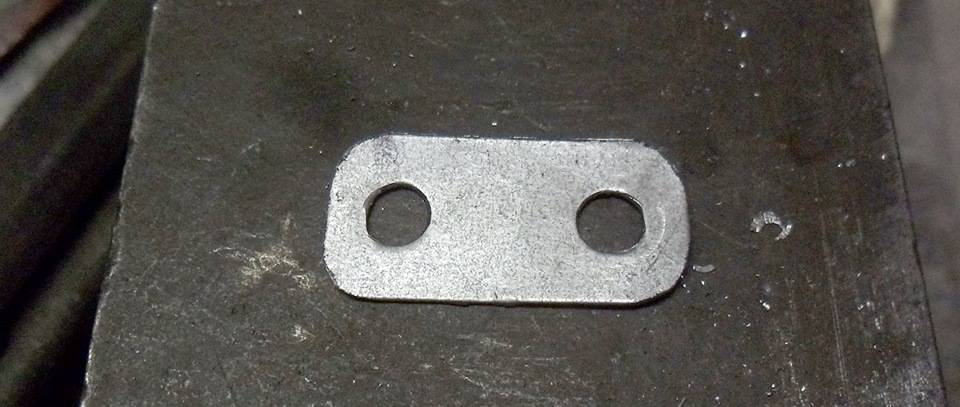

Крепление болгарки выгнул из полосы 2,5 мм

Остальное — из профильной трубы 20х20

Крепление приваривал, стараясь максимально соблюсти параллельность болгарки к плоскости вращения рычага. Для этого, когда варил, в крепежные отверстия вставил стержни — по ним контролировал параллельность.

Для чего нужны все отверстия и приваренные гайки, станет понятно дальше._________________

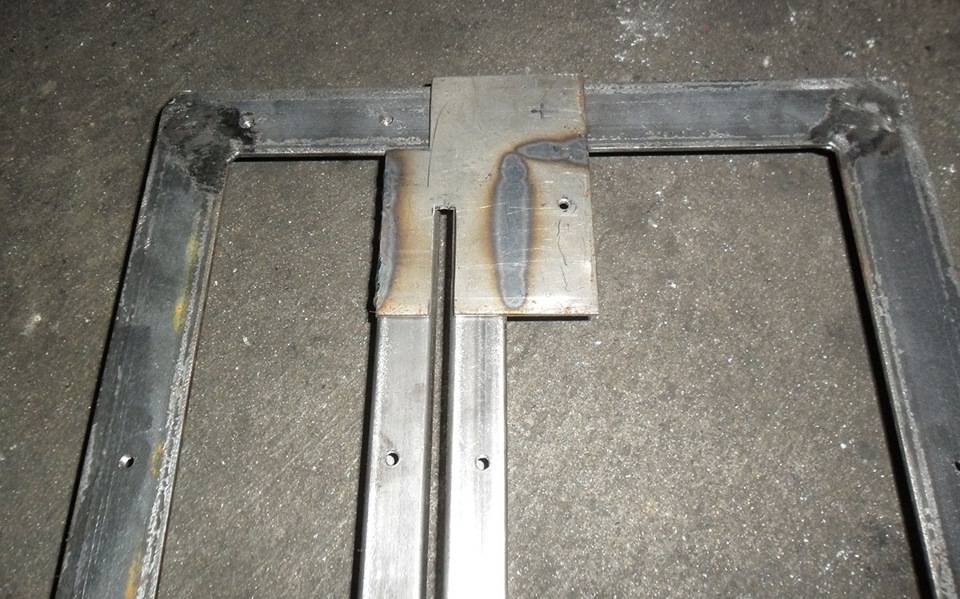

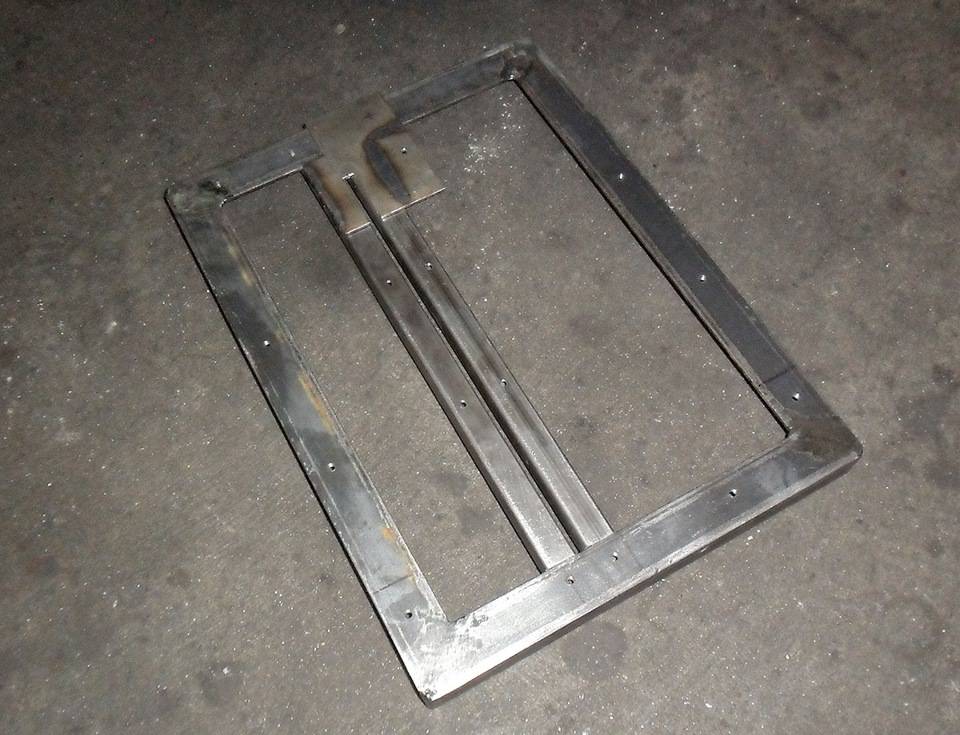

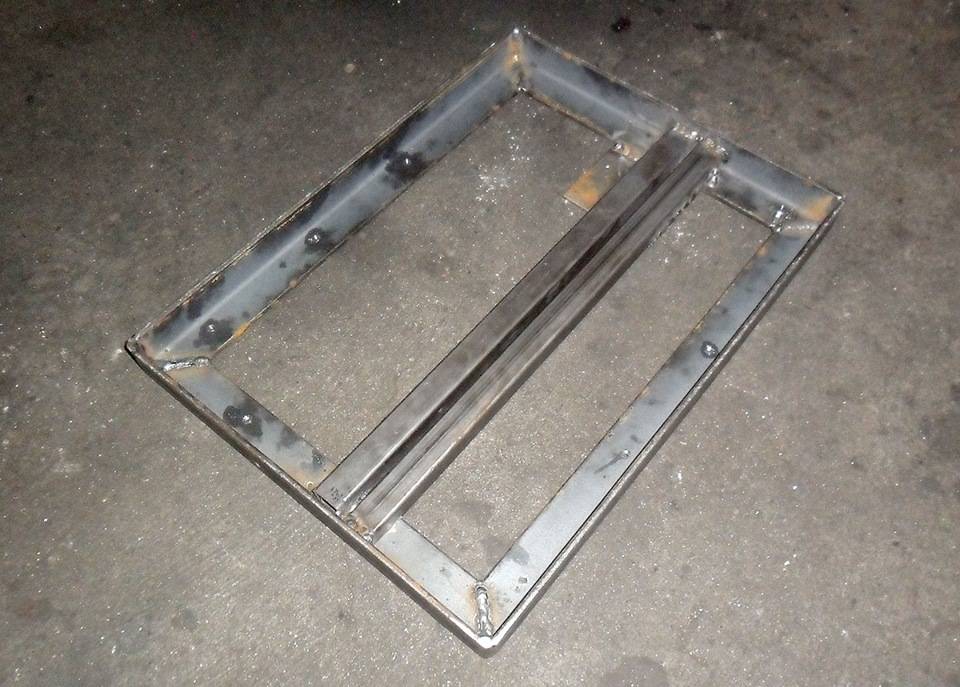

Третья составляющая — основание.Оно сварено из уголка 32х32

Две профильные трубы 20х20 в середине — это направляющие для регулируемого упора, который должен фиксировать заготовку.

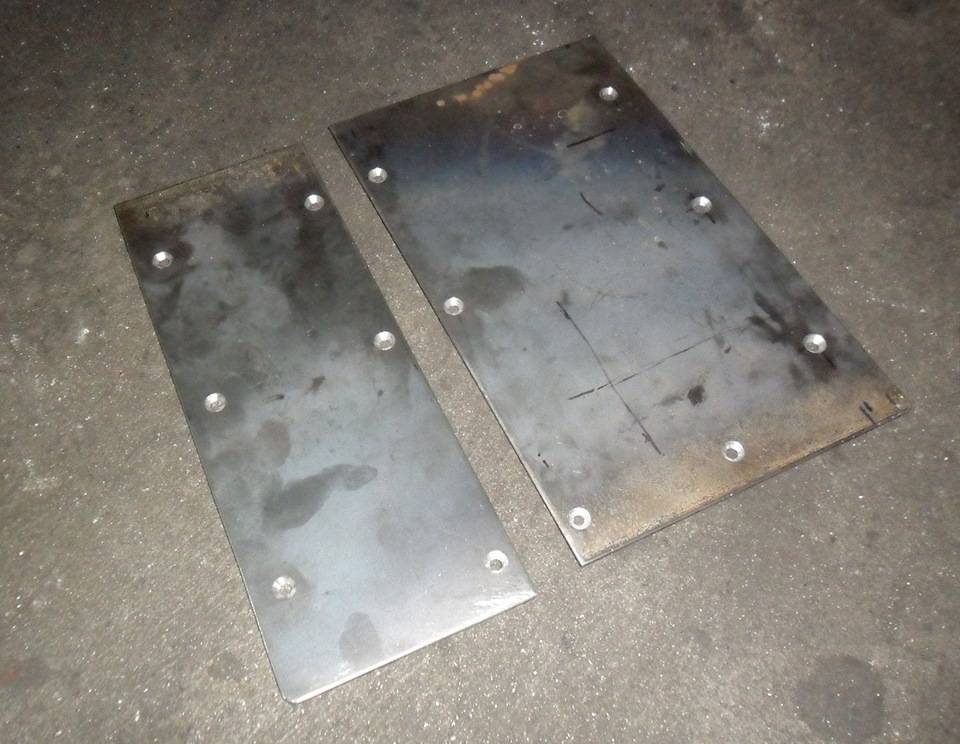

Стол сделал из пластины 30х30см толщиной 3мм, распиленной на 2 части. Крепится к основанию винтами М5.

В продолжении стола на основании приварена пластинка 3мм. Она для крепления возвратной пружины, и чтобы выровнять уровень стола дальше по направляющим.

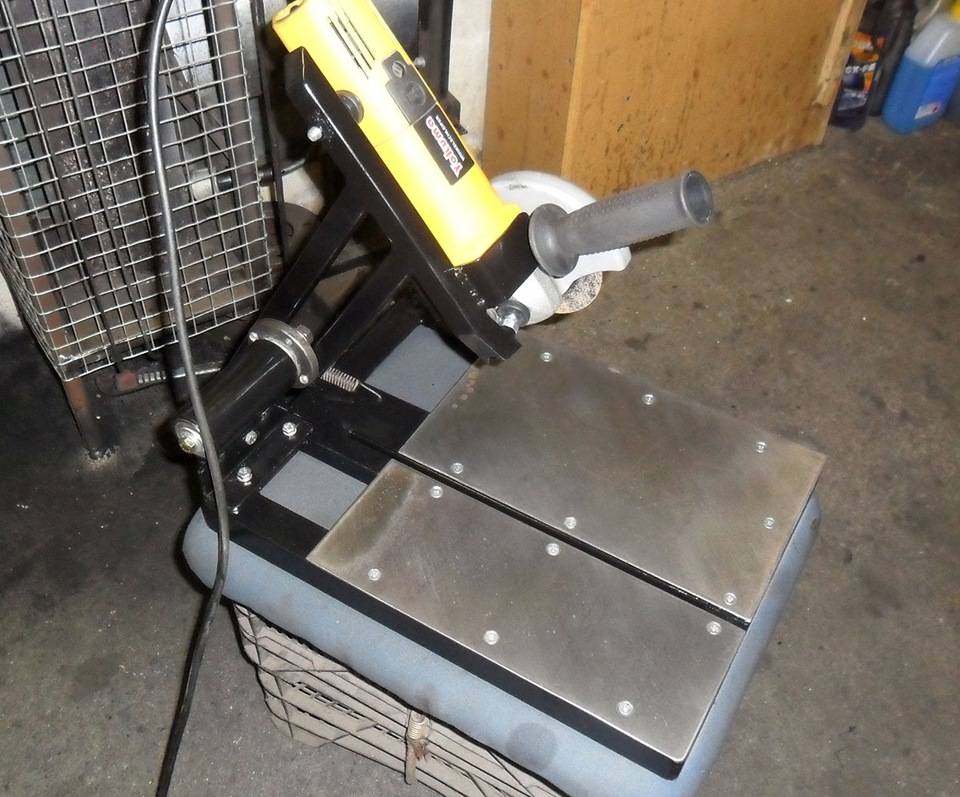

После всех примерок и подгонок собрал стойку воедино:

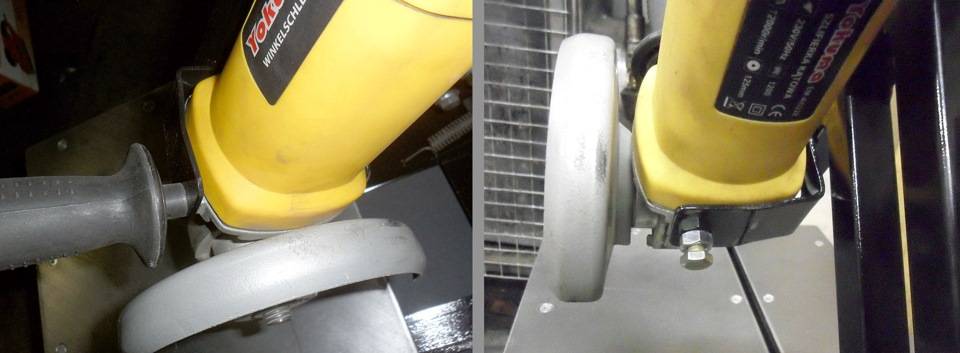

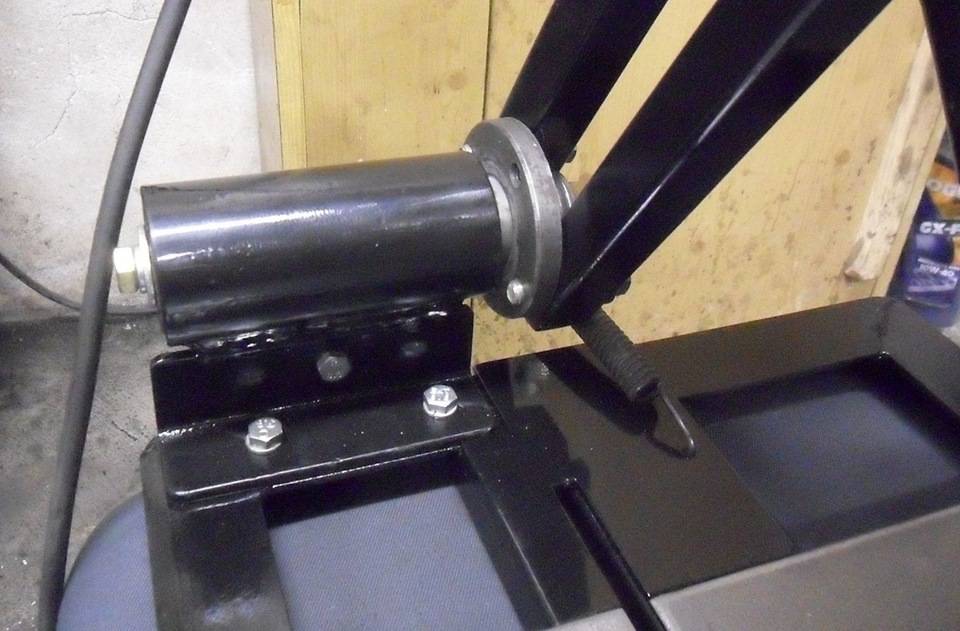

Вот так крепится болгарка:

С одной стороны привинчивается штатной ручкой, с другой — болтом М8

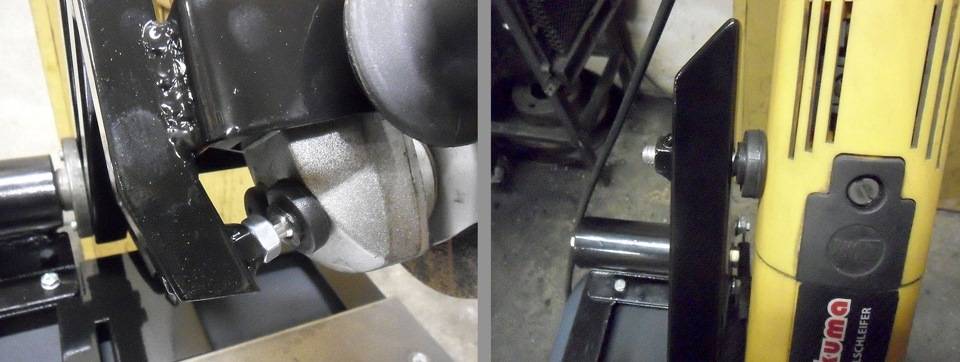

Регулировка болгарки по вертикали — сверху и снизу двумя упорами (ножки от мебели)

Подшипники зажимаются в обойме Болтом М6

Обойма привинчена к основанию двумя болтами М6

Правое отверстие овальное, для того, чтобы можно было регулировать положение обоймы

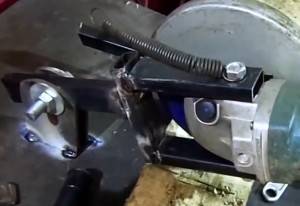

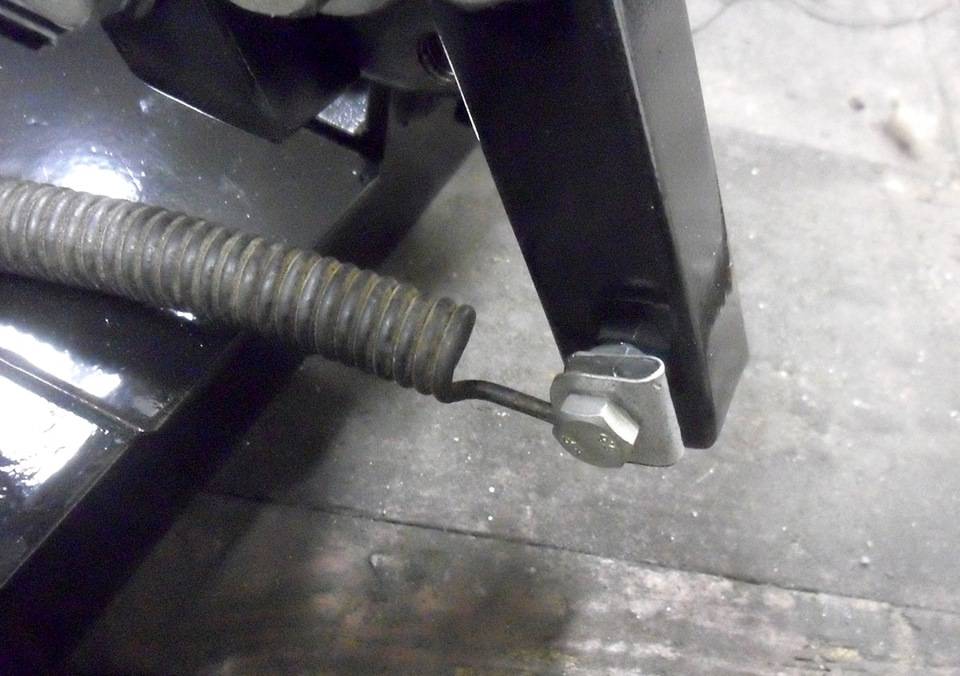

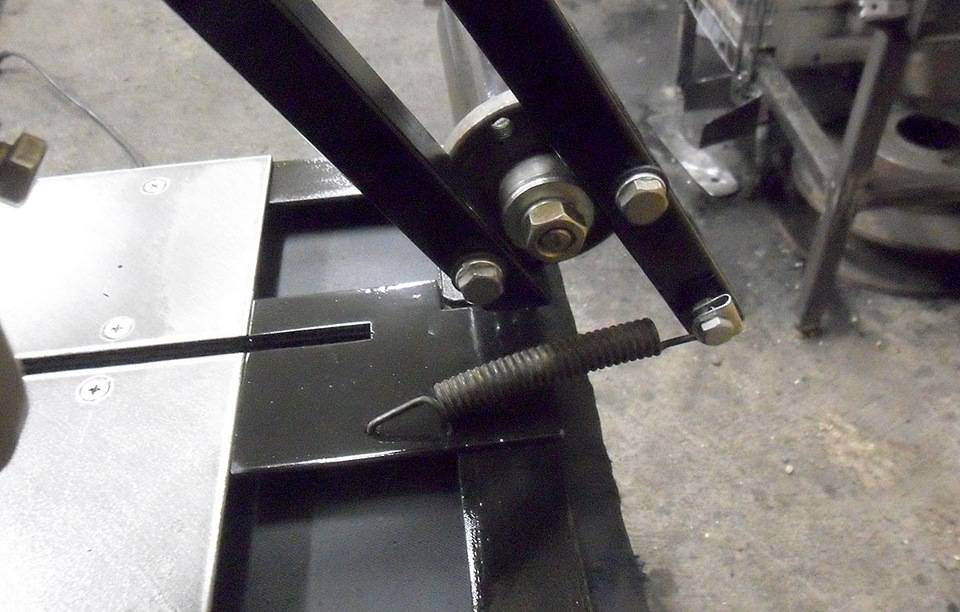

Возвратная пружина — от волговских колодок.

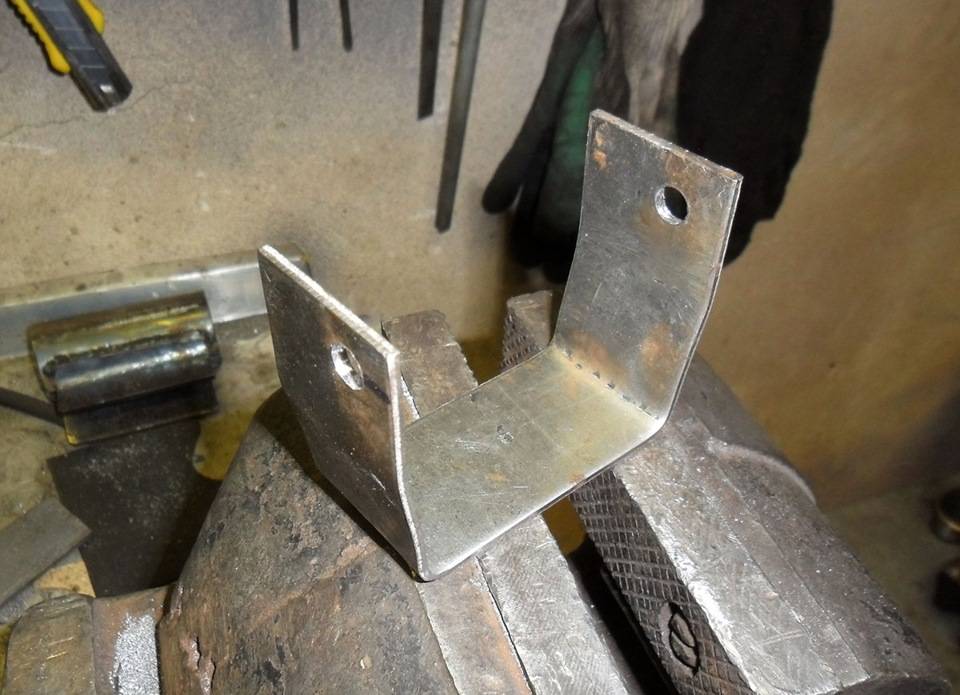

Чтобы она не могла соскочить с крепления, сделал хомутик из оцинковки.

В одну запись всё не влазит — слишком много фотографий.

Продолжение (о регулировке положения болгарки и изготовлении упора) будет в следующей записи.

Простая стойка для болгарки из профильных труб

Список материалов:— пружина для дверей;— квадратные профильные трубы;— две длинные гайки и резьбовой стержень;— уголок для упора;— болты, гайки, шайбы;— два крюка;— краска на ваш вкус.

Процесс изготовления самоделки:

Шаг первый. Нарезаем трубыАвтор нарисовал схему стойки на бумаге и приступил к нарезанию материала. Нам будет нужно нарезать трубы для основания, всего понадобится 8 отрезков. Помимо этого, понадобятся трубы для стойки.

Конечно, работать болгаркой от руки будет тяжеловато, так что все нужно предварительно разметить, в дальнейшем у нас уже не будет проблем с резкой, имея такую станину для болгарки.

Шаг третий. Стойка и шарнирОтрезаем два куска трубы и под прямым углом привариваем к основе, это и будет наша стойка. Предварительно в рубах сверлим отверстие под резьбовой стержень, который будет выступать в качестве оси.

Что касается шарнира, то он у автора «резьбовой», на резьбовой стержень устанавливаем две длинные гайки и свариваем их в одну гайку. Как итог получаем надежный, долговечный шарнир с минимальным люфтом, служить такой шарнир будет также долго, особенно если его смазать. Ну а резьбой стержень крепим к стойкам гайками с шайбами, по одной гайке с каждой стороны трубы. Гайки хорошо бы использовать со стопорными пластиковыми кольцами.

После тщательной настройки и проверки всех углов, раму можно окончательно всю сварить. Автор зачистил сварные швы, в итоге изделие выглядит монолитным.

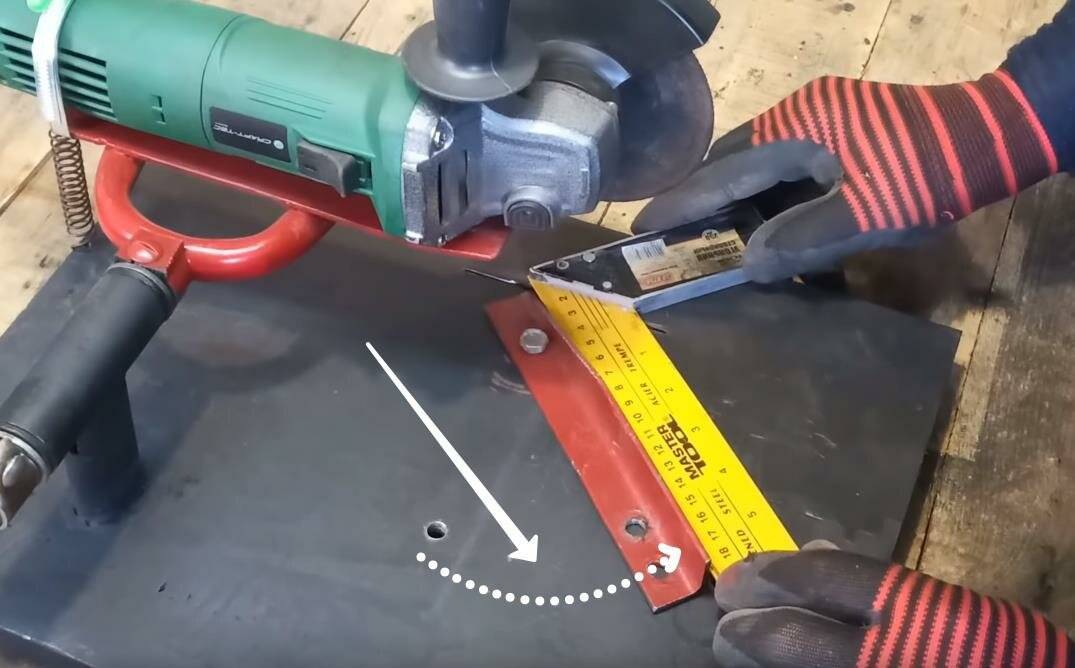

Шаг пятый. УпорИзготавливаем упор, тут автор использовал кусок уголка. Конечно же, угол упора должен быть регулируемым, для этого автор приварил к основе болт, упор зажимается длинной гайкой сверху.

Самоделка готова, можно испытывать, автор с легкостью и довольно точно режет профильные трубы, теперь есть более широкие перспективы для творчества. Остается покрасить станок, теперь самоделка радует глаз, и не будет ржаветь!

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Важные моменты при сооружении маятникового станка

Этот тип инструмента относится к опасным инструментам, поэтому при разработке комплекта учитываются эти основные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм
Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок
Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции
Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека
Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано
Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл
Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

В дополнение к возможностям, когда станок имеет подвижную часть, существуют также возможности изготовления режущих устройств с расположением инструмента на дне станины или поверхности стола верстака. Однако этот вариант подходит только в том случае, если древесина подлежит распиловке. Вот пример того, как можно быстро и легко построить домашнюю пилораму из фрезера. В этой статье вы узнаете больше о том, как построить пилораму для домашнего использования.

Это интересно! Этот тип инструмента можно использовать только с дисками или кругами для обработки дерева. Резка плитки и металла при таком положении рычага крайне опасна.

Что может понадобиться для изготовления станины

Чертёж станины из металла

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

Инструменты:

• болгарка;
• сверлильная машина;
• сварочный аппарат;
• шлифовальный круг;
• плоскогубцы;
• набор отверток;
• набор ключей;
• измерительные инструменты.

Материалы:

• уголок стальной 40×40;
• уголок стальной 50×50;
• швеллер 5У или 6.5У (для направляющих движущейся каретки);
• обрезки водопроводных труб;
• профильные трубы 15×15, 20×20, 25×25;
• подшипники;
• метизы;
• жестяная обрезь;
• текстолит.

Зачем делать станок из УШМ

Существует несколько причин чтобы делать такую приставку для болгарки самостоятельно.

• Самостоятельное изготовление позволит сэкономить деньги на покупку. Такой девайс не является сложным, поэтому его изготовление не потребует много затрат.
• Выполненный своими руками станок подгоняется для каждых условий индивидуально. Это позволяет сделать оригинальные крепления к столу. А также индивидуальную установку режущей части, которая позволит монтировать УШМ разных размеров.
• К такому оборудованию также можно изготовить отдельные приставки, которые позволят затачивать пилы или использовать диски по дереву.
• Допускается установить регулятор оборотов, что поможет облегчить многие работы в будущем.

Направление искр при разрезе металла
