Давайте разберем что конкретно понадобиться для создания мангала?

Материалы

  1. газовый баллон 50 л
  2. металлическая трубка
  3. проф труба прямоугольного сечения
  4. петли 2 шт
  5. ручка 1 шт
  6. термостойкая краска
  7. лак
  8. доска 25-30 мм
  9. арматура

Инструменты

  1. сварочный аппарат
  2. дрель
  3. болгарка (УШМ)
  4. линейка
  5. маркер
  6. кисть

Пошаговая инструкция по изготовлению мангала из газового баллона своими руками| Как безопасно разрезать газовый баллон.

Первым делом следует слить остатки газолина, для чего до конца открываем вентиль крана и кладем на землю, лучше подальше от дома, потому как вонь отменная)) и долго не выветривается))


Заполняем водой из шланга через открытый кран. Дать отстояться в течении суток.

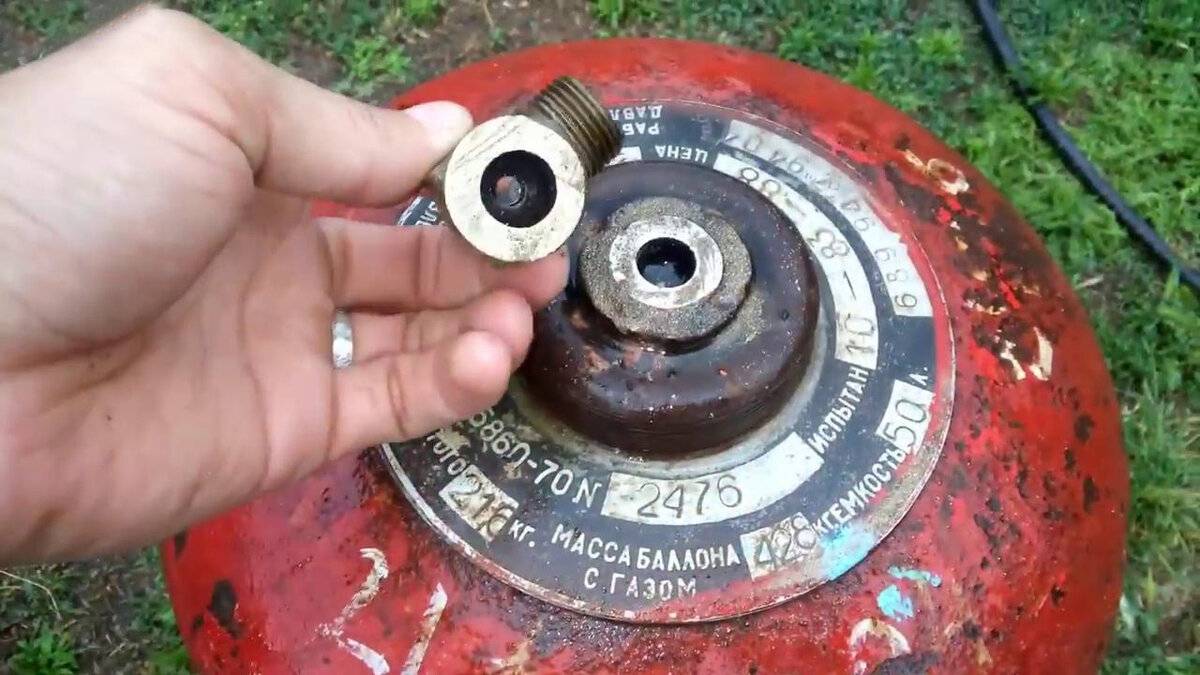

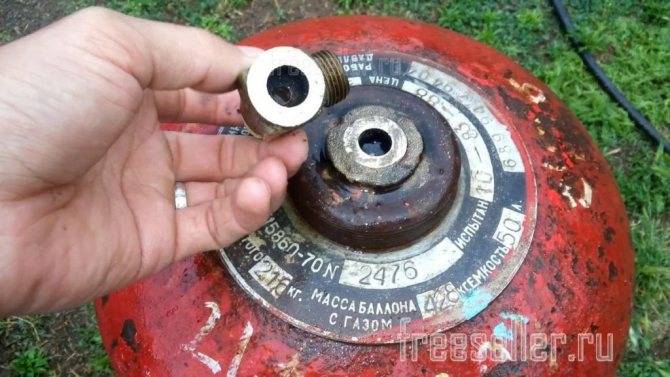

Далее нужно открутить кран, но это сложно и лучше просто спилить его ножовкой по металлу.


Вот таким образом.


Сливаем воду и заполняем еще раз, тоесть промываем.


Чтоб наверняка убедиться что в баллоне не осталось газа, то берется пропитанный керосином фитиль и поджигается.


Только убедившись что газа в баллоне нет, снова заполняем его водой и срезаем болгаркой верхний кран, а так же нижнее кольцо.


Далее проводится разметка баллона где за центр берется боковой шов баллона. Затем от шва отступил по 24 см в обе стороны, а от боковых швов сделан отступ 2.5 см. Для воздухоподачи отступ по 10 см длинной так же 10 см и расстояние между пропилами равно 5 см.


Пропиливается крышка, но не до конца чтобы было удобно варить.


На крышку навариваются распорки, дабы ее не повело от перегрева.


Сверлятся отверстия под шампура.


Наваривается пластина с прорезями для шампуров.


Пластина будет закрывать щель при закрытии крышки мангала.

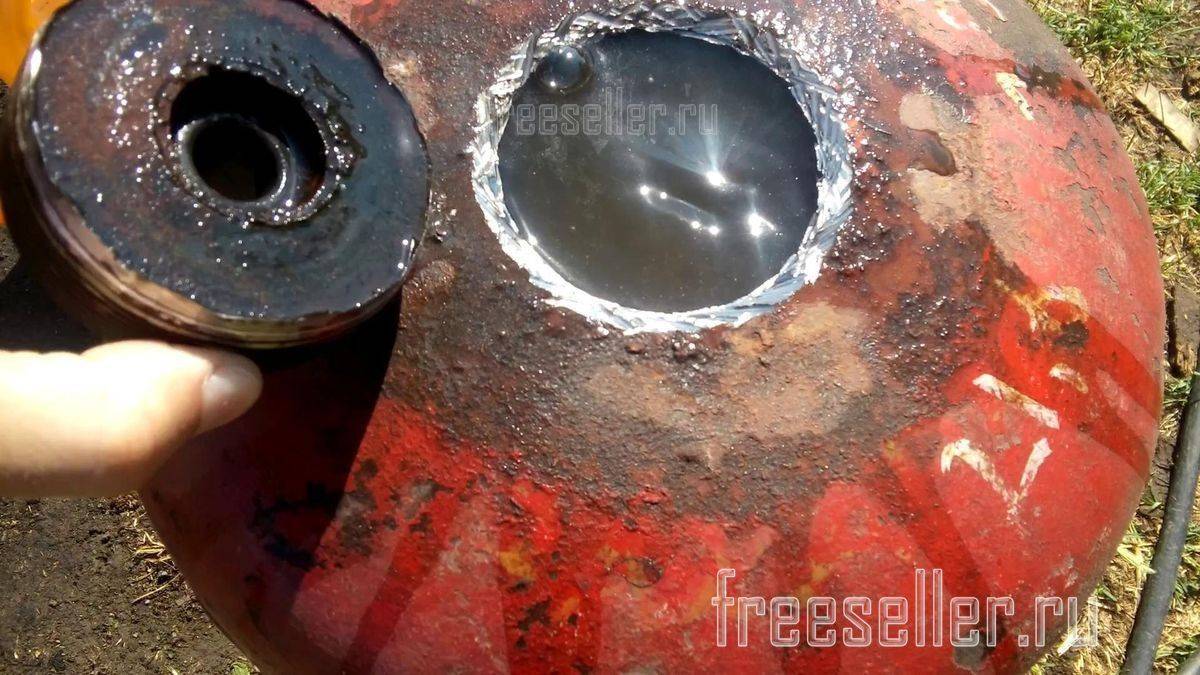

Отверстие заваривается металлической пластиной.


Далее изготавливается основание под мангал из профтрубы прямоугольного сечения. Ножки делаем из круглой трубы.


Вот собственно что должно получиться.


Так же из уголка сделан съемный стол, тоесть часть уголка спилена чтобы входила в полость профтрубы.


Для удобства переноса наварены ручки.


Из арматуры наварен ограничитель открывания.


На торцевую часть основания наварены крючки для подвешивания барбекюшницы и кочерги.


В нижней части уложена сетка для укладки дров.

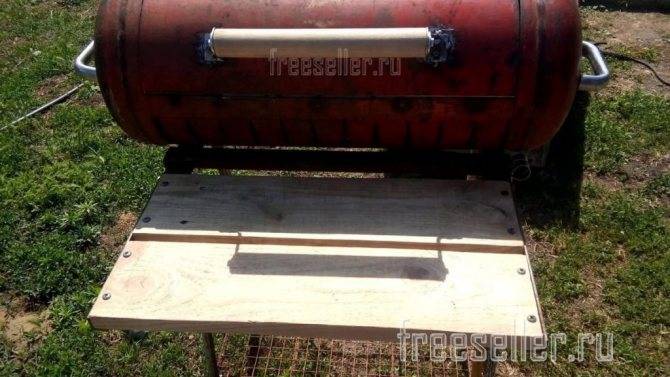

Далее сделан столик.


Шампура компактно помещаются в полости трубы.

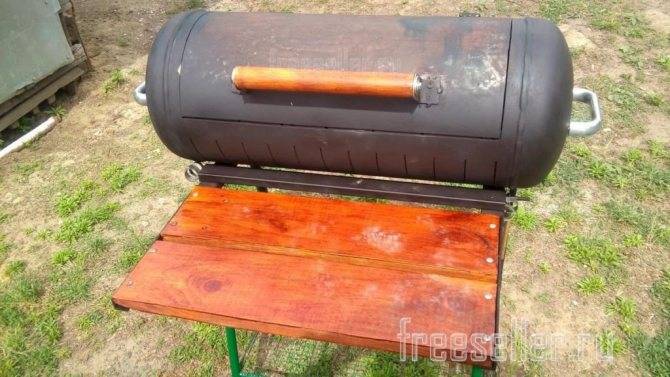

После чего вся конструкция тщательно зашкуривается и окрашивается.


Перед покраской желательно разжечь огонь и окончательно избавиться от запаха газа.


Приятного аппетита;)

Как видите газовый баллон при соблюдение мер безопасности можно легко превратить в первоклассный мангал. Подробная инструкция у Вас есть, так что берем и делаем

Всем Большое спасибо за внимание! Так же можете посмотреть видео и закрепить пройденный материал

источник

Tweet

55 Поделились

Как действовать

Убедившись в наличии необходимого инвентаря, можно приступать к резке использованного газового баллона. Для этого выполняют следующие шаги:

  1. Выпустить остатки газа из баллона. Нужно открыть вентиль до упора, убедиться в отсутствии остатков газа. При отсутствии звуков намыливается выходное отверстие клапана и по наличию (отсутствию) «пузырьков» оценивается пустота емкости.
  2. Положить емкость на бок. Так намного удобнее распилить газовый баллон.
  3. Отпилить вентиль. Для этого берут ножовку по металлу и пилят ею латунный элемент максимально близко к месту стыковки с основной емкостью. Желательно воспользоваться помощью второго человека, который, пока вы пилите, льет воду на место среза во избежание появления искр. Резка вентиля ножовкой предпочтительнее, нежели болгаркой, однако и она не исключает возможность искрения на 100%.
  4. Заполнить баллон водой. После удаления вентиля при помощи воронки и шланга емкость наполняется жидкостью. По мере заполнения объема баллон необходимо взбалтывать, чтобы удалить остатки конденсата со стенок. Налить воды доверху.
  5. Слить воду. Это лучше сделать вдали от жилого помещения, поскольку остатки пропана имеют сильный неприятный запах. Перетерпеть его можно, но место слива будет пахнуть не меньше недели.
  6. Приступить к распиливанию емкости. Для этого пользователь вооружается болгаркой и режет металл. Толщина последнего редко превышает 4 мм, поэтому углошлифовальная машинка через 15-20 минут справится с баллоном.

Чтобы минимизировать риск искрения при резке болгаркой, не ждите высыхания внутренней части баллона, а приступайте к работе сразу после слива воды. Остатки жидкости на стенках обволакивают частицы пропана (если он остался), а также служат «смазкой» для отрезного диска, смягчая его работу.

Если вы полагаете, что это все сведения о том, как правильно и быстро разрезать болгаркой газовый баллон, то заблуждаетесь

Есть несколько моментов, на которые новичок никогда не обратит внимание, а мастер, пользуясь ими, оптимизирует свою работу

Использование газового ресивера в разрезанном виде

В связи с массовым подключением всех домов к системе газификации, газовые ресиверы утратили свою популярность. Именно поэтому сегодня многие мастера задались целью изготовить из использованных баллонов новые конструкции, выполняющие совершенно другие функции.

Первое, что приходит на ум, при поиске вариантов использования газового ресивера, так это самодельная печь-буржуйка. В данном случае пропановый баллон – идеальный корпус для печи, поскольку толщина его стенок составляет 3 мм, а этого как раз вполне достаточно для безопасной эксплуатации.


Конструкция не требует сложной доработки, благодаря чему при наличии всех необходимых составляющих, ее можно собрать всего за один день

Особой популярностью пользуется мангал-гриль из газового баллона. Для изготовления такого мобильного гриля понадобится простой баллон, горелка старой газовой плиты, решетка для гриля и поддон.

Внутреннее покрытие корпуса позволяет безопасно готовить блюда в жаровне даже под закрытой крышкой. Газовый мангал из использованного ресивера идеально подойдет для просторного дачного участка, где можно собрать большую компанию друзей.


При сооружении такой сложной конструкции можно использовать не только газовый ресивер, но и бочку из пищевой нержавейки

Из нескольких баллонов можно соорудить настоящую коптильню с отдельными емкостями для холодного и горячего копчения, барбекю и отделения для гриля. Конструкцию можно приспособить, как под шампура, так и под решетку, что позволяет готовить мясо и рыбу разными способами. При изготовлении такой сложной конструкции следует понимать принцип работы коптильни, поэтому рекомендуется опираться на чертеж.

Процесс разбора старого газового баллона требует особой осторожности со стороны мастера, поскольку даже незначительный остаток газа внутри емкости при взаимодействии с искрой от болгарки может спровоцировать взрыв. Процессу распиливания газового ресивера предшествует подготовительный этап, включающий в себя выпускание газа и заполнение баллона водой

Безопасная разборка газового баллона

Существует целый ряд полезных изделий, которые можно самостоятельно изготовить на базе старого баллона из-под сжиженного газа. Среди наиболее популярных самоделок выделяется ручной каток, мангал, коптильня, дровяная печь и т.д. Процесс разборки стальной емкости требует особой внимательности.

Подготовка инструментов

В отличии от баллонов для углекислоты или кислорода, которые можно распиливать сразу после стравливания газа, пропановые баллоны требуют дополнительной подготовки.

Перечень необходимых инструментов:

  • ключ, которым открывается вентиль для выпуска остатков газа;
  • ножовка по металлу;
  • шланг и насадка для заливки воды внутрь емкости;
  • болгарка с защитным кожухом и набор запасных дисков.

Также следует позаботиться о наличии защитных перчаток и очков, во избежание получение травм в ходе резки. Абразивные круги для болгарки должны соответствовать толщине металлических стенок.

Стравливание остатков газа

Чтобы удалить из баллона остатки газа, нужно открутить вентиль. Для этого используется специальный ключ.

Если внутри емкости останется хотя-бы немного пропана, использование болгарки может спровоцировать взрыв. Чтобы убедится в том, что весь газ вышел, на вентиль наносят водный раствор мыла.

Во время процедуры запрещается находиться напротив горловины. Газолин сливается после удаления вентиля.

Демонтаж вентиля

Чтобы снять вентиль, его необходимо отвинтить и удалить фиксирующие штифты. Сделать это достаточно непросто, т.к. запорный механизм вручную отвинчивается очень тяжело. После демонтажа вентиля должно образоваться круглое отверстие 6 мм. В тех случаях, когда попытка снять вентиль закончилась неудачно, его отрезают ножовкой по металлу.

Промывка

Для заполнения баллона водой используется отверстие, появившееся на месте вентиля. В него вставляется воронка, и через шланг осуществляется заливка. Емкость необходимо заполнить до краев, чтобы добиться полного вытеснения газа.

Водный раствор воды и газа не представляет никакой опасности, его разрешается попросту слить на землю. Обычно это делают подальше от жилища. Если сливаемая жидкость имеет резкий запах, процедуру промывки рекомендуется повторить еще раз.

На что обратить внимание

Помимо множества нюансов при работе с болгаркой, важно знать, как снизить риск травматизма и прочих неприятных последствий. Приведенные ниже советы помогут вам в этом

Помните — чем сильнее запах пропана при ополаскивании, тем выше вероятность искрения, воспламенения и взрыва!
Желательно откручивать вентиль вдали от жилых помещений.
Не рекомендуется выполнять резку металла с сигаретой в зубах, вблизи костра или иных источников огня.
Запрещено стоять напротив выхода газа из баллона. Также опытные люди не советуют проверять визуально состояние вентиля по мере удаления пропана, особенно при характерном шипении.
Помните о точности разметки места будущего реза

Заранее решите, во что превратится разрезанный баллон, и исходя из этого нанесите линию черным (либо другим заметным) цветом.
Примите во внимание тот факт, что после работы болгаркой место среза будет чуть суженным.
Не забывайте про средства индивидуальной защиты — перчатки, очки, одежду, закрывающую рукава, а также респиратор.
Поскольку стенки баллона весьма толсты, диск УШМ при работе может зажаться и расколоться, нанеся вам травму. Если возможно использовать отрезные диски разной толщины, сделайте это

Сначала металл режется элементом потолще (например, 1,6 мм), затем — тонким (1 мм).
Если вам ранее не довелось наблюдать внутреннюю поверхность баллона из-под пропана, знайте — там есть уплотнительное кольцо. Расположено оно между вогнутой и цилиндрической частями емкости и тоже требует удаления. Чтобы снять его, слегка пропиливается место стыка (вновь при помощи УШМ).
Кольцо может выниматься легко, если внутренняя и внешняя части баллона плотно стыковались, или с трудом, если соединялись с зазором. Для удаления в последнем случае поможет зубило и молоток.


При выполнении работ с газовым баллоном необходимо соблюдать технику безопасности

Вкратце это вся информация о том, как безопасно разрезать баллон из-под пропана. Дальнейшие действия — на усмотрение пользователя. Емкость используется сразу после резки либо красится, зачищается и т.п. Чтобы удалить старое покрытие из ветхой краски и ржавчины, баллон чистят шлифовальным лепестковым кругом, вновь пользуясь болгаркой. Это облегчает дальнейшую покраску или иную обработку поверхности.

Вам известны другие способы резки газовых баллонов? Расскажите об этом в обсуждении к статье.

Правила безопасности при работе с болгаркой

В процессе резки металла важно учитывать основные правила эксплуатации болгарки, которые позволяют мастеру создать максимально безопасные условия на время работы. К особенностям работы с болгаркой можно отнести следующие правила:

К особенностям работы с болгаркой можно отнести следующие правила:

Перед началом работы с болгаркой необходимо надеть специальный защитный костюм из негорючего материала

Не рекомендуется производить резку металла в одежде с открытыми участками кожи, поскольку при попадании осколков на ее поверхности может образоваться ожог.
Прежде чем приступать к резке металла следует уделить отдельное внимание состоянию диска. Рекомендуется осмотреть насадку на наличие дефектов, оценить степень ее износа.
Резка металла производится только в защитных очках, поскольку в процессе работы образуется огромное количество осколков, которые разлетаются в разные стороны, и могут нанести серьезную травму глаз.

В отдельных случаях процедура резки стали подразделяется на несколько этапов. Это необходимо при нагреве насадки в процессе длительной резки, из-за чего она быстро изнашивается.

К тому же, продолжительная эксплуатация болгарки часто приводит к сбоям в ее работе, что может даже привести к травмированию мастера.


В процессе обработки металла рекомендуется стоять сбоку от линии резки, чтобы максимальная часть осколков не летела в сторону мастера

Профессиональные мастера рекомендуют использовать респиратор в процессе работы с болгаркой, поскольку при резке стали в воздух могут выбрасываться микроскопические осколки металла, оседающие в дыхательных путях человека.

Насколько хватает газа?

Тут можно воспользоваться примитивными математическими правилами. Если отталкиваться от мощности кухонной плиты, где работают сразу 4 конфорки, то за 60 минут используется 8 кВтч энергии. Если сжечь 1 кг газа, то можно получить 12.8 кВтч энергии. Первый результат нужно разделить на вторую цифру, получив в итоге количество «жидкого» топлива, необходимого для полноценной работы кухонной плиты в течение часа.

В дальнейшем все намного зависит от интенсивности использования плиты. Если вы часто варите холодец, то степень потребления будет одна, если довольствуетесь только варкой утреннего кофе, то другая. Исходя из практического опыта, можно сказать, что 12-литров газа, который будет использоваться небольшой семьей по выходным на даче, хватит на все лето. Более подробную информацию об автономной газификации Вы найдете в этом разделе.

Как действовать?

После того как все необходимое было приобретено или найдено, можно приступать к непосредственному проведению работы. Последовательность действий, как правило, следующая:

  1. Вентиль открывается полностью для полного стравливания газа. Не стоит забывать о том, что даже незначительное количество подобного вещества может привести к его возгоранию или его взрыву. Кроме этого, вся одежда может пропитаться вредных запахом. Убедится в том, что в емкости больше не осталось газа можно путем покрытия вентиля мыльным составом. Слить остатки газолина можно только после полного откручивания вентиля и его снятия, что не рекомендуется делать при наличии давления.
  2. Следующий шаг заключается в отворачивании вентиля, после чего удаляются штифты, фиксирующий элемент. Удалить этот запорный механизм довольно сложно в некоторых случаях, но если получится, то образуется диаметр 6 мм. Если вентиль не получается открутить, то можно срезать ее при помощи обычной ножовки по металлу. Снизить вероятность возгорания можно путем подачи воды в зону резания, для чего достаточно использовать обычный шланг.
  3. После этого проводится заполнение емкости для газа водой. Это требуется для того, чтобы удалить все остатки газа, которые могут остаться в полузакрытой емкости. Полученный газолиновый раствор может безопасно сливаться, так как он абсолютно безопасен и не может возгораться.
  4. Стоит учитывать, что полученная жидкость имеет стойкий и довольно резкий запах. Именно поэтому ее рекомендуется сливать вдали от сооружения. Для ускорения процесса можно подавать сжатый воздух в емкость для газа.
  5. После полного очищения емкости можно приступать к непосредственной резке. Для этого проводится разметка поверхности, для чего можно использовать мел. Многие проводят резку по сварным швам, так как они характеризуются менее высокой прочностью.
  6. Перед работой следует учитывать, что в большинстве случаев при изготовлении газового баллона применяется сталь толщиной 3-4 мм. В местах стыка этот показатель увеличивается до 5-6 мм. С подобной задачей может справится практически любая болгарка.
  7. Упростить собственную задачу можно путем преждевременного прохождения болгаркой при использовании диска толщиной 1,6 мм. За счет использования более широкого диска можно исключить вероятность заклинивая насадки, которой будет проводится финальная резка.
  8. Некоторые более толстые элементы могут надрезаться, и после разрубаться зубилом и молотком. За счет этого ускоряется процесс резки, но качество получаемого среза существенно снижается.

Рассматриваемые способы резки применяются для того, чтобы можно было повторно использовать газовый баллон при производстве самых различных изделий. Если после его разрезания остается резкий запах, то внутренняя поверхность обжигается паяльной лампой. После подобной обработки корпус будет готов к дальнейшему применению.

Что понадобится?

Для проведения рассматриваемой работы требуется определенный набор инструментов. Как правило, резка проводится болгаркой. Другие необходимые инструменты следующие:

Газовый и рожковый ключ для работы с вентилем. Для того чтобы удалить весь газ с емкости следует полностью открыть вентиль.
Ножовка по металлу также применяется для резки, к примеру, в случае отрезания горловины

Стоит уделить внимание правильному выбору подходящего режущего полотна, так как слишком мягкий металл приводит к быстрому стачиванию зубьев.
Для очистки поверхности применяется вода. Она, как правило, заливается в емкость.

При работе с болгаркой следует быть осторожным, так как круг соприкасается с небольшой площадью. Кроме этого, на момент резки следует использовать защитные очки, так как образуется большое количество осколков и сгорающего абразива.

Для болгарки важно подобрать наиболее подходящий круг. Это связано с тем, что несоответствующий абразивный круг может быстро сточится

Перед каждым проведением резки следует проверять целостность насадки, ее надежность крепления. Резка без защитного кожуха не допускается.

Печь-ракета своими руками из кислородного баллона

  • Шаг первый: резка баллона
  • Шаг второй: загрузочная камера
  • Шаг третий: загрузочное отверстие
  • Шаг четвертый: зольник
  • Шаг пятый: вихревой поток
  • Шаг шестой: сварочные работы
  • Шаг седьмой: теплоизоляция
  • Шаг восьмой: система догорания газов
  • Шаг девятый: крышка
  • Шаг десятый: опора

Есть несколько вариантов построения такой печи. Мастер совместил два таких варианта фото 1, и 2., и сделал свой фото 3.

Для изготовления мастер-самодельщик использовал следующие

Инструменты и материалы:

  • Кислородный баллон;
  • Картон;
  • Маркер;
  • Изолента;
  • УШМ;
  • Магнитный угольник;
  • Сварочный аппарат;
  • Профильная труба;
  • Ленточная пила по металлу;
  • Швеллер;
  • Рулетка;
  • Металлическая щетка;
  • Молоток;
  • Струбцина;
  • Металлическая емкость;
  • Плоскогубцы;
  • Болт;
  • Две втулки;
  • Перлит;

Шаг первый: резка баллона

Для правильного функционирования печь, ее вертикальная часть должна быть в 2,5 раза длиннее топливной камеры. С учетом этого мастер и делает разметку баллона. Для ровного реза оборачивает вокруг баллона кусок картона, совмещает край и очерчивает маркером. При разметке таким способом объемных деталей можно быть уверенным, что место среза будет ровным.

Дальше мастер отрезает баллон по разметке.
