Как работает карбюратор бензопилы

Как работает карбюратор бензопилы — особенности поступления воздуха

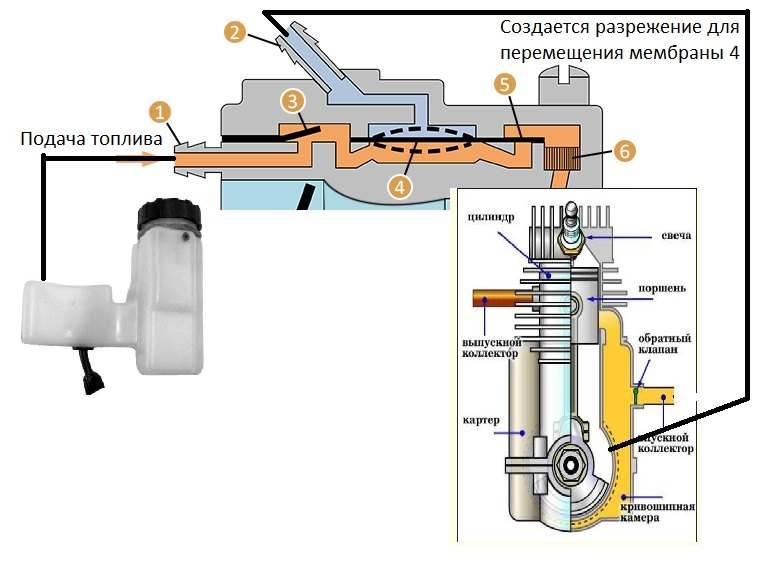

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

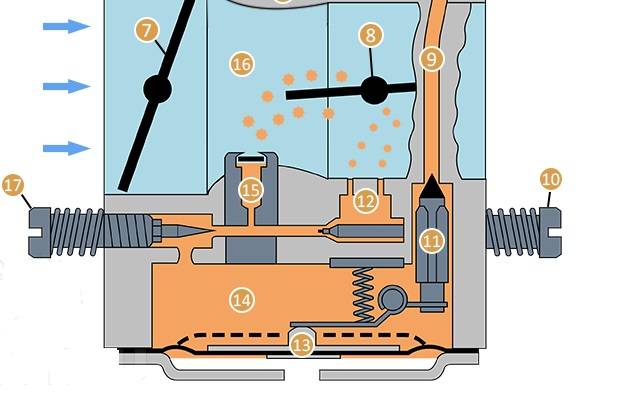

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Как правильно отрегулировать карбюратор своими руками?

После промывки и полной очистки карбюратора производят его сборку и приступают к регулировке. Прежде всего, следует разобраться в назначении регулировочных винтов. В этом поможет инструкция, но некоторые общие моменты` следует рассмотреть сразу. Чаще всего встречается следующее обозначение винтов:

• H — производит регулировку состояния главного жиклера, т.е. настраивает максимальную скорость вращения вала двигателя;
• L — производит настройку жиклеров холостого хода (отвечает за минимальную скорость вращения вала);
• T — регулирует работу мотора на холостом ходу. Может также обозначаться буквами LA или S, на некоторых моделях карбюраторов он вовсе отсутствует.

Поворот винтов H и L по часовой стрелке обедняет топливно-воздушную смесь, а против часовой стрелки — обогащает (количество бензина увеличивается). При вращении винта T меняется скорость вращения вала на холостом ходу — по часовой стрелке она возрастает, а в обратном направлении — уменьшается.

Рисунок 2 – Механизмы регулировки карбюратора

Прежде, чем приступить к непосредственным действиям, следует найти и внимательно изучить информацию о положении регулировочных винтов (величине углов поворота при настройке). Эти сведения имеются в инструкции к бензопиле. Затем надо подготовить рабочее место — уложить пилу на ровную горизонтальную плоскость, направив цепь в противоположную от себя сторону. Отсоединить все крышки, удалить поролон и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно приступать к основной части работ.

Порядок настройки карбюратора:

Плавным движением закрутить по часовой стрелке до упора винты H и L. Действовать аккуратно, чтобы не сломать винты — это станет причиной полной потери карбюратора.
Открутить оба винта на полтора оборота.
Запустить двигатель на 10 минут и прогреть его. Это необходимый момент, так как на холодном двигателе правильно настроить карбюратор не удастся.
Поворачивая винты H и L, поочередно регулируют вращение вала на максимальных и минимальных оборотах.
Регулируя положение винта T (или он может иметь другое обозначение), настраивается холостой ход бензопилы. Необходимо добиться ровной и стабильной работы двигателя

Важно следить за тем, движется на холостом ходу цепь, или нет. Если движется, еще немного поворачивают винт против часовой стрелки.

Проверить работу двигателя можно визуально и на слух. Слишком обогащенная смесь вызывает появление густого дыма из выхлопного отверстия. При подаче обедненной смеси во время работы пилы слышится свист. Чрезмерно экономичный режим вреден — если винт L настроить на «бедное» топливо, появятся проблемы с запуском двигателя. При установке на обедненную смесь винта H пила заметно потеряет мощность. Определить правильную настройку можно по следующим признакам:

• на холостом ходу двигатель не глохнет, а цепь неподвижна;
• во время работы двигателя нет чрезмерного дыма из выхлопной трубы;
• двигатель демонстрирует хорошую приемистость (быстро набирает обороты при нажатии на акселератор).

Подробное описание настройки имеется в инструкции, которая идет вместе с инструментом в комплекте поставки. Ее следует внимательно изучить, поскольку возможны некоторые особенности или специфические требования, установленные производителем и относящиеся только к данной модели пилы. Если все требования соблюдаются в точности, работоспособность бензопилы будет восстановлена до изначального состояния.

Нужно ли разбирать бензопилу перед регулировкой?

Настройка карбюратора на данном устройстве выполняется без использования разборки, иногда снимают крышку на воздушном фильтре. В ситуации имеется следующая противоречивость: с одной стороны бензопила предполагает выполнять беспрепятственную настройку узла, с другой стороны регулировать его рекомендуют как можно в более редких случаях.

Работники имеющие за плечами приличный опыт, имеют в наличие отвёртку с плоским и длинным жалом, чтобы со временем настроить карбюратор.

При замене октанового числа бензина или образования повышенной влажности в воздухе работники имеющие высокий опыт. Они в своей технике знают как понастроить нужную смесь для получения хорошей производительности и уменьшения износа деталей двигателя. Но данная процедура, требует большого опыта работ с определённой маркой бензопилы и знания нюансов её работы. Настройка считается очень тонкой работой винты следует подкручивать очень мало, всего на 1/10…1/20 оборота. Другим поводом для настройки является выполнение ремонтных работ или замена карбюратора. Регулировка качества топливной смеси проводиться,если исправен карбюратор известно что: отсутствует мусор, прокладки все герметичны, воздушный фильтр находиться в чистом состоянии, свеча, сцепление и система зажигания полностью функционируют. При неисправном карбюраторе шанс, что некорректное функционирование в какой-то период времени само исчезнет и настройка вновь станет корректной-этого не случиться. Результатом неисправного карбюратора станет поломка двигателя, который износиться раньше своего времени.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Регулировка карбюратора бензопилы

Качество и производительность работы вашей цепной бензопилы зависит от множества факторов, но сегодня мы поговорим о неисправностях карбюратора. От работы этого узла зависит очень многое, в том числе и ваше хорошее настроение. Вы взяли бензопилу в руки, а она не завелась, или завелась и начала чихать и стрелять, при этом полностью потеряла мощность. Ваш день испорчен, а в голове мысли – в чем причина, где искать мастера и сколько будет стоить ремонт.

Запчасти бензопилы

Впрочем, заранее отчаиваться не стоит, большинство неисправностей карбюратора можно исправить собственными руками, или произвести регулировку в соседском гараже.

Как почистить карбюратор на бензопиле?

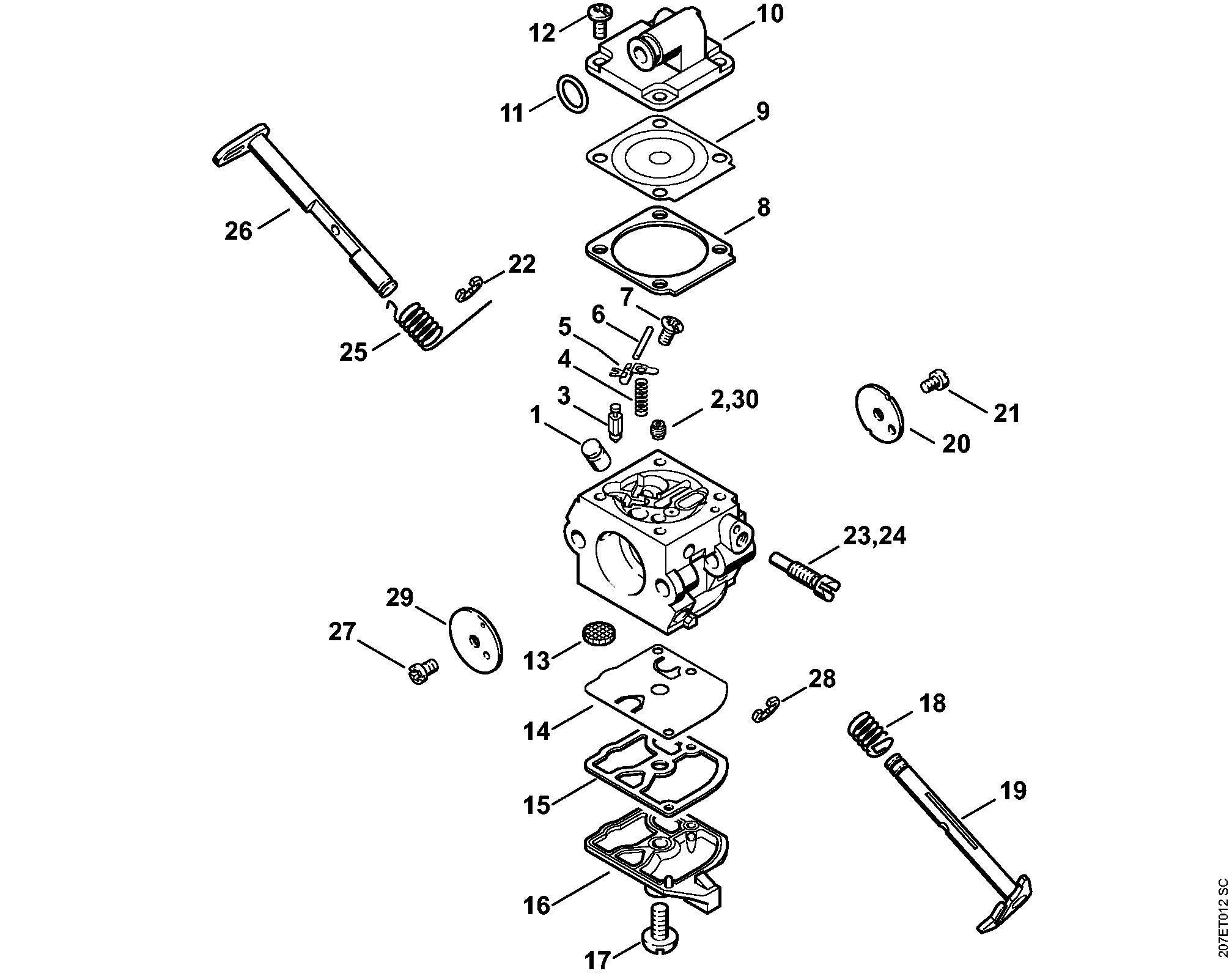

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

1. Отсоедините верхнюю крышку и снимите ее.
2. Аккуратно достаньте мембрану топливного насоса.
3. В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
4. Открутите нижнюю крышку.
5. Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
6. Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
7. В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа

Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Чем промывать карбюратор бензопилы?

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Что делать, если бензин не поступает в карбюратор бензопилы?

Первая из причин этой поломки заключается в засорении топливного фильтра пылью и грязью. Это случается из-за наличия в бензине и используемом моторном масле большого количества вредных примесей. Со временем они скапливаются на поверхности фильтра, из-за чего тот теряет способность пропускать горючее. Чтобы решить проблему потребуется тщательно очистить фильтр, промыв его в ванне с чистящим средством. Если в фильтре образовались отверстия или другие признаки износа, значит, его необходимо немедленно заменить.

Второй причина поломки заключается в загрязнении или обрыве трубки, сквозь которую топливо подается в карбюратор. Если шланг не оборван, то для очистки будет достаточно тщательно продуть его сжатым воздухом из аэрозоля. В случае, если трубка оказалась оборванной, то ее потребуется заменить. При установке шланга места его стыков со штуцерами нужно тщательно обработать герметиком.

Существует еще одна неисправность, которая встречается гораздо реже двух предыдущих. Она заключается в поломке заслонки, регулирующей скорость подачи топлива в карбюратор. Если внутрь ее механизма попала пыль или мелкая стружка, то заслонка блокируется и остается в закрытом положении. Ремонт узла можно выполнить только с заменой заслонки, так как она, чаще всего, не поддается восстановлению.
