Инструмент для нарезания резьбы: метчики, плашки, клупп, гребенка

Фасонные резцы для нарезания резьбы

При использовании токарно-винторезного оборудования для нарезания резьбы следует подобрать наиболее подходящий резец. Производители выпускают специальные варианты исполнения резцов для нарезки резьбы, которые характеризуются своими определенными особенностями:

При производстве создается режущая часть определенной формы. За счет этого образуется канавка требуемой формы.
Режущая часть изготавливается из инструментальной стали, которая подвергается закалке. За счет этого при работе исключается вероятность быстрого износа режущей кромки.
Применение рассматриваемого метода позволяет обрабатывать поверхности крупных заготовок.

В производственных цехах часто используется именно токарно-винторезный станок, так как плашек и метчиков для работы с заготовками большого диаметра практически нет. Кроме этого, при резьбонарезании возникает серьезная нагрузка.

Приспособления для нарезки резьбы на трубах разного диаметра

Когда проводится ремонт трубопровода, возникает необходимость его врезки в существующую магистраль. Если проложены металлические трубы, можно воспользоваться сваркой. Для подсоединения запорной арматуры необходимо иметь специальный инструмент для нарезки резьбы на трубах. Причём её изготовление с таким приспособлением можно легко проводить в бытовых условиях своими руками.

В большинстве случаев резьбовое соединение остаётся основным видом стыковки металлических труб. Оно имеет несколько параметров, которые учитываются при установке арматуры. Правильно подобранные размеры позволяют создать надёжное и герметичное соединение.

Для работы с нарезчиком резьбы необходимо отличать виды резьбы, её параметры и характеристики.

Классификация

В строительных магазинах можно увидеть инструменты разных видов. Оборудование классифицируется по таким критериям:

конструкции корпуса;
способу создания витков на поверхности заготовки;
форме оснастки.

Если говорить о классификации по форме, можно выделить следующие виды инструментов:

круглые плашки;
трубчатая оснастка;
квадратные плашки;
оснастка в форме многогранника.

Говоря о конструкции инструмента, можно выделить следующие группы:

Цельная оснастка. Самый популярный вариант. Представляет собой круглую литую форму, у которой нельзя разобрать корпус. Она имеет несколько отверстий для закрепления воротка. Популярность этот вид инструмента получил благодаря простоте использования, надёжности, долговечности. Заточка резцов сохраняется длительное время.
Разрезные инструменты. Специальные приспособления, которые имеет определённые особенности конструкции. Благодаря этому процесс создания резьбы упрощается.
Раздвижные конструкции. Представляют собой современные приспособления, которые можно раздвигать до необходимого диаметра. Это дорогие модели.

Ещё одна классификация касается предназначения оснастки. Выделяется 3 группы:

изготовление круглой резьбы;
создания цилиндрического резьбового соединения;
изготовление конической резьбы.

Приспособления делаются на заводах с соблюдением ряда стандартов, указанных в государственных документах ГОСТах.

Виды плашек для нарезки резьбы

Выбор клуппа для нарезки резьбы

Тип клуппа выбирают, в зависимости от объема работ и личных предпочтений.

Наиболее простой ручной инструмент состоит из держателя с зафиксированными в нем резцами и рукоятки, которая в самых дешевых моделях к базовому комплекту не прилагается. Для вращения клуппа без рукоятки потребуется трубный ключ. Рукоятки могут быть рассчитаны на вращение двумя руками или одной. Второй вариант более удобен для работы в стесненных условиях. С помощью этого компактного и недорогого инструмента можно проводить работы в небольших объемах.
Ручной клупп с трещоткой. Инструмент удобен тем, что снимать рукоятку после каждого поворота держателя не требуется. Этот вариант является более финансово затратным, по сравнению с предыдущим, но более удобным, надежным и производительным.
Электрические модели – просты в использовании, позволяют проводить работы в значительных объемах. Существенными минусами являются: невозможность применения в труднодоступных местах, необходимость в расположенном поблизости источнике электропитания, зависимость от погодных условии при работе на улице.

Для упрощения процесса изготовления резьбы на контактирующие поверхности наносят немного солярки или солидола.

Примерная схема работ

Клупп надевают на трубу, фиксируют.
Вращают рукоятку, производя одновременное нажатие.
При работе со старыми трубопроводами во избежание обламывания части трубы напряжение от вращательных движений компенсируют с помощью трубного ключа.

Ответы знатоков

murzik99rus:

А тем же самым чем бегемот отличается от гиппопотама.

V.V. P.:

Наружная и внутренняя резьба.

Николай Приходько:

Одно …но.

cortes:

Плашка и лерка — резьбонарезной инструмент для нарезания наружной резьбы ручным или машинным способом. В настоящее время разделение на плашки и лерки перестало существовать. Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно больших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки. Лерки использовались для изготовления более точной резьбы мелких диаметров.

Loser:

абсолютно ничем.. . два названия одного и того же слесарного инструмента, для нарезания внешней резьбы.. .

Галина Реу:

плашку-сашкой, а лерку — только грелкой!

Сергей Иванов:

Лерка (плашка) для наружной резьбы, метчик для внутренней.

Александр Павлов:

Гы-гы) ) Лерка-это ещё имя такое есть, к плашке ничего не притянуть.. . Ну если только Палашка. .

Валентин Беляев:

Лерка, инструмент для нарезания наружной резьбы; пластина с резьбовым отверстием, в котором имеются прорези для образования режущих кромок. В отличие от плашек, лерка-неразъёмный инструмент, даёт более точную резьбу (особенно малых диаметров).

Влад Влад:

плашкой нарезают резьбу на винтах а леркой нарезают внутренюю резьбу на гайке .

Душенька:

…точно знаю, что лерка — это спецыальное кольцо, которым нарезают резьбу на трубе например !..а что такое плашка — не знаю !..

Виктор Азаров:

Тем же, чем Шура отличается от Саши!!

Алёна:

Плашка внутри

wladimir shustov:

и кто выиграл?)))

dima iwanow:

В дополнение к вышесказанному: плашка используется преимущественно для трубной резьбы, лерка — для метрической…

anatolij drozd:

Ковбой:

Я думаю что в правой руке у вас резьбовая плашка, а в левой лерки.

слава морозов:

Если плашка Гармонирует с леркой У Вас всё прекрасно

Кот Бегемот:

Плашка цельная. Лерка с радиальной прорезью.

Виктор Лукиных:

ПЛАШКОЙ НАКАТЫВАЮТ РЕЗЬБУ А ЛЕРКОЙ НАРЕЗАЮТ.

Аха Аха:

otvet.mail /question/76128401«Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно больших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки. ««… плашка используется преимущественно для трубной резьбы, лерка — для метрической.. .»

злодей сестрорецкий:

А я уже не помню… каждый по своему называл и вроде как это одно и тоже.

Кот Мурыч:

Ничем, это одно и тоже просто раньше называли по разному.

Николай Иванов:

Ничем. Разве что для одной нужен плашкодержатель а для другой леркодержатель.

Игорь:

s ru.wikipedia /wiki/Плашка

Вещий Ольгъ:

ну ей богу, википедия это во второй строчке разъясняет.. забанили?

Вольный ветер:

Лерка — устройство для нарезание наружной резьбы, плашка- часть этого устройства….

кви кузьменок:

Метрической и дюймовой резьбой.

Nick:

Пла́шка и ле́рка — резьбонарезной инструмент для нарезания наружной резьбы вручную или машинным способом (на станке) . В настоящее время разделение на плашки и лерки перестало существовать. Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно бо́льших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки, которые использовались для изготовления более точной резьбы мелких диаметров.Плашки предназначены для нарезания или калибрования наружных резьб за один проход. Наиболее распространены плашки для нарезания резьб диаметром до 52 мм. Плашка представляет собой закалённую гайку с осевыми отверстиями, образующими режущие кромки. Как правило, на плашках делают 3-6 стружечных отверстий для отвода стружки. Толщина плашки 8-10 витков. Режущую часть плашки выполняют в виде внутреннего конуса. Длина заборной части 2-3 витка. Плашки выполняются из легированных сталей (9ХС, ХВСГФ) , быстрорежущих сталей (Р18, Р6М5, Р6М5К5, Р6М5К8), а в последнее время — и из твёрдых сплавов. На них маркируется обозначение и степень точности нарезаемой резьбы, марка стали (9ХС не указывается) . s ru.wikipedia /wiki/Плашка

Основные правила нарезки внутренней резьбы

Чтобы правильно нарезать резьбу метчиком необходимо придерживаться следующих рекомендаций:

Просверлить отверстие нужного диаметра. По сути – это главный этап, т. к. при ошибке вы получите либо неплотную резьбу, либо сломаете метчик из-за перегрузки. Для наиболее распространенной, метрической резьбы таблица диаметров приведена ниже. Для грубой оценки необходимо отнять от диаметра резьбы её шаг. Сверлить необходимо строго перпендикулярно к плоскости.
Для нарезки вручную выполняем возвратно-поступательные движения – два оборота вперёд, один назад.
После прохода черновым метчиком, повторяем процедуру чистовым.
При нарезке в глубоком отверстии необходимо периодически полностью выкручивать инструмент и очищать канавки.
Для нарезки в глухом отверстии его длина должна быть больше планируемой длины резьбы.
При нарезке резьбы в глубоких отверстиях обязательно используйте смазку – эмульсия, керосин или льняное масло.

Работа клуппом

Для проведения рассматриваемой работы может использовать клупп. Он напоминает плашку, но при этом имеет большие размеры. Зачастую он применяется для нарезания резьбы на трубах, поставляется в специальных наборах с рукоятками. Среди особенностей применения отметим:

Клуппом характеризуется высокой эффективностью, поэтому процесс нарезания витков упрощается.
Инструкция по использованию плашки и клуппа практически идентична, разница заключается лишь в том, какое усилие нужно прикладывать для получения требуемого результата.

Работа ручным клуппом

Электрический клупп

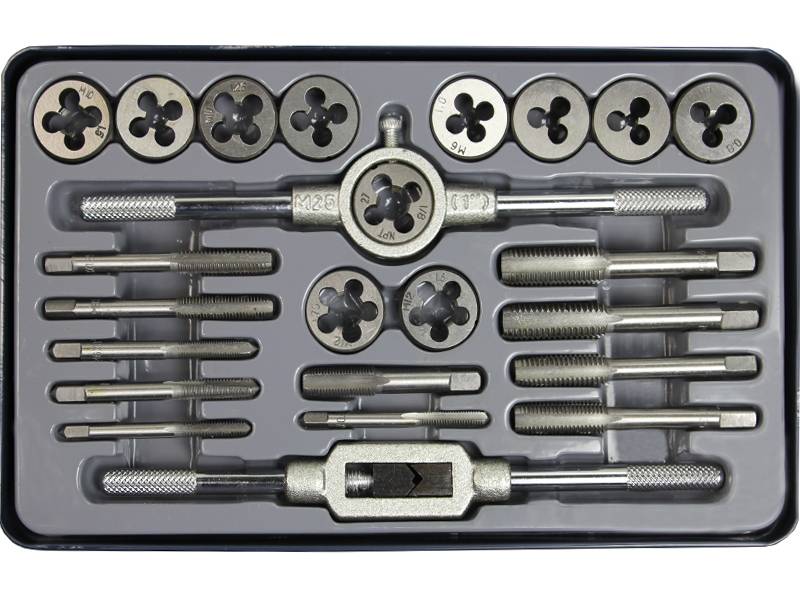

Набор для нарезания резьбы зачастую представлен сочетанием насадок различных диаметров. При изготовлении рабочей части также используется износостойкий материал, который не тупится при длительном применении.

Полезные советы

Чтобы правильно нарезать резьбу в металлах с низкой твердостью и высокой вязкостью, таких как алюминий, сплавы на его основе, медь, баббиты, метчик рекомендуется периодически вынимать для очистки каналов от налипшей стружки. При использовании комплектных моделей следует использовать полный набор. Пропуск чернового инструмента не ускоряет, а замедляет нарезание. Такое нарушение технологии приводит к снижению качества результата, а иногда и к выходу метчика из строя. Для предотвращения перекоса метчика через 2-3 нити проверяют вертикальность его положения с помощью угольника

Такая предосторожность особенно актуальна для глухих и мелких отверстий. Процесс необходимо вести с применением жидкостей, предназначенных для смазки и охлаждения:

Процесс необходимо вести с применением жидкостей, предназначенных для смазки и охлаждения:

в стальных элементах применяют эмульсии, льняное масло, олифу;
в изделиях из алюминия и его сплавов – керосин;
при обработке меди – скипидар.

Нарезать резьбу в деталях из чугуна или бронзы можно без применения смазки.

Колонны из двутавровой балки

Оборудование для резки арматуры

Как выбрать электрод для ручной электродуговой сварки

Приспособления для работ

Какой бывает инструмент для нарезки резьбы на трубах? Вы можете выбрать, как электрический, так и ручной станок для нарезки резьбы на трубах. Если работы разовые, нет смысла приобретать дорогой «девайс», но решать вам. Знакомьтесь с приспособлениями для нарезки резьбы на трубах, руководством пользования приборами и выбирайте тот вариант, который максимально гармонично впишется в ваши планы.

А это электрический аппарат, с которым работать одно удовольствие

Плашка

Этот «девайс» родился в советское время и более известен под названием «лерка». Самый простой вариант устройства для получения резьбы. Приспособление являет собой гайку с прорезями, оснащенными режущей кромкой.

По форме плашки бывают:

круглые;
разрезные;
раздвижные;
цельные.

Так выглядит плашка

Любой тип лерки можно приобрести в строительном магазине по умеренной цене

Перед покупкой обратите внимание на диаметр изделий, с которыми придется работать: набор для нарезки резьбы на трубах должен соответствовать калибру конструкции, на которой предстоит делать борозду. Например, для работы с полудюймовыми трубами понадобится плашка с маркировкой «G1/2»

Нарезка изделия при помощи плашки

Чтобы работать с леркой, нужен специальный держатель, поскольку накрутить резьбу, держа плашку в руках, у вас не получится. Иногда стоимость такого устройства известной марки равна цене лерки. Если в планах использовать инструмент для монтажа одной сети, а потом его хранить в гараже «на всякий случай», можете смело приобретать «копеечный» китайский держатель, который после эксплуатации будет не жалко выбросить.

Работа с плашкой – процесс не из легких. Инструмент правильно функционирует только в опытных руках, так что, если вы нарезаете борозду впервые, то лучше рассмотрите другой – более простой «девайс» – клупп.

Так выглядит клупп с трещоткой

Клупп

По мнению экспертов, нарезка резьбы на трубе клуппом может быть произведена даже новичком, впервые взявшим в руки инструменты. Тем более, данный агрегат представлен в нескольких моделях, включая специальный вариант – электрический. В чем «фокус»? Устройство центрует лерку на трубе. Ваше вмешательство будет минимальным. Покупать ли электрическую модель для разовых работ, решать вам. Чаще для домашнего пользования заводят ручной клупп. Для трубной резьбы понадобится также трещотка и головки. Лучше покупать все элементы в одном наборе, выйдет и дешевле, и надежнее, поскольку производитель дает гарантию на совместимость деталей. Трещотка тоже производится из стали, но часть ее покрывают специальным противоскользящим пластиком – чтобы рукоятку удобно было держать в руке.

Принцип работы клуппа прост: поместите трубу в направляющую, крутите клупп до момента образования нужной борозды.

А это метчики

Метчик

Метчик – приспособление для нарезания внутренней резьбы. По форме прибор похож на винт, только с хвостиком, чтобы инструмент можно было прикрепить к станку или ручке. Для нарезки используется набор из пары метчиков, один из которых предназначен для черновой резьбы, другой – для чистовых работ.

Как работать при помощи метчиков? Разрезанный фрагмент трубы очистить щеткой, торец изделия смазать маслом, вставить агрегат, к хвостовику прикрепить ручку и продвигать метчик внутрь конструкции. Сначала делают черновую канавку, а затем чистовую борозду, не забывая смазывать элемент перед началом следующего этапа.

Если вы все сделаете верно, то вот что в результате получится

Согласитесь, нарезка резьбы на трубе – простое дело, которое под силу освоить каждому хозяину дома!

Назначение устройства

Для соединения двух металлических труб пользуются сваркой или резьбовым соединением . Недостатком сварочного соединения является невозможность его разъединения при возникновении такой необходимости . При работе сваркой нужен опыт, так как соединение должно быть не только прочным, но и еще надежным . Наличие резьбы не требует применения сварочного аппарата, что упрощает процесс соединения двух труб . Такое соединение получается надежным, прочным, а также может в любой момент быть разъединено с помощью двух ключей .

Для соединения трубы при помощи резьбового соединения нужно выполнить нарезку резьбы . Для этого используется такой инструмент, называемый клупп. Его применение позволяет получить резьбу следующих диаметров:

полдюйма;
¾;
дюйм;
дюйм с четвертью.

Преимуществом резьбового соединения является то, что при таком способе не нарушается цинковый слой, как при сварке. Это защищает трубу от негативного воздействия коррозии, продлевая ее срок эксплуатации. Применяется инструмент для получения прочного соединения водопроводных и паропроводных труб, которые выдерживают большие нагрузки по температуре и давлению.

Как выглядит рассматриваемое устройство

Трубный клупп является прототипом плашки, а точнее он произошел от лерки. Это упрощенный вариант режущей лерки, хотя имеются изделия, которые имеют достаточно высокую стоимость. Отличается изделие от лерки и плашки тем, что имеет разборную конструкцию. Плашка изготавливается полностью из прочной стали, а в клуппе из нее отливаются только резцы.

Чтобы обеспечить эффективную нарезку резьбы на трубе, в инструменте используются прочные резцы и держатель из обычного металла. К основным конструктивным элементам трубного клуппа относятся:

Держатель, который играет роль основания. В держателе можно заменить резцы, так как конструкция является разборной.
Резцы. Выпускаются различных диаметров, и подлежат замене в держателе при стачивании режущей кромки.

Конструкция простейшего изделия имеет форму направляющей с фиксаторами для резцов. Усилие прикладывается к ручкам, которыми оснащается устройство. Если рукоятки отсутствуют, то нарезка резьбы выполняется путем перемещения клуппа трубным или гаечным ключом.

Разновидности инструмента

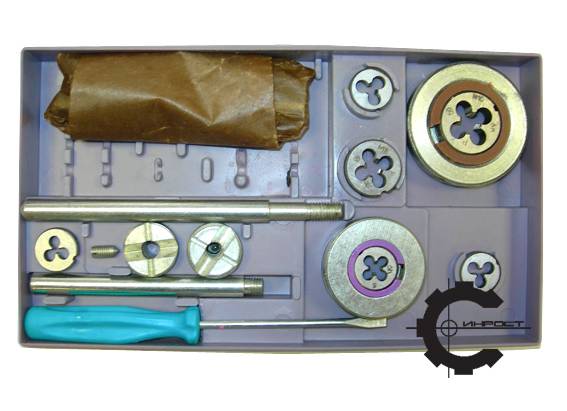

Обычно в комплекте идет набор клуппов для нарезания резьбы разного диаметра, а выглядит комплектация следующим образом.

Резьбонарезной инструмент для труб классифицируют на следующие виды:

Ручной резьбонарезной клупп. В движение изделие приводится двумя ручками или гаечными ключами. С помощью такого вида изделия удобно выполнять нарезку резьбы на трубах диаметром до одного дюйма.
Ручной клупп с трещоткой. Трещотка позволяет осуществлять возвратно-поступательные движения режущим инструментом при выполнении работы. Преимуществом таких изделий является упрощение работы по получению резьбового соединения большого диаметра. Пользование таким прибором напоминает завинчивание гайки на болт с помощью ключа трещотки.
Электрический инструмент. Посредством электрического устройства обеспечивается максимальный комфорт в работе. Использовать такой инструмент рационально только тогда, когда приходится ежедневно выполнять соответствующие работы в больших объемах.

Клупп. Виды и устройство. Нарезка резьбы и особенности. Применение

Клупп – этот инструмент, предназначенный для нарезания наружной резьбы. Он активно применяется при строительстве и ремонте водопровода, газопровода и систем отопления.

Чем клупп отличается от плашки

Фактически данные инструменты применяются для выполнения одной и той же задачи. При этом они имеют конструктивные отличия. Так плашка, также известная как лерка, представляет собой цельнометаллическую шайбу с центральным отверстием, в котором сформирована гребенка лезвий и стружкоотводные каналы. Фактически инструмент полностью сделан из высококачественной твердой стали, стоимость которой довольно высока, что удорожает плашку и делает ее недоступной для частного потребителя.

Устройство клуппа внешне выглядит более сложным, но применяемое в нем конструктивное решение позволяет удешевить инструмент. Он состоит из круглой металлической рамки, сделанной в виде трубки. Она отлита из дешевого, но прочного металла. В ней закрепляются 4 съемных резца. При их изготовлении применяются небольшие количества твердой инструментальной стали, благодаря чему в конечном счете несмотря на конструктивные усложнения, цена клуппа намного ниже чем плашки. Это позволяет его покупать при необходимости выполнить разовые работы при домашнем ремонте.

У клуппа применяется широкий держатель с направляющей трубкой, поэтому при его использовании минимизируется вероятность перекоса нарезаемой резьбы. Также отличительной особенностью является строение гребенки лезвий. Резцы сделаны таким образом, что первые делают неглубокую резьбу. Они подготавливают черновую дорожку. По ней уже скользят более высокие лезвия, вырезая полноценную резьбу, которой можно пользоваться.

Типы инструмента

Клупп это весьма востребованный инструмент, который применяется профессионально, а также при разовом выполнении ремонта труб. По этой причине производители пытаются выделить свой ассортимент, разработали различные способы совершенствования базовой конструкции.

В связи с этим на рынке предлагаются две основные категории:

Ручной клупп

Клуппы данного типа относятся к более низкой ценовой категории. Их особенность заключается в том, что для обеспечения нарезания резьбы применяется мускульная сила. Такой инструмент представляет собой трубку держатель, в который закрепляется 4 резца. Они поджаты пластиной в виде шайбы и удерживаются винтами. По мере изнашивания старые резцы можно снять и поставить на их место новые.

Самый дешевый ассортимент ручного инструмента представляет собой только держатель с резцами. Такие клуппы покупаются чаще всего при необходимости выполнения разовых работ. Дело в том, что у них нет рукоятки, за которую можно крутить. Ее успешно заменяет трубный ключ. Естественно, что в этом случае увеличится вероятность нарезать резьбу с перекосом, но если требуется сделать всего несколько соединений и без спешки, то при должной аккуратности подобных дефектов вполне можно избежать.

Дороже стоят комплекты с трещоткой. Работать с ними гораздо удобнее, поэтому их выбирают в том случае, когда нарезка резьбы осуществляется профессионально и требуется готовить десятки соединений за рабочую смену. Трещотка позволяет не переставлять рукоять, как в случае с ключом, а просто возвратно-поступательными движениями осуществлять накручивание клуппа.

Также в продаже можно встретить регулируемый клупп, дистанция между резцами которого может настраиваться. Это универсальный инструмент. Им можно изготовить резьбу на трубах различного диаметра. Подавляющее большинство такого ассортимента представлено изделиями из Китая, поэтому точность регулировки, а также качество сборки порой находится на низком уровне. В ассортименте специализированных магазинов имеется и на порядок более качественный немецкий инструмент.

Как правильно нарезать резьбу на трубе трубным клуппом

Перед тем, как воспользоваться инструментом, необходимо разобраться с некоторыми нюансами. Внешне инструмент не вызывает никаких трудностей – установил соответствующего диаметра плашку, и нарезай себе резьбу. Однако не все так просто! Перед тем, как выполнять нарезку резьбы, нужно подготовиться к этому мероприятию. Процедура в виде инструкции по нарезанию резьбового соединения выглядит следующим образом:

Завальцовывание трубы. Обязательная процедура, так как это поможет упростить процесс нарезки спиралевидного соединения. Завальцовывание представляет собой уменьшение наружного диаметра трубы на несколько миллиметров. Делается это с помощью применения напильника, турбинки, наковальни и молотка, а также газового ключа. Мастера используют для завальцовки болгарку с заточным кругом
Обработать завальцованный участок трубы любым видом смазочного материала – Литол или Солидол. Этими же материалами можно обработать резцы, что поможет продлить срок их службы путём уменьшения сопротивления при нарезке
Если нарезание резьбы выполняется на трубе, которая расположена рядом возле стены или в грунте, нужно зафиксировать ее газовым ключом, чтобы избежать нарушения целостности крепления второго конца трубы. Если же труба не закреплена, ее нужно зажать в тисках, и только после этого приступать к обработке
Нарезка выполняется медленными возвратно-поступательными движениями, так как большая скорость приведёт к выходу из строя инструмента
Надев на трубу плашку, необходимо установить ее строго в перпендикулярном положении торцевой части материала, то есть выровнять положение плашки относительно трубы
Медленными движениями надо нарезать первый виток, который является основным. При нарезке необходимо делать один оборот вперед, а затем возвращаться на 0,5 оборота назад. В процессе возврата будет осуществляться удаление металлической стружки
Как только первый виток будет нарезан, дальнейшее применение инструмента облегчается, и заключается только в выполнении возвратно-поступательных движений

После этого выкручивается плашка, и проверяется качество и целостность получившейся резьбы. На нее можно накрутить соединительную муфту, проверив качество завинчивания. Сколько нужно витков на трубе для надежного соединения? Этим вопросом задается каждый мастер, орудуя аналогичным инструментом. Количество витков составляет столько, сколько их на резаке или на соединительной муфте.

Важно знать! В процессе нарезки не стоит торопиться, иначе все старания могут привести к притуплению резцов на инструменте. Нельзя использовать плашку, на которой повреждены или сточены резцы, так как это может привести к нарушению целостности трубы.. Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже

Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже.

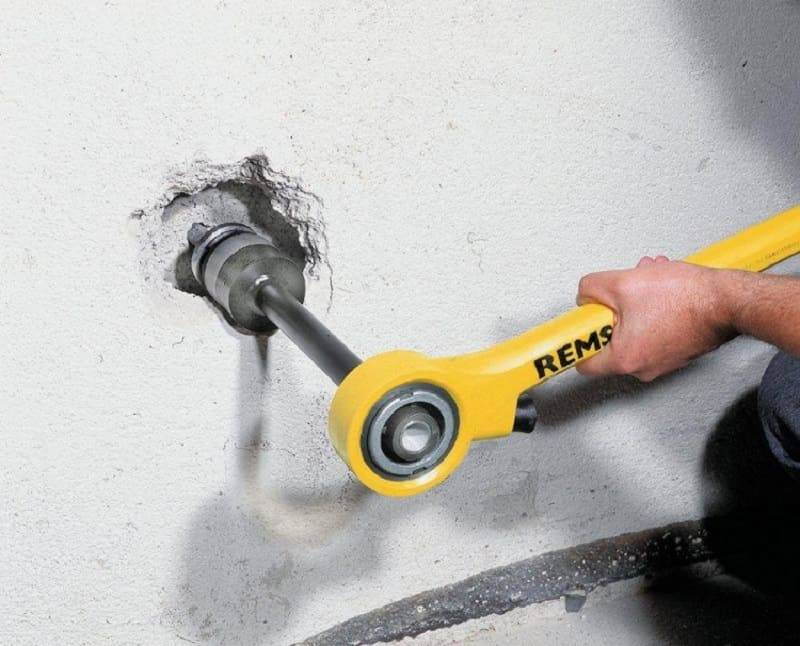

Нарезка резьбы на трубе в стене при помощи клуппа с переходником

Многие могут подумать, зачем покупать клупп, если можно обратиться к токарю, который нарежет резьбу любого размера, диаметра и формы. Инструмент в основном рассчитан на исключительные случаи, когда нужно нарезать резьбу на месте. Этот прибор действительно очень удобен в эксплуатации, помогает всегда решить проблемы со стальным трубопроводом, когда возникает необходимость выполнения резьбового соединения.

Если предпочитается сварка вместо резьбового соединения, то стоит понимать один важный нюанс — при сварке внутри трубы образуется участок, который будет причиной скопления засорений. При некачественном нанесении сварного шва через время может возникнуть течь, поэтому единственное правильное решение — купить трубный клупп, и произвести нарезание резьбовых витков в нужном количестве.

https://youtube.com/watch?v=POlwUW4NKE8%3F

Публикации по теме

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Как работать двуручной пилой и изготовление удобной ножовки своими руками

Как заточить зубья на ножовке по дереву самостоятельно инструкция

Главное что нужно знать при выборе ножовки по газобетону

Особенности технологии

При нарезании внутренней резьбы метчиком руководствуются следующим алгоритмом.

В том месте на поверхности обрабатываемой детали, где будет сверлиться отверстие для нарезки резьбы, необходимо сформировать углубление для более точного захода сверла, используя керн и обычный молоток. Сверло фиксируется в патроне электродрели или сверлильного станка, на которых выставляются невысокие обороты вращения инструмента. Перед началом сверления режущую часть сверла необходимо обработать смазывающим составом: смазанный инструмент легче входит в структуру обрабатываемого материала и создает меньшее трение в зоне выполнения обработки. Смазывать сверло можно кусочком обычного свиного сала или солидолом, а при обработке вязких материалов для этих целей используют машинное масло.
Если нарезать резьбу необходимо в деталях небольшого размера, их следует предварительно зафиксировать, используя для этого слесарные тиски. Начиная сверление, инструмент, зафиксированный в патроне оборудования, надо расположить строго перпендикулярно к поверхности обрабатываемой детали. Следует регулярно смазывать метчик и следить за тем, чтобы он не перекашивался и двигался строго в заданном направлении.
На входе в выполненное отверстие, как уже говорилось выше, надо снять фаску, глубина которой должна составлять 0,5–1 мм (в зависимости от диаметра отверстия). Для этой цели можно использовать сверло большего диаметра или зенковку, установив их в патроне сверлильного оборудования.
Процесс нарезания внутренней резьбы начинается с метчика №1, который первым устанавливается в вороток. Не следует забывать о смазке, которая обязательно должна быть нанесена на метчик для нарезания резьбы. Положение метчика относительно обрабатываемого отверстия надо выставить в самом начале работы, так как потом, когда инструмент будет находиться уже внутри отверстия, сделать это не получится. Нарезая резьбу метчиком, необходимо придерживаться следующего правила: 2 оборота метчика делается по ходу нарезания резьбы, 1 – против хода. Когда метчиком делается один оборот назад, с его режущей части сбрасывается стружка и уменьшается нагрузка на него. Нарезание резьбы плашкой выполняется по аналогичной методике.
Нарезав резьбу метчиком №1, в вороток устанавливают инструмент №2, а после него – №3. Обработка ими выполняется по вышеописанной методике. При нарезании резьбы метчиками и плашками необходимо чувствовать, когда инструмент начинает вращаться с усилием. Как только наступает такой момент, следует провернуть вороток в обратную сторону, чтобы сбросить стружку с режущей части инструмента.

Чем тверже обрабатываемый материал, тем обильнее надо смазывать метчик в процессе нарезки резьбы

Прежде чем выполнять внутреннюю резьбу при помощи метчика или нарезать резьбу плашкой на наружных поверхностях, следует хорошо изучить эти процедуры и строго следовать правилам их проведения. Только в таком случае можно рассчитывать на то, что результат удовлетворит вас своим качеством и точностью.

Конструкция

Производители постоянно совершенствуют модельный ряд метчиков, оптимизируя их геометрию под новые материалы и условия обработки. Но базовая стержневидная конструкция остается неизменной. На фото метчиков можно разглядеть ряд типовых решений, среди которых хвостовик, рабочая часть, канавки.

Каждый из них имеет свое назначение:

Канавки образуют режущие кромки, отводят стружку, облегчают подвод СОЖ. Они ориентированы прямолинейно или по винтовой линии. Метчики с левонаправленными винтовыми углублениями применяют при резьбообразовании напроход. Глухие отверстия получают правосторонними винтами. Число канавок варьируется в диапазоне 2-6 шт.

Калибрующий участок направляет метчик, предотвращает разбивание отверстия и зачищает резьбу. Для уменьшения трения выполнен с обратным занижением диаметра до 0,1 мм.

Инструмент для нарезания резьбы
