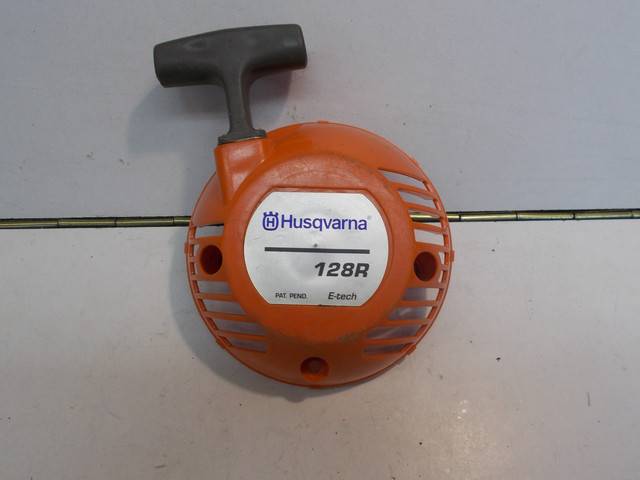

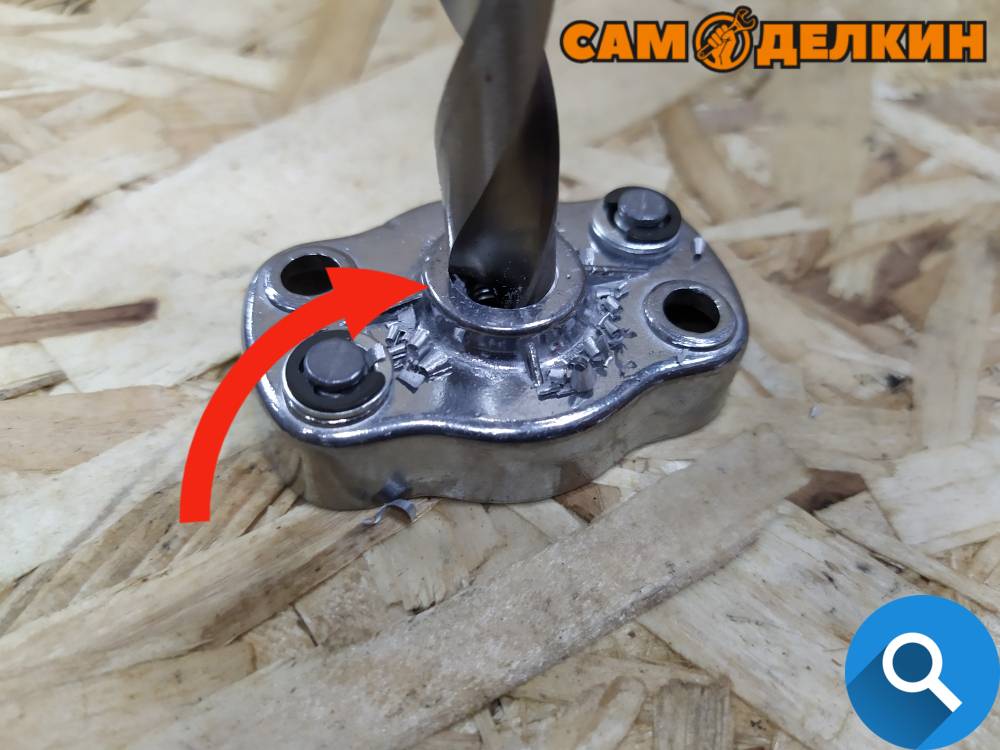

Храповик Хускварна 128 R - Ремонт своими руками

Почему не смазывается цепь

Масло не поступает на пильную гарнитуру в результате нарушения системы смазки цепи. Причины его следующие:

наличие дефектов в масляном насосе;
засорение фильтра, каналов;
дефекты сапуна;
разрыв масляного шланга;
несовпадения масляного отверстия на корпусе пилы и шине;
неисправность шестерни привода.

Демонтаж и разборка деталей позволят исправить выявленные дефекты и устранить их заменой на новые.

Масляный насос отвечает за увеличенную или уменьшенную подачу масла и расположен с правой стороны бензопилы. Из-за его подтекания или загрязнения возможна недостаточная смазка. Его снимают после того, как раскручено сцепление.

Регулировка подачи масла на цепь осуществляется путем настройки масляного насоса.

Возможные неисправности редуктора триммера, редуктора бензокосы, редуктора мотокосы

Неисправность — редуктор триммера очень нагревается. Неисправность редуктора бензокосы и редуктора мотокосы такая же как у триммера. Причины неисправности — отсутствие смазки в редукторе, неподходящая смазка либо необкатанность нового редуктора (когда детали ещё не притёрлись). Ремонт триммера своими руками — добавить смазку в редуктор триммера, поменять смазку либо обкатать триммер в щадящем режиме (выработать три бачка горючего при маленьких нагрузках и с повторяющимися остановками для естественного остывания).
Неисправность триммера — стук, свободный ход и заедание при вращении вала редуктора триммера, редуктора мотокосы либо редуктора бензокосы. Причины неисправности — разрушение 1-го из подшипников в редукторе триммера из-за отсутствия смазки в редукторе, не соответственной смазки, жёстких критерий эксплуатации триммера, повреждения пыльников на подшипниках при их установке. Ремонт триммера своими руками — заказать у дилера подшипники и поменять их (там стоят два либо три закрытых подшипника) – подробнее см. ниже «Как разобрать редуктор триммера / редуктор бензокосы / редуктор мотокосы».
Неисправность триммера — редуктор шатается либо слетает с трубы триммера. Причины неисправности — механическое повреждение корпуса редуктора – к примеру, если откололся кусочек корпуса при сильном ударе ножиком о тяжкий металл либо камень (либо если разрушить корпус редуктора, к примеру, молотком при ремонте). Ремонт триммера своими руками — поменять корпус редуктора. Либо, если откололся маленький кусочек, сделать железный хомут, стягивающий место разлома. Ремонт бензокосы своими руками аналогичен ремонту триммера.
Неисправность триммера — редуктор на трубе не зажимается. Как указывает практика, совершенно редуктор не слетает с трубы, но на теоретическом уровне — он может слететь с трубы совместно с вращающимся ножиком. Неисправность бензокосы подобна триммеру. Причины неисправности триммера — износ места посадки редуктора на трубе (истёрся алюминий трубы под редуктором). Ремонт триммера своими руками — подмотать матерчатую изоленту на трубу под редуктор либо поменять трубу.
Неисправность триммера — ножик триммера совершенно не стал крутиться (с соответствующим железным звуком) либо перестаёт крутиться при больших нагрузках (с жестким грызущим звуком). Причины неисправности — износ зубьев на конической шестерне в редукторе триммера. Ремонт триммера своими руками — поменять пары конический шестерён (заменяется пара) в редукторе – подробнее см. ниже «Как разобрать редуктор триммера / редуктор бензокосы / редуктор мотокосы».

Нюансы регулировки

После проведения регулировки, бензопила должна легко набирать и сбрасывать обороты, стабильно работать на низких и высоких оборотах. Если цепь пилы после проведения корректировки винтов управления карбюратором вращается на холостом ходу, это признак того, что настройка проведена неправильно и необходимо откорректировать положение винта (Т).

Также, при регулировке карбюратора Хускварна стоит учитывать время отклика бензопилы на вращение винтов. Настройки меняются не сразу, а в течение пяти, десяти секунд.

Один из показателей неправильно проведенной регулировки, это сильное дымление при работе пилы, что свидетельствует о большом количестве топлива, поступающем в камеру сгорания. При возникновении такой ситуации, нужно откорректировать положение винта (L).

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:

Шкив стартера полностью лопнул, или на нем появились трещины;
Лопнула пружина;
Порвался трос стартера.

Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:

Чтобы найти причину поломки стартер с бензопилы потребуется снять. Для этого нужно открутить отверткой винты, при помощи которых удерживается защитная крышка с прикрепленным к ней стартером;
После снятия крышки необходимо аккуратно отвернуть винт, посредством которого стартер крепится к защитной крышке;
Затем нужно попробовать плавно запустить стартер – для этого снимите с него пружину и зажимы;
Далее со стартера для осмотра снимается катушка с тросом.

В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:

Различные повреждения шкива в виде разрывов или трещин преимущественно в задней части детали – они мешают нормальной работе всего стартера;
Повреждение стартерной пружины облегченного запуска – в таких случаях неисправной может быть не только сама пружина, так и место ее фиксации – это самая уязвимая часть пружины;

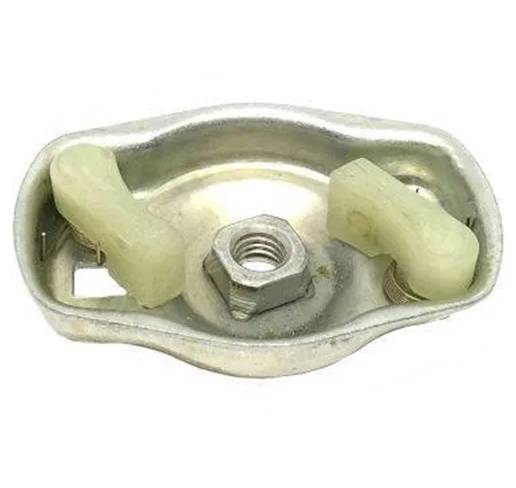

Повреждена собачка маховика стартера.

В любом из случаев любая неисправная деталь должна быть полностью заменена новой запчастью.

Ремонт механизма запуска

При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:

Замены шнура запуска бензопилы

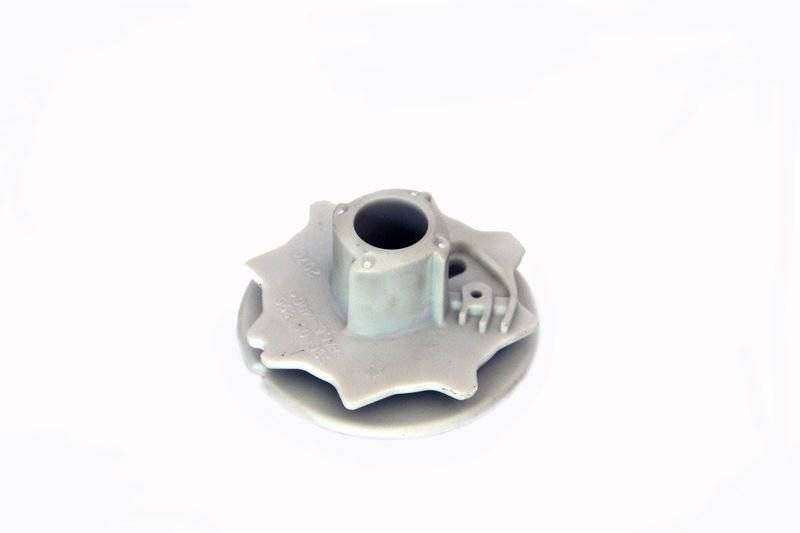

Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.
Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.

После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.

Алгоритм и описание настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Непосредственно перед регулировкой, необходимо провести полную диагностику пилы и убедится в том, что отсутствует затруднение подачи топлива и подсос воздуха в картер бензопилы. Также необходимо убедиться в чистоте воздушного фильтра и при необходимости заменить его на новый.

Порядок проведения работ следующий:

На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
Производится запуск двигателя и прогрев пилы в течение нескольких минут.
При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.

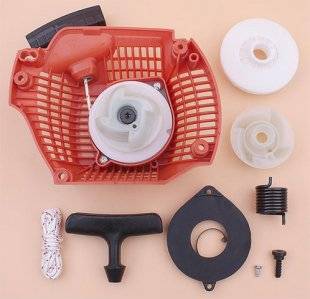

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
определяют, почему механизм запуска сломался;
если пружина разрушилась практически полностью, то ее заменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

укладывают две шайбы, между которыми помещают пружинку;
ставят на место чашку с усиками;
закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

снимают со стартерного шнура ручку;
затем веревку вставляют в катушечный паз;
производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

старый шнур снимают;
выбирают подходящую по размеру веревку (толщине и длине);
продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
взводят пружину, производя требуемое число оборотов;
закрепляют ручку.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Основные проблемы и неисправности карбюратора.

Сетка Есть только две задачи с этим элементом:

Чтобы определить причину неисправности, открутите крышку топливного фильтра, чтобы снять сетчатый фильтр. Если на нем просто скопилась грязь, это поможет промыть бензином или продуть.

Обязательно установите новый фильтр, если есть какие-либо видимые повреждения. Также может быть повреждение топливопровода (попробуйте проверить этот элемент во время ремонта).

Стартер карбюратора почти всегда не работает из-за засоров. Для стирки используйте ацетон или такой же бензин.

Продувка деталей карбюратора забитым сжатым воздухом является приемлемой и удобной практикой ремонта.

Корпус дроссельной заслонки, пакеты с деталями карбюратора, впускная или выпускная труба. все эти детали подлежат разгерметизации. Вероятно, вы можете проверить простой способ. замазать проблемную область мыльными отложениями.

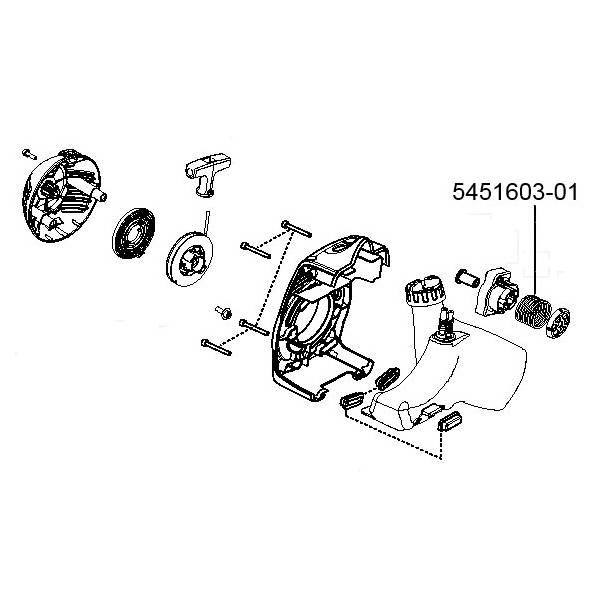

Как правильно собрать стартер

Нюансы конструкции и взаимодействия деталей механизма определяют сложность его обслуживания. Ручной пуск бензопилы состоит из минимального набора компонентов, чья работа построена на предельно простом принципе, интуитивно понятном при первом, вдумчивом разборе. Объяснить, как собрать стартер бензопилы, можно очень кратко, парой-тройкой следующих предложений:

Ленточная пружина вкладывается в свой корпус и вместе с ним устанавливается на стартер. Барабан с зафиксированным шнуром размещается на пружине, цепляясь выемкой за её ухо. Конструкция прижимается винтом с шайбой через отверстие в храповике.

Этот беглый экскурс отражает главные шаги сборки. Более подробное описание каждого движения, с нюансами различных моделей, процессом натяжения шнура и заменой собачек, наглядно представлено в изложенных выше инструкциях. Выбирайте интересующую вас тему, читайте, смотрите и реализуйте.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

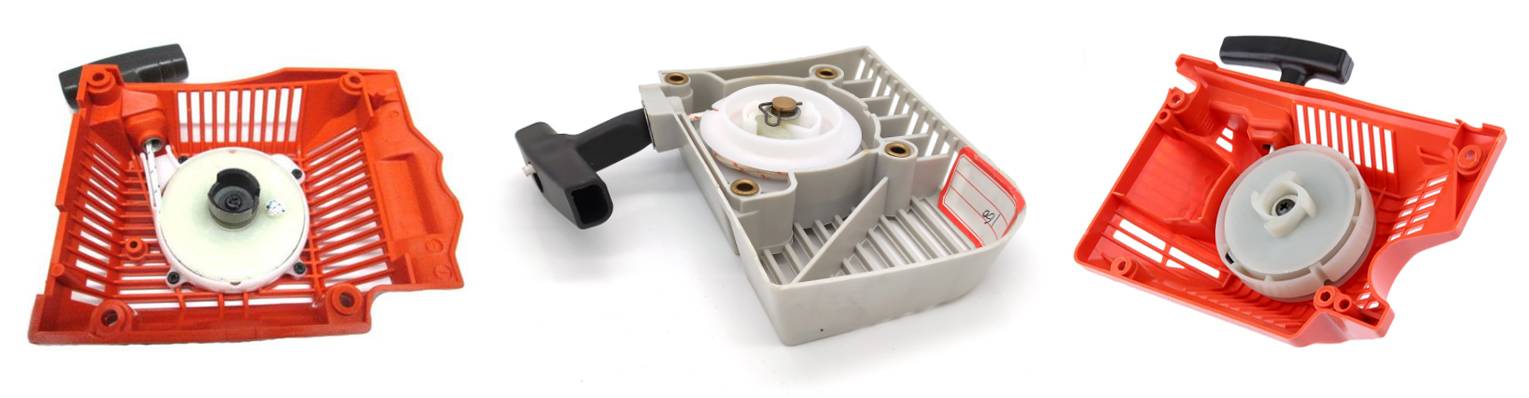

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

Откручивают крепежные винты и снимают крышку.
Отворачивают винт, который прикрепляет механизм к защитной крышке.
Плавно запускают стартер, сняв с него пружину и зажимы.
Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
Проверяют свечу зажигания на наличие искры.

Смотрите » Как самостоятельно изготовить снегоход и другие самоделки из бензопилы Дружба

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

набор отверток;
веревка.

Замена пускового шнура выполняется следующим образом:

Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
Затем демонтировать стартер с корпуса инструмента.
После этого необходимо повернуть крышку и провести осмотр.
Затем демонтировать зажим и пружину.
Следует развязать узел на веревке.
Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
После этого закрутить крышку при помощи крепежных винтов.
В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

Демонтировать стартер с корпуса инструмента.
Снять защитную крышку.
Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
Второй конец шнура продеть в отверстие защитной крышки.
Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
Проверить работу пружины после вытягивания и отпускания механизма.
Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
Демонтировать шкив и шнур.
Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

Аккуратно извлечь обойму механизма.
Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
Заправить пружину и вставить ее в механизм стартера.
Аккуратно зафиксировать обойму.

В конструкции бензопилы стартер отвечает за исправный запуск двигателя инструмента

С течением времени владельцы бензопил сталкиваются с необходимостью ремонта этого важного узла. И, чем раньше удастся устранить неисправность, тем меньше будут поддаваться износу другие важные детали и механизмы инструмента

Особенности Хускварна 236

Компания Хускварна старается соответствовать всем существующим стандартам защиты окружающей среды и по этой причине оснащает свои пилы современными двухтактными двигателями, сделанными с применением технологии X-Torq. Именно такой двигатель устанавливается на пилы Хускварна 236.

X-Torq

Суть системы заключается в том, что цилиндр при работе продувается при помощи чистого воздуха, в то время как на обычных двигателях продувка выполняется новой порцией топливной смеси.

Это решение позволяет снизить количество не сгоревшего топлива в выхлопе и сделать его более экологичным и безопасным для человека и окружающей среды.

Плюсом данной технологии является и пониженный расход топлива. К минусам можно отнести незначительную потерю мощности, по сравнению с пилами аналогичными по объему двигателя.

Праймер

Еще одна конструктивная особенность Хускварна 236, это ручной топливный насос, который называется праймер.

Насос установлен на корпусе бензопилы и предназначен для того, чтобы облегчить запуск после длительного простоя. Для того чтобы накачать топливо в главную камеру карбюратора достаточно всего пару раз нажать на праймер, после чего продолжить запуск согласно инструкции, которая имеется на корпусе бензопилы.

Комбинированное управление

Еще одна конструктивная особенность Хускварна 236, это комбинированный рычаг, при помощи которого можно управлять положением воздушной заслонки и останавливать двигатель.

Функция достаточно полезна, по заявлению производителя, она позволяет повысит стабильность работы двигателя бензопилы.

Система очистки воздуха

В конструкции Хускварна 236 используется центробежная система очистки под названием Air Injection. Она позволяет увеличить промежуток между обслуживанием воздушного фильтра, что положительно сказывается на стоимости владения бензопилой.

Техническое обслуживание

Текст

115302726 Rev. 2 7/15/10 Russian — 27

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Глушитель разработан для снижения уровня шума и отвода выхлопных газов в сторону от оператора. Выхлопные газы имеют высокую температуру и могут содержать искры, которые могут воспламениться при попадании на сухие горючие материалы. Глушители оборудованы специальной искроулавливающей сеткой. Сетку следует проверять и при необходимости чистить. Если сетка повреждена, ее следует заменить в сервисной мастерской.

Если сетка часто бывает засорена, значит функция катализатора ухудшена. Обращайтесь к вашему продавцу за советом. Засоренная сетка может привести к перегреву и, как следствие, к повреждению цилиндра и поршня.

ВНИМАНИЕ!

Нельзя пользоваться машиной, если глушитель поврежден или плохо закреплен. Убедитесь, что болты глушителя затянуты.

ПРЕДУПРЕЖДЕНИЕ! Глушители

с катализаторами в процессе работы сильно нагреваются и некоторое время после выключения остаются горячими. Это происходит и на холостом ходу. Прикосновение к ним может привести к ожогу кожи. Помните об опасности возникновения пожара!

ПРЕДУПРЕЖДЕНИЕ! Глушитель

содержит в себе химические вещества, которые могут быть канцерогенными. Не допускайте соприкосновения с этими веществами в случае повреждения глушителя.

ВНИМАНИЕ: Помните, что

выхлопные газы двигателя содержат монооксид углерода; это может вызвать отравление угарным газом. По этой причине не следует запускать двигательв помещении и в других плохо проветриваемых местах. Выхлопные газы двигателя имеют высокую температуру и могут содержать искры, которые в свою очередь могут привести к воспламенению. Нельзя запускать двигательв помещении или вблизи горючих материалов! Свеча зажигания

На состояние свечи зажигания влияет: ·

Неправильная регулировка карбюратора.

Несоответствующая топливная смесь (слишком большое содержание или неверный тип масла).

Загрязненный воздушный фильтр.

Эти факторы вызывают появление нагара на электродах свечи зажигания, что может вызвать проблемы при работе и при запуске. Если двигатель не набирает мощность, плохо заводится или плохо работает на холостых оборотах, прежде всего проверьте свечу зажигания. Если свеча загрязнена, прочистите ее и проверьте, чтобы зазор между электродами составлял 0,6

мм. Свечу зажигания необходимо

менять примерно через один месяц работы или еще раньше в случае необходимости.

Болты глушителя

Сетка

Все виды поломок стартера бензопилы и техника правильного устранения дефектов

Стартер, как и любые другие детали инструмента, подвержен износу. Рано или поздно он придет в негодность, и понадобится его либо заменить, либо же ремонтировать. Конечно же ремонт является более рациональным способом решения проблемы, однако возможность его реализации зависит от причины и вида неисправности.

Ресурс стартера зависит от разных факторов:

качество составных деталей механизма;
частота запуска мотора инструмента;
правильность реализации процесса (нельзя резко дергать ручку механизма, и также категорически запрещено удерживать ее в вытянутом состоянии при запущенном моторе).

Определить, что стартер бензопил неисправен, можно по характерным признакам. При дергании за ручку, ощущается легкость процесса. Что говорит о том, что барабан не входит в зацепление с маховиком. Однако признаки зависят от вида неисправностей, поэтому детально проанализируем их.

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
(H) – отвечает за тягу на высоких оборотах и их количество;
(Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.
