Технические характеристики грейфера на гусеничной базе
Рабочая область | База: экскаватор полноповоротный гусеничный Применение: разработка котлованов, глубиной от 6 до 30 метров в условиях тяжелой проходимости и значительных перепадах рельефа Особенности эксплуатации: максимальное давление на грунт достигается при работе с любой стороны экскаватора Оборудование: телескопический гидравлический грейфер с челюстным ковшом Доп. оборудование: ковш стандартный Объем ковша грейфера, высота разгрузки, максимальная глубина копания и дальность подачи ковша приведены в таблице:
В случаях, когда разработку грунта необходимо вести за пределами максимальной дальности подачи ковша, грейферы оснащают челюстным ковшом с пониженным объемом для уменьшения давления на узлы телескопического механизма, что позволяет эффективно работать с небольшими отклонениями от вертикали. |
Габариты Согласно ПДД при перебазировке негабаритных гусеничных экскаваторов обязательно сопровождение ГАИ. Перевозка производиться только в ночное время, согласно режиму введенному на МКАД для движения грузовых транспортных средств. |
| A | B | C | D | E | F | |
| Hitachi 135 | 7,31 | 1,47 | 0,89 | 2,88 | 2,69 | 2,74 |
| Hitachi 225 | 8,94 | 1,99 | 1,01 | 3,37 | 2,8 | 3,08 |
| CAT 324 | 10,06 | 2,94 | 1,06 | 3,45 | 2,99 | 2,98 |
| все размеры указаны в метрах |
Если вас заинтересовали услуги или аренда представленных моделей грейферов — узнайте цену!
Посмотрите другие статьи нашего справочника
Автопарк экскаваторов в аренду для всех видов работ
Наш автопарк состоит из экскаваторов разных типов, для следующих видов работ:
- погрузка/разгрузка сыпучих материалов в самосвалы;
- разработка, планировка, погрузка и перемещение грунта;
- разработка и рытье котлована;
- копка траншей (для фундаментов, коммуникация и т.п.);
- извлечение грунта из котлованов и обратная засыпка;
- добыча полезных ископаемых;
- разработка карьера;
- вскрытие асфальтового покрытия и мерзлого грунта;
- демонтаж зданий, разбор завалов, измельчение строительного мусора;
- чистка и вывоз снега;
- копка и очистка водоемов;
- очистка берегов и поверхности водоемов;
- работы в карьерах;
- дорожно-строительные работы.
Гидравлические грейферные экскаваторы SANY. Грейферные установки для бетонируемой стены в грунте.
Гидравлические гусеничные грейферные экскаваторы (боковые экскаваторные грейферные установки) применяются для устройства бетонируемых фундаментов типа «стена в грунте».
Грейферные экскаваторы производства компании SANY Heavy Industry Co., Ltd. оснащаются агрегатами ведущих мировых производителей — Caterpillar, Bosch Rexroth, Brevini, Bonfiglioli и других.
Модельный ряд
Sh450
| Sh450A
| Sh450D
|
Sh500
| Sh500C
| Sh500D
|
Sh500E
| SH500
| SH520
|
Грейфер
грейфер
Компания SANY Heavy Industry Co. Ltd. выпускает грейферы разных типов. Грейферный экскаватор SANY может быть укомплектован грейфером, который наилучшим образм подходит к геологическом условиям и требованиям заказчика.
Грейфер рамный: Рамный грейфер | Грейфер усиленный: Усиленный грейфер |
Грейфер двухстоечный: Двухстоечный грейфер | Грейфер узкий: Узкий грейфер |
Грейфер для твёрдых пород: Грейфер для твёрдых пород |  Гидравлический гусеничный грейферный экскаватор |
Грейферный экскаватор SANY работает на объектах строительства

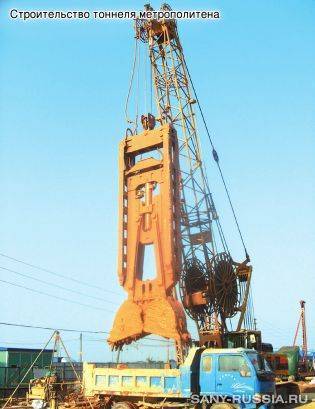

Грейферный экскаватор SANY Sh450D на строительстве станции метрополитена в районе горы Лотос в г. Шэньчжэнь, Китай |  Грейферный экскаватор SANY работает в пров. Гуандун в Китае |
Грейферный экскаватор SANY Sh450 работы по устройству 42-метровой траншеи на строительстве коммерческого центра Мэй Флауэр в Шанхае, Китай |  Грейферный экскаватор SANY на строительстве тоннеля Даланского метрополитена в Дунгуане, пров. Гуандун, Китай |
Грейферный экскаватор SANY Sh500C во Вьетнаме | Грейферный экскаватор SANY Sh500C работает в Ухане, Китай |
Грейферный экскаватор SANY Sh500C | Гусеничный грейферный экскаватор SANY Sh500C |
 Грейферный экскаватор SANY в Гуанчжоу, Китай |  Грейферный экскаватор SANY работает на водохранилище Сицюаньянь в Китае |
См. также: Грейфер для стен в грунте, применяемый с роторной буровой установкой
Грейферы
Грейферы демонтажные
Грейферы копающие
Грейферы лесные 2-х пальцевая подвеска
Грейферы лесные однопальцевая подвеска
Грейферы для металлолома
Грейферы погрузочные 2-х челюстные
Грейферы с модулем HPX мини экскаваторы
Грейферы с модулем HPX

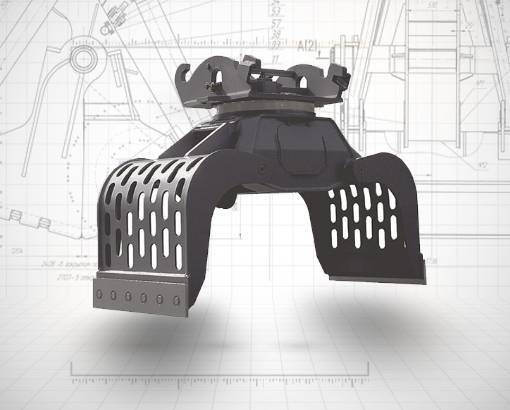

Грейферы сортировочные
Грейферы HAMMER отмечены исключительной производительностью и надежностью в работе.
В конструкции грейферных захватов применяются только высококачественные компоненты и износостойкие стали HARDOX, WELDOX и CRACOX.
Сфера применения грейферов HAMMER обширна:
перевалка в морских и речных портах; погрузка/разгрузка и сортировка металлолома; обработка круглого леса; работа на манипуляторных установках.
Приобретение грейфера HAMMER — это уверенность в выполнении задач любой сложности с минимальными временными и финансовыми затратами.
При подборе грейфера следует учитывать:
базовый носитель: его вес и характеристики гидравлической системы; кинематику рабочего оборудования (в т.ч. длину оборудования с учетом удлинителей, адаптерных плит и т.п.); тип и габариты материала, который будет перегружаться, для сыпучих — насыпную плотность материала; грузоподъёмность как самого грейфера, так и базовой машины на максимальном вылете стрелы; максимальный вес противовесов согласно спецификации базового носителя.
Продажа грейферов ведущего немецкого производителя Kinshofer в России осуществляется под брендом Hammer. Грейферные захваты применяются для широкого спектра задач: погрузка/разгрузка материала в вагоны, самосвалы, баржи, перегрузка, сортировка, а также демонтаж легких конструкций из пенобетона, гипсобетона.
Немецкий производитель грейферов Kinshofer разработал особую конструкцию, исключающую гидроцилиндры. При работе оборудования с одним гидроцилиндром (или двумя) всегда есть риск повредить шток – а значит риск дорогостоящего ремонта и долгого простоя техники.
Гидравлический грейферный захват Hammer с планетарным ротатором устойчив к серьезным нагрузкам. А взаимозаменяемые челюсти делают это оборудование универсальным! Стоимость/цена комплекта зависит от выбранных челюстей. У нас вы можете купить любые варианты: ковшовый грейфер, погрузочный, копающий, усиленный бревнозахват и проч.
Установка гидравлических грейферов и гидроразводок к ним производится силами нашей сервисной службы. Компания «Традиция-К» имеет склады по всей России (главный склад в г.Москва). Расходные материалы и запчасти для нашей навески всегда есть в наличии и стоят недорого. Узнать, сколько стоит челюстной ковш Hammer, и заказать его вы можете в нашем Департаменте навесного оборудования. Каталог «Навесные грейферы» спрашивайте у наших менеджеров.
Магнитные и пневматические грейферы
Устройство пневматических ковшей ничем не отличается от конструкции гидравлических грейферов. Но такое оборудование приводится в действие сжатым воздухом, который нагнетается в систему при помощи компрессора.
Принцип работы магнитного грейфера основан на возникновении магнитного поля, что происходит при подаче электрического тока к катушкам возбуждения. После подачи тока магнит сближается с грейфером и смыкает челюсти. Как правило, магнитные грейферы имеют большой ковш, который не только захватывает сыпучие материалы, но и притягивает ферромагнетики (железо, сталь), что значительно повышает объем перегружаемого материала.
Ковши и клещи: различия захватов по видам челюстей
Формы челюстей определяют, с каким типом материалов приспособлен работать захват:
- Грейферы-ковши применяются для осуществления копательных работ, используются при добыче полезных ископаемых. Им зачастую приходиться работать с плотным грунтом, поэтому, кромка ковша может быть дополнительно оснащена заостренными зубьями;
- Грейферы-клещи предназначены для погрузки леса-кругляка, различных труб (как из металла, так и из пластика), работы с металлоломом;
- Грейферы-вилки обычно применяются в агропромышленном секторе – с их помощью удобно заниматься погрузкой сена, силоса, иных рассыпных либо волокнистых материалов.
Различные сыпучие/мелкокусковые грузы (особенно те, которые могут вытечь) загружаются с помощью закрытых (или полузакрытых) грейферов-ковшей. Именно их плотное смыкание лопастей не позволяет растерять груз.
Также захваты могут различаться и по траектории применения. Копательные приспособлены под ярко выраженный острый угол врезания в рабочую поверхность, в то время как погрузочным достаточно работы под прямым углом.
Помимо прочего, некоторые грейферы могут быть многофункциональными и изготавливаться под конкретные нужды. Как правило, такие модели оснащаются роторным вращателем грейфера, что позволяет орудовать ими как для копания, так и для погрузки.
Навесное оборудование JCB Грейферный ковш
Информация
готова предложить большой ассортимент навесного оборудования, ручного инструмента и спецтехники JCB. Вся продукция произведена в Великобритании. Статус официального партнера позволяет нам устанавливать минимальные цены на грейферные ковши и другую технику, а также постоянно иметь в наличии все позиции, перечисленные в каталоге. На грейферы для экскаваторов и другое навесное оборудование, которое можно купить в «ЛОНМАДИ», действует гарантия производителя. Грейферный ковш экскаватора или манипулятора — это простое и эффективное грузозахватное устройство, применяемое для подъема и погрузки сыпучих материалов, а также выемки разработанного грунта из глубоких котлованов. При изготовлении современных захватов применяется мощный гидравлический привод, обеспечивающий надежное удержание груза. Некоторые модели могут оснащаться челюстями круглого сечения, подходящими для рытья колодцев.
Грейферные захваты для металлолома и другого груза, представленные в продаже, имеют гидроцилиндры увеличенного размера. Конструкция грейферов усилена в местах, испытывающих наибольшие нагрузки. Все важные узлы надежно защищены, что предотвращает случайное повреждение при работе с твердыми материалами. Гибкие шланги, которые устанавливаются на грейферные захваты для бревен и металлолома, имеют увеличенную толщину и выполнены из материалов, стойких к истиранию и не деградирующих под воздействием агрессивных веществ, высоких температур и УФ-излучения.
По желанию заказчика грейфер может комплектоваться телескопическим оборудованием, позволяющим работать в котлованах глубиной до тридцати метров. При использовании подобной техники следует учитывать, что использование удлиненных грейферных ковшей для кранов или экскаваторов требует от операторов тщательного соблюдения техники безопасности. Перед началом работы необходимо убедиться, что поверхность, на которой находится техника, обеспечивает достаточный запас устойчивости.
Преимущества заказа грейферов для экскаваторов у нас
Желаете уточнить характеристики или стоимость оборудования? Обратитесь к консультантам компании. Мы готовы помочь с подбором грейферного ковша для экскаватора или манипулятора по доступной стоимости. Вся техника поставляется напрямую со склада и регулярно имеется в наличии. «ЛОНМАДИ» располагает сетью представительств, позволяющей приобрести спецтехнику, оборудование и ручной инструмент за пределами Москвы.
В компании можно не только купить гидравлический грейфер и другое навесное оборудование. Вы нуждаетесь в профессиональных услугах по техобслуживанию и ремонту? В распоряжении «ЛОНМАДИ» имеется собственный сервисный центр, в котором есть всё необходимое для проведения качественной диагностики и ремонтных работ любой сложности. Компания использует OEM-запчасти и расходные материалы, рекомендованные производителем. Заказчики, занимающиеся ремонтом самостоятельно, могут купить запасные части для грейферных ковшей отдельно.

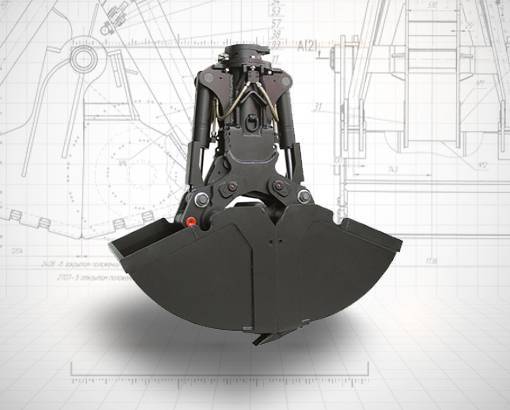

Разновидности грейферных ковшей
Грейферные ковши отличаются наличием металлических челюстей, при помощи которых производится захват материала. В зависимости от количества челюстей устройство бывает:
- одночелюстное;
- двухчелюстное;
- многочелюстное (максимум восемь челюстей).
Ковш грейферный на сегодняшний день может быть выполнен с достаточно широким спектром необходимых свойств. В зависимости от целей и требуемой производительности можно подобрать оптимальный вариант.
Технические характеристики грейферного ковша (стандартный 0,45 м³)
| Наименование | Единицы измерения | характеристики |
| Высота | м. | 1,75 |
| Ширина захвата | мм. | 1650 |
| Ширина режущей кромки | 850/650 | |
| Высота подъема | 3510 | |
| Объём ковша | м³ | 0,45 |
| Грузоподъемность | тонн | 0,4 |
| Масса ковша | кг. | 280/260 |
| Длина | м. | 0,84 |
| Ширина | 1,15 |
Правила безопасности при чистке колодца
Если выбран ручной способ чистки, человек, спускающийся в шахту, для обеспечения своей безопасности должен иметь:
- 2 помощников, которые должны держать в поле зрения работающего внизу, переговариваться с ним, подавать инструменты, поднимать мусор и быть готовыми в любой момент оказать помощь;
- страховочный пояс, независимо от глубины;
- каску, непромокаемые сапоги и одежду;
- лестницу на подпорной платформе.
Нельзя спускаться на дно колодца с кем-то из помощников, т.к. в случае непредвиденной ситуации достать двух человек из шахты намного сложнее. Работая на дне, нужно часто менять положение ног, чтобы избежать засасывания.
При чистке насосами необходимо сделать следующее:
- перед началом работ замерить сопротивление изоляции обоих агрегатов — оно должно быть более 0,5 МОм;
- заземлить оба насоса;
- не допускать перекручивания кабелей и перегиба шлангов;
- исключить протечки воды на верхний (подающий) насос;
- работать в резиновой обуви.
Чистка дна грейфером наиболее безопасна. Чтобы не подвергать риску свое здоровье, нужно:
- подготовить площадку возле колодца — убрать посторонние предметы, выровнять;
- установить на лебедку тормоз-трещотку;
- работать в нескользящей обуви, каске и очках;
- соблюдать правила работы с грузоподъемными механизмами.
В колодец спускается один человек, второй страхует.
Технические характеристики грейферов
Технические характеристики этих машин имеют свои особенности. Канатные машины работают благодаря специальной системе приводных барабанов, на которые намотаны управляющие тросы. Количество барабанов и канатов зависит от типа машины.
Выделяют следующие виды канатных механизмов:
- Одноканатные.
- Многоканатные, которые в которых может быть от 2 до 4 канатов.
Тросы приводятся в движение с помощью лебедок, установленных на подъемном механизме. На крючок помещается грейфер.
Канатные грейферные экскаваторы имеют разную частоту копания, что определяется весом машины и скоростью, с которой челюсти смыкаются между собой.
Приводные грейферы приводятся в движение с помощью силового усилия, которое ему обеспечивают дизельный или электрический двигатель. Такой механизм является отдельной частью экскаватора, размещаясь внутри грейфера или на погрузочно-подъемной системе.
Приводные конструкции делятся на гидравлические, электромагнитные, пневматические, электромеханические.
На экскаваторе стоят разные виды элементов для захвата груза и грунта (челюстей). Форма ковша и его створок зависит от вида материала, с которым экскаваторщик будет работать. К основным видам челюстей ковша относятся:
- Ковшеобразные, предназначенные для копания и добычи ископаемых.
- Клещеобразные, применяемые для погрузки круглого леса, труб.
- Вильчатые, которые устанавливаются на сельскохозяйственное оборудование для погрузки соломы, силоса и волокнистых материалов.
- Закрытые и полузакрытые, с помощью которых грузятся сыпучие, текучие и мелкокусковые грузы.
- Открытые (при смыкании они не могут образовать сплошную поверхность) для работы с другими типами грузов.
Если механизм применяют для рытья колодцев, скважин и траншей, то имеет значение размах челюстей. Лучше всего, чтобы ширина этого параметра была равна ширине копания. В продажу выпускают модели с изменяющейся и фиксированной шириной размаха. Если возникнет необходимость поменять ширину челюстей, то сделать это можно своими руками.
В том случае, если нужно копать или грузить неоднородные по твердости и структуре породы, то стоит применять грейферы с механизмом независимого смыкания челюстей. За правильную работу отвечает пружинный механизм, который приводит в движение каждую часть ковша. Если механизм отрегулирован правильно, то агрегат будет без проблем проводить захват груза.
Выпускаются экскаваторы, на которых на каждую челюсть установлен индивидуальный привод, в результате чего повышается мощность и производительность техники.
Как и большинство экскаваторов, грейфер может вращаться вокруг собственной оси. Осуществляется это благодаря роторной установке.
На каждой модели есть специальный подъемно-погрузочный ротатор — система, работа которой направлена на захват грузов с любой поверхности и положения. Например, если грейфер применяют для переноса контейнеров, труб или емкостей, то ротатор позволяет взять их только с конкретного места.
Устройство
Грузозахватный орган грейферного крана представляет собой челюсти, предназначенные для зачерпывания. В процессе работы челюсти размыкаются и смыкаются. Устройство челюстей грейфера представляет собой две вертикальные стенки и днище, образующие обособленную емкость, в которой происходит подъем и перенос материала. Челюсти имеют шарнирное присоединение с несущей тяговой траверсой, что позволяет управлять ими с помощью поддерживающего и замыкающего канатов. Грейферные лебедки обеспечивают натяжение канатов и их регулирование их скоростей.
Грейферные краны устроены также, как мостовые. Рабочий механизм закреплен на подвижной металлической конструкции. При поперечном разрезе она представляет собой П-образную балку, поэтому ее принято называть мост, или подкрановая балка. Тележки, перемещаемые по рельсам или поясам подкрановой балки, предназначены для подъема и перевозки грузов вдоль пролета. Для обеспечения движения тележки снабжены специальными ходовыми колесами-роликами. Диаметр и частота вращения каждого ролика различны, пропорционально максимальному и минимальному радиусу.
Назначение
Грейферные краны, благодаря специфическому устройству грузозахватного приспособления, предназначены для транспортировки труднозачерпываемых типов груза. Зачерпывающая способность грейфера устанавливается на стадии проектирования и испытания машины. Фактическая зачерпывающая способность, то есть масса груза, связана с несколькими параметрами:
- насыпная плотность материала;
- ширина челюстей и расстояние между режущими кромками;
- податливость груза внедрению грейфера;
- коэффициент уплотнения материала.
Для определения зачерпывающей способности грейфера используются данные ГОСТ 24599-87 Грейферы канатные для навалочных грузов. В стандарте также определены основные транспортируемые материалы:
- песок сухой тяжелый;
- свинцовый и железорудный концентрат;
- уголь;
- гипс кусковый;
- глинозем;
- зерно пшеницы;
- каменноугольный кокс;
- порошкообразный апатит.
Свойства сырья, такие как плотность, твердость, величина фракций или кусков влияют на производительность крана, поскольку имеют разное сопротивление, требующее корректировки усилий и способов управления зачерпыванием. Например, при сильном натяжении поддерживающих канатов невозможно перемещение верхней траверсы. Вследствие этого машина зачерпывает небольшой объем материала.
Это интересно: Поверка и калибровка цистерн бензовозов
Профилактика колодца
Профилактика проводится весной и включает следующие работы:
- осмотр шахты и наружной части колодца;
- дезинфекция.
После зимы в стволе можно обнаружить трещины, смещение колец и другие повреждения. В этом случае планируют ремонтные работы.
Дезинфекция необходима, если:
- колодец был затоплен паводковыми водами и весенними ливнями;
- в воде обнаружены трупы мелких животных;
- из шахты пахнет гнилью;
- источником не пользовались зимой.
Самый простой метод профилактической дезинфекции — с использованием перманганата калия:
- 1 ст.л. марганцовки в порошке растворить в 1 ведре воды, вылить в колодец и перемешать, поднимая и выливая воду из ведра, или другим способом.
- Закрыть колодец и оставить на 5-8 часов.
- Выкачать воду насосом.
Чтобы колодец и вода в нем оставались как можно дольше чистыми, проводят такие профилактические работы:
- при нерегулярном использовании хорошо прокачивают воду;
- устраивают глиняный замок и своевременно его ремонтируют;
- не оставляют источник открытым, чтобы избежать попадания листьев, веток, мусора;
- строят навес (домик);
- устанавливают комплексные фильтры.
Ультрафиолетовые лампы эффективно очищают воду и позволяют реже проводить профилактическую дезинфекцию с помощью химических реагентов.
Вместо эпилога
Проведенный анализ рынка показывает, что данный сегмент достаточно полно насыщен различными моделями и позволяет сделать разумный выбор. Если останавливаться на иностранных брендах, то ими больше наполнен вторичный рынок. Российские бренды занимают среднюю позицию на первичном рынке, но только благодаря своей пониженной цене. В любом случае, выбор между б/у и новым оборудованием следует делать исходя из текущих задач и предполагаемой длительности применения устройства. Стоит отметить, что сориентироваться по ценам посредством мониторинга интернет-площадок в отношении новых моделей совершенно невозможно – на новые экземпляры цену возможно узнать только запросив ее напрямую у дилера либо производителя. В свою очередь, поиск необходимой модели на вторичном рынке крайне ограничен, как правило, там не возможно собрать грейферный захват полностью «под себя» и приходиться долго искать нужную комплектацию в уже готовом варианте.
Особенности и предназначение
Кран с грейфером предназначен для перемещения грунта, измельченных горных пород, ферромагнитных материалов, металлической стружки, лома и пиломатериалов большой длины. Подобное оборудование востребовано на складах и в судостроительных доках. Встречаются установки, используемые для подъема различных грузов с поверхности водоемов.
Существует 2 разновидности рабочего органа грейфера:
- С 2 челюстями. Узел используется для перемещения сыпучих грузов с мелким размером фракции.
- С большим числом челюстей (3 и более). Установка предназначена для работы с грузами, состоящими из крупных фрагментов (камней, осколков скальных пород и т.д.)
Возможны 2 типа привода рабочего органа:
- Канатного типа. Подобные установки оснащаются лебедками с электрическим приводом, перемещение узлов крана выполняется при помощи тросов.
- Приводные машины, у которых грейфер приводится установленным непосредственно на узле электрическим или гидравлическим устройством. При использовании гидравлики на кране имеется отдельная насосная станция, снабженная расходным баком для жидкости.
Конструкция крановой установки аналогична устройству подъемных машин общего назначения. Разница заключается в схеме грузозахватных приспособлений и тележек. На рабочей тележке устанавливается дополнительный кабельный барабан, предназначенный для управления рабочим узлом. Подобное решение встречается на магнитных установках. Барабан кабеля имеет привод от рабочего механизма, что обеспечивает равенство скоростей разматывания и сматывания тросов и электропроводки.
К характеристикам грейферных установок относят:
- грузоподъемность;
- вместимость рабочего ковша;
- допустимую плотность перемещаемого груза;
- направление размыкания ковша (вдоль или поперек направляющего моста);
- скорости перемещения ковша вверх-вниз и движения моста;
- тип подводки электроэнергии;
- условия работы машины (внутри помещения или на открытом воздухе);
- температуру окружающей среды на высоте расположения рабочих элементов;
- вид управления (из кабины, от пульта или комбинированный).
