Гидравлическая рохля. Грузоподъёмность, размеры, принцип работы

Что делать, если рохля не опускается и как отремонтировать

Тележка наклоняется вниз под собственным весом. Если этого не происходит, то надо выявить один из факторов.

Причина 1. Некорректно работает рычаг перепускного клапана

При нажатии запорное устройство не открывается до нужного уровня. Проблему можно решить с помощью регулировочной гайки. Если это не помогает, то надо проверить все рычаги и тяги на исправность и добиться движение штока в нужном диапазоне. Для проверки работоспособности необходимо опускать тележку без нагрузки.

Причина 2. Коррозия на рычажно-тяговом механизме

При неблагоприятных внешних условиях и длительном хранении без использования аппарата, внутри движущихся узлов возникает ржавчина. Это сильно препятствует их свободному движению. Обязательно очистите точки вращения от продуктов коррозии и грязи и смажьте литолом. Затруднение опускания паллеты вниз может возникнуть из-за механического износа осей. В этом случае надо восстановить или заменить рычажно-тяговый механизм.

Причина 4. Изменение геометрии углового рычага

При неравномерном распределении груза на вилах возможна деформация двух рукоятей. Они должны работать синхронно. Любые изменения параметров повлекут за собой неправильное поднятие и опускание вил тележки. Не советуем Вам пытаться их восстановить. Лучшим решением является замена всей пары.

Причина 5. Главный клапан гидроузла поломался при механическом воздействии

Если не удалось восстановить складское устройство по выше перечисленным факторам, то, вероятнее всего, у Вас именно такая неисправность. Попробуйте перебрать клапан, возможно, там произошло засорение абразивными частичками.

Услуги по ремонту от ООО «Стелла-техник»

На базе компании работает современный сервисный центр, где проводится ремонт и техническое обслуживание любой складской техники. Благодаря большому опыту мастера организации устраняют поломки тележек в кратчайшие сроки. Если восстановление нормальной работы рохли требует замены комплектующих, специалисты применяют запчасти от ведущих мировых производителей.

По требованию клиента мастера проводят модернизацию роклы. Например, устанавливают ролики, которые выдерживают более высокие нагрузки, чем заводские детали. Поскольку компания располагает большими складскими запасами комплектующих, заказчикам не приходится долго ждать доставки запчастей. Часто ремонт проводится прямо в день обращения.

Чтобы узнать подробности заказа услуг по ремонту гидротележек, свяжитесь со специалистами ООО «Стелла-техник» по телефонному номеру.

Как выбирать?

Рохля Jungheinrich

При выборе рохли следует прежде всего исходить из требуемого функционала и цены. Интенсивность работы ручного штабелера, вес груза на поддоне ограничены физическими возможностями оператора.

Поэтому технические характеристики (масса груза, высота подъема) стоит выбирать лишь из тех, которые в принципе могут понадобиться на предприятии, где устройство будет использоваться.

По ценам различаются следующие градации:

качественные дорогие рохли мировых брендов — Rocla, Yale, ВТ, Jungheinrich, Pfaff Motion выбирают примерно 10 % покупателей; не менее качественные рохли средней стоимости европейских компаний второго ряда типа Lema Engineering (LM), Otto-Kurtbach – 70 процентов спроса; дешевые модели китайских и иных азиатских производителей имеют около 20 процентов рынка, советуюем обратить внимание на бюджетные рохли Grost;

Надо отметить, что откровенный брак или некачественная работа в этом случае может иметь место, лишь если речь идет о подделке продукции знаменитого европейского производителя. Если же соответствие продукции мировым стандартам контролируется акционерами или франчайзинг из развитых стран, экономия может быть вполне оправданной. Например, если купить тележку NOBLIFT китайско-американского предприятия Noblelift Equipment, вы получите изделие класса «Премиум» значительно дешевле аналогичного устройства из США.

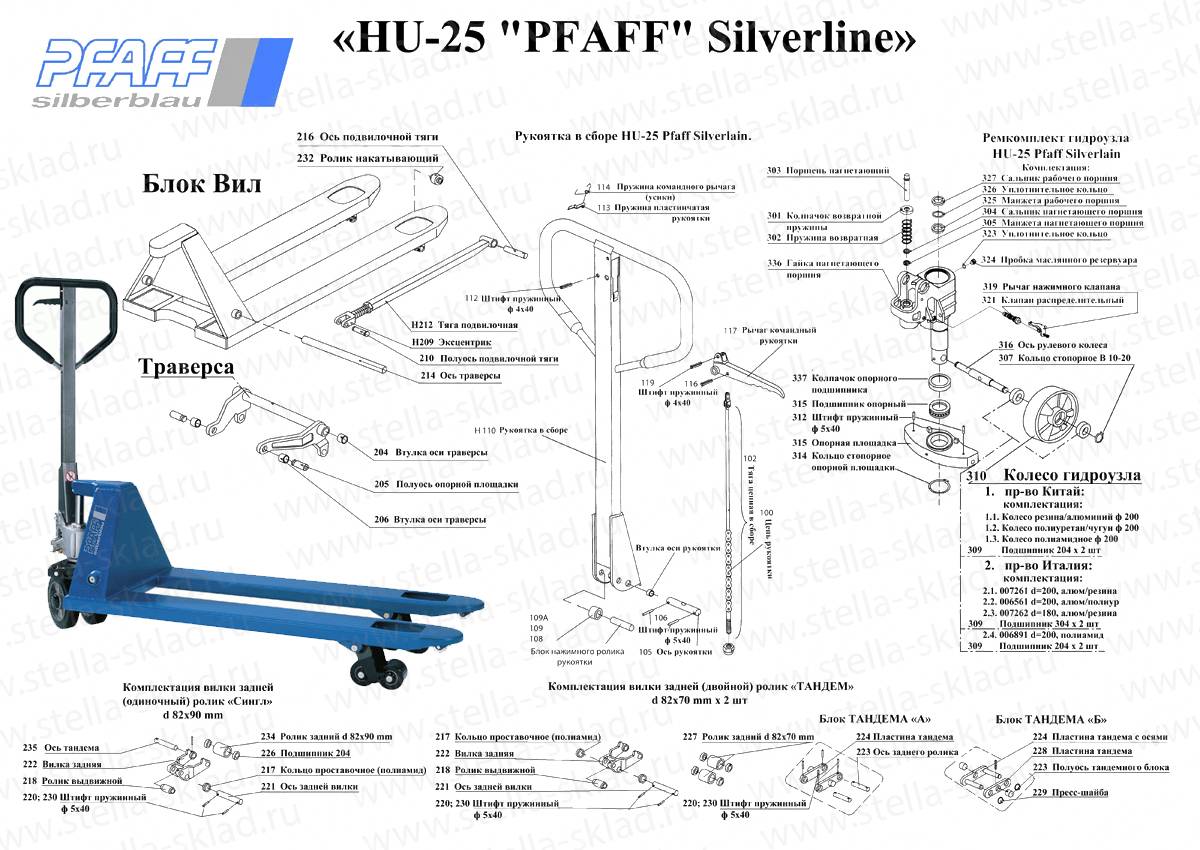

Устройство рохли

Для управления рохлей оператор использует специальную длинную ручку с рычагом управления, регулирующим положение вил. Она же отвечает за направление движения рохлей, поскольку напрямую соединена со сдвоенными рулевыми колёсами.

Самым важным механизмом рохли является гидравлический узел, благодаря которому происходит захват, подъём и последующее опускание палеты. Он находится на подвижной площадке и приводится в действие насосом. Для захвата палеты оператор подкатывает рохлю вплотную, опускает вилы в нижнее положение и вводит их в специальные пазы, после чего для перемещения груза нужно приподнять груз.

Для подъёма палеты оператор многократно нажимает на ручку, тем самым нагнетая воздух в системе до нужного уровня. Давление в гидросистеме передаётся в шток рабочего цилиндра, в следствие чего происходит поднятие вил. Для того чтобы поднять вилы в максимальное положение оператор должен сделать 5-7 движений ручкой. Чтобы опустить вилы с палетой оператору достаточно изменить положение рычага.

Как пользоваться тележкой на гидравлике

Благодаря задействованному гидравлическому рычагу погрузчик делает рабочего в 75 раз сильнее. Техника позволяет без капли пота передвигать паллетированные грузы весом в несколько тысяч килограмм. Вилки поддевают паллету, а затем поднимают груз на комфортную для перевозки высоту. Подъем осуществляется после 10-12 движений ручкой – действие нагнетает давление в домкрате до необходимого значения. Выпускаются модели с ускоренным подъемом, когда необходимый показатель давления достигается за 4-6 движений. Минус таких машин в малой грузоподъемной способности.

Ручная тележка состоит из трех основных частей: вил, ручки с гидравлическим рычагом, колес. Что касается последних, то они встречаются различного диаметра: маленький придает машине маневренность, а большой удобен на длительных расстояниях. Колеса с полиуретановым покрытием идеальны для ровных полов, а жесткие пластиковые подходят для использования на улице. Во втором случае будьте готовы к грохочущему звуку во время перевозки груза.

Из чего состоит транспортировщик и принцип работы

Составляющие очень просты и понятны обывателю:

• Металлические вилы, которые поднимают и опускают тяжесть на паллетах.
• Ручка для управления движения оборудования.
• Одинарные, парные колеса из металла или полипропилена.
• Ножной или ручной рычаг для подъема и опускания товара.
• Гидравлический аппарат, состоящий из привода, хромированного поршня и клапана перегрузок.
• Механизм для подъема.
• Ножные или ручные тормоза.

Принцип работы подъемного прибора схож с деятельностью обычного домкрата. Необходимо плавными движениями накачать ручку для поднятия тележки на требуемую высоту. Обычно для этой цели достаточно 6-7 движений. После этого виллы поднимаются на максимальное значение – 0,22 м. Этого хватает для перевоза крупногабаритных тюков на короткое расстояние. Все манипуляции производятся посредством ручки. Также поворот вилл зависит от подъемной консоли, размещенной в подвижном корпусе рычажного устройства. Она помогает захватить груз, находящийся в поперечном направлении.

Современные технологические процессы помогли улучшить конструкцию складской повозки. Теперь с ее помощью можно узнать вес товара, изменить межосевой промежуток между захватом вилл и опрокинуть продукцию.

Виды тележки, рохли (роклы)

Условно можно выделить шесть групп этих изделий по техническим характеристикам и выполняемым задачам:

Классические

Общие характеристики типовых изделий
Длина(см)	От 110 до 280
Высота(см)	от 108 до 125
Ширина(см)	от 53 до 58

Длина рассчитана на работу со стандартным поддоном и составляет 1,5 метра. Из этих соображений спроектирована ширина – 0,54 м. Высота ручки (1,24 м) подходит под средний рост кладовщика и позволяет легко делать все операции. Ширина полозьев вил не превышает 16 сантиметров, поэтому они свободно проходят в просвет европаллета. Ориентировочный вес – 80-90 килограмм.

Удлиненные

Существует группа товаров, линейные размеры которых потребовали создания транспортировщика с глубоким выносом вил. В этом случае длина увеличилась до двух метров. Таким инструментом удобно захватывать, например, стопку фанеры. Ширина оставлена прежней для сохранения универсальности. Конечно, увеличилась масса до 120 кг.

Укороченные

Параметры остаются такими же, только вынос вил составляет 80 сантиметров. Это кардинально повышает маневренность, что позволяет использовать их для тесных складских помещений. Соответственно вес изделия стал меньше на 20 кг.

Низкопрофельные

Имеются нестандартные просветы под поднимаемым грузом, что необходимо для экономии места в складе. В этом случае используются тележки с минимальным опусканием вил до 5,5 сантиметра. Остальные параметры остаются стандартными. Стоит заметить, что такое оборудование более критично к качеству поверхности пола.

Электрические

Багаж размещается на полки, на определенное место складирования. Для этого выпускаются повозки с ножничным поднятием, максимальная высота которых составляет до 80 сантиметров. Для снижения физической нагрузки в таких моделях часто ставят электрический привод, помогающий передвигаться без применения силы со скоростью до 6 км в час.

Специализированные

Производители транспортировщиков предлагают устройство с дополнительными опциями. Например, электронные весы, которые взвешивают багаж с погрешностью до полкилограмма. Другой пример – это бочковоз, оснащенный приспособлением захвата и удержания стандартных 200-литровых емкостей.

Название	Рохля для бочки	Опрокидыватель для бочки	Опрокидыватель с подъемником
Модель	DT250	HD80A	DA40B
Описание	Специализированная до 210 литров;	С функцией опрокидывания – 210л.	Функция подъема на высоту 1,35 метра.
Гр. подъемность в килограммах	250	364	400
Размер (см)	57,2	57,2	57,2
Вес тележки (кг)	42	50	190

В последнее время компании стали оснащать складское оборудование высокотехнологичными устройствами: сканером штрихкода и маршрутизатором. Это сильно упрощает логистику внутри помещения.

Пятёрка качественных и недорогих моделей

«BF»

Характеристики:

Размер: 540 × 1130 см;
Длина вил: 800 мм;
Грузоподъёмность: 2,5 т;
Ролики: 2, полиуретановые;

Цена: 9 600 руб.

Размер: 68 × 155 см;
Длина вил: 1150 мм;
Грузоподъёмность: 2,5 т;
Ролики: 2, нейлоновые;

Цена: 10 800 руб.

Параметры:

Размер: 54 × 155 см;
Длина вил: 1150 мм;
Грузоподъёмность: 1,5 т;
Ролики: 2, стальные;

Цена: 11 154 руб.

Размер: 380 × 1130 см;
Длина вил: 900 мм;
Грузоподъёмность: 0,5 т;
Ролики: 1, нейлоновые;

Цена: 9 180 руб.

разработал модель Т20 – QL с быстрым подъёмом

Параметры:

Ширина поверхности вил: 550 мм;
Длина вил: 1150 мм;
Грузоподъёмность: 2 т;
Высота подъёма: 200 мм;

Цена: 12 480 руб.

Подробное видео, рассказывающее о выборе и разновидностях гидравлических тележек.

Особенности устройства и сфера применения гидравлических тележек

Это устройство представляет собой П-образную тележку, у которой функцию кузова выполняют двузубые вилы с колесами. А на соединении этих «зубов» находится гидравлический подъемный механизм и рукоятка. Рукоятка же играет роль рычага при подъеме и руля — при перевозке. Вилочная конструкция устройства обуславливает его основную функцию – перевозку грузов, лежащих на поддонах. Благодаря безопасному и простому исполнению эти агрегаты могут использоваться людьми, не имеющими специальных навыков и знаний. В СССР, такие тележки появились в 60 годах 20 века. Основным поставщиком была финская компания Rocla, давшая агрегату удобное название – рохля.

Принцип работы и устройство гидравлической рохли

Действующим элементом гидравлической рохли является привод на основе насоса. Развиваемое им давление посредством плунжеров передаётся на рабочую подвижную площадку, которая может перемещаться в высотном направлении. Реже встречаются конструкции с комбинированным перемещением площадки – не только в высоту, но и по противоположной оси.

Управление плунжером производится при помощи ручки, размеры и эргономика которой определяет удобство пользования гидравлической рохлей. Захват груза производится консольно расположенными вилами, которые также управляются гидроприводом. Опорной поверхностью для вил служат передние колёса, в то время как задние колёса соединяются с передними механическим образом. Подъём паллет с грузом с поверхности пола осуществляется в результате последовательных качаний насоса, перемещающего вилы вверх.

Благодаря тому, что подъёмная консоль размещена в подвижном корпусе рычага, вилы могут поворачиваться на некоторый угол. Это обеспечивает захват груза не только в продольном, но и в поперечном направлениях.

Современные исполнения гидравлической тележки позволяют ей выполнять и некоторые дополнительные функции, в частности, изменять межосевое расстояние между вильчатыми захватами, взвешивать груз, а при необходимости – и опрокидывать его.

Гидравлические рохли классифицируются по следующим эксплуатационным показателям:

По размерам вил (обычно в пределах 600…1800 мм, но выпускаются конструкции с длиной вил 3000 мм).
По конструкции рабочей консоли и переключателя режимов работы.
По наличию тормоза. В первом случае гидравлическая рохля может использоваться и на наклонных поверхностях.
По грузоподъёмности. Условно рассматриваемые конструкции подразделяют на малые, грузоподъёмностью до 1500 кг, средние – до 2500 кг и крупные – свыше 2500 кг.
По высоте подъёма (до 200 мм) и выдвижению вильчатых захватов.
По размерам и материалу колёс – сталь, чугун, алюминий или высокопрочный полиуретан. Передние ролики часто выполняются сдвоенными.

Выбор параметров зависит от условий использования гидравлической рохли. Например, для маневрирования в замкнутом пространстве склада или железнодорожного вагона, агрегат может иметь вилы уменьшенной длины; наоборот, когда необходимо одновременно захватить две паллеты с грузом, и область манёвра позволяет это сделать, вилы могут быть длиннее.

Сколько стоит рохля?

Составляющими цены для рохли являются фирма-производитель, грузоподъёмность и функционал.

Минимальной ценой будут отличаться устройства:

грузоподъёмностью до 2000 кг;
нейлоновыми или резиновыми колёсами, смонтированными в подшипниках скольжения;
без дополнительных опций;
без антикоррозионного покрытия всех узлов трения;
с передними колёсами минимального диаметра (70 мм и менее);
с рычагом малой длины: потребуется большее число качаний для подъёма паллеты на ту же высоту;
снабжённые не предохранительным клапаном, а обычным переключателем направления подачи рабочей жидкости.

Среди наиболее рейтинговых мировых производителей гидравлических тележек находятся компании «JUNGHEINRICH» (Германия), «MITSUBISHI» (Япония), «PRAMAC LIFTER» (Италия), «BT» (Швеция), «BV» (Дания), «HYSTER» и «BOSS» (Великобритания), «MIC» (Франция)

На гидравлические рохли именно этих производителей следует обратить наибольшее внимание, если потребителю важна не столько цена тележки, сколько её надёжность и долговечность

Ценовой диапазон описанных устройств – от 12000 до 56000 руб. В частности, брендовые гидравлические рохли от JUNGHEINRICH грузоподъёмностью 2300 кг стоят 23000 руб., от MITSUBISHI грузоподъёмностью 2000 кг – 36000 руб., от PRAMAC LIFTER грузоподъёмностью 2000 кг – 22000 руб., от ВТ грузоподъёмностью 1500 кг – 22000 руб., от BV грузоподъёмностью 2000 кг – 38000 руб., от HYSTER грузоподъёмностью 2500 кг – 48000 руб., от MIC грузоподъёмностью 3000 кг – 56000 руб.

Появление новой складской техники, называемой рохля, было вызвано увеличением товарооборота и загрузки складов. Нужны были простые и маневренные тележки с подъёмным механизмом, способные работать на ограниченном пространстве, и впервые такое устройство для поднятия и перемещения грузов на российском рынке представила финская фирма Rocla. Это название, звучащее по-русски как рохля, распространилось на подобные устройства и других производителей, которые можно купить на рынке складских механизмов.

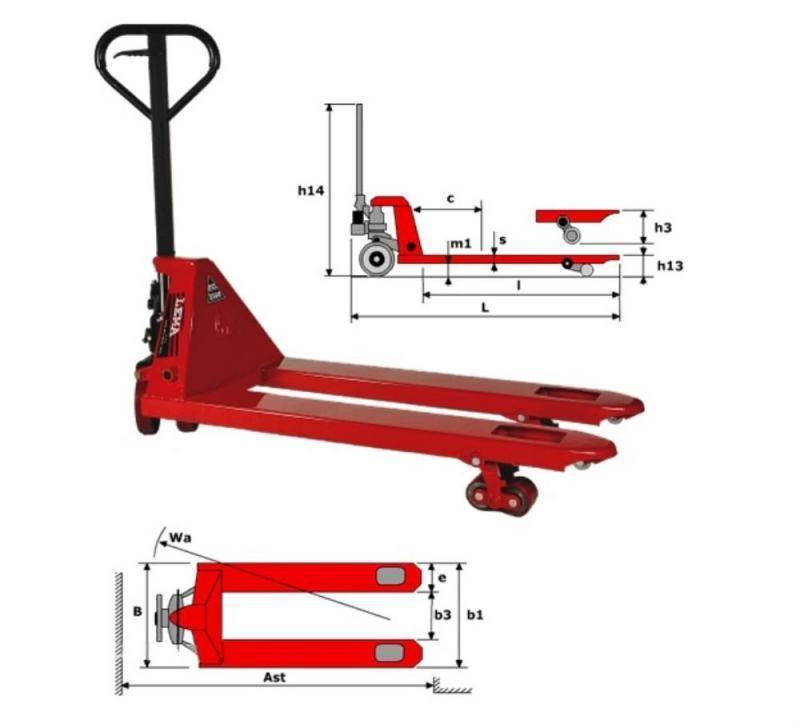

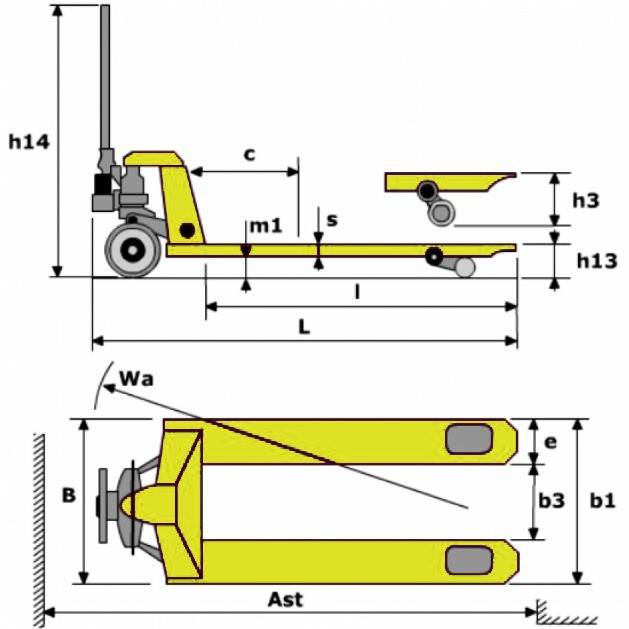

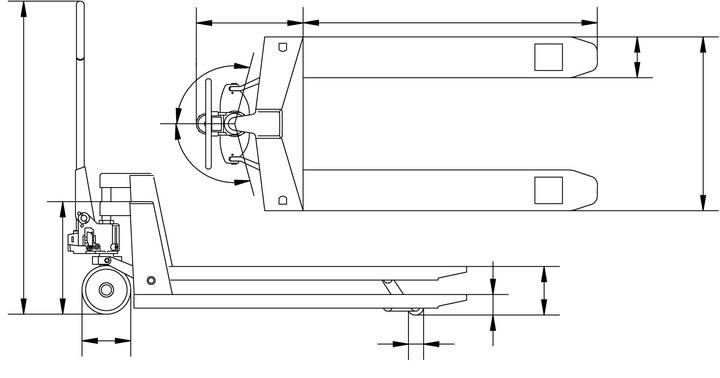

Характеристики (масса, грузоподъемность, длина вил, высота подъема)

Для разных складов, различных условий использования конструкция аппарата должна отличаться. Большую часть возможно складировать и перемещать транспортировщиком классического вида.

Размеры и вес рохли в зависимости от производителя могут отличаться параметрами грузоподъемности и диаметром колес.

Грузоподъемность	т	2,5
Длина платформы	м	1,15
Ширина	м	0,55
Высота платформы	м	0,2
Количество колес	шт	2/2
Диаметр задних колес	см	20
Диаметр роликов	см	8

Габариты

Для обслуживания багажа с большими размерами выпускается удлиненная тележка. Ее отличает от первой длина вил до 2 метров и повышенная масса до 3 тонн.

Высота подъема грузов

Нормой являются максимальное расстояние между полом и верхней частью платформы в 22 сантиметра. Такой параметр позволяет беспрепятственно перемещать стандартизированные паллеты, не допуская опрокидывания товара. Есть модели с минимальным опусканием до 0,055 м. Обычно просвет под поддоном должен составлять 8 см. Особым видом являются аппараты с ножничным подъемником, позволяющие поднять контейнер на восемьдесят сантиметров. Это упрощает перемещение деталей. Такой транспортировщик чаще используется на производстве.

Длина вил

В тесных помещениях, если габариты позволяют, удобно применять повозку – 0,8 метра. Это изделие имеет меньший радиус поворота и небольшой вес. При этом максимально поднимаемый груз должен составлять не больше 500 килограмм.

Грузоподъемность

Эта функция зависит от мощности домкрата, от возможности выдерживать нагрузки всей механической конструкции (жесткость вил, толщина и прочность деталей тяг, правильно подобранных роликов).

Вес

Современные изделия выгодно отличаются от предшественников. За счет использования высококачественных сталей, правильной подгонке всех узлов механизмов значительно уменьшилась масса. Это снизило нагрузки на сотрудников, а рабочие характеристики не пострадали.

Особенности гидравлической тележки

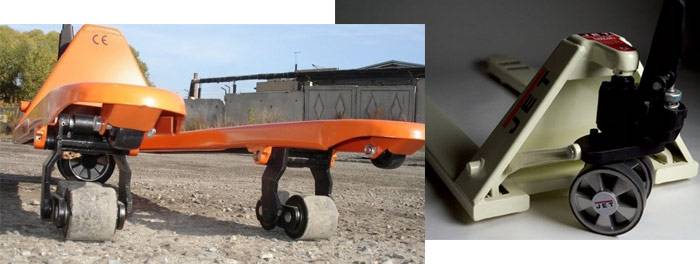

В зависимости от выполняемых задач, часто требуется оснащение инструмента расходными элементами – колесами. За время нещадной эксплуатации на производственных площадях с неровной поверхностью пола (трещины и выбоины в асфальте, бетоне), роликовые подшипники и шины колес часто выходят из строя. Уже через год приходиться их чинить или полностью менять.

Материал, которым покрывают обод колеса, делают:

• Из резины. Телеги с такими роликами хорошо и бесшумно передвигаются по бугристым полам, при этом не соскальзывают на кафеле. Им не страшна разлитая на поверхности жидкость, такая как: вода, метиловый спирт, денатурат. Выдерживают отрицательные температуры. Резиновыми шинами покрывают обода из стали или алюминия.
• Из нейлона. Колеса из этого материала хорошо удерживают большие грузы. Минусом является плохая проходимость по неровным дорогам. Гидравлическими транспортировщиками с такими роликами снабжают пищевые и фармацевтические производства, так как они не боятся агрессивных химических соединений (щелочных и кислотных растворов, различных растворителей, масел, соли и аммиака).
• Из полиуретана. Такие колеса славятся долговечностью, работают они в четыре раза дольше вышеперечисленных. Не бояться агрессивного воздействия химикатов.

Заменить изношенные ролики и колеса не составляет никаких проблем. После такой процедуры ваша рохля прослужит еще много времени. Весь ассортимент необходимой продукции вы можете найти на сайте торгово-производственной компании МПласт.

Оборудование оснащается:

• Тормозными системами. Эксплуатация показала необходимость обездвиживать колеса

Это важно, если поверхность склада имеет уклон. Многие современные модели оборудуются устройством, останавливающим качение

Управляющая ручка может находиться как на рукоятке, так и внизу, рядом с поворотными колесами.
• Измерителями веса товара. Очень полезная опция, позволяющая заметно сократить время кладовщика на учет.
• Выдвижными вилочными захватами. В некоторых случаях требуется поднимать тяжесть не с пола, а с определенной высоты. Простое приспособление очень облегчает работу грузчиков и монтажников.
• Подъемниками. Инженеры разработали рохли, способные не только перемещать, но и поднимать контейнеры с продукцией на высоту до 80 сантиметров.

Гидравлическая схема рохли

Устройством управления гидросистемой является насос и встроенный в ручку рохли трёхпозиционный переключатель хода плунжера («вверх», «вниз», «нейтраль»). Для гидравлических тележек большой грузоподъёмности привод может быть ножным.

Ручка обычно с резиновой подкладкой, подпружиненная, самонастраивающаяся под конкретные условия эксплуатации. Корпус насоса изготавливается методами точного литья, что минимизирует возможные утечки гидравлической жидкости. Исполнительный элемент гидропривода – поршень – изготавливается из высококачественной конструкционной стали, проходит упрочняющую термообработку и имеет защитное хромированное покрытие. От загрязнения зазоров плунжер защищается откидной крышкой, которая предохраняет поверхность штока плунжера от выпадения конденсата, если гидравлическая рохля эксплуатируется попеременно, то внутри помещения, то снаружи его. От перегрузки гидропривод защищается предохранительным клапаном.

Гидравлическая схема рохли работает так. Вилы заводятся в зазор между поверхностью и дном паллеты. При качании ручки поршень начинает подачу рабочей жидкости в нижнюю часть цилиндра, вызывая подъём штока с плунжером вверх. При обратном ходе стоку жидкости в цилиндр препятствует предохранительный клапан, который срабатывает только при перегрузке вил по опрокидывающему моменту. По достижении требуемой высоты паллеты с грузом, ручка управления гидроприводом переводится в нейтральное положение, после чего рохлю можно катить в необходимом направлении. Спуск поддона производится путём отключения управляющего клапана, что вызывает слив жидкости в бачок, либо (для трёхпозиционных переключателей) – поворотом ручки в направление «вниз». Вильчатые захваты опускаются, и тележка гидравлической рохли выводится из-под нижней плоскости паллеты.

Для поддержания гидропривода рохли в постоянной работоспособности задние и передние ролики, а также шток плунжера следует периодически смазывать при помощи пресс-маслёнки.

Надёжность применениярохли обеспечивается соблюдением некоторых обязательных правил:

Устройство нельзя нагружать усилием, превышающим номинальное.
Нагрузка должна равномерно распределяться между обоими захватами: это исключает их возможную деформацию.
В подшипниковые узлы роликов не должны попадать пыль, грязь, а также мелкие предметы.
Размеры пространства, в котором действует рохля, должны правильно соотноситься с размерами помещения, где находятся поддоны с грузом.
Накачку рабочей жидкости в гидроцилиндр следует производить при полной амплитуде движения ручки.
Для исключения износа колёс следует исключить движение рохли по неровному, грязному и шероховатому полу (особенно для пластмассовых роликов).
