Газовая горелка для кузнечного горна своими руками

Принцип работы

Суть рабочего принципа устройства проста: подготовить смесь газа и кислорода для горения, обеспечить стабильную подачу смеси и ее сгорания.

Газовая горелка также оснащается дополнительными возможностями, направленными, прежде всего на автоматизацию и поддержание безопасной работы оборудования. Эти функции обеспечиваются за счет применения таких узлов, как:

• Автоматика. За счет ее использования достигается остановка подачи газа к горелкам в случае аварийной ситуации. К примеру, такое отключение может произойти, если температура запальника станет ниже установленного уровня.
• Розжиг. Устройство работает на электричестве или от пьезоэлемента. Схема работы розжига выглядит так: природный газ подается в запальник, где он возгорается от искры (механически или автоматически), после чего розжиг разогревается до определенного уровня, отворяет клапан и дает газу направляться в горелку.

Устройство может работать на электричестве или от пьезоэлемента

Оборудование, которое используется в котельных, мало чем отличается по принципу функционирования от бытовых приборов. Однако таким устройствам свойственно выдерживать высокое газовое давление. Кроме того, промышленное оборудование оснащается фильтрами для отсеивания всевозможных смол и мелких пылевых частиц. Фильтрование позволяет повысить экономичность и технологическую эффективность эксплуатации оборудования.

Видео на тему

• 1 Материалы и инструменты для работы
• 2 Изготовление ручки и форсунки
• 3 Работы по улучшению регулировки пламени
• 4 Изготовление мини-горелки
• 5 Видео

Многие домашние мастера знают, что такое газовая горелка. Благодаря ей, можно выполнять сварку, наплавку и другие виды обработки изделий из металла, нагревать их и соединять. Принцип работы такого прибора в смешивании горючего газа и кислорода. В результате можно получить стабильное пламя, имеющее огромную температуру, которое тяжело потушить. Такие горелки могут быть универсальными или предназначенными для определенных работ. Тот факт, что пламя устойчивое, позволяет применять этот агрегат на воздухе даже в ветреных условиях. Ее можно как купить, так и сделать в домашних условиях. Если вы не из тех, кто ищет легких путей, предлагаем вам разобраться, как правильно сделать газовую горелку для пайки своими руками.

Советы по эксплуатации

Эксплуатация тандыра на газу проста в использовании:

1. Переносные печи прочно и надежно устанавливаются на поверхность пола. Вначале надо зажечь газовую горелку и нагреть стенки до оптимальной температуры, позволяющей запечь продукты. Чем сложнее приготовляемый продукт, тем сильнее надо разогреть тандыр. Затем загрузить приготавливаемую пищу и при необходимости накрыть крышкой, которая идет в комплекте с печью.
2. Небольшой газовый тандыр разогревается за тридцать минут, средние и большие печи набирают оптимальную температуру от сорока минут до одного часа. Важную роль в разогреве играет мощность подачи газа. Внутри печи на дно устанавливается газовая горелка, ее мощность и конструкция влияет на скорость разогрева.
3. Пища будет готовиться не за счет горения газа, а за счет разогретых до нужной температуры стен. Далее, следует контролировать ход приготовления и заботится лишь о готовности еды.
4. В комплекте к тандыру могут продавать специальные приспособления. К примеру, чтобы приготовить лепешки, нужны специальные термостойкие рукавицы до локтя (енгича), они защищают от ожогов. На одетую рукавицу крепится круглая подушка (рапида), с помощью таких приспособлений можно безопасно крепить лепешку на раскаленные стены. Многих интересует вопрос как тесто держится на вертикальной стене? Тесто само пристает к горячей поверхности, иногда стенки печи смазывают селенной водой для лучшего сцепления.
5. Снимают горячие лепешки с помощью щипцов. Для шашлыка устанавливают перегородки, вдоль которых вертикально навешивают шампура, большие куски мяса подвешивают на железные крюки. Овощи можно готовить на решетке, ее устанавливают на перегородки внутри. Часто в комплекте продают каменную дощечку, на ней запекают все что пожелают.
6. После окончания использования остатки пищи можно убрать, а жировые следы выгорят при следующем разогреве. Если стенки внутри состоят из керамического гладкого покрытия поверхность можно протереть влажной тряпкой без использования моющих средств.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Примерные размеры кузнечного горна

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

• Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
• Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
• Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
• Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
• Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Конструкция

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Изготовление стационарного горна

Обратите также внимание на цельный колосник, поз. 2

Он в данном случае специальный для горнов

Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом

Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

Самодельная фурма с воздушным душем

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, см. рис. справа, такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Наддувать воздушный душ пылесосом нельзя, топливо выдует. Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

Кузнечный горн из ведра

Создать кузнечный горн в домашних условиях можно из подручных материалов — к примеру, обычного ведра.

Создается такая печь достаточно просто: в стенках проделываются отверстия, внутренняя поверхность металла оьбшивается керамической ватой, способной выдержать температуру более 1200 градусов. Поскольку ведро обладает конусообразной формой, его необходимо правильно разместить, для чего устанавливаются ножки.

В средней части горна создается отверстие для горелки, в нижней прорезают вентиляционное отверстие. Шамотный кирпич, обладающий повышенной огнеупорностью, подкладывается на дно. Готовое оборудование нередко покрывают слоем термостойкой краски.

Виды горелок, применяемых для сжигания газа

С выбором оптимального исполнения горелки горна связаны вопросы величины угара металла во время нагрева под ковку, интенсивность поверхностного окалинообразования, а также суммарное потребление газа. Для горнов закрытого типа требуются горелки короткого пламени, которые обеспечивают быстрое и интенсивное перемешивание горючей смеси. Именно тогда КПД будет максимальным, а удаление продуктов сгорания из рабочей камеры горна – равномерным и эффективным.

Таким образом, газовая горелка должна обеспечивать:

1. Наибольший угол наклона готовой газовоздушной смеси при входе в рабочее пространство горна.
2. Высокую скорость выхода струи при малой её высоте и большой ширине.
3. Безопасность поджига газа.
4. Устойчивость процесса горения.
5. Нечувствительность к повышенной влажности внутри горна.
6. Безопасность при так называемом «обратном ударе», когда внезапное изменение направления тяги может погасить факел, что практически сразу же приведёт к взрыву в горне горючей смеси.

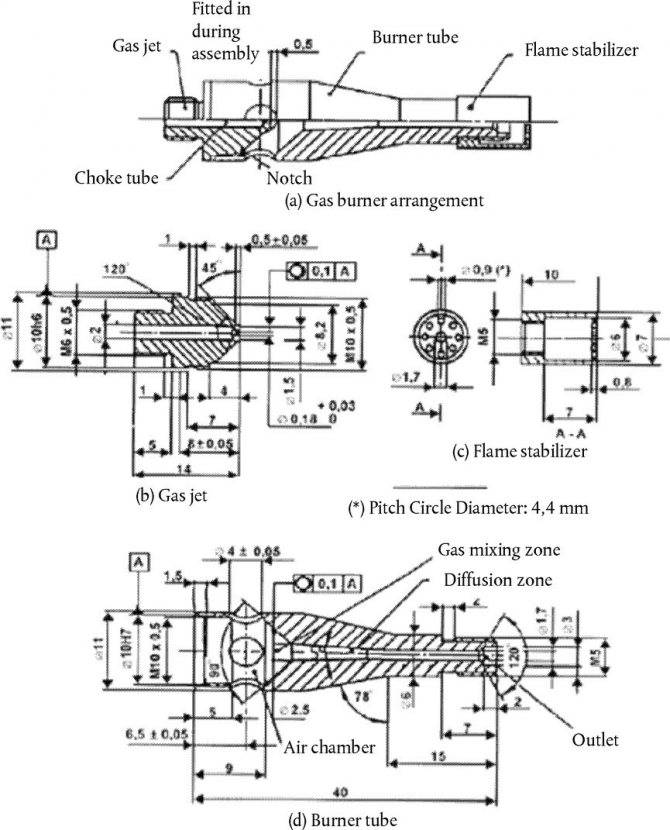

Чертежи газовых горелок

Чертеж газовой горелки

Чертеж горелки для кузнечного горна

Эскиз для самодельной газовой горелки

Таким образом, для сжигания пропана (из баллона или газопровода) применяются:

• Инжекторные горелки, обеспечивающие самозасасывание газа. При своей простоте они отличаются низкой экономичностью, поскольку допускают регулировку соотношения компонентов для сравнительно небольшого диапазона значений. Относительно горна, изготовленного своими руками, это чаще всего приводит к необходимости работать с недостатком воздуха;
• Горелки тангенциального типа (осеструйные), когда газ течёт вдоль оси, а воздушный поток – по касательной к корпусу смесителя. Смешивание здесь происходит довольно интенсивно, но и потери давления из-за завихрений также велики. Это сказывается на неравномерности количества подаваемого в горн воздуха, причём оно наибольшее там, где происходит контакт нагреваемого металла с подом горна. Соответственно, возрастают угар и образование окалины. Положительное качество тангенциальных горелок – их простота и надёжность;
• Вихревые горелки, где для перемешивания потоков используются направляющие спиральные пластины. В таких вариантах полное смешивание происходит только в устье, поэтому регулирование работой в данном случае – наилучшее, а потери давления практически отсутствуют. Некоторым недостатком считается конструктивная сложность, из-за чего даже при наличии чертежей изготовить вихревую горелку для горна в условиях домашней мастерской очень трудоёмко;
• Комбинированные горелки, которые сочетают в себе тангенциальный и прямоточный подвод. Регулируемость горючей смеси – наилучшая, поскольку изменением количества подаваемого между внутренним и внешним каналами воздуха можно регулировать длину факела в горне и, следовательно, управлять временем нагрева заготовок под ковку. Недостаток таких исполнений – большие габариты, что для малых горнов может оказаться неприемлемым. Также в минус можно поставить техническую сложность изготовления горелки с двойным потоком.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской

С большой осторожностью относимся к разного рода гипсокартонным конструкциям

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Горны, работающие на угле

Конструкция нагревательного устройства рассматриваемого типа включает в себя:

1. Свод и боковые стенки, которые выкладываются из огнеупорного кирпича (шамота или динаса).
2. Горновое гнездо, образуемое верхней поверхностью свода, где и нагреваются заготовки.
3. Зонт, снабжаемый откидными шторками, и призванный улучшать естественную тягу в рабочем пространстве.
4. Заднюю стенку (брандмауэр), в которой предусматриваются отверстия для подачи исходного воздуха.
5. Воздушный кран, предназначенный для включения подачи воздуха к горновому гнезду.
6. Защитный короб из жаропрочной стали, который соединяет между собой входную полость у крана подачи воздуха с горновым гнездом.
7. Закалочную ёмкость (она может быть стальной или кирпичной), предназначенную для охлаждения заготовок при их термообработке или для охлаждения самого горнового гнезда от перегрева и последующего образования температурных трещин.
8. Дымохода, через который производится удаление продуктов сгорания топлива.
9. Емкостей под хранение угля и различного кузнечного инструмента.

Принципиальная схема работы кузнечного горна

Твёрдотопливный кузнечный горн – довольно капризное нагревательное устройство, и его разогрев требует от кузнеца определённого практического опыта. Особенно трудно разжечь горн, который продолжительное время не эксплуатировался, а также, если внешние температуры и давление воздуха – достаточно низкие. Каменный уголь, который используется в таких горнах, должен соответствовать требованиям ГОСТ 8180.

Подготовка горна к нагреву металла производится в следующей последовательности:

• Их горнового гнезда удаляются шлаки, остатки кованого металла, зола и окалина (это следует выполнять даже тогда, когда после окончания работ поверхность была тщательно очищена);
• Дымоходы и воздухоподводящие каналы продуваются сжатым воздухом (для небольших по размерам кузнечных горнов можно использовать пылесос);
• На поверхность горнового гнезда насыпается небольшой слой угля, при этом отверстие защитного короба не должно полностью перекрываться;
• Сверху на уголь помещают ветошь, смоченную в легковоспламеняющейся жидкости или древесные опилки;
• После розжига, когда горение становится устойчивым, добавляют следующую порцию угля (фракция может иметь повышенную, по сравнению с исходной, крупность);
• Открывается кран подачи воздуха, и устанавливается в среднем положении;
• По мере прогорания интенсивность дутья постепенно увеличивают.

Необходимое качество прогрева заготовки под ковку в открытом горне обеспечивается формированием поверхностной корки, которая образуется при горении топлива.

Внутри корки – всегда более высокая температура, поэтому заготовку помещают внутрь, а сверху закрывают очередной дозой угля. Верхнюю поверхность корки стараются при этом не разрушить, поскольку в противном случае нагрев будет медленнее, а угар металла и окалинообразование возрастут. Иногда, для ослабления процессов науглероживания металла корку сбрызгивают водой.

В открытых горнах наименее интенсивный нагрев металла происходит на периферии горнового гнезда, поэтому свежий уголь подсыпают именно по периметру нагреваемой заготовки. Если слой корки становится слишком толстым (более 5…10 мм), его ломают, т.к. в этом случае теплопроводность к заготовке уменьшается.

Заготовку во время нагрева периодически поворачивают, чтобы обеспечить всем её частям одинаковые условия нагрева. Пламя при горении угля должно иметь равномерный цвет при минимуме копоти.

Цвета нагретой стали при различных температурах таковы:

• Цвета тёмной вишни – 700…7500С;
• Вишнёво-красный – 750…8000С;
• Красный – 800…8500С;
• Светло-красный – 850…9000С;
• Оранжевый – 900…10500С;
• Тёмно-жёлтый – 1050…11500С;
• Светло-жёлтый – 1150…12500С.

Перегрев металла выше указанных температур недопустим. Перегретый металл характеризуется крупнозернистой структурой, которая хуже поддаётся ковке, особенно при формообразовании сложных кованых элементов.

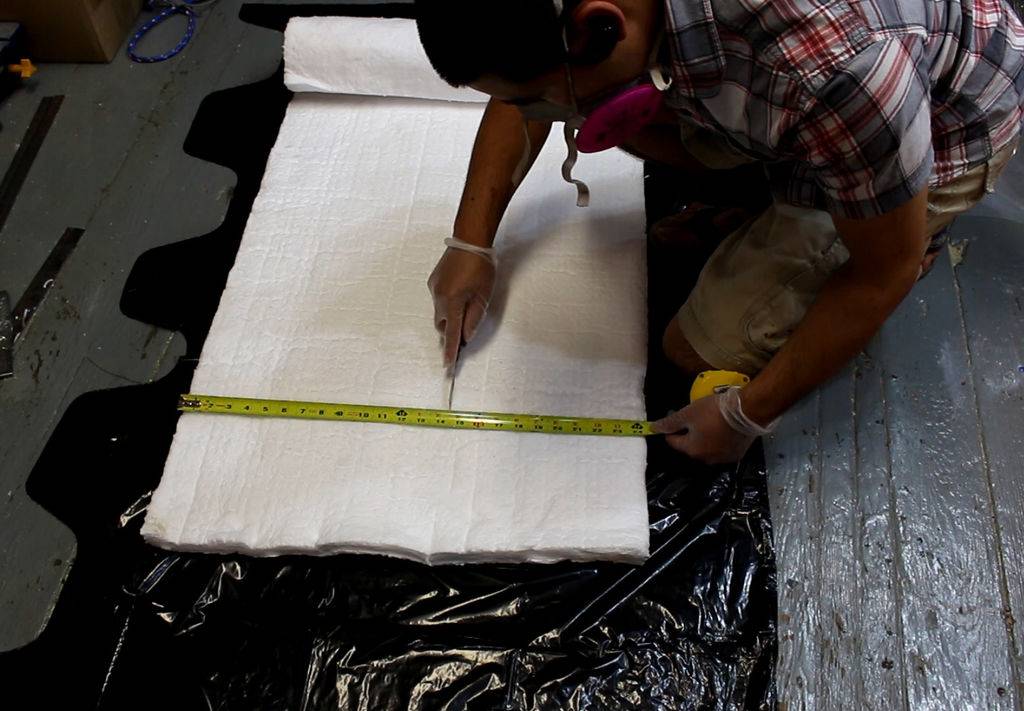

Шаг 6: Каолиновая вата и огнеупорная плита

Основные материалы для теплоизоляции горна – каолиновая вата (керамическое одеяло) и огнеупорная (керамоволокнистая) плита. Вата продается разной толщины, я рекомендую использовать 2,5 см вату, с ней проще работать, чем с более толстой ватой. В этом горне я уложил два слоя каолиновой ваты 2,5 см толщины.

Огнеупорная плита, также толщиной 2,5 см, используется для задней и передней стенок горна.

Предупреждение: при работе с этими огнеупорными волокнистыми материалами обязательно используйте хороший респиратор и обязательно пропылесосьте рабочее место по завершении работы с ними, они не должны оказаться в ваших легких.

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
3. Газоподводящей головки.
4. Воздухоподводящей головки.
5. Устья.
6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

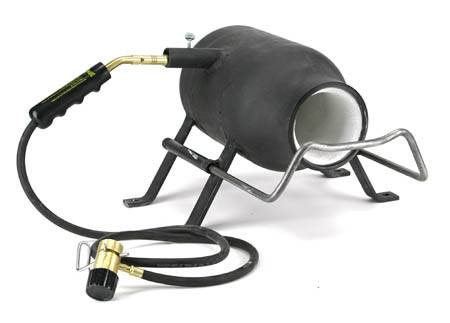

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W. Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

• Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
• Используя формулу Т = 3,6W/Q, определяется расход.
• По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Виды горелок, применяемых для сжигания газа

Оптимальное устройство горелки важно, поскольку от этого будет зависеть количество угара металла при нагреве под ковку, интенсивность поверхностного окалинообразования и суммарное потребление газа. Для закрытых горнов требуются горелки короткого пламени, обеспечивающие быстрое и интенсивное перемешивание горючей смеси

Так КПД будет максимальным, а удаление продуктов сгорания из рабочей камеры будет равномерным и эффективным.

Таким образом, газовая горелка обеспечивает:

1. Большой угол наклона готовой газовоздушной смеси при входе в рабочее пространство горна.
2. Высокую скорость выхода струи при малой высоте и большой ширине.
3. Безопасность поджига газа.
4. Устойчивость процесса горения.
5. Нечувствительность к повышенной влажности внутри горна.
6. Безопасность при «обратном ударе», когда внезапное изменение направления тяги может погасить факел, что сразу приведет к взрыву в горне горючей смеси.

Чертежи газовых горелок:

Чертеж газовой горелки

Чертеж горелки для кузнечного горна

Эскиз для самодельной газовой горелки

Для сжигания пропана (из баллона или газопровода) применяют:

• Инжекторные горелки, обеспечивающие самовсасывание газа. Они простые, но отличаются низкой экономичностью. Есть регулировка соотношения компонентов для сравнительно небольшого диапазона значений. Относительно горна, изготовленного собственноручно, это чаще всего приводит к необходимости работать с недостатком воздуха.
• Горелки тангенциального типа (осеструйные), когда газ течёт вдоль оси, а воздушный поток — по касательной к корпусу смесителя. Смешивание происходит довольно интенсивно, но и потери давления из-за завихрений тоже велики. Это сказывается на неравномерности количества подаваемого воздуха, причём оно наибольшее там, где происходит контакт нагреваемого металла с подом горна. Из-за этого возрастает угар и образование окалины. Положительное качество тангенциальных горелок — простота и надёжность.
• Вихревые горелки, где для перемешивания потоков используются направляющие спиральные пластины. В подобных вариантах полное смешивание достигается только в устье, поэтому регулирование работой в данном случае наилучший способ, а потери давления почти отсутствуют. Недостатком считается конструктивная сложность, из-за чего даже при наличии чертежей изготовить горелку для горна в условиях домашней мастерской очень сложно.
• Комбинированные горелки, сочетающие в себе тангенциальный и прямоточный подвод. Регулируемость смеси — наилучшая, поскольку изменением количества подаваемого между внутренним и внешним каналами воздуха регулируется длиной факела в горне и, следовательно, управляется временем нагрева заготовок под ковку. Недостаток подобных исполнений — большие габариты, что для малых горнов может быть неприемлемым. В минусы можно записать техническую сложность изготовления горелки с двойным потоком.

Прямые стационарные горелки на 1/2″ и 3/4″

Эта горелка, кроме того, что предназначена для стационарного применения, не может работать отдельно от печи. При работе отдельно возможно погасание пламени (сдувание его при давлении больше некоторой величины и проскакивание пламени внутрь до самой форсунки при давлении меньше некоторой величины). Это объясняется тем, что в ней не применяется рассекатель пламени, который даёт стабильность работы. Вместо него стоит небольшой раструб, но можно и без него, с прямой трубой. Только обязательно вставить трубу или раструб во входную горловину печи. Это даёт большую стабильность горения.



Входная горловина печи должна по диаметру быть больше диаметра трубы горелки в 1,2- 2 раза.

Если диаметры всё же равны, тогда обрез раструба должен не доходить до обреза горловины печи прибл. 1 см. Но в любом случае следует сначала опытным путём определить положение горелки, в котором достигается самое стабильное горение факела, а только потом думать о креплении. Все детали горелки сделаны из стандартных комплектующих, поэтому она обойдётся вам не дорого. У меня трубы нержа, вы можете применить обычные водопроводные. Переходы чугун. Заглушки стандартные из сантех магазина. Регулировка подачи воздуха решена мной таким образом. Просто поверните заглушку, которая выполняет роль заслонки.



Следует заметить, что поджечь горелку легче другим способом, нежели как я делал с ручными. Сначала обогащаем смесь путём поворота заглушки до закрытия сквозных отверстий. Потом поджигаем. Затем уже можно приоткрывать отверстия. Это хорошо видно на видеоролике. Впоследствии заглушку можно убрать вообще. Подобранный диаметр отверстия форсунки около 0,5 мм. Приблизительная тепловая мощность при давлении газа 2 кГ/см2- 5 кВт.

Эта горелка  на 3/4″ является аналогом предыдущей. Разница в размере и, соответственно, в мощности. Подобранный диаметр отверстия форсунки около 0,8 мм. Приблизительная мощность при давлении газа 2 кГ/см2- 9 кВт. Во всех горелках мощность зависит от количества газа, выходящего из форсунки, а это в свою очередь зависит от диаметра форсунки и давления газа. От геометрии самой горелки зависит только эффективность сжигания этого газа. Я передумал сверлить заглушку большой горелки.  Хочу впоследствии сопрягать её с воздуходувкой

Следует обратить внимание, что герметизация соединений нужна при подаче газа к форсунке. Остальные соединения можно не уплотнять



На обеих прямых горелках изготовление форсунки несколько отличается от предыдущих. Заглушенная с одного конца трубочка вставляется поперёк большой трубы и прихватывается. И только потом настанке сверлится отверстие. Этим достигается соосность отверстия форсунки и трубы. На видео видно, как нужно поджигать горелку, предварительно обогатив смесь закрытием заслонки.

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

Проще всего для горна изготовить шаровую горелку, которая относится к группе топливосжигающих узлов с тангенциальным подводом факела к рабочему пространству горна. Такая горелка состоит из следующих деталей:

1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
3. Газоподводящей головки.
4. Воздухоподводящей головки.
5. Устья.
6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W.Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

• Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
• Используя формулу Т = 3,6W/Q, определяется расход.
• По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Инжекционную (без наддува вентилятором) сделать тоже можно, но она не экономичная и трудноуправляемая.

Покупать горновую «горелку» инжекционную ли, наддувную ли, у кого то за денги – бох не велит. Её себестоимость – копейки.

На внутр.объём камеры горна.На толщину и материал футеровки камеры.На то, какой газ будет применяться: сетевой или сжиженный в баллонах.

Конфигурация и размеры образуемого горелкой факела значения не имеют никакого.Как только камера горна разогреется до t, несколько превышающей t самовоспламенения пропана – функции горелки сводятся только к приготовлению смеси газа и воздуха в надлежащей пропорции.

Наддувная лучше инжекционной.Отпадает ряд головоломок с давлением, потребным колич.воздуха, внутр.сопротивлением горелки и печи, смешиванием, проскоком пламени.

С наддувом есть , работает более менее нормально.

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

• Изначально заливается бетонное основание, желательно с армированием.
• На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
• Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
• По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
• Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
• В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
• Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.
