Фуговальные станки по дереву

Рейтинг бюджетных фуговально-рейсмусовых станков

Белмаш JT-2 204/210 S091A

Это надежное устройство с мощностью 1500 Вт и диаметром строгального вала 51 мм. Продукт отлично подойдет для установки в домашнюю мастерскую. Он питается от сети 220 В. В модели предусмотрены 2 ножа с хорошей заточкой. Передача – ременная. Максимальная глубина строгания – 2 мм.

Длина рабочего стола (фуганок) составляет 737 мм, у рейсмуса это значение – 285 мм. Вес изделия – 29 кг, способ установки – напольный. Небольшие габариты дают возможность установить продукт в любое место. Тип используемой станины – сборная. Частота вращения достигает 9000 оборотов в минуту. Имеется также параллельный упор, который изготовлен из алюминия.

Средняя стоимость – 23 990 рублей.

станок Белмаш JT-2 204/210 S091A
Достоинства:

• напольное исполнение;
• опилки и пыль удаляются посредством съемного кожуха;
• высокая надежность сборки;
• автоматическая подача;
• диаметр ножевого вала – 51 мм;
• отличная производительность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ЗУБР МАСТЕР СРФ-254-1600С

Это российский вариант, который позволяет обрабатывать фанеру методом строгания по плоскости. Станок прост в управлении: смена операций занимает пару минут. Главная особенность модели – не требуется постоянное техническое обслуживание.

Чтобы продукт прослужил максимально долго, производитель оснастил его ременной передачей. В модели установлен электрический двигатель с защитой от перегрузки. Потребляемая мощность – 1600 Вт. Имеется 2 режущих элемента, изготовленных из прочного материала.

Деталь подается автоматически. Скорость работы составляет 6 метров в минуту, что является оптимальным решением для домашнего пользования.

станок ЗУБР МАСТЕР СРФ-254-1600С
Достоинства:

• экономичный двигатель;
• защита от перегрузок;
• оптимальные габариты рабочей поверхности;
• автоматическая подача;
• подставка в комплекте;
• регулировка направляющего угла.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Энкор Корвет-26 90260

Это удобная модель, которая поможет провести обработку быстро и качественно. Она подойдет для небольшого строительства или мелкосерийного производства. Оборудование способно выполнять 2 функции:

1. Строгание.
2. Рейсмус.

Переход от одной операции к другой занимает минимум времени. Устройство не требует специального обслуживания. Чтобы сохранить рабочее пространство в чистоте, внизу расположен патрубок, к которому крепится мешок.

Опилки и пыль поступают внутрь, что позволяет не отвлекаться на уборку. Коллекторный двигатель обладает качественной защитой от перегрева, поэтому оператор может использовать продукт на протяжении длительного периода, не беспокоясь о перегреве силового агрегата.

станок Энкор Корвет-26 90260
Достоинства:

• обширная функциональность;
• простота работы;
• высокая точность;
• безопасность эксплуатации;
• чистота во время обработки;
• двигатель с защитой от перегрева;
• быстрый переход между режимами.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

СТАВР СДСР-2/1700

Это бюджетная модель, которая предназначена для домашнего применения. Максимальная толщина снимаемой стружки составляет 3 мм. Мощность оборудования – 1700 Вт. Частота вращения вала – 9000 оборотов в минуту. Вес конструкции – 27.5 кг, что позволит без труда переместить устройство с одного места в другое. Допустимая высота заготовки – 120 мм. Устройство оснащено качественным двигателем, который обеспечивает высокую производительность и безопасное выполнение различных работ.

станок СТАВР СДСР-2/1700
Достоинства:

• низкая стоимость;
• долговечность;
• высокая эффективность;
• удобное управление;
• качественная сборка;
• высокая надежность сборки;
• небольшой вес.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

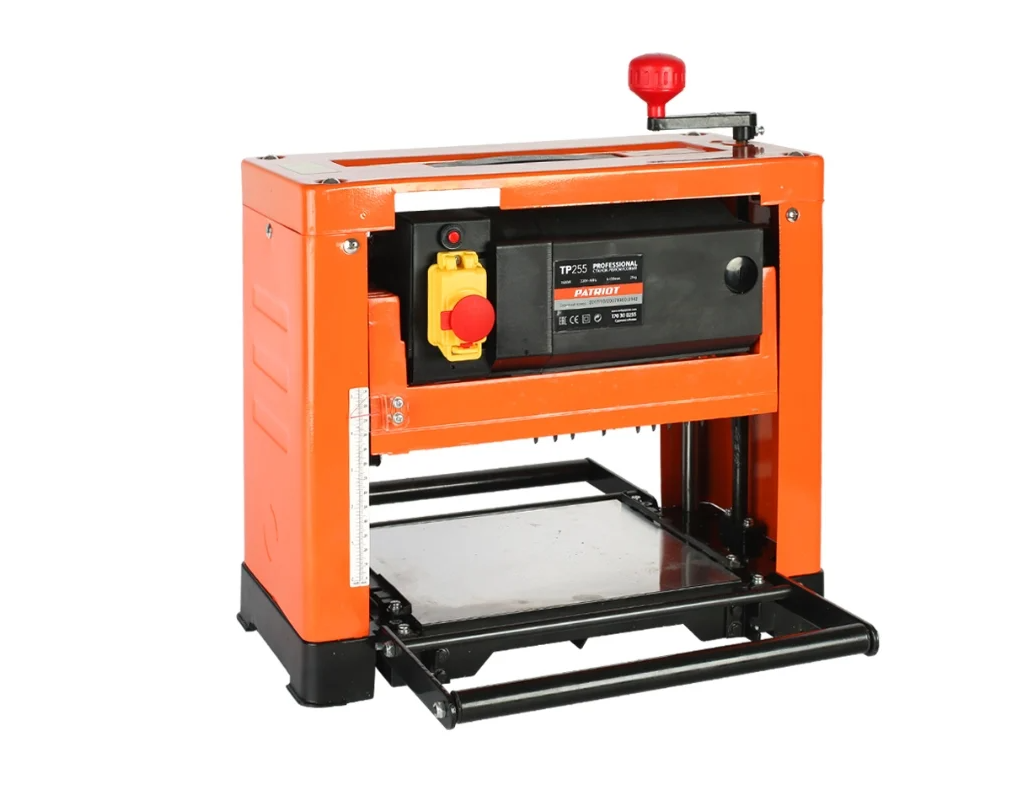

Рейсмусовый станок PATRIOT TP 255 1.8 кВт

Фото: market.yandex.ru

Рейсмусовый станок PATRIOT TP 255 представляет собой мобильное оборудование, которое служит для строгания деревянных заготовок под заданную толщину. Откидное исполнение удлинителей рабочей стола способствует компактности конструкции. В случае чрезвычайной ситуации остановка агрегата осуществляется максимально быстро, достаточно нажать на красную кнопку. Мерная шкала, которая располагается на передней панели, гарантирует точность выполнения операций.

Рейсмусовый станок PATRIOT TP 255 1.8 кВт

Достоинства:

• Высокая производительность
• Мощный электродвигатель, устойчивый к перегрузкам
• Простота и удобство эксплуатации
• Надежная и прочная станина с возможностью фиксации
• Долгий срок службы
• Не требует сложного технического обслуживания

Рейтинг рейсмусовых станков

Команда VyborExperta.ru проанализировала рейсмусовые, фуговально-рейсмусовые, строгально-рейсмусовые станки ведущих отечественных и зарубежных производителей. Изучалось качество заготовок после обработки, надежность двигателя и основных узлов, уровень комфорта во время работы, наличие запасных частей на рынке и ремонтопригодность техники. Мы проанализировали отзывы о фуговально-рейсмусовых станках, мнения профессионалов и доступность сервисного обслуживания.

Основное внимание эксперты уделили следующим характеристикам:

• Мощность – влияет на производительность, возможность интенсивной работы;
• Габариты заготовки – портал станка может иметь разную высоту и ширину, которые ограничивают параметры обрабатываемой доски;
• Расположение ножей – лезвия сверху и снизу обрабатывают сразу две стороны, что увеличивает скорость работы;
• Количество режущих элементов – влияет на качество и темпы обработки;
• Глубина среза – за один проход ножи могут снимать слой разной толщины;
• Минимальная толщина заготовки – тонкие ламели широко используют мастера по дереву, но не все станки могут обрабатывать доски толщиной 5-7 мм;
• Частота вращения вала – определяет скорость и качество обработки;
• Длина стола – удобство и комфорт во время работы;
• Вес – параметр имеет значение при транспортировке, влияет на устойчивость оборудования и степень вибрации.

Не все рассмотренные модели удовлетворили качеством обработки и техническими характеристиками. Быстро перегревающийся электродвигатель, низкое качество ножей, комплектующие из мягкого металла – такое оборудование исключалось из нашего рейтинга.

Лучшие сверлильные станки

Подготовка фуговального агрегата к работе

Перед началом строгания настраивают конструктивные части и контролируют установку рабочих элементов.

Регулировка стола фуговального станка

Разницу поверхностей задней и передней плит устанавливают в диапазоне от 1,25 до 1,5 мм, это дает возможность выверки плоскости за два прохода заготовки. Чтобы в процессе работы параметры установки задней плиты не изменились, предусмотрены стопорные устройства для фиксации. Между ножевым валом и губкой задней плиты стола обеспечивают расстояние 5 мм.

Материалом для плит стола служит серый чугун. С обратной стороны рабочей плоскости выполнены жесткие ребра для снижения вибрационного движения. Для предотвращения износа плитных торцов при истирающей нагрузке делают стальные накладки, они же служат для уменьшения расстояния от кромок лезвий и обеспечивают дополнительную безопасность работы.

Установка рабочих лезвий

Ножи выбирают с прямолинейными лезвиями, отклонение проверяют щупами и проверочной линейкой, при этом зазор не должен превышать 0,1 мм. Подготовленные и проверенные ножи устанавливают в последовательном порядке, при этом кромки лезвий выступают над краем стальных пластин щели на 1−2 мм. Параллельность ножей между собой проверяют контрольным бруском или специальным индикатором.

При использовании индикатора точность установки больше, чем при использовании контрольного бруска. Избегают перекосов лезвий при закреплении, они должны располагаться на общем цилиндрическом контуре вращения, при этом ось цилиндра совпадает с осью вала для ножей. Запрещается использовать любые типы прокладок при установке лезвий, ножи, пришедшие в негодность от стачивания или изменения ширины лезвия, заменяются в обязательном порядке.

Контрольный брусок

Используется для настройки фуговального станка при установке режущих лезвий. Приспособление изготавливают из твердых пород высушенной древесины, контрольные грани обрабатывают с высокой точностью. Бруски выполняют сечением:

• 20×30 для длины 400 мм;
• 20×50 для длины 400 или 500 мм;
• 30×50 или 30×70 для длины 500 мм.

В процессе использования бруска его грани проверяют и дополнительно выверяют и фугуют для удаления зубцов и впадин. При установке ножей измерительное приспособление располагают на задней плите рабочего стола. Поворачивая вал рукой, добиваются касания лезвий нижней стороны бруска. Положение контролируют в трех точках вала, посередине и на концах на расстоянии 70−100 мм от края. Регулировку проводят до тех пор, пока не добьются равномерного выступания ножей на всех промежутках и одинакового касания.

Принцип работы на фуговальном станке

направляющая линейка из ДСП

Для работы на одностороннем фуговальном оборудовании дома достаточно одного человека. Он исследует состояние заготовки, кладет ее выпуклой плоскостью вверх на переднюю плиту. Двумя руками придавливает к линейке и направляет на резаки. Далее, уже отфугованную сторону левой рукой прижимает к поверхности задней плиты. Обработанную заготовку мастер осматривает: если она недостаточно простругана, отправляет на ножи. Желательно избегать обработки очень покоробленных заготовок, так как снимается слишком толстый слой стружки. Оставшаяся заготовка может получиться недопустимо тонкой.

При обработке двух перпендикулярных плоскостей первой идет в работу большая по площади. Потом ее прикладывают к направляющей и строгают вторую. Двусторонний станок позволяет провести обработку одновременно обеих сторон.

• Если при обработке на плоскости появляются «поджоги» или «мшистость» — пришло время заточить резаки;
• При работе с деталями короче 40 см и уже 3 см их удерживают только специальными толкателями, а детали сложной формы шаблонами;
• Если обструганная плоскость кривая или имеет форму крыльчатки, следует проверить уровень плит столешницы и вала ножей.

Лучшие модели

Большинство многофункциональных станков изготовлено по единой схеме. Они мало отличаются с точки зрения общего строения, типа привода и прочих деталей. Однако, все они обладают собственными особенностями, прочностью и точностью настройки каждого узла.

Среди образцов продукции разных производителей немало станков, которые выделяются своими рабочими качествами. Рассмотрим их подробнее:

КОРВЕТ 231-31

Комбинированный строгальный станок, обладающий функциями:

• строгание;
• рейсмусование;
• сверление;
• пиление.

На ножевом валу имеется 4 режущих кромки, что позволяет получить чистую поверхность. Скорость вращения вала — 4000 об/мин. Ширина строгания (максимальная) составляет 310 мм, а высота рейсмусования — до 220 мм. Стоимость — 143500 руб.

PROMA ML353G

Продукция чешских инженеров, произведенная в Китае. Модель ML353G относится к профессиональным образцам.

В набор функций входят:

• строгание;
• рейсмусование;
• пиление;
• пазование;
• фрезерование;
• сверление.

Мощность трехфазного двигателя — 4,5 кВт. Ножевой вал оснащен тремя режущими кромками, что облегчает установку и настройку. Ширина строгания — 600 мм, что позволяет обрабатывать мебельные щиты. Цена станка составляет 336753 руб., что доступно не всем желающим. Однако, набор функций и точность обработки достойны такой стоимости.

BELMASH SDM-2500PRO

Компактный станок, удобный для установки в гараже или небольшой мастерской.

В набор функций входят:

• пиление в продольном и поперечном направлении, под углом;
• строгание пласти и кромок, под любым углом;
• фрезерование торцевыми и дисковыми фрезами;
• сверление.

Мощность двигателя 2,5 кВт, а скорость вращения рабочего вала — 2850 об/мин. На шпинделе фрезерного отделения частота 7700 об/мин. Строгальный вал оснащен тремя ножами. Ширина строгания — 28 см (максимум). Цена станка — 54000 руб.

STINKO WOODKRAFT ST-2200

Настольный станок, способный выполнять несколько задач:

• строгание пластей или кромок;
• пиление в продольном или поперечном направлении (под углом);
• сверление.

Двигатель мощностью 2,2 кВт вращает рабочий вал со скоростью 5500 об/мин. Ножевой вал оснащен тремя ножами. Максимальный диаметр сверла — 16 мм. Цена станка — 27000 руб.

Кратон WM-Multi-06P

Станок российского производства, способный выполнять разные операции:

• пиление в разных направлениях;
• строгание пласти или с выборкой четверти;
• рейсмусование;
• фрезерование;
• сверление.

Однофазный двигатель мощностью 2,2 кВт вращается со скоростью 3500 об/мин. Станок может пилить доски толщиной до 60 мм. Глубина рейсмусования может достигать 270 мм. Стоимость станка — 73000 руб.

Hammer MFS900

Компактный станок в настольном исполнении.

Выполняет функции:

• пиление;
• фрезерование;
• полирование;
• заточка режущего инструмента.

Мощность двигателя составляет 0,9 кВт. Скорость вращения рабочего вала — 8500 об/мин. Посадочный диаметр фрез — 20 мм. Допускается пиление досок толщиной до 43 мм. Цена — 12000 руб.

Metabo HC 260 C

Комбинированный станок японского производства, способный выполнять функции:

• строгание;
• рейсмусование;
• сверление.

Мощность двигателя — 2,8 кВт. Частота вращения ножевого вала с двумя режущими кромками — 6500 об/мин. Максимальная толщина стружки — 3 мм. Цена — 79000 руб.

Намеренно приведены модели с разным функционалом, характеристиками и стоимостью. Каждый мастер может подобрать себе нужный вариант, руководствуясь собственными соображениями и возможностями.

Лучшие фуговально-рейсмусовые станки по дереву

Фуговально-рейсмусовые станки выполняют две операции, что делает оборудование более универсальным. Большой фуговальный стол позволяет работать с длинными досками без потери качества строгания. Проект ВыборЭксперта.ру проанализировал 9 популярных моделей, рассчитанных на использование в цехах и домашних мастерских. В рейтинг попали три марки, которые отличаются безупречным качеством ножей, надежными электродвигателями, возможностью простой и точной настройки.

Record Power PT107

Рейсмус оборудован двигателем мощностью 1,7 кВт, который вращает вал со скоростью 4000 об/мин. Три ножа из конструкционной стали обеспечивают высокое качество обработки. Скорость подачи – 5 м/мин, глубина строгания при рейсмусовании 2 мм, при фуговании – 3 мм. Питание электродвигателя от бытовой электросети 220 В.

Фуговальные и рейсмусовый столы изготовлены из литого чугуна, отличающегося высокой износоустойчивостью. Длина фуговального стола 111 см позволяет работать с заготовками большой длины. Размеры портала рассчитаны на доски шириной 29,5 см и толщиной 19 см. Фуговальный упор регулируется в диапазоне до 45 градусов.

Достоинства:

• Точная настройка фуговального стола;
• Высокая скорость переоснащения;
• Эффективная защита от перегрева электродвигателя;
• Плавный ход заготовок для высококачественной обработки;
• Низкий уровень вибрации;
• Возможность комплектации колесами для перемещения по мастерской.

Недостатки:

Высокая цена.

Модель укомплектована аспирационным кожухом, который позволяет быстро избавиться от стружки на рабочем столе. Идеальная чистота поверхности положительно влияет на качество обработки заготовок.

Зубр СРФ-204-1500

Универсальный механизм, выполняющий кроме фугования и рейсмусования строгания под определенным углом. Комплектуется электродвигателем мощностью 1,5 кВт, который вращает вал с высокой скоростью – 9000 об/мин. Мотор обеспечивает подачу заготовки со скоростью 8 м/мин. Два ножа из конструкционной стали снимают стружку на глубину до 3 мм, инструмент предназначен для строгания мягкой и твердой древесины.

Конструкция ременной передачи защищает электродвигатель от перегрузок, специальный магнитный выключатель гарантирует надлежащий уровень безопасности. Размеры фуговального станка 74х21,2 см делают удобной работу с длинными досками.

Достоинства:

• Патрубок для подключения строительного пылесоса;
• Низкая цена;
• Доступные комплектующие и расходные материалы;
• Простая перенастройка при выполнении разных операций;
• Резиновая опора в комплекте.

Недостатки:

Нет регулировки столов.

Jet JPT-10B

Разработанная швейцарской компанией техника предназначена для эксплуатации в мебельных цехах, домашних мастерских. Экономичный электродвигатель мощностью 1,5 кВт вращает вал со скоростью 9000 об/мин. Работает от бытовой электросети 220 В. Скорость подачи детали 6 м/мин.

Легкую подачу обеспечивает идеальная геометрия поверхности рабочего стола, размером 94,5х26,2 см. Фуговальный упор можно расположить под любым углом в диапазоне от 0 до 45 градусов. Столы и упоры изготовлены из литого алюминия, устойчивого к коррозии и механическим повреждениям. Ножи из высококачественной стали рассчитаны на глубину фугования 3 мм, рейсмусования – 2 мм. В комплекте поставки устойчивая опора для размещения оборудования.

Достоинства:

• Эргономичная рукоятка маховика;
• Простая подача заготовки;
• Патрубок для пылесоса;
• Система аварийной остановки;
• Демпфирующие ножки опоры снижают вибрацию;
• Автоматическая подача при рейсмусовании.

Недостатки:

Используются только фирменные ножи.

Однодековый шелушильный станок

Применяется для очистки зерен гречки и проса от оболочки. Главным отличием является характерная форма деки. Она обладает одной вогнутой рабочей поверхностью и при работе больше всего подвержена износу по причине того, что абразивная поверхность валка во много раз превышает длину рабочей поверхности деки.

Для компенсации износа деку изготавливают в виде цилиндра с выемкой, равной длине дуги подвижного валка. По мере эксплуатации этот цилиндр постепенно поворачивается и смещается для того, чтобы заместить износ абразивного покрытия деки с сохранением рабочего зазора между поверхностями. Это позволяет существенно увеличить срок бесперебойной работы и уменьшить время проведения ремонтных работ.

Размер и форма рабочего пространства меняется в зависимости от вида обрабатываемой крупяной культуры:

• Для гречки серповидный зазор с абразивной декой.
• Для проса клиновидный зазор с упругой полимерной декой.

Применение в вальцедековых станках дек из полимера позволяет исключить сортировку проса на фракции перед шелушением.

Сборка фуговального станка своими руками

Вал с режущими элементами крепят к верху станины посередине, точное расположение зависит от размеров рабочих столов, между которых он должен находиться. Вал и столешница должны располагаться в одной плоскости так, чтобы верхняя точка ножей режущего инструмента совпадала с верхней поверхностью принимающего стола.

Подающий стол монтируют в одной плоскости с принимающим, но на 1–2 мм ниже. Это расстояние определяет толщину снимаемой стружки за один проход. От того, насколько точно будут совпадать плоскости поверхностей, зависит качество строгания, а именно — насколько ровной будет строганая заготовка.

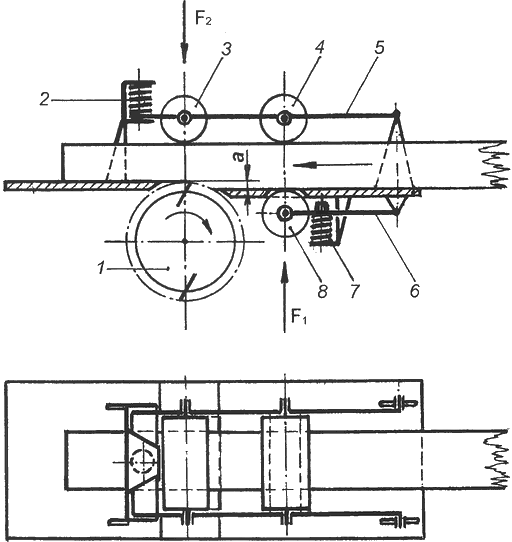

Схема сборки станка

Существуют варианты регулируемой высоты подающей плоскости посредством эксцентриков или винтового механизма.

При сборке фуговального станка своими руками в домашних условиях качественно реализовать подобный механизм очень сложно. Можно считать невероятным достижением, если это оборудование будет ровно строгать с фиксированными столешницами.

Электропривод крепят на нижней площадке станины. Желательно для установки двигателя использовать регулируемую платформу, чтобы обеспечить более удобное натяжение ремней. Натяжной механизм может быть реализован при помощи технологического отверстия в платформе и винта с гайкой в качестве регулирующих элементов.

Лучшие рейсмусовые станки по дереву

Простая, надежная конструкция – главное достоинство классического рейсмусового станка. Оборудование предназначено для строгания поверхности и комплектуется практичными режущими элементами, рассчитанными на большой объем работы. Выпускаются любительские и профессиональные модели. Наши эксперты протестировали 7 популярных марок и остановили свой выбор на 3 рейсмусах, укомплектованных надежными двигателями и столами с безупречной геометрией поверхности.

Gigant TPJ-320-1600

Легкий рейсмусовый станок по дереву для домашней мастерской с двигателем 1,6 кВт, работающим от бытовой электросети 220 В. Несмотря на небольшую мощность, электромотор вращает строгальный вал с высокой скоростью 9000 об/мин. Доска протягивается со скоростью 5 м/мин, что обеспечивает высокую производительность. Размер портала позволяет работать с доской, шириной 31,8 см и толщиной 15 см.

Вес оборудования 30 кг, обеспечивает мобильность при транспортировке и достаточную устойчивость на любой поверхности. Для переноски предусмотрены эргономичные рукоятки. Вал комплектуется двумя ножами из конструкционной стали, которые обеспечивают глубину строгания 3 мм. Идеальная геометрия поверхности рабочего стола обеспечивает простую подачу, что положительно влияет на качество готового изделия.

Достоинства:

• Удобная рукоятка для изменения высоты режущей головки;
• Возможность подключения пылесоса;
• Хорошая комплектация;
• Планка настройки ножа;
• Низкая цена.

Недостатки:

Высокий уровень шума.

Деревообрабатывающий станок разрабатывался для домашней мастерской. Оборудование не рассчитано на бесперебойную работу в течение нескольких часов, но с небольшим отдыхом каждые полчаса легко справляется с несколькими кубами древесины

Основное внимание разработчики уделили простоте юстировки: настроить работу с высокой точностью может любой новичок

Patriot TP 330

Компактный рейсмусовый станок для дома с двигателем 2 кВт, который вращает вал со скоростью 8000 об/мин. Электропитание от бытовой электросети 220В. Вал укомплектован двумя режущими элементами из конструкционной стали, которые обеспечивают глубину строгания в 3 мм. На передней панели станка расположена мерная шкала для выполнения высокоточных операций.

Строгальная машина имеет небольшой вес – 29 кг. Это упрощает переноску и транспортировку. Тяжелая станина снижает уровень вибрации, а наличие отверстий в основании позволяет быстро и надежно закрепить оборудование на опоре. Размеры портала допускают обработку доски шириной 33 см и толщиной 16 см. Высокая мощность двигателя для своего класса делает возможной работу с древесиной твердых пород.

Достоинства:

• Система быстрой остановки двигателя для обеспечения безопасности работы;
• Скорость подачи детали 6 м/мин;
• Минимальная толщина обрабатываемой доски 5 мм;
• Быстрая настройка;
• Устойчивый к перегрузкам электродвигатель.

Недостатки:

Нет запасных ножей в комплекте.

Metabo DH 330 0200033000

Переносной рейсмусовый станок по дереву с электродвигателем мощностью 1,8 кВт. Особенность – высокая скорость вращения вала – 9800 об/мин и оперативная подача заготовки – 7 м/мин. Технические характеристики гарантируют высокое качество строгания поверхности. Портал рассчитан на обработку доски шириной 33 см и толщиной 15,2 см.

Большой рейсмусовый стол из литого алюминия обеспечивает высокий уровень комфорта во время работы. Два ножа HSS с глубиной строгания до 3 мм изготовлены из стали с содержанием вольфрама 18% и могут использоваться для работы с твердыми сортами дерева. Вес рейсмуса 38 кг делает его устойчивым, помогает снизить вибрацию и не доставляет проблем при транспортировке.

Достоинства:

• Точная регулировка глубины строгания;
• Покрытие стола из легированной стали;
• Хорошая система безопасности;
• Патрубок для подключения пылесоса;
• Простое обслуживание.

Недостатки:

• Завышенная цена;
• Дорогие ножи.

На что обратить внимание

Чтобы выбрать качественное устройство, необходимо учитывать основные критерии. От них зависит надежность прибора и его производительность. Чаще всего, к таким параметрам относят:

• размеры станка.
• возможность установки дополнительных элементов;
• габариты рабочей поверхности;
• вес конструкции;
• тип электрической сети, от которой питается устройство;
• мощность электрического двигателя;
• диаметр вала;
• частоту вращения;
• число режущих элементов;
• допустимую глубину строгания;
• безопасность выполнения работ;
• производителя (желательно покупать устройство с длительной гарантией);
• стоимость.

При покупке аппарата для дома или производства учитывается площадь помещения, где будет размещаться прибор. Лучше, чтобы было больше свободного пространства. Это позволит работать с длинными заготовками без особых проблем. Этот пункт также положительно влияет на удобство работы.

Качество обработки зависит от мощности электрического двигателя и частоты вращения вала. Нельзя забывать и о качестве режущих элементов, поскольку они также влияют на чистоту конечного результата. Диаметр вала играет особую роль, поэтому лучше приобрести модель с большим значением, так как скорость реза у нее выше, чем у стандартных представителей.

Нельзя забывать и о безопасности аппарата, поэтому при покупке проверяются защитные элементы. Это необходимо уточнять у продавца, так как фуговально-рейсмусовый станок относится к категории опасного оборудования. Связано это не только с высокой скоростью вращения режущих частей, но и с электрической схемой, которая работает с высоким напряжением. Во время проведения работ выделяется большое количество стружки и древесной пыли, поэтому желательно, чтобы изделие оснащалось системой пылеулавливания. Это повысит чистоту помещения и не повлияет на организм.

Последнее, на что обращается внимание, фирма-производитель. Лучше покупать изделия у проверенных компаний, которые предоставляют длительную гарантию и бесплатный ремонт в случае поломки устройства. Чтобы убедиться в качестве продукта, можно изучить мнения экспертов или почитать отзывы реальных покупателей, которые укажут на все нюансы использования и перечислят преимущества выбранного станка

Чтобы убедиться в качестве продукта, можно изучить мнения экспертов или почитать отзывы реальных покупателей, которые укажут на все нюансы использования и перечислят преимущества выбранного станка.

Стоимость – это показатель надежности и эффективности. Сэкономить на покупке фуговально-рейсмусового станка можно лишь в том случае, если не требуется наличие дополнительных функций.

Фуговально-рейсмусовый станок

Представляет собой комбинированный агрегат, в котором органично сочетаются функции рейсмусового и фуговального станка. Его преимущество и заключается в этом функциональном объединении.

После первоначального распила и предварительной обработки досок они поступают для обработки рейсмусом и фугованием. Задача спаренного оборудования заключается в устранении всех неровностей. Станок состоит из рабочего стола, закрепленного со станиной. На станину подают заготовку, а для приема предназначен рабочий стол, между ними располагается ножевой вал с лезвиями.

Заготовка подается на станину и посредством автоматической или ручной подачи передвигается в сторону рабочего стола. При этом она вступает во взаимодействие с лезвиями ножей, которые вращаются и очищают плоскость детали. Отличие этого типа станка от фуговального оборудования заключается в возможности строгать на заданную глубину. Нож у рейсмусового оборудования располагается сверху, но некоторые модели предусматривают нахождение ножей на поверхности рабочего стола и под ним. Для высоты выставления лезвия служит линейка, располагающаяся на корпусе.

Фуговальный и одновременно рейсмусовый станок делает две операции одновременно, поэтому его применение оправдано в условиях промышленного производства больших масштабов. Его можно применять на стройке многоэтажек. Качественная обработка гарантирована, да и поступающий первичный пиломатериал может быть исправлен на месте без особых проблем.

Особенности работы и устройства

Если в работе будет только фуговальный или рейсмусовый агрегат, то достичь правильно обработанной поверхности не удастся:

• нижняя поверхность для обработки на рейсмусовом оборудовании должна быть выровнена, чего можно достичь предварительным фугованием;
• при необходимости можно обрабатывать две поверхности — одну фугованием, другую окончательно — рейсмусом;
• рейсмусовая и фуговальная одновременная обработка возможна только на станке с этими совмещенными функциями;
• рейсмусово-фуговальный станок отлично справляется с заготовками, на которых была проведена не очень качественная первоначальная обработка;
• ФРС состоит из двух частей, каждая из которых отвечает за определенные функции.

Рекомендации при выборе оборудования

На деревообрабатывающем рынке представлен большой ассортимент ФРС

При выборе достойного агрегата обращают внимание на такие параметры и характеристики:

• число ножей на рабочем валу;
• размеры и вес станка в комплекте;
• мощность двигателя;
• скорость передвижения заготовки в процессе обработки.

Виды станков

Станки представляют собой единую систему строгания и обработки рейсмусом. Мощный асинхронный двигатель защищен посредством ременной передачи от повышенных перегрузок и работает с пониженным выделением шума.

Если во время работы произошел сбой в электрическом питании, то повторное самопроизвольное включение невозможно из-за использования в конструкции магнитного пускателя. Для уменьшения трения поверхность станины и рабочего стола выполнены из шлифованного чугуна. Для удобства работы приемный стол и для подачи сделаны довольно длинными. Переключение со строгания на рейсмус и обратно происходит быстро, для каждого режима у патрубка есть два положения. Работа станка происходит без вибрации.

У станков с одновременным строганием и рейсмусовой обработкой есть неоспоримые преимущества и усовершенствования:

• выключатель выполнен в виде поворотного блока;
• при покрытии станины применяется порошковая окраска;
• долговечность станины и ее защита от коррозии обусловлена применяющимся материалом — чугуном;
• подачу можно отключить любое время;
• предусмотрена защита человека от древесной пыли;
• для удобства установки высоты предусмотрена удобная рукоятка;
• на некоторых моделях применяются ножи с двойными лезвиями.

Популярные модели

КРАТОН 01 ptwm оснащен жесткой станиной, предусмотрена автоматическая подача деталей, магнитный пускатель служит защитой от произвольного включения, встроенная турбина собирает отходы стружки и пыли, мощность двигателя — 1,6 кВт, предельный размер захвата — 2,5 мм, обороты составляют 8 тыс. в минуту.

STARK 1700 PWJ разработан немецкими конструкторами, модель отличается высокими качественными характеристиками. На валу расположено 2 ножа, ширина строгальной полосы составляет 203 мм, скорость движения детали — 6 м за минуту, мощность двигателя — 1,7 кВт, частота оборотов вала — 9 тыс. оборотов за минуту.

Где используется фугование

Черновая база доски получается волной при распиловке, подвергается короблению во время сушки. На станках другого типа исправить данный дефект не удастся. Во время фугования на станке СФ нажим действует в продольном направлении для получения ровной плоскости. Давление сверху даст временное выравнивание, которое пройдет после снятия нагрузки. Заготовка будет гладкой, но ровной не получится.

Чтобы убрать большие неровности делают несколько проходов до получения требуемой геометрии. Усилие прижима распределяют так, чтобы первоначальная форма не менялась, и выравнивание происходило строгальным устройством.

От качества базовой стороны зависит точность/искажение других сторон.

Схема фугования

Рекомендация по фугования

Устройство

Как устроен рейсмус — станок по дереву?

Давайте в качестве образца изучим простейшую конструкцию с одним ножом, обеспечивающим, соответственно, одностороннюю обработку детали.

Схема одностороннего рейсмуса.

• Вращающийся нож 1 обеспечивает собственно строгание доски . Как правило, он представляет собой барабан с жестко закрепленными сменными лезвиями — прямыми или фигурными.
• Прижимная пружина 2 обеспечивает прижим заготовки вальцами 3 и 4 .

• Подвижное коромысло 5 служит для фиксации осей верхних вальцов .
• Аналогичную функцию снизу выполняет коромысло 6: пружина 7 прижимает к заготовке нижний валец 8 .

В этой схеме подлежат регулировке:

1. Сила прижима нижнего вальца F1.
2. Сила прижима верхних вальцов F2.
3. Глубина резания А.

Типичный рейсмусовый станок по дереву, впрочем, имеет несколько более сложное устройство:

• Общее количество протяжных вальцов — не 3, а 4. В этом случае обеспечивается протяжка заготовки с минимальным сопротивлением: в приведенной выше схеме левый вал вынужден протягивать заготовку, опирающуюся на гладкое стальное основание.
• Для предотвращения вылета заготовки в обратную сторону перед первой парой подающих вальцов ставятся опрокидывающиеся «когти», намертво зажимающие доску при попытке обратного хода.

Когти 3 блокируют обратный ход заготовки.

Кроме того, даже в бытовых рейсмусах более распространена схема с двумя ножами, способными одновременно обработать и нижнюю, и верхнюю стороны детали. Конструкция с одним ножом функциональностью не слишком далеко ушла от строгального станка: единственное ее достоинство — механическая протяжка.
