Эксцентриковая стяжка мебельная

Установка эксцентриковой стяжки

Соблюдение установочных размеров – основное условие, выполнение которого гарантирует правильность установки и совпадение всех элементов стяжки. Установочные размеры одинаковы для любого вида стяжки. Они обобщены в таблице.

Назначение паза	Размер	Где выполняется	Чем выполняется
Диаметр	Глубина
под эксцентрик	15 (12) мм	12,5 мм	На поверхности скрепляемой детали	фрезером Форстнера и ограничителем глубины
под винт	8 (6) мм	Определяется длиной штока: 24, 34 или 41 мм	С торцевой части скрепляемой детали, перпендикулярно отверстию под эксцентрик, центр отверстия на расстоянии 8 мм от кромки детали	дрелью со сверлом 8 мм
под основание винта	5 мм	11 мм	на поверхности второй детали	дрелью со сверлом 5 мм
под втулку (футорку)	10 мм	11 мм	на поверхности второй детали	дрелью со сверлом 10 мм

Установка эксцентриковой стяжки включает три основных этапа:

1. Разметка пазов под элементы стяжки.
2. Присадка отверстий на соединяемых элементах.
3. Установка минификсов – монтаж эксцентриковой стяжки.

Стадия установки минификсов была подробно рассмотрена ранее

Соединяя элементы стяжки, следует уделить внимание тому, как расположен шток. Если он основательно завинчен – не будет возможности повернуть эксцентрик до конца, в таком случае детали как следует не закрепятся

Если шток не докрутить, то это также негативно влияет на качество соединения.

На описании порядка действий по разметке и присадке пазов остановимся более подробно.

Скачать — Как вытащить эксцентрик из мебели

Как вытащить ящик с телескопическими направляющими

Мы предлагаем широкий выбор развлекательного, образовательного, детского, новостного, музыкального и юмористического видео в отличном качестве.

Познавательные видеоролики никого не оставят равнодушным. Они содержат проверенные факты, которые подробно объясняют ту или иную тему. Такие ролики увлекают не только информативностью, но и графическими и качественными изображениями. Фильмы о животных, природе и путешествиях с энтузиазмом смотрят не только взрослые, но и дети. Ведь каждому человеку очень интересно наблюдать за дикими животными в природе и при этом узнавать что-то новое о себе.

Юмористические видеоролики идеально подходят для вечернего развлечения. Как никогда раньше, вы можете использовать юмор, чтобы отвлечься от жизненных проблем после тяжелого рабочего дня или от души посмеяться в компании друзей. У нас есть разнообразные сценки, стенд-апы, розыгрыши, смешные видео и различные комедийные шоу.

Музыка очень важна для всей нашей жизни. Она мотивирует каждого из нас, поднимает настроение и двигает вперед. У нас есть широкий выбор музыкальных клипов для каждого гостя, включая разнообразные жанры и стили, от зарубежных и местных исполнителей. Даже если вас что-то интересует, вы можете слушать музыкальные клипы в фоновом режиме.

Видеоновости — это самая занимательная форма современных новостей. На нашем сайте вы найдете разнообразные новостные видеоматериалы на любую интересующую вас тему. Новости официальных СМИ, спорт, наука, технологии, современные политические новости, скандальные события из мира развлечений и многое другое. Таким образом, вы всегда будете в курсе последних интересных и важных новостей и событий в мире.

Что представляет собой стяжка эксцентриковая

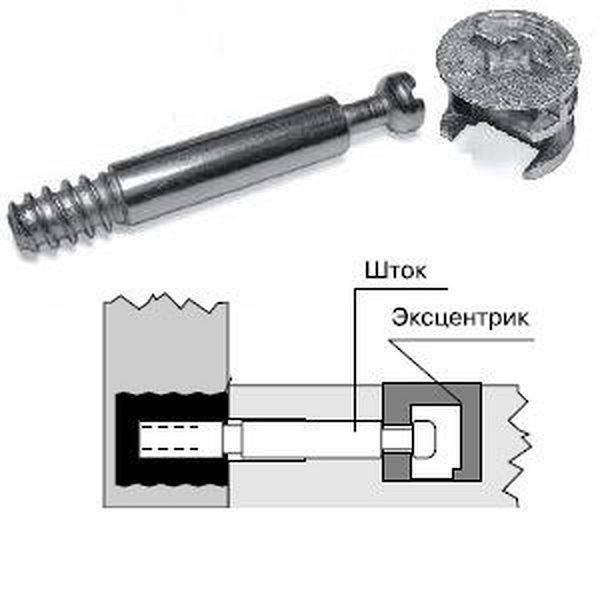

В комплект эксцентриковой стяжки входят:

• шток эксцентрика или дюбель;
• сам эксцентрик.

Эксцентрик и стойка, закрепляются на разных мебельных деталях. Соединяют-фиксируют элементы, проворачивая эксцентрик минификс по часовой стрелке, ослабление против часового хода.

Где используется эксцентриковая стяжка

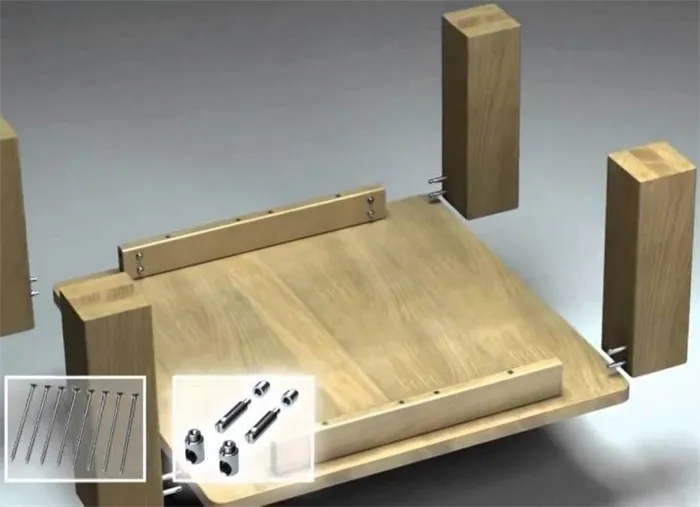

Этот способ крепления наиболее распространен при фиксировании столешниц на разнообразных комодах и столах, нижних и верхних полотен в корпусной мебели.

Мебельные эксцентрики – это скрытый способ крепления. Он позволяет не портить наружную лицевую поверхность мебельных полотен сквозными отверстиями. Благодаря ему минимизируются риски повредить мебель при повторной разборке и сборке.

Виды и размеры эксцентриков

Эксцентриковые стяжки делают из металла с элементами из прочного пластика. Выбор материала зависит от места применения минификса. Некрупные мебельные детали вполне допустимо скреплять пластиковыми эксцентриками. Для больших элементов используют только соединения из металла для придания необходимой надежности.

Сейчас большой популярностью пользуется эксцентриковый зажим со штоком без втулки и готовой резьбой под ДСП. Однако применение муфты в фурнитуре значительно повышает износостойкость и прочность соединений, за счет менее травмирующего воздействия на отверстие в мебельной панели, и, соответственно, мебель прослужит гораздо дольше.

Диаметр эксцентрика подбирают в соответствии с габаритами скрепляемых узлов. Для маленьких полок берут 10-миллиметровые минификсы. Для больших корпусных частей мебели используют запчасти с диаметром 24 мм, 15 мм, 36 мм.

Размеры стоек варьируются в пределах 38-58 мм.

Эксцентриковая стяжка – плюсы и минусы

Эксцентриковая мебельная стяжка, как любой другой вид соединений, обладает своими преимуществами и недостатками:

Преимущества	Недостатки
Возможность повторной разборки и сборки без ущерба прочности	—
Прочность и надежность крепежа	Необходимость предельно точной разметки посадочных мест крепления, для наилучшего стягивания поверхностей
Легкая сборка мебели одной отверткой	Установка эксцентриков требует непростой технологии
Эстетичность лицевой поверхности мебельных элементов	Высокая цена, по сравнению с другими крепежами

Разметка отверстий эксцентриковой стяжки

Необходимо размечать сразу обе подлежащие соединению детали, положив их одну на другую. Сначала проводят линию расположения минификса, затем отмечают положение стойки по отношению к заднему или переднему торцу на одной детали. После чего на второй детали определяют место отверстия под эксцентрик и делают насечку.

Теперь нужно удостовериться, что разметка выполнена правильно. От ее точности зависит вся дальнейшая сборка.

Инструмент, необходимый для сверления отверстий

Чтобы легко и правильно установить эксцентрик, необходимы:

• сверло «Форстнера» 15 мм для эксцентрика;
• сверло 5 мм или конфирматное – для вкручивания стойки-дюбеля;
• сверло 7-8 мм – для основания стойки в противоположной детале;
• шуруповерт;
• карандаш.
• шило;
• линейка.

Отверстие для эксцентрика удобнее всего делать сверлом Форстнера. Необходимый диаметр сверла подбирается по размеру эксцентрика.

Фреза Форстнера обеспечивает четкий размер отверстия, не допуская сколов, за счет работы режущих кромок. Дно отверстия при этом остается в горизонтальной плоскости.

У оригинальных фрез Форстнера есть центральное отверстие и лезвия на внешней окружности. Лезвия являются рабочей частью этого инструмента.

Неоспоримое преимущество сверла Форстнера – то, что направление контролирует не центр сверла, а боковой ободок. Благодаря этому легко производить достаточно сложные работы, например, при перекрытии отверстий в крайней или торцевой частях элемента.

Чтобы точно высверлить отверстие нужной глубины, применяют специальный ограничитель глубины сверления.

Инструкция по установке эксцентриковой стяжки (без втулки)

• Шуруповерт
• Фреза «Форстнера» 15 мм
• Сверло 7 мм (для тела штока)
• Сверло 5 мм или конфирматное (для вкручивания штока)
• Линейка, шило, карандаш

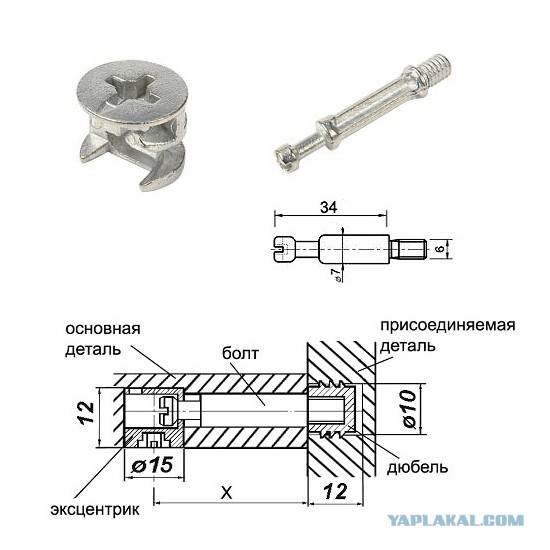

Стандартная толщина тела штока стяжки 6 мм, а длинна – 44 мм. Диаметр эксцентрика составляет 15 мм, а его глубина –12,5 мм. Фото эксцентрика и штока:

Как уже упоминалось выше, для установки минификса в соединяемых деталях нужно сделать три отверстия разного диаметра.

Итак, давайте приступим к сборке.

Для качественной сборки, чтобы ексцентрик захватил головку штока, она должна выглядывать на 6 мм:

Под вкручивание штока в ДСП делается отверстие сверлом 5 мм (или конфирматным), если это боковина, его центр должен располагаться на расстоянии 8 мм от края, глубиной 10-11 мм (шток должен вкручиваться плотно и до самого конца, по отметку, это видно на фото).

В другой детали делается разметка под два отверстия.

Первое — на расстоянии центра на 34 мм от края, под отверстие фрезой «Форстнера» диаметром 15 мм. Его глубина должна быть равной толщине эксцентрика (около 12 мм), чтобы эксцентрик вошел в деталь «заподлицо».

Второе отверстие делается в торце детали, строго по центру, сверлом 7 мм (на 1мм больше тела штока).

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него насаживается вторая деталь, и конструкция зажимается минификсом.

Монтаж второй детали соединения

Перед тем как установить эксцентрик, нужно приготовить для него паз. Высверлите его, используя фрезу Форстнера. Как утверждают специалисты, для паза под эксцентрик важна глубина. В целом вы можете ограничиться 15-миллиметровым отверстием.

Следует отметить, что паз нельзя делать сквозным. Эксцентрик должен в него войти полностью на всю высоту и при этом быть на одном уровне с полотном заготовки.

Чтобы не ошибиться с местом для отверстия, используя шаблон или линейку. От нижнего края отступите 34 мм, а от бокового торца – 5 мм. Центр отверстия под паз для эксцентрика будет в точке пересечения.

Описание способа крепления

Прежде чем интересоваться, как закрутить эксцентрик, нужно ознакомиться с устройством эксцентриковой стяжки. В целом она состоит из двух компонентов. Это эксцентрик и шток. Первый находится на одной детали мебели, а второй – на другой.

Соединение частей мебели осуществляется путем проворачивания эксцентрика в штоке. Размеры этих деталей бывают самые разные, например, 34, 26 или 10 мм. Наиболее распространенным считается 15-миллиметровый эксцентрик. Размер зависит от габаритов и предназначения мебели, которую собирают. Например, для небольших полок подойдет 10-миллиметровый эксцентрик. Чтобы соединить детали в корпусной мебели, понадобятся большие детали (34 и 26 мм.).

Эксцентриковая стяжка

Эксцентриковая стяжка чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.

Рис.7. Эксцентриковая стяжка применяется для скрытого соединения двух деталей под углом 90 градусов. Для соединения 2-х деталей необходимо 2 эксцентриковые стяжки. Эксцентриковая стяжка устанавливается на расстоянии 5 см от торца соединяемых деталей. Для монтажа эксцентриковой стяжки необходимо просверлить несколько отверстий согласно схеме. Вместо штока длиной 34 может применяться шток длиной 26 мм (укороченный), при этом остальные размеры остаются без изменения.

Основным достоинством этого вида крепежа является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепежа, в отличие от конфирмата позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.

При самостоятельном изготовлении мебели применяется не часто по причине сложности сверления отверстий и не возможности коррекции стыка во время сборки. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера.

Рис.8. Сверло Форстнера — применяется для фрезерования несквозных отверстий под эксцентрик. Для стандартного эксцентрика необходимо сверло диаметром 15 мм.

Рис.9. Отверстие под эксцентрик. Сначала делают разметку детали согласно схемы приведенной выше. Далее сверлом Форстнера делают отверстие под эксцентрик. После чего сверлом диаметром 8 мм сверлят отверстие в торце детали под шток.

Рис.10. Схема соединения деталей с помощью эксцентриковой стяжки. Сначала устанавливается шток в одну деталь и эксцентрик в другую. Затем детали соединяют и фиксируют, поворотом эксцентрика по часовой стрелке на угол 180 градусов.

При этом глубина выборки порядка 12 мм, а толщина ЛДСП 16 мм. Оставшаяся толщина стенки всего 4 мм. Существует риск просверлить больше необходимого, тем самым испортить деталь мебели. Поэтому для сверления отверстий под эксцентриковую стяжку необходимо использовать ограничители глубины сверления.

Рис.11. Ограничитель для сверления отверстий под эксцентриковую стяжку. Позволяет сделать отверстие фиксированной глубины. Предохраняет деталей мебели от порчи при сверлении.

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика. Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Характеристики мебельного щита из бука, основные плюсы

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

Металл

Пластик

Виды и размеры

Эксцентриковая стяжка бывает пластиковой и металлической. В зависимости от материала изготовления она применяется в той или иной сфере. Например, небольшие элементы мебели можно закреплять пластиковыми соединениями, а вот для крупногабаритных предметов, типа шкафов или кухонных гарнитуров целесообразно использовать металлические крепления.

Размеры деталей тоже разнятся, так, длина стойки может варьироваться от 38 до 58 см, диаметр минификса может быть трех размеров:

• 12 мм;
• 15 мм;
• 25 мм;

Самым наиболее часто применяемым является крепеж, диаметром 15 мм.

Размеры деталей эксцентриковой стяжки также могут разниться

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
2. Направляющих втулок, куда входит сверло.
3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи

Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Как пользоваться эксцентриковой стяжкой?

С помощью эксцентриковой стяжки осуществляется соединение различных деталей. Используется эксцентриковая стяжка для крепления столешниц различных столов, комодов, шкафов и т.д.

Для использования этого вида стяжки необходимо просверлить два отверстия в верхней части ножки мебели. Производиться это действие с целью установки фиксаторов.

На торцевой части мебели необходимо также просверлить аналогичные отверстия. Благодаря этому действию можно получить сквозной канал.

Аналогичные отверстия необходимо просверлить в столешнице, в которые вкручивается шток, имеющий т-образную головку. Ножку мебели необходимо приложить к столешнице так, чтобы их отверстия совпадали.

Далее необходимо просунуть через этот канал шток. Заключительным этапом является прокручивание эксцентрика. Делается это по часовой стрелке. Эксцентриковая стяжка является достаточно качественным креплением, которое широко используется для мебели.

Для чего нужна стяжка пола? – ответ на вопрос смотрите здесь

При выполнении этого вида стяжки необходимо максимально точно располагать отверстия в деталях. Благодаря этому шток стяжки и эксцентрик располагается максимально правильно. В противном случае можно испортить, как дверной замок, так и само изделие.

А также смотрите полезный видео материал об эксцентриковой стяжке:

Как уже упоминалось выше, для установки эксцентриковой стяжки в соединяемых деталях нужно сделать три отверстия разного диаметра.

Особенности, плюсы и минусы

Мебельный кулачок является компонентом системы сборки. Он используется для соединения 2 фитингов вместе. Он используется, когда необходимо прикрепить детали, неотличимые друг от друга. Его назначение — преобразование вращательного движения в поступательное.

Это цилиндрическая деталь, которая может варьироваться не только по диаметру, но и по высоте и толщине. Лицевая сторона имеет прорезь с одной стороны и предназначена для предотвращения обратного вращения кулачка при большой нагрузке или вибрации.

Особенность этого крепежа в том, что его можно не только собирать, но и разбирать, причем несколько раз. Такое обращение не приводит к потере жесткости крепежа. Другие названия: Minifix, эксцентриковый зажим, Rastex.

Это компонент кулачкового кронштейна, который состоит из следующих частей:

• пластиковая втулка для навинчивания штока поршня,
• сам поршневой шток (крепежный элемент),
• эксцентриковая часть, необходимая для крепления мебели.

В зависимости от производителя, кулачковая скоба состоит из 2-4 элементов, обычно это стержень, крепежная втулка, цилиндр и заглушка, закрывающая торцевую часть. Цилиндр вращается вокруг своей оси, что обеспечивает скрытость и прочность деталей.

Использование крышки полезно для больших кулачков. Это происходит в том случае, если они установлены на видимых поверхностях. Это не требуется для маленьких крепежных элементов размером менее 1,5 см.

Стержень быстросъемного крепления сконструирован таким образом, чтобы муфта сидела правильно при завинчивании. Головка снабжена насечкой, которая позволяет правильно вкрутить ее в отверстие.

Паз может быть обычным, прямым или поперечным. Крепление надежно, так как основное усилие воспринимается нижней стороной вала.

Эксцентриковая стяжка как разобрать

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа

Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

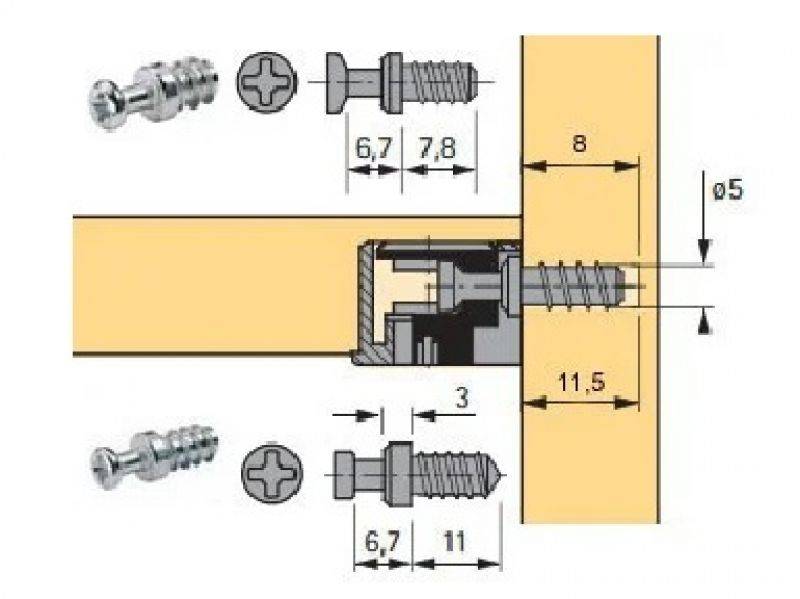

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Сфера применения

Такой тип крепления, как минификсы применяют тогда, когда надо скрыть крепежные элементы, к примеру, на мебельном фасаде. Из-за особенностей сверления пазов под винт и эксцентрик этот способ распространен, в основном, при фабричном монтаже мебели. Но знание основных принципов, наличие специализированного оборудования и небольшие навыки позволят освоить этот вид креплений и начинающему домашнему мастеру.

Основное назначение эксцентриковой стяжки – соединить детали под прямым углом. Такое соединение бывает:

• Г-образное;
• Т-образное.

Механизм соединения элементов мебели при помощи минификса без втулки заключается в следующем:

1. В отверстие диаметром 5 мм на поверхности одного из соединяемых элементов вкручивается винт.
2. На винт отверстием, размером 8 мм, расположенным в торцевой части, надевается второй элемент.
3. В паз на поверхности второго элемента, диаметром 15 мм, вставляется эксцентрик.
4. С помощью отвертки эксцентрик проворачивается в направлении движения часовой стрелки на 180 градусов, фиксируя соединение. Может использоваться простая отвертка, плоская или крестообразная, или шестигранный ключ.

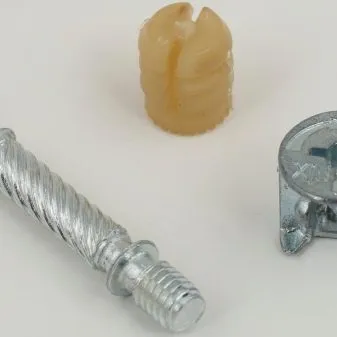

Принцип скрепления деталей стяжкой со втулкой подобный. Различие заключается в том, что отверстие под основание винта выполняется сверлом 10 мм, в нем на клей ПВА закрепляется пластиковая втулка, куда вкручивается винт. Остальные этапы такие же, как и при использовании минификса без втулки.

Сборка мебели этим методом при наличии опыта подобной работы осуществляется просто и быстро.

Разберем, как работает этот тип крепления на примере сборки ящика для комода и непосредственно комода.
