Делаем мини дрель из подручных материалов

Делаем цанговый патрон для ручного инструмента и станка

Простейший самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если же вам требуется оснастка для машины, ее придется вытачивать из заготовки и без специальных знаний здесь не обойтись.

Способ 1. Простейшая цанга из проволоки

Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми заготовками, подойдет миниатюрная муфта-цанга, спаянная из стальной проволоки

Важно учитывать, что полученный патрон может использоваться только для сверл одного диаметра, при этом диаметр сверла должен соответствовать выходному валу двигателя

Фотография №2: Простейший цанговый зажим из проволоки

Для работы потребуются такие инструменты и материалы:

1. цилиндрическая заготовка из металла, диаметр которой совпадает с диаметрами выходного вала двигателя и сверла;
2. стальная проволока толщиной 1 мм;
3. электрический паяльник;
4. флюс для пайки или КФЭТ.

Проволоку следует намотать на болванку, формируя жесткую пружину. Витки проволоки необходимо располагать максимально близко друг к другу. Готовую пружину пропаивают прямо на заготовке, используя флюс или КФЭТ.

Получившуюся цанговую муфту надевают на вал электродвигателя, а в отверстие на противоположном конце вставляют сверло.

Способ 2. Цанговый зажим из винта

Цанговый патрон со схожими характеристиками можно изготовить и другим способом. Изделие будет состоять из двух частей, соединенных винтом. Фиксацию зажима на валу электродвигателя и инструмента обеспечивают цилиндрические желобки на внутренних поверхностях оснастки.

Фотография №3: Заготовки для изготовления цангового зажима

Для работы потребуются:

1. болт или винт на 8 мм;
2. закрытая гайка М8;
3. болгарка с диском по металлу;
4. дрель и сверла на 2 и 5 мм.

Фотография №4: Цанговый патрон из винта, установленный на электродрель, в работе

В ножке болта просверлите отверстие на 3 мм. Сделайте крестообразно два ровных осевых пропила болгаркой или ножовкой по металлу. После этого в закрытой гайке ровно по центру просверлите отверстие диаметром 2 мм. Расширьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый цанговый патрон перед применением необходимо отцентрировать. Только в этом случае он будет работать корректно.

Способ 3. Самодельный цанговый патрон для фрезерного станка

Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оснастки потребуется стальная болванка (кругляк диаметром 40 мм и высотой 70 мм). Работа проводится в два этапа. Вначале делается корпус патрона, потом зажимная гайка.

Фотография №5: Цанга для фрезерного станка, выточенная на токарном станке

Изготовление корпуса патрона:

1. Зажмите болванку в патрон обратными кулачками.
2. Просверлите в ней сквозное отверстие по оси и расточите его.
3. Нарежьте в отверстии резьбу М27 х 2.
4. Обточите наружную поверхность болванки.
5. Подрежьте торец, который станет опорой для базовой опорной поверхности на шпинделе.
6. Снимите полученную оправку с патрона и трехкулачковый патрон со станка и навинтите оправку на шпиндель до упора.
7. Расточите цилиндрическую и коническую поверхности гнезда под цангу.
8. Проточите конец оправки и нарежьте в нем резьбу для зажимной гайки.

Изготовление зажимной гайки:

1. Заготовку зажмите в обратные кулачки трехкулачкового патрона.
2. Просверлите в ней отверстие, расточите внутреннюю полость.
3. Проточите внутреннюю торцевую опорную поверхность.
4. Нарежьте в гайке ответную резьбу.
5. Навинтите гайку на патрон, предварительно установленный на шпиндель станка.

Получившуюся оснастку можно усовершенствовать для более простой фиксации инструмента. С этой целью проводят накатку рифлений на боковых поверхностях корпуса патрона и гайки и делают пазы в наружных боковых поверхностях.

Что может данный инструмент

Первоначально следует отметить, что мини-дрель представляет собой компактное устройство, оснащенное маломощным моторчиком, а также шпинделем для закрепления сверл, кнопкой включения и регулятором оборотов. Самодельная мини-дрель еще называется бормашиной, шлифовальной машиной или «Дремель».

Название «Дремель» миниатюрная дрель получила по причине того, что именно фирма под названием «Dremel», впервые выпустила такой инструмент. Мини дрели – это инструменты, которые представляют из себя пластиковую конструкцию, внешне похожую на машинку для стрижки. На торцевой части такого инструмента находится шпиндель, которые позволяет закреплять различные насадки, в том числе и маленькие абразивные круги. Главными задачами, которые возлагаются на мини-дрель, являются:

1. Просверливание мелких отверстий, для чего применяются соответствующие сверла.
2. Фрезерование.
3. Резка, зачистка, заточка и доводка материалов.
4. Нанесение мелких узоров.
5. Гравировка, полировка и шлифование.

Все эти задачи выполняются благодаря специальным насадкам, которые имеются в комплекте к бормашине под маркой Dremel.

Такая частота вращения шпиндельной головки мини дрели говорит о том, что инструмент может работать даже без необходимости закрепления заготовки в неподвижном состоянии, что делается при сверлении обычными дрелями с целью исключения вырывания ее из рук. Закрепление различных насадок осуществляется с помощью специального патрона с цанговым механизмом. Диаметр патрона из цанги составляет от 1 до 3 мм, что позволяет осуществлять работы в самых труднодоступных местах.

Мини дрель своими руками

Если есть потребность в применении мини-дрели, но при этом нет финансов или желания тратиться на приобретение заводского изделия, то инструмент можно сделать самостоятельно. Сделать своими руками мини дрель – это не только легко, но еще и приятно, так как для такой самоделки практически ничего не нужно покупать. Все конструктивные части можно найти в гараже среди старых магнитофонов. Рассмотрим особенности изготовления простейшей модели мини-дрели своими руками.

Для начала понадобится отыскать старый, но рабочий моторчик от магнитофона. Такие моторчики обычно работают от постоянного напряжения 6В, поэтому обязательно понадобится и элемент питания. Цанговый зажим можно выточить на станке, но гораздо проще заказать патрон на любом ресурсе. В качестве корпуса можно использовать пластиковую баночку из-под шампуня или фурнитуру полипропиленовой системы отопления. Когда все элементы имеются в наличии, приступаем к следующим действиям:

1. К моторчику необходимо припаять два проводка, по которым будет подаваться питание и регулятор оборотов(если нужен).
2. Установить-закрепить мотор в корпус(трубку и т.п.).
3. Установить в корпус выключатель, регулятор и разъем подключения питания.
4. Собрать корпус(установить заглушки).
5. В цанговом патроне необходимо зафиксировать сверло требуемого диаметра.
6. Патрон фиксируется на валу моторчика, для чего используются болтики для зажима.

После этого остается приступить к испытанию данного устройства.

Выше рассмотрен простейший вариант изготовления самодельной бормашины для обработки мелких деталей. Вариантов для изготовления таких устройств множество, но все они основываются на использовании моторчиков от старых магнитофонов. Если же планируется пользоваться изделием постоянно, то лучше отдать предпочтение заводским моделям, которые в комплекте оснащаются порой всем необходимым расходным материалом.

К преимуществам самодельной мини-дрели следует отнести:

• Минимум затрат на изготовление аппарата. Потребуется только отыскать или приобрести цанговый патрон.
• Простейший вариант конструкции получается еще меньшего размера, чем заводские устройства.
• Изделие очень удобное в использовании и управлении.
• Имеет уникальный вид и стильный дизайн, так как изготовитель сам дополняет свое творение различными элементами.

Подключаем питание и начинаем работу

Подводя итог, немаловажно подчеркнуть потребность человека в таком инструменте, как мини-дрель. Ведь с ее помощью можно не только сверлить печатные платы, но еще и использовать для шлифования различных деталей, которые окислились или взялись коррозией, предавая им первозданную внешность

Советуем почитать про самодельную мини-болгарку

Советуем почитать про самодельную мини-болгарку.

Что потребуется для работы?

Вариантов изготовления мини дрели своими руками существует несколько. Но наличие материала мало в чем отличается. Итак, чтобы сделать мини дрель своими руками, понадобится следующее:

• провод;
• патрон для сверла;
• баночка от мыльных пузырей (для корпуса);
• моторчик;
• сверло;
• термоклей.

Когда все из списка приобретено, можно приступать к работе.

Процесс изготовления мини дрели

Схема регулятора оборотов
для мини дрели.

Начнем выполнение работы с корпуса вашего инструмента. Им будет служить баночка от мыльных пузырей. Думаю, каждый сможет найти ее у себя дома, особенно те, у кого есть дети. Дно у банки отрезаем, а на крышке проделываем отверстие для проводов. Основание готово.

Далее займемся моторчиком. Его можно взять из детской игрушки (например, машинки). Также функцию мотора может выполнить 9-вольтовый двигатель от кассетного магнитофона (если такой у вас еще завалялся) или моторчик из автомагнитолы.

Теперь вам нужно соединить патрон и моторчик. Для этого мотор обезжирьте спиртом и прикрепите к патрону с помощью горячего клея. Если после этого конструкция будет неустойчивая, будет проявляться вибрация, то вместо горячего клея нужно будет воспользоваться холодной сваркой. Она выглядит, как пластилин. Этим веществом вам нужно будет соединить мотор и патрон. Делайте это быстро, так как холодная сварка почти мгновенно застывает и становится, как железо.

Соединенный патрон и моторчик следует засунуть в баночку из-под мыльных пузырей через прорезанное дно так, чтобы провода выходили через отверстие на крышке банки (то есть мотором вперед).

Провода аккуратно высуньте в щель. Мини дрель почти готова.

Чертеж мини электро дрели.

Далее вы должны припаять провода питания и моторчика. Обеспечьте полную изоляцию всех проводов, которые находятся в крышечке от банки. Для этого вы можете обклеить их термическим клеем. Теперь ваша мини дрель своими руками готова. Вам осталось просто прикрутить крышечку к основе баночки. Такую мини дрель вы можете использовать как через блок питания, так и с помощью аккумуляторных батареек. А это делает этот инструмент мобильным, так как иногда вам нужно просверлить дырку, а розеток под рукой нет.

Совет тем, кто любит самоделки: выбирая патрон, не берите цанговые, так как они не практичные в замене. Чтобы сменить в цанговых сверло, нужно поменять полностью всю кассету.

Альтернативный способ изготовления мини дрели своими руками

Еще можно сделать дрель своими руками с выключателем. Как уже ранее говорилось, особых отличий от нужных материалов в первом случае нет. Вам понадобится:

Схема мини дрели.

• пустой флакончик от шарикового дезодоранта;
• электродвигатель;
• патрон для сверла (а вот тут понадобится цанговый);
• разъем RGA;
• выключатель.

Как обычно, начинаете с подготовки корпуса для мини дрели из флакона. Для этого в крышке просверливаете отверстие для патрона и сверла. Далее с помощью канцелярского ножа в дне флакона вам нужно будет вырезать место для разъема RGA, а на самом флаконе — отверстие для выключателя.

Потом электродвигатель нужно соединить с патроном. Когда будете покупать цангу, не забудьте спросить у продавца, на какой диаметр вала она рассчитана. Вам нужно, чтобы отверстие цанги впритык соединялось с валом вашего двигателя. Обычно вал на моторчиках равен 2,3 мм и 1,5 мм в диаметре. Перед покупкой цангового патрона измерьте его. Наденьте цангу на моторчик. Не забывайте протянуть болты.

Далее засовываете во флакон шарикового дезодоранта соединенный патрон и электродвигатель. Садится он идеально, так что фиксировать вам его не придется.

Подключаете провода (подводите их к разъему) и выключатель к электродвигателю.

Ваша самодельная мини дрель готова.

Подключаете ее к розетке и пользуетесь кнопкой выключателя. Не забудьте сверло держать перпендикулярно плоскости поверхности. Ведь если немного перекосить сверло, можно его сломать.

Собранная своими руками дрель может сверлить и пластик, и дерево, и текстолит. Это очень удобная вещь, которую можно сделать за считанные минуты. Удачи вам в изготовлении мини дрели!

Экономный вариант без корпуса

Самая бюджетная модель мини-дрели — обычный электромотор, к которому через проводку без корпуса подключен силовой блок.

На 12-вольтовый моторчик потребуется блок питания, состоящий из 30-ватного трансформатора и выпрямительного моста, например, на диоде 1N1007.

Предохранить моторчик от пульсирующих колебаний обмотки в процессе выпрямления напряжения позволит включение в цепь простейшего конденсатора, до 25 В с емкостной характеристикой в 1000 микрофарад.

Цепь работает надежно, но с ростом нагрузки, например, при высверливании плотного материала, будет падать напряжение, что приведет к остановке вращения. Напряжение можно стабилизировать, добавив в цепь КР142ЕН8Б или L7812CV стабилизаторы

После того как приводной блок готов, изготавливается или покупается патрон — для домашнего сверления миниатюрных отверстий может подойти даже стержень от ручки, в котором клеем фиксируется сверло. Также патрон можно заменить предложенной ранее цангой или шурупной клеммой.

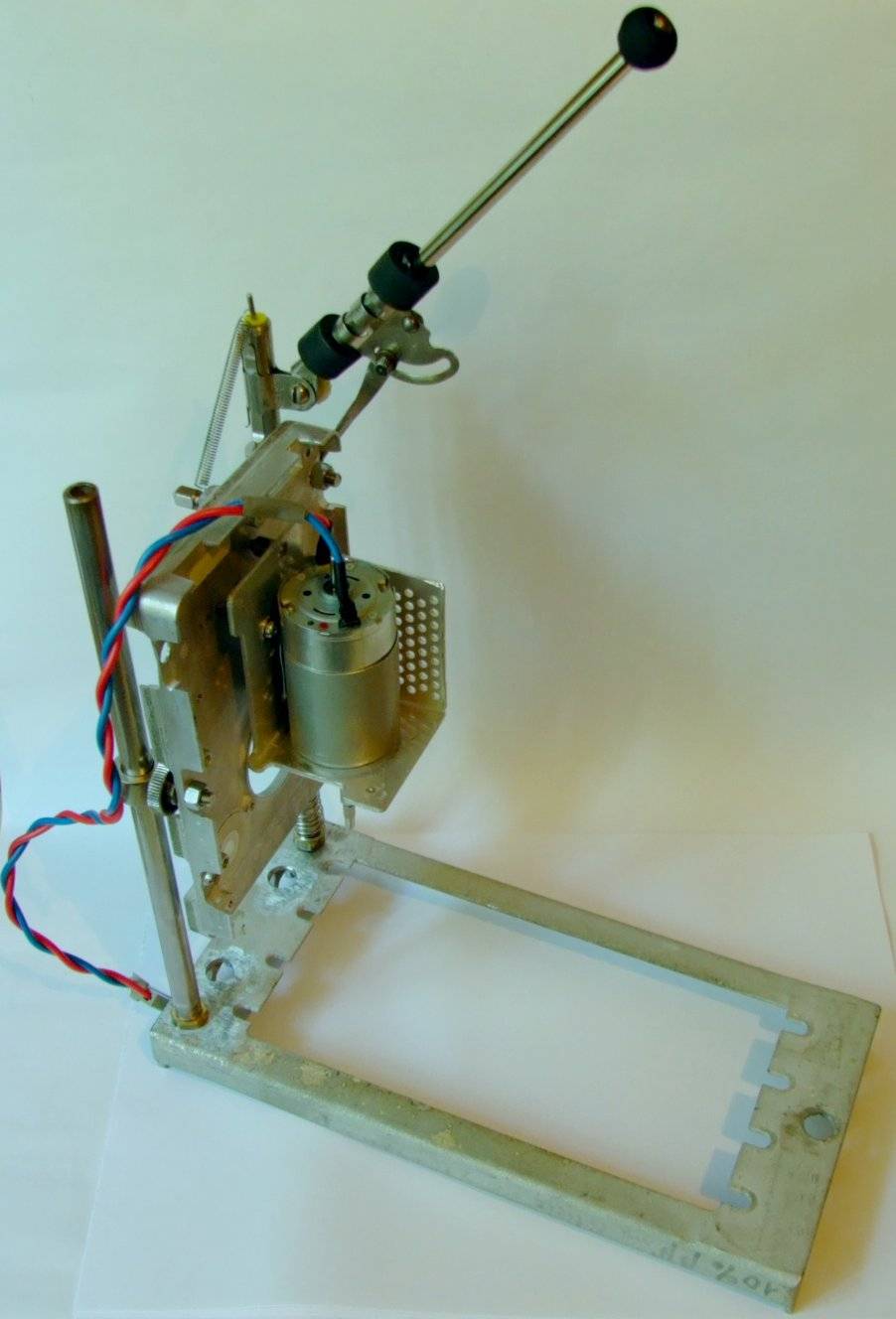

МИНИ СТАНОК ДЛЯ СВЕРЛЕНИЯ ПЛАТ

Недавно снова возникла необходимость просверлить несколько небольших отверстий на печатной плате. Поскольку нет подходящей сверлилки, решил собрать такую, которая отвечала бы потребностям радиолюбителя. Поскольку не люблю платить за то, что могу получить бесплатно, станочек был создан из того, что было под рукой. Элементы для сборки такой дрели можно найти практически в каждом закроме (или как там склонять слово закромах?) радиомастера. Для нужд этого проекта использовал:

• 2 старых принтера (2 направляющих стержня, 1 ролик, 1 двигатель постоянного тока),
• старый жесткий диск,
• мощный блок питания 21 В,
• 2 старых цанговых патрона,
• радиатор, несколько винтов, пластиковых трубок, 2 пружины и провода.

И конечно разные инструменты: тиски, шлифовальный станок (возможно напильник), ручная дрель, отвертка.

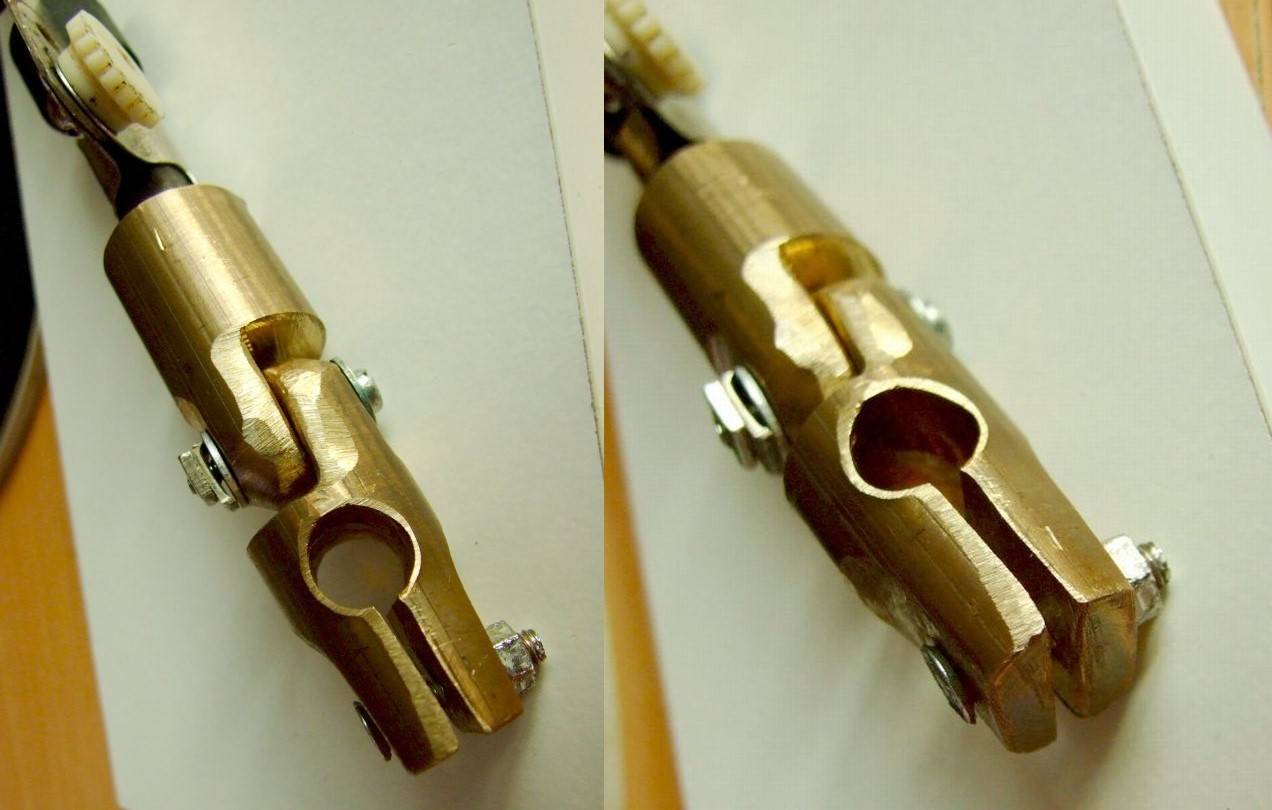

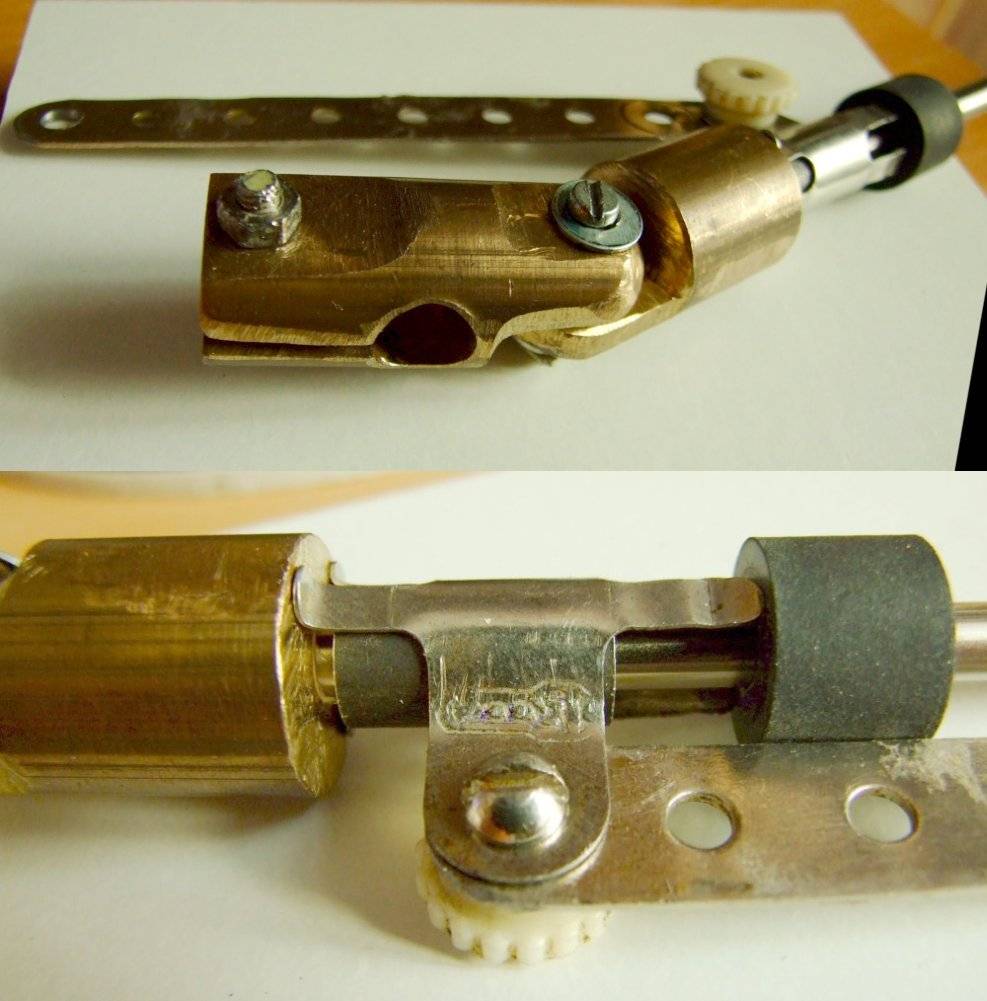

Кстати, можно сюда и ручную дрель приспособить. Предполагая, что вес её составляет около 2-3 кг, необходимо будет усилить конструкцию с направляющими стержнями на одной линии с дрелью (как показано на рисунке).

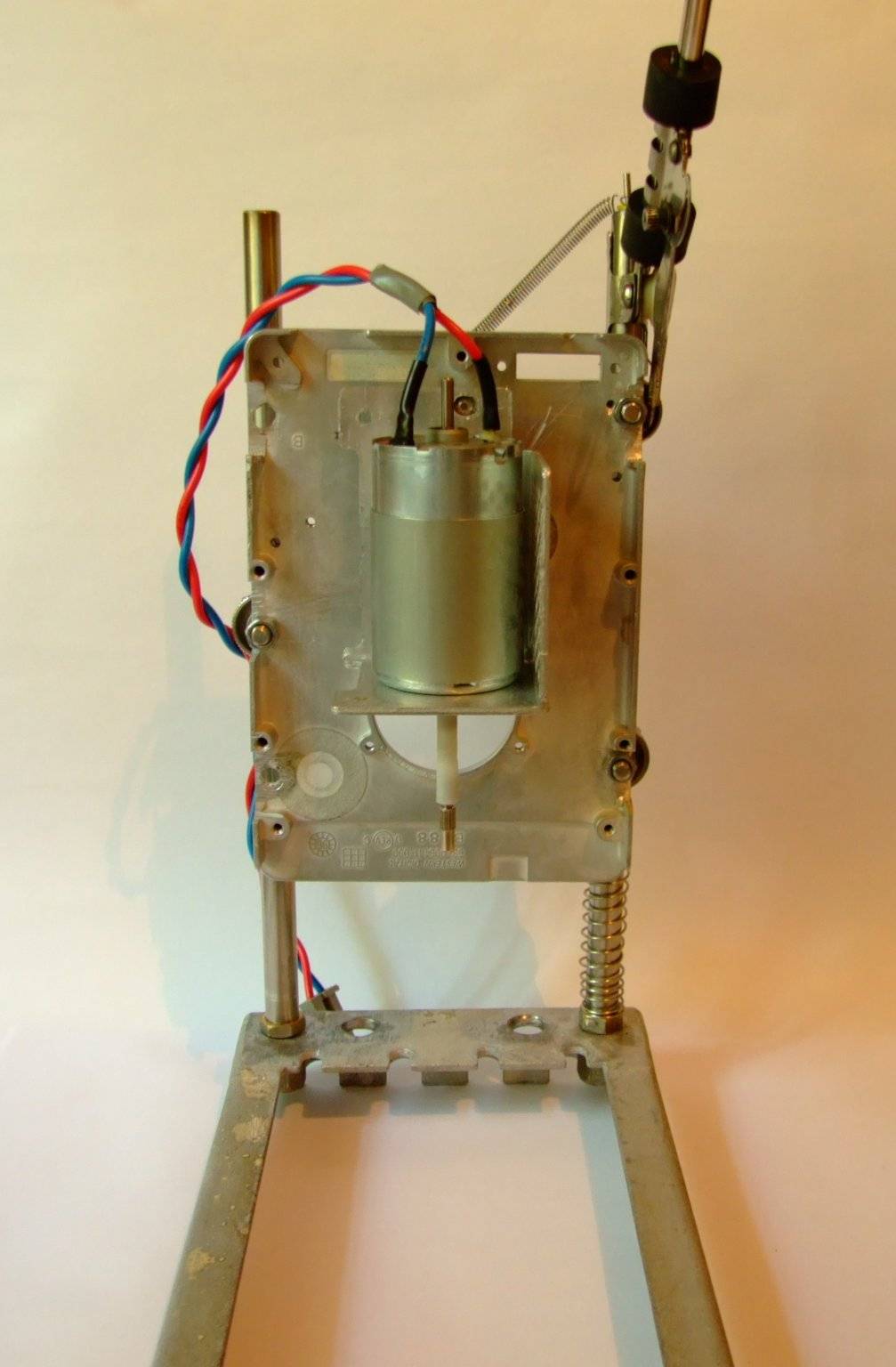

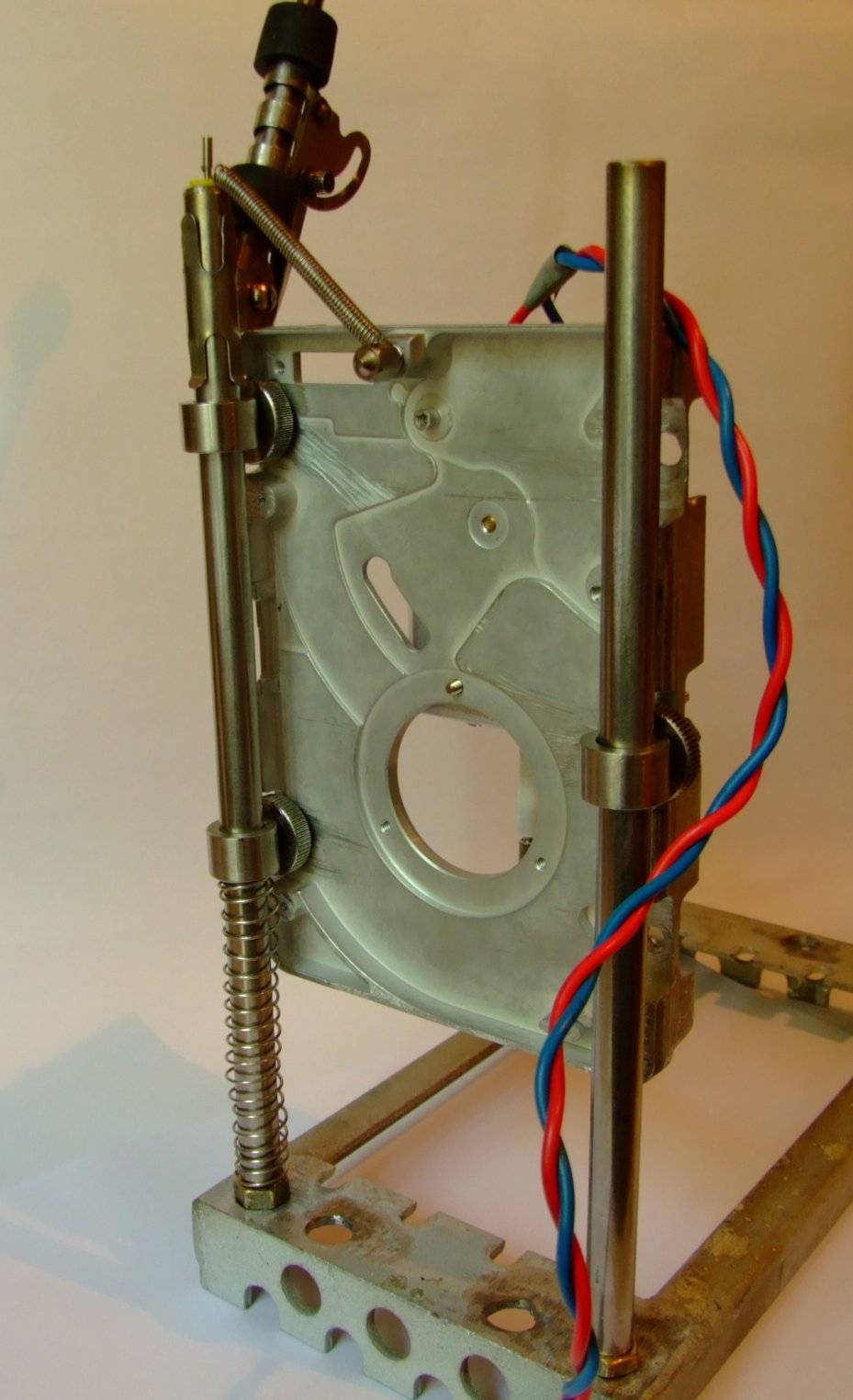

Основа была готовая, как и стержни с резьбой, которые служили направляющими. Предлагаю использовать вместо такой рамки небольшой кусок плиты МДФ 15 x 20 см (например кусок деревянного подоконника или какой-либо другой доски). Вместо полос, которые тут использовал, лучше взять струйные принтеры, на которых движется каретка с головками (они идеально гладкие и простые, имеют хорошо подогнанные направляющие втулки).

Сверло свободно сверлит в печатной плате, пластике, дереве, а также в алюминии. В дальнейшем добавил еще 2 10 мм светодиода, освещающих обе стороны точки сверления, и металлическую пластину в качестве шайбы от просверленного объекта.

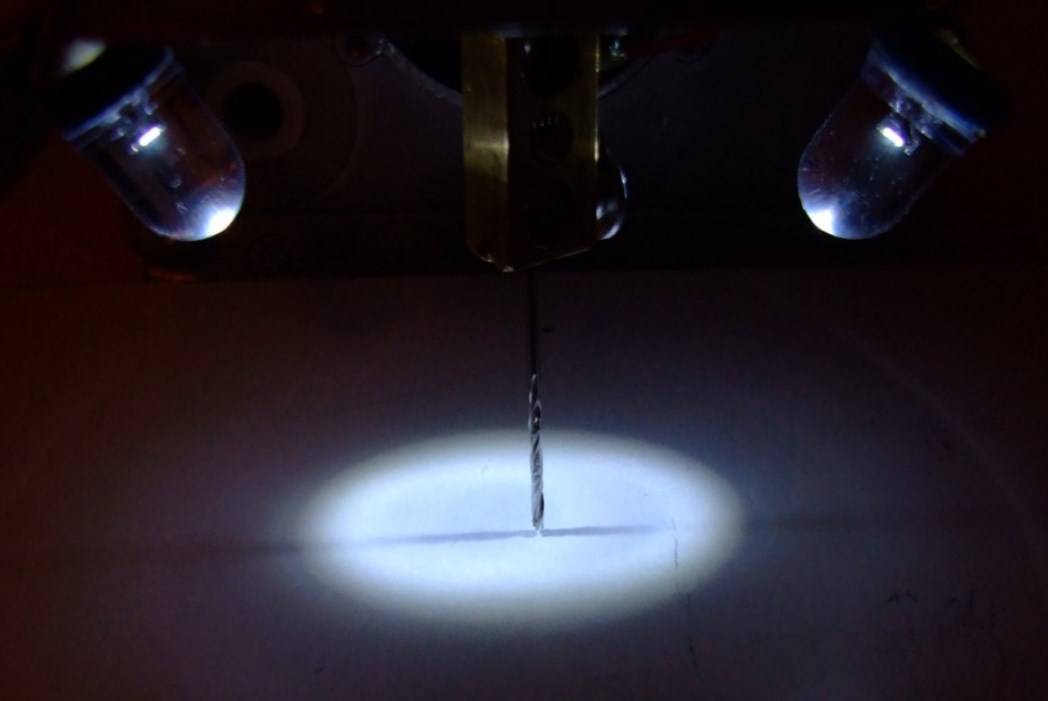

Источником питания для светодиодов подсветки являются 2 батарейки типа АА, расположенные на задней панели корпуса привода.

И вот, с минимальными затратами, получил полнофункциональное сверло для печатных плат. Благодаря укорачиванию рукоятки, дрель очень устойчива, сверлит точно — не может быть и речи о биении. Единственная проблема заключается в том, что нужно заточить винты, которые затягивают шпиндель — уже немного их подпилил, но это все равно было бы полезно. Сборник других конструкций сверлильных станочков для плат смотрите на форуме.

Форум по обсуждению материала МИНИ СТАНОК ДЛЯ СВЕРЛЕНИЯ ПЛАТ

Радиоэлектроника и схемотехника для начинающих — первые шаги в радиоделе или с чего начать будущему радиолюбителю.

Как работает литий-ионный аккумулятор и чем он отличается по физико-химическим свойствам от других типов. Занимательная теория.

Куда применить отжившие свой век моторы от винчестеров ПК — подключение такого двигателя и варианты идей.

Второй вариант — Самостоятельная сборка (2 видео)

Если поставлена задача — сделать своими руками миниатюрный инструмент, то необходимо изначально подобрать электропривод. В качестве электропривода подойдет моторчик от различных устройств – принтера, старого кассетного магнитофона или от обычной детской электрифицированной игрушки.

В зависимости от мощности электродвигателя можно строить мини болгарку по двум направлением. Первое направление – это использование сетевого источника питания. Например, от старого мобильного телефона. Второе направление предусматривает полностью автономную модель из моторчика, который будет приводиться в действие от батареек или аккумуляторов.

Разница между двумя направлениями в конструкции корпуса. В первом случае место потребуется только для электродвигателя, а во втором надо будет установить батарейный отсек.

Для корпуса очень удобно применить отрезок трубы ПВХ. Если ее диаметр несколько больше диаметра электродвигателя, то на двигатель можно подмотать изоленту. Закрепить двигатель можно с помощью клеевого пистолета.

В качестве заглушек можно использовать пробки, которые одеваются на трубы ПВХ при транспортировке и хранении. В передней пробке необходимо проделать отверстие под вал двигателя, а в задней под провод питания. На корпусе надо закрепить разъем подключения питания и выключатель.

Идеальным вариантом будет возможность закрепить на валу какой-нибудь цанговый зажим. Это позволит использовать стандартные боры, сверла и нестандартные мини фрезы и диски. Если установить цанговый зажим не получится, то можно соединить вал и режущий инструмент с помощью двойного контакта из электрической колодки.

Подобным путем можно изготовить корпус и для мини болгарки с автономным питанием. Только после установки в него двигателя, необходимо установить и блок батарей. Провода от батарей будут подключаться через выключатель, установленный на корпусе.

В обоих случаях на мини болгарках можно использовать и самодельный инструмент и стандартный промышленный – боры и сверла.

Процесс изготовления мини дрели

Схема регулятора оборотов для мини дрели.

Начнем выполнение работы с корпуса вашего инструмента. Им будет служить баночка от мыльных пузырей. Думаю, каждый сможет найти ее у себя дома, особенно те, у кого есть дети. Дно у банки отрезаем, а на крышке проделываем отверстие для проводов. Основание готово.

Далее займемся моторчиком. Его можно взять из детской игрушки (например, машинки). Также функцию мотора может выполнить 9-вольтовый двигатель от кассетного магнитофона (если такой у вас еще завалялся) или моторчик из автомагнитолы.

Теперь вам нужно соединить патрон и моторчик. Для этого мотор обезжирьте спиртом и прикрепите к патрону с помощью горячего клея. Если после этого конструкция будет неустойчивая, будет проявляться вибрация, то вместо горячего клея нужно будет воспользоваться холодной сваркой. Она выглядит, как пластилин. Этим веществом вам нужно будет соединить мотор и патрон. Делайте это быстро, так как холодная сварка почти мгновенно застывает и становится, как железо.

Соединенный патрон и моторчик следует засунуть в баночку из-под мыльных пузырей через прорезанное дно так, чтобы провода выходили через отверстие на крышке банки (то есть мотором вперед).

Когда будете засовывать моторчик в баночку, смажьте его термоклеем, чтобы он лучше держался.

Провода аккуратно высуньте в щель. Мини дрель почти готова.

Далее вы должны припаять провода питания и моторчика. Обеспечьте полную изоляцию всех проводов, которые находятся в крышечке от банки. Для этого вы можете обклеить их термическим клеем. Теперь ваша мини дрель своими руками готова. Вам осталось просто прикрутить крышечку к основе баночки. Такую мини дрель вы можете использовать как через блок питания, так и с помощью аккумуляторных батареек. А это делает этот инструмент мобильным, так как иногда вам нужно просверлить дырку, а розеток под рукой нет.

Совет тем, кто любит самоделки: выбирая патрон, не берите цанговые, так как они не практичные в замене. Чтобы сменить в цанговых сверло, нужно поменять полностью всю кассету.

Как сделать патрон для мини-дрели + (Видео)

Для самодельного патрона Вам потребуется кусок металлической или текстолитовой трубы, по диаметру подходящей к валу моторчика. Длина самодельной втулки должна минимум в 2 раза превышать длину вала и позволять надежно укрепить сверло.

Закрепить втулку можно при помощи винтов или термоклея. Как правило, вал моторчика имеет диаметр 2-5 мм, а сверла для изготовления плат имеют меньший диаметр. Значит, нужно заполнить образовавшееся пространство наполнителем и добиться соосности сверла и вала.

В качестве наполнителя возьмите канифоль и насыпьте в отверстие втулки. Паяльником расплавьте канифоль и вставьте сверло. Канифоль затвердеет и будет надежно удерживать его.

Для того, чтобы добиться идеальной центровки, расплавьте еще раз канифоль и включите питание. Пока канифоль не застыла, попробуйте при помощи пинцета исправить положение сверла. При необходимости повторите операцию еще раз.

https://youtube.com/watch?v=K0fzqBmRjg0

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

1. Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
2. Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана из фена. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
3. Зубная щетка для сверления плат. Вы наверное уже не удивитесь, но следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки и моторчик есть, нужно только спилить верхнюю часть и установить насадку в виде цанги.
4. Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины. Данные чертежи Вам пригодиться, если Вы все же решили сделать такое устройство своими руками.
5. Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать питание в розетку. К тому же удобная ручка сделает процесс сверления комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Похожие материалы:

• Как сделать зарядку для аккумулятора в домашних условиях
• Как стать настоящим электриком
• Как сделать электродный котел своими руками

Простая бормашина из подручных средств Как самому сделать микродрель из катушки? Обзор различных идей по созданию Нравится 0)Не нравится 0)

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

1. МД из электрического патрона.
2. Полный аналог фабричного «дремеля».
3. Дрель из зубной щётки.
4. МД из привода принтера.
5. Экономный вариант без корпуса.
6. Вторая жизнь старому магнитофону.
7. Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

1. Сердцевину фурнитуры удаляют.
2. Отвинчивают заднюю крышку.
3. Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
4. Подгоняют толщину вала под размер отверстия цангового зажима.
5. На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
6. Патрон крепят к валу фиксаторным поперечным винтом.
7. Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
8. Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Мини дрель без корпуса

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

Корпус шарикового дезодоранта

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Инструменты и материалы

Потребуется:

• электрический патрон,
• двигатель,
• пластиковая тара от мыльных пузырей,
• острый нож,
• термоклей,
• изолента,
• паяльное устройство,
• тумблер.

Подготовительные работы

Для изготовления корпуса в крышке от баночки из-под мыльных пузырей разогретым паяльником необходимо проделать отверстие диаметром немного больше диаметра основания сверла. Дно тары нужно удалить. Из моторчика и патрона сооружается сердцевина инструмента. Двигатель подходящей мощности можно взять из старого оборудования. Прежде чем скрепить движок и патрон, их обезжиривают ацетоном. Скрепляют методом холодной сварки или горячим клеем.

Сборка

Работа выполняется в несколько этапов. Сначала патрон с моторчиком помещают в пластиковую тару из-под мыльных пузырей.

Провода, выходящие из электрического патрона, должны разместиться в крышке корпуса.

Патрон закрепляют термоклеем, промазывая боковые пустоты. Дожидаются высыхания связующего материала.

Клеем прикрепляют тумблер к крышке, подсоединяют к нему провод подачи питания по стандартной схеме. При необходимости используют амперметр. Изоляция выполняется изолентой или термоклеем. Крышка прикручивается к тубе, с ее обратной стороны фиксируется сверло.

Насадка на шуруповерт

Немного поразмыслив можно смастерить насадку для шуруповерта.

Такую простейшую по своей конструкции насадку можно создать без лишних сложностей.

Идея хороша тем, что нет необходимости тратиться на дополнительные детали. Все что нужно, уже есть в конструкции дрели. Необходим только токарный станок, болгарка, сварочный аппарат и конечно же — шуруповерт, насадку на который мы сейчас будем делать:

1. Снимаем две крышки с корпуса дрели. Откручиваем упорную часть.
2. Выбиваем шплинт с малой шестерни и снимаем ее с вала, на котором крепиться сверлильный патрон.
3. С помощью точильного станка растачиваем конусный наконечник вала до 10 мм.
4. Вставляем вал обратно в корпус дрели, надеваем шестерню и шплинтуем.
5. С правой стороны болгаркой отрезаем вал с резьбой.
6. Вкручиваем резиновую рукоять (улучшенный вариант) в корпус справа.
7. Срезаем резьбовую часть вала большой шестерни.
8. К валу большой шестерни необходимо приварить головку.
9. Прикрутить две крышки к корпусу обратно и смазать шестерни специальной графитной смазкой.
10. Насадка готова к использованию!

Механизм «самоделки» позволяет ввинчивать и вывинчивать болты и гайки в труднодоступных местах. Увеличивает крутящий момент в 6-7 раз. Поскольку насадка имеет большую длину, чем простой шуруповерт, то инструмент может быть использован в хозяйстве, для сборки мебели, при ремонте автомобилей, если к гаечному соединению не добраться другим способом.

Варианты оболочки

Если ради того, чтобы сделать приспособление для зажима, будет необходимо зайти на Aliexpress либо иной похожий портал в поиске цангового патрона, с кожухом все значительно легче. Для его создания сгодится хлам, которое по обыкновению выбрасывается.

Разберем несколько вариаций.

Флакон от дезодоранта-антиперспиранта. Отдельные емкости из пластика безупречно подходят по габаритам под мотор от аудиомагнитофона либо проигрывателя компакт–дисков. В ситуации, когда двигатель немного больше по габаритам, следует вставить его с незначительной натяжкой. В крышке флакона от антиперспиранта надо прорезать отверстие для выведения цангового патрона. Для большей практичности в самом низу можно поставить гнездо для подсоединения источника питания, а с боковой стороны кнопочку включения/отключения. Это дает возможность держать дрель в стороне от блока.

Патрон для присоединения ламп накаливания. Вариант, конечно, малоприменимый – проделать отверстие в таком крепком пластике не выйдет, следовательно, кнопочку включения нужно будет закрепить на оболочке посредством клея.
