Циркулярные (круглопильные) станки по дереву

Технические характеристики круглопильных станков

Основные технические параметры, на которые следует обращать внимание при выборе циркулярного деревообрабатывающего станка:

• мощность;
• глубина пропила;
• число оборотов вращения шпинделя;
• размер рабочего стола;
• станина (сталь, чугун, штампованный лист);
• наклон пилы, (90º, 45º);
• напряжение (220 В, 380 В).

Теперь разберем некоторые из них в отдельности.

Чем больше мощность, тем больший объем работы можно выполнять на циркулярном станке. Это позволяет не снижать обороты при пилении, устанавливать диски увеличенного диаметра, если таковые позволяет конструкция оборудования. Повышается рабочий ресурс изделия.

Глубина пропила влияет на размер заготовки и пиление под углом.

Число оборотов вращения шпинделя – чем больше, тем выше качество и скорость пропила распиловочного станка.

От размера рабочего стола зависит какой размер заготовки можно обработать.

Немаловажной характеристикой циркулярных станков является материал станины станка. В более мощных, тяжелых и профессиональных моделях применяется закрытая стальная столешница, благодаря которой улучшается сбор пыли и уменьшается шум от пильного полотна и электрического мотора

На облегченные же циркулярные пилы часто устанавливают литые чугунные станины. Утяжеленная конструкция снижает вибрацию и сохраняет настройки точными дольше, чем аналогичная со штампованными стальными крыльями.

Напряжение. Электрические двигатели более 2 л.с. обычно используют три фазы питания 380 В, менее мощные чаще всего обходятся однофазным питанием 220 В. Поэтому перед выбором оборудования необходимо уточнить сколько фаз у вас имеется в месте подключения данного станка.

Преимущества и недостатки

К преимуществам относят:

• относительно простое исполнение станков;
• удобство в эксплуатации;
• высокая надежность при работе зимой;
• в циркулярном станке можно долго эксплуатировать несколько пил, для их обслуживания не понадобится дорогое заточное оборудование;
• высокая производительность.
• Среди основных недостатков выделяют следующие: большой объем отходов в связи с тем, что ширина пропила дисковыми пилами составляет 6-7 мм;
• недостаточно чистый пропил из-за вибрации диска;
• затачивать пилы сможет только обученный специалист.

В настоящее время одной из популярных моделей циркулярных станков является JTS-600XL. С его техническими характеристиками можно ознакомиться в паспорте.

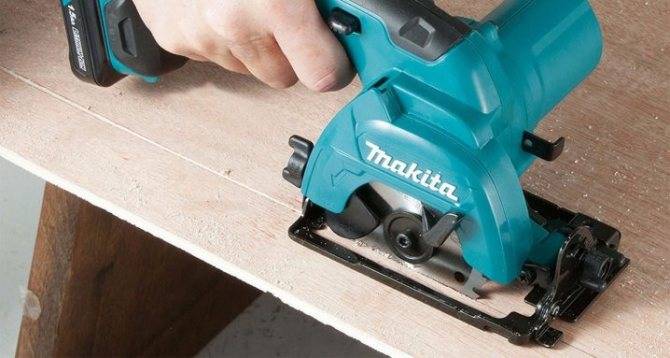

Домашние мини-циркулярные аппараты

Использующиеся частными лицами бытовые мини-циркулярные станки наделены своими особенностями. Их отличает ограниченная функциональность – производительность не является промышленной. Циркулярная пила имеет небольшую мощность, модели дополняются дисками, диаметр должен быть маленьким. Наибольший параметр прямолинейного пропила не так велик, как у промышленных (диапазон от 40 до 80 мм.).

Выбирая бытовые распиловочные станки, необходимо помнить, что их категорически запрещено использовать в обработке крупных заготовок. Их задача – справляться с обработкой заготовок небольшой ширины, в пределах от 300 до 625 мм. Особенностями моделей данного класса являются немалый производимый шум и вибрации. Объяснений несколько. Бытовые распиловочные станки работают на прямом приводе и шестереночном редукторе.

Рейтинг производителей

Выбор циркулярной пилы определяется рядом факторов:

• объём и характер предполагаемой работы;
• возможности помещения, в котором предполагается установка агрегата;
• требования к уровню шума, мобильности и электробезопасности;
• цена изделия.

Наиболее популярные производители такого оборудования – известные, зарекомендовавшие себя компании: Bosch (Германия), Makita (Япония), Metabo (Германия), Hitachi (Япония), Интерскол (Россия), JET (Швейцария).

Отзывы на технику этих производителей, далеко не всегда однозначно восторженные, что естественно: предпочтений у людей множество и идеальное изделие вряд ли когда-либо будет создано, однако, именно эта пятёрка в настоящее время лидирует по количеству положительных высказываний как специалистов, так и покупателей, использующих их продукцию в домашнем хозяйстве.

• Японские модели отличает высочайшее качество сборки, в том числе и подвижных элементов конструкции, наличие дополнительных функций, продлевающих работу пилы (плавный пуск), высокие требования к безопасности. Высочайшая работоспособность и удобство настроек – отличительная черта техники, выпускаемой под японскими брендами. Однако применение в некоторых моделях пусть и высокопрочных пластиков для изготовления подвижных элементов передачи на валу пилы может сыграть не в их пользу.
• Немецкие модели, как правило, имеют большую мощность, однако, широкое применение пластика для изготовления корпуса машины нередко вызывает недоверие покупателей. Эти изделия также отличает высочайшее качество настроек.
• Российские изделия отличает высокая надёжность, широкое применение инструментальной стали, однако, нередко страдает мощность – по этому показателю наши пилы часто уступают японским и европейским маркам. Нет и функции замедленного пуска, что может стать причиной выхода из строя отдельных узлов или электродвигателя. Цена российских моделей при этом бывает значительно ниже своих зарубежных аналогов; надо учесть также и ремонтопригодность отечественных пил.

Круглопильный торцовочный станок

Торцовочный станок предназначен для реализации поперечного распила древесины. Самым популярным является круглопильный торцовочный станок, который производится с верхним или нижним расположением пилы.

На сегодняшний день обработка заготовок на торцовочных станках – один из обязательных этапов создания любых деревянных изделий.

Согласно типу размещения и движения пильного узла торцовочные станки делят на такие виды:

• станки маятникового типа. Такие устройства наиболее бюджетные, однако и наиболее травмоопасные в использовании. Помимо этого, максимальные габариты отпиливаемой заготовки ограничены в самой высокой точке диаметром применяемого диска
• консольные торцовки. Такие устройства работают по принципу прямолинейного надвигания пильного узла на заготовку. Чаще всего эти станки обладают возможностью поворота консоли относительно продольно расположенной заготовки, то есть торцевания под разными углами. Плюсом консольной торцовки можно назвать возможность торцевания заготовки большой ширины. Длину пропила определяет длина консоли
• торцовочные станки с нижним размещением пилы. Такие станки более безопасны, поскольку в процессе рабочего цикла руки оператора расположены на органах управления вне зоны пила.

Очень востребованы сегодня торцовочные станки с круглыми пилами. Включение оборудования осуществляется нажатием на рычаг. Современные торцовочные устройства удобны и безопасны в работе, потому что все механические системы находятся в защитном кожухе. Техническая характеристика круглопильных станков для поперечной распиловки пиломатериалов

Показатели	Торцовочные станки
педальный ЦБК-4	с параллельным перемещением пилы
маятниковый ЦМЭ-2	ЦПА-2
Диаметр пильного диска в мм.	710	500	400
Число оборотов пилы в минуту	1540	2900	2950
Скорость резания в м/сек	56	76	62
Вид подачи пилы	Гидравлический	Ручной	Гидравлический
То же, пиломатериала	—	ручной	—
Толщина распиливаемого материала в мм	150	100	100
Ширина распиливаемого материала в мм	350	400	500
Мощность электродвигателя пилы в квт	7	3,2	4
Мощность электродвигателя гидропривода в квт	2,8	—	1,7
Габариты станка в мм	—	—	—
длина	1350	1800	2500
ширина	1085	625	685
высота	800	1820	1420
Вес станка в кг	400	360	660

Этапы изготовления

Чтобы изготовление приспособления было успешным, важно учитывать много особенностей

Как правильно установить пилу

Для правильной установки пилы необходимо соблюдать пошаговую инструкцию:

Поставить приспособление так, чтобы его рабочий фрагмент заходил в подготовленный паз. Разметить участки для лемешных болтов. Их используют для фиксации распиловочного диска. Сделать отверстия в фанере. Их диаметр должен быть 8 мм. Сделать зенковку

Это позволяет утопить шляпки болтов

Осторожно поставить распиловочный диск и хорошо закрепить болты

Изготовление упоров

В конце необходимо установить упоры. Стандартным элементом для многих станков считается направляющая для продольного реза. Обычно для сооружения упора применяют деревянные бруски или алюминиевые карнизы

Важно правильно выбрать его размеры. При этом деталь должна проходить по всему столу. Чтобы сделать упор, нужно выполнить следующие действия:

Чтобы сделать упор, нужно выполнить следующие действия:

1. Подготовить обычный лист фанеры. Его толщина должна быть 1 см.
2. Зафиксировать брусок высотой минимум 2 см.
3. С нижней части основания зафиксировать вторую рейку. Это делают перпендикулярно первой.
4. Срезать лишнее основание.

Поперечные упоры стоит фиксировать на заготовках струбцинами. Также для этого можно применять крепежные приспособления из деревянных шайб. Такие зажимы помогают зафиксировать направляющие любых размеров.

Самостоятельное изготовление распиловочного стола не вызывает никаких сложностей. Для этого нужно внимательно ознакомиться с инструкцией и подготовить все необходимое.

Виды станков

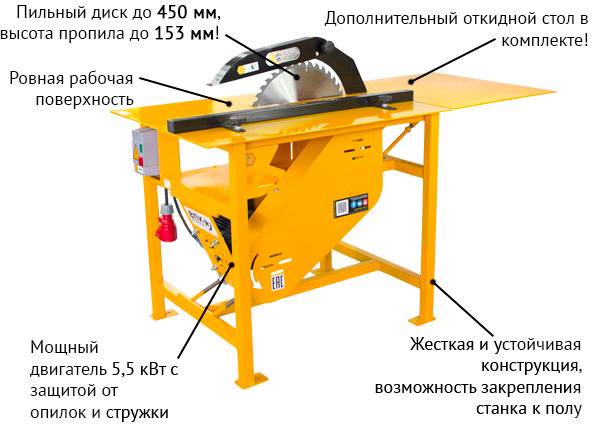

Электрическая стационарная циркулярная пила – это достаточно крупногабаритный распиловочный агрегат со значительными коэффициентами производительности и мощности. Они используются обычно на средних и крупных производствах и заводах для вспомогательных операций. А в домашней мастерской и небольшом производственном цеху такое оборудование может пригодиться и в качестве основного деревообрабатывающего станка. Высокая скорость вращения пильного вала этих станков обеспечивается довольно мощным мотором, что дает возможность резать даже твердый материал без перегруза.

Настольный циркулярный станок, как и многие деревообрабатывающие станки для дома можно установить на верстаке, а затем без каких-либо трудностей и сопутствующих проблем демонтировать для использования в другом месте или его хранения. Обычно вес данного оборудования не превышает 25 килограмм, что подтверждает его мобильность.

Стационарный бытовой круглопильный станок Bosch PTS 10

Как в стационарном исполнении, так и в настольном варианте есть оборудование бытового и профессионального класса. Отличия профессиональных станков помимо стоимости заключаются обычно в более качественном их исполнении, а соответственно имеют больший рабочий ресурс, в наличии некоторых дополнительных принадлежностей и так далее.

Также существуют многопильные круглопильные станки. Они обычно используются в том случае, когда необходима продольная распиловка дисковыми пилами 2-х кантных и 3-х кантных брусьев на обрезные доски и 4-х кантный брус. На многопильных циркулярных станках можно делать заготовки разных габаритов, заранее установив положение пил. Важным преимуществом многопильных круглопильных станков является достаточно высокая точность пропила. Достичь это получилось благодаря значительному увеличению прочности данного оборудования.

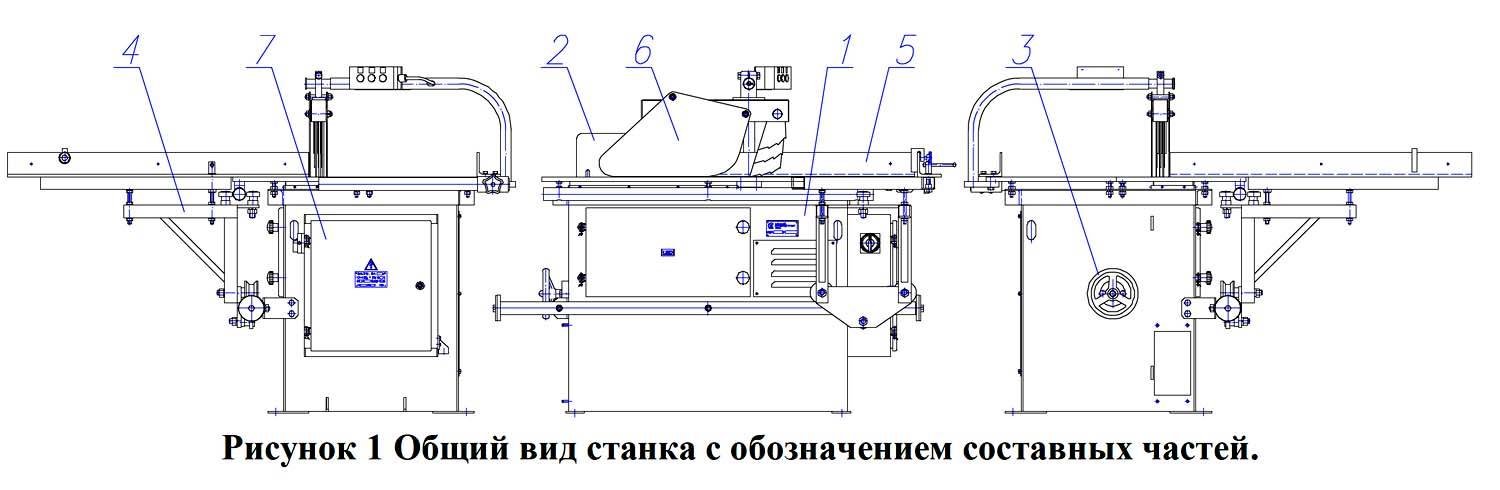

Ц6-2 Станок круглопильный универсальный с торцовочной кареткой. Назначение, область применения

Станок круглопильный универсальный модели Ц6-2 предназначен для продольной и поперечной распиловки досок, брусьев, древесных плит и листовых материалов (ДСП, ДВП, фанера, бумажно-слоистый пластик и т.п.).

Круглопильный станок Ц6-2 является оборудованием общего назначения для деревообрабатывающих производств.

На станке Ц6-2 возможно выполнение следующих технологических операций:

• обрезка необрезных досок
• продольный раскрой обрезных материалов на заготовки определенного поперечного сечения
• продольный раскрой брусковых заготовок на обрезные доски и тарную дощечку
• продольный раскрой плитных или листовых материалов на заготовки определенной ширины с базированием по боковой направляющей линейке
• поперечный раскрой брусков (досок) с базированием на каретке
• обрезка плитных материалов «в угол» и «в размер» с базированием на каретке
• обрезка пакетов заготовок «в размер» с базированием на каретке и базированием торца пакета по заданному упору
• раскрой плитных или листовых материалов под углом к кромке по разметке

Помещение, где устанавливается станок Ц6-2, должно соответствовать требованиям класса П-II по ПУЭ.

Станок может эксплуатироваться в диапазоне температур от +10 до +40°C, при средней относительной влажности воздуха не более 80%, высоте над уровнем моря до 1000 метров в не взрывоопасной среде, при отсутствии прямого воздействия атмосферных осадков.

Вид климатического исполнения и категория размещения станка — УХЛ4.2.

Категория условий хранения — 2 по ГОСТ15150-69.

Станок соответствует ГОСТ 12.2.026-81 ССБТ «Оборудование деревообрабатывающее. Станки круглопильные. Требования безопасности.»

Условное обозначение деревообрабатывающих станков

Деревообрабатывающие станки и оборудование имеют условное обозначение (индексацию) буквами и цифрами. Буквенная индексация состоит из начальных букв наименования типа или вида станка. Первая буква означает тип, вторая и третья— основной признак станка.

• Ц — круглопильный (циркулярный, циркульный)
• С — строгальный
• Ф — фрезерный
• Ш — шипорезный
• Тч — точильный
• Кп — круглопалочный
• У — универсальный
• ПР — круглопильный ребровый
• ЦК — круглопильный концеравнитель
• СФ — строгально-фуговальный
• СР — строгально-рейсмусовый
• ФШ — фрезерный с шипорезной кареткой
• ФК — фрезерный с карусельным столом
• ШО — шипорезный односторонний
• ШД — шипорезный двусторонний
• ШП — шипорезный для прямого шипа
• ШЛ — шипорезный для шипа ласточкин хвост
• ШлД — шлифовально-дисковый
• ШлПС — шлифовальный с подвижным столом
• ТчП — точильный для пил
• ТчН — точильный для ножей
• ТчПН — точильный для пил и ножей

Буква А обозначает наличие элементов автоматизации.

Например: СвПА—сверлильно-пазовальный с автоподачей. Цифра, стоящая сразу после букв или между ними, обозначает основные параметры станков (число режущих инструментов или ширину строгания в мм, см, дм). Например:

• Ц2К12 — двухшпиндельный концеравнитель для брусков длиной 12 дм
• СФ-4 — строгально-фуговальный с шириной строгания 4 дм
• Ф2К — фрезерный двухшпиндельный с карусельным столом
• ШО10 — шипорезный односторонний для шипов длиной до 10 см

Цифра, стоящая после дефиса, обозначает номер модели станка, например:

• СФ4-4 — четвертая модель
• СР6-6 — шестая модель
• СР6-7 — соответственно седьмая модель

Частота вращения подрезной пилы

Число оборотов шпинделя подрезной пилы составляет около 9000 в минуту при диаметре пильного диска 100-125 мм. Мощность двигателя обычно не превышает 1 кВт и колеблется в районе 0,3-0,8 кВт. Передвижение вспомогательной пилы во время настройки должно происходить вертикально и по оси шпинделя. Как уже упоминалось, эти передвижения происходят по направляющим, либо вокруг оси X.

Существуют различные типы подрезных пил, каждый из которых позволяет установить необходимую ширину реза. Например, существуют пилы с зубьями в виде призмы. Расширение паза при работе с такой пилой зависит от высоты на которой установлен резак. Также есть составные пилы. Здесь регулировка ширины осуществляется при помощи специального винта. В сборных пилах ширину определяют методом подбора различных прокладок.

Точность позиционирования

Эта характеристика определяет качественную составляющую работы оборудования. Если на станке применяется настройка линеек ручным способом, то значения точности установки материала равна от 0.5 до 1 мм (определяется рисками на шкале деления).

В улучшенных версиях станков для повышения качества производимых работ устанавливают электронные системы измерений и проверки точности.

В раскроечных центрах подороже позиционирование вообще автоматизировано и осуществляется вводом требуемых параметров на сенсорных панелях управления. На экране вводятся необходимые значения, а специальный привод осуществляет перемещение линейки по заданным координатам. При помощи такой прецизионной настройки можно достичь точности до 1/10 миллиметра.

Производительность

Данный параметр подразумевает несколько различных показателей на основе которых формируются отличительные свойства и конструктивные особенности работы станка.

Для распила небольших плит в малых масштабах производства отлично зарекомендовали себя устройства легкого типа. Режим работы не превышает 8 часов в день. Если вы не нуждаетесь в быстрой наладке станка и подготовке его к рабочему режиму в сжатые сроки то дополнительные функциональные особенности могут быть минимальными. Станки этого типа являются самыми бюджетными, а их масса не превышает полтонны.

Если ваше производство занимается более серьезными заказами, то стоит присмотреться к станкам с возможностью быстрой перенастройки системы.

Возможности таких перенастроек обеспечиваются за счет различного рода настраиваемых элементов станка: системы автоматизированной наладки положения линеек, тормозных компонентов подвижных столов, перенастраиваемых упоров и пневмозажимов. Естественным образом такие станки должны отвечать повышенным требованиям к запасам мощности и надежности. Помимо прочего они должны обеспечивать непрерывную работу в течение 2-3 смен. Коэффициент полезного действия этих станков достигает 220 кв.м.  обрабатываемого материала за одну смену, а масса – более тонны.

Станки с подвижной кареткой в рамках крупномасштабного производства логично использовать лишь как дополнительное оснащение. Для достижения высокой эффективности производства правильным выбором будет применение такого оборудования как форматно-раскроечный станок с ЧПУ, с программируемой установкой позиционирования пиломатериала, а также прижимными механизмами.

Долговечность

В большинстве случаев гарантийные обязательства на станки выдаются станкостроительным заводом на достаточно длительный срок. Если выполнять все требования, нормы и правила эксплуатации, проводить профилактические работы, то по своему опыту могу сказать, что станки прослужат безотказно минимум несколько лет.

Помимо отрицательных факторов, воздействующих на оборудование и не предусмотренных правилами эксплуатации, негативно сказывается и уровень пыли в помещении. Такого рода мусор засоряет передвижные блоки и приводит разрушению и поломке его компонентов.

Ранний выход из строя оборудования связан, как правило, с несоблюдением правил эксплуатации, указанных в техпаспорте станка, поэтому новый форматно раскроечный станок лучше всегда беречь от влияния негативных факторов.

Наибольшее внимание инженеры-конструкторы уделяют усовершенствованию направляющих кареток, так как именно этот узел подвержен наибольшим нагрузкам и износу

Преимущества обращения к нам

1. Сами конструируем и производим станки. Контролируем качество на всех этапах производства: от разработки проекта до установки и наладки. Проводим модернизацию по требованию клиента.
2. Предлагаем доступные цены. Стоимость оборудования от «Тюменского станкостроительного завода» в 3-4 раза выгоднее зарубежных аналогов.
3. Гарантируем качество. Используем 100-летний опыт работы нашего предприятия и даем гарантию 1 год на всю продукцию.
4. Организуем доставку. По Тюмени и региону привозим собственным транспортом, перевозку в другие регионы России организуем с помощью ТК. Выбираем подходящий транспорт и рассчитываем кратчайший маршрут.
5. Предоставляем сопутствующие услуги. Реализуем запчасти, проводим сервисное обслуживание и ремонт не только наших станков, но и установок других производителей.

Стол для ручной циркулярки

Конструкций самодельных распиловочных столов для ручных циркулярок множество, но большинство из них плоды творческого поиска и/или самовыражения. Впрочем, вполне работоспособные. Однако оптимальные варианты для тех кому надо не сделать и показать, а работать на нем, просматриваются достаточно ясно.

Это – откидной распиловочный стол для ручной циркулярной пилы (слева на рис.). Столешница – ламинированная фанера от 12 мм; царги высотой от 400 мм – мебельная ЛДСП 16-24 мм. Делать царги составными из досок нежелательно, нужной жесткости стола не получится. Свесы столешницы – 30-60 мм.

Конструкция распиловочного стола для ручной циркулярной пилы

Конструкция столешницы циркулярного стола показана справа на рис. Сквозные пазы под выход пильного диска (можно один паз) вырезаются шириной 6-10 мм. Особой точности при этом не требуется, т.к. упор (см. ниже) выставляется на распиловку по пильному диску. Размеры столешницы можно менять произвольно (до прим. 900х1200 мм из 16 мм фанеры). Фиксация в рабочем положении (узел С на рис.) – винтами М8 с гайками-барашками. Узел вращения (поз. В) – отрезок трубы (можно пластиковой). Его крепление к столешнице – можно винтами с потайными головками через сквозные отверстия.

Вместо петель – Г-образные куски прута D8; небольшой люфт в трубе на качество распиловки не влияет. Каждая «петля» дополнительно сгибается в вертикальной плоскости под углом 30-45 градусов. На длинных палочках «Г» нарезается резьба, и они крепятся в царге парами гаек с разрезными шайбами. Крепежные отверстия в царге лучше размечать по месту, вставив «петли» в трубу и уложив столешницу на основание.

Упор

Делать массивный скользящий упор для заготовки, как на поз. 3б на большом рис. в начале, не обязательно. Его (упор) лучше изготовить из отрезка стального уголка от 40х40, обрезав вертикальную полку как показано здесь на рис. (вид сзади).

Конструкция скользящего упора из стального уголка для самодельного циркулярного стола

Крепится такой упор к столешнице струбцинами, а выверять его параллельность пильному диску нужно в любом случае; делается это слесарным угольником с миллиметровыми делениями.

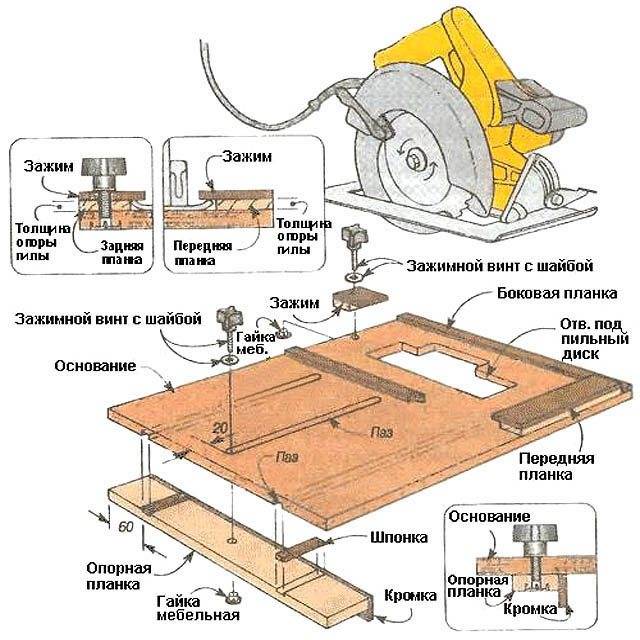

Крепление инструмента

Крепление ручной циркулярки в распиловочном столе в зажимах

Циркулярка крепится к исподу столешницы диском вверх. Если инструмент не гарантийный, а потеря глубины реза несущественна, в башмаке пилы сверлятся 4 отверстия D8, и крепится она сквозными винтами с головками впотай. Весьма желательно между башмаком и столешницей проложить 1-2 мм резину (напр., от автокамеры), качество реза заметно улучшится вследствие гашения вибраций инструмента. Если же потери глубины реза необходимо свести к минимуму, в столешнице делают сквозной вырез под башмак инструмента, пилу крепят к стальному листу толщиной 3-6 мм, а его – в прямоугольной лунке на лицевой (рабочей) поверхности столешницы (см. рис. слева). Но лунку придется выбирать ручным фрезером по дереву, стамеской точно заподлицо не получится.

Если инструмент гарантийный или арендный, потери глубины реза неизбежны, т.к. дырявить башмак пилы нельзя. На такой случай известен вариант крепления пилы в зажимах (см. след. рис.). Для регулярной работы в больших объемах не годится, но сделать можно быстро и день-два ровно попилить получится.

Крепление ручной циркулярной пилы в распиловочном столе с минимальной потерей глубины реза

Рабочий принцип оборудования

Рабочий принцип станка для Дсп несложен:

• Распиливаемый лист упирается в левый неподвижный упор стола для работы.
• Проходит разметка линии реза.
• Запускается мотор.
• После набора рабочих оборотов, стол двигают по направляющим к диску и делают распил по намеченной линии.

Главные настройки и регулировки устройства такие:

• позиция листа;
• глубина пропила;
• угол реза.

На фабриках по производству мебели вместе со станком для распила применяют оборудование дополнительного характера, оно предназначается для отделочные работы и выполнения добавочных операций. Это фрезер для разделывания кромок, ламинирующая установка и сверлильный станок

Как самостоятельно сделать циркулярный станок для дома

Теоретически любой станок можно сделать самому, правда, если есть все запчасти и оборудование для работы. Но чтобы собрать домашний циркулярный станок да еще с функцией строгания древесины, необходимо, прежде всего приобрести рабочий вал. Это самый важный и дорогостоящий элемент конструкции.

Дело в том, что изготовить самому такой вал без токарного и фрезерного станка крайне сложно. Вал не только вытачивается с большой точностью, он после установки на опоры центрируется и выверяется. При скорости вращения 3000 оборотов в минуту вал должен иметь минимальное биение, или не иметь его вообще. Но если он будет иметь заметное биение, это может послужить причиной поломки устройства или даже тяжелыми травмами.

Второй важный элемент станка это электродвигатель. Он подбирается в зависимости от диаметра пильного диска. Чем больше диаметр диска, тем мощнее нужен двигатель. Для занятия моделированием можно взять двигатель 450 Вт, но в таком случае диаметр диска должен быть не более 100 мм. Для диска диаметром 150-160 мм необходим двигатель мощностью 1,6 кВт, для дисковой пилы 170 мм уже потребуется мощность не меньше чем 2,0 кВт.

Для конструкции станины выбирается стальной уголок или швеллер. Если циркулярка планируется стационарной с мощным двигателем и большим диском, то и конструкция должна быть массивной. Поэтому уголок должен быть не меньше чем 60х60 мм или швеллер шириной 60 и более мм.

Для передачи вращательного движения от двигателя к рабочему валу применяется ременная передача. Здесь лучше применить клиновой ремень. Можно попробовать и плоский ремень, но клиновой пока считается лучшим вариантом для использования в такой самоделке.

Плита должна быть максимально ровной и прочной. Поэтому для того чтобы сделать рабочий стол рекомендуется выбрать плиту из металла толщиной 4-5 мм. Перед установкой на каркас станины плита должна быть проверена и выверена.

Особенно необходимо остановиться на вопросах безопасности. Прежде всего, это касается органов управления – блок электрооборудования должен быть тщательно изолирован, а выключатель должен иметь кнопку аварийного отключения. Над пилой, подобно промышленным образцам рекомендуется установить ограничительное устройство, чтобы случайно не попасть рукой в пильный диск. Кроме того, шкив и ременную передачу необходимо закрыть защитным кожухом.

Конструктивные особенности циркулярных станков

Чтобы досконально разобраться в том, что такое циркулярный станок и какие функции он может выполнять, нужно понять принципы его работы и то, из каких частей он состоит. Принцип работы круглопильного станка заключается в использовании вращающейся дисковой пилы, установленной на стационарной станине. Рабочим органом выступает пильный диск – стальной диск с зубьями, имеющими одностороннюю или многостороннюю заточку, применяемый для распила древесины, древесно-стружечных плит или других материалов из дерева.  В отличие от ручных дисковых пил, циркулярный станок в большинстве случаев использует ременную передачу, что повышает возможности станка при работе.

Основой устройства выступает станина – монолитная или сборная конструкция служащая основой для крепления электродвигателя, рабочего вала с ножами, пильного диска и других элементов конструкции или приспособлений, например, каретки. Стоит сразу оговориться, что в большинстве конструкций применяется электрический двигатель, но есть и исключения, например, устройства с бензиновым или дизельным двигателем. Таких устройств немного, но они есть используются для работы в местах, где электричества просто нет.

Кроме чисто циркулярных станков с дисковой пилой имеется множество инструментов с удлиненным валом, на котором установлены ножи для строгания. Такие устройства по аналогии с ручными инструментами называются рубанок или фуганок. Рубанок имеет небольшую ширину и длину рабочей плиты, из-за чего на нем можно строгать только небольшие планки и доски. Другое дело фуганок – его ширина может быть и 200, и 250, и даже 400 мм. Да и рабочая плита его намного длиннее, так что добиться высокого качества обрабатываемой детали на фуганке намного проще и удобнее.

Правила безопасной эксплуатации

Циркулярный круглопильный станок является одним из самых опасных видов домашнего оборудования. Прежде чем приступить к работе, необходимо освободить рабочее пространство вокруг него и проверить прочность установки устройства на станине.

При работе рекомендуется иметь одежду, защищающую руки и ноги. Для защиты глаз и лица необходимо одеть защитную маску или защитные очки.

Для распиловки древесины берутся заготовки длиной не более чем в два раза превышающие длину рабочей поверхности циркулярки. Если есть необходимость обработки заготовок большей длины, то в обязательном порядке применяется каретка продольной подачи.

Следуя этим простым правилам, можно довольно просто подобрать для дома оптимальный вариант оборудования и в короткие сроки научиться выполнять несколько технологических операций.

Правила безопасной эксплуатации

Циркулярный круглопильный станок является одним из самых опасных видов домашнего оборудования. Прежде чем приступить к работе, необходимо освободить рабочее пространство вокруг него и проверить прочность установки устройства на станине.

При работе рекомендуется иметь одежду, защищающую руки и ноги. Для защиты глаз и лица необходимо одеть защитную маску или защитные очки.

Для распиловки древесины берутся заготовки длиной не более чем в два раза превышающие длину рабочей поверхности циркулярки. Если есть необходимость обработки заготовок большей длины, то в обязательном порядке применяется каретка продольной подачи.

Следуя этим простым правилам, можно довольно просто подобрать для дома оптимальный вариант оборудования и в короткие сроки научиться выполнять несколько технологических операций.

Пильный диск для станка

Если в течение длительного времени станок будет настроен на один вид работ, то устанавливаются диски специального назначения для поперечного или продольного распила. Чтобы избежать регулярной замены диска, можно установить универсальный диск. Идеальным вариантом будет диск, у которого кончики зубьев из карбида вольфрама.

Для продольного пиления предназначены диски с крупными разведёнными зубьями, которые имеют клиновидную форму. Они имеют двойной скос задней кромки.

Для поперечного пиления применяются пилы с меньшими зубьями. Они сделаны так, что это не даёт им рвать волокна.

Универсальные пилы с напайками не имеют развода, его обеспечивает напаиваемый на зуб наконечник. Такие диски для предотвращения деформации делают с разрезами. Чтобы предотвратить шум во время вращения диска, в конце каждого разреза есть пробки из мягкого металла.

От качества диска зависит скорость пиления, качество распила, а также способность работать с различным сырьём.

Пилы выбирают по форме зуба, количеству зубьев, толщине диска.

Круглопильные станки: характеристики и разновидности

Особенности устройства круглопильного станка могут варьироваться в зависимости от модификации, но в любом случае в конструкции есть следующие элементы:

стол со специальной рабочей щелью. В ней находится диск;
станина. Она обеспечивает максимально устойчивое и жесткое основание для всех механизмов круглопильного станка;
диск, диаметр которого варьируется от 14 до 30 сантиметров

Обратите внимание: максимально возможная глубина пропила станков круглопильных с кареткой определяется в зависимости от высоты, на которую выступает диск над рабочей поверхностью;
защитный кожух;
расклинивающий нож;
привод, в роли которого выступает электромотор.

На круглопильные станки цена определяется в зависимости от их типа. Выделяют следующие виды:

настольные круглопильные деревообрабатывающие станки. Масса такого инструмента не превышает 25 килограммов. Они оптимально подходят для бытового применения. Например, популярностью пользуется универсальная модификация ручного круглопильного станка Ц6, в которой предусмотрена ручная подача материала;
имеющие подставку. Такие круглопильные торцовочные станки удобно применять при работе с длинномерными досками. Это обусловлено тем, что модели круглопильных станков с торцовочной кареткой имеют специальную откидывающуюся подставку

Обратите внимание: в некоторых моделях станков отрезных круглопильных предусмотрена возможность складывания ножек, что значительно упрощает транспортировку;
стационарные. Подходят такие круглопильные станки для бревен, листовых пиломатериалов и т

д. Им характерна максимальная мощность. Ими оснащаются крупные производства.

Следует отметить, что в условиях крупных производств востребованы станки многопильные круглопильные, которые бывают одно- и двухвальными. Их можно использовать как на первом, так и на втором проходе, то есть как для обработки бревен, так и брусьев. Также достаточно популярными являются форматно круглопильные станки. Их удобно применять для форматного распила листовых древесных материалов.

Если вы хотите подробнее узнать об особенностях функционирования различных круглопильных станков, видео-обзоры станут для вас полезными. Не составляет сложности найти видео-материалы, в которых продемонстрированы особенности работы круглопильных станков Ц6-2 и других модификаций.
