Какой двигатель выбрать, чтобы сделать циркулярку
Выбор двигателя для создания мини-циркулярки зависит от его мощности. Желательно использовать двигатель с клиновидным ремнем, который позволит передавать его обороты на пильный диск станка.
Для диска размером 350 мм понадобится 1 кВт энергии для запуска. Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки.
В стиральной машине оборотами управляет таходатчик, который контролирует модуль управления. Но к циркулярке невозможно подключить модуль, поэтому установите регулятор напряжения. Используйте схему подключения для правильной установки мотора.
Что понадобится для переделки болгарки под циркулярку
Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):
- УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
- Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
- Сварочный аппарат для соединения металлических пластин
- Плиты ДСП
- Хомуты, а также крепежные соединения
На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.
С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.
Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.
Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.
Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.
После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.
Стационарный станок
Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.
Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.
Станина
Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.
Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.
Столешница
Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.
В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.
На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.
Мотор
Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.
При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.
Передача вращения
Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.
Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.
Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.
Монтаж циркулярной пилы на станок (стол)
После того, как будет сделан основной корпус,
можно приступать к установке электрической пилы в самодельный станок.
- На этапах создания конструкции в столешнице были выпилены все нужные для монтажных работ отверстия.
- Если инструмент будет установлен на месте правильно, то все отверстия будут сходиться, и следует поставить и прикрепить подошву к столу на болты, а после затянуть все с внутренней стороны при помощи гаек с пружинной шайбой.
- После того, как ручная пила дискового или циркулярного типа будет установлена, следует взять немного больше брусок, чем тот, при помощи которого регулировали наклон угла, и прикрепить его на столешнице в том месте, где была отмечена платформа пилы.
Стационарный станок
Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.
Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.
Станина
Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.
Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.
Столешница
Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.
В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.
На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.
Мотор
Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.
При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.
Передача вращения
Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.
Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.
Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.
Назначение
циркулярный станок с фуганком
Станок сочетает в себе возможности циркулярной пилы и фуганка. Циркулярка используется для распиливания больших объемов бруса, доски, ламината, фанеры, гипсокартона, изделий из мягких сплавов. Распиливание осуществляется быстро, аккуратно и точно по размерам, чего невозможно добиться, используя ручной инструмент.
Фуганок предназначен для снятия верхнего, грубого слоя материала и придания гладкости заготовке. На фуговальных станках обрабатывают исключительно дерево. Существуют двухсторонние модели, которые одновременно обрабатывают две плоскости. Операции, выполняемые на циркулярном и фуговальном станках, осуществляют одну за другой, поэтому логично объединить их в единое устройство.
Понадобится
- Деревянный блок,
- акции,
- штифты, шайбы, гайки, болты и винты,
- формованные шайбы,
- Плита МДФ,
- бур,
- полустальной зажим,
- дверные петли,
- пильный диск и т.д.
Отметьте один конец стороны квадратного бруса для сверления и скругления углов. В середине второго края отметьте место сверления центрального карманного отверстия и центр бруса.
В центре квадратного бруса просверлите одинаковые отверстия с противоположных сторон сверлом Форстнера. Просверлите перемычку между отверстиями меньшим сверлом.
На одном конце просверлите отверстие параллельно оси сверла в центре. Закруглите соседние углы. В конце просверлите пустое центральное отверстие с другой стороны дерева.
Оберните две полосы ленты симметрично вокруг центра колышка так, чтобы соблюдалось расстояние между колышком и отверстиями под подшипники.
Наденьте шайбы на концы болтов и затяните гайки гаечными ключами. Используйте вторую гайку, чтобы предотвратить их ослабление. Наденьте две профильные шайбы на один конец болта и затяните гайку, чтобы закрепить шайбу. Разметьте и просверлите центральное отверстие в конце небольшой квадратной деревянной палочки.
Поместите его под один из углов квадрата, вырезанного из плиты МДФ, и закрепите его шурупами. Вставьте древесину так, чтобы отверстие было обращено внутрь. Установите квадратную плиту МДФ вертикально так, чтобы планка находилась сверху. В нижней части квадрата со стороны бруса положите прямоугольную плиту МДФ той же ширины, что и квадрат, и закрепите ее шурупами. Прикрепите среднюю планку с винтом к маленькой закругленной концевой планке с помощью винта и шайбы.
Установка и крепление пилы
Ознакомьтесь также с этими статьями
Как выбрать стол
Современные станки для металлообработки – стоит обратиться к надежному поставщику
Плюсы и минусы инфракрасных обогревателей
Профессиональная страховая – верное решение
Далее установил пилу на лист с окном, точно отцентровал ее и разместил отверстия для крепления шпилек пилы. Шпильки использовал м6. Просверлил отверстия 5 мм для шпилек крепления пилы и нарезал резьбу м6. Шпильки были закручены в лист так, чтобы оставался 1 мм до края листа с лицевой стороны, затем они были приварены с лицевой стороны, как раз 1 мм был заполнен жидким металлом. Такой способ крепления оказался достаточно прочным.
Далее я разметил по 4 отверстия в каждом листе для расположения стоек М10, для них я не нарезал резьбу, т.к. шаг резьбы большой для М10 и в толщине металла всего 3 мм они будут держаться плохо, но зато к этим шпилькам не нужно ничего крепить вплотную, поэтому они были просто приварены с нижней стороны и верхней, верх сварка была сточена вровень с поверхностью металла. Приварены шпильки были только к верхнему листу металла.
К нижнему листу металла шпильки крепятся гайками с двух сторон. Это сделано для того, чтобы можно было легко разбирать конструкцию и быстро снимать пилу.
Далее я изготовил из профильной трубы 15х15 мм держатели барашков, к которым крепится линейка.
Линейку изготовил из уголка 32 мм и двух кусков стальной полосы шириной 40 мм.
В полосе пришлось прорезать пазы под барашки М8. Пазы я сделал так – просверлил отверстия по краям паза и вырезал паз болгаркой, а далее – любимым напильником
Полоски были приварены к уголку сваркой.
Затем я все проверил, что все хорошо подогнано, разобрал конструкцию на детали и покрасил ее.
В итоге я получил отличный стол для циркулярной пилы.
Недостатки настольной циркулярной пилы
Советуем к прочтению другие наши статьи
Особенности применения качественных электродвигателей
Преимущества квартир в новостройках
Нюансы успешного выбора кондиционеров
Оригинальный дизайн помещения – стоит обратиться за помощью к профессионалам
выключатель у пилы не фиксируется, поэтому ее нужно либо держать нажатой, либо вставлять деревянный клинышек в выключатель (я временно делаю так), что не есть хорошо по безопасности. Но можно просто заменить выключатель на пиле, либо оборудовать стол розеткой с выключателем.
Больше недостатков своего стола для циркулярной пилы я не обнаружил.
Фото настольной циркулярной пилы:
Миниатюрный циркулярный станок настольного типа
Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».
Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.
Циркулярка из угловой шлифовальной машины
Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.
На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.
Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.
Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.
Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.
С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.
Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.
Пошаговый процесс создания небольшого циркулярного станка своими руками
Настольный станок из ДСП изготовить довольно просто. Как сделать его самостоятельно, показано в таблице.
| Корпус выпиливается из ламинированного ДСП. Детали соединяются с помощью вспомогательных реек. Подобное соединение позволяет получить жесткий корпус. | |
| Крышка (столешница) устанавливается сверху. Ее монтируют на саморезы, вкручиваемые по углам. Перед монтажом столешницы нужно выполнить зенкование отверстий. Тогда шляпки саморезов не будут мешать в работе. | |
| На столешницу ручную дисковую пилу крепят снизу. Для этого в опорной рамке сверлят отверстия. Длина саморезов подбирается так, чтобы остря крепежа не выходили наружу. | |
| При желании снизу можно изготовить подставку. Тогда получится полноразмерный станок. Часто подобные станочки делают с разборными подставками. При выездных работах используют складные козлы. | |
| Сбоку прикручивают шариковые выдвижные направляющие. На них устанавливают каретку (устройство для параллельного перемещения вдоль стола). После изготовления каретки в ней будет пропиле паз. | |
| Для пиления по прямой длинномерных заготовок используют параллельный упор. Чаще всего – это металлический уголок, который устанавливается с определенным зазором. При установке подобного упора вымеряют расстояние от диска до уголка. Оно должно быть одинаковым с обеих сторон. Тогда распиливаемый предмет зажиматься не будет. | |
| Конструктивно подобный элемент выглядит так, как показано на фотографии. Фиксация в заданном положении выполняется гайками. У профессионалов применяются барашковые гайки или специальные маховички. Ими довольно удобно фиксировать уголок в нужный размер. | |
| Диск устанавливается снизу. У современных дисковых ручных пил возможна регулировка вылета диска. Достаточно ослабить упорный болт, а потом изменить наклон инструмента к площадке. | |
| Некоторые мастера в качестве параллельной направляющей используют вертикальную доску. Здесь размещают дополнительные линейки. Тогда при выполнении сложных работ проще контролировать пиление по заданным параметрам. | |
| Небольшой циркулярный станок, изготовленный в домашней мастерской. Пользоваться им довольно удобно. Для отвода стружки подключается шланг от бытового пылесоса. Тогда внутри помещения воздух остается чистым. |

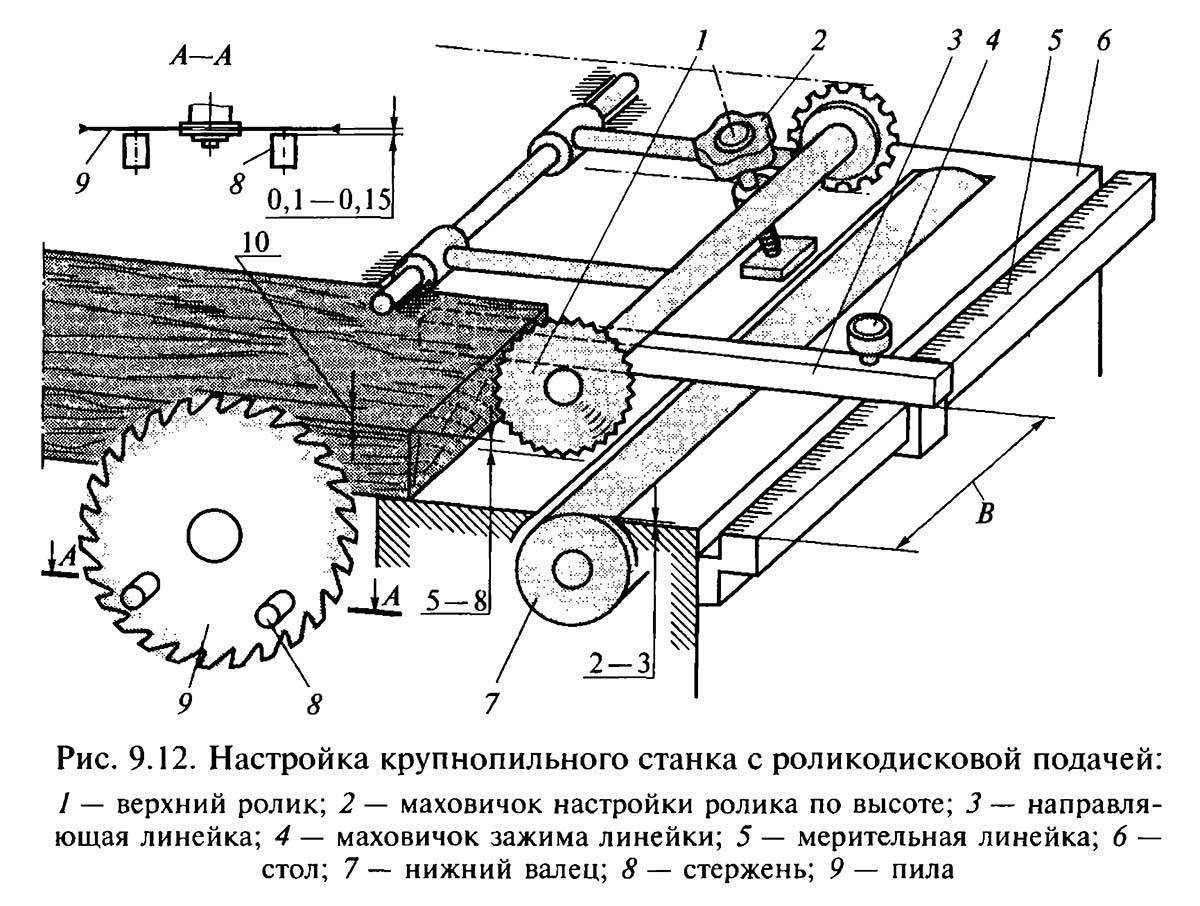

Устройство циркулярной пилы
Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:
- Станина или основание;
- Двигатель – чаще всего это асинхронный электродвигатель;
- Ременная передача — шкивы и передаточный ремень;
- Рабочий вал циркулярной пилы;
- Рабочий стол;
- Устройства безопасности;
- Электрооборудование.
Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.
Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.
Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

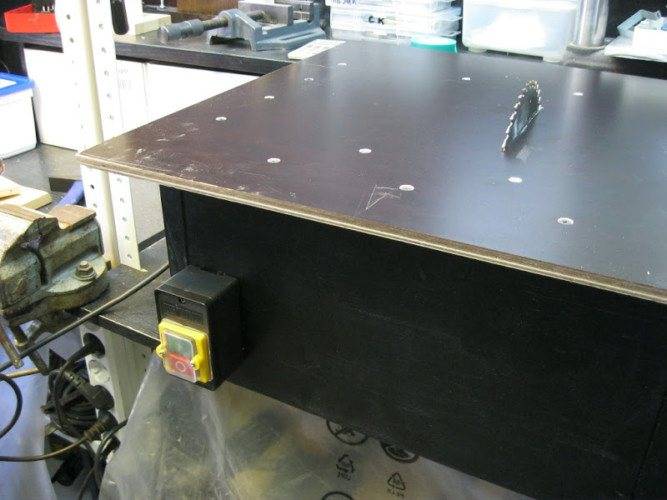

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.
Изготовление столешницы
Работы по изготовлению этой части оборудования проводятся в следующей последовательности:
Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).
По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.
Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.
Для удобства проведения разметки столешницы диск пилы снимается
По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).
Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.
Из чего можно сделать электрическую пилу своими руками
Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.
Из болгарки на металлической подставке
Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о
Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом
Такой инструмент соорудить достаточно просто. Для этого необходимо:
- Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
- Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
- Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
- Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
- Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.
Как сделать торцовочную пилу с возможностью реза под углом — видео
Из ручной циркулярки на деревянном опорном столе
Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.
Для основных элементов конструкции использовано дерево
Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:
- Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
- Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
- Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
- Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.
Самодельный верстак (крепёж) без чертежа
Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:
- Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
- Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
- Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
- Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.
Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.
Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.
Особенности циркулярной пилы
В практическом плане при ремонте или ведении бизнеса, связанного с древесиной, циркулярная пила является незаменимым средством в домашнем хозяйстве. С её помощью проделывают такую работу, как:
- роспуск древесины;
- обработка и получение одинакового размера планок, досок и реек;
- создание соединений на досках;
- получение ровных краёв при обрезке досок и реек.
В хозяйственной деятельности циркулярную минипилу часто используют для резки дров из оставшегося мусора при деревообрабатывающем производстве.
При изготовлении циркулярной пилы собственными руками можно получить агрегат, имеющий много уникальных дополнительных функций:
- сверление;
- заточка;
- шлифование;
- пиление;
- строгание.
Конструкционные особенности циркулярного станка
Циркулярки любого неподвижного типа состоят из основных частей.
Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке
Важно рассчитать посадочные отверстия, исключить биение.
При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом
Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.
Можно ли сделать самодельную циркулярку с двигателем от мотоблока
В интернете можно найти немало схем и описаний для создания циркулярной приставки к мотоблоку самостоятельно. Одним из вариантов является использование стола из брусьев. Конструкция соединяется воедино при помощи болтовых соединений. В данном случае мотор отсоединяется от мотоблока и закрепляется непосредственно под столешницей на поперечной доске. Специально изготовленный шарнир надежно закрепит силовую установку в заранее отмеченном месте станины.
Понадобится также шпиндель от велосипеда и звездочка Д8 или Д6 от мотора. Естественно, понадобится вал, втулка, металлическая пластина 4-5 мм толщиной и сама дисковая пила.
Схема следующая:
В интернете есть и другие варианты изготовления приставки, использующие ременную передачу и трехручейковые шкивы — в этом случае двигатель с мотоблока не демонтируется.
Предлагаем посмотреть видео про работу самодельной циркулярки с приводом от мотоблока:
Преимущества и недостатки самодельной каретки для циркулярки
При создании каретки для циркулярки можно:
- Добиться оптимальных размеров.
- Изменить стандартный внешней вид, например, сделать радиусную каретку для изогнутых форм.
- Выбирать подходящие материалы: алюминий, дерево, профили и т.д.
- Сэкономить — использовать имеющиеся под рукой инструменты.
Однако, если мастерить направляющую самостоятельно, появится ряд сложностей. В частности, необходимо обладать соответствующими знаниями о процессе, приобрести специфические инструментарий для работы, которого может не оказаться у непрофессионального столяра.
Каретки разделяются на ручные и стационарные, любительские и профессиональные
Ручная циркулярка из болгарки
При изготовлении самодельного станка нужно учитывать, что они могут быть стационарными и переносными. Углошлифовальная машинка не имеет больших размеров, поэтому трудностей с ее транспортировкой не возникает. Однако если необходимо транспортировать самодельную циркулярку, то сделать это удастся только в случае, если она является переносной. Если за основу принимается металлический или деревянный верстак, то транспортировать инструмент будет достаточно трудно. Этот фактор необходимо предусмотреть еще на этапе проектирования циркулярной пилы. Перед тем, как приступать к работе, необходимо подготовить чертежи, по которым будете понимать, что конкретно необходимо конструировать.
Чтобы инструмент можно было транспортировать, рекомендуется изготовить мини-циркулярку из болгарки. Принцип ее изготовления прост, и заключается в выполнении следующих действий:
- Подготавливается лист металла толщиной 1-2 мм, который будет применяться в качестве основания. Размер листа 80х80 см
- С обратной стороны листа сваривается кронштейн из металлических пластин, который будут служить основанием для установки электроинструмента
- В стальном листе нужно сделать прорезь для выступа режущего диска
- Закрепить болгарку и испытать ее в действии
Принцип изготовления станка для пиления древесины простой, и каждый сможет справиться с задачей обустройства циркулярки из УШМ. Вариантов изготовления самоделки большое количество, и какой выбрать, зависит от предпочтений мастера, а также работ, которые планируется выполнять.
https://youtube.com/watch?v=iLiycO8QzR4%3F
