Циклоны для очистки воздуха от пыли: виды, изготовление своим руками

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

обычный пылесос
плотное пластиковое ведро с крышкой

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

пластиковая канализационная труба d-40мм
полипропиленовый канализационный отвод под 90 градусов диаметром 40мм
коронка 40мм или канцелярский нож

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

гравитация

трение

центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Конструкция и принцип работы

Внешний вид циклонного фильтра представляет собой цилиндрическую емкость, снизу которой есть конусообразная часть. Сверху самоделки располагаются два отверстия – входное и выходное, предназначенные для прохождения воздуха. В нижней части конструкции также есть отверстие, через которое выходит отфильтрованный мусор. Входное отверстие вверху оснащается каналом, благодаря которому поступающий воздушный поток подается в Циклон по касательной.

Поскольку система имеет цилиндрическую форму, входящий поток движется по кругу, приводя к завихрениям. Из-за центробежной силы происходит отбрасывание на периферию тяжелых частиц, содержащихся в потоке. Второе отверстие, являющееся выходным, расположено перпендикулярно по отношению к входному. Такое расположение приводит к изменению вихревого потока на вертикальный, исключая подхватывание отсеянных частиц. Мусор перемещается по стенкам цилиндра вниз и попадет в конус, из которого через выходное отверстие попадает в мусоросборник.

Однако у циклонного фильтра есть один недостаток – с его помощью можно убирать только сухой строительный мусор. Если же в нем присутствует вода, то в процессе всасывания возникнут проблемы. Кроме этого, применяемый пылесос должен иметь достаточную мощность, поскольку воздух проходит через дополнительный фильтр, а сама конструкция имеет длинный воздуховод.

Готовое оборудование получается громоздким, поэтому всасывающий воздуховод для удобства эксплуатации лучше использовать подлиннее.

Циклон своими руками – фото

Циклон в сборе

Такая установка обеспечивает высокий уровень очистки воздуха. Заготовки для вентилятора. Канавки в крышке работал фрезером с помощью циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм. Готовые для сборки корпус и вентилятор. Перед приклеиванием лопастей. Барабан с крыльчаткой выглядят как промышленно изготовленные детали. Клеевой пистолет выручает именно в тот момент, когда он просто незаменим

Перед сборкой электродвигателя важно проверить крепление крыльчатки на валу. Мощный мотор может превратить циклон в настоящий пылесос! Заготовки для корпуса циклона

Верхний корпус-цилиндр из оцинкованной кровельной стали. Готовая конусная часть ожидает сборки. Пропиленовые трубы как элементы подводящей и отводящей магистралей. Полипропиленовая труба превратилась из круглой и большой в прямоугольную маленькую. Камазовский фильтр для тонкой очистки воздуха после циклона. Полипропиленовые канализационные отводы отлично работают в качестве воздушной магистрали. И правда, пыли стало значительно меньше, можно и доску начисто пройти.

Олег Самборский, г. Сосновоборск Красноярского края

Какой тип пылеуловителя считается одним из лучших

В настоящее время одним из лучших пылеуловителей является устройство центробежного типа — циклон. Однако из-за значимого гидромеханического сопротивления и небольшой эффективности при улавливании тонкодисперсных загрязнений, область их использования ограничена.

Таблица основных видов пылеуловителей

Класс пылеуловительных систем	Тип пылеуловительных систем	Эффективность по группам пыли, %
1	2	3	4	5
1 класс	Электрические многофункциональные фильтры Система Вентури с высоким давлением	0.5	85	85/ 99.0	нет	нет
2 класс	Рукавные фильтры Электрофильтр 2 кл. Система Вентури 2 кл. Электроуловители паров масла и кислотных паров, волокнистого типа Мокрые очистители, струйной модификации	4	нет	45/90	90/99	нет
3 класс	Промыватели скоростного типа	5	нет	нет	80/99	99.9
4 класс	Циклонный пылеуловитель пыль менее 5 мкм, одиночного расположения Мокрый циклон пылеуловитель пленочного типа	9	нет	нет	нет	99.9
5 класс	Циклонный пылеуловитель крупных типоразмеров, одиночного расположения по чертежу Групповые циклоны Камеры пылеосаждающие	20	нет	нет	нет	нет

Пылеулавливающие устройства, функционирующие по технологии фильтрации, — рукавные фильтры, способны обеспечить наиболее высочайшую степень очистки в сравнении с прочими индустриальными пылеуловителями.

При равной эффективности пылеуловительных устройств различных классов преимущество отдают аппаратам низшего класса. Так, например, если по составу и объему загрязнений существует возможность использовать и мокрые, и сухие, предпочитают последние. Из агрегатов 4 и 5 класса делают выбор в пользу мокрого пылеуловителя с наименьшим расходованием воды.

Создание домашнего пылеуловителя своими руками

Промышленные пылесосы для уборки производственных помещений

Создание циклона для пылесоса — схемы для строительного и бытового

Инсинераторная установка для утилизации отходов

Как устроен пылесос и что с его помощью можно делать

Как выбрать автомобильный пылесос по мощности всасывания

Где применяют?

Удаление мелких отходов станочного производства на любом предприятии является важной организационной задачей. Деревообработка — одна из отраслей с максимальной емкостью оборудования и соответствующим количеством отходов

Если процесс постоянного удаления отходов не организован должным образом, производительность труда резко падает из-за необходимости постоянно прерываться на уборку помещений.

Основная область применения — столярные или деревообрабатывающие предприятия, мебельное производство и прочие цеха, производящие обработку массива древесины. Кроме этого, пылевой вентилятор для опилок оказался полезен и на других предприятиях, работающих с легкими сыпучими материалами мелкой фракции и нуждающихся в транспортировке или удалении из помещений. Примером такого использования могут служить зерновые элеваторы, предприятия, производящие крупу и т. д.

Принцип действия

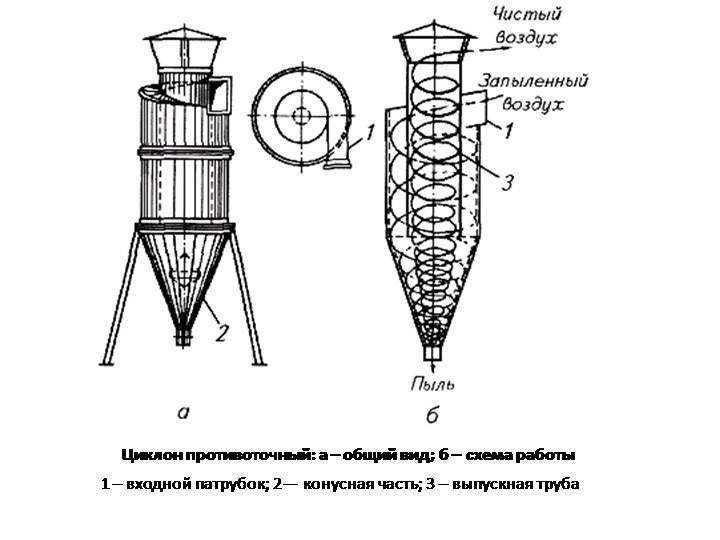

Принцип действия простейшего противоточного циклона (см. схему) таков: поток запылённого газа вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли (на рисунке не показан). Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

Устройство конструкции и комплектация установки

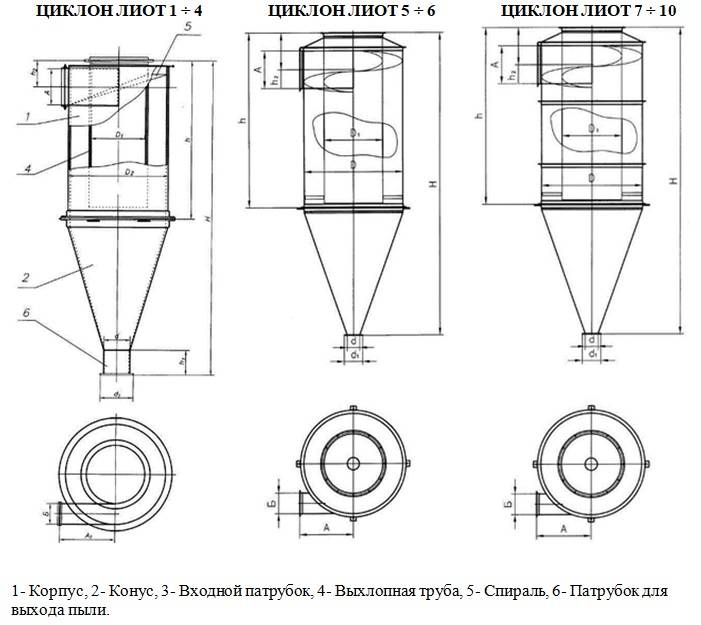

Циклонный блок является цилиндрической конструкцией, низ которой имеет форму конуса. Сверху расположена улитка-завихритель с входным фланцем. Внутри рабочей камеры пылеулавливания происходит разделение твердых примесей и воздуха. В корпусе имеются технологические люки с задвижками для удаления собранной пыли.

Система комплектуется:

собственно циклоном для газоочистки;
бункером;
вентилятором.

Вихревые пылеуловители данного типа являются самодостаточными комплексами, оснащенными всем необходимым и готовыми к сборке и запуску.

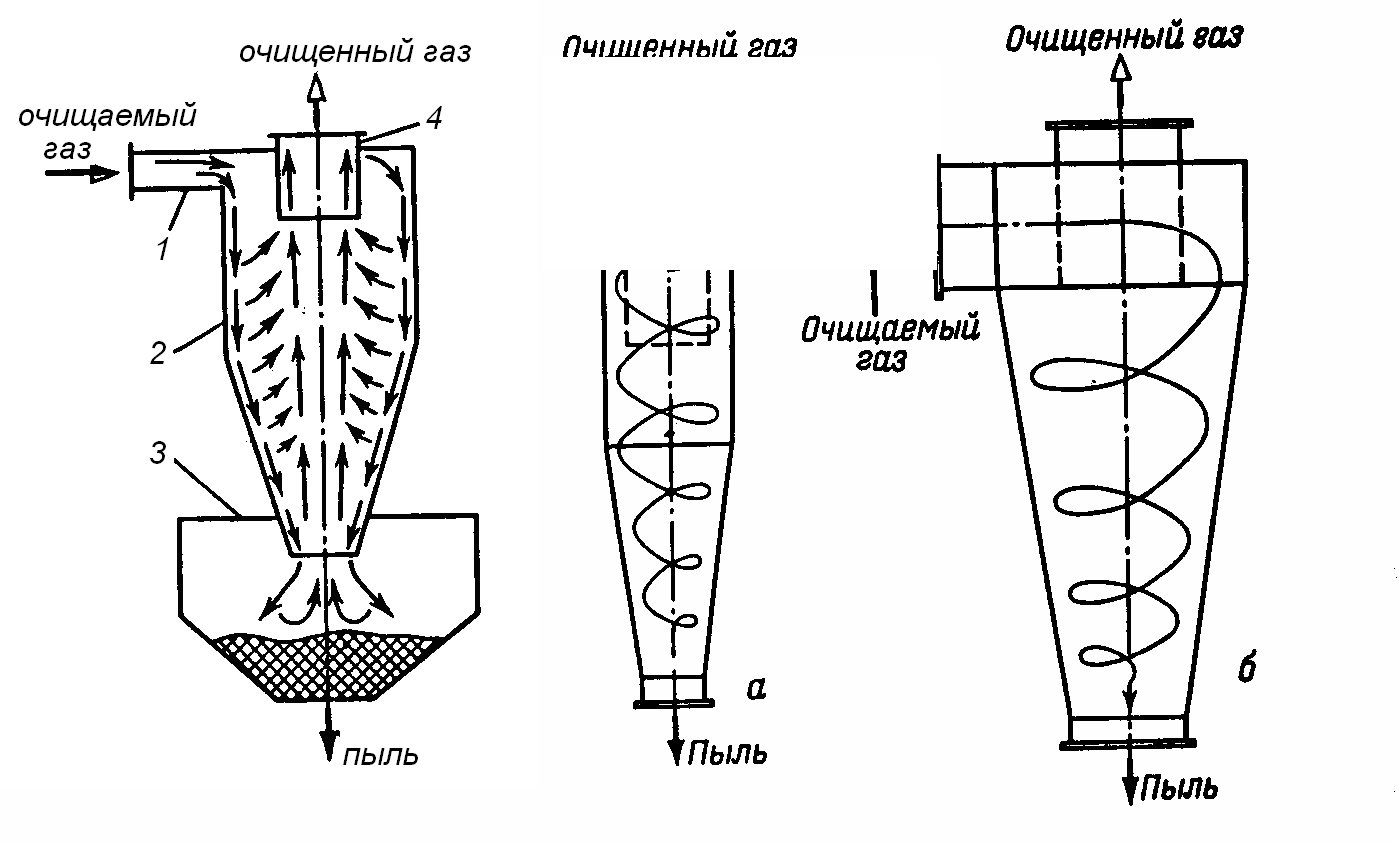

Рабочая схема и принцип очистки воздуха от пыли

В циклон для очистки воздуха с высокой скоростью входит запыленный воздушный поток (до 20 м/с). Нагнетание производится при помощи вентилятора, приводимого в действие электродвигателем. Поток закручивается в завихрителе и устремляется в конус. Конструкция установки такова, что скорость загрязненного воздуха в камере увеличивается по мере движения.

Благодаря центробежным силам производится разделение твердых включений и газовоздушной среды. Первые оседают на дне пылеулавливающей системы. Воздух после очистки выводится через трубу на улицу. Накопленная пыль удаляется через люк с задвижкой.

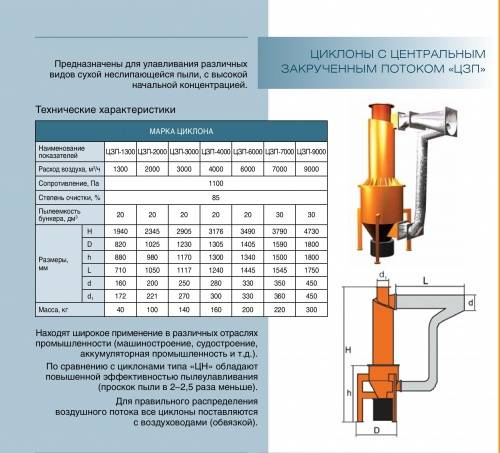

Технические характеристики и рабочие параметры

КПД очистной эффективности циклонной системы 90 — 99%. Потребляемая мощность электродвигателя рассчитывается из требуемой производительности. Каждый циклон-пылеуловитель успешно извлекает из воздуха частицы, размер которых больше 5-10 мкм.

Также есть возможность оборудовать систему пылеочистки специальным фильтром, увеличивающим рабочий диапазон или убирающий с поверхности частиц статистический заряд. Благодаря этим параметрам мы также можем изготавливать и устанавливать фильтры циклонного типа для очистки дымовых газов от золы и сажи для котельных, которые работают на угле и мазуте. Отдельной категорией нашей продукции являются сухие фильтры для очистки воздуха от древесной пыли.

Достоинства аппарата

Эффективность по объему пылеулавливания устанавливается исходя из требуемой производительности и окончательно рассчитывается на основании предоставленного заказчиком технического задания. То же самое касается проектной мощности электродвигателя комплекса циклонной очистки воздуха.

Цена, доставка и оплата

Для того чтобы купить циклонный пылеуловитель, необходимо внести предоплату в размере 50% от общей суммы заказа. Мы немедленно приступим к индивидуальному расчету и изготовлению установки.

Остальная часть суммы вносится на баланс завода «ПЗГО» перед отгрузкой промышленного фильтра «Циклон».

Доставка может быть осуществлена как нашим транспортом, так и средствами удобной Вам транспортной компании. Возможен самовывоз продукции с завода-изготовителя.

По любым вопросам, касающимся расчета и изготовления газоочистного оборудования, пожалуйста, контактируйте снами удобным Вам способом.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

строительный нож;
маркер или карандаш;
циркуль;
электролобзик;
шуруповёрт;
пила-ножовка;
шило;
клеевой пистолет.

Материалы

два пластиковых 10 литровых ведра;
водопроводная ПВХ труба и уголок ø 32 мм;
автомобильный воздушный фильтр;
клеевой стержень;
строительная фанера;
кровельное железо;
саморезы;
шланги от пылесоса;
столярный клей;
герметик.

Пошаговая инструкция сборки циклона

https://youtube.com/watch?v=nOO_PKw3pEs

С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
Отрезок трубы заключают в коробчатую конструкцию из фанеры.
Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
Пространство между патрубком и фанерой заполняют герметиком.
Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
Конструкцию прислоняют к ведру.
Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
Ножом вырезают проём.
По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
Жестяной круг разрезают наполовину от центра к краю.
Внешние края разреза разводят на угол 300.
Фигурную вставку устанавливают в ведре враспор.
Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
У верхнего ведра срезают днище.
Камеру циклона плотно вставляют в накопитель.
В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
Место соединения обрабатывают клеевым пистолетом.
Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
Отгибы крепят к тыльной поверхности крышки ведра винтами.
Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Принцип работы циклона

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха

Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

Работа циклона заключается в следующем:

Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
Пылесос обеспечивает тягу воздушному потоку внутри устройства;
В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

Назначение и характеристики циклонов

Циклон представляет собой специализированную воздухоочистительную установку (хотя подобные агрегаты применяются также в качестве стружкоотсосов, опилок и иных средств для удаления отходов).

В качестве воздухоочистителей промышленные конструкции циклонов должны обеспечивать отсос и пылеудаление с эффективностью не ниже 85…90%, при пылеудалении фрагментов с размерами не менее 10…12 мкм. Они оснащаются различной конструкции фильтрами. Наиболее эффективны электрофильтры, благодаря которым одновременно производится снятие зарядов статического электричества с частиц пыли.

Принцип действия циклона заключается в следующем. В улиткообразное входное пространство циклона с большой скоростью (до 20 м/с) поступает воздух, для чего обычно используются вентиляторы. Воздух, содержащий частички пыли, закручивается, после чего поступает в коническую полость аппарата. Особенности геометрического строения циклона обуславливают постепенное увеличение скорости воздушного потока, содержащего пыль и иные отходы. В процессе этого происходит самоотделение более тяжёлых частиц пыли от более лёгких. Первые оседают на дно, а вторые, перемещаясь в конусообразном пространстве, попадают в пылесборник, откуда их уже легко удалить с помощью ведра или герметичного контейнера. Очищенный воздух через трубу удаляется в атмосферу.

Количество циклонов, в зависимости от требований к качеству пылеудаления, можно сделать разным: встречаются группы из трёх, четырёх и даже восьми одиночных циклонов.

Эксплуатационные требования к циклонам включают в себя следующие параметры:

допустимую дисперсность частиц, которые поступают в циклон, мкм.
эффективность процесса, которая выражается в предельной весовой концентрации частиц после пылеудаления, в г/мм 3 ;
производительность циклона, в м 3 /ч;
граничная температура воздуха или газа, поступающего в раструб циклона (более характерно для систем газоочистки, чем пылеудаления) – обычно до 400…600 °C;
внутренний диаметр циклона, мм.

Кроме чисто конструктивных требований, предъявляются ещё и условия качественной установки воздухоочистных аппаратов. Например, при превышении зазоров в соединениях воздуховодов часто происходит подсос воздуха, при котором производительность отделения пыли от воздуха резко снижается. Допустимая величина подсоса не должна быть более 6…8%.

Циклоны выполняют не только удаление пыли из окружающего воздуха, но могут также обеспечивать подачу чистого воздуха в помещение.

Достоинства и недостатки

Циклоны просты в разработке и изготовлении, надёжны, высокопроизводительны, могут использоваться для очистки агрессивных и высокотемпературных газов и газовых смесей. Недостатками являются высокое гидравлическое сопротивление, невозможность улавливания пыли с малым размером частиц и небольшая долговечность (особенно при очистке газов от пыли с высокими абразивными свойствами).

аппарат для очистки пылевоздушной смеси от взвешенных в ней твердых частиц топлива под действием центробежной силы. Пылевоздушная смесь вводится со значит. скоростью в верхнюю часть корпуса — Ц. через патрубок, располож. по касат. или по спирали к окружности цилиндрич. поверхности Ц.; в результате смесь приобретает вращат. движение и движется по спирали вниз, образуя внеши. вихрь. При этом под действием центробежной силы инерции взвешенные частицы топливной пыли отбрасываются к стенкам Ц., опускаются вместе с воздухом в нижнюю часть его корпуса и затем выносятся через пылеотводящий патрубок. Очищенный от пыли воздух поднимается кверху через выходную трубу, образуя внутр. вихрь, и выходит наружу. Степень очистки смеси от пыли в Ц. зависит от геометрич. размеров и формы аппарата, свойств пыли, скорости пыле-воздушной смеси и т.д. Улавливание частиц в Ц. улучшается с повышением скорости потока, а также с уменьшением его диаметра. Ц. выпускают восьми типовых размеров для котлов паропроиз-стью от 6,5 до 20 т/ч со степенью улавливания золы 85—90%. В Ц. наиболее соверш. конструкций можно достаточно полно улавливать частицы размером 5 мкм и более. Достоинства Ц. — невысокая стоимость, простота конструкции; недостатки — относит. высокое гидравлич. сопротивление по газу (до 10 кПа) и большие габариты.

Циклоны и пылеуловители для вентиляции

Транспортировка твердых частиц производится посредством потока воздуха. После доставки материала в точку назначения требуется вывести их из потока и прекратить движение, что обеспечивают специальные устройства — циклоны. Они выполняют задачи аккумулирования материала, при достижении определенного количества производится выгрузка для дальнейшей переработки или утилизации.

Циклоны могут служить как для аккумулирования и вывода отходов, так и в качестве приемников продукции. Например, на зернообрабатывающих предприятиях, элеваторах или подобных подразделениях циклоны являются приемными емкостями для продукции. При этом, шелуха и прочие отходы также собираются в циклоны, установленные на других линиях. К общеобменной вентиляции такие системы не относятся, являясь отдельными линиями транспортировки или пылеудаления. Совмещение подобных систем с вентиляцией не практикуется, поскольку требуется иное оборудование и специфика функционирования не соответствует технологии общей вентиляции.

Имеются области, в которых использование циклонов нерационально. К ним относятся:

текстильная промышленность. Мелкие волокна, частички пуха имеют малый вес и разлетаются при любом воздействии, что требует использования другой технологии сбора
сталелитейное производство. Установки не улавливают сажу, пропускают множество частиц мелкого размера.

Основные пользователи циклонов сосредоточены в деревообработке, производстве строительных материалов, металлургии, зерноперерабатывающих предприятиях.

Выводы и полезное видео по теме

О том, как своими руками соорудить другую – более простую конструкцию циклона, наглядно показывает и рассказывает видеоролик ниже.

Автор использует эту самодельную систему в бытовой практике и крайне доволен. Циклонный сепаратор, сделанный из обычного ведра, помогает работать в чистых условиях при производстве хозяйственно-строительных работ:

Самостоятельная сборка циклона для пылесоса допустима и вполне возможна. Более того, существуют проекты подобных “самопальных” систем, которые реально делаются если не за 2 минуты, то за пару часов. Такой циклонник действительно стоит того, чтобы потратить на его изготовление какое-то время. Издержки полностью компенсируются.

Есть опыт изготовления циклонного фильтра для пылесоса? Пожалуйста, расскажите читателям о вашем способе сборки сепаратора. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

LeoBrynnПриспособленияДобавлено 5 комментариев Здравствуйте, уважаемые читатели и самоделкины!Многим из Вас приходилось убирать строительный мусор после ремонта, либо работ в мастерской. Даже при наличии мощного строительного пылесоса, существует проблема забивающихся фильтров. При многократном использовании они достаточно быстро выходят из строя, стоят недешево. Кроме того сам бак пылесоса заполняется всего на ¼. Его приходится постоянно опустошать, а фильтры очищать от мелкодисперсной пыли.А если применять для этого обычный бытовой пылесос — то он очень быстро захочет познакомить Вас с его сервисным центром.В данной статье, автор YouTube канала «Men’s Craft» расскажет Вам, как изготовить фильтр циклонного типа, который задержит в себе практически всю пыль, при этом не снижая эффективность работы пылесоса.Эта самоделка крайне проста в изготовлении, а все материалы доступны в строительном магазине. Изготовив себе такую, Вы сэкономите время на опустошении бака пылесоса, и очень сильно продлите жизнь его штатным фильтрам.Материалы.— Канализационные трубы, заглушки, уголки— Листовая фанера— Стальные хомуты— Малярная и изоляционная лента— Саморезы по дереву— Наждачная бумага.Инструменты, использованные автором.— Болгарка— Отрезной и зачистной диски— Шуруповерт, дрель— Коронки— Электрический лобзик— Фен строительный— Линейка, угольник, маркер, карандаш.Процесс изготовления.Итак, в качестве основного бака мастер будет использовать оранжевую канализационную трубу диаметром 160 мм. Он отмечает отрезок длиной 500 мм, и наматывает вокруг трубы малярный скотч. Таким нехитрым способом можно точно отметить нужный разрез.

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.
