ТРЕБОВАНИЯ К СТРОПАМ И ТАРЕ
Канатный строп подлежит браковке, если число видимых обрывов наружных проволок каната превышает указанное в таблице. Стропы из канатов двойной свивки
| Участок каната стропа длиной | |||
| 3d | 6d | 30d | |
| Число видимых обрывов проволок на данном участке | 4 | 6 | 16 |
П р и м е ч а н и е:
d — диаметр каната, мм.
Браковка деталей стропа
(колец, петель и крюков) должна производиться:
- при наличии трещин;
- при износе поверхности элементов или местных вмятин, приводящих к уменьшению площади поперечного сечения на 10%;
- при наличии остаточных деформаций, приводящих к изменению первоначального размера элемента более чем на 5%.
В каких случаях бракуются стропы
Не допускаются к эксплуатации стропы, у которых:
- отсутствуют или повреждены маркировочные бирки;
- деформированы коуши или их износ привел к уменьшению первоначальных размеров сечения более чем на 15 %;
- имеются трещины на спрессованных втулках или размеры последних изменились более чем на 10 % от первоначальных;
- имеются смещения каната в заплетке или втулках;
- повреждены или отсутствуют оплетки или другие защитные элементы при наличии выступающих концов проволоки у места заплетки;
- крюки не имеют предохранительных замков
Не допускаются к эксплуатации стропы:
- имеющие дефекты, указанные выше;
- при отсутствии или повреждении маркировочной бирки;
- с деформированными коушами или износе их с уменьшением сечения более чем на 15%;
- имеющие трещины на опрессованных втулках или при изменении их размера более чем на 10% первоначального;
- с признаками смещения каната в заплетке или втулках;
- с поврежденными или отсутствующими оплетками или другими защитными элементами при наличии выступающих концов проволоки у места заплетки;
- с крюками, не имеющими предохранительных замков.
Цепной строп подлежит браковке,
если будут обнаружены следующие дефекты:
- обрыв звена;
- изгиб или износ крюка в звене более 10% первоначального размера;
- удлинение звена цепи более 3% первоначального размера;
- уменьшение диаметра сечения звена цепи вследствие износа более 10% .
При осмотре захватов необходимо проверять состояние рабочих поверхностей, соприкасающихся с грузом. Если на них имеется насечка, то затупление или выкрашивание зубчиков не допускается.
Захват подлежит браковке,
если будут обнаружены изгибы, изломы рычагов или износ и повреждение соединительных звеньев.
Металлические траверсы,
состоящие из балок, распорок, рам и других элементов,подлежат браковке при обнаружении деформаций со стрелой прогиба более 2 мм на 1 м длины, трещин в местах резких перегибов или изменении сечения сварных элементов, а также при повреждении крепежных и соединительных звеньев.
При осмотре тары
необходимо особенно тщательно проверять:
- появление трещин в захватных устройствах для строповки;
- исправность фактических устройств и замковых устройств крышек;
- отсутствие дефектов в сварных соединениях, целостность маркировки.
Тара бракуется
в следующих случаях:
- тара не замаркирована;
- не указано назначение тары;
- имеются неисправные строповочные узлы;
- помяты или разорваны борта;
- имеются трещины и другие дефекты в сварных соединениях.
Детали каната должна исключать возможность травмирования рук работающего, не должны иметь надрывов, заусенцев, острых кромок, трещин и раковин.
Канат через каждые 6 мес в процессе эксплуатации должен испытываться статической нагрузкой.
Соответствие каната требованиям следует определять путем его статического нагружения в середине пролета грузом массой 400 кг,
который прикладывают к установленному в рабочее положение канату через гибкие канаты (капроновый или стальной) или стальной стержень.
После испытания канат осматривают. Канат считают выдержавшим испытание
, если в результате внешнего осмотра не обнаружены разрушения или трещины в его деталях.
При этом эксплуатацию каната разрешают в том случае, если в конструктивных элементах зданий, сооружений или других устройствах, к которым закрепляют канат в процессе эксплуатации, также не обнаружены разрушения или трещины.
Каждый канат должен иметь маркировку
. Маркировка должна включать:
- товарный знак (или краткое наименование предприятия-изготовителя);
- значение статического разрывного усилия;
- дату изготовления (месяц, год);
- дату испытания (месяц, год);
- обозначение стандарта или технических условий, по которым изготовлен канат.
Канатные и текстильные стропы – правильная эксплуатация
Снизить процент износа, сохранить прочность канатных строп позволит соблюдение следующих правил эксплуатации:
- Крепление стропов выполняется на концевые звенья, снизить трение позволяет установка коушей в месте соединения.
- Исключить быстрое перетирание в месте перегиба поможет установка демпфирующих эластичных прокладок.
- Крепеж для стропы (крюк, проушина, петли, цапфы) должен быть гладким, без сколов, вырезов.
- Выбирать правильный диаметр круглых проушин, для крепления строп на таре, чтобы исключить перегибы, сжатие.
- Исключить раскручивание витков, образование петель на стропе, которые приводят к нарушению свивки, заломам, перегибам, неравномерному вытягиванию.
- Соблюдать правила строповки, симметричность крепления.
- Исключить раскачку груза при подъеме позволит плавная работа подъемного крана, без толчков, резкого старта и остановки.
- Установка прокладок между деталями позволит исключить защемление стропа.
- Соблюдать условия грузоподъемности стропов, заявленные компанией производителем.
- Полимерное покрытие позволяет увеличить сроки эксплуатации текстильных строп без снижения гибкости.
Для увеличения срока службы строп из разных материалов должны храниться в определенных условиях.

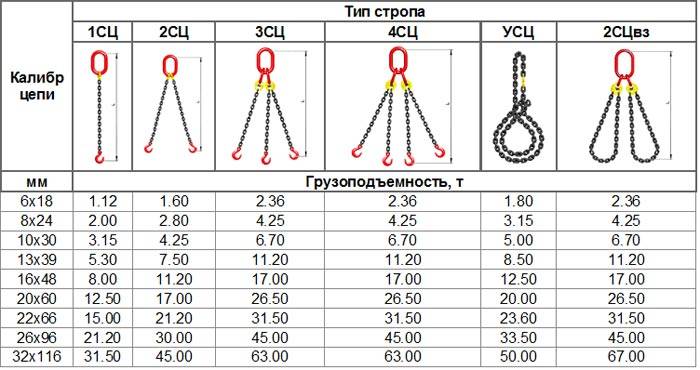

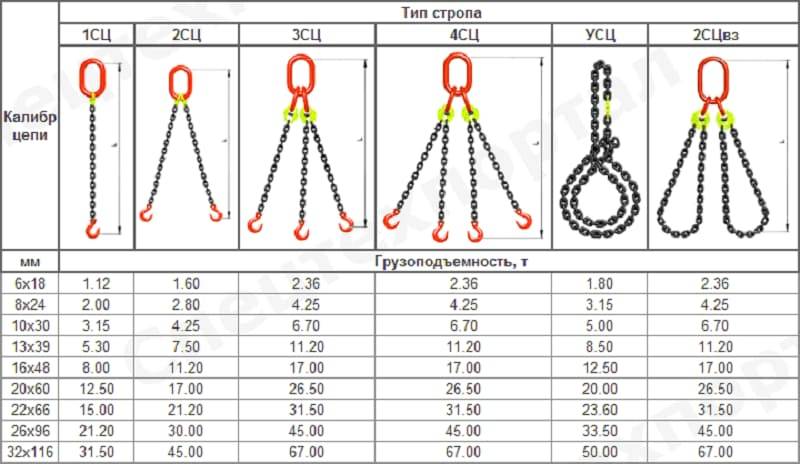

Маркировка и грузоподъёмность цепных стропов
Цепные стропы имеют типовую конструкцию: цепь, состоящая из нескольких звеньев, два переходных звена и опционно – концевое овальное звено, которое может соединяться с переходными звеньями разъёмным, либо неразъёмным способами. Ключевой классификационный признак – количество цепей. По этому параметру различают:
- Стропы одноветвевые (маркируются 1СЦ).
- Стропы двухветвевые (2СЦ).
- Стропы трёхветвевые (3СЦ).
- Стропы четырёхветвевые (4СЦ).
- Стропы в виде единичной цепной ветви, которая может быть разомкнутой (ВЦ), и замкнутой, в виде кольца (УСЦ-К).
Цепные стропы более сложного исполнения получают комбинированием вышеперечисленных видов.
Классификацию цепных строп производят также по их грузоподъёмности, которая определяется классами прочности отдельных частей приспособления. Чем выше класс прочности, тем меньше удельная материалоёмкость цепных строп, и выше их долговечность.
На практике используются стропы следующих классов прочности:
- 3-го класса – предельная грузоподъёмность при температурах до 200ºС – не более 100 кг;
- 5-го класса – предельная грузоподъёмность при температурах до 200ºС – не более 300 кг;
- 8 класса – предельная грузоподъёмность при температурах до 200ºС – не более 800 кг;
- 10 класса — предельная грузоподъёмность при температурах до 200ºС – не более 1200 кг;
- 12 класса — предельная грузоподъёмность при температурах до 200ºС – не более 3150 кг;
Нагрузки указаны из расчёта на одну цепь. При повышении температуры эксплуатации более, чем 200ºС допустимые нагрузки снижаются на 10…15%.
Внутри каждого из классов, цепные стропы различают также по диаметру цепного звена. Приведенные выше нормативы соответствуют изделиям, диаметр цепи для которых имеет минимальное значение, предусмотренное стандартом. Например, цепная стропа класса прочности 10 с диаметром звена не 4, а 22 мм, обладает установленной грузоподъёмностью 22 т.
ГОСТ на немеханизированные исполнения цепных строп отсутствует, поэтому их изготовление производится согласно нормативным требованиям РД 11-07-2007. В стандартное обозначение данных приспособлений вводят такие их характеристики как класс прочности, условное наименование/тип, установленную для диапазона температур -40º…+200ºС грузоподъёмность и длину в мм. Например, обозначение 10-4СЦ-17,0-6500 соответствует грузовому канатному стропу 10 класса прочности, четырёхветвевому, с допустимой нагрузкой на каждую ветвь 17 т, длиной 6500 мм. В обозначение могут входить и дополнительные элементы, например, климатический класс.
Цепные стропы могут комплектоваться не только захватными крюками, но также концевыми ограничителями, что отмечается в паспорте на изделия.
Класс прочности данных изделий определяется маркой стали, из которой производятся цепные звенья. Для цепных строп 3 и 5 классов звенья изготавливаются из стали Ст.3 ГОСТ 380, что удобно для последующей сварки. В остальных случаях звенья производят из цементуемых конструкционных сталей типа Сталь 20 ГОСТ 1050. Для особо тяжёлых условий эксплуатации звенья и соединительные элементы выполняют из низколегированных строительных сталей типа 18Г2С или 20ГС по ГОСТ 19281.

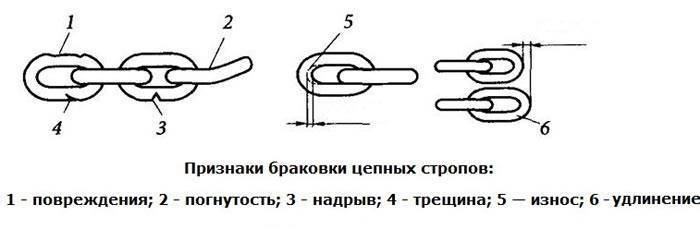

Нормы браковки цепных стропов
Требования межотраслевых норм безопасного проведения погрузочно-разгрузочных работ РМ-07-2008 предусматривают периодическую проверку работоспособности грузовых строп, в том числе, и цепных. Такая браковка производится уполномоченными на то лицами не реже, чем раз в 10 дней (исключение составляют редко применяемые стропы, для которых срок выбраковки по согласию с органами Госгортехнадзора может быть увеличен до момента очередного использования цепных строп).
Цепные стропы осматриваются с целью выявления таких дефектов, как целостность цепей, крюков, скоб, захватов, наличия поверхностных трещин, частичного повреждения сварного шва и т. д.
Критериями браковки рассматриваемых приспособлений являются:
- Отсутствие паспорта на стропы, в котором отмечен год выпуска изделия, даты предыдущих его осмотров, отсутствие чётко различаемой маркировки на звеньях и тому подобная информация.
- Разность длин отдельных ветвей стропа при его свободном подъёме превышает 15 мм.
- Звенья ветвей – целостные, однако длина звена увеличена (по сравнению с нормативной) более чем на 5% от первоначального значения.
- Поперечное значение диаметра звена цепи в любом месте своего контакта со смежным звеном, скобой или крюком уменьшено на 8%, причём по поверхности звена имеются следы износа – борозды, местные выемки и т. д.
- Хотя бы на одном из соединительных элементов цепного стропа отсутствуют предохранительные замки.
- Металл крюков, скоб, и сварных звеньев имеет окисную плёнку, поверхностные трещины, волосовины, а сварной шов – несплошной.
- Хотя бы одно из звеньев цепи имеет поперечную деформацию, которая заключается в повороте звена относительно общей оси стропа.
Общая проверка несущей способности цепных стропов выполняется следующим образом. Изделие нагружается статическим усилием, которое в 4 раза превосходит указанное в паспорте. Снятие усилия производится не ранее, чем через 3 минуты. Цепной строп, который после такого испытания не получил перечисленных выше повреждений и деформаций, считается годным к дальнейшей эксплуатации.
При обнаружении хотя бы одного из указанных отклонений от нормы, цепной строп выбраковывается, причём его ремонт не допускается. Если изделие находится на гарантии производителя, то его замена годным цепным стропом того же исполнения производится в сроки, указанные в паспорте.
Цена цепных стропов зависит от их исполнения и допускаемой грузоподъёмности. Для приспособлений типа 1СЦ она колеблется в пределах 1500…15000 руб., 2СЦ – 2000…20500 руб, 4СЦ — 4000…60000 руб. за комплект.
Штроборез-насадка на болгарку. Как не покупать лишний инструмент?
Редуктор для кислородного баллона. Устройство и принцип работы
Нормы выбраковки стропов

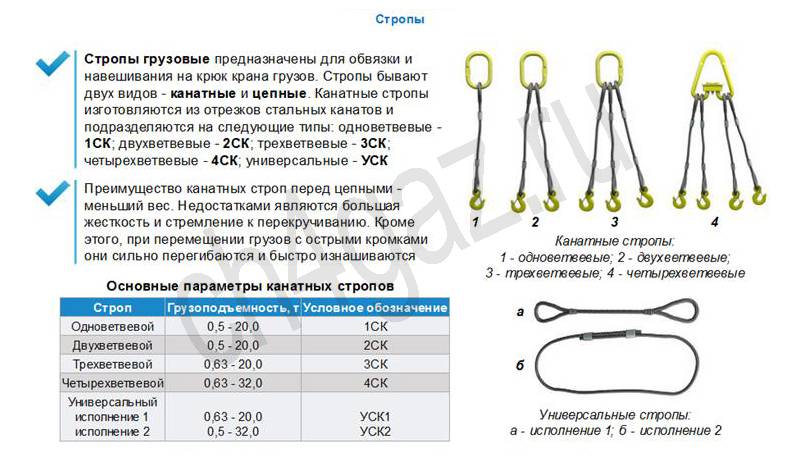

Стропы из стального каната
Канатные стропы производятся по ГОСТу 25573-82 и РФ-10-33-93. Они должны проходить все 3 этапа осмотра: наружный, инструментальный и внутренний. При выявлении несоответствий требованиям безопасности, а также при повреждениях выше установленных норм канатные стропы не должны подпускаться к работе.
При осмотре канатных стропов основное внимание обращается на следующие аспекты:
- соответствие стропа и данных на бирке с паспортными данными изделия;
- петли на конце каната и их исправность;
- дефекты и повреждения по длине каната и их допустимый уровень;
- состояние внутренних прядей и сердечника.
В каком случае канатные стропы подлежат браковке?
- Канатные стропы подлежат браковке, если отсутствует бирка или маркировка на ней.
- Износ наружных проволок не должен превышать 40% от их диаметра
- Канат не должен применяться при разрыве и выдавливании сердечника.
- Канат подлежит браковке, если диаметр уменьшился на 7% и более при коррозийном износе, на 3% и более при некрутящемся канате и на 10% и более при внутреннем износе и разрыве сердечника.
- Также при деформации, трещинах или износе коушей с уменьшением толщины более чем на 15% и втулок с уменьшением толщины более чем на 10%, при повреждениях оплеток и других защитных элементов.
- При признаках смещения каната в заплетке, во втулках и зажимах.
- При наличии выступающих концов проволоки в местах заплетки более чем на половину диаметра каната.
- Строп подлежит браковке при волнистости, если диаметр спирали, совпадающей с направлением свивки, на 1.08 раза превышает диаметр каната, а если диаметр спирали не совпадает с направлением свивки, то на 1.33 раза.
- Канат также не должен допускаться к работе при дефектах, полученных в результате воздействия температуры или электрического дугового разряда.
- Число обрывов не должно превышать следующие нормы:
| Количество обрывов | Длина каната |
| 4 | 3 x диаметр каната |
| 6 | 6 x диаметр каната |
| 16 | 30 x диаметр каната |
Важно! В случаях, если износ наружных проволок доходит до 30% диаметра каната или в результате износа диаметр каната уменьшается на 5% и более, вышесказанные показатели снижаются вдвое
Цепные стропы
Цепные стропы производятся в соответствии с ПБ-10-382-00 и ТУ3150-001-52466920-2005. Среди всех стропов цепные модели имеют наибольший срок службы — 18 месяцев. В регулярный осмотр цепных стропов входят визуальный и инструментальный этапы, в ходе которых изучаются:
- бирки и маркировки, а также их соответствие с паспортом изделия;
- исправность соединительных элементов на конце стропа;
- диаметр и длина цепных звеньев и отклонения от исходных размеров.
Цепные стропы подлежат браковке
при следующих случаях:
- Когда отсутствует бирка или маркировка на ней.
- При любых трещинах, разрывах, деформациях и расслоениях металла.
- При удлинении звена более чем на 3% .
- При его уменьшении более чем на 10% вследствие механического износа и коррозии.
- При повреждениях из-за газовой резки, сварки, электрического дугового разреза или температурного воздействия.
Текстильные стропы
Для оценки исправности текстильные стропы должны пройти визуальный осмотр на соответствие маркировки с паспортом, исправность швов и петель, соединительных элементов и захватов. Они также должны пройти инструментальный осмотр на определение размеров и дефектов. При выявлении следующих недостатков текстильные стропы не должны подпускаться к работе.
- При отсутствии бирки или маркировки.
- Если на несущих лентах стропа есть узлы или поперечные разрывы, несмотря на их размеры.
- Длина продольных порезов или разрывов не должна превышать 50 мм, а суммарная длина — 10% длины ветви стропа.
- При местном расслоении ленты более чем на 0.5 м с разрывом трех и более строчек. А также при расслоениях на заделке краев более чем на 0.2 м и отклонений края у петли длиной более 10% длины сшивки.
- При поверхностных обрывах ленты, повреждениях от химических веществ, а также единичных повреждениях размером более 10% ширины ленты.
- При сквозных отверстиях от острых предметов или ожогов диаметром более 10% ширины ленты. Не допускается также наличие трех и более отверстий с расстоянием менее 10% ширины ленты.
- При загрязнениях более 50% длины стропа цементом, грунтом, красками, нефтепродуктами и так далее.
Вышеперечисленные пункты относятся к ленточным
текстильным стропам. К нормам браковкикруглопрядных стропов добавляются также следующие: разрыв чехла, обрывы 6-ти и более проволок, разрывы ниток в узле сшивки на 10 и более процентов от ее длины и сквозные отверстия в чехле.
Многоветвевые стропы подлежат браковке при разности ветвей из-за их удлинения. В таблице указано минимально допустимое остаточное удлинение ветвей разных стропов:
| Канатные | Цепные | Текстильные |
| 3% | 1% | 6% |
Текстильные стропы применение, характеристики
Стропы грузовые общего назначения на текстильной основе по РД 24-СЗК-01-01, ТУ3178-005-51308768-08 применяются в качестве грузозахватных приспособлений для подъема различных грузов грузоподъемными машинами (кранами) и предназначены для применения на промышленных предприятиях, транспортных и складских предприятиях. РД 24-СЗК-01-01, ТУ3178-005-51308768-08 не распространяются на стропы, изготовленные из нетекстильных лент, а также на стропы, предназначенные для транспортирования грузов, температура которых свыше 100° С.
Преимущества стропов на текстильной основе
Сохранность груза: грузы (особенно с мягкими кромками или тщательно подготовленными поверхностями) меньше повреждаются при подъеме. Именно это свойство -лучшая характеристика текстильных строп, так как они бережно огибают изделие и не портят его внешний вид.
Малый вес: текстильные стропы значительно легче металлических. Это свойство особенно заметно при работе со стропами большой грузоподъемности. Легче производить перемещение самого стропа, легче заводить под груз, легче цеплять к крановому крюку. Кроме того, текстильные стропы позволяют экономить не только человеческие ресурсы, но и время, затраченное на погрузочно – разгрузочные работы. Безопасность: на текстильных стропах не бывает заусенцев, острых кромок и выступающих поврежденных проволочек, приводящих к травмам. Как следствие -экономия средств на оплату временной нетрудоспособности и уменьшение простоев на рабочем месте.
Высокая износостойкость и стойкость к деформации: текстильные стропы, по сравнению с металлическими, имеют большую износостойкость многократным сгибам и разгибам в одном месте.
Текстильные стропы менее подвержены деформационным изменениям, воздействию абразивных материалов, воздействию многих химических веществ (кислот, щелочей, окислителей, морской воды).
Компактность: текстильные стропы легко и удобно свертывать и хранить. Металлические стропы невозможно свернуть аккуратно, так как они обладают пружинящими свойствами, их очень трудно перемещать с места на место. Всех этих недостатков лишены текстильные стропы. Их можно свертывать как угодно, при этом они не распрямляются и не переплетаются друг с другом. Такие стропы можно легко разместить и постоянно иметь под рукой.
Типы стропов на текстильной основе: СТП – ветвевые петлевые однослойные и многослойные; СТК- кольцевые однослойные и многослойные.
Грузоподъемность стропов на текстильной основе: Выбирается из ряда: 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,5; 15; 20; 25; 30; 40 и 50т. Коэффициент запаса прочности стропов на текстильной основе не менее 7.
Примеры условного обозначения
Строп текстильный петлевой грузоподъемностью 0,5 т, длиной 1,0 м: СТП-0,5-1,0
Строп текстильный кольцевой грузоподъемностью 1,0 т, длиной 2,0 м: СТК-1,0-2,0
Строп текстильный петлевой (СТП), (звеньевой СТЗ)
| Цветовой код согласно ЕСН | Г/п, кг | Длина петли, мм | Длина стропа L, м минимум | Ширина ленты, мм | |
| Фиолетовый | J000 | 150 | 1,0 | 30 | |
| Зеленый | 2000 | 250 | 1,0 | 60 | |
| Желтый | 3000 | 400 | 1,5 | 90 | |
| Серый | 4000 | 400 | 1,5 | 120 | |
| Красный | 5000 | 400 | 1,5 | 150 | |
| Коричневый | 6000 | 450 | 1,5 | 180 | |
| Голубой | 8000 | 600 | 2,0 | 240 | |
| Оранжевый | 10000 | 750 | 2,0 | 300 |
Строп текстильный кольцевой (СТК)
| Цветовой код согласно ЕСН | Г/п, кг | Длина стропа L, м минимум | Ширина ленты, мм | |
| Фиолетовый | J000 | 1,0 | 30 | |
| Зеленый | 2000 | 1,0 | 60 | |
| Желтый | 3000 | 1,5 | 90 | |
| Серый | 4000 | 1,5 | 120 | |
| Красный | 5000 | 1,5 | 150 | |
| Коричневый | 6000 | 1,5 | 180 | |
| Голубой | 8000 | 2,0 | 240 | |
| Оранжевый | 10000 | 2,0 | 300 |
Строп кольцевой круглопрядный (КСК) 0,5-100тн
| Цветовой код, согласно ЕСН | Г/п, кг | Толщина чехла, мм | Диаметр стропа, мм | Длина стропа L, м минимум | Длина стропа L, м максимум | Вес на погонный метр, кг | |
| Оливковый | 500 | 5 | 40 | 0,75 | 3 | 0,3 | |
| Фиолетовый | 1000 | 6 | 45 | 0,75 | 10 | 0,4 | |
| Зеленый | 2000 | 7 | 48 | 0,75 | 10 | 0,6 | |
| Желтый | 3000 | 8 | 60 | 0,75 | 20 | 0,9 | |
| Серый | 4000 | 10 | 65 | 0,75 | 20 | 1,0 | |
| Красный | 5000 | 10 | 75 | 0,75 | 20 | 1,2 | |
| Коричневый | 6000 | 13 | 80 | 1,00 | 50 | 1,5 | |
| Голубой | 8000 | 15 | 80 | 1,50 | 50 | 1,9 | |
| Оранжевый | 10000 | 18 | 90 | 2,50 | 50 | 2,2 | |
| Оранжевый | 15000 | 22 | 110 | 2,50 | 50 | 3,2 | |
| Оранжевый | 20000 | 25 | 120 | 2,50 | 50 | 4,4 | |
| Оранжевый | 25000 | 28 | 135 | 2,50 | 50 | 5,6 | |
| Оранжевый | 30000 | 32 | 150 | 2,50 | 50 | 7,4 | |
| Оранжевый | 40000 | 40 | 170 | 2,50 | 50 | 10,0 | |
| Оранжевый | 50000 | 45 | 180 | 2,50 | 50 | 13,0 | |
| Оранжевый | 60000 | 65 | 190 | 2,50 | 50 | 14,8 | |
| Оранжевый | 80000 | 70 | 210 | 5,00 | 50 | 20,0 | |
| Оранжевый | 100000 | 80 | 230 | 5,00 | 50 | 26,0 |

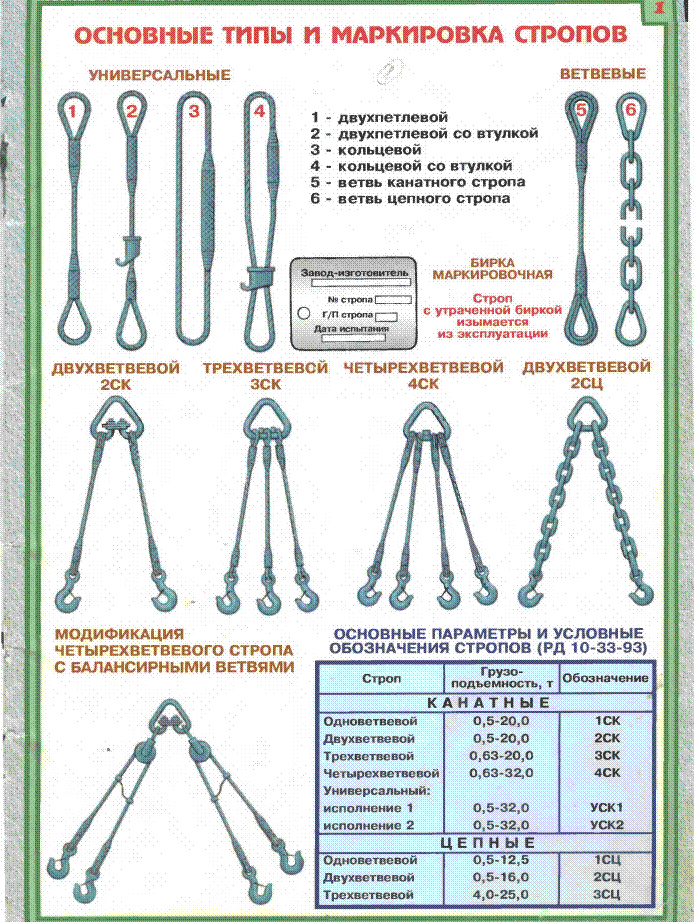

Грузоподъемные стропы: виды
Цепные
Представляют собой цепь из сваренных между собой стальных звеньев. Отличаются особой прочностью и удобством использования. В числе дополнительных преимуществ: способность перемещать грузы с острыми краями, а также быстрый ремонт и восстановление при образовании повреждений или разрывов. Цепные стропы могут эксплуатироваться при отрицательных температурах, в кислотной и щелочной среде, при наличии открытого огня. Единственный недостаток их – большой вес. Распространенными моделями являются:
- 1СЦ. Одноветвевая группа строп. Используется при любой температуре окружающей среды. Точный диапазон указан в паспорте товара.
- 2СЦ. Двухветвевые. Благодаря усилению способны перемещать особо тяжелые грузы: при критической нагрузке звенья растягиваются, но не рвутся.
- 3СЦ. Трехветвевые стропы, используются в строительстве и при такелажных работах. Некоторые модели позволяют корректировать длину каждой ветви в отдельности.
- 4СЦ. Четырехветвевые стропы применяется для подъема и перемещения грузов с нестандартной формой. Обеспечивают прочность захвата.
- УСЦ. Кольцевой или универсальный строп. Эксплуатируется в экстремальных температурных условиях, подходит для работы с трубами и грузами, имеющими острые края.
При маркировке стропов цепных указываются такие данные, как: грузоподъемность (измеряется в тоннах), длина (измеряется в миллиметрах), порядковый номер, дата изготовления и наименование производителя.
Канатные
Производятся из стальной проволоки: тонкие металлические нити сплетаются в стренги, что позволяет быстро обнаружить потертости и возможность разрыва. Эксплуатируются при диапазоне температур от -40 до +400 градусов по Цельсию. Характеристики прочности соответствуют ГОСТ. Чем больше длина и грузоподъемность, тем выше цена. Наиболее распространённые модификации:
- 1СК. Состоит из единственной канатной ветки, произведённой путем заплетки или опрессовки втулкой из алюминия.
- 2СК. Имеет в составе две ветви, часто применяется для такелажных работ на складах.
- 4СК. Состоит из 4 ветвей, закрепленных на одном прочном кольце. Ввиду прочности эксплуатируется при строительных работах, при подъеме тяжёлых грузов на производстве.
- СКК (УСК2). Кольцевая разновидность – крюк заводится под груз, огибает его по диаметру и зацепляется за свою ветвь.
- СКП (УСК1). Это обозначение стропы практически аналогично одноветвевому, но может не иметь крюка, а ветви сплетаются сразу в форме петли.
Текстильные ленточные
Более универсальны в отличие от описанных выше. При производстве данного вида строп используют прочные ленты из полиэстера. Особенности текстильных строп:
- Мягкие – не портят товар при подъеме и перемещении, не оставляют царапин.
- Грузоподъемность определяется по цвету ленты.
- Легко использовать при закреплении груза.
- Могут контактировать с водой.
Ленточные стропы используют для мягкого захвата и подъема груза, чтобы не испортить форму или не поцарапать упаковку. Выделяют следующие модификации:
- 1СТ. Одноветвевой строп.
- 2СТ. Двухветвевой.
- 3СТ. Трехветвевой строп.
- 4СТ. Четырехветвевой.
- СТП. Петлевые одно- или многослойные.
- СТК. Кольцевая разновидность из одного слоя или с добавлением дополнительных (2СТК, 3СТК и т.д.).
Понять грузоподъемность текстильных строп можно как по маркировке на бирке, так и по их цвету:
- Фиолетовый – 1 тонна.
- Зеленые – не более 2 тонн.
- Желтые – до 3 тонн.
- Серые предназначены для грузов до 4 тонн.
- Красные – до 5 тонн.
- Коричневые – до 6 тонн.
- Синие – до 8 тонн.
- Оранжевые – 10 тонн и больше.
Для обеспечения выполнения задач разного плана достаточно приобрести 3-4 вида такелажных строп с высоким уровнем прочности и грузоподъемности. Для консультации по выбору строп и получению дополнительной информации о заказе, обращайтесь к менеджеру нашего магазина по телефона или оставив заявку на сайте.
ООО ПК «СКиТ» Нижний Новгород Владимир, Иваново, Кострома, Бор
Руководящие документы

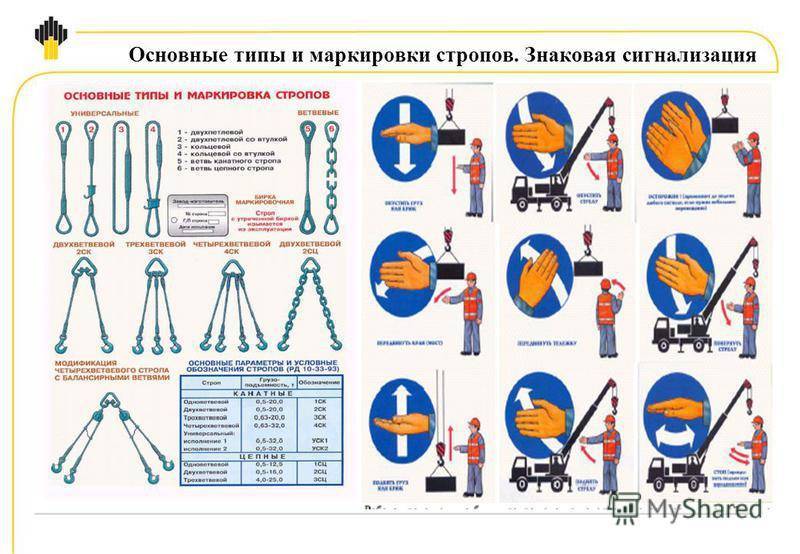

В данной статье мы покажем основные методы и способы маркировки строп, применяемые отечественными и зарубежными производителями. Способы маркировки стропов и необходимую для размещения на бирках информацию в России определяют ГОСТ 25573-82, РД 10-33-93, РД 24-СЗК-01-01, а также ТУ завода-изготовителя.
П. 7.1. ГОСТ 25573-82: «Каждый строп должен быть снабжен клеймом или прочно прикрепленной металлической биркой, на которой указывают: наименование или товарный знак предприятия-изготовителя; номер стропа по системе нумерации предприятия-изготовителя; грузоподъемность стропа; дату испытания (месяц, год).».
Более подробную информацию о маркировке дает РД 24-СЗК-01-01: «7.1. Каждый строп должен быть снабжен маркировочной биркой, на которой указываются: товарный знак предприятия-изготовителя, адрес; тип, условное обозначение стропа; грузоподъемность стропа в зависимости от способов строповки; длина; дата изготовления; порядковый номер стропа по системе нумерации предприятия-изготовителя; обозначение технических условий или стандарта, по которому изготовлен строп. Надписи могут располагаться по обе стороны бирки.
7.2. Маркировка наносится несмываемой краской на специальную бирку, изготовленную из прочной ткани и обработанную защитным составом. Цвет маркировочной краски устанавливается рабочей конструкторской документацией, должен отличаться от цвета материала бирки и быть отчетливо виден во время использования стропа. В основном для маркировки светлой бирки выбираются темные цвета (черный, синий, зеленый, красный). В отдельных случаях для темных бирок в качестве маркировочного может применяться белый цвет. Допускается маркировать текстильные стропы несмываемой краской непосредственно на ленте стропа в местах, наименее подверженных истиранию. Размеры маркировки и способ нанесения должны обеспечивать сохранность и читаемость надписи до конца эксплуатации стропа.
7.3. Размеры бирки и ее расположение должны соответствовать рабочей конструкторской документации».
Сроки эксплуатации стропов.
Испытываются статической нагрузкой, которая превышает грузоподъемность стропа в 1,3 раза в течении 3 минут. Текстильный строп изготавливается в соответствии с РД 24-С3К-01-01. Правильная работа текстильного стропа гарантируется при работе в одну смену в течении 1,5 месяцев со дня начала его эксплуатации. Срок годности текстильного стропа составляет 6 месяцев со дня его изготовления при условии правильного хранения и эксплуатации.
Канатные стропы испытываются статической нагрузкой, которая превышает грузоподъемность стропа в 1,3 раза в течении 3 минут. Канатные стропы изготавливаются в соответствии с ГОСТ 25573-82 и РД-10-33-93. Правильная работа канатного стропа гарантируется при работе в одну смену в течении 3 месяцев для стропов УСК1(СКП) и УСК2(СКК) и 6 месяцев для ветвевых стропов и стропов типа ВК (время считается со дня ввода канатного стропа в эксплуатацию).
Цепные стропы
испытываются статической нагрузкой, которая превышает грузоподъемность стропа вдвое в течении 3 минут. Цепные стропы производятся в соответствии с требованиями ПБ-10-382-00 и ТУ 3150-001-52466920-2005. Правильная работа цепного стропа гарантирована при работе в одну смену в течении18 месяцев со дня ввода стропа в эксплуатацию.
Также запрещено применять стропы для подъема и страховки людей.
Использование такелажных приспособлений должно производиться в строгом соответствии с требованиями нормативных документов. Одним из таковых является «Инструкция по проектированию, изготовлению и безопасной эксплуатации стропов грузовых» РД 11-07-2007. Данное руководство обязательно к исполнению как изготовителем, так и пользователем. С целью соблюдения правил безопасного обеспечения погрузо-разгрузочных работ, а также во избежание порчи грузов, материальных потерь, нормами регламентированы систематические осмотры строп с выбраковкой.
К каждому типу такелажных изделий предъявляются свои требования. Однако существуют общие положения. Каждое изделие или упаковку производитель снабжает маркировочным ярлыком и паспортом со штампом ОТК, в котором необходимо указать:
- товарную марку изготовителя, точный адрес, телефоны;
- технические характеристики стропа, условное обозначение с текстовой расшифровкой;
- номер партии, дату изготовления;
- дату проведения испытаний.
Кроме этого, должны быть обозначены номера сертификатов на материалы, из которых изготовлены стропа и другие важные сведения.
Как влияет угол наклона стропы на грузоподъемность?
Когда стропы используются под углом во время подъема, их грузоподъемность снижается, так как создается дополнительное натяжение ветвей. По мере увеличения угла между стропами, разрывное усилие на каждую ногу растет. Допустимыми являются углы до 90° и не более 120°.
К примеру, если угол α равен 90°, то каждая нога стропы испытывает нагрузку, равную 71% от веса груза. А при α равном 120° на каждую ногу уже приходится усилие равное весу груза. В любом случае, стропальщик должен учитывать угловое напряжение ветвей и использовать понижающие коэффициенты для грузоподъемности.
При прямом подъеме (вертикальное расположение сцепного устройства) коэффициент равен 1, значит можно использовать полную грузоподъемность стропы.
При строповке «на удавку» коэффициент равен 0,8, то есть грузоподъемность чалки снижается на 20%.
При способе строповки «корзина», если ветви располагаются вертикально под углом 90° к горизонтали, применяется коэффициент 2, и грузоподъемность стропа удваивается.
Как продлить срок службы?
Условно мероприятия по продлению срока службы чалок разделим на два пункта:
Правильное хранение
Правильная эксплуатация
Правильное хранение
Сначала разберем основные тезисы, связанные с хранением строп.
Организуйте место хранения ГЗП, огражденное от воздействий разрушающих факторов. Раскаленный металл, краска, нефтепродукты, химические вещества, движение каких-либо механизмов в зоне хранения – все это может повредить чалку.
Храните стропы в подвешенном состоянии или на специально отведенных стеллажах. Особенно это актуально для канатных строп. Скручивание и хранение на полу или земле станет причиной преждевременного выхода из строя.
Не храните канатные и текстильные стропы рядом с источниками высокой температуры (возле отопительного котла или доменной печи). Синтетическая ткань может попросту оплавиться. А смазка, которой пропитан сердечник каната, при разогреве активно выступает наружу и быстро вытирается во время работы с чалкой. Со временем это станет причиной появления ржавчины и трения проволок свивки «на сухую», что приведет к их быстрому износу и обрыву.
Правильная эксплуатация
В большей мере на срок службы чалок влияет правильная эксплуатация. Для продления срока службы строп придерживайтесь следующих правил.
Используйте чалки по назначению. Раскаленные заготовки и емкости с расплавленным металлом перемещайте цепными стропами. Грузы без выступающих острых поверхностей транспортируйте канатными или текстильными стропами. Для северных регионов используйте специальные стропы с климатическим исполнением ХЛ.
Не превышайте допустимую грузоподъемность. Повышенная нагрузка приведет к растяжению чалок и деформации звеньев цепи, изменению структуры свивки каната или ткани.
Если есть на грузе монтажные петли – используйте их. Непредусмотренные инструкцией способы строповки – частая причина повреждения чалок или срыва груза.
Избегайте прямого контакта тросовой чалки с угловатыми грузами. Используйте подложки с плавными переходами на поверхности контакта со стропами. Подложки предохранят от изгибов чалки под острыми углами. Полученный при строповке угловатых грузов изгиб на канатном стропе выровнять не получится.
Не используйте чалки для высвобождения защемленных или примерзших грузов. Динамические нагрузки в этом случае могут повредить ГЗП.
Не подтаскивайте стропами без отрыва от поверхности нахождения даже легкие грузы.
Своевременно устраняйте некритичные повреждения строп. Восстанавливайте поврежденные крюковые замки. Убирайте дефекты с внешних поверхностей коушей. Если концы чалки закреплены зажимами (DIN 1142 или DIN 741) – обязательно следите, чтобы все пластины и крепежные болты с гайками были на месте.
Также следите за наличие идентификационных бирок на всех эксплуатируемых чалках. Не забывайте осматривать стропы раз в 10 дней с записью в журнал осмотра ГЗП. Помните: в случае инцидента, связанного со срывом груза, проверяющий в первую очередь изымет журнал осмотра.
