Основные отличия между двухтактным и четырехтактным ДВС
Теперь давайте поглядим, чем отличаются двух тактные движки от четырех тактных двигателей. В первую очередь такие движки нужны там, где устройству необходимы быстрые и мощные всплески энергии. Например, к таким вещам могут относиться небольшие мотоциклы, мопеды или мотопилы, газонокосилки.
Двух тактные моторы предназначены для коротких поездок. Они не смогут выдержать долгое постоянное напряжение. Свечи придут в негодность от постоянной работы движка. Поэтому, рыбакам приходится иногда глушить движок в море, чтобы дать ему отдохнуть и затем заводить заново.
Жизненный ресурс двух тактного мотора тоже ограничен. Их жизнь исчисляется в сотнях и тысячах часов, а не в километрах, как у четырехтактных моторов. Хотя, если они ставятся на мотоциклы или таркторы, то тогда жизненный ресурс исчисляют в километрах. Обычно он равен ста тысячам километров. Это предельный максимум.
Двух тактные моторы дешевле, чем четырех тактные. Разница между стоимостью этих двигателей может достигать двадцати, а то и тридцати процентов. Однако все зависит и от объема движка. Например, двигателя с маленьким объемом стоят на 6 000 тысяч рублей дороже двух тактных с маленьким объемом. А вот при просмотре цен на моторы с большим объемом эта цифра может увеличиваться до тридцати и сорока тысяч рублей.
Простой пример приведен в таблице с моторными лодками.
| Двигатель на моторную лодку и объем | Стоимость в рублях |
| Двух тактный Меркурий 5 М | 61 200 |
| Четырех тактный Меркурий F 5 M | 66 500 |
| Двух тактный Меркурий 9.9 MH | 88 900 |
| Четырех тактный Меркурий F 9.9 M | 135 900 |
Как видите из таблицы действительно цена растет с увеличением мощности и объема соответственно.
Двух тактные моторы можно перевозить в любой машине и в любом положении. Они не сломаются, четырех тактные чувствительны к любому удару и неправильному положению.
В двухтактных моторах экологический класс навряд ли превысит Евро 2. А в четырех тактных этот показатель может увеличиться до Евро 5. Последние силовые агрегаты экологичнее, потому что в них полностью сгорает топливо. А в первых моторах часть газов не выработана полностью и уходит атмосферу в том же составе.
Двухтактники едят топливо во много раз больше, чем четырехтактники. Поэтому последние считаются экономичными. Хотя первые весят меньше и их легко перетаскивать с места на место, если понадобится. Чтобы переместить четырех тактный движок, потребуется сила как минимум двух взрослых людей.
Двухтактники нуждаются в том, чтобы топливную смесь им делали заранее. Четырехтактникам это не нужно. Все делает за человека система. Автовладельцу требуется только заливать вовремя масло и бензин в раздельные баки. Также ему нужно менять фильтрующие элементы, которые защищают детали движка от повреждения стружкой или другими элементами износа силового агрегата.
Система смазки рассматриваемых моделей двигателей
Принцип смазки является очередным существенным различием, характеризующим работу двухтактных и четырехтактных моделей силовых агрегатов. Первые из них предполагают перемешивание определенного количества моторного масла с бензином. Существуют установленные пропорции такой смеси.
Чаще всего на одну часть масла приходится от 25 до 50 частей бензина. При возгорании горючей смеси смазка, представленная в виде мельчайших распыленных частиц, сгорает вместе с топливом. Вещества, образующиеся в результате сгорания, удаляются совместно с выхлопными газами.
Существует два способа получения масляно-бензиновой смеси:
- обычное механическое перемешивание при непосредственной подаче горючего в топливный бак;
- все необходимые компоненты поставляются внутрь системы по отдельности. Для получения требуемой топливно-масляной смеси предназначен специальный патрубок. Располагается деталь в пространстве, отделяющем цилиндр от карбюратора.
Для четырехтактного мотора применяется исключительно раздельная подача бензина и масла. Топливо не перемешивается со смазкой, независимо выполняя предписанные функции. Поэтому конструкция двигателя несколько усложняется за счет необходимости существования отдельной системы, снабжающей силовой агрегат требуемым количеством масла. Дополнительным оборудованием для смазки является масляный бачок, фильтр, помпа, клапаны и трубопроводная магистраль.
Требования к маслу, применяющемуся для двухтактных двигателей, ужесточаются из-за его полного сгорания. Необходимым условием является минимальное количество продуктов горения в виде нагара и сажи.
Особенности мотора с двумя тактами
Двухтактный двигатель совершает полный цикл за один оборот коленвала, это позволяет получить большую удельную литровую мощность чем у 4-х тактного движка при тех же оборотах двигателя. Однако, кпд двухтактника будет ниже из-за несовершенства механизма фаз газораспределения, неизбежных потерь топливной смеси в процессе продувки и неполного рабочего хода поршня.
Двухтактный двигатель сильно греется, потому что во время работы высвобождается большая тепловая энергия. Иногда может потребоваться дополнительное охлаждение. В мотоциклах редко используются двухтактные моторы с большим количеством цилиндров, чаще всего применяется одноцилиндровый мотор с воздушным охлаждением.
При работе по двухтактному циклу поршень совершает меньше движений за один такт, а нагрузка вспомогательных газораспределительных, смазочных и охлаждающих систем на коленвал ниже или отсутствует совсем. Поэтому износ поршневой группы у них будет ниже. Если для легкой техники это не является решающим фактором, то тихоходный двухтактный дизельный двигатель может иметь в несколько раз больший ресурс, чем все остальные двс. Поэтому они нашли широкое распространение в тепловозах, генераторах, судовых двигателях.
Двухтактный бензиновый двигатель быстрее набирает обороты максимальной мощности. Этим активно пользуются мотоспортсмены, особенно в кроссовых дисциплинах, когда необходим мгновенный отклик на рукоятку газа. Кроме того, он проще в обслуживании, дешевле и легче четырехтактного.
Расход топлива у двухтактника будет выше на 25-30 %, шумность и вибрации тоже. Двигатель невозможно вписать в жесткие экологические нормы, даже если использовать инжекторные системы впуска и наддув. Большой расход воздуха требует применения специальных воздушных фильтров.
Какие основные отличия двухтактного двигателя от четырехтактного?
Добрый день, друзья!
На днях мой товарищ как то спросил меня:
Этот вопрос и подтолкнул меня написать эту статью, возможно она кому-нибудь будет полезна и интересна.
Вообще рабочий цикл двигателя внутреннего сгорания делится на несколько стадий — это впрыск топливной смеси в цилиндр, сжатие этой смеси, её воспламенение, затем расширение газов за счет резкого повышения температуры и далее выпуск этих газов из цилиндра.
Что же такое такт в двигателе?
Это движение поршня в одном направлении — когда поршень идёт вверх — это один такт, когда он идет вниз — второй такт. То есть, когда коленчатый вал совершает один оборот, происходят два такта. Отсюда уже вырисовывается понимание того, чтополный рабочий цикл в двухтактном двигателе происходит за один оборот коленчатого вала, а в четырёхтактном — за два оборота. Становится понятно, почему двухтактный ДВС мощнее
четырёхтактного — ведь за два оборота коленвала, двухтактный двигатель успевает его толкнуть два раза, а четырехтактный всего один раз, об этом ещё говорит и то, что двухтактный двигательбыстрее набирает обороты . Так же, из-за отсутствия механизма газораспределения, он легче четырехтактного и проще в конструкции. За счет всего этого он может иметь очень маленький размер, что позволяет использовать его в бензопилах, косилках, авиамоделях и прочих небольших приборах.
Во дела! У двухтактного двигателя одни плюсы! Но в чём же подвох? Сейчас разберёмся.

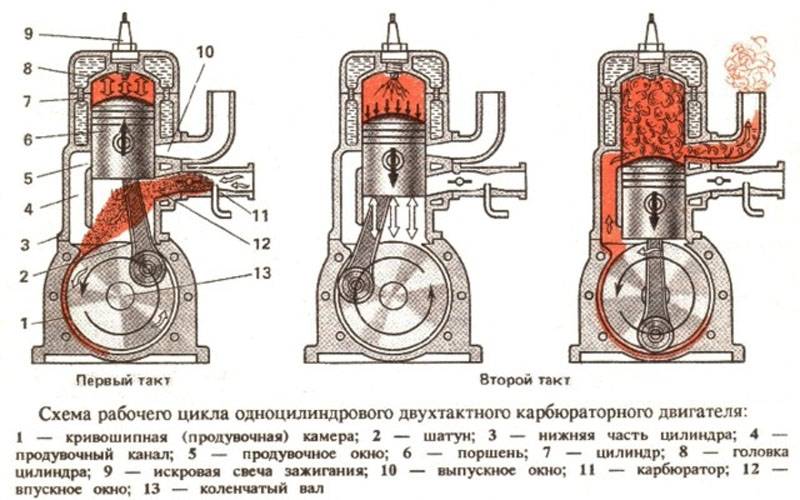

Вот схема работы двухтактного мотора:
Как мы видим из схемы — у такого двигателя отсутствуют клапана
, есть лишь каналы, по одному поступает топливо-воздушная смесь, а по второму выходят отработанные газы. Как только поршень перекрывает оба этих канала во время движения вверх, начинается сжатие смеси, затем поджиг и её расширение. Когда поршень идёт вниз, сперва открывается канал выхлопа, затем, за счёт разреженного давления, при открытии канала впрыска топлива, он и попадает из карбюратора в камеру сгорания. Однако, часть этой смеси так же выходит и через выхлопной канал из-за особенности конструкции камеры сгорания —отсюда снижение КПД двигателя и повышенный расход топлива. Ещё такой двигатель более шумный и менее экологичный. Так же, в силу своей конструкции, ему требуется масло, разведенное прямо в бензине, по этому в целом он потребляет масла намного больше, чем четырёхтактный двигатель, при этом ресурс у двухтактного мотора меньше.

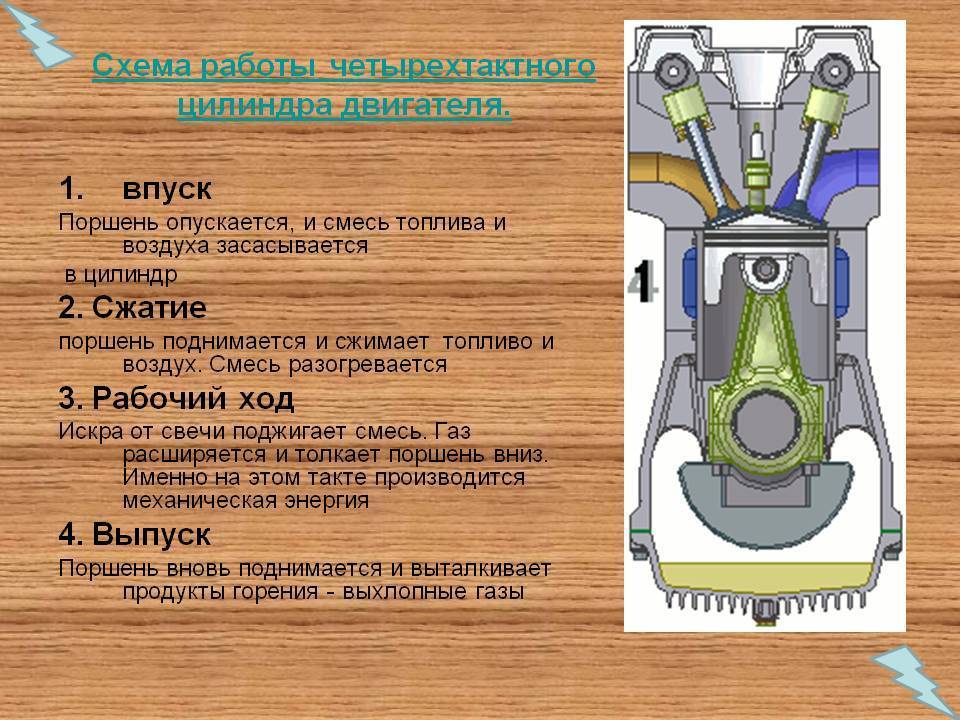

Теперь посмотрим, как работает четырёхтактный двигатель:
Из схемы видно, что во время первого такта идёт впуск топливо-воздушной смеси через впускной клапан системы газораспределительного механизма (ГРМ)
Затем, во время второго такта, идёт сжатие смеси, при этомоба клапана закрыты . Далее идёт поджиг топлива и совершается рабочий ход поршня, при этомоба клапана так же закрыты — это третий такт. И наконец, поршень идёт вверх, выпуская отработанные газы черезоткрытый выпускной клапан — это четвёртый такт. На этом завершается полный рабочий циклчетырёхтактного двигателя. Отсюда и сложность конструкции такого мотора из-за присутствия системы ГРМ. Его обслуживание сложнее и дороже.
Как мы уже выяснили, мощность такого двигателя ниже, чем у двухтактного и он тяжелее. Но и преимуществ у него больше. Например, отдельная система смазки
освобождает от обязанности постоянно смешивать масло с бензином. Залил один раз и всё, меняешь его только по истечению определённого пробега. Затемрасход топлива — он гораздо ниже , так как топливная смесь полностью сгорает в цилиндре и только потом, когда открывается выпускной клапан, отработанные газы выходят наружу.Экологичность — за счёт полного сгорания топливной смеси, выделяется меньше вредных веществ в атмосферу.Четырёхтактный двигатель более тихий, вспомните, как сильно тарахтит мопед с двухтактным двигателем, даже если стоит глушитель, однако скутер с четырёхтактным мотором работает тихо, если у него глушитель исправен.
В общем то и всё, если вам есть, что дополнить —пишите в комментарии,жмите палец вверх и подписывайтесь! Источник
Основные отличия этих двух видов двигателей
- Масса двигателя. Первое отличие в том, что 2-х тактовые двигатели легче (имеют меньший вес), чем 4-х тактовые. Это значит, что если требуется максимально уменьшить массу автомобиля, что бывает очень актуально, например, для гоночных болидов, то выгоднее использовать двухтактные.
- Стоимость двигателя. Двухтактные дешевле, поэтому в бюджетных вариантах машин, как правило, стоят именно они.
- Шумность работы. Четырехтактные более тихие, и во время работы их почти не слышно. Это одна из причин, по которой их ставят в дорогие машины.
- Экологичность. Четырехтактные более экологичны, так как их рабочий цикл дает меньше продуктов сгорания, а значит и меньше дыма.
- Расход смазки. Двухтактные ДВС расходуют больше машинного масла, так как его приходится разбавлять с бензином, в то время как у 4- тактовых есть для этого отдельная система.
- Сложность изготовления. Сделать двухтактный ДВС гораздо проще, этим и обусловлена его дешевизна.
- Скорость разгона. Двухтактные разгоняются быстрее, поэтому их используют в спортивных и гоночных авто.
- Эксплуатация. 4-тактные тяжелее обслуживать и ремонтировать, так как они сложнее и у них есть множество дополнительных систем, которые отсутствуют у двухтактных.
- Срок службы. 4-тактные служат гораздо дольше.
Это основные их отличия, но если вы покопаетесь в теме и хорошенько в ней разберетесь, то непременно найдете еще целую кучу отличий.
Как повысить мощность
Как и 4-х тактные двигатели, 2-х тактные можно усовершенствовать, сделать, так называемый, чип-тюнинг.
Для повышения мощности ДВС можно сделать следующее:
- Расточить выпускное отверстие, чтобы отработавшие газы выходили полностью.
- Улучшить эффект продувки. Продувка — это удаление отработавших газов и наполнение рабочего объема цилиндра новой порцией топливной смеси. Сделать нужно так, чтобы через впускное окно успевало впрыскиваться топливо в камеру сгорания. Если топливо не будет в нужном объеме поступать в камеру сгорания, то в картере мотора будет скапливаться топливо. Поэтому, для качественного заполнения топливом рабочей части цилиндра, требуется увеличить диаметр отверстия выпускного окна (выброса отработавших газов).
- Можно применять на карбюраторе вихревой диффузор. Вихревой диффузор называют также нулевой. За счет этого диффузора за меньший период времени будет поступать в цилиндр больше топлива.
- На глушитель вмонтировать специальный резонатор, подходящий по оборотам к конкретному двигателю. Резонатор делает так, чтобы не сгоревшая топливная смесь, возвращалась обратно в цилиндры. Это эффективно, когда в цилиндре происходит не полное сгорание смеси.
Чтобы часть цилиндра под поршнем заполнялась полностью, надо осмотреть впускные и выпускные каналы, возможно, на отверстиях есть царапины, задиры, сколы. Такие мелкие дефекты влияют на скорость движения топлива и газов.
Для лучшего эффекта повышения мощности можно отфрезеровать и затем отшлифовать головка блока цилиндров (ГБЦ).
Не рекомендуется уменьшать вес деталей двигателя, так как из-за увеличения разности противовеса, нарушения центра тяжести, может увеличиться торцевое биение маховика и коленвала.
Что такое двигатели внутреннего сгорания 2-MIX и X-torq
Компания Stihl предлагает также бензиновые инструменты с двухтактным двигателем модернизированной версии. Этот двигатель получил название 2-mix – двухтактная модель усовершенствованного типа. Аналогичную модель двигателя выпустила компания Husqvarna, и назвала его X-torq. Принцип работы двигателей одинаков, а отличия присутствуют только в конструкции. Схема работы ДВС 2-MIX представлена ниже.
На схеме видно, что топливно-воздушная смесь, поступающая от карбюратора, разделяется на два потока. Зеленой стрелкой показана смесь, которая всасывается в камеру КШМ, осуществляя тем самым смазку деталей. Ее всасывание происходит во время движения поршня вверх, когда создается разрежение. Поток смеси, указанный стрелкой синего цвета, подается непосредственно в камеру цилиндра, где происходит его сжатие и воспламенение. Всасывание топливно-воздушной смеси в цилиндр происходит при движении поршня вниз. Что примечательного в такой схеме работы двигателя?
Разделение потока позволило снизить выбросы топливной смеси в атмосферу, выходящей вместе с выхлопными газами. Это достигается за счет того, что рабочая область цилиндра заполняется смесью, обогащенной воздухом. Этот воздух выталкивает выхлопные газы, и в некотором количестве также выводится из камеры сгорания. Более насыщенный топливом поток поступает в камеру КШМ, обеспечивая эффективную смазку деталей.
В итоге модернизация двухтактного мотора способствовала тому, что снились потери топлива, а значит и уменьшился расход. Кроме того, выхлоп стал более чистым, так как в составе смеси отсутствует бензин с маслом, а система КШМ получила более эффективную систему смазки. При этом стоимость такого двигателя не сильно отличается от обычного двухтактного. Схема работы такого типа агрегата показана на видео.
https://youtube.com/watch?v=0_mTDoBerSk%3F
Есть ли особые требования к качеству топлива для обычного двухтактного мотора и 2-mix? Разницы нет никакой, кроме того, на таких двигателях применяются одинаковые типы карбюраторов. Отличие карбюратора только в наличии дополнительной проставки, посредством которой происходит разделение потока топливной смеси на 2-MIX моторах.
Подводя итог, надо отметить, что отличия между рассматриваемыми типами двигателей имеются, и они достаточно существенные. Однако менее надежные 2-тактные агрегаты продолжают активно пользоваться популярностью за счет своей простой конструкции и невысокой стоимости. Зная конструкцию и принцип работы, не составит большого труда произвести ремонт двигателя таких инструментов, как бензопилы, мотокосы, мотоблоки, снегоуборщики, лодочные моторы и прочие.
Публикации по теме
Бензин с маслом для бензопил — как разбавлять и зачем это делается
Насадки для мотокос и триммеров — расширяем возможности бензинового инструмента
Как отремонтировать стартер на бензопиле
Устройство и принцип работы бензопилы и ее отдельных механизмов
КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ
В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.
Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).
Рис. 1.2. Двигатель со снятой головкой блока цилиндров.
Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.
Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).
Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.
Рис. 1.3. Поршень с шатуном.
Рекомендуем: Что такое Вебасто: назначение, устройство, принцип работы
На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).
Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.
Примечание.
Распределительный вал двигателя приводится в действие коленчатым валом.
Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).
При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.
Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.
Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.
По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.
Основные отличия между двухтактным и четырехтактным ДВС
Одно из основных отличий рассматриваемых агрегатов в наличии газораспределительного механизма на 4-тактном моторе. На 2-тактных устройствах газораспределительного механизма нет. Вместо него имеются отверстия в стенках цилиндра, через которые и происходит подача готовой топливно-воздушной смеси, а также отвод выхлопных газов.
ГРМ не только увеличивает вес и размер двигателя, но еще и существенно влияет на его стоимость. Отсутствие ГРМ приводит к тому, что двигатель имеет только два цикла работы. Наличие каналов в стенках цилиндра приводит к увеличенному износу колец и поршня двигателя. Именно поэтому двухтактные двигатели имеют небольшой ресурс работы. Далее рассмотрим конструктивные отличия между 2-тактным и 4-тактным моторами.
- Потребление топлива — несмотря на то, что двухтактный агрегат имеет простое строение, в плане потребления бензина он проигрывает четырехтактному. Связано это с количеством тактов. В то время, как 4-цикловый агрегат совершает 2 оборота коленчатого вала, потребляя при этом одну порцию топлива, двухтактный двигатель при этом делает только один оборот. Увеличение расхода топлива составляет примерно 1,5 раза. Кроме того, не стоит забывать, что 2-тактный агрегат имеет несовершенную систему, и в процессе работы наблюдается потеря топливной смеси, выбрасываемой в глушитель. Это часть смеси, которая «вылетает в трубу» при движении поршня вверх в момент сжатия
- Тип топлива — моторы 4-тактного типа работают на чистом бензине, который в карбюраторе смешивается с воздухом. Агрегаты 2-тактного типа работают на смеси масла с бензином. Использование чистого бензина недопустимо, что повлечет за собой быстрый выход из строя цилиндропоршневой группы
- Система смазки — многие знают, что именно по этому принципу рассматриваемые агрегаты отличаются. В 4-тактном моторе имеется отдельная система смазки, состоящая не только из емкости, но еще и масляного насоса, фильтров и трубопроводной магистрали. Система смазки не взаимосвязана с механизмом подачи топлива, что говорит не только об эффективности, но и продолжительном сроке службы. Двухтактные моторы работают на бензине с маслом. Пропорции смешивания бензина с маслом для бензопилы и бензокосы описаны на сайте. Бензин вместе с малом подается в двигатель, где осуществляется смазка механизма. Стоит отметить, что далеко не все двухтактные моторы имеют общую систему смазки, но встречаются еще и агрегаты с раздельным механизмом, где смешивание происходит автоматически в зависимости от количества оборотов
- Тип смазывающих веществ или отличие масла для двухтактного мотора от 4-тактного. Для двухтактных двигателей используются специальные масла «сгорающего» типа. Это масло смешивается с бензином, и попадают в систему КШМ, обеспечивая смазку движущихся деталей. После этого масло в составе с бензином поступает в цилиндр, где воспламеняется и сгорает. Это масло называется двухтактным, и выпускается оно красного или зеленого цвета. Цвет не играет большой роли, и говорит о применении присадок в составе. Четырехтактные моторы работают на чистом бензине, так как они имеют отдельный механизм, отвечающий за смазку КШМ. В таких моторах используется обычное моторное масло, которое нельзя смешивать с бензином, и заливать в двухтактные агрегаты. Это приведет к быстрому засорению электродов свечи и выходу из строя ДВС. Получается, что отличие масла для двухтактных двигателей от четырехтактных заключается в консистенции и составе. На 2-цикловых ДВС используются сгораемые типы масел, которые перед тем, как сгореть, смазывают всю систему
По системе смазки четырехтактных двигателей нужно отметить, что они бывают двух типов — с сухим и мокрым картером. Различаются они по способу смазки. В мокром типе происходит подача масла из картера на КШМ. Насос перекачивает масло из картера, являющегося частью двигателя.
На ДВС с сухим картером используется отдельный бак с маслом. Из него масло насосом перекачивается в систему КШМ, обеспечивая смазку деталей. Скапливающееся масло обратно транспортируется в бак при помощи дополнительного насоса.
Зная основные конструктивные и принципиальные отличия рассматриваемых механизмов, следует разобраться с их достоинствами и недостатками, которые имеются у обоих вариантов.
Для начала надо разобраться, что такое ТАКТ и ЦИКЛ, чем они отличаются в 2-х и 4-х тактных ДВС
Четырёхтактный ДВС
Рабочий цикл любого четырёхтактного ДВС включает в себя следующие такты (на примере поршневого двигателя):
- Поршень движется вниз, цилиндр заполняется горючей смесью;
- Поршень движется вверх, горючая смесь в цилиндре сжимается;
- Поршень движется вниз, после воспламенения в ВМТ, под действием расширения воспламенённой смеси – рабочий ход;
- Поршень движется вверх, вытесняя отработавшие газы.
Топливная смесь поступает в камеру над поршнем, там же сгорает и удаляется в выхлопную трубу. Камера коленвала не сообщается с камерой над поршнем.
Четыре такта происходят за ДВА оборота коленвала последовательно, затем цикл повторяется.
Главное отличие – наличие газораспределительного механизма, который в нужное время закрывает и открывает впускные и выпускные окна.

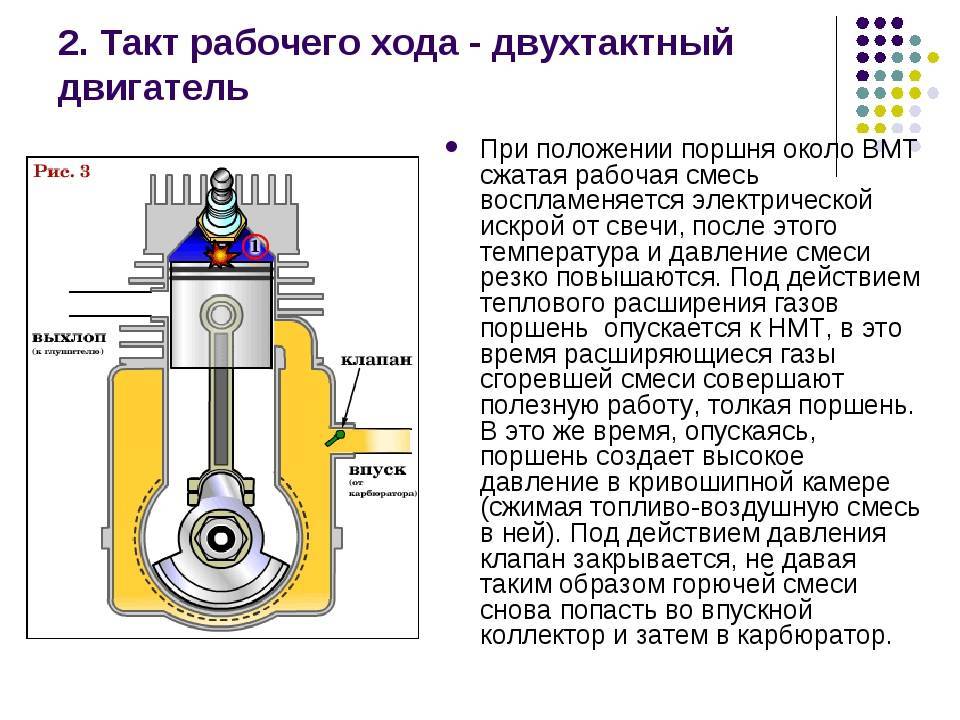

Двухтактный ДВС

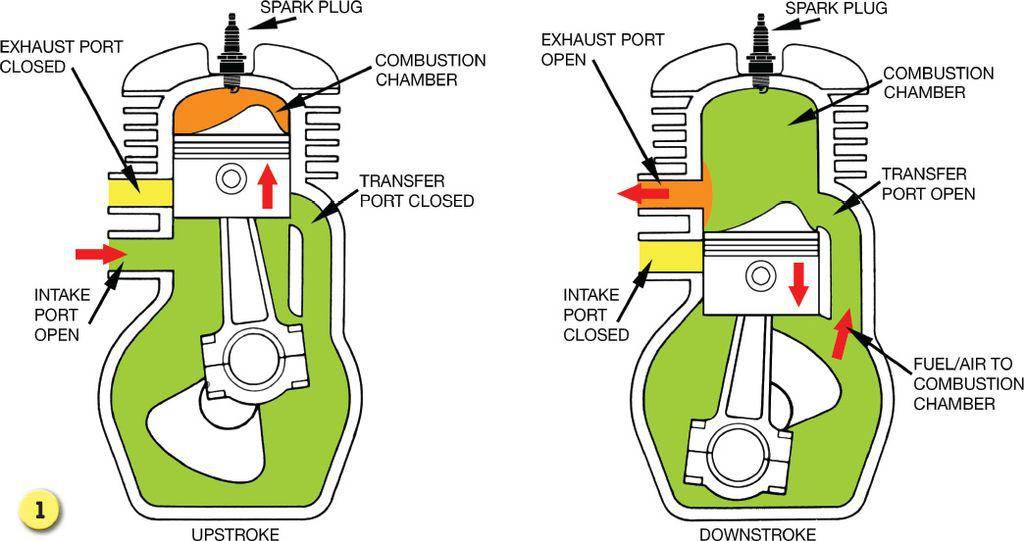

Рабочий цикл любого двухтактного ДВС включает в себя следующие такты (так же на примере поршневого двигателя):
- Сжатие. При сжатии поршень движется вверх, сначала перекрывая впускное окно, а потом выпускное – в камере сгорание начинается сжатие. По мере движения вверх, поршень открывает впускное окно в камеру коленвала и в неё поступает горючая смесь. В верхней мёртвой точке происходит воспламенение горючей смеси, тачинается второй такт.
- Рабочий ход. После воспламенения, газы расширяются и толкают поршень вниз. По мере движения вниз, поршень закрывает впускное окно и открывает выпускное окно – расширяющиеся прогоревшие газы устремляются в выхлопную трубу. При дальнейшем движении вниз, поршень открывает впускное окно в камеру сгорания и горючая смесь вытесняется из камеры коленвала по каналу в камеру сгорания – вытесняя остатки отработавших газов и заполняя камеру сгорания. Дойдя до нижней мёртвой точки цикл повторяется.
Цилиндр двухтактного двигателя отличается от четырехтактного тем, что имеет окна и каналы, которые объединяют камеру над поршнем с камерой коленвала. Окна расположены таким образом, что поршень закрывает и открывает их своей боковой поверхностью в нужное время, чтобы смеси могли распределяться в цилиндре должным образом.
Главное отличие – камера коленвала сообщается с камерой сгорания над поршнем окнами в цилиндре и каналами. Топливная смесь служит так же смазкой в камере коленвала, поэтому бензин в двухтактных двигателях смешивают с маслом. Пропорция бензин/масло обычно устанавливается производителем и прописывается в инструкции к технике.
Различия2-х и 4-х тактных ДВС
- Экономичность. Двухтактные ДВС потребляют больше топлива, так как отработавшие газы вытесняются из камеры сгорания топливной смесью – часть топлива вылетает в трубу.
- Литровая мощность. Двухтактные двигатели выдают большую мощность из того же объёма, так как рабочий ход совершается в каждый оборот. Но часть мощности теряется из-за наличия окон в цилиндре, поэтому литровая мощность больше не в 2 раза, а в 1,6-1,7.
- Смазка камеры КШМ. В 2-х тактном камера КШМ смазывается смесью бензина и масла, а в 4-х тактном масло подаётся отдельно по каналам.
- Токсичность выхлопа двухтактных двигателей выше, чем четырёхтактных.
- Сложность конструкции 4-х тактного двигателя значительно выше за счёт наличия ГРМ и системы смазки.
- Ресурс 4-х тактного двигателя значительно выше.
- 2-х тактные двигатели динамичнее и легче, стоимость их дешевле.
- 4-х тактный двигатель сложнее в обслуживании, опять же из-за наличия ГРМ и системы смазки.
История и применение 2-х и 4-х тактных ДВС
Четырёхтактный двигатель был впервые запатентован в 1861 году, а двухтактный в 1881 году.
Двухтактные двигатели применяются всё реже из-за низкой экологичности и шумности работы, но благодаря малому размеру и весу, они безальтернативно устанавливаются в мотокосы, бензопилы и другой мелкий и оборотистый бензоинструмент. Всё реже двухтактные двигатели применяют в мопедах, скутерах и мотоциклах.
Почти все двигатели мотоциклов СССР, таких “Минск”, “Восход”, “Иж” – двухтактные.
Четырехтактные моторы распространены очень широко – от мопеда и до самолёта. Если у вас есть машина – она с 99,9%-ой вероятностью оборудована 4-х тактным двигателем.
Спасибо за внимание! Если материал понравился – ставьте лайк!
Навигатор по каналу по , там же можно найти ответы на вопросы: “Что такое ГРМ?”, “Виды ДВС” и многое другое.
Конструктивные и эксплуатационные отличия
Основное отличие этих сложных устройств состоит в том, что у них различаются механизмы газообмена, то есть механизмы выделения отработавших газов и подачи топливо-воздушной смеси. В четырехтактном двигателе существует специальный газораспределительный механизм, который в определенное время закрывает и открывает выпускные и впускные клапана. С его помощью и происходит заполнение и очистка цилиндра.
В двухтактном же двигателе такого механизма нет и все процессы очистки и заполнения совершаются параллельно с тактами расширения и сжатия. Поршень же все это время находится вблизи НМТ. Для этих процессов в стенках цилиндра расположены два отверстия: продувочное и впускное. Продувочное отверстие отвечает за выпуск продуктов сгорания, а впускное — за подачу топлива в цилиндр. Газораспределительный механизм, как мы уже говорили, в таком двигателе отсутствует, а значит и отсутствует и сложная система клапанов. Это делает двухтактный двигатель значительно легче и проще.
Литровая мощность. В четырехтактном двигателе весь рабочий ход совершается когда коленвал сделает два оборота, а в двухтактном каждый оборот коленвала подразумевает собой рабочий ход. Теоретически двухтактный двигатель должен иметь большую (в 2 раза) литровую мощность двигателя внутреннего сгорания, нежели четырехтактный. Литровой мощностью принято называть отношение мощности двигателя к его литражу.
Однако практика показывает, что это не всегда так. Как правило, такое соотношение находится в пределах от 1,5 до 1,8. Такое происходит по ряду причин: поршень не полностью использует свой ход из-за расширения, механизм освобождения отработавших газов в цилиндре уступает механизму четырехтактного двигателя, часть мощности тратится на продувку цилиндра и прочие особенности газообмена двухтактного двигателя.
Потребление топлива. Хотя двухтактный двигатель и превосходит четырехтактный по удельной и литровой мощности, он значительно проигрывает ему по экономичности. Поступающая из кривошипно-шатунной камеры в цилиндр топливная жидкость, смешанная с воздухом, вытесняет собою отработавшие газы. Поэтому какая-то часть топлива удаляется с отработавшими газами, попадая в выхлопные каналы, и соответственно двигатель теряет часть полезной работы.
Смазка. Двухтактные двигатели отличаются в принципах смазки двигателя от четырехтактных. Чтобы смазать 2-х тактную модель, необходимо создать специальную смесь из бензина и моторного масла (5:1, как правило). Такая смесь из бензина, воздуха и масла отлично смазывает все элементы двигателя: зеркало цилиндра, подшипники коленвала и шатуна, ведь она циркулирует не только в кривошипной, но и поршневой камере. Когда произойдет возгорание смеси, масло, которое на данный момент имеет вид мелких капель, сгорит так же быстро, как и бензин. Все продукты горения удалятся с отработанными газами.
